Особенности конструкции
Какие бывают ленты по конструкции?
Перед началом работ стоит промочить почву в траншеях.
- Монолитные – сплошную раму-ленту заливают на стройплощадке. Она обеспечивает устойчивость дома на пучинистых и слабо-пучинистых грунтах.
- Сборные – устраивают из ж/б плит-подушек и блоков из бетона.
- Мелкозаглубленные – подходит для облегченных построек (из дерева, пенобетона, каркасного типа, небольших кирпичных). Устраивают на слабо-пучинистых землях в глубь до 70 см.
- Заглубленный – строят для домов с тяжелыми несущими компонентами чаще на пучинистых грунтах и в том случае, когда под домом планируется сделать подвал или гараж. Закладывают на глубину ниже на 20-30 см от точки промерзания почв. Под внутренние стены дома фундамент делают не столь глубоким (до 40-60 см).
Заглубленный тип по сравнению с незаглубленным фундаментом намного прочнее и устойчивее, ввиду того что низ его расположен глубже отметки промерзания и он не подвергается деформации. Но при этом более затратен по трудовым и материальным ресурсам.
Для возведения фундамента выбирают теплое время года. Использование дорогой техники при этом не требуется, можно обойтись бетономешалкой и средствами малой механизации.
На песчаных сухих грунтах ленточный фундамент допустимо закладывать выше отметки промерзания, но от линии земли должно быть не меньше 50-60 см.
На глубоко промерзающих и сильно вспучивающихся грунтах строительство ленточных фундаментов применяется редко.
Схема мелкозаглубленного ленточного фундамента.
Сборные ленточные фундаменты нашли свое применение не только в строительстве гражданского и промышленного масштаба, но и при возведении собственных жилых домов или коттеджей.
Положительными сторонами применения сборных фундаментов являются сокращение сроков в строительстве и возможность давать нагрузку конструктивным частям уже после некоторой выдержки по завершению монтажа. При этом не стоит забывать о том, что данный тип фундамента подразумевает большие расходы на грузоподъемную технику и труд квалифицированных рабочих. Следовательно, он выйдет дороже, чем монолитный тип фундамента.
Нежелательные моменты: показатели прочности у сборного фундамента (при условии одинаковой толщины) на 20-30% меньше, чем у монолитного. Как и монолитный, фундамент из сборных блоков не имеет достаточной жесткости, поскольку собран из разрозненных элементов. Дополнительной арматурой его усилить нельзя, так как блоки производят по типовому проекту. Сборный фундамент можно усилить единственным способом – укладыванием сеток между разными рядами блоков. Но такого же результата, как при использовании пространственного армирования монолитного основания, это не даст.
Для уменьшения материальных затрат на строительство фундамента такого вида для индивидуального малоэтажного домостроения можно воспользоваться другим способом укладки подушек и фундаментных стеновых блоков: класть блоки не сплошной лентой, а с некоторым разбегом.
Схема прерывистого фундамента.
Таким образом можно получить так называемый прерывистый тип ленточного блочного основания. Это эффективно сказывается на себестоимости строительства: возведение прерывистых фундаментов позволяет экономить до 25% блоков.
Неприемлемо устраивать прерывистые фундаменты на участках с торфяными, илистыми или грунтами с ослабленной несущей способностью.
По прочности и другим качественным характеристикам ленточный фундамент из отдельных блоков проигрывает своему родственнику – монолитной основе. Существующие конструкции сборных фундаментов можно увидеть на рисунках.
Ширина фундамента для дома из газобетона
Сварка сетки
Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.
Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.
Сборка опалубки и каркаса
Материалы, используемые для строительства ленточного фундамента
Чтобы возвести монолитное основание под дом, могут понадобиться такие материалы:
- портландцемент;
- чистый речной песок;
- щебень;
- осколочная порода;
- арматура, сделанная из крепкой стали;
- битый кирпич;
- вода.
Конечно, не все эти компоненты используют при замесе одной порции раствора. Многое определяет результат, которого необходимо добиться. Если нужно обустроить ленточное основание под здание сложной конфигурации, смешивают цемент, щебень и речной песок.
Бутобетонное основание подходит для песчаных грунтов. В его состав входят крупные камни, цемент и песок. Для глинистой почвы вариант проигрышный.
Добавление в массу кирпича требуется для заливки оснований, находящихся под или над землей. Также кирпичный фундамент годится для возведения цокольной части. Кирпич нельзя применять в местности с суровым климатом, он быстро испортится и дом может осесть. Кирпичный раствор защищают гидроизоляционным материалом. Его рекомендуется применять при строительстве каркасного дома с тонкими настенными конструкциями, сделанными из кирпича.
Многоэтажки строят исключительно на плитных или блочных бетонных основаниях. Их изготавливают на заводе и транспортируют на строительную площадку в готовом виде.
Покупая бетон, важно выбрать вещество необходимой марки. Выбор марки зависит от таких параметров:
- масса постройки, которая приходится на основание;
- вес здания плюс основания;
- разновидность применяемого армирования;
- вид грунта;
- климат конкретной местности.
Для заливного фундамента ленточного типа покупают бетон марок:
- М100 – подходит для обустройства подушки из бетона;
- М200 – выдержит легкие постройки (бани, сараи, щитовые дома);
- М300 – незаменим при заливке основания под дом из дерева или строения, сделанные из легких блоков;
- М350 – хороший и надежный выбор для строительства 1-2-этажных зданий.
Оставшиеся марки бетона есть смысл купить, если проект предполагает возведение геометрически сложных строений и работу на стройплощадке в регионе с суровым климатом.
Расчет глубины траншеи
После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:
- Тип почвы, его состояние, наличие подземных вод.
- Предполагаемый вес будущей конструкции, осевая нагрузка.
- Тип ленточной заливки (модульная, непрерывная модель).
Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.
Разметка
Установку опалубки желательно производить после окончания всех работ по армированию фундамента и по закладке связующих элементов с будущими стенами. Это облегчит соблюдение необходимых заглублений арматуры в монолит и соединение концов арматур между собой.
Перед началом опалубочных работ производят разметку по внешним размерам фундамента, его толщине на каждом участке залегания, включая перегородки, и высоте над уровнем земли так, чтобы в дальнейшем можно было собрать точную, прочную и надежную форму для заливки бетонной смеси. При этом отклонение вертикали не должно превышать 5 мм на 1 м высоты, смещение осей опалубки — 10 мм, горизонтали — 3 мм. Разметка для всех видов ленточного фундамента производится однотипно.
Для разметки внешних габаритов фундамента сначала вбивают два колышка по линии одной из сторон с отступом 50–70 см от перпендикулярных к ней стен (рис. а). По ним натягивают бечевку (рис. б) и привязывают на соответствующей высоте фундамента над уровнем земли, выверив горизонталь с помощью гидроуровня (рис. в). Такую же операцию проделывают с противоположной стороны фундамента, определив горизонталь по первым двум колышкам (рис. г). В завершение данного этапа размечают оставшиеся перпендикулярные стороны (рис. д). Аналогичным образом осуществляют внутреннюю разметку по ширине наружных и внутренних стен (рис. е).
Последовательность осуществления разметки под установку опалубки:
- а — закрепление первых колышек;
- б — натяжение бечевки по ним;
- в — определение горизонтали будущего фундамента;
- г — натяжение бечевки для противоположной стороны аналогичным способом; д — разметка перпендикулярных сторон;
- е — разметка по ширине наружных и внутренних стен.
Опалубку можно устанавливать сразу после разметки периметра фундамента и продолжать одновременно с разметкой внутренних размеров, при этом следует воспользоваться двумя способами.
Первым можно добиться удобства выравнивания бетонной смеси по кромке доски (рис. а). Для этого установку опалубки производят, совмещая ее верхний край с натянутой бечевкой, а нижний выравнивая с уровнем земли или немного заглубляя, что нередко бывает затруднительным, особенно на твердых глинистых, каменистых и скалистых грунтах. Противоположную сторону опалубки можно выставлять произвольно по высоте.
Второй способ более универсален и прост как в установке, так в использовании разноразмерных щитов. В данном случае низ опалубки устанавливают по рельефу земли, а заливку бетонной смеси осуществляют по натянутой бечевке (рис. б), для которой проделывают соответствующие прорези в стенках опалубки.
Выравнивание горизонтали бетонной смеси по:
- а — кромке доски;
- б — бечевке.
Заливка раствором
Заливать фундамент можно как с помощью техники (миксеры с бетоном), а также размешав раствор своими руками. Первый способ предпочтительней, поскольку заливку лучше проводить за один этап, а самостоятельно большой объем на весь фундамент у вас замешать скорее всего не получится.
В случае работы миксера, вам необходимо следить за процессом (а именно за тем, чтобы не расперло опалубку, чтобы бетон распределялся равномерно), а также необходимо утрамбовывать бетон, чтобы не оставлять воздушных пространств в фундаменте (это можно делать лопатой).
Если же вы решились заливать фундамент без специальной техники, то сначала вам нужно будет замешать бетонный раствор в соотношении 1 часть цемента к 3 частям ПГС (песчано-гравийная смесь), добавить щебня и воды.
ПРИМЕР. Замешиваем стандартную ручную бетономешалку (все действия описаны в последовательности выполнения):
- 3/4 20 литрового ведра воды;
- 2 совковых лопаты щебня;
- 5 совковых лопат цемента марки М400;
- 12 лопат ПГС.
За смесью надо постоянно наблюдать, песок закидывать постепенно, чтобы раствор успевал размешиваться, иначе будет сухим и скатываться в камки, придется добавлять воды, что в свою очередь разжижает раствор.
Минус заливки самостоятельно в том, что пока вы готовите новый раствор и заливаете следующий участок, один из первых слоев успевает схватится, из-за этого могут возникать трещины в местах наложения таких слоев.
Заливка бетоном
Монтаж стен сборного фундамента
Для монтажа стен применяются блоки шириной 400-600 мм. Блоки шириной 600 мм используются при монтаже наружных стен фундамента, для внутренних можно использовать блоки в 400 мм.
Установка начинается по натянутому шнуру с углов здания. Обязательно соблюдается перевязка нижнего ряда блоков со швами фундаментных подушек. Монтируются блоки на цементном растворе марки не ниже М100. Вертикальность и горизонтальность каждого смонтированного элемента проверяется строительным уровнем.
Все последующие ряды блоков устанавливаются с перевязкой швов, заделкой их цементным раствором, замки между блоками заливаются раствором или бетоном на мелкой фракции щебня.
Технология производства работ
Столбчатый фундамент
Виды ленточного фундамента по способу устройства
Выбор марки бетона
Марка бетона определяет степень его устойчивости к внешним нагрузкам.
Для строительства ленты используются марки от М150 до М400:
- М150 — подходит для оснований легких и вспомогательных построек — гаражей, хозяйственных помещений и т.п. Применять эту марку для строительства фундамента под жилой дом не рекомендуется.
- М200 — распространенный вариант, применяется для ленты под одно- или двухэтажные частные дома. Эта марка бетона относится к конструкционным и широко используется в производстве ЖБИ.
- М250-М300 — Подходят для фундамента домов до 5 этажей. Марка М300 может быть использована для изготовления межэтажных перекрытий.
- М400 — используется при строительстве многоэтажных зданий (до 20 этажей).
Оптимальный вариант для частного дома в 1-2 этажа — бетон М200. Большинство специалистов сходятся во мнении, что сложные и долгие расчеты практически всегда приводят к выбору этого варианта. Если гидрогеологические условия участка очень сложные, можно увеличить марку бетона до М250, но это не всегда помогает решить проблему.
Правильнее увеличивать площадь опоры для изменения удельного давления на грунт. При необходимости можно использовать онлайн-калькуляторы и найти среднее значение ширины ленты, дающее минимальную осадку.
Сбор опалубки и вязка арматуры
На дне подготовленной траншеи должна быть устроена песчаная подушка, которая будет не только снижать нагрузку на фундамент в межсезонье, распределяя по всей площади основании, но и позволит вам снизит расход строительных материалов. Так, на дно нужно насыпать песка толщиной не менее 150 мм, выровнять с помощью уровня его поверхность и утрамбовать, смачивая водой. К слову, если вы не знаете, как добывается песок, то можно посмотреть в соответствующей статье. Сверху подготовленной песчаной подушки желательно насыпать щебня и выполнить гидроизоляцию (полиэтиленовая пленка или рубероид).
До того, как сделать фундамент дома своими руками, в обязательном порядке будет необходимо сделать опалубку из имеющихся материалов – деревянных досок, фанеры, остатков металлочерепицы и тому подобного. Опалубка сбивается либо гвоздями или закручивается саморезами.
Дадим еще совет – шляпки гвоздей или саморезов нужно располагать внутри, чтобы впоследствии было легче разбирать всю конструкцию, да и ленточный фундамент для кирпичного дома получается ровнее.
Смонтированная опалубка над поверхностью земли должна выступать не менее, чем на 30 см. Внутри опалубки на протяжении всего периметра нужно натягивать веревку на том уровне, по которому будет происходить заливка ленточного фундамента. На этом этапе нужно побеспокоиться и об отверстиях для водопроводных и канализационных труб, в противном случае их нужно будет продалбливать, снижая целостность монолита. Сразу же рекомендуется продумать, как проложить канализационные трубы по участку, чтобы впоследствии не было неприятных сюрпризов.
Следующей частью работы станет укладка и вязка арматуры внутри опалубки. Арматурные стержни (сечение 12 мм) следует связать вязальной проволокой таким образом, чтобы сторона получившейся квадратной ячейки составляла 30 см. Перед вязкой вам необходимо будет подготовить коротки стержни, которые будут устанавливаться вертикально для подвязки горизонтально расположенных арматурных прутов. Непосредственно для вязки проволоки советуем использовать широко сейчас представленные ключи для вязки арматуры. Они могут быть ручными, автоматическими или полуавтоматическими.
Соединение сваркой лучше не использовать, т.к. в точках сварки со временем станет появляться коррозия, а использование проволоки позволяет обеспечить гибкость всей конструкции при возможном движении грунта. При укладке и вязке арматуры в траншее, нужно следить за тем, чтобы от арматуры до поверхности опалубки был отступ в 5 см, тогда при подобном ее расположении она будет находиться внутри монолита и обеспечивать максимальную жесткость конструкции.
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

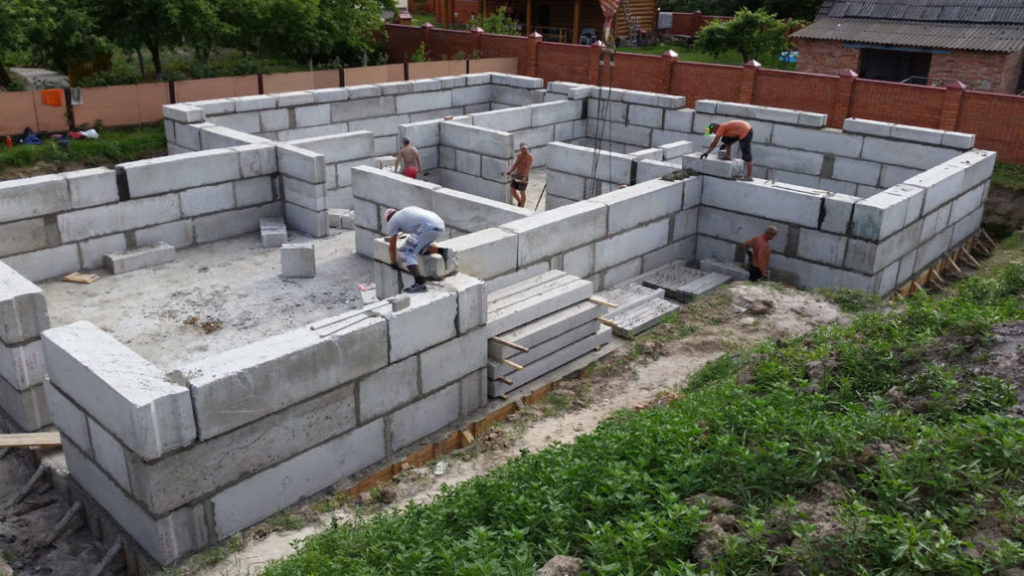

Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

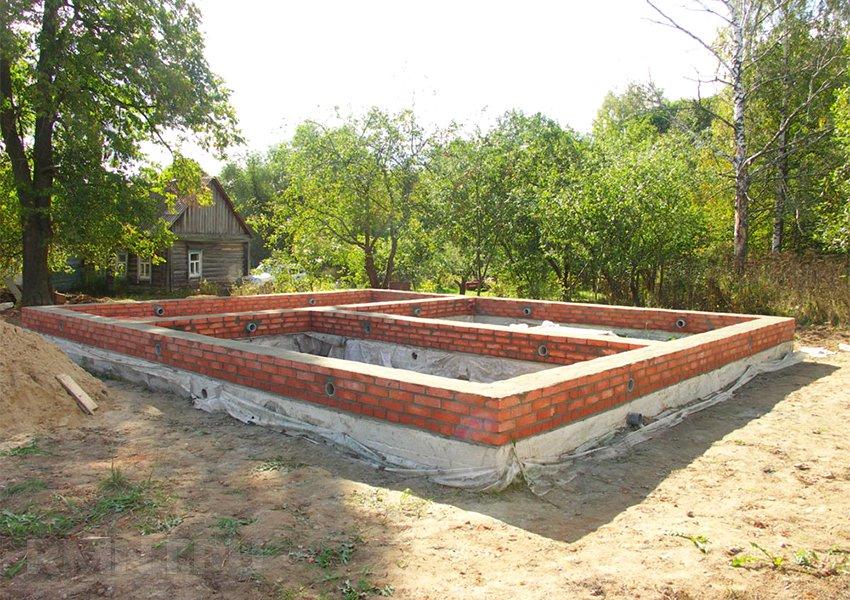

Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Ленточный фундамент – плюсы и минусы
В список плюсов ленточного фундамента строители относят такие:
- Небольшая стоимость строительства. Ленточный фундамент своими руками редко занимает большую площадь. Материалов для его создания нужно не так много. Из них потребуются самые простые, которые можно найти в любом магазине и даже гараже.
- Упрощенная конструкция по сравнению с другими видами оснований. Принцип обустройства понятен даже новичку и не предполагает работу с оборудованием, подъемным краном и т.п.
Траншею по периметру можно вырыть, вооружившись лопатой. Опалубку обустраивают пилой и молотком. Арматуру вяжут прочной проволокой из стали. Бетонную смесь замешивают на строительном участке.
Если изготовление бетона вручную кажется трудоемким процессом, всегда можно попросить у знакомых бетономешалку эконом варианта, рассчитанную на полкуба–куб.
- Ленточный фундамент выдерживает высокие нагрузки. По сути, это основание представлено монолитом бетона. Поэтому на нем можно смело строить дом в 2 или 3 этажа.
- Большая скорость работ. Если дом, под который делают основание ленточного типа, насчитывает площадь 100 квадратов, возвести фундамент с нуля реально в течение месяца. С использованием промышленных миксеров, предназначенных для замеса бетона, можно уменьшить время работы до рекордного 1 дня. Основной этап – рытье траншеи и строительство опалубки, укрепленной армированием.
Из минусов заливки ленточного фундамента выделяют следующие:
Чтобы основание получилось прочным и надежным, важно предусмотреть подготовительный этап. Специалисты проводят анализ грунта и рассчитывают необходимое заглубление. Если отнестись к этому шагу халатно, есть реальный риск того, что в зимний дом поведет в сторону или он просядет
Пучинистость почвы и ее подвижность – основные параметры, которые определяют перед строительством.
Большой удельный вес основания. На грунт, кроме основания, возлагается вес самого здания. Со временем грунт может просесть, или набок наклонится дом.
Если отнестись к этому шагу халатно, есть реальный риск того, что в зимний дом поведет в сторону или он просядет. Пучинистость почвы и ее подвижность – основные параметры, которые определяют перед строительством.
Большой удельный вес основания. На грунт, кроме основания, возлагается вес самого здания. Со временем грунт может просесть, или набок наклонится дом.
Виды ленточного фундамента
Мелкозаглубленный ленточный фундамент подходит для грунта умеренной пучинистости и для почвы, которая не промерзает ниже 1,5 метров. Это выгодный вариант строительства, так как возведение конструкции не требует глубокого котлована, что сэкономит денежные средства и время работы.
Заглубленный фундамент используют для строительства домов с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом
Для такого типа конструкции важно правильно рассчитать глубину. Чтобы это сделать, определяют уровень промерзания грунта и из показателя вычитают 30 сантиметров.
Обе конструкции подходят для строительства деревянного дома. Мелкозаглубленный ленточный фундамент более доступный и простой вариант, который благодаря легкому монтажу можно установить и своими руками. Мелкозаглубленный ленточный фундамент чаще применяют для строений с легким весом: дачного домика и небольшого загородного коттеджа, бани и беседки.
Заглубленный и мелкозаглубленный ленточный фундамент бывают в виде монолитной бетонной конструкции или сборных железобетонных блоков. Эксперты рекомендуют использовать первый вариант, так как он очень прочный и надежный со сроком службы 100-150 лет. Далее пошаговая инструкция расскажет, как правильно установить фундамент своими руками.
