Устройство стропильной системы популярной ломаной крыши

Стропильная система

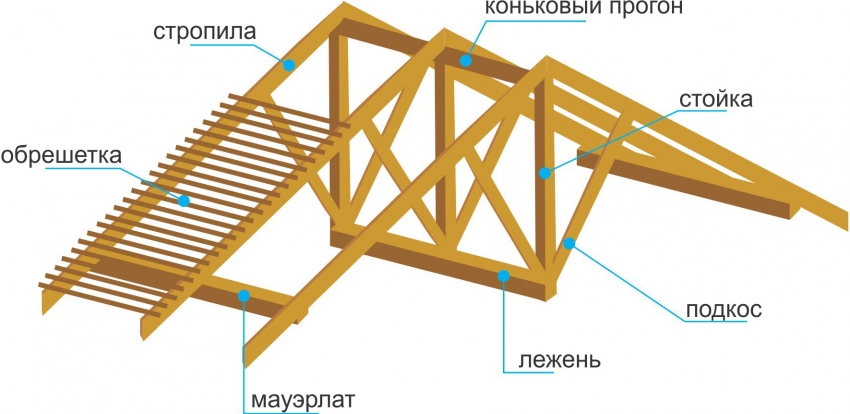

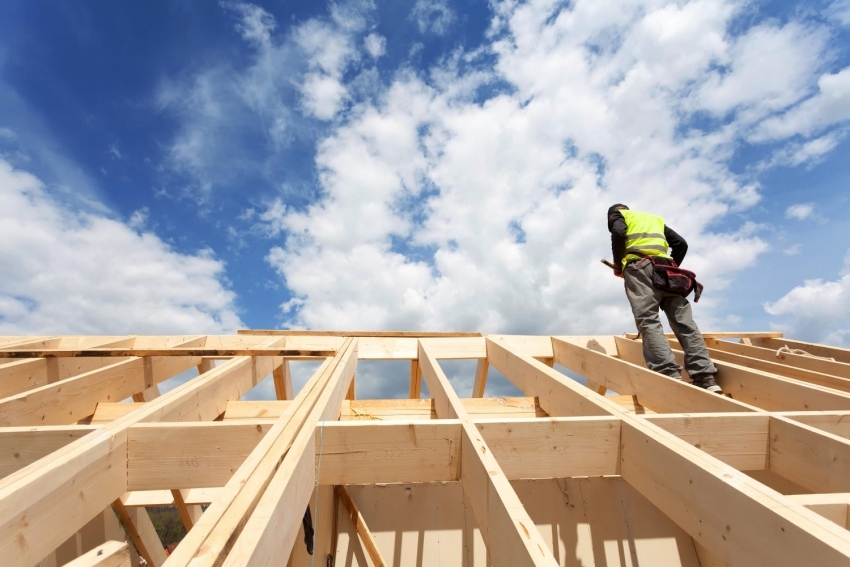

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Вот как она выглядит:

1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.

5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие

Внимание нужно уделить правильности компоновки узлов в местах изгиба.
Частота крепления стропил и обрешётки зависит от материалов кровли

Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.
Для повышения прочности в наслонных стропилах устанавливают подкосы

Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

   Элементы ферм стропильной системы закреплены брусками (затяжками), что придаёт прочность конструкции

2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

   Под двускатной ломаной крышей получается большое мансардное помещение

Принцип устройства

Крыша, на которой размещена кукушка, имеет в своей конструкции небольшой выступ, расположенный в мансардном этаже. Как правило, в таком дополнении располагают окно, чтобы увеличить объём естественного света в комнатах. Такое название она получила, потому что по внешнему виду этот элемент напоминает часы с кукушкой.

Принцип монтажа включает в себя несколько этапов, но перед началом работ необходимо сделать замеры. Работы по устройству такой «кукушки» следует проводить внимательно, контролировать параметры конструкции — угол наклона, глубину вреза и т.д.

Этапы работ:

1. Начинают работы с установки мауэрлата. Он представляет из себя брус сечением 10х10 сантиметров, предназначенный для опоры стропильной системы.
2. Сборка и монтаж стропильной системы. Она выступает как «скелет» для кровельного покрытия. Её рассчитывают, учитывая снеговые и ветровые нагрузки, приходящиеся на крышу, а также собственный вес кровли и временные нагрузки.
3. Для того чтобы придать конструкции необходимую жёсткость, используют дополнительные крепления в виде распорок, устанавливаемых между двумя соединёнными стропильными ногами.

1. После того как монтаж стропил завершён, переходят к укладке обрешётки. Тип её определяется в соответствии с выбранным кровельным покрытием. Обрешётка может быть установлена с определённым шагом или сплошной. В качестве материала для неё используют обрезные и необрезные доски, а также листы фанеры и ОСБ-плиты.
2. Нельзя игнорировать монтаж гидро- и пароизоляции. Эти мероприятия позволят увеличить срок эксплуатации кровли.
3. Укладка теплоизоляционных материалов для мансардного этажа позволит сохранять тепло зимой и не перегреваться воздуху внутри помещения летом.
4. Укладка материала кровли. Он должен быть одинаковым для всей крыши, это обеспечит общую эстетическую привлекательность.

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирога Характеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже

Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты

Есть варианты утепления мансардных крыш плитами пенопласта

Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой

Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений

Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать

Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

• гидроизоляционный;
• теплоизоляционный;
• пароизоляционный;
• кровельные;
• крепежные детали;
• доборные элементы;
• водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка «).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

Главная » Мансарда » Строительство мансардной крыши своими руками

Расчет площади покрытия кровли

Эта часть является наиболее простой и несложной. Для вычисления площади достаточно просто сделать ее план с нанесением всех размеров. При этом схема будет представлять собой набор простых фигур – в большинстве случаев четырехугольников, в особо сложных конструктивных решениях – и треугольников. Посчитать площади этих фигур не представляет никакой сложности, как и сложить их – для получения общей площади покрытия.

Но даже эти процедуры можно выполнить с помощью многочисленных калькуляторов, значительно облегчающих выполнение второй части расчетов.

Расчет размеров элементов и деталей стропильной системы

Расчет размеров стропильной системы для ломаной крыши гораздо сложнее, в том числе и из-за того, что она содержит множество связующих достаточно непростых узлов. Но без их правильного расчета и выполнения невозможна долгая и надежная работа крыши. На размеры стропильной системы влияет множество факторов:

• вес составных частей кровельного пирога:
  • обрешетки и контробрешетки;
  • выполненной гидроизоляции и пароизоляции;
  • теплозоляционного материала;
  • непосредственно вес покрытия кровли;
• снеговая и ветровая нагрузка;
• геометрические размеры основных элементов крыши:
  • величина пролета от свеса карниза до конька кровли;
  • угол расположения верхних и нижних стропил;
  • выбранный шаг обрешетки и стропил;
• эксплуатационные нагрузки (вес людей, ремонтирующих и обслуживающих кровлю, устройств инженерного и обслуживающего назначения, ограждений, аэраторов, мансардных окон и ит.д.)

Исходя из перечисленного выше списка факторов, влияющих на размеры необходимой стропильной системы, становится понятно, что ее расчет не является простой операцией. Именно поэтому разработано большое количество вспомогательных онлайн-калькуляторов, при помощи которых достаточно несложно выполнить все расчеты.

Калькуляторы прекрасно справятся с расчетом общей площади кровельного покрытия, а также необходимого количества материала для гидро — и пароизоляции.

Для расчета стропильной системы в калькулятор необходимо внести соответствующие данные, которые должны охарактеризовать каждый указанный выше влияющий фактор.

Ветровая нагрузка

Примерная ветровая нагрузка легко определяется по соответствующей карте для каждого региона.

Полученную величину ветровой нагрузки необходимо откорректировать в зависимости от коэффициента, который учитывает высоту возводимого здания и тип местности, где расположена стройка.

Снеговая нагрузка

Величина снеговой нагрузки, которая может воздействовать на кровлю, берется из соответствующей карты, содержащей соответствующие данные по регионам России.

Исходя из определенного по карте района можно узнать необходимую для расчета величину снеговой нагрузки.

Нагрузка от конструкций кровли

Большинство калькуляторов самостоятельно рассчитывают этот параметр, достаточно просто указать применяемые материалы и основные геометрические размеры проектируемой кровли, а именно: шаг стропил и обрешетки, углы скатов, расстояние от конька до свеса, а также материал покрытия кровли. Все остальные расчеты программа выполнит в автономном режиме.

После введения в программу всей необходимой информации, калькулятор выдаст все необходимые размеры элементов и деталей стропильной системы, а также площадь покрытия кровли и необходимых паро- и гидроизоляционных материалов.

Останется только грамотно воплотить расчет стропил и площади покрытия в конкретную конструкцию ломаной кровли.

Крепление стропильных ног к мауэрлату

Чтобы крыша прослужила долго, элементы стропильной системы нужно закрепить правильно. От выбранного метода зависит не только долговечность конструкции, но и ее поведение при сильных ветрах, снегопадах и перепадах температур. Сам «скелет» крыши находится в движении, поскольку на него влияют перепады влажности и температур, которые при большой протяженности элементов дают существенные подвижки, вызывающие напряжения в конструкции. Следствием этого явления могут быть подвижки и смещения, а значит, прочность крыши может сильно пострадать, если использовать жесткую фиксацию элементов.

На практике применяют как жесткое, так и подвижное крепление. Выбор какого-то определенного варианта зависит от типа крыши и ее особенностей. Первый вариант предполагает полное исключение каких-либо взаимных движений элементов конструкции, поэтому применяют:

• уголки и подшивной опорный брусок;
• запилы на стропильной ноге.

Сам монтаж может производиться с помощью гвоздей, проволоки или скоб. Подшивной опорный брусок используется совместно с уголками, чтобы избежать поперечных смещений элемента конструкции. Второй способ монтажа используется не реже. В этом случае гвозди забиваются под углом и должны пересекаться внутри мауэрлата, после чего сверху вбивают еще один. Жесткий узел крепления стропила является одним из наиболее надежных вариантов. Оба типа соединений можно дополнительно усилить за счет использования проволоки или анкеров.

Сопряжение с несколькими степенями свободы создается с использованием специального крепежа. В этом случае возможно несколько вариантов:

• Создание запила. В мауэрлате выполняется запил, в который должна укладываться стропильная нога. Крепление может осуществляться с помощью нескольких гвоздей, расположенных под углом, одного гвоздя, забитого вертикально, или металлической пластины.
• Выпуск стропила за пределы стены и использование крепежных пластин.
• Использование «салазок». Салазки – это элементы, обеспечивающие элементу конструкции подвижность в определенных пределах.

Выпуск стропил за пределы стены

Каждый из описанных выше вариантов позволяет смонтировать узлы стропильной кровли так, чтобы их элементы опирались в мауэрлат, но имели некоторую свободу и могли двигаться, чтобы компенсировать возникающие напряжения. Скользящее соединение используется в различных типах построек, но особый интерес представляет для деревянных домов, поскольку они склонны к усадке, а жесткая фиксация конструкции крыше приведет к ее разрушению. Подвижные же крепления обеспечивают некоторую свободу стенам и фронтонам, поэтому они легко подстраиваются под усадку.

Расчет конструкции

Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.
Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:

• Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
• Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

1. Вес кровельного материала.
2. Нагрузка на стропила изоляцией.
3. Вес всех элементов контробрешетки и обрешетки.
4. Расстояние между коньком и карнизным свесом.
5. Угол наклона скатов.
6. Расстояние между стропилами и элементами обрешетки.
7. Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Выбор материалов для строительства мансарды

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Требования к материалам элементов стропильной системы

Твердость и отсутствие брака

Двухскатная ломаная крыша, чаще всего, предполагает деревянные стропила

При этом важно правильно выбрать этот пиломатериал. В идеале это должна быть лиственница, которая имеет один из самых высоких коэффициентов твердости

Ну или как альтернатива – древесина хвойных пород, причем зимней заготовки, отлично просушенная с точным соблюдением всех технологических условий. Выбирать доски и брусья нужно с особой тщательностью, недопустимы даже малейшие признаки дефекта – расслоение, повреждение древоточцами, пр.

Особо хотим обратить внимание на безопасность при работе с пропитывающими составами – работать нужно на улице или в хорошо проветриваемом помещении

Потребуются вспомогательные детали

• Стропильная система предполагает устройство сначала обрешетки, формат которой зависит от характеристик кровельного материала, а также контробрешетки, посредством которой выполняется грамотный монтаж гидроизолятора и утеплителя. Эти рейки/брусья должны иметь меньшее сечение. В последнее время в качестве равноценной альтернативы древесным пиломатериалам используется профиль из высококачественной стали.
• В схеме ломанной крыши предусмотрено соединение стропильных ног встык под заранее обозначенным углом. При фиксации стыков используется фанера большой толщины.
• Также не обойтись без разнообразных крепежей – саморезов, гвоздей, шпилек различных типоразмеров.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.





















   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Это интересно: Строительство фундамента своими руками: разбираемся досконально

ВЫВОДЫ:

• Ломаные крыши очень популярны благодаря тому, что дают возможность значительного увеличения жилой площади при небольших финансовых затратах.
• Ломаные линии придают зданию неповторимый вид.
• В основе ломаной кровли могут быть деревянная конструкция или капитальные стены.
• Крыши такого типа возводятся при ширине здания не более 6 метров.
• Основные составляющие ломаной конструкции в некоторой степени варьируются в зависимости от конкретной разновидности.
• Крыши ломаного типа бывают односкатными, двускатными, трехскатными и четырехскатными.
• Стропильная система таких конструкций состоит из наслонных и висячих стропил.
• Ломаные кровли имеют свои преимущества и недостатки.

https://youtube.com/watch?v=17lft-kzOjk
