Как крепят стропила к мауэрлату: двускатная или односкатная крыша – уголками, гвоздями, скобами: Без запила

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

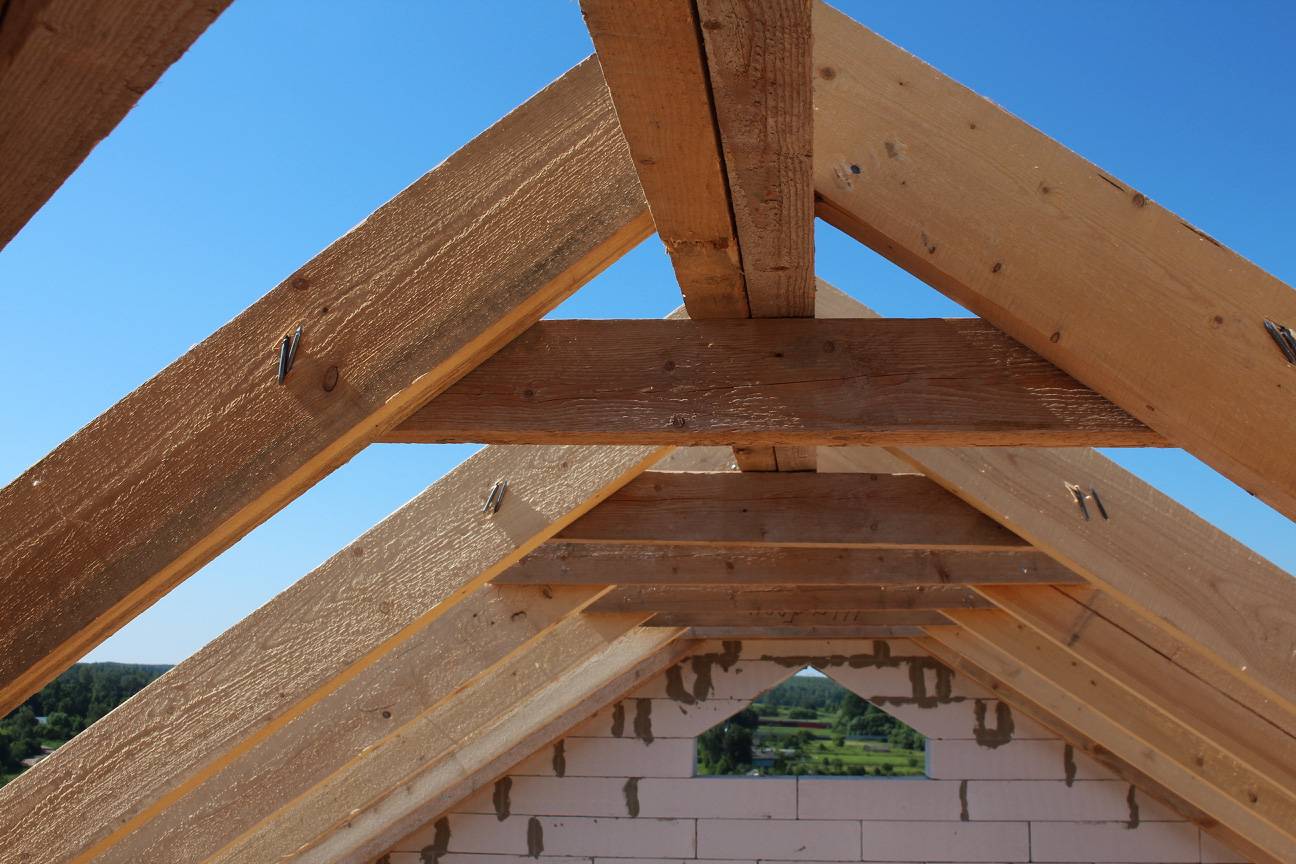

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Монтируем стропильную систему – cобираем фермы

Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.

В любом случае значительно облегчить работу помогут несколько шаблонов.

Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.

Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Фото:

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Фото:

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Фото:

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Фото:

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Какие еще крепления используются для соединения

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания. Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор

Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Основные виды стропильных систем

При монтаже стропильных балок используют висячую либо наслонную схему. Тип конструкции определяют по габаритам дома, каждая методика имеет свои преимущества и недостатки. Стропильные системы подходят для любых видов финишной отделки и различаются количеством и расположением брусьев.

Висячие

Висячая схема рассчитана на дома с расстоянием между несущими стенами до 10 м (при условии отсутствия промежуточных перегородок). Опоры стропильной системы крепят к силовой раме, которая стоит на торце несущей стены. Недостатком схемы является риск разрушения при усадке дома, но отсутствие растяжек снижает расход строительных материалов.

Наслонные

Схема отличается использованием промежуточной стены, расположенной внутри дома. Дополнительная опора повышает жесткость крыши, которая не деформируется при усадке здания или пучении грунта. Поперечные растяжки и вертикальные стойки увеличивают стойкость кровли к атмосферным явлениям.

Примеры стропильных систем.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

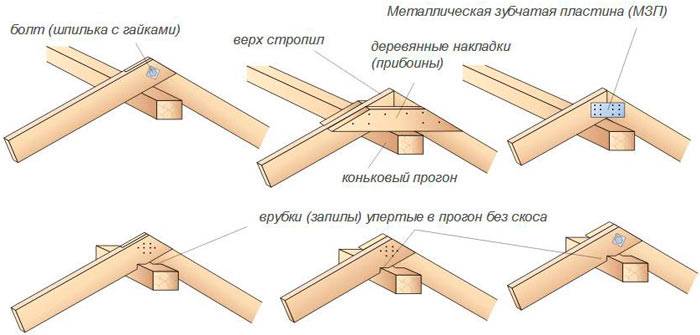

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Защита от влаги и холода

Установка мауэрлата включает монтаж влагоизоляции под опорной балкой и утепление изнутри.

Гидроизоляция

Для защиты используют рулонные материалы типа рубероида либо иные гидроизоляторы. Предпочтение отдаётся долговечным влагозащитным материалам.

Возможно, вам будет интересно узнать о надежных методах гидроизоляции кирпичной стены изнутри и снаружи, а также чем обработать газобетонные блоки снаружи от влаги.

Утепление

Утепляют мауэрлат изнутри в чердачном пространстве (о том, какой бывает утеплитель для наружных и внутренних стен кирпичного дома и как выбрать лучший, читайте тут). Под балку прокладывают пароизоляционную плёнку. Это не даст проникнуть парам из помещения. Хорошо ведут себя в качестве утеплителей:

• спрессованные опилки;
• пенополистирол;
• минеральная вата;
• монтажная пена.

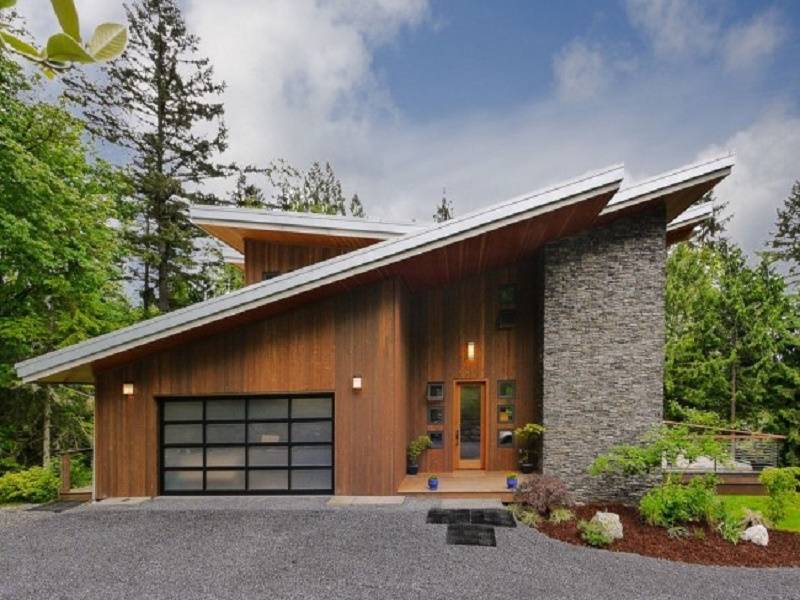

Особенности стропильной конструкции односкатной крыши

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

• два мауэрлата;
• стропильные ноги.

• подстропильные ноги (подкосы);
• стойки;
• прогоны;
• лежни;
• схватки.

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы — начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

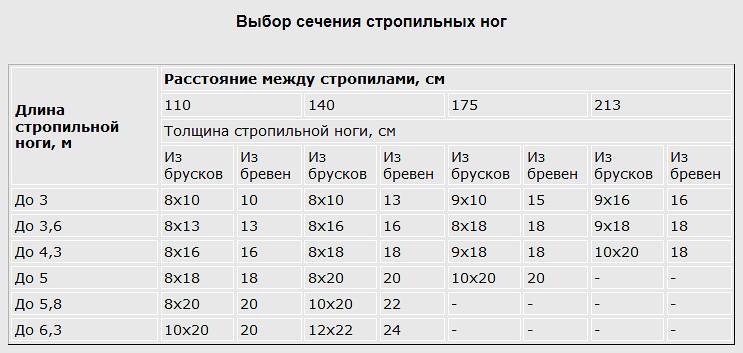

Подбор сечения

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м — 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса — 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м — 50х200 мм, при шаге 1,1 м — 100х200 мм.
3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

1. Мауэрлат , что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно .
2. Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил . Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
3. Стропильная нога устанавливается для определения угла наклона ската , а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
4. Затяжка помогает ногам держаться на месте , не раздвигаться. Эта деталь соединяет их в нижней части.
5. Стойки , а также подкосы придают дополнительную устойчивость ногам .
6. Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги .
7. Свес всей крыши защищает от попадания осадков .
8. Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши .
9. Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес .

Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.

• Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.
• Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Устройство стропильных систем

Висячая стропильная система

Разновидности висячих стропил.

Основные элементы несложной конструкции такого типа:

• стропильная нога;
• мауэрлат;
• дополнительные связи.

Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.

В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.

Схема крепления стропил к мауэрлату.

Преимущества использования висячих стропил:

• высокая жесткость конструкции;
• несложный монтаж для пролетов до 9 м;
• простая схема расчета конструкции;
• отсутствие сложных узловых соединений в системе.

Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.

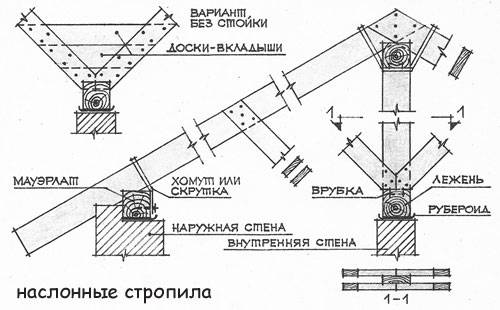

Наслонные несущие системы

Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.

Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.

Разновидности наслонных стропил.

Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.

Деревянные стропильные системы включают следующие элементы:

• стропильные ноги;
• мауэрлат;
• коньковый прогон;
• лежни (подкладки либо шпренгели);
• стойки;
• подкосы;
• распорки.

Рассмотрим подробнее значение каждого элемента для стропильной конструкции.

. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

Пример закрепления узла опирания стойки.

У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:

1. Бревно – d 12 см.
2. Пластины – d/2 – 14/2 см.
3. Доски – 4х15.

Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.

Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.

https://youtube.com/watch?v=52Oid8iAZEg

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Подготовка материала к монтажу

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см

Важной и сложной задачей является определение правильного угла наклона

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям

Важно использовать вспомогательные элементы, например, уголки для крепления стропил
