Технология строительства
Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно
Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом
Монтаж мансарды своими руками, как правильно крепить узлы
Правила устройства мансардного этажа
Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:
- Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
- Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
- Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
- Внутри обязательно устроить пароизоляционный слой.
- На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.
Поэтапная инструкция, как сделать мансарду своими руками
Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

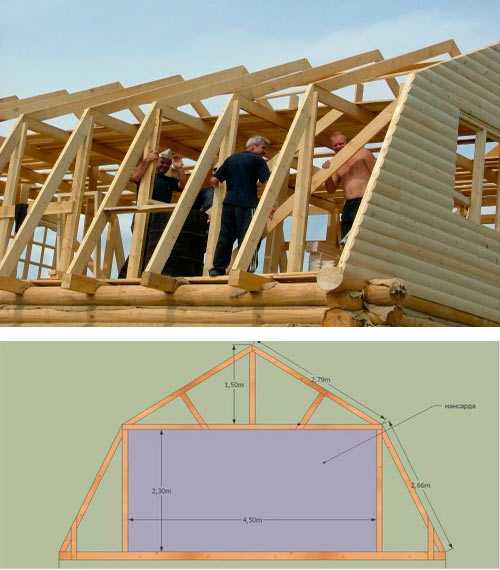

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.
Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

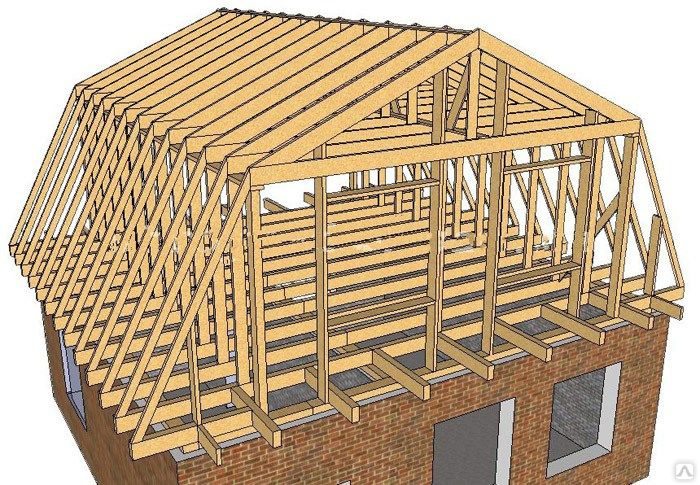

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.
Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас
Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.
На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

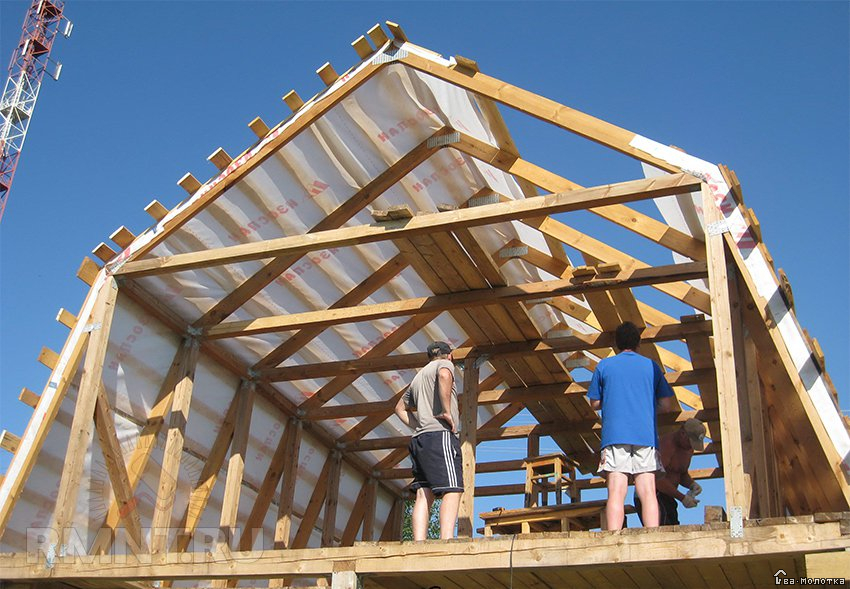

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас
Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

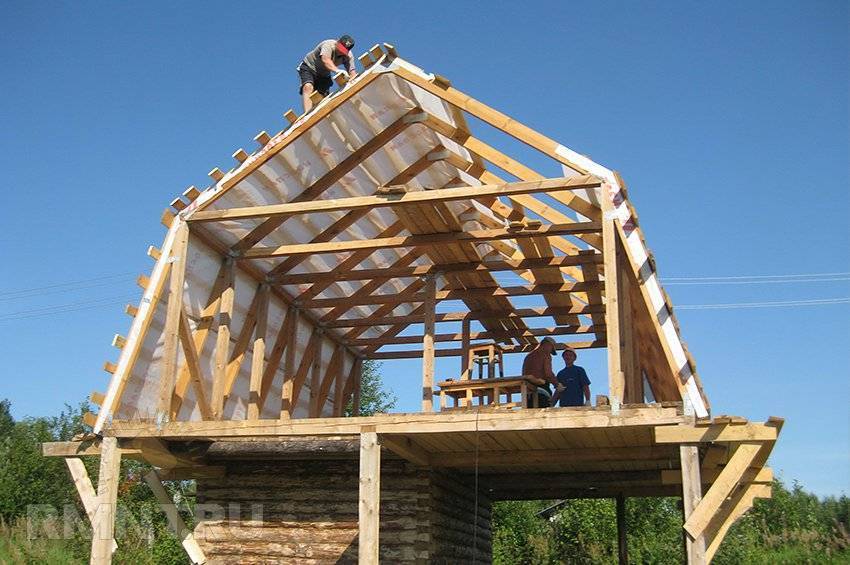

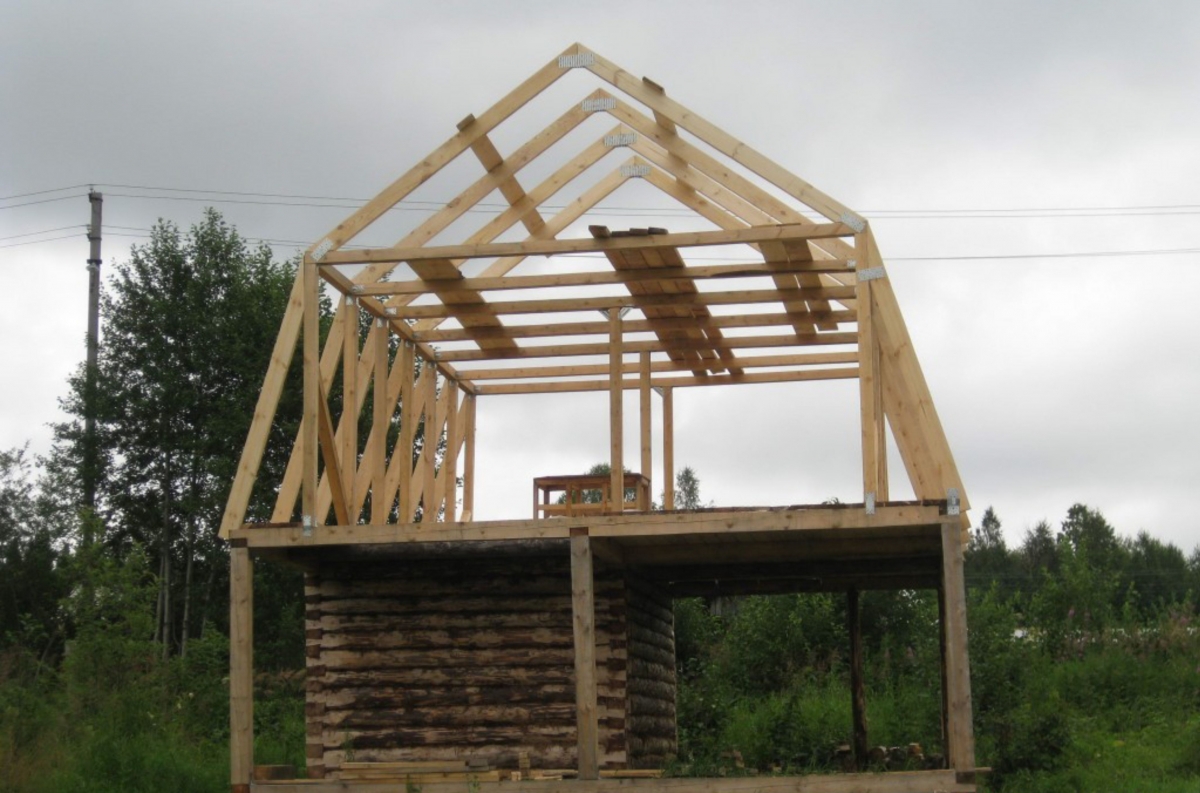

Каркасная мансарда своими руками, установка верхней стропильной конструкции
Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.
Устройство мансарды, строительство обрешетки для кровельного материала
Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами
Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель
Строим мансарду своими руками, монтаж кровельного материала
На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.
Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.
На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.
Делаем надстройку мансардного этажа
Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.
до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые
Строительные работы на мансардном этаже
После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.
Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.
Строим мансарду своими руками: поднятие фронтонов
Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.
Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб
брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами.
На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.
Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.
Советы проектировщика
В предлагаемых нами видах терраса крепится промеж слуховых окон (реставрация существующей постройки). При этом решении фасад дома более грациозен, сильно облегчается разработка перераспределения статических сил от обрезанных стропил.
Поперечную балку (служит опорой для обрезанных стропил) закрепили окончаниями на опорах слуховых окон. При больших протяженностях террасы поперечная балка подлежит усилению.
Особое внимание нужно уделить полу. Его устанавливают опираясь на имеющееся перекрытие
Распечатанная основа требует наложения паро-гидроизоляци и утепления. Обязательно нужно создать наклонную плоскость (не менее 2 см/м) в направлении улицы: при бетонировании применяют специальную бетонную стяжку; если пол деревянный-устанавливают лаги под наклоном, на них крепят черновую доску.
По карнизу террасы крепят отлив. После проверки угла уклона наплавляют гидроизоляцию. Гидроизоляция укладывают внахлест к стене террасы (10 — 15 см), во избежание их подмокания. После всех вышеописанных операций начинают укладку пола: доска, керамическая плитка или линолеум. Применяйте морозостойкие материалы для напольного покрытия, в случае выбора дерева-его обрабатывают антисептиком. Доски при дощатом полу сбивают с зазором 3-5 мм.
Конфигурация и материал перил рассматривается с учетом стиля здания. При создании перил нужно учесть, что вертикальные части безопаснее горизонтальных. Для большей безопасности устанавливается ударостойкое стекло с внутренней стороны ограждение.
Самым эргономичным решением выхода на террасу будут раздвижные двери, так как они не требуют места для открытия.
Если ваш дом можно установить большую террасу, то при установке энергосберегающих окон и профилей можно воплотить мечту многих — зимний сад на крыше.
Все вышеописанное можно применить как при реставрации существующего дома, так и при новом строительстве.
Что бы данная статья не вызывала сомнения-внимательно изучите размещённые в статье фото террасы на мансарде уже готовых проектов, которые создавались профессионалами своего дела.
С чего начать строительство?
Перед началом строительства проводится техническая экспертиза здания. Стоит помнить, что изначально стены и фундамент строения были рассчитаны на определенную нагрузку, а строительство дополнительного этажа существенно ее увеличит, поэтому стоит убедиться в их несущей способности.
Строительство каркасной мансарды
Проектирование
Следующим этапом строительства будет разработка и утверждение проекта мансардного этажа – за этим лучше обратиться к квалифицированным специалистам, которые помогут составить грамотный чертеж, рассчитают нагрузки и смету.
Если крыша дома имеет большой уклон, то к выбору кровельных материалов, утеплителя и гидроизоляции при строительстве мансардного этажа стоит подойти особо тщательно.
Кроме того, все коммуникации мансардного этажа должны быть взаимосвязаны с системами в доме, следует обеспечить их совместную работу.
Форма помещения, а также его размеры определяют и выбор окон, их конструкцию и размещение в интерьере.
Постройка мансарды
Вне зависимости от того, ведется ли строительство мансарды своими руками, фото ниже, на уже существующем чердаке или возводится с нуля, необходимо обеспечить единство архитектурных и конструктивных решений.
Можно надстроить деревянную мансарду на кирпичном доме
Конструкцию мансарды лучше выполнить из дерева (из бруса) или металлического профиля, кроме того, можно достроить этаж из СИП панелей, как на фото ниже. Каменные материалы, в том числе кирпич и бетон, не рекомендуется использовать при строительстве из-за их большого веса. В крайнем случае можно использовать блоки из газобетона.
Строим мансарду своими руками с помощью СИП панелей
Для кровли также подойдут прочные, но легкие материалы, такие как: профлисты, битумная или композитная черепица, металлочерепица.
Так как мансарда имеет большую площадь поверхности соприкосновения с окружающей средой и через кровлю происходят значительные теплопотери, то необходимо позаботиться о качественной и эффективной теплоизоляции этого этажа. Для утепления лучше всего использовать минвату или стекловолокно толщиной от 150 мм. С внутренней стороны мансардного этажа утеплитель необходимо закрыть паробарьером, а со стороны кровли – гидроизоляцией. Кроме того, между гидроизоляцией и кровлей необходимо устроить систему вентиляции, которыя обеспечит отвод излишней влаги.
Поскольку мансарда – это жилое помещение, оно нуждается в естественном освещении, обеспечить которое помогут окна. Это могут быть как обычные вертикальные оконные конструкции, которые монтируются в стены, либо специальные наклонные окна, устанавливаемые в плоскость крыши под углом 15-90 градусов.
Мансардные окна – дорого, но эффективно
Заключительным этапом устройства мансардного этажа будут отделочные работы. Самым простым вариантом для облицовки стен мансардного этажа является гипсокартон, из него можно сконструировать и внутренние перегородки. Листы ГКЛ крепятся к каркасу из металлопрофиля, после чего шпаклюются и можно наносить финишное покрытие: краску, обои и пр. Кроме гипсокартона стены можно обшить вагонкой, деревянными панелями — выбор материала зависит от назначения и дизайна будущей мансарды. Для пола подойдут те же материалы, которые используются во всем здании: паркет, ламинат, половая доска, керамическая плитка и др.
По окончании строительства можно заняться оформлением: продумать интерьер, установить лестницу, расставить мебель и т. п.
Терраса на мансарде — 55 фото идей для открытой террасы
Итак, какие же главные преимущества мы получим?
- Терраса даст возможность наиболее эффективно использовать чердачное пространство, и при минимальных вложения сделать данное помещение комфортным и удобным.
- Придаст интересный вид фасада даже самому скучному и рядовому домику. Плюсом ко всему данную пристройку сможем адаптировать под различное функциональное назначение.
- Создать террасу можно не только при строительстве дома, но и выполнить реконструкцию уже существующего помещения.
- Террасы разрешается монтировать в наклонные крыши любого типа.
Мы представляем вам свой пример обустройства вашего дома при котором не требуется огромных вложений. Его применение доступно даже на малых площадях перестраиваемого чердака. Во время чтения статьи вы удостоверитесь сами, что переделка крыши дома минимальна.
Смысл идеи очень прост: внутри мансарды существуют места с высотой потолка меньше 1,2 м. На данных участках вести нормальную жизнедеятельность просто не представляется возможным, именно эти места мы и задействуем под террасу. Причем внедрение данной надстройки применимо фактически для любого строения имеющего двух или четырехскатную крышу. Данная доработка применима для жилого и дачного помещения.
Определения
Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.
Вот основные виды мансардных крыш:
| Изображение | Тип и краткое описание |

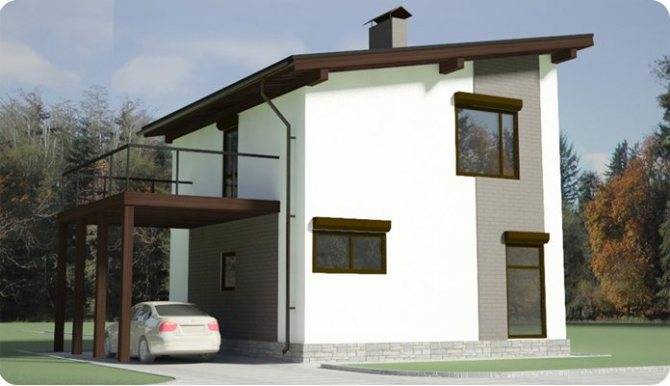

| Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство. |
| Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная. |
| Вальмовая: вариант четырехскатной с двумя парами скатов разной площади. |
| Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов. |

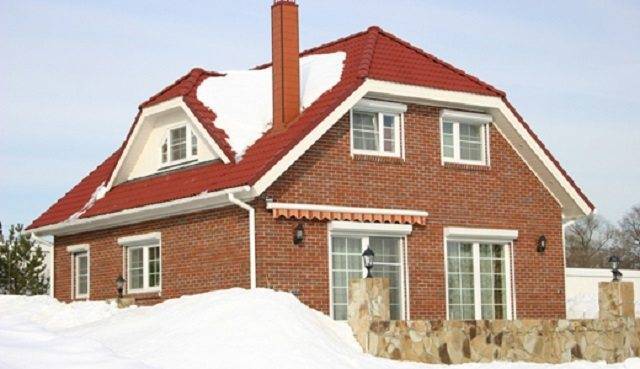

| Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры. |
УТЕПЛЕНИЕ МАНСАРДЫ
В жилом доме тепловые потери абсолютно неизбежны: тепло улетучивается и через наружные стены, и через крышу, и через полы, окна, двери. Все поверхности в помещении нагреваются системой отопления и тут же начинают обмениваться теплом с внешней средой. Если в городской квартире теплопотери происходят в основном за счет остывания стен, то в частном доме наравне со стенами остывает и крыша
Ее площадь иногда сопоставима с площадью стен, поэтому можно представить, насколько важной является задача качественного утепления крыши. И экономить на этом нельзя, иначе приобретение дешевых теплоизоляционных материалов или несерьезный подход к утеплению впоследствии приведет к повышению затрат на отопление
Теплоизоляция крыши своими руками или с помощью специалистов, необходима при наличии эксплуатируемой (жилой и отапливаемой мансарды)
Крыша нежилого чердака не требует утепления, но в этом случае нужно теплоизолировать пол, который одновременно является потолком расположенного ниже помещения. При утеплении эксплуатируемой мансарды помимо теплоизоляции применяется несколько слоев – пароизоляция, гидроизоляция, воздушная прослойка. Такая конструкция кровельного “пирога” позволяет утеплителю оставаться сухим
Особенно это важно для минеральной ваты, стекловаты. Если минвата промокнет, то перестанет справляться со своими функциями
Независимо от климатических условий, времени года и особенностей эксплуатации здания нужно создать такую конструкцию в подкровельном пространстве, чтобы влага имела возможность самостоятельно удаляться наружу. Если влажность утеплителя повысится хотя бы на 5%, его теплоизолирующие способности уменьшатся вдвое. Кроме того, будучи влажной, минвата начинает терять форму – между плитами этого утеплителя образуются щели и нарушается герметичность. При правильном монтаже минвата должна прослужить долго. Ей не страшны температурные колебания, грызуны, химическое воздействие. Единственное, чего нужно опасаться, так это проникновения в толщу утеплителя пара, поднимающегося из жилого помещения. С этой целью после монтажа плит минваты устанавливают пароизоляционную пленку. С верхней стороны материал защищен гидроизоляционным слоем.
Вначале нужно остановиться на вопросе стенового утепления мансардного этажа. Изначально, чтобы обезопасить чердак от попадания и скопления в ней влаги, обязательно по скатам крыши и фронтонам размещается гидроизоляция. Рулонная гидроизоляция прикрепляется внахлест и поверх смонтированного утеплителя посредством степлера либо реек. Лучшим вариантом считается минеральная вата. Первый тип размещения стен предполагает укрепление изоляции толстым слоем промеж стропил с зазором для воздушной циркуляции. Итог – утепление мансарды состоит из гидроизоляции, утеплителя и поверх них – гидроизоляции. При втором варианте установка утеплительного слоя варьируется от материала перегородки. Кирпичная обязует монтаж утеплителя с двух сторон. Изнутри добавляется пароизоляция. К скатам крепится только гидроизоляция.
Утепление пола предполагает использование теплоизоляции (стекловата, минвата) толщиной не меньше 100 мм. Гидроизоляция размещается поверх и под теплоизоляцию. Лучший утеплитель для перекрытия в виде монолитной плиты – стяжка.
Профессиональные строители при выборе материалов для утепления мансарды изнутри или снаружи, обычно отдают предпочтение минеральной вате, эковате, пенополиуретану, пенопласту и пенополистиролу.
Конечное решение во многом зависит от приоритетов и бюджета хозяина коттеджа. Мы же рассмотрим свойства, достоинства и недостатки каждого из этих утеплителей.
МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА
Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты.
В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.
Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.
Основные этапы превращения чердака в жилое помещение
Когда обустраиваем мансарду дома, который построен уже давно, перед составлением проекта необходимо сделать ревизию состояния постройки:
- Осмотр лучше начать с элементов стропильной системы. В ней не должно быть гнилых, треснутых балок. Выступающие части, мешающие создать свободное пространство, придется перестроить.
- Нужно оглядеть кровлю на предмет протечек.
- Проверить тепло, гидро- и пароизоляцию.
Спланируйте, где будет располагаться вход на чердак, конструкцию и материал лестницы, то, как будет заноситься мебель на мансарду.
Замена старых и установка новых окон
Бывает так, что восстанавливать старое окно нет смысла, например, когда сильно поврежден сам профиль. Если решили выполнить работу по замене сами, то не забывайте о страховке при работе на высоте.
Придется демонтировать старое окно, вместе с испорченными элементами откосов, утеплителя и кровли. Если необходимо, расширьте или уменьшите проемы.
Монтаж лучше начинать с замены изоляционных материалов, установочных брусков. После того как вставлена рама, проведите дополнительное утепление снаружи, смонтируйте створки, если они есть. Разместите и отрегулируйте фурнитуру. Проверьте новое окно.
Что должно быть отражено на чертеже
Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.
Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:
- шага;
- длины.
Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

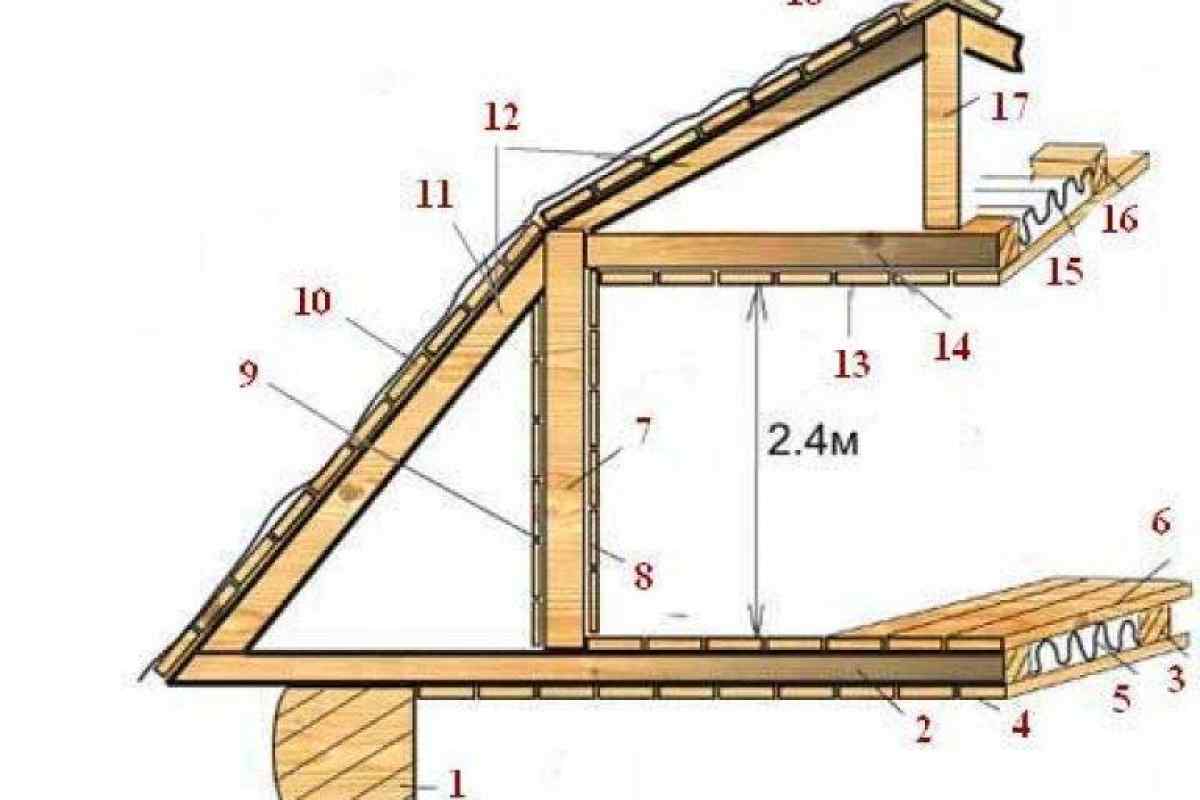

Чертеж двускатной мансарды
Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.
На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.
Интерьеры комнат мансардного этажа
Интерьер спальни в мансарде
Самая романтичная комната в самом романтичном месте дома — именно так можно сказать о спальне, расположенной в мансарде. Вместе любоваться закатом или восходом, слышать тихое воркование голубей на натуральной черепице, засыпать под мягкое потрескивание дров в камне.
Но… Для организации спальни на мансардном этаже нужно предусмотреть некоторые особенности:
кровать желательно устанавливать у глухой стены, и расстояние до потолка должно быть комфортным и безопасным; в мансарде, скорее всего, не получится установить полноценные платяные шифоньеры, поэтому для хранения мелочей стоит обратить внимание на невысокие комоды, тумбочки или модульную мебель
Интерьер гостиной
Камин, мягкие диваны, немного хорошего вина, телевизор — как вам такой вечер под крышей? Отлично, не правда ли? Организация гостиной в мансарде — дело интересное и стоящее, которое предполагает наличие некоторых знаний: 1. Чаще всего, мансарда — это ограниченное по своей площади помещение, поэтому старайтесь использовать светлые или хотя бы однотонные цвета для его визуального увеличения.
Кстати, выделение контрастным цветом акцентной стены или одного из скатов крыши еще больше раздвинет пространство.
2. Оригинально оформите окна на скатах крыши, но не забывайте, что тканевые тюль или шторы должны быть с подхватами, иначе они бесформенно повиснут под силой тяжести. Наиболее рациональным является использование римских штор, жалюзи и прочей закрепляющейся сверху и снизу одежды для окон. 3. Размещайте мебель в углах гостиной — с помощью этого приема можно скрыть асимметрию и сделать очертания комнаты более мягкими. 4. Декор для гостиной лучше подбирать вертикально вытянутый (например, высокие вазы, картины в узких рамах, шторы с вертикальными полосками) — так зрительно увеличивается высота потолка.

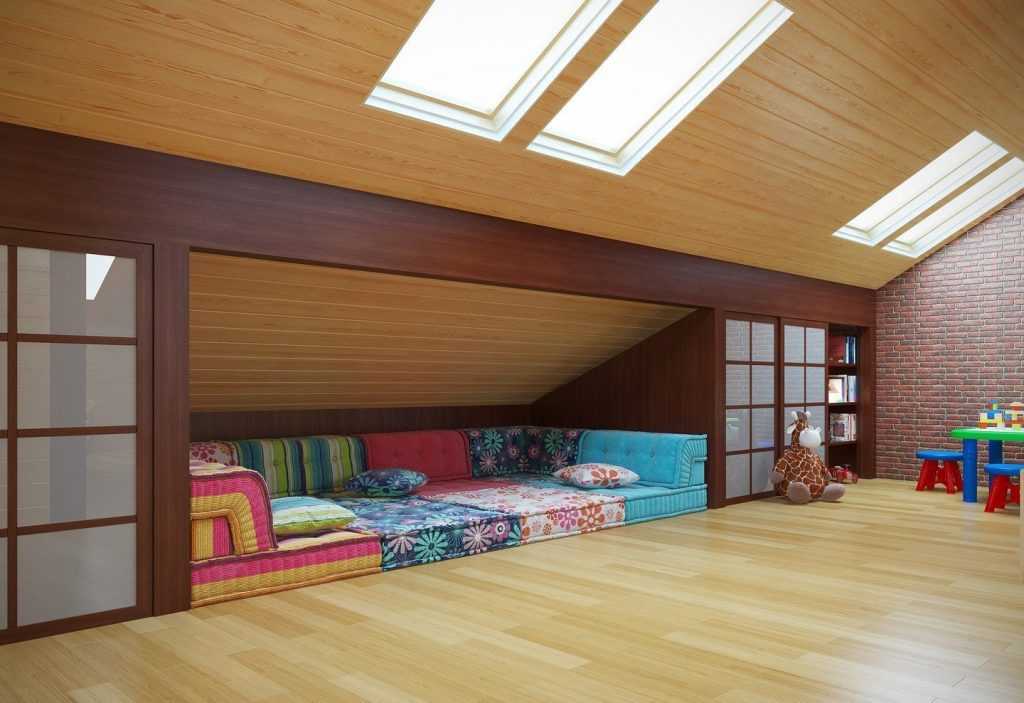

Детская комната в мансарде
Покажите своему чаду мультик о нашем герое — Карлсоне, и вы будете точно знать, чего больше всего хочется ребенку. Своя комната под крышей — что может быть лучше? Обустройте игровую и рабочую зону, под самой высокой стеной установите удобную кровать, и ни в коем случае не забывайте о безопасности! Окна должны оборудованы качественными ограничителями открытия, лестница — удобная и максимально покатая, минимальная высота сводов — 50–80% к росту вашего ребенка.
Мебель в детской комнате желательно встраивать в стены, чтобы освободить пространство для игр и занятий; потолок — задрапировать тканью, чтобы создать ощущение простора парусов или легкости бабочки; цвета — яркие, но натуральные, чтобы подчеркнуть необычность сводов; декор — минимальное количество мягких или хорошо закрепленных деталей на детскую тематику.
Разберите старый чердак, без сожаления избавьтесь от ненужного хлама и создайте самый романтичный интерьер на планете — жилую комнату в мансарде — чудесное место для полноценного отдыха всей семьи и гостей, а мы обязательно постараемся помочь вам нашими рекомендациями.
