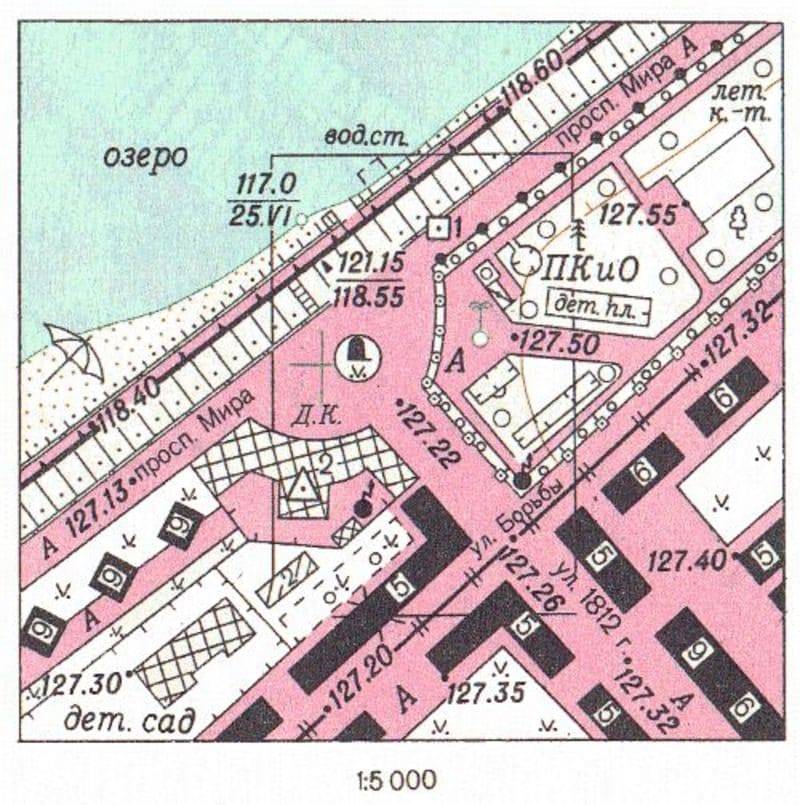

Масштабы топографических карт
При составлениикартместности, в зависимости от поставленных задач, необходимо использовать различные масштабы. Масштаб — это математическое отношение между длиной отрезка между некими точками, изображенными на карте, и действительным расстоянием между этими точками, находящимися на конкретной местности.
С помощью масштабов можно определить кратность уменьшения длины на плане по отношению к соответствующему размеру на земле. К примеру, масштаб 1: 10 000 говорит о том, что все расстояния между точками на местности уменьшены на картев 10 000 раз. Или 1 см на карте равен 100 метрам на местности.
Число, стоящее в знаменателе, влияет на степень уменьшения масштаба. Более мелкий масштаб (мелкомасштабная карта) имеет большее значение в знаменателе. Например, обзорно-топографические мелкомасштабные карты имеют такие значения, как 1: 1 000 000 либо 1: 500 000 и т. п. Крупномасштабные документы содержат более подробную информацию об изображаемой местности. Здесь можно увидеть больше деталей.
Данные о числовом значении масштаба располагаются в самом низу изображения (за южной рамкой документа). Запись имеет вид дроби. В числителе всегда стоит единица. В знаменателе указывается число, во сколько раз произведено уменьшение изображения.
Что такое топографическая съемка участка?
Чем является топографическая съемка фактически, разобрались. Однако, фото с неба – лишь часть комплекса. Да, это именно комплекс работ, направленный на составление детальной карты местности.

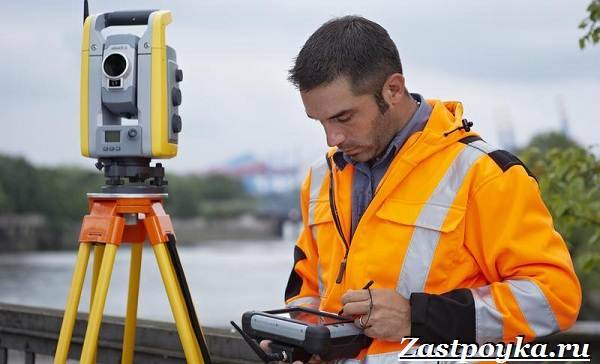

Ее не только запечатляют сверху, но и изучают в полевых условиях. Последнее действие именуют рекогносцировкой. Так же, топографическая съемка земельного участка включает фото на местности и обработку всех данных в условии кабинета. Последний этап именуют камеральным.

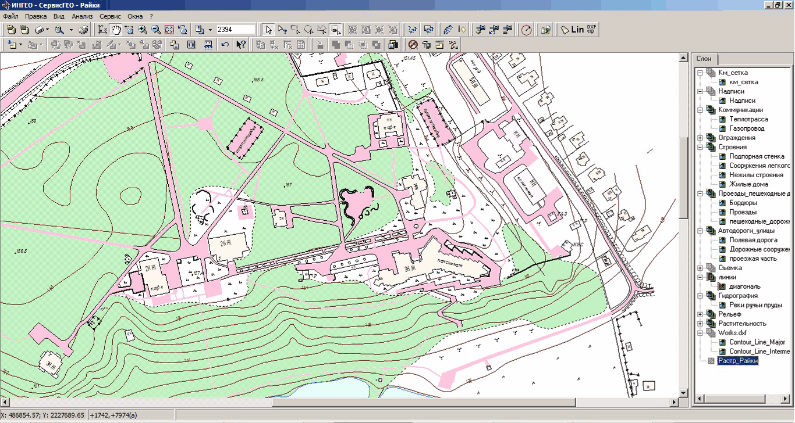

Результаты съемки можно смоделировать в 3D-формате или стандартно отобразить на бумаге. Для работ выбирается масштаб топографической съемки. Есть 1:500, 1:1000, 1:2 000, 1:5 000, 1: 1000, 1 :2000 и 1: 5000 варианты.
Геодезические, картографические инструкции и нормы предусматривают каждый масштаб для определенных случаев. Самая популярная топографическая съемка 1 500. Масштаб отображает степень уменьшения объектов.
Осуществляется 1: 500 топографическая съемка местности при полуметровом сечении рельефа. Так именуют высоту перепада соседних в нем горизонталей. Такой рельеф именуют равнинным и именно на таком строят большинство объектов.
Разрешение на их возведение дает БТИ, то есть Бюро технической инвентаризации. Утверждает же план строительства районное Архитектурное бюро. В ведомствах запрашивают результаты топографии. Зачем? Об этом в следующей главе.
X. ОФОРМЛЕНИЕ ПЛАНОВ
§ 35. В зависимости от назначения и дальнейшего использования
планов они могут оформляться:
– в виде издательского
оригинала, или
– в виде составительского
(съемочного).
Составительские оригиналы
должны давать возможность изготовлять с
них четкие копии.
Издательские оригиналы
изготавливаются в случаях необходимости получения с них тиражных (литографских)
оттисков.
§ 36. Составительские (съемочные) оригиналы оформляются:
– на копиях с мозаичных
фотопланов, изготовленных на жесткой основе или на прозрачном
малодеформирующемся пластике;
– на чертежной бумаге,
наклеенной на жесткую основу или на прозрачном малодеформирующемся пластике.
Оригиналы оформляются в
следующих цветах красок:
– зеленый – условные знаки
гидрографических объектов, болота, солончаки, ледники и т. д.;
– коричневый –
горизонтали, условные знаки элементов рельефа, каменистых, глинистых,
полигональных и бугристых поверхностей, песков и галечников;
– черный – все остальные
элементы содержания плана.
При оформлении
составительского (съемочного) оригинала главное внимание должно быть уделено
четкости и ясности изображения отдельных предметов, контуров и рельефа.
Условные знаки и шрифты надписей по характеру начертания и размерам должны
соответствовать установленным для планов данного масштаба. При оформлении
составительских оригиналов, кроме вычерчивания, применяется метод деколькомании
(впечатка знаков, надписей, изготовленных на специальной пленке)
ПРИМЕЧАНИЕ: Оригиналы съемки, исполненной на небольших участках
для одноразового использования, могут быть оформлены в карандаше.
§ 37. При необходимости оригиналы могут быть подготовлены к
изданию.
Основными способами
изготовления издательских оригиналов являются:
– гравирование на прозрачных
малодеформирующихся пластиках по копиям, полученным с составительского
(съемочного) оригинала;
– вычерчивание на
малодеформирующемся пластике или на бумаге, наклеенной на малодеформирующуюся
жесткую пластину, по копиям, полученным с составительского (съемочного)
оригинала.
§ 38. При аэрофототопографической съемке одновременно с
составительским (съемочным) оригиналом в случае необходимости может
изготавливаться фотокарта в виде черно-белой копии с мозаичного фотоплана с
горизонталями.
Фотокарта может быть
отпечатана фото или офсетным способом.
ОГЛАВЛЕНИЕ
I. II. Назначение топографических планов III. Проекция, система координат и высот, IV. Содержание топографических планов V. Точность топографических планов VI. Геодезическая основа VII. VIII. Дешифрирование IX. Обновление топографических планов X. |
Масштаб топографических карт. Что он показывает и какие бывают?
Всех приветствую на страницах небольшого поисково-исторического блога. В очередной статье речь снова пойдёт о картах. Если быть точнее, то о топографических картах и их масштабах. Кстати, не так давно я рассказывал о разнице между растровыми и векторными картами.
Ликбез
Для начала давайте разберём, что же такое топографические карты.
Топографическая карта − это карта с подробным изображением местности, содержащая отметки опорных геодезических пунктов, сведения о рельефе, гидрографии, растительности, грунтах, различных постройках, коммуникациях, границах и прочих объектах, расположенных на местности.
В зависимости от масштаба этой самой карты различается число этих самых объектов на карте. Чем он крупнее, тем подробнее изображена местность. Соответственно, с уменьшением масштаба уменьшается и детализация топографической карты.
Масштаб имеет вид отношения двух чисел. Например, 1:100 000 означает, что местность, отрисованная на карте уменьшена в 100 000 раз. При таком масштабе 1 километр дороги будет всего лишь одним сантиметром на бумаге.
Фрагмент карты масштаба 1:100 000
Существует также правило, которое я запомнил ещё с урока географии. Чтобы узнать, сколько метров или километров на местности соответствует 1 сантиметру топокарты, нужно зачеркнуть два последних нуля в правом от двоеточия числе.
Масштабы топографических карт
Существующие масштабы топографических карт можно разделить на несколько групп.
Часть карты масштаба 1:1 000 000
- Топографические планы. Их масштаб очень детален: 1:2000, 1:5000.
- Крупномасштабные топографические карты: 1:10 000, 1:25 000 и 1:50 000.
- Основная военная карта: 1:100 000
- Мелкомасштабные или обзорные топографические карты: 1:200 000, 1:500 000, 1:1 000 000 и более.
Обычно масштаб топографических карт указывается внизу, под рамкой в числовом (отношение) и линейном (прямая линия) виде. Рядом подписывается и расстояние, представленное в одном сантиметре.
Топографическая съёмка 1:500
Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами.
Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:
- Сначала работа проводится в полевых условиях, когда непосредственно проводятся измерения.
- Затем результаты, полученные в поле, обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
- В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или на бумажном носителе.
Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше, системой координат, высотой сечения.
Высота сечения рельефа
Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:
h = d x tg a, где d это расстояние между исследуемыми горизонталями, tg a это тангенс угла, на которой наклонена местность, h высота сечения.
На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.
Система координат
Координаты определяются при помощи тахеометра геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.
Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

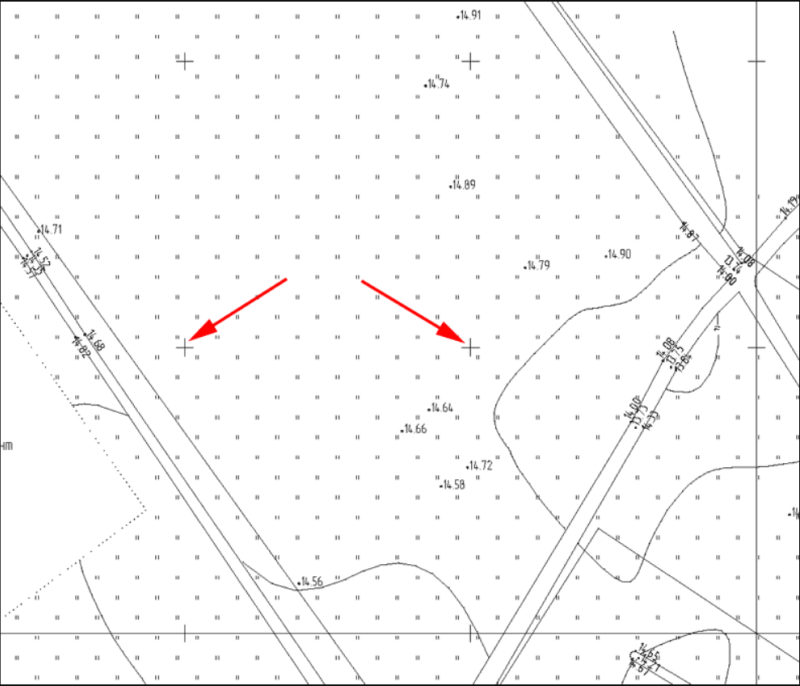

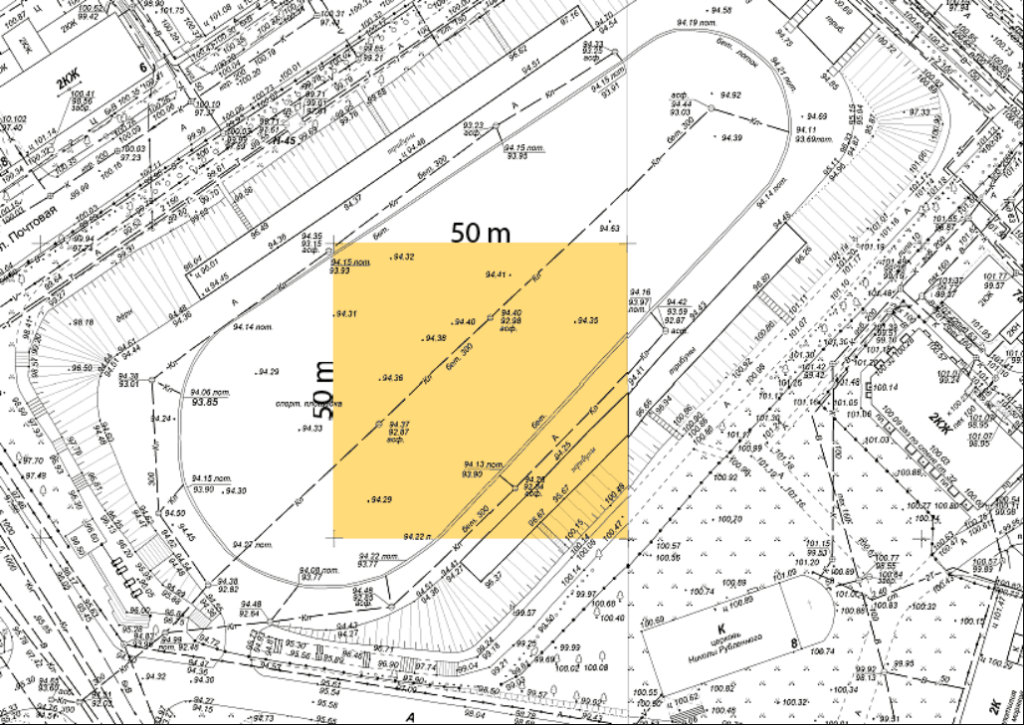

Расстояние между крестами на топосъемке
Сначала разберемся, что это за условный знак. Это координатная сетка, места пересечения точных значений координат. Они могут быть географическими и прямоугольными. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например, прямоугольные координаты используется в государственном кадастровом учете, а географические используются на больших территориях (можно увидеть в GPS навигаторах).
Кресты на топосъемке по правилам расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Расстояние между крестами в масштабе 1:500 составляет 50 метров. Можно проверить масштаб карты от исходного плана в случае копирования или ксерокопии. Расстояние между соседними крестами всегда должно быть 10 см. В случае значительного отклонения от нормы такую карту нельзя использовать.
Если разница в расстоянии между крестами больше двух, то такую карту распечатали, скорее всего, для задач, не требующих соблюдения исходного масштаба. Например, если в масштабе 1 к 500 расстояние между крестами составляет 5 см, то действительный масштаб карты уже 1:1000, но все условные знаки будут искажены.
Зная масштаб топосъемки, можно определить расстояние в метрах между крестами. Для масштаба 1:500 расстояние между крестами составляет 50 метров, 1:1000 — 100м, 1:2000 — 200 метров и т.д. Рассчитать расстояние между крестами на топографической карте любого масштаба просто. Нужно всего лишь поделить знаменатель масштаба на 10.
Вычислить масштаб топосъемки по крестам можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10.
Где применяется?
В соответствии с целями, для того, чтобы получить предельно точные сведения об участке. Геодезические работы (межевание в первую очередь) могут применяться для земель различных категорий, а также – при проведении строительных и архитектурных работ.
- СниП 11-04-2003;
- СП 11-106-97;
- Приказ Минэкономразвития РФ (Требования) № 518 от 17.08.12 г.
Проводится специалистами геодезической компании, в сопровождении кадастрового инженера, от которого таковые получают техническое задание, и которому передают полученные сведения.
Что такое кадастровая съемка земельного участка?
Кадастровая съемка земельного участка — это разновидность кадастровой деятельности, которая заключается в получении данных от геодезистов, последующей их обработке и передаче полученных и обработанных сведений в Государственный кадастр недвижимости (ГКН).
Это понятие следует применять к полноценному процессу кадастровых работ, которое состоит из трёх этапов:
- предварительное планирование;
- геодезические работы на местности;
- камеральные работы.
Соответственно, геодезические замеры составляют лишь часть обозначенной кадастровой деятельности. Но учитывая совокупность значимости таковых, термин кадастровая съёмка допускает применения в том же контексте, несмотря на расширительные функции применения.
Для чего требуется геосъёмка?
При оформлении межевого плана, без геосъёмки не обойтись. Обычно межевой план заказывают, в случаях:
- постановки ЗУ на кадастровый учёт;
- оформления конфигурации и определения площади ЗУ – при нарезке земель;
- при планировании имущественной сделки с землёй;
- возникновения споров с соседями;
- при наложении границ участков;
- при разделении участка;
- при слиянии участков;
- .
Эти и иные ситуации опираются на сведения, полученные в результате геодезических работ. Кроме обозначенного, геосъёмка требуется при оформлении градостроительного проекта – для формирования зон застройки. Посмотреть инструкцию по заполнению ГПЗУ можно в другой нашей статье. Ни один вид измерительных работ не представляет альтернативы в перечисленных ситуациях.
Где делают?
Обращаться следует в геодезическую компанию, по месту расположения объекта недвижимости. Требуется выявить наличие лицензии на обозначенный вид работ.
Подобные компании оказывают работы, связанные с землей: кадастровый учет, межевание, геодезия.
Если в населённом пункте отсутствует данный вид услуг, обратиться можно в отделение кадастра и картографии, подав заявку на межевание.
Стоимость
Цена услуг зависит от региона и обслуживающей компании. Так же повлиять на стоимость межевания могут категория ЗУ и его целевое назначение.
Если геодезические работы оцениваются отдельно от кадастровых – обычно стоимость зависит от числа вбитых колышков. Если они оцениваются совместно с подготовительной и камеральной видами работ – сумма может устанавливаться фиксировано.
Например, в Санкт-Петербурге и Ленинградской области, в Москве и Московской области самыми бюджетными являются следующие цены:
Наш лучший юрист ждет ваш вопрос: 8 (800) 101-43-92
- 4 поворотных точки – от 1,5 тысяч рублей;
- 5-10 точек – от 1 тысячи рублей;
- 11 и более – от 800 рублей.
Как правило, в данную стоимость могут не входить соответствующие значимые услуги:
- Представление межевых знаков с ярлычками или табличками, которые могут заменяться обычными временными колышками.
- Составление и удостоверение акта передачи межевых знаков.
- Передача владельцу плана ЗУ (см. как получить межевой план), выполненного на бумажном носителе.
Действующие в большинстве регионов кадастровые компании, устанавливают приблизительно одинаковые цены. Например, самая актуальная стоимость от 500 рублей до 1 тысячи. Если точек много, используются индивидуальные расчёты.
При организации геодезического сопровождения строительства, каждая точка оценивается в сумму от 1 тысячи рублей.
В средней полосе РФ практикуется подённое геодезическое сопровождение строительства, оплачиваемое от 3 тысяч рублей в день.
Вкупе с кадастровыми работами, геодезические услуги ограничиваются фиксированной стоимостью, из расчёта четырёх поворотных точек. Если их больше – применяются индивидуальные способы оценки.
Топографические работы
Строительные генеральные планы
Межевание надела и геодезические работы
Последовательность чтения
Чтение карты дает возможность наиболее грамотно и полно понимать символьные и условные обозначения, в короткий срок и без ошибок распознавать разновидности объектов.
Помимо чтения важно зрительно воспринимать соотношение между объектами, расположенными на определенном расстоянии в пространстве. Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями
Помимо этого, важно тренироваться на картах разной масштабности
Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями
Помимо этого, важно тренироваться на картах разной масштабности
Рекомендуется следующая последовательность для чтения топографических карт и планов:
- Определение масштаба.
- Поиск различных объектов с выявлением их типа, таких как мосты, заводы.
- Определение места размещения линий связи и электропередач, а также других видов коммуникаций.
- Определение растительности с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
- Выявление гидрографии, к которой относятся реки и озера. Устанавливаются их характеристики.
- Определение рельефа с его характеристиками – наличием гор, склонов, обрывов и оврагов.
- Выявление рельефа при движении по заданному маршруту.
Виды топографической съемки участка
Поскольку топосъемка – это комплекс мер, в конкретных случаях бывает нужна лишь его часть. Отсюда деление работ. В виды топографических съемок включены:
Нивелирование. Оно засекает вертикали на местности. Так становятся понятны высоты объектов на участке. Показатели вычисляют с помощью наклонного луча, гидроуровня, наблюдений за изменением атмосферного давления. Сложная техника дает данные в автоматическом режиме. Так же, для измерения вертикалей используют лазерные нивелиры.

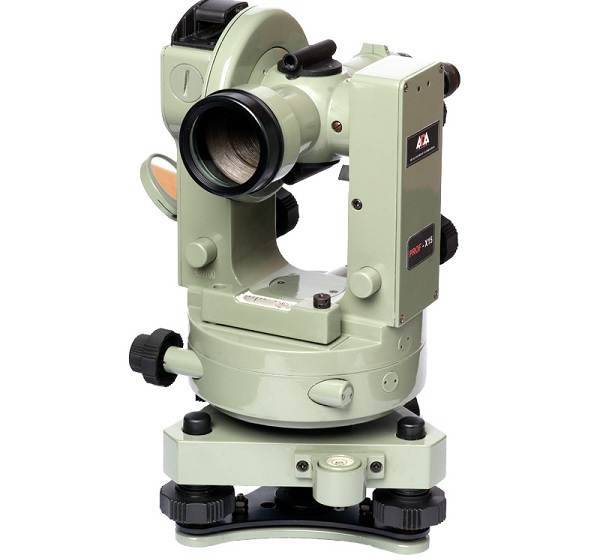

Теодолит. Эта съемка горизонтальная. Название методу дал используемый прибор. Угломер применяют вкупе со стальной лентой. Ими засекают углы и горизонтальные расстояния.
Мензульная съемка предназначена для полевых работ. Нужны углоначертательный прибор и горизонтальный столик. Первый именуют кипрегилем. Столик называется мензулом. Полученные с их помощью данные позволяют сопоставить план топографической съемки с фактической местностью.

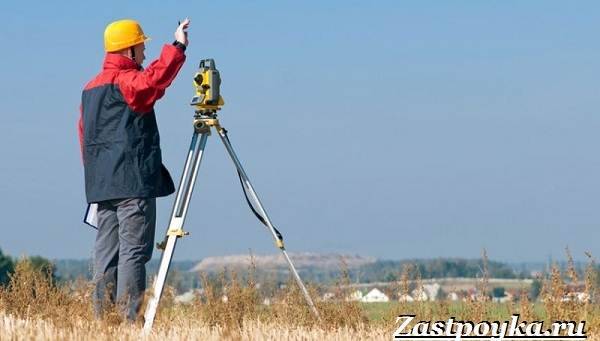

Тахеометрическая съемка измеряет одновременно горизонтальные и вертикальные углы. Расстояние до точек тоже засекается. Удобно для инженерных работ.
Стереофотосъемка осуществляется на земле с 2-ух точек базиса. Так именуют линию отсчета. Метод используют для работ с карьерами, оврагами, горными объектами. Дорожники тоже применяют стереофотосъемку.
Она осуществляется фототеодолитом. Прибор составлен из фотокамеры и теодолита. Последний инструмент из области геодезии определяет направление и измеряет вертикальные и горизонтальные углы.
Аэрофотосъемка требует привязки высотных кадров к сделанным на местности. Нужны дополнительные измерения. Комплекс мер дает наиболее полную и точную картину местности, считается прогрессивным. К подтипу аэросъемки относится фиксация данных со спутников.
Перечисленные виды топосъемки можно разделить на наземные, воздушные и комбинированные. Так же, оправдана классификация на высотные и низинные типы работ. В дополнение топографическая съемка геодезическая бывает узкоспециализированной. К таковой относятся:
- Фасадная съемка. В ее ходе создают план стен. Такой необходим во время реконструкции строений.
- Исполнительная. Проводится для замера зданий и их частей, дабы сверить данные с проектными.
- Подеревная. О ней говорилось в первой главе. Съемка отражает растительность местности.
Топографическая съемка 500, или другого масштаба, актуальна «как правило» в течение 2-ух лет. В кавычках указана фраза из СП «11-104-97». Его называют «Библией топографа».
Документ регламентирует периодическое внесение изменений в план участка. Вносятся они при фактическом наличии. Если перестановок и доработок не было, документ остается актуальным.
Однако, инструкция по топографической съемке указывает, что при манипуляциях с объектом, к примеру, достраивании или продажи повторный вызов специалистов необходим в любом случае. Узнаем, куда и как обращаться.
О масштабе на плане

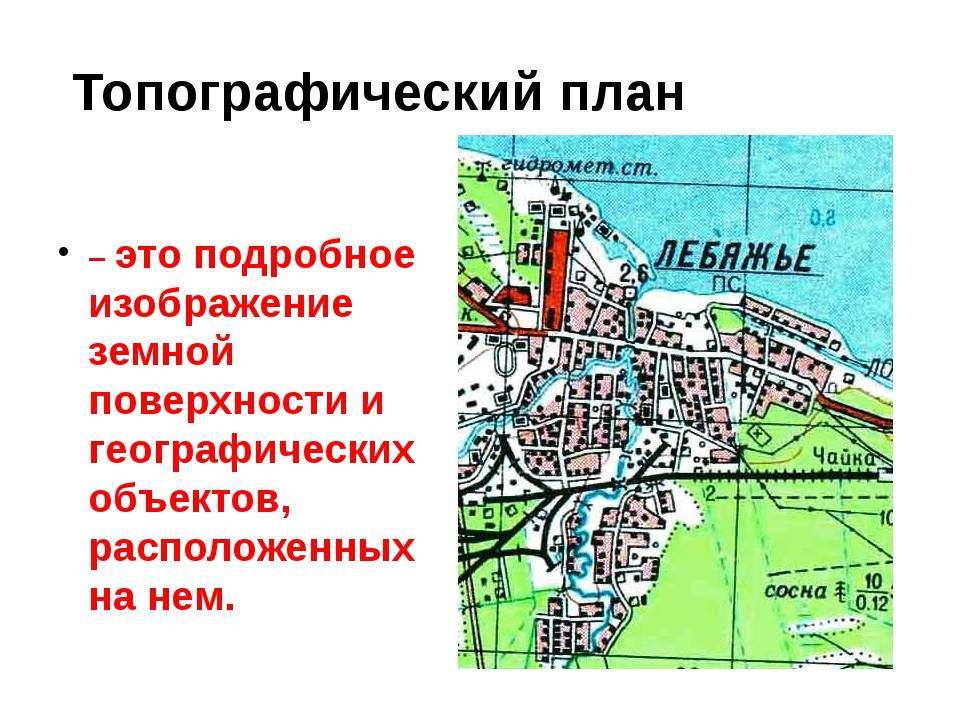

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.
В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.
Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.
Топографические планы при предпроектных изысканиях
Топографические схемы, составленные в масштабе 1:2000, предназначены для:
- составления планов небольших городов, поселков городского типа;
- разработки документов по детальному планированию, а также составления эскизов застройки;
- расчета проекта и создании документации при разработке планов промышленных частей города;
- создания исполнительной документации горнодобывающих предприятий;
- выполнения работ по проектированию автомобильных магистралей и железнодорожных путей;
- составления рабочих схем инженерных сетей, баз для ремонта оборудования и техники, линейных сооружений.
Топопланы местности в масштабе 1:5000 могут браться за основу при создании схем меньшего размера.
Топопланы, полученные в масштабе 1:5000, предназначены для разработки следующих технических документов и проектирования объектов:
- генпланов и проектной документации по строительству первоочередных объектов крупных и средних населенных пунктов, а также для разработки проектов по планированию районов промышленного назначения с территорией, которая превышает 1000 гектар;
- топосъемка автомобильных дорог для проектов со сложной транспортной развязкой при составлении генплана крупного города;
- при разработке схем по размещению районов промышленного, а также жилого назначения в системе крупного и малого населенного пункта;
- при создании технической документации для проектирования сложных узлов в пригородной зоне;
- составлении документов при проектировании предприятий и комбинатов горнодобывающей отрасли.
Топосъемка для проектирования с целью создания плана местности или геоподосновы в масштабе 1:1000 необходима для:
- решения задач по озеленению территории и выполнению проектных работ в парках;
- составления документации на проектирование плотин, вспомогательных сооружений гидроэлектростанций;
- разработки документов на строительство горно-обогатительных и добывающих предприятий.
Планы местности или геоподоснова, составленные в масштабе 1:100, являются основными при учете коммуникаций, на них отображаются все подземные сети с указанием их характеристик.
