Виды мелкозаглубленного ленточного фундамента (мелкого заложения)
В зависимости от вида МЗЛФ будет отличатся технология его устройства. Поэтому, следует коротко ознакомится с главными из них:
Заливается непосредственно на строительной площадке, в результате получается бесшовная лента
Ленточный блочный мелкозаглубленный фундамент
Блоки покупаются в готовом виде, или изготавливаются отдельно, а на стройплощадке только собираются. В качестве крепежного материала используется раствор цемента.
Ленточный блочный мелкозаглубленный фундамент — схема
Каждый из них имеет свои достоинства и недостатки. Но, в целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.
Статья по теме: Выравнивание стен гипсокартоном на клей или каркас
Выполнение работ
В чем опасность
Пучением почвы называют явление природы, которое может наблюдаться при совпадении пары факторов:
- наличия воды;
- понижения температурного режима ниже 0 градусов.
Вода является необычным веществом. Только она способна в момент замерзания расширяться, от чего почва увеличивает свои объемы. Одновременно с этим возникает напряжение, стремящееся вытолкнуть фундаментное основание из земли.
Деформирования равномерного характера особой опасности для здания не представляют, но при пучении они проходят неравномерно. В середине объекта температура почвенного покрова выше, воздействие пучения не такое сильное. Ближе к краям это явление усиливается, так как прогрев от помещений понижается. Стены наружного типа поднимаются больше по сравнению с внутренними, что становится причиной образования в стенах и фундаментной основе трещин.
Фундамент — плита, плитный фундамент
|
| Стены дома опираются на плиту фундамента |
Фундамент в виде монолитной железобетонной плиты под всей площадью дома
— еще один вариант мелко заглубленного фундамента.
Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.
Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке.
Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.
|
| Стены дома опираются на мелко заглубленный ленточный фундамент с монолитной плитой подвесного пола по грунту. |
Следует различать
плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.
В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.
В этом варианте монолитная железобетонная плита пола не участвует в передаче нагрузки от веса здания на грунт
, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.
Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».
Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости
. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.
Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома
посредством устройства вертикальной планировки,дренажных сооружений, водосборных канав, лотков, траншей и т.п.
Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах. Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте
Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.
Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень велика.Самостоятельный выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.
Проектирование фундамента для строительства дома разумнее заказать специалистам.
Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.
Выбери тип фундамента для своего дома —
Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.
Смотреть!
— все опросы
Следующая статья:
Предыдущая статья:
⇆

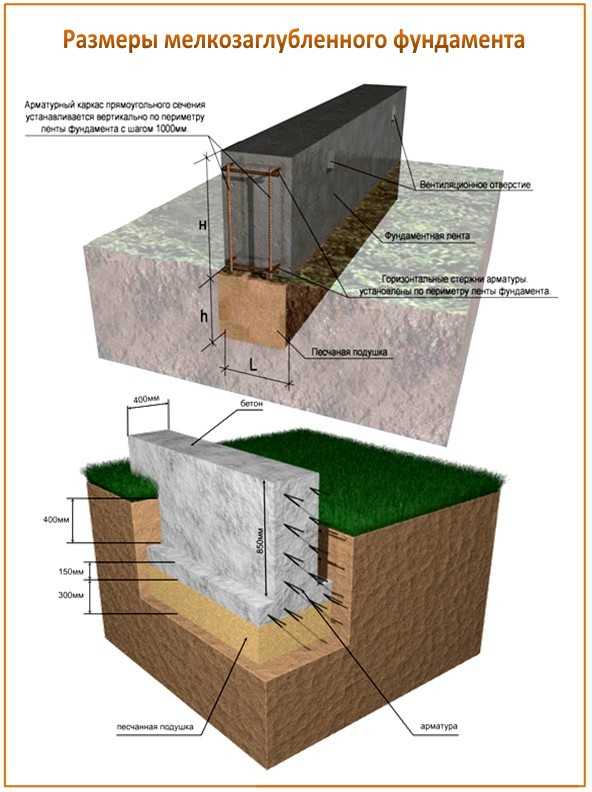

Мелкозаглубленный ленточный фундамент
Важный плюс мелкозаглубленного ленточного фундамента — его универсальность. На нем можно возвести самые разные строения, можно сделать мелкозаглубленный фундамент для дома, бани, гаража, беседки, пристройки.
Мелкий тип основания хорошо подходит для пучинистых почв, обеспечивает устойчивость здания. Мелкозаглубленная армированная монолитная лента обладает достаточной прочностью.
Его устройство экономичнее, чем использование других мер противодействия пучению: замене глинистого или суглинистого грунта до точки промерзания на песок или использование свай, хотя часто ленту комбинируют с буронабивными сваями.
Расчет МЗЛФ
Перед тем, как делать фундамент своими руками, необходимо рассчитать количество бетона. Его масса вычисляется из геометрических размеров основания и плотности бетона. Для определения объема фундамента необходимо взять длину будущей фундаментной ленты, которая равна периметру здания плюс длина всех внутренних несущих стен, умножить ее на высоту и ширину ленты в метрах. Лента находится по периметру здания, а также под внутренними несущими стенами. Высоту ленты делают около 40 см.
Плотность бетона зависит от марки. Из этой величины вычитается объем арматуры — получают объем бетона. Масса фундамента получается умножением его объема на плотность.
Подготовка площадки и песчаной подушки
Далее размеры основания выносятся на местность. Отмечаются его контуры при помощи шнура, натянутого на колышки. Чтобы построить ровный прямоугольник, сравнивают его диагонали: они должны быть одинаковой длины.
Следующий этап — подготовка площадки. Ее расчищают от мусора, снимают плодородный слой почвы на месте будущей ленты, копают траншеи нужной глубины — от 50 до 70 см, 20 см из них займет песочная подушка. Затем боковые откосы траншеи выстилают гидроизолирующим материалом: специальной пленкой или обычным толем. Далее насыпают песчаную подушку из нескольких слоев толщиной по 20-30 см. Каждый слой тщательно утрамбовывают.
Опалубка
Опалубку для МЗЛФ делают обычно из обрезной доски
Важно прочно скрепить доски между собой, чтобы опалубка не развалилась под давлением бетона. Как делается опалубка и скрепляются между собой доски, показано на рисунке
После установки опалубки в нее укладывают гидроизолирующий материал.
https://youtube.com/watch?v=VqNYFB-8C5Y
Армирование
Армирование — очень важный этап создания фундамента, именно арматура отвечает за его прочность. Для мелкозаглубленного фундамента на пучинистом грунте используют стальные прутки D12-D16, которые располагают вдоль и поперек ленты, связывая вязальной проволокой. Каркас для МЗЛФ представляет собой два армирующих пояса, в каждом из которых по 5 прутков и поперечные перемычки между ними.
Бетон
Обычно для мелкозаглубленных фундаментов частных домов используют бетон марки М200. Для каркасного дома этого будет достаточно, но для более тяжелой конструкции следует взять марку бетона от М250. Для строительства на сильно пучинистом грунте используют бетон марки М350.
Можно купить готовый (товарный) бетон, а можно приготовить его самостоятельно. В таблице приведены пропорции цемента и песка для разных марок бетона.
Для правильного бетонирования нужно иметь в виду следующее:
- Нельзя сбрасывать бетон с высоты более 0,5 м.
- Лучше бетонировать весь мелкозаглубленный фундамент за один прием (за один день с перерывом не больше 2 часов).
- Обязательно уплотняют бетон. Для этого применяют вибратор или делают это вручную.
Дренаж
Дренаж отводит влагу из почвы, вследствие чего пучение уменьшается. Перфорированные дренажные трубы прокладывают по всему периметру подошвы фундамента. Для этого выкапывают траншею глубиной до песчаной подушки под мелкозаглубленный фундамент, кладут в нее обернутые геотекстилем трубы и засыпают траншею щебнем. Сверху делают отмостку.
Гидроизоляция
Гидроизоляция фундамента на пучинистом грунте увеличивает его срок службы и уменьшает влияние сил пучения. Для гидроизоляции используют обмазочные материалы, такие как битум, рулонные, например, рубероид или более современные варианты. Также существует объемная гидроизоляция фундамента — она предусматривает обработку проникающими растворами, которые меняют молекулярную структуру бетона и не пропускают в него воду. Обмазочная гидроизоляция самая дешевая, но самая недолговечная, поэтому чаще на фундамент своими руками наклеивают или наплавляют рулонные материалы.
Распространенный вариант — приклеивание рубероида на горячую мастику.

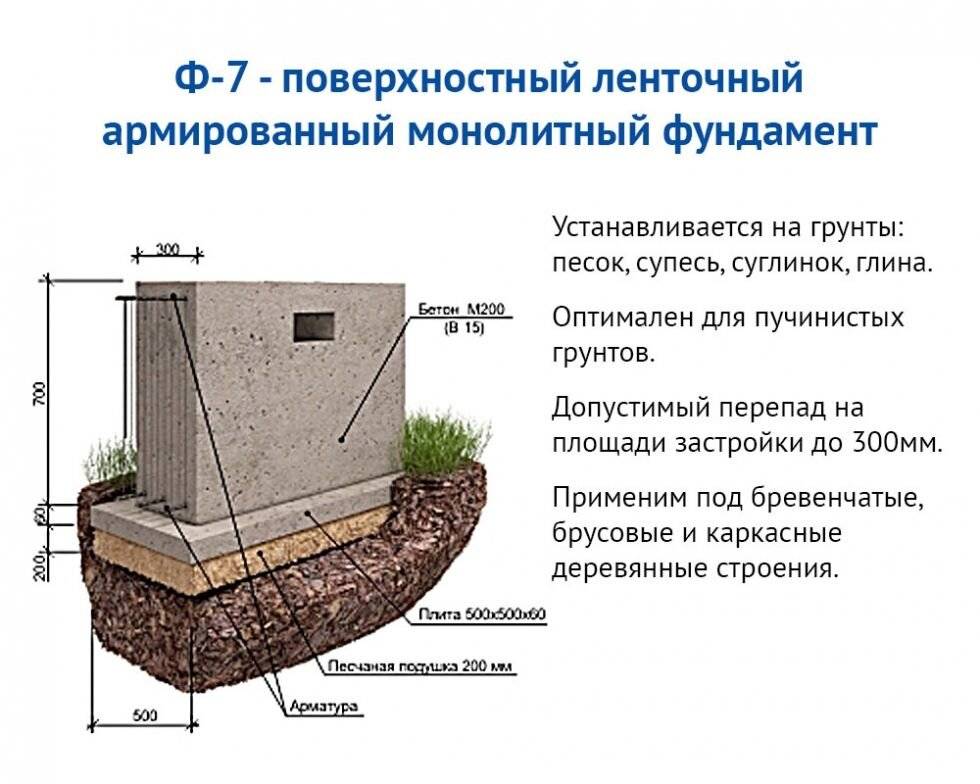

Ленточный
Мелкозаглубленный ленточный фундамент — наиболее распространенный тип конструкций, предназначенных для пучинистых грунтов. Такое основание может спокойно выдерживать кирпичные и деревянные постройки, а также здания, сделанные из пеноблоков. Двухэтажные дома тоже могут быть построены на данном типе фундамента.
Этот вариант отличается изрядной долговечностью и надежностью, именно его выбирает большинство владельцев земельных участков для своих новых домов. К тому же возведение такого фундамента не слишком дорого, а сама работа элементарна, и не занимает много времени. А вот как происходит устройство сборного ленточного фундамента, и как это сделать правильно своими руками, указано в данной статье.
На видео – особенности ленточного фундамента:
В данном случае фундамент представляет собой бетонную ленту, укрепленную армированным поясом-каркасом. Котлован для такого фундамента роется на глубину от 50 до 70 см. На дно котлована насыпается небольшим (20-30 см) слоем песок, и утрамбовывается. Такая песчаная подушка необходима для более надежной установки конструкции. После всех предварительных работ котлован заливается вместе с арматурой жидким бетоном. Самый же верхний слой арматуры укладывается поверх бетонной смеси, когда последняя еще не застыла.
Внимание: для соединения частей арматуры друг с другом нельзя использовать сварочный аппарат, так он не сможет обеспечить достаточную надежность конструкции. Соединяют куски арматуры при помощи прочной вязальной проволоки. Ленточный малозаглубленный фундамент может быть изготовлен либо из железобетонных конструкций, либо быть монолитным
Первый вариант может быть возведен в любое время года, и прост в установке. Минус здесь высокая стоимость, и недостаточная степень герметичности основания. Порой железобетонный фундамент пропускает грунтовую воду, если гидроизоляция была сделана с нарушениями
Ленточный малозаглубленный фундамент может быть изготовлен либо из железобетонных конструкций, либо быть монолитным. Первый вариант может быть возведен в любое время года, и прост в установке. Минус здесь высокая стоимость, и недостаточная степень герметичности основания. Порой железобетонный фундамент пропускает грунтовую воду, если гидроизоляция была сделана с нарушениями.
Монолитный же вариант производится на высококачественном бетоне, и более сложен при возведении. Внутри монолита установлен прочный армированный каркас, придающий надежность и устойчивость всей конструкции.
А вот как выглядит плитно свайный фундамент, и в каком случае его стоит применять, и как именно,очень подробно изложено в данной статье.

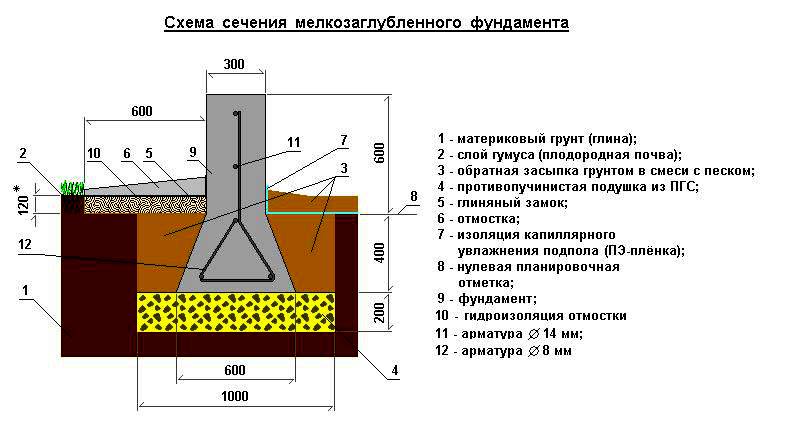

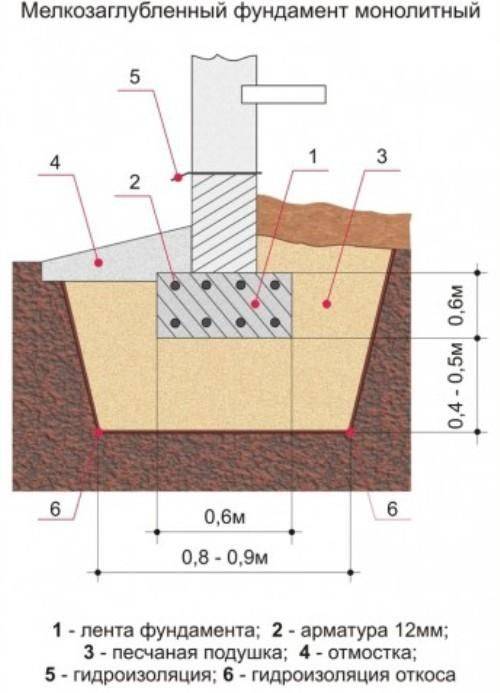

Мелкозаглубленный фундамент – что это?
Строительная отрасль постоянно развивается и на проблемных грунтах давно используются новые технологии.
Особенности основания:
- ленточный фундамент выполняется на основе рабочего раствора высокой марки М200/М300;
- моделируются исключительно монолитные конструкции;
- траншеи выкапывают нестандартной ширины (в сторону увеличения). Это необходимо для последующей подсыпки и теплоизоляции;
- слой песчано-гравийной подушки составляет не менее 20 см;
- широко применяется утепление подошвы основания экструдированным пенополистиролом, который воспринимает высокие механические нагрузки. Этот шаг требует увеличения площади основания;
- боковые поверхности основания гидроизолируются и утепляются;
- при засыпке полостей используется щебень, песок или смесь этих материалов.
Если все указанные параметры соблюдены, мелкозаглубленное основание размещается на глубине м, что экономит около 45% стоимости работ, проводимых на ленточном фундаменте.
Выполнение работ
Технологический процесс строительства следующий: выполняется разметка, роется траншея, устраивается подушка, укладывается труба дренажа (если есть в этом необходимость), делается отмостка с утеплением и гидроизоляция, устанавливается армирующий каркас, заливается бетонный раствор или устанавливаются блоки, выполняется утепление. Ничего сложного здесь нет, и мелкозаглубленный фундамент на пучинистом грунте вы вполне сможете устроить своими руками. Чтобы процесс строительных работ не вызывал сложностей, приведем некоторые рекомендации по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах.
Подготовительные работы и расчет
Массу его определяют, исходя из геометрических параметров фундаментной основы и плотности раствора. Чтобы найти объем основы, беру длину фундамента, равную периметру здания и длине внутренних стен несущего типа, умножают на ширину и высоту ленту, предварительно переведя значения в метры.
Плотность бетонного раствора зависит от его марки. Из его объема отнимаем потребность в арматуре (объем металла), и у нас получится необходимое количество бетонной смеси. Умножив это значение на показатель плотности бетона, получим его массу.
Переходим к подготовительным работам, для чего размеры фундаментной основы переносятся на участок местности, запланированный под строительство. Контуры размечаются шнуром, натянутым по колышкам.
Следующий этап строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах своими руками – подготовка площадки под застройку. Ее необходимо очистить от мусора, снять верхний слой плодородной земли.
Траншею копают необходимой глубины. Как правило, эта величина составляет о пятидесяти до семидесяти сантиметров, двадцать из которых отводится под устройство песчаной подушки. После этого боковые стены фундаментной траншеи выстилаются материалом для гидроизоляции. Для этого используют толь или специальную пленку.
Слоями насыпается на дно траншеи песок и тщательно трамбуется, пока высота подушки не достигнет двух десятков сантиметров.
Построение опалубки
Лучше всего для этого использовать обрезные доски. Их прочно скрепляют, чтобы опалубочные щиты под давлением бетонной смеси не развалились.
Щиты выставляются вдоль фундаментной траншеи с двух сторон, подпираются брусами. Для придания дополнительной прочности их соединяют перемычками. Высота щитов должна соответствовать значению цокольной части, остающейся над поверхностью земли.
Армирование
Для того, чтобы придать бетонной смеси нужную прочность, в ее основу закладывают арматурный каркас. Для плетения сетки используют стальные прутья сечением 1.2 – 2 см, которые связываются простой проволокой.
Для каждого ряда используют от четырех до шести прутьев. Работа вполне выполнима своими руками, так как сетка вяжется легко. Фундаментная основа с таким каркасом прослужит значительно дольше, так как данный вариант меньше подвергается воздействию температурных перепадов.
Устанавливая в траншее арматурную решетку, рекомендуется использовать пластиковую трубу, из которой нарезаются подставки
Такая мера предосторожности необходима, чтобы острые края металла преждевременно не повредили гидроизоляционный слой
Готовая сетка укладывается аккуратно, конструкция должна получиться единым целым, чтобы образовалась монолитная жесткость
Армированию уделяется особое внимание, так как каркас своей сутью представляет фундаментный скелет
Гидроизоляция
Перед установкой арматурного каркаса устраивается гидроизоляционный слой. Для этого по песчаной подушке раскладывается простой полиэтилен, старый рубероид либо иные битумно-полимерные материалы.
Материал для гидроизоляции укладывается таким образом, чтобы его края выступали за щиты опалубочной конструкции.
Бетонирование
Заключительный этап строительства фундаментной основы – заливка в подготовленную траншею бетонного раствора. Его готовят непосредственно перед началом бетонирования. Для этого потребуются:
- чистый песок;
- цементный материал;
- вода;
- щебенка.
Во время заливания смеси необходимо выполнять вибрирование, используя специальное оснащение или простую палку. Основная цель – удалить пузырьки воздуха, образующие пустотные участки. Такая работа придаст вашему фундаменту дополнительную прочность.
Смесь тщательно трамбуется и выравнивается, чтобы на поверхность фундамента легко выполнялась кладка строительных материалов.
Армирование фундамента и вязка
Армирование ленточного фундамента в сейсмических районах. Узлы армирования углов фундамента
Теперь перейдем к конкретным узлам с разбором «полетов».
Вот неправильные варианты, которые очень любят халтурщики всех мастей и неграмотные строители:
Вот как раз справа на рисунке Б так называемая «сетка» халтурщика, а слева на рисунке А почти правильная схема малограмотного строителя.
Вот как правильное армирование согласно правилам СНиП превратилось в неправильное. В своей популярной книге В. Сажин «Не зарывайте фундамент вглубь» привел схему армирования, но сварными сетками с усилением арматурой стыка. А народу через череду трансформаций сначала убрал усиление, потом сетку и начал вязать обычную «сетку». Так и получились неправильные узлы в углах и в Т-образных пересечениях стен.
А вот правильная схема армирования угла ленточного фундамента с Г-образными элементами
Обратите внимание, что внутренний стержень заходит в глубь каркаса и привязывается с внутренней стороны наружного стержня. Так же обратите внимание на перехлест стержней в 50 диаметров. Вот как раз такая схема заставляет фундамент работать как единое целое, распределяя нагрузку вглубь бетона
Вот как раз такая схема заставляет фундамент работать как единое целое, распределяя нагрузку вглубь бетона.
Я в серьезных чертежах встречал меньший нахлест, но там использовались такие вставки для сварки балок балкона. В принципе, можно использовать эту схему со сваркой, вот только будет очень тяжело подлезть к нижним стержням в неширокий армокаркас.

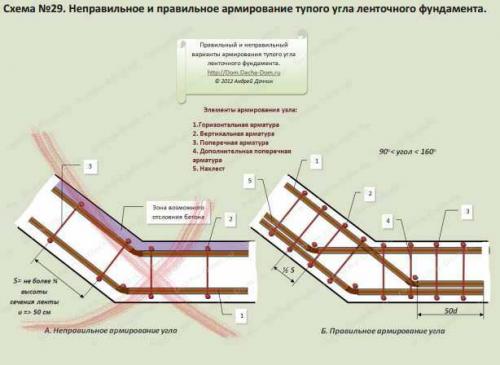

А вот еще одна неправильная схема армирования тупого угла. Ошибка та же самая, только изменился угол. Не смотрите, что это фундамент, когда будете лить монолитную лестницу, то там все абсолютно тоже! Именно так из плиты перекрытия выходят выпуска и заходят в лестничный марш.
Вот еще один вариант, но тут без П-элементов, которые заменяются Г-образными элементами.
Пучинистые грунты, чем опасны
Зимой, при отрицательных температурах вода, находящаяся в почве, замерзает, грунт расширяется, изменяется плотность, пласты приходят в движение, воздействуя на объекты, находящиеся в непосредственной близости. Процесс называется пучение грунта.
Пучинистость
Нагрузки внутри почвы возникают сильные, — монолитные тяжелейшие основы могут быть вытолкнуты из грунта. Для предотвращения применяются решения – заглубляют фундамент ниже уровня промерзания, формируют базы сверху почвы, создают плавающие подушки, полностью заменяют пучинистые грунты.
Грунты различаются минеральным составом, который отличает их по признаку капиллярной активности, дренажа воды. Когда почва состоит из песка крупной фракции, вода не задерживается, а в глинистых — напротив. В первом случае зимой замерзать нечему, во втором – вода застынет, расшириться, почва «поползёт».
Утепление мелкозаглубленного фундамента
Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции
Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю
Различают наружную и внутреннюю теплоизоляцию МЗЛФ
Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:
Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:
Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.
Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.
Частые ошибки и способы их избежать
- Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.
- Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
- Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.
Установка столбчатого фундамента
В случае невысокой массы будущего строения и отсутствия мансарды или второго этажа для бани 3х4 вполне подойдет столбчатый фундамент. Его использование позволит значительно снизить общие затраты на проведения строительства, так как отсутствует необходимость в приобретении или изготовлении большого количества бетонной смеси и арматуры.
Столбчатый фундамент для бани
Столбики можно изготовить из качественного кирпича или бетонных блоков того или иного состава. Для монтажа предварительно выполняем разметку местности в месте будущего строительства.
Разметка территории под столбчатый фундамент.
Размер фундамента под баню 3х4 мы определили. С ориентированием его по сторонам света и взаимном расположении с имеющимися на участке строениями тоже. Теперь на очищенной территории забейте два куска арматуры или деревянных колышка на расстоянии 3 метра друг от друга. Это будет разметка первой короткой стены.
Следующий штырь должен отстоять от правого на расстояние 4 метра, а левого – 5 метров. Дело в том, что стороны классического прямоугольного треугольника соотносятся как 3:4:5. Следовательно, на местности легко получить прямой угол с помощью двух рулеток и предустановленных двух стержней. В нашем случае мы легко разметим своими руками следующую стену бани 3х4 метра. Оставшийся четвертый штырь также ориентируем с помощью двух рулеток на расстояние 4 и 5 метров.
Разметка под столбчатый фундамент
Дополнительно для обозначения периметра между стержнями протягивают прочный капроновый шнур и обвязывают им угловые колышки. Углубления для столбиков фундамента должны располагаться в углах строения, в местах соединения внешних стен с перегородками и по периметру. В нашем случае достаточно будет угловых, стыковочных столбиков и одного посередине перегородки.
Копаем углубления под столбики
Следующий этап – изготовление углублений. Использовать строительную технику в этом случае нецелесообразно. Для работы своими руками вам потребуются следующие инструменты:
- Лопата штыковая;
- Лопата совковая;
- Кирка или кайло;
- Топор для подрубания встречающихся корней;
Изготавливаем углубления под столбики
Размер углубления в плане должен быть в пределах 60х60 – 80х80 см. это необходимо для свободного расположения при копке и дальнейшей кладке столбиков. Глубина ям зависит от вида грунта, его увлажненности и рассчитанной массы строения.
Кладка столбиков фундамента
Как отмечалось, столбчатый фундамент – достаточно простой для изготовления своими руками вид оснований. Кроме этого, его использование экономически выгодно. Для изготовления на дно подготовленных углублений насыпаем по паре ведер чистого сеяного песка, слегка увлажняем его дождеванием из лейки и тщательно утрамбовываем.
На песчаную подушку делаем заливку из бетона. Для этого предварительно изготавливаем армирующую сетку из прутьев диаметром 10-12 мм, соединив стержни сварным швом или скрутив мягкой стальной проволокой. Далее на песок выкладываем бетон слоем 10 см, кладем сетку и вновь выкладываем бетон. Общая толщина слоя не должна превышать 20 см.
Бетону даем выстояться несколько дней для приобретения максимальной прочности. Далее на него выкладываем столбики. Для них лучше использовать полнотелый керамический кирпич, обладающий высокой влагостойкостью. Вместо него подойдут и цементные фундаментные блоки. Бетонная заливка в этом случае должна быть больше на 40-50 см, а вместо песчаной подушки лучше сделать щебеночную.
Кладку кирпича и блоков своими руками выполняют на цементно-песчаный раствор марок М400 и выше. Толщина швов для кирпича не должна превышать 1 см, для блоков – 1,5 см. Столбики поднимаем над уровнем почвы на 25-30 см. свободные части ям засыпаем ранее извлеченным грунтом. Верхние торцы фундаментных элементов покрываем рубероидом для гидроизоляции. По данной технологии можно изготовить фундамент под баню 3х3 своими руками.
Утепление фундаментной основы
Особенности устройства фундамента на пучинистом грунте
Пучинистая почва является не безупречным вариантом для строительства того или иного здания. Дело в том, что для возведения какого-либо сооружения на таком участке понадобится решить ряд задач.
Способы решения проблем с пучением почвы
Первый вариант заключается в замене пучинистой почвы на песок до уровня промерзания. Этот метод признан самым эффективным. Единственный недостаток – высокая стоимость
В связи с этим специалисты рекомендуют акцентировать свое внимание на втором варианте
Он предусматривает использование заглубленных фундаментов, который закладываются ниже линии промерзания почвы. К таким конструкциям относятся столбчатые и свайные фундаменты. Конечно, их сооружения не всегда являются финансово выгодными.

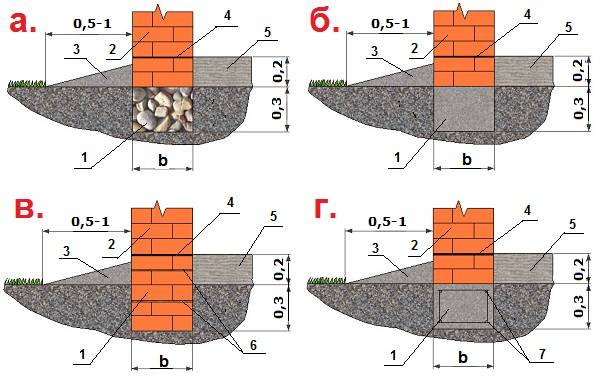

Мелкозаглубленные и незаглубленные фундаменты
Как уже было сказано, для возведения дома или другого здания на пучинистых грунтах используют определенные типы основания. Оптимальным вариантом здесь станет сооружение мелкозаглубленного или незаглубленного фундамента. Такие конструкции легко противостоят пучению грунта, которое возникает в зимний период. Особой популярностью здесь пользуется мелкозаглубленный ленточный фундамент. С его помощью можно создать надежное и долговечное основание для будущего дома. Он отличается простотой возведения и довольно невысокой ценой.
Неплохим вариантом является и устройство мелкозаглубленного ленточного основания. Оно обладает довольно высокой прочностью и обеспечивает устойчивость строения. Такая конструкция хорошо противостоит пучению, что позволяет исключить опасные для строения усадки. Основание представляет собой монолитную конструкцию из железобетона, которая располагается на небольшой глубине.
Когда фундамент будет сооружен, приступают к устройству дренажной системы, с помощью которой будет осуществляться отвод влаги от строения. При заливке бетона не стоит забывать об устройстве армированного пояса, а также использовании вибраторов. Это позволит качественно провести бетонные работы и в результате соорудить надежное основания для дома.
ЛМЗФ
Конструкция представляет собой замкнутую ленту из бетона и пояса, который состоит из армированных металлических прутьев. Возведение фундамента выполняется по определенной схеме. Вначале вырывается котлован глубиной 50-70 см. Дальше на откосы укладывают гидроизоляцию из толи или плотной полиэтиленовой пленки.
После этого котлован слоями засыпается песком. Здесь толщина одного слоя составляет от 20 до 30 см. Перед тем как насыпать новый слой, предыдущий необходимо тщательно утрамбовать. После того как это будет сделано, приступают к установке опалубки. На дно опалубки, непосредственно на песок, укладывается слой гидроизоляции и металлические пруты диаметром 12 см. Теперь можно приступать к заливке бетона. При этом стоит помнить, что еще один армированный пояс будет укладываться непосредственно на сырой бетон.
При сооружении ленточного фундамента стоит учесть множество факторов. Так, например, для соединения прутов в армированном поясе используют исключительно вязальную проволоку. Один пояс сооружается из пяти прутов, которые соединяются между собой перемычками. Шаг между перемычками должен составлять не меньше 50 см. Если не учесть такие незначительные нюансы, то это может негативно сказаться на прочности основания.
Ленточный фундамент и грунты: почему это так важно
Способы возведения фундаментов на пучинистых грунтах
Наиболее распространенным решением этой проблемы является глубокое закладывание фундамента, основа которого в результате будет находиться ниже уровня замерзания грунта.
Материлы и инструменты для строительства фундамента на пучинистых грунтах:
Схема заглубленного столбчатого фундамента на пучинистом грунте.
- цемент;
- песок;
- гравий;
- щебень;
- вода;
- бетон;
- арматура;
- лопата;
- бетономешалка.
Такое решение надежно предотвращает воздействие вспучивания в нижней части фундамента, но боковые стенки при этом не получат надежной защиты от деформационного воздействия. Если основание будет недостаточно прочным, его материал может быть смещен или деформирован.
При закладывании фундамента для пучинистых грунтов на большую глубину требуется большое количество материала, поэтому такой фундамент обходится достаточно дорого. Оптимально фундамент на пучинистом грунте должен хорошо сопротивляться воздействию вспучивания и равномерно распределять деформацию по всей поверхности основания, чтобы она меньше действовала на боковые поверхности.
С этой проблемой хорошо справляются мелкоуглубленные фундаменты, нивелирующие влияние проблемного грунта по касательным, поскольку основание в этом случае является монолитным. Чтобы такой фундамент для пучинистых грунтов лучше справлялся со своей работой, под ним необходимо устроить специальную подушку из материалов, не подверженных вспучиванию. Как правило, для этого используют щебень среднего размера или песок.
После заливки основания бетонной смесью следует проложить его внешнюю сторону до самой подушки непучинистыми материалами, после чего присыпать землей.
