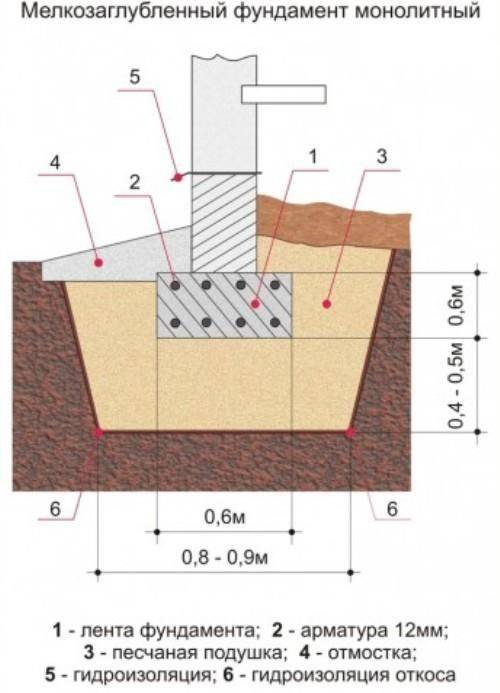

Виды мелкозаглубленных фундаментов и технология укладки

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Устройство мелко заглубленного ленточного фундамента для дома без подвала

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты


учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

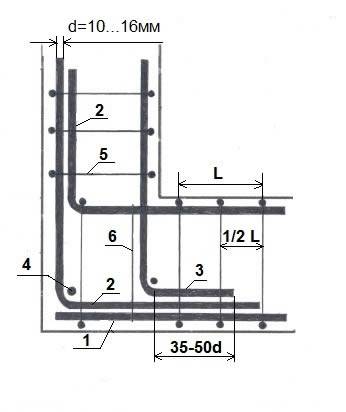

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить  горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Условия для заложения мало заглубленного фундамента

Для того чтобы основание прослужило долгий срок службы, необходимо сделать расчет опираясь на следующие виды характеристик:

  • Уровень промерзания грунта
  • Уровень залежей подземных вод
  • Разновидность почвы и все ее характеристики.

Остановимся подробней на данной теме:

  • Прежде чем возводить фундамент, следует обратить свой взор на общий климат данного района, где будет происходить будущее строительство. От этого далее и отталкиваются на какую глубину возводить фундамент. Такая процедура просто необходимо, так как таким методом можно впоследствии предупредить деформирование и потрескивание фундамента при низких температурах. При холодном климате дома возведенные на небольшую глубину назвать качественными постройками просто не возможно. Так что приобретение готового здания сразу же отпадает, лучше всего построить самому добросовестно, качественно и на большой срок эксплуатации.
  • Пролегание подземных вод, также считается необходимым фактором, на который делают свой акцент. Если на вашем участке грунтовые воды пролегают высоко к поверхности, то возведение основания на большую глубину не желательно. Это объясняется тем, что при заглубленном фундаменте есть вариант затопления цоколя и далее произойдет полное разрушение бетона. Для избегания таких последствий стоит не возвышать сооружение на большую высоту.
  • Разновидность почвы. Пожалуй это важный пункт при закладывании основания. Ведь пучинистые грунты и плавающие земли не должны послужить последствием разрушения здания. Также при возведение фундамента стоит обращать свой взор на состав грунта. Ведь торфяные и песчаные почвы требуют определенных для себя условий. При не соблюдении всех правил может повлечь за собой не качественное выполнение и последствием будет не долгий срок службы основания.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Технология устройства

Строительство можно разделить на несколько этапов:

Подготовительный:

До начала строительных работ необходимо спроектировать фундамент и произвести своими руками его расчеты по несущей способности грунта. В первую очередь нужно определиться с его размерами и рассчитать его вес вместе с домом. Далее вычисляется площадь опоры и какое давление будет оказывать на эту опору вся постройка. Полученный результат необходимо сравнить с данными о несущей способности грунта. При необходимости следует внести определенные изменения.

Если окажется, что грунт очень слабый (илистый или торфяник), то его рекомендуется заменить. Для этого необходимо вырыть котлован такой глубины, на которую будет закладываться фундамент и заложить в него новый грунт. Также не стоит забывать о таких вещах, как мусор, высокая и ненужная трава. Их лучше убрать заранее, чтобы они не мешали процессу строительства.

Разметка:

Используя колышки и веревку, необходимо разметить на строительном участке размеры ленточного фундамента. Следует учитывать, что от ровности разметки зависит ровность основания. Принцип работы следующий: колышками отмечают внутренние и внешние углы, а затем между ними натягивают веревку. В итоге должен получиться своеобразный макет будущей основы дома.

Земляные работы:

На этом этапе необходимо прорыть своими руками траншею по нанесенной разметке. Стенки траншеи должны быть ровными. Фундамент, залитый в кривую траншею, повторит ее контуры. Выравнивать его потом очень сложно.

Песчаная или щебеночная подушка:

Для организации подушки на дно траншеи нужно насыпать 10−15 см крупно- или среднезернистого песка. На него укладывается такой же толщины слой щебня. Смысл подушки в том, чтобы установить фундамент на непучинистый грунт.

Опалубка:

Она бывает промышленная и самодельная. В первом варианте для изготовления используется пластик, оцинкованная или нержавеющая сталь. При изготовлении опалубки своими руками используются доски 25−30 мм толщиной. Также потребуются гвозди и молоток. Желательно обработать доски рубанком с той стороны, которой они будут соприкасаться с цементом. Затем их нужно опустить на дно траншеи и отцентровать. Доски должны прилегать друг к другу очень плотно. Также их необходимо скрепить снаружи опалубки с помощью вертикально расположенных деревянных реек.

Армирование:

Армирование делают с целью укрепления фундамента. В качестве материала используют стальную арматуру 10−12 мм толщиной. Из нее своими руками изготавливают арматурный каркас, который выглядит как 2 и более горизонтально расположенных параллельных арматурных пояса. Пояса скрепляются при помощи вертикальных арматурных стоек на расстоянии друг от друга 30−40 см. Вся конструкция крепится с арматурными перемычками с помощью специальной проволоки или сварки. Готовый каркас опускают в опалубку. Следует учесть, что расстояния от края опалубки до ближайшего прута должно составлять 5 см или больше.

Заливка бетона:

Перед заливкой бетона необходимо сильно намочить водой деревянную опалубку. Это нужно для того, чтобы древесина не впитала влагу залитого раствора. После этого можно заливать бетон. Вниз кладут слой гидроизоляции. Для заливки можно использовать бетонный или цементный раствор. Если ленточный фундамент будет без армирования, тогда в раствор нужно добавить гравий или щебень.

Гидроизоляция:

После высыхания бетона убирают опалубку. С боков фундамента необходимо проложить слой гидроизоляции. Можно просто промазать бетон смолой или другим жидким материалом. Сверху фундамент застилают рубероидом или толем.

Обратная засыпка:

В заключение необходимо выполнить обратную засыпку фундамента. Для этого используют снятый грунт или другой, обладающий меньшей пучинистостью.

Широкое применение мелкозаглубленного ленточного фундамента можно объяснить не только экономичностью. Его вполне можно уложить своими руками, не прибегая к услугам строительной бригады и не заказывая специальную технику. Главное, при возведении фундамента — следовать технологии. Тогда возведенный на нем дом будет служить очень долго.

Достоинства и недостатки

Достоинства правильного устройства мелкозаглубленного ленточного фундамента:

  • Не нужно сильно углубляться в грунт, а, значит, работу по обустройству траншеи реально выполнить своими руками.
  • Относительно небольшие затраты на бетон, поскольку его пойдет на 50-60 процентов меньше.

Свобода выбора технологии. Например, ленточный фундамент может быть не только залит качественным бетоном на основе гранита (реже кварцита), но и уложен из блоков ФБС. Часто в качестве основы выбирается мелкозаглубленный фундамент со сваями.

Недостатки:

  • Можно использовать не для всех типов грунта. Ограничения касаются пучинистых грунтов. Хотя и здесь проблема решается путем сооружения отсыпки и дренажного основания.
  • Работу по обустройству фундамента нельзя вести в зимнее время года. Специалисты не рекомендуют оставлять уже залитый фундамент без нагрузки на зиму. Поэтому сроки строительства всего дома довольно сжаты, поскольку упираются в интервал от 5 до 6 месяцев.
  • Нельзя перепланировать здание. Т.е, если вы решили возвести одноэтажное здание, то передумать и построить мансардный дом, перекрытый плитами, или полноценный дом в два этажа, не получится.

Как видите, есть свои плюсы и минусы, которые стоит учитывать на момент выбора этого основания.

Особенности возведения мелкозаглубленного основания

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелкозаглубленного фундамента

Такое основание требует обязательной защиты от осадков

Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента. В наших предыдущих статьях есть подробная информация о том, как сделать дренаж фундамента

Одним из способов защиты мелкозаглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве. Узнайте больше из нашей статьи: для чего нужна отмостка и как ее обустроить. При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку. В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон. Читайте подробную статью о том, какой цемент лучше использовать для качественного бетона. Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму

В наших предыдущих статьях есть подробная информация о том, как сделать дренаж фундамента. Одним из способов защиты мелкозаглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве. Узнайте больше из нашей статьи: для чего нужна отмостка и как ее обустроить. При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку. В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон. Читайте подробную статью о том, какой цемент лучше использовать для качественного бетона. Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

Плюсы и минусы

К достоинствам мелкозаглубленной ленты принято относить:

  • Надежность и прочность основания.
  • Уменьшенные объемы трудозатрат, в частности — земляных работ.
  • Расход стройматериалов уменьшается почти в три раза.
  • Возможность выполнения всех работ своими руками.

Присутствуют и недостатки:

  • Существуют ограничения по весу и количеству этажей постройки.
  • Необходимо обустраивать дренажную систему, особенно при строительстве на пучинистых грунтах.
  • Перед строительством необходимо произвести тщательное обследование геологической обстановки на участке.

Зависимость от типа грунта свойственна практически всем типам фундаментов, поэтому к серьезным минусам следует относить только неспособность нести тяжелые и крупные здания.

Малозаглубленные фундаменты: обустройство подушки

Важный элемент для всей конструкционной прочности постройки — это подложка из материалов, которые выполняют функцию дренажа и помогают ленте противостоять воздействиям пучения грунта. Это зачастую однородный песчаный слой (толщина от 0,2 м.), либо комбинированная засыпка в сочетании со щебнем. Во втором случае каждая из прослоек имеет толщину от 0,1м. с дополнительной отсыпкой песком в самом верху. Главным секретом качественного результата является максимальное уплотнение материала. Эта работа выполняется с применением специальной техники. Понять что плотность достаточная можно по тому, остаются ли следы после того, как человек встанет сверху.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

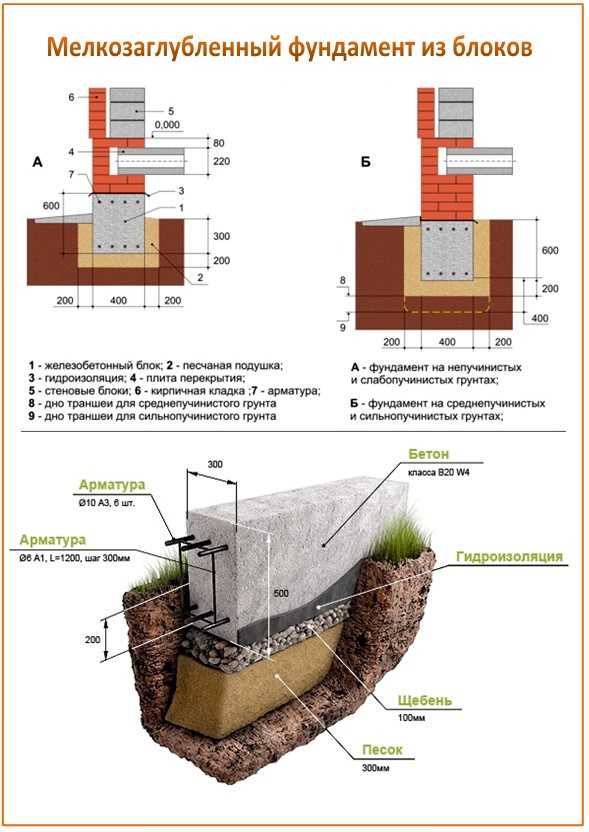

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Требования к фундаменту

Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.

При расчете статистической нагруки следует учесть две группы факторов:

  1. массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
  2. полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.

Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.

К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.

Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:

  1. бетонному основанию придают форму усеченной пирамиды;
  2. при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.

Для чего нужно заглублять фундамент

Применяют заглублённый ленточный фундамент на участках с нестабильными грунтами: средне — и сильнопучинистые.

А также заглубление основания используют при строительстве массивных здания, например: дома с подвалами, цокольными этажами и подземными гаражами. За счёт заглубления на 2–3 метра от нулевого уровня земли, основание способно выдержать тяжёлые стены сооружения. Поэтому такой тип фундамента, выбирают при строительстве загородных домов из шлакоблока, газобетона, пеноблоков и кирпича.

Таблица пучинистости грунтов

Рассчитать заглубление фундамента нетрудно, отталкиваясь от следующих факторов:

  • тип почвы и его рельеф на участке;
  • глубина промерзания и расположение грунтовых вод;
  • масса сооружения.

Причины неравномерной усадки:

  • вспучивание в зимний период;
  • небольшая плотность (неоднородность грунта);
  • большая нагрузка от строения.

Плюсы и минусы

Область использования и преимущества мелкозаглубленного фундамента

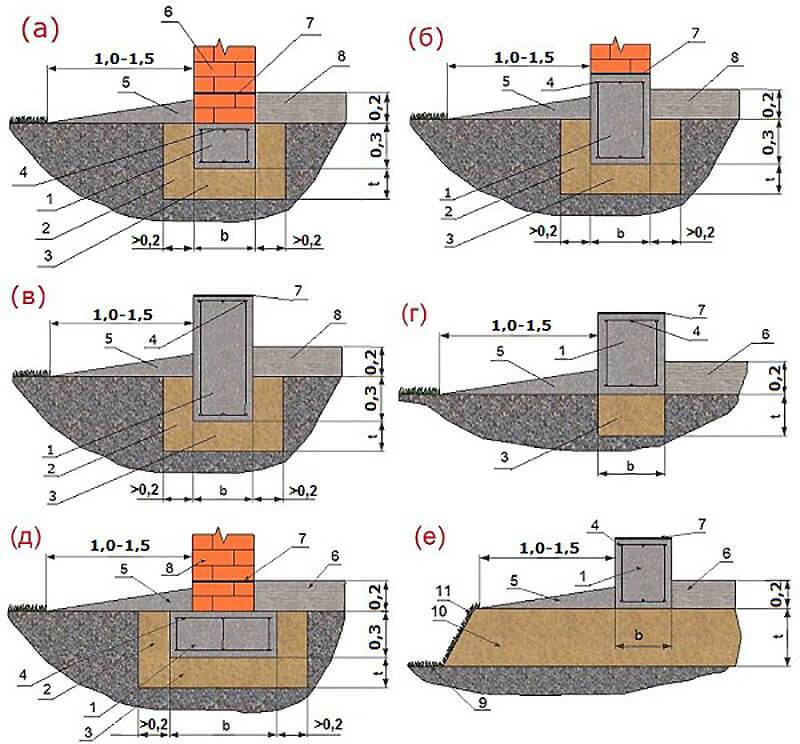

Схема заливки фундамента.

Небольшая глубина такого фундамента обеспечивает то, что на его возведение требуется меньше затрат материалов и времени.

Для строительства многоэтажных каменных зданий такой фундамент, конечно же, не подойдет, а для каркасных и деревянных конструкций он является идеальным решением. Сделать мелкозаглубленную конструкцию основания можно на песчаных или скальных почвах, на глинистой почве его возведение не рекомендуется. Глубина подземных вод должна быть ниже уровня промерзания почвы более чем на 50 см.

Если соблюдать технологию и все сделать правильно, такой фундамент будет иметь большой срок службы. Сроки его строительства значительно меньше, чем при возведении других конструкций, требуется мало строительных материалов, что уменьшает общую стоимость конструкции.

Устройство и этапы изготовления ленточного фундамента

Для проведения работ понадобятся:

  • лопата;
  • песок;
  • бетон;
  • доски для опалубки;
  • арматура;
  • вязальная проволока;
  • вязальный пистолет.

Сначала надо сделать траншею, она должна быть не только по периметру здания, но и под несущими перегородками. Глубина траншеи зависит от глубины залегания подземных вод и глубины промерзания почвы. После этого на дно траншеи насыпает слоями песок, глубина слоя может быть до 30 см, и тщательно трамбуют. Устройство такой песчаной подушки позволяет ей выступать в роли дренажа и отводить воду от фундамента.

Перед тем как укладывать песок, рекомендуется положить геотекстильный материал, такое устройство основания не даст песку смешиваться с почвой, сверху укладывается гидроизоляция, которая предохранит фундамент от промерзания и влаги.

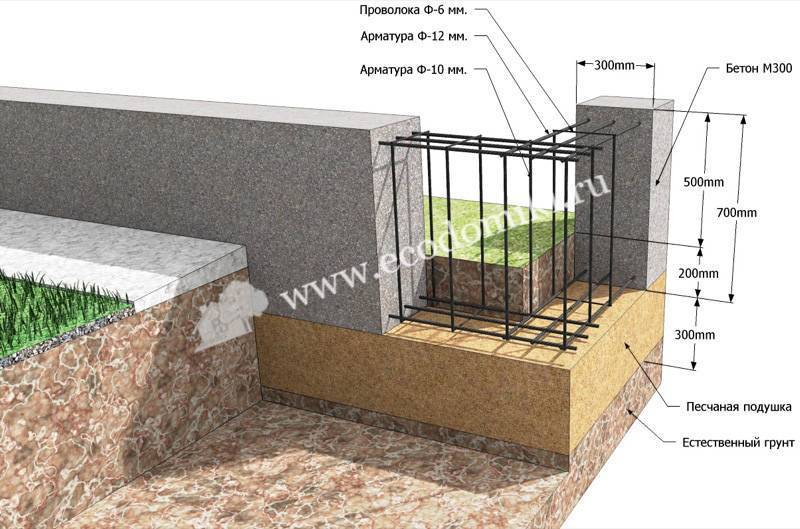

Схема армирования фундамента.

Затем необходимо сделать деревянную опалубку, доски должны быть достаточно прочными, чтобы выдержать давление бетона. Для проведения армирования конструкции используется арматура диаметром не менее 12 мм, между собой прутья связываются проволокой, для чего используют вязальный пистолет.

С внешней стороны опалубки ставят балки и распорки, с внутренней стороны устанавливается гидроизоляция, это может быть пленка или другой материал. После этого в опалубку начинают заливать бетон, глубина заливки должна быть немного ниже высоты опалубки. Бетон можно купить или сделать самостоятельно.

Чтобы фундамент получился прочным, бетон необходимо заливать единовременно. При самостоятельном приготовлении бетона надо следить, чтобы в его составе не было строительного мусора, и соблюдать рекомендуемые пропорции.

Заканчивается устройство фундамента тем, что он накрывается пленкой до полного застывания бетона, а это 2-3 недели. Готовый монолитный блок покрывают гидроизоляционным материалом, это может быть битум или рубероид. Гидроизоляция битумом выполнятся в два слоя, все гидроизоляционное покрытие должно быть сплошным и не иметь разрывов. Чтобы сделать утепленный фундамент, используют специальные материалы, на сегодняшний день утеплители на рынке представлены в широком ассортименте.

Пример расчета необходимого количества арматуры для этого типа фундамента

Для того чтобы посчитать необходимое количество арматуры ленточной конструкции основания, арматура диаметром 12 мм (меньше брать не рекомендуется) укладывается в два ряда по вертикали, ряды устанавливаются через 0,5 м, а если периметр здания 30 м, то потребуется 30×2=60 м арматуры для горизонтальных прутьев.

Вертикальных прутьев необходимо 60×2+4=124, нужно прибавить также на каждый угол по одному прутику, получится всего 128 прутьев. Если высота вертикальных прутьев для арматуры 70 см, то потребуется 128×0,7=89,6 м. Всего 60+89,6=149,6 м арматуры.

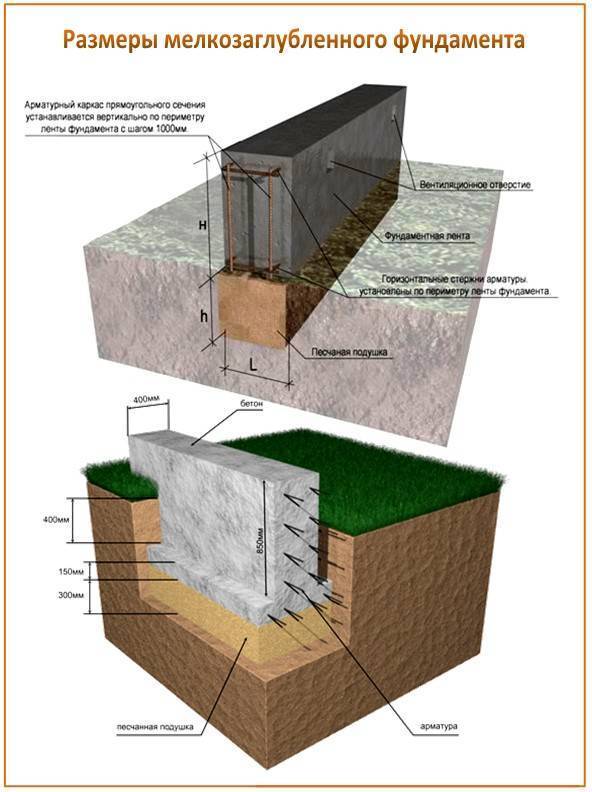

Как правильно рассчитать мелкозаглубленный ленточный фундамент

На этапе проектирования бетонной ленты необходимо правильно произвести расчет на прочность и устойчивость конструкции к нагрузкам. Здесь нужно ориентироваться на действующий СНиП 2.03.01-84. Для определения несущей способности необходимы данные о расчетном сопротивлении грунта на конкретном участке. Данные можно взять из СП 22.13330.

В таблице представлены показатели, характерные для разновидностей, рассмотренных выше грунтов (в кг/кв. м).

Галька с содержанием глины4-4,4


Глина

обводненная1-2
пластичная2-3
средней плотности3-5
Суглинок1,8-2,8
Супесь2-3
Влажный песок мелкой фракции с пылью2-3
Песок с разным размером зерен3-5
Гравий с песком5
Щебень с песком6

Для вычисления ширины фундамента нужно знать кроме сопротивления периметр ленты (длину) и сборную нагрузку. Последняя является суммарным итогом веса всех элементов здания, внутренней обстановки, людей. На этом этапе уже должен быть сделан выбор материалов для стен и перекрытий (брус это будет или кладка из газобетона, пеноблока, кирпича). Также необходимо учесть снеговую и ветровую нагрузку на конструкции строения.

Глубину заложения выбирают, ориентируясь на особенности почвы. Например, (в метрах):

  • пучинистая – 0,4;
  • песчаная с низким протеканием грунтовых вод – 0,45;
  • глина с промерзанием на глубине в 1 м – 0,5;
  • при глубине промерзания почвы в 1,5 м – 0,75;
  • с промерзанием на уровне 2,5 м – 1.

Также рассматривается выступ ленты над землей. Здесь высоту определяют по следующим критериям:

  • эксплуатируемый цоколь (здесь стоит заглубить ленту на 1 м) – 1,7 м;
  • небольшое подполье для проветривания и прокладки коммуникационных сетей – 0,4 м (5 ступенек для крыльца);
  • без перекрытия под устройство пола сразу на грунте – 0 м (для отмостки можно поднять монолит на 20 см).

Перечисленные показатели актуальны для укладки двух армирующих сеток с укрыванием бетоном на 1,5-4 см. Это соответствует регламентам СП 70.13330.

Преимущества конструкции

Застройщики любят данный тип подошвы благодаря значительным преимуществам, которыми он обладает:

  • Простота  обустройства. Ленточный мелкозаглубленный фундамент своими руками возводится легко и быстро, ведь его глубина составляет не более 70 см. Благодаря этому без существенных хлопот и в довольно короткие сроки завершают возведение нулевого цикла.
  • Экономия денег, поскольку для обустройства подземных лент необходимы небольшие объемы расходного материала.
  • Надежность основы. При всей своей компактности, это основание отлично выполняет поставленную перед ним задачу – возведенный дом крепко стоит на земле.

Недостатки

Минусом данного вида фундамента является то, что он подойдет не для каждого участка и типа строения. Чтобы выбрать именно этот тип фундамента, необходим предварительный расчет.

Что такое заглубленный ленточный фундамент

Ленточное основание заглубленного типа представляет собой монолитную или сборную ленту из железобетона (или Ж/Б блоков), возведенную в траншее, имеющей глубину ниже уровня зимнего промерзания почвы. Это самый главный признак, отличающий данную группу оснований от остальных разновидностей.

Смысл состоит в том, что основание траншеи находится ниже точки, на которой происходит граница льда и незамерзшей воды в холодное время года. Это исключает возможность появления под лентой нагрузок пучения, возникающих в верхних слоях грунта.

Замерзая, вода расширяется, образуя выталкивающие или деформирующие нагрузки. Заглубленный фундамент опирается на никогда не замерзающие слои грунта, испытывая гораздо меньшие нагрузки по боковым сторонам ленты, которые можно существенно снизить, используя обратную засыпку из проницаемых для влаги материалов.

В результате имеется прочное и неподвижное основание, способное выдерживать большие нагрузки, ограниченные только несущей способностью грунта.

Особенности МЗЛФ

Для стандартного заглубленного фундамента необходимо вырыть котлован, глубина которого будет ниже уровня промерзания почвы. Если вы проживаете в регионе, отличающемся суровыми зимами, то глубина такой траншеи может достигать 1,5 м, поэтому при строительстве придется использовать тяжелую строительную технику.

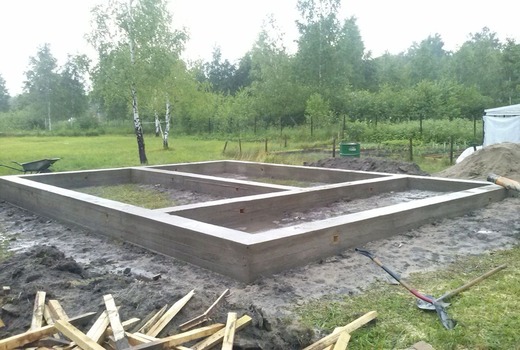

Если же рассматривать устройство мелкозаглубленного ленточного фундамента, то оно представляет собой основу, уложенную по периметру всех несущих стен дома. При этом его глубина редко превышает 50 см.

Среди прочих преимуществ конструкций этого типа, стоит выделить:

  • Возможность возведения ленточного фундамента для дома из газобетона, пенобетона и других легких материалов, без использования экскаватора и миксера.
  • Меньший объем строительного материала и сниженные трудозатраты.
  • Высокую прочность конструкций.
  • Большой выбор материалов и методов его укладки. Например, вы можете обустроить ленточный монолитный фундамент, залив основание бетоном или изготовить более сложную конструкцию из кирпича.

Также, благодаря МЗЛФ вы сможете беспрепятственно утеплить полуподвальные помещения.

Из недостатков такого легкого основания стоит отметить тот факт, что мелкозаглубленный ленточный фундамент на пучинистых грунтах будет обладать недостаточной прочностью. Дело в том, что в период смены времени года, такая почва опускается и поднимается, что может, в свою очередь, привести в деформации мелкозаглубленной ленты. Однако, эта проблема решается при помощи дренажного слоя и песчаной отсыпки, которые значительно снизят нагрузки от грунта.

Важно! МЗЛФ нельзя укладывать на промерзший грунт или оставлять его ненагруженным в зимний период. Заливка основания должна проводиться в сжатые сроки, до наступления заморозков. Подробнее о МЗЛФ смотрите на видео:

Подробнее о МЗЛФ смотрите на видео:

Для того, чтобы изготовить мелкозаглубленный ленточный фундамент своими руками, необходимо в первую очередь оценить тип грунта, преобладающего на вашем участке.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

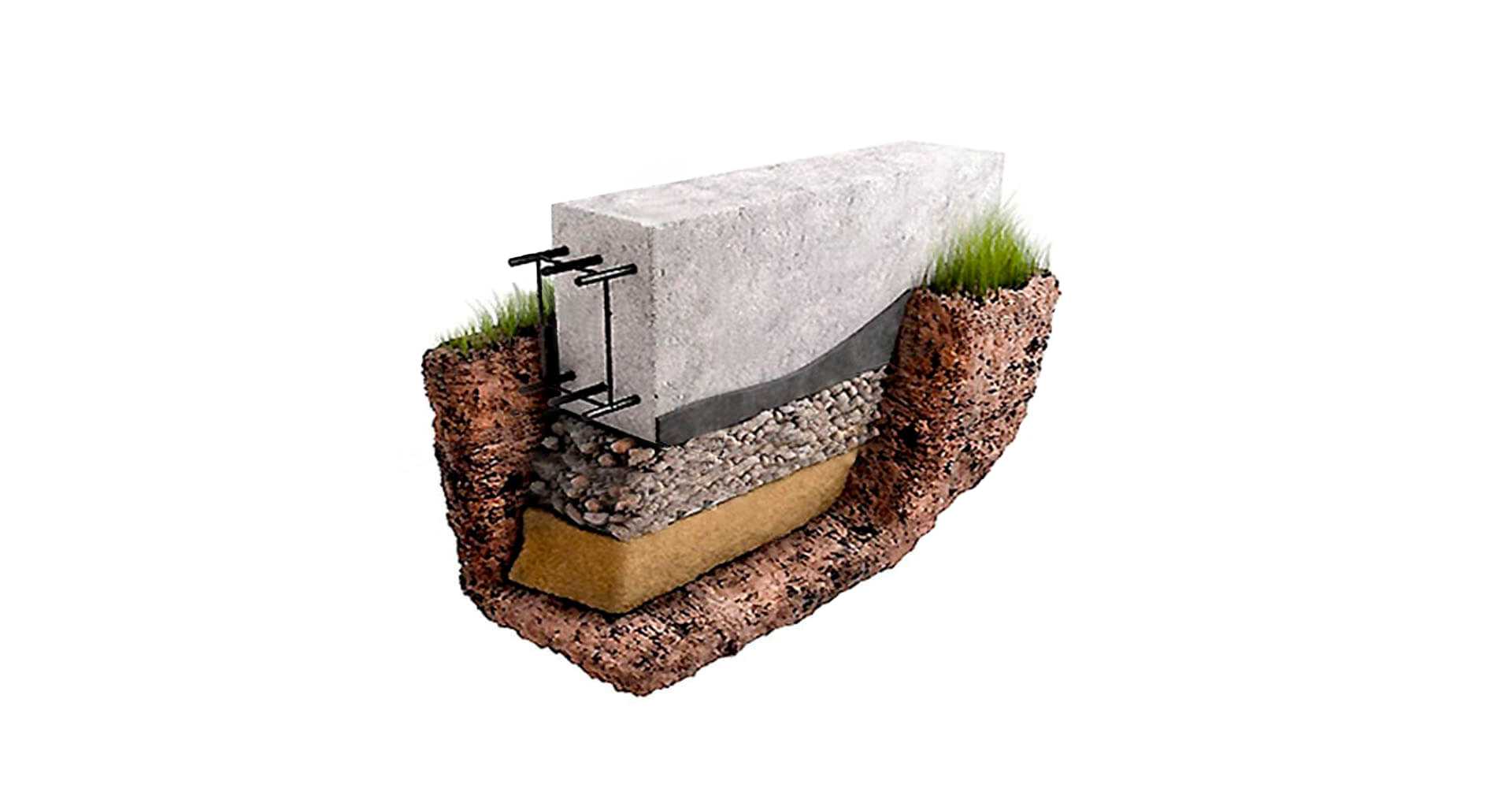

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

  • качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
  • возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

  • железобетонные блоки следует укладывать рядами;
  • укладывать блоки следует строго перпендикулярно;
  • все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая

Заключение

Из всех видов опорных конструкций мелкозаглубленный ленточный армированный бетонный фундамент относится к наиболее отработанным и изученным вариантам основания для дома. Он характеризуется наилучшим сочетанием великолепных эксплуатационных параметров, экономичности и простого монтажа.

На практике МЗЛФ показал себя как универсальный и надёжный вариант для большинства грунтов. Однако не следует выбирать мелкозаглубленную версию ленточного фундамента, если показатели пучения выше 4%.

Когда грунтовые воды подходят вплотную к основанию фундамента, обязательно обустройство дренирования участка. Необходимо выполнить необходимые расчёты с учётом СНиП и выдержать рекомендуемую технологию возведения, чтобы не пришлось разбираться с последствиями.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
