Самодельные металлоискатели: простые и посложнее – на золото, черный металл, для стройки

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

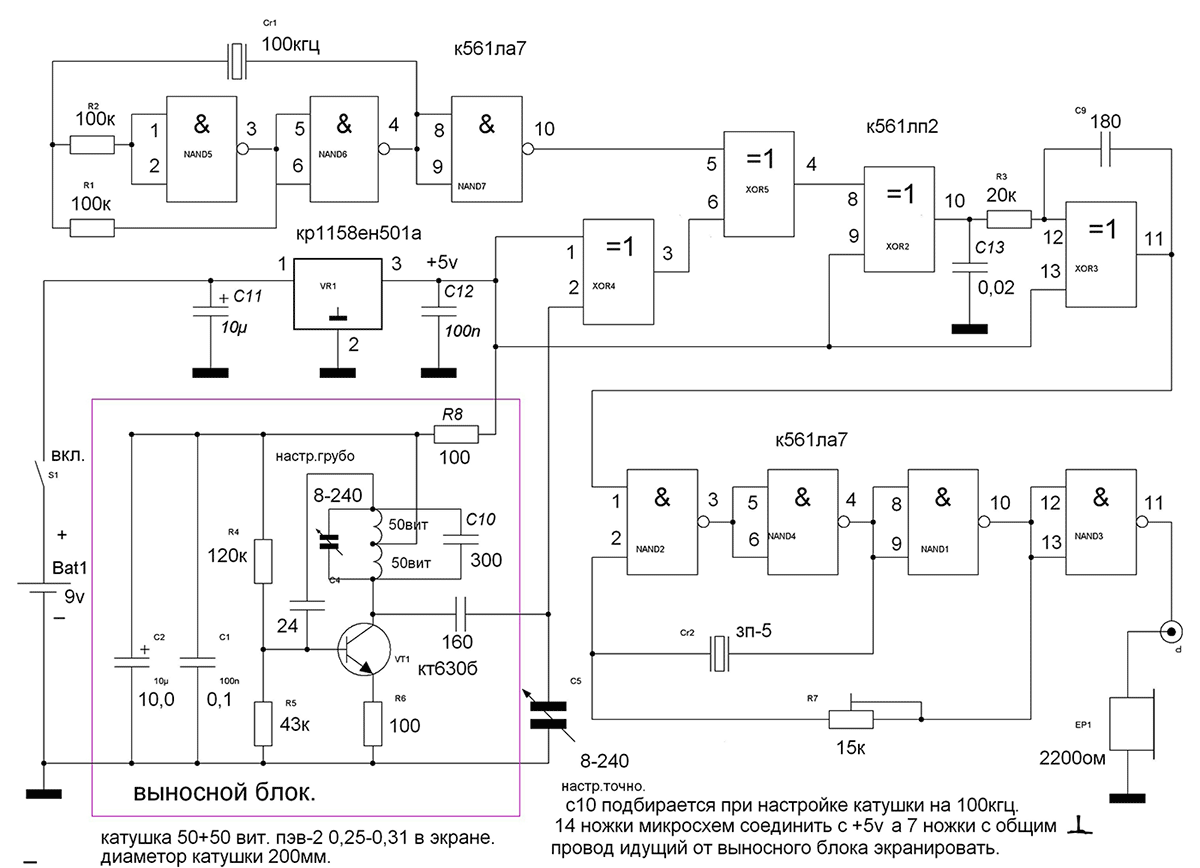

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

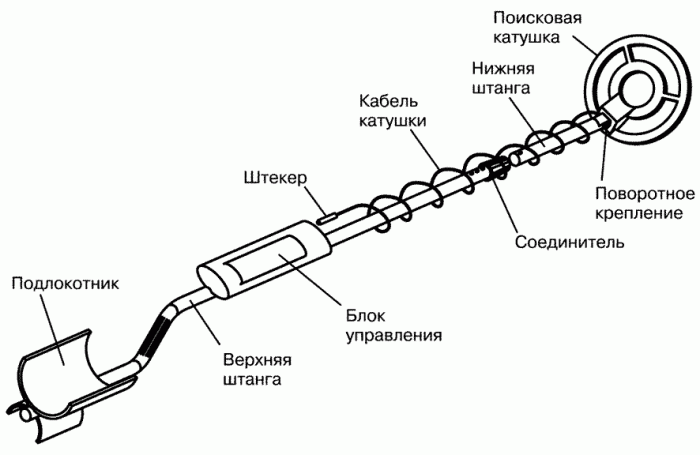

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Собираем металлоискатель дома — совет от мастера №3

Посмотрите на картинке – 5 нюансов изготовления корпуса

Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

Корпус из полипропилена Изолента

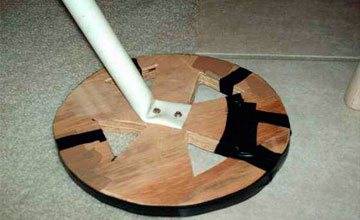

Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

Корпус

Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

Без металла

При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

Катушка для металлоискателя терминатор 3

Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.

Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.

Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.

Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.

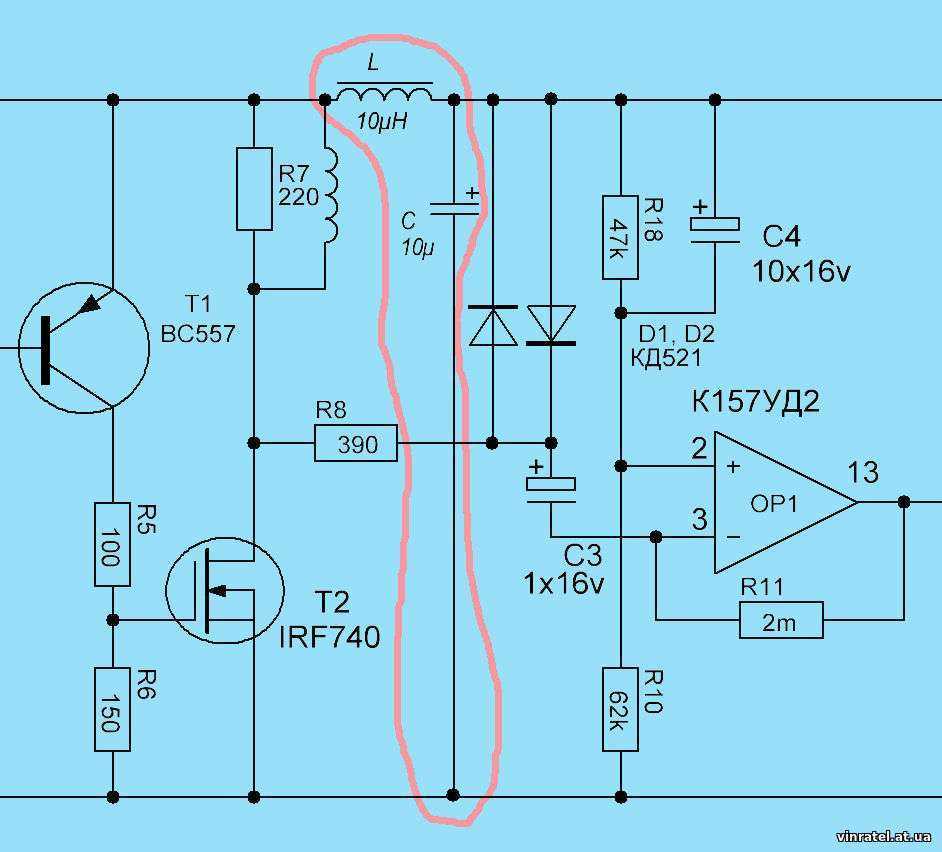

Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп – к катушке. Обязательно следует замерить частоту катушек и записать ее.

После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.

Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.

Перед тем как приступить к ремонту, следует подготовить следующие инструменты:

• Нож канцелярский;
• Лампа накаливания;
• Емкость для клея, желательно плоская;
• Специальная или эпоксидная смола;
• Средний и мелкий наждак;
• Небольшой шпатель.

В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

1. Передатчика колебаний электромагнитных волн.
2. Приемника.
3. Специальной передающей сигнал катушки.
4. Катушки, принимающей сигнал.
5. Устройства индикации.
6. Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание!
В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт – нет

Важно чтобы магнитные и электрические свойства тел отличались

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно – подготовить все инструменты и материалы.

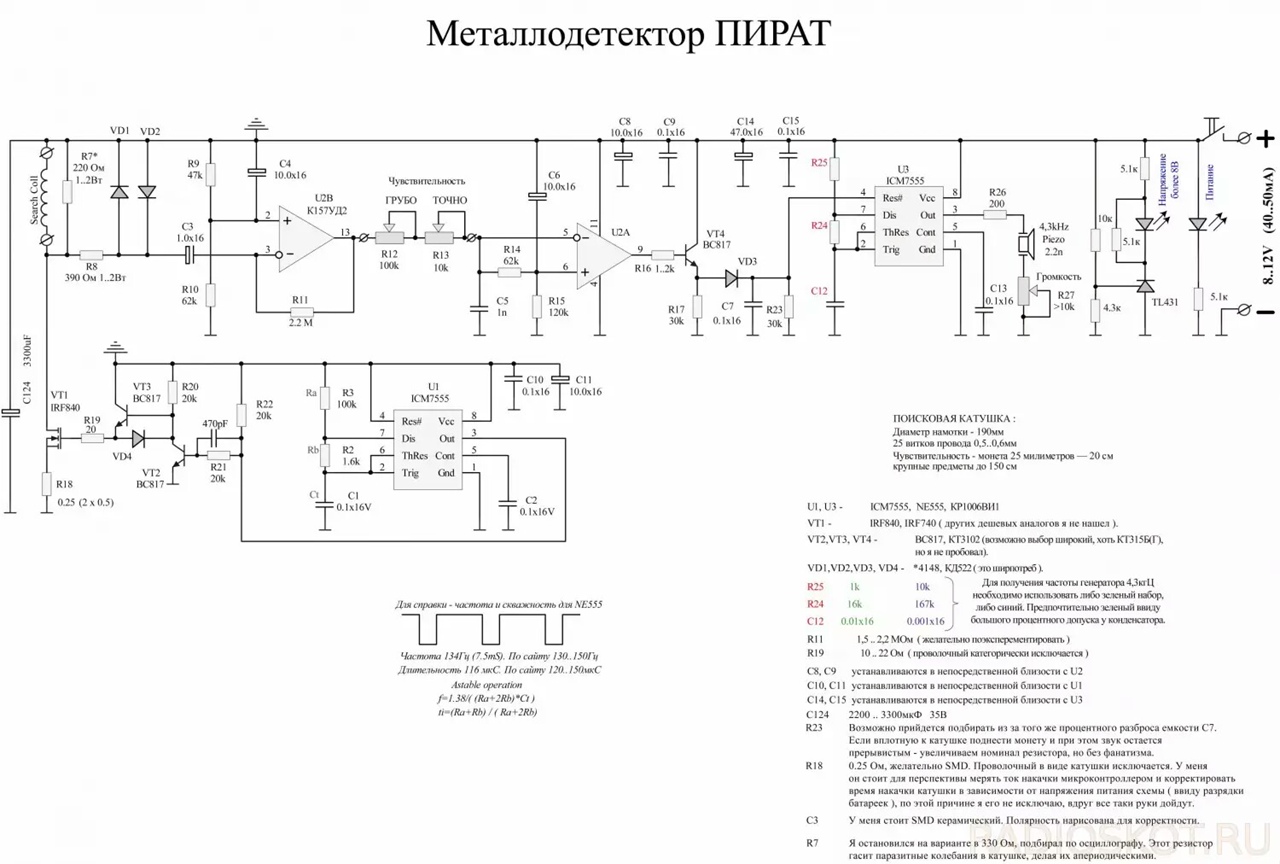

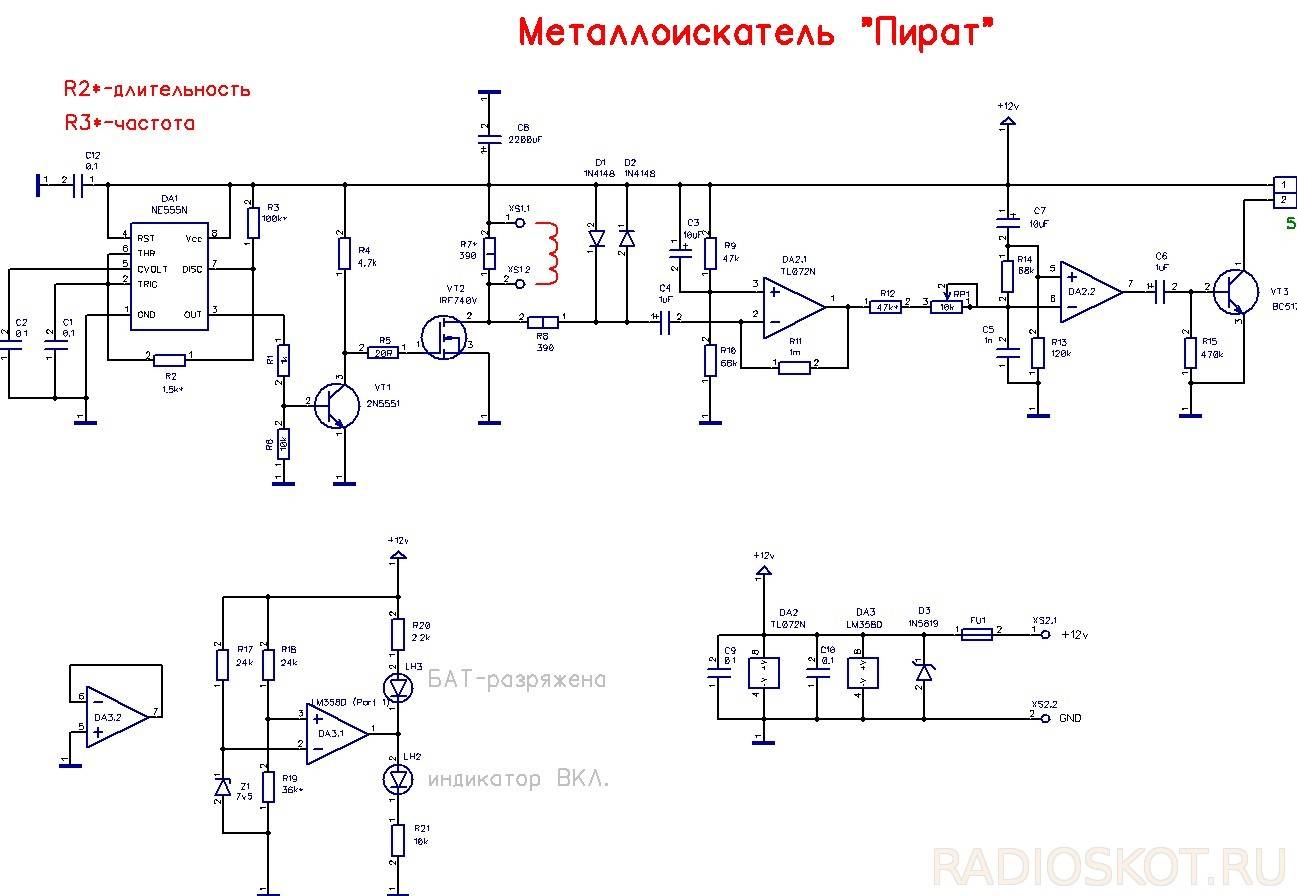

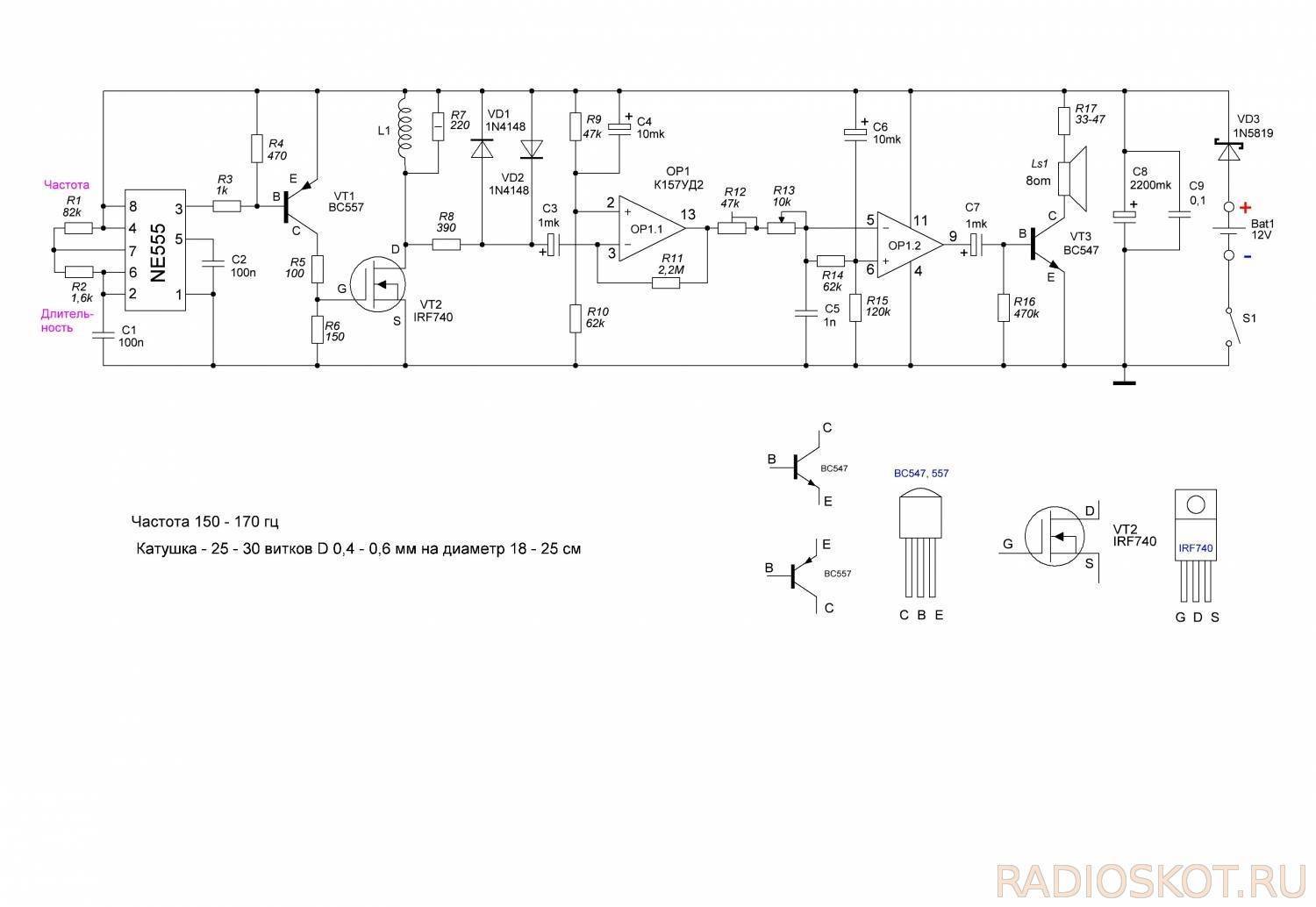

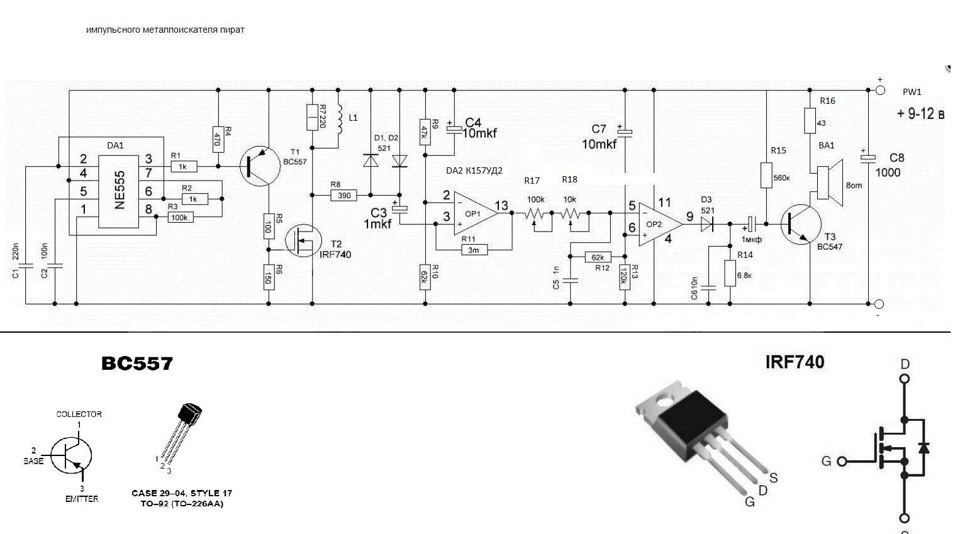

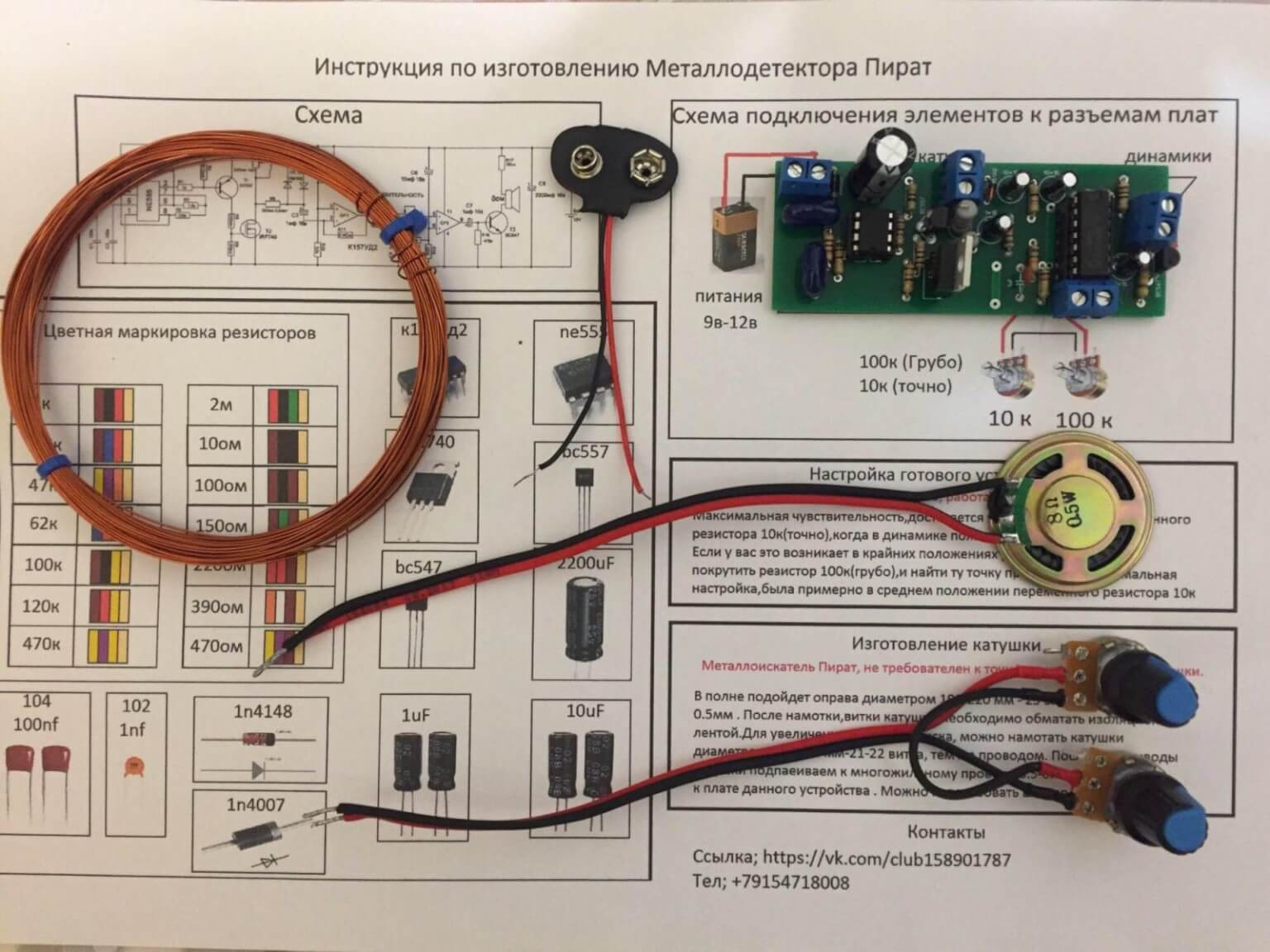

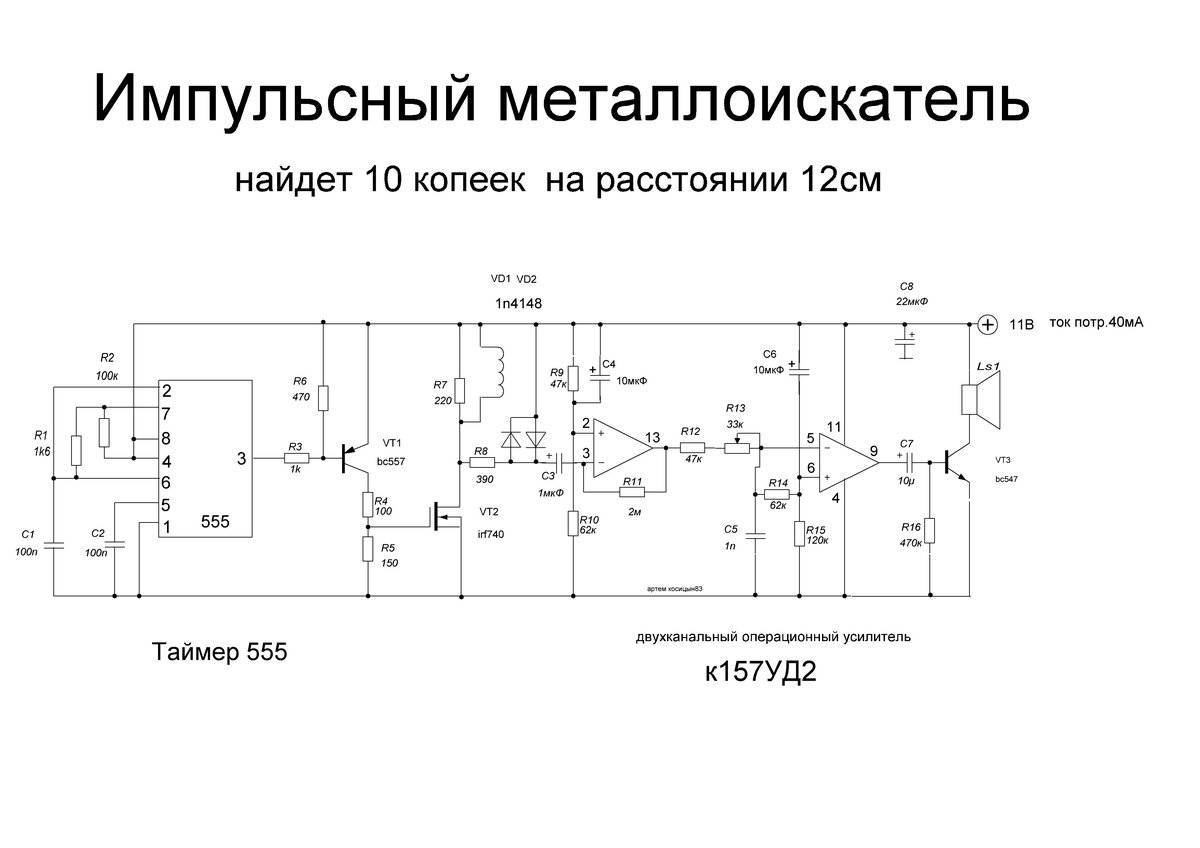

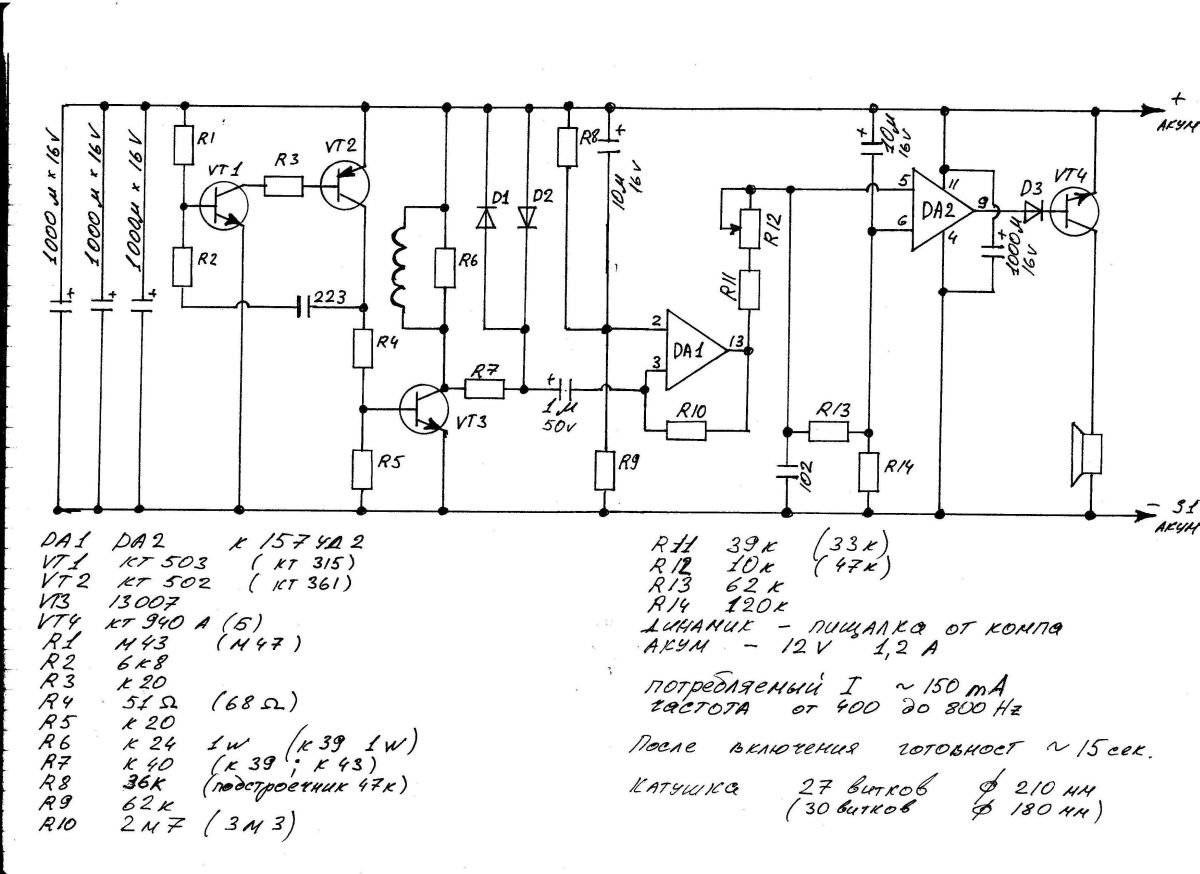

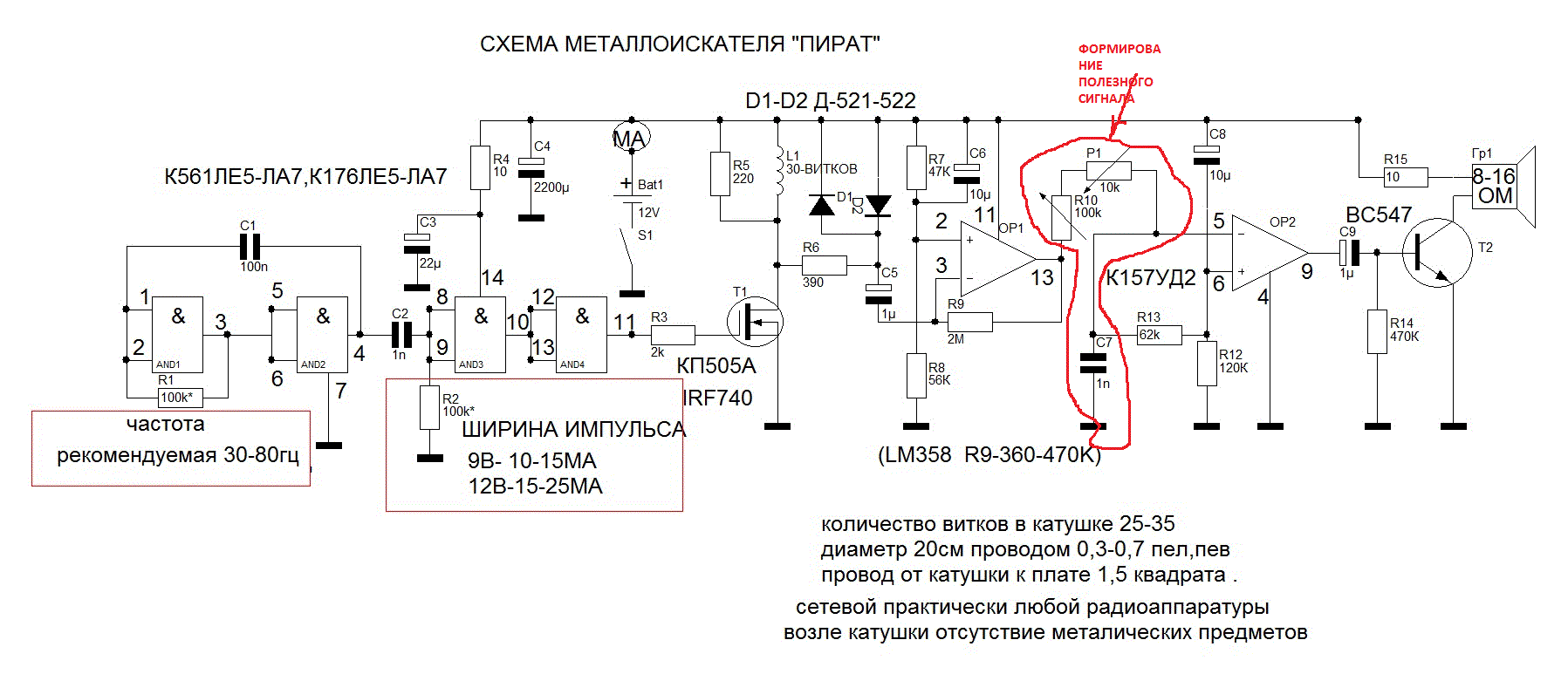

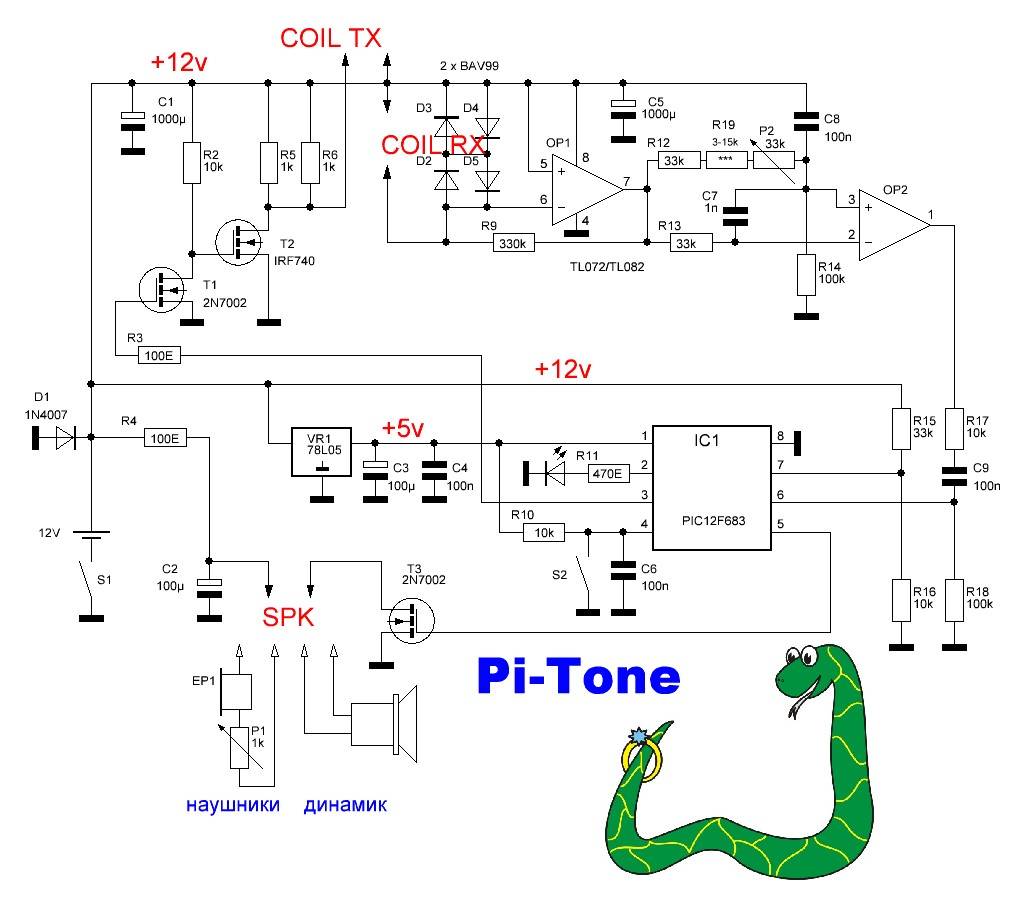

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Улучшенная катушка для металлоискателя пират (2 в 1)

Металлоискатель Пират — один из лучших металлоискателей для новичка. Он прост и параметры удивляют. Однако всегда хочется добиться от устройства большего, как-то его улучшить. Вот я для данного металлоискателя сделал катушку 2 в 1. Просто пробовал, даже не думал, что характеристики улучшатся.

Когда сделал, то параметры поиска получились такие: 5 руб чистая чувствительность на 20 см, монетка из под водки (серебрянная) диаметром 12 мм чистая чувствительность на 15см (с щелчками 17-18 см)!!!То есть цветные металлы (типа серебра и золота) данный металлоискатель видит лучше, чем, например, никель

И ещё, важной характеристикой данной катушки (кроме усиленной чувствительности)-вся катушка равномерно видит металлы, по сравнению, с обыкновенной (по ободу видит лучше, а в центре хуже, и не такая чуйка)

Параметры катушки: большая катушка: оправа 20 см, намотано 20 витков;Меньшая катушка: оправа 9 см 5 витков. И обе катушки намотаны проводом 0,6 мм и подключены последовательно, получается одна катушка. И для крепкости я обе катушки плотно замотал нитками и полил их секундным клеем, но можно и лаком. Вот фото:

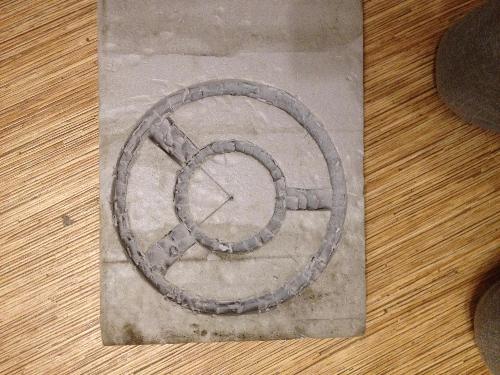

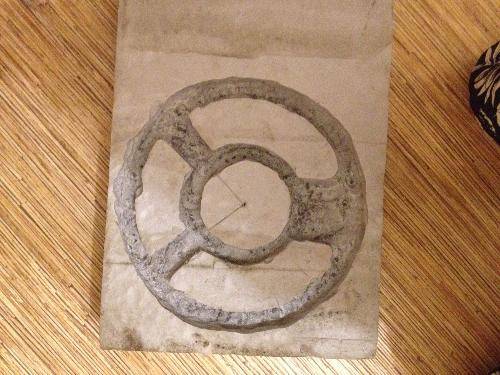

Далее я сделал форму из пенопласта. В начале мы должны наметить контур и по этому контуру отковырять пенопласт примерно так:

Потом я бор машинкой выравнивал эти горы, образовавшиеся при отдирании пенопласта, правда получилось не совсем ровно, но ничего после заливки катушка обработается.

Потом я вырезал из текстолита «уши» и сделал в них отверстия под пластиковый болт, а потом залил эпоксидной смолой.

Только используйте ОБЫЧНУЮ ЭПОКСИДКУ! Если будете использовать быстро отвердевающюю, то она пока вы ее мешаете встанет за пол минуты, и нагреется очень сильно! У меня обычная нагрелась, пенопласт просел, но катушка успела схватиться поэтому она не поменяла форму. Дальше вытаскиваем засохшую катушку из пенопласта и обрабатываем бор машинкой и болгаркой. Получилась вот такая конфетка:

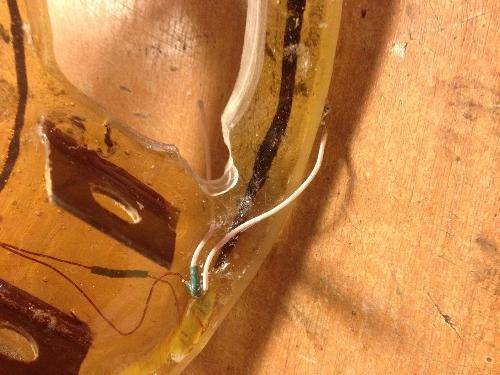

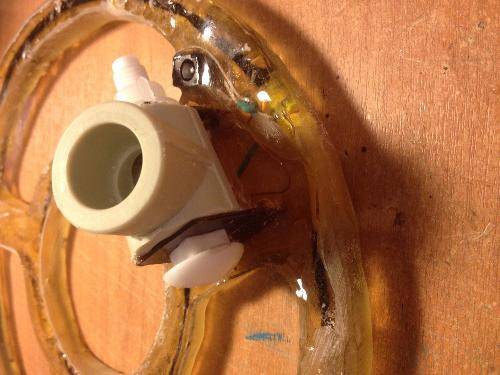

Дальше я решил разъём для отсоединения катушки от провода залить в катушку. Обычное гнездо и разъём, на 2 контакта. Для разъема паз я выточил бор машинкой.

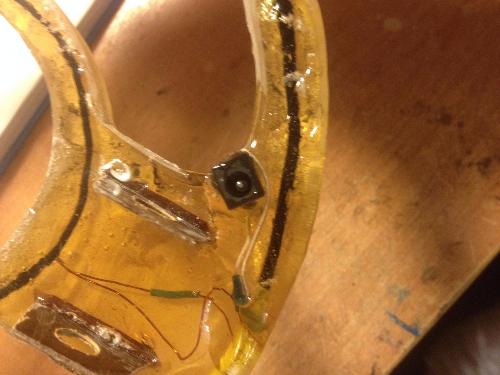

Далее подключаем проводники от катушки к разъёму и заливаем их эпоксидкой. Тут можно применять быстросохнущую

Далее мы должны сделать канавку между «ушами» чтобы там свободно ходил пластиковый тройник из пластиковой сантехнической трубы, который я заранее обработал под нужный размер.

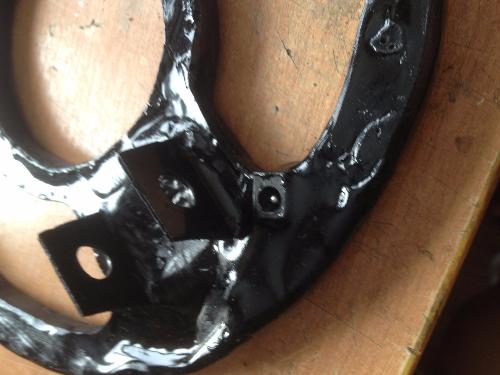

Теперь снимаем тройник, заляпываем скотчем разъём и красим черной краской из болончика.

На мой взгляд катушка получилась очень хорошей как в действии так и и с виду. Надеюсь, эта статья многим поможет модернизировать своего Пирата.

Облегчайзинг

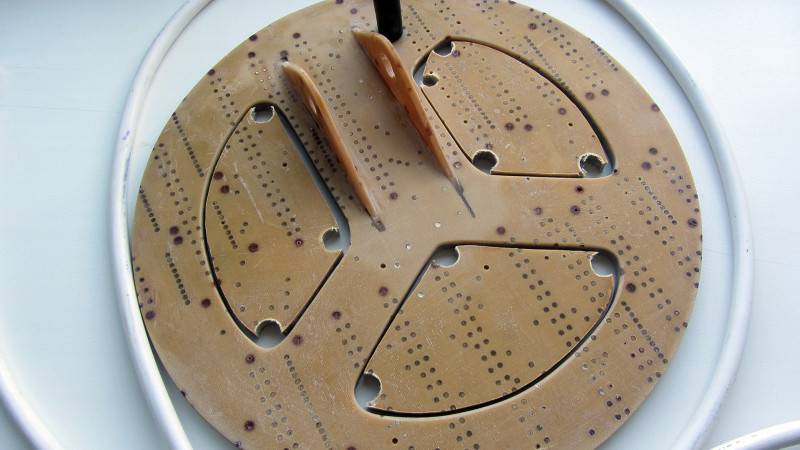

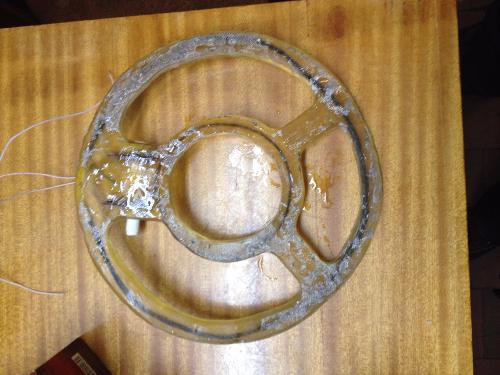

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика – уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

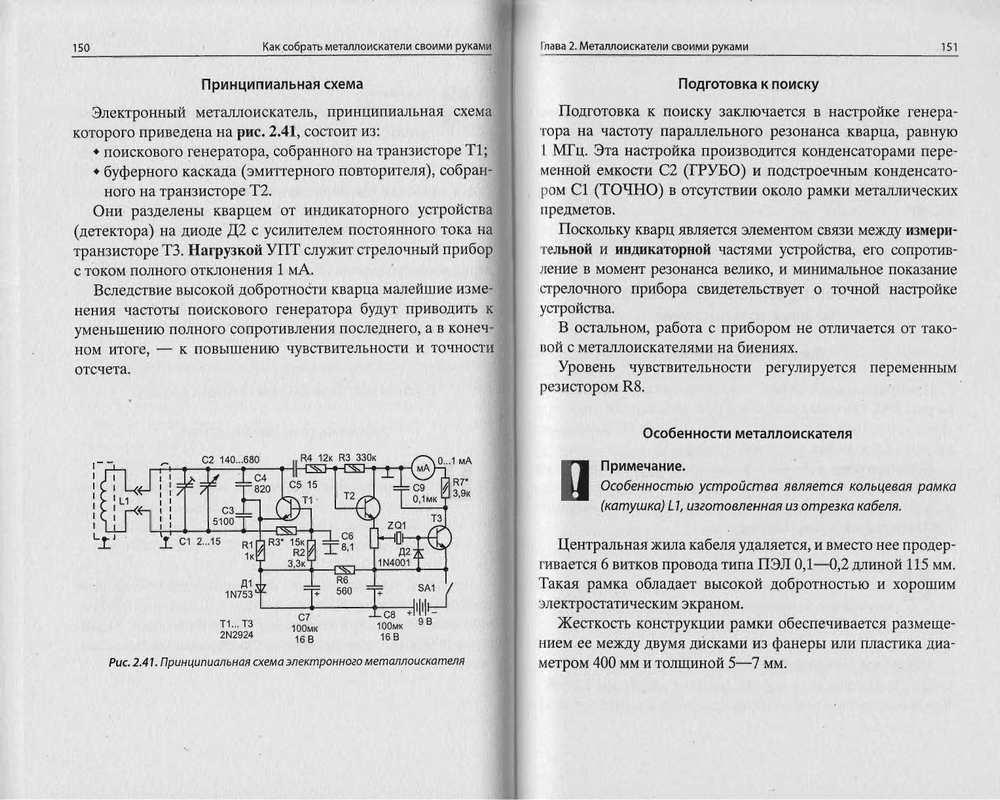

Металлоискатель на принципе срыва частоты генерации

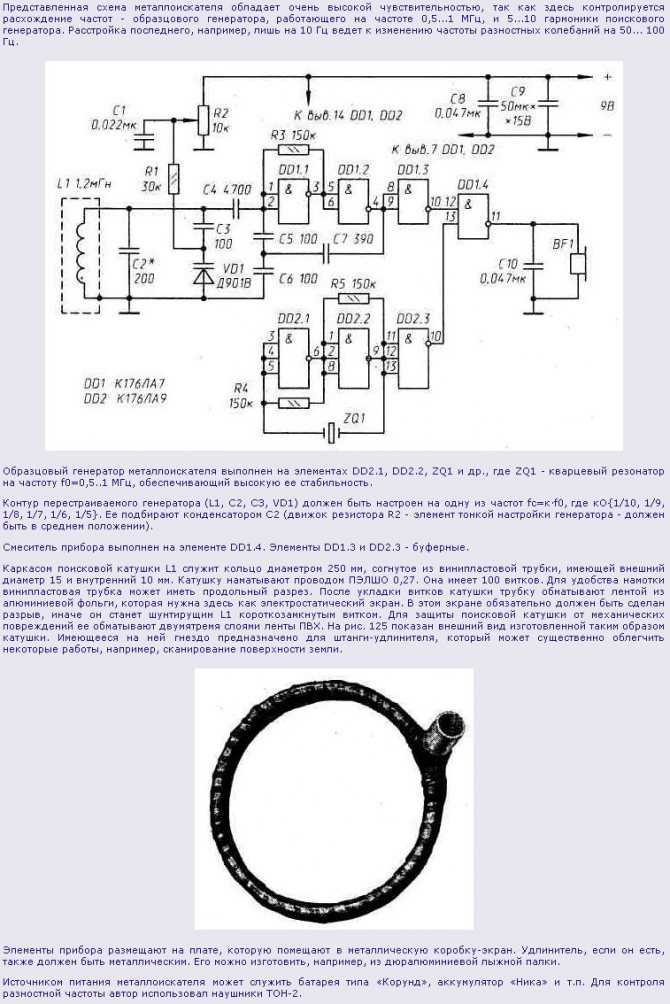

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 . 100 нФ.

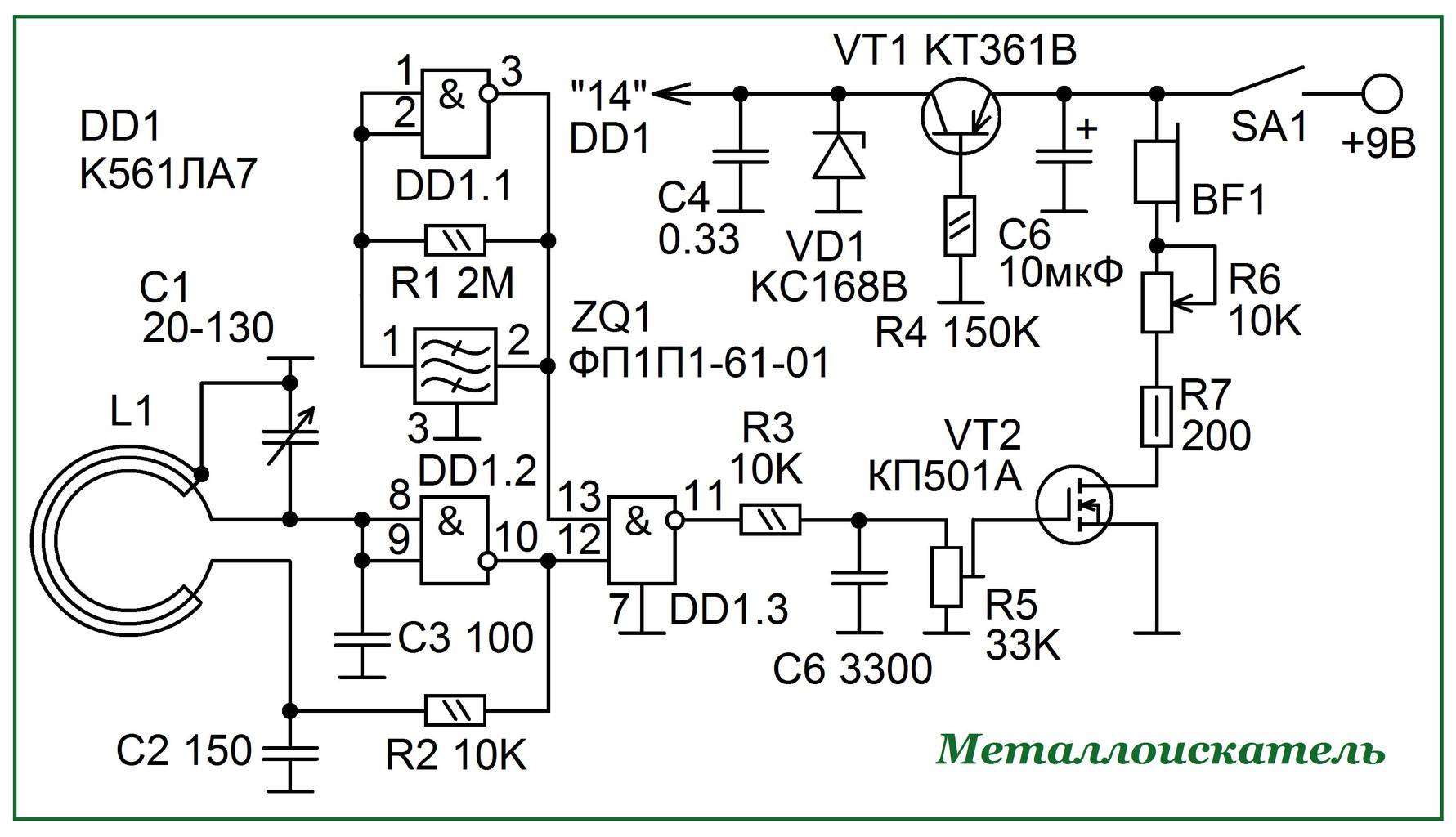

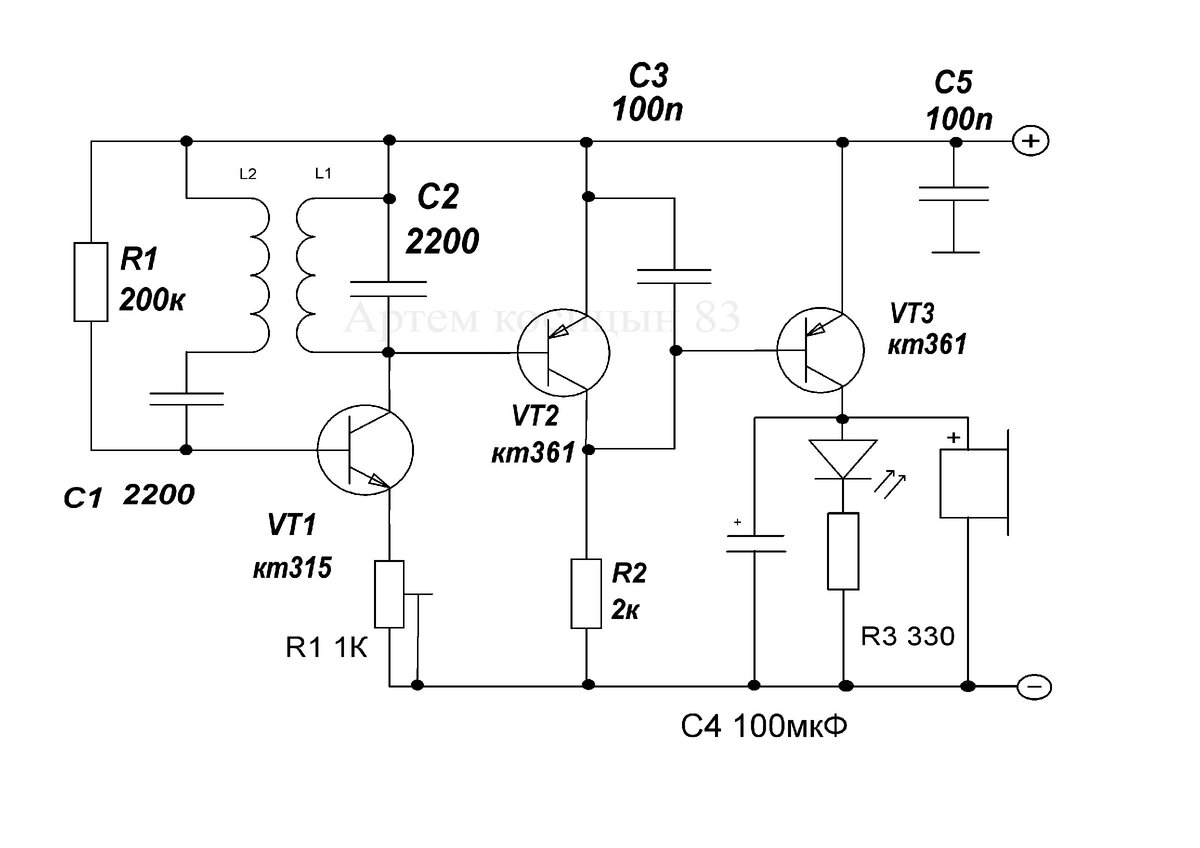

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Преимущества приспособления

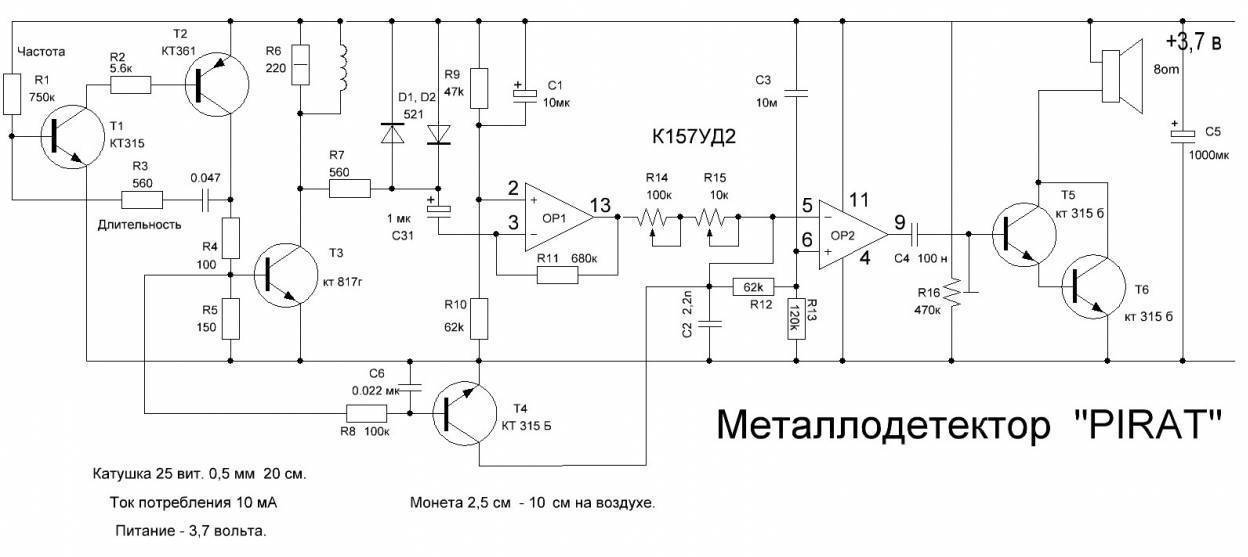

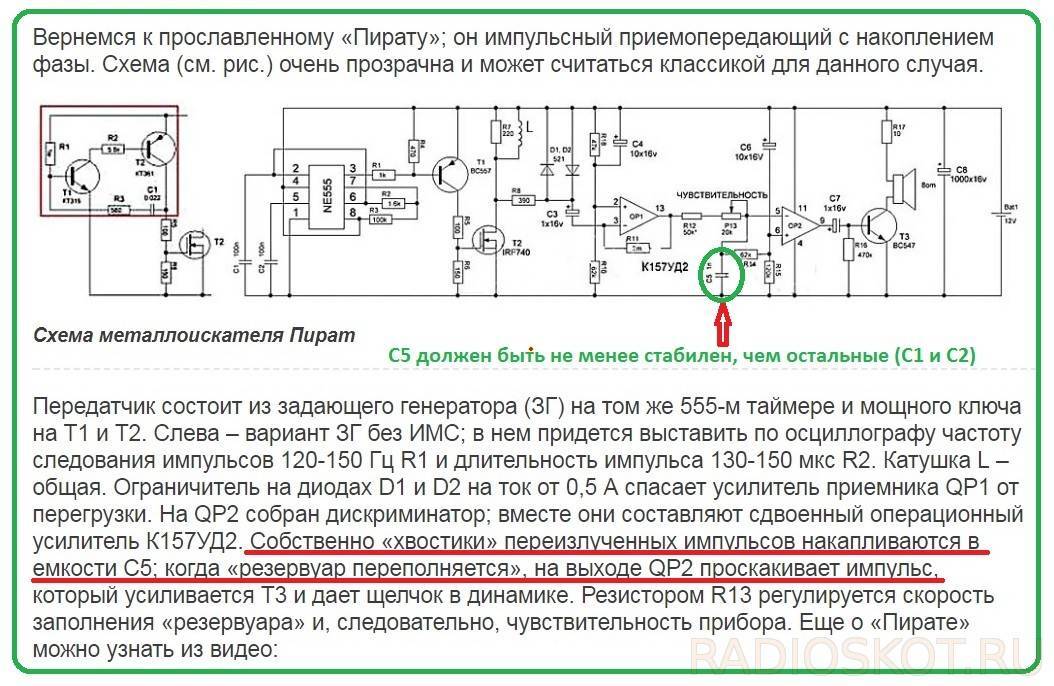

«Пират» (металлоискатель) имеет простую конструкцию и унифицированную настройку, не содержит заданных программой элементов, которых так опасаются многие радиолюбители. Прибор прекрасно подходит для новичков. И следует помнить, что он не может различать металлы.

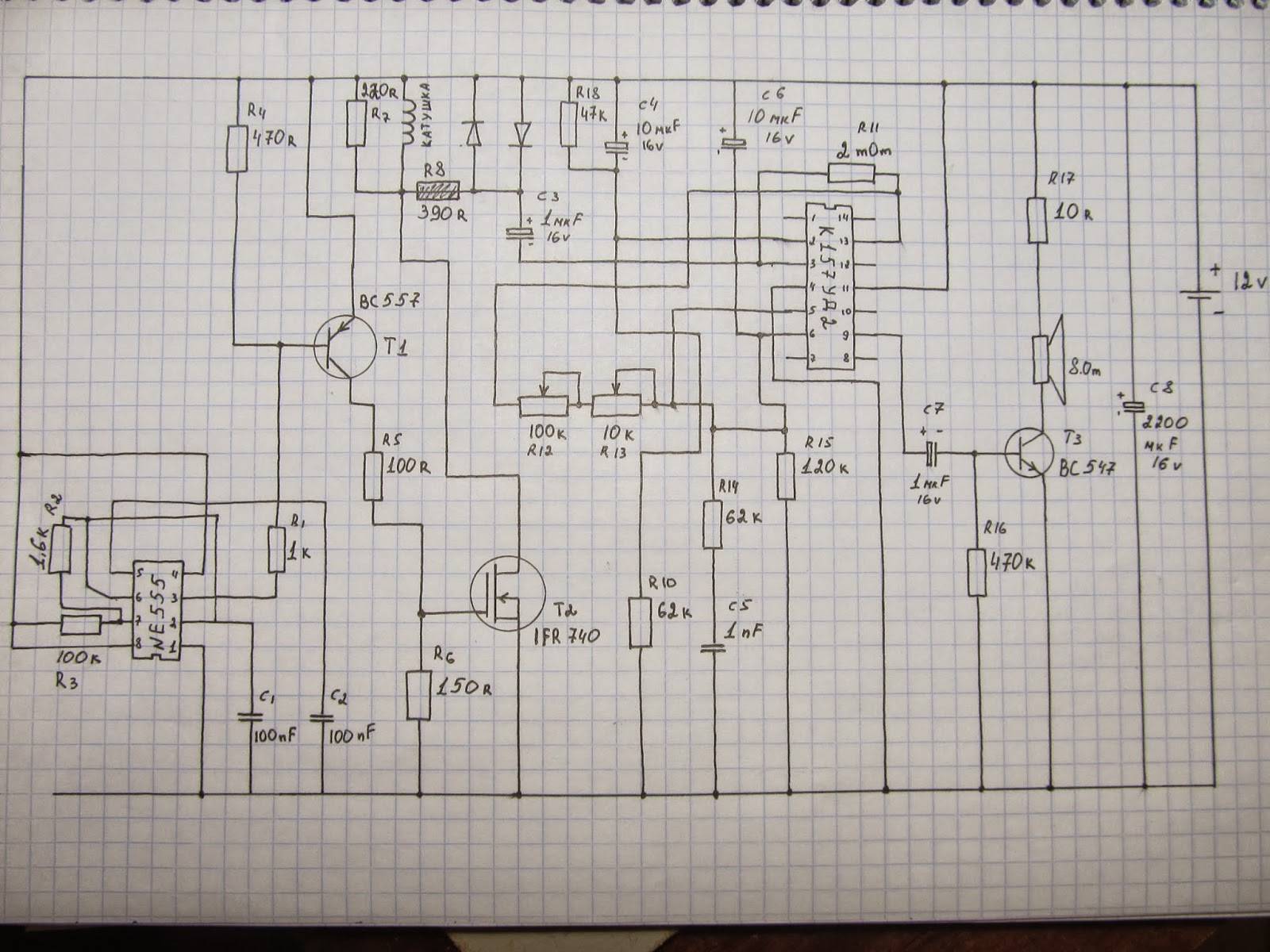

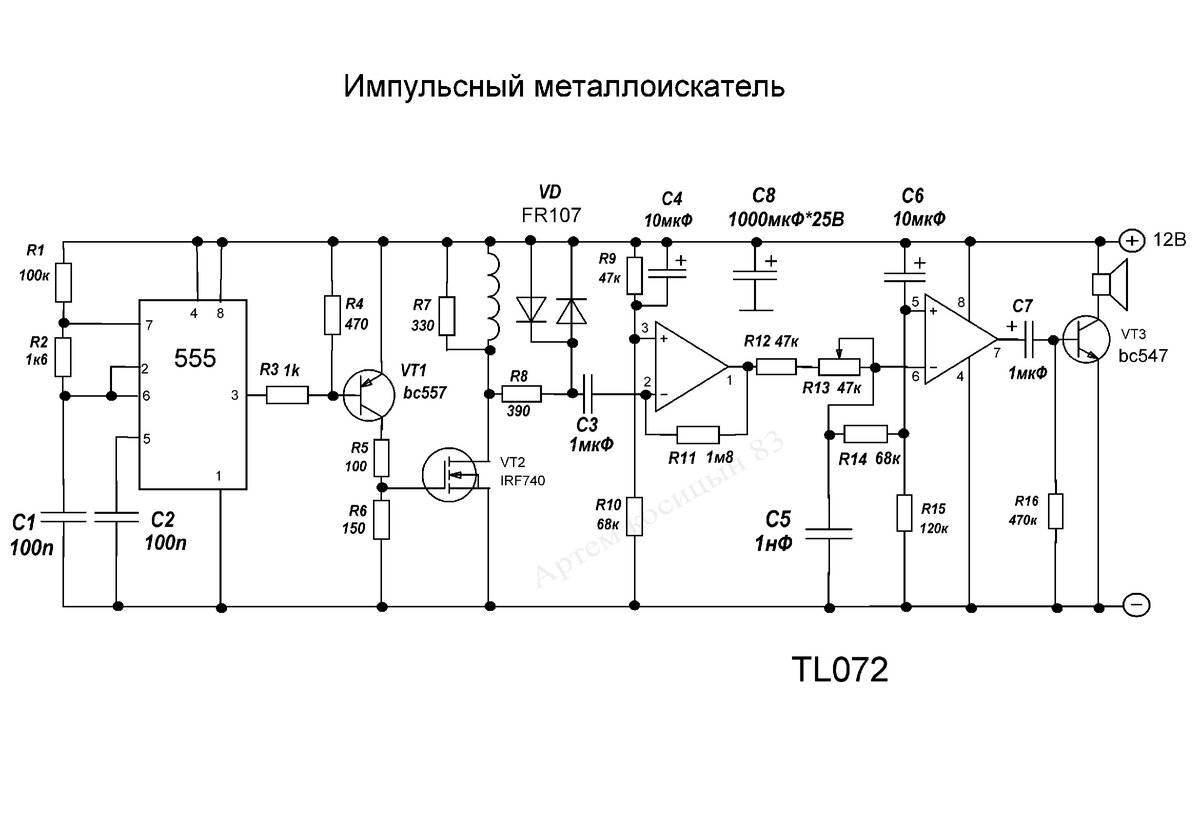

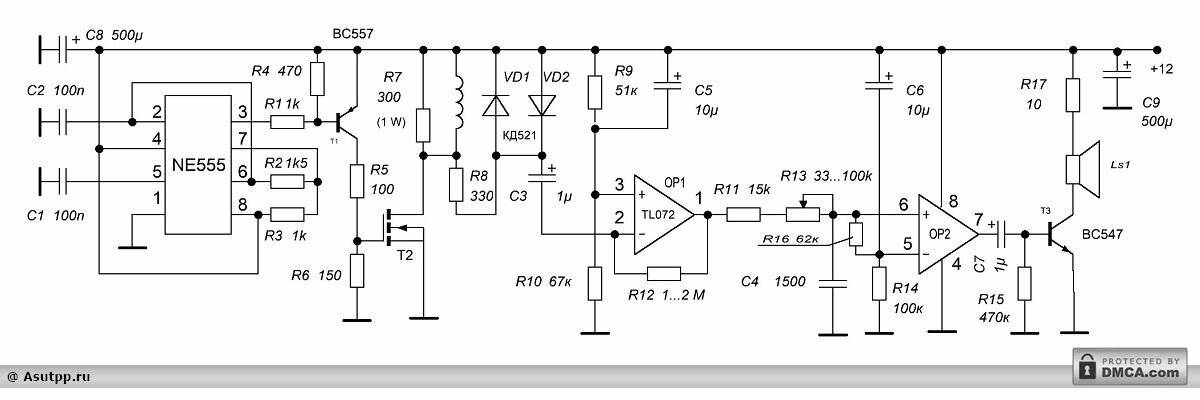

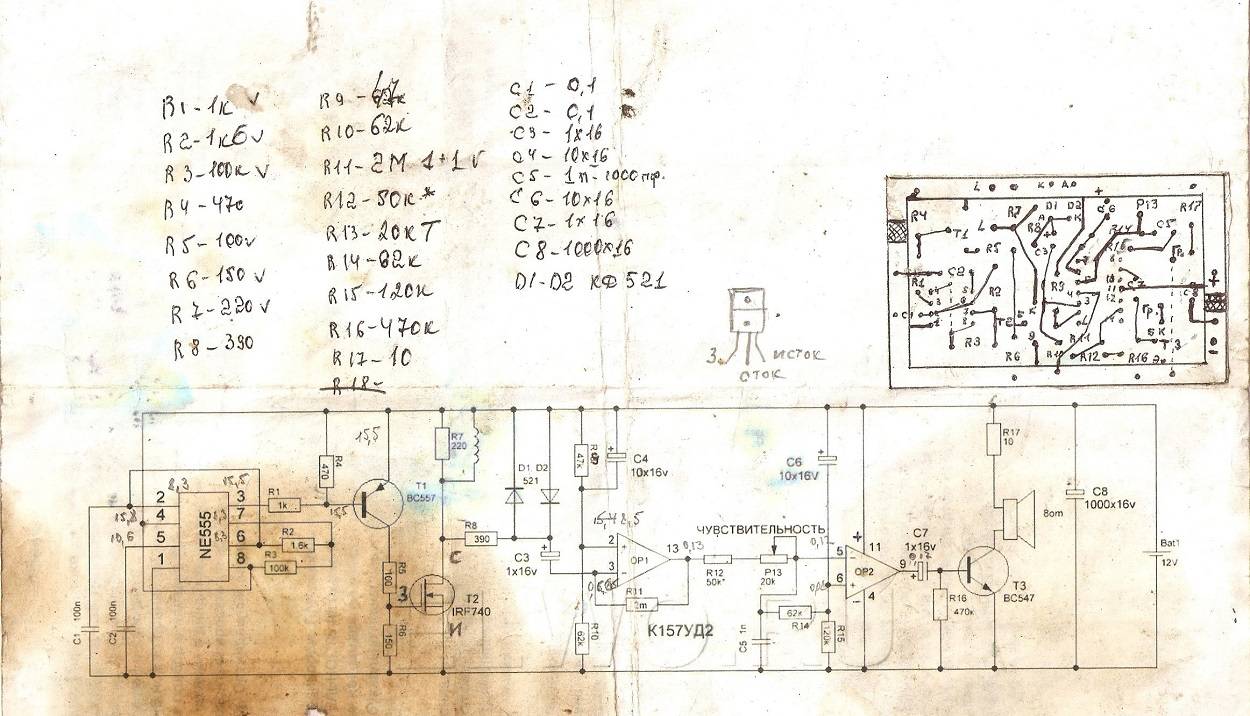

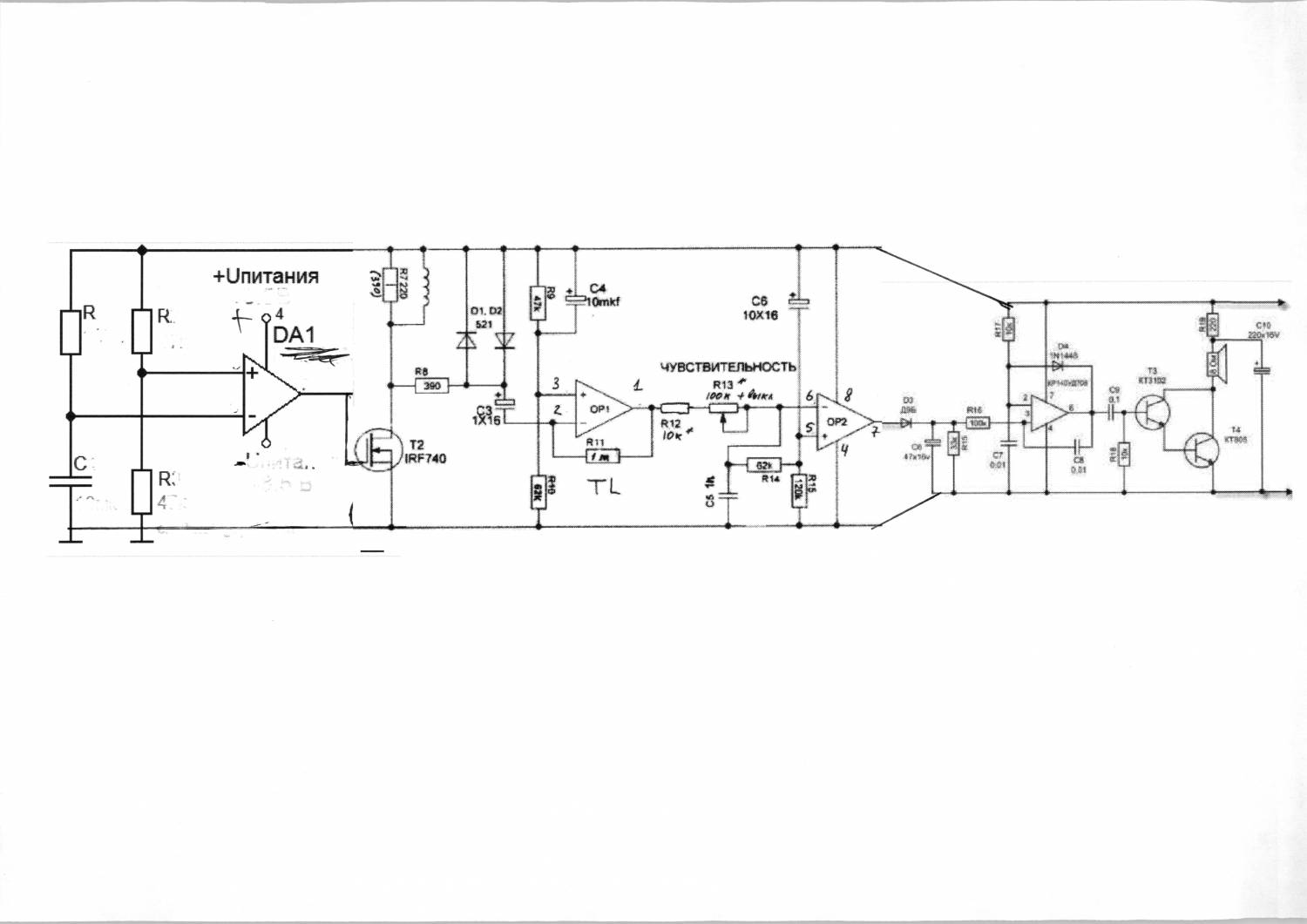

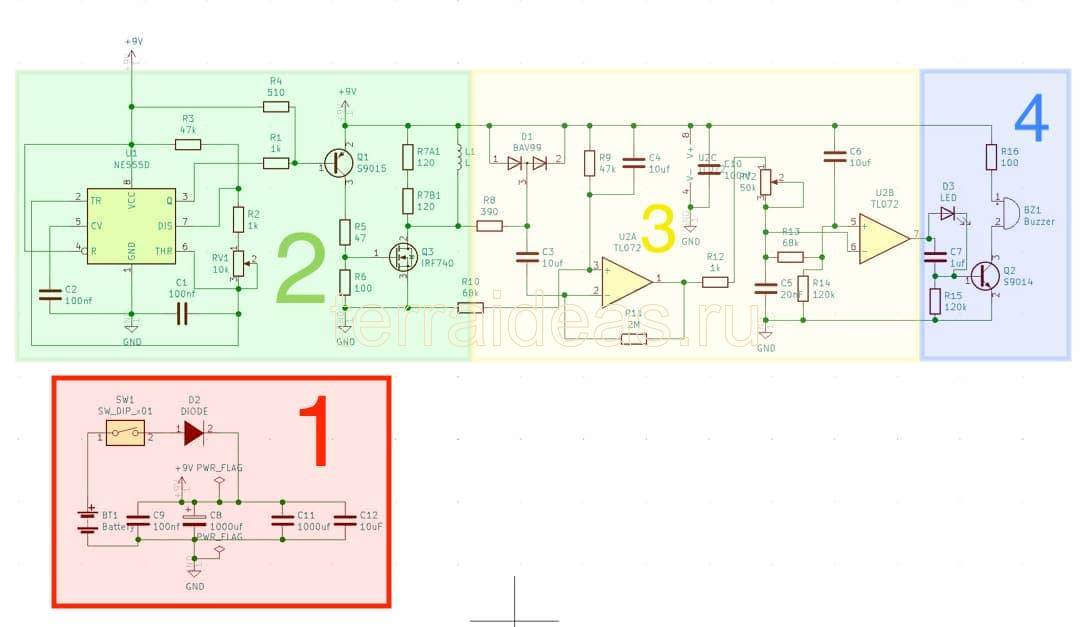

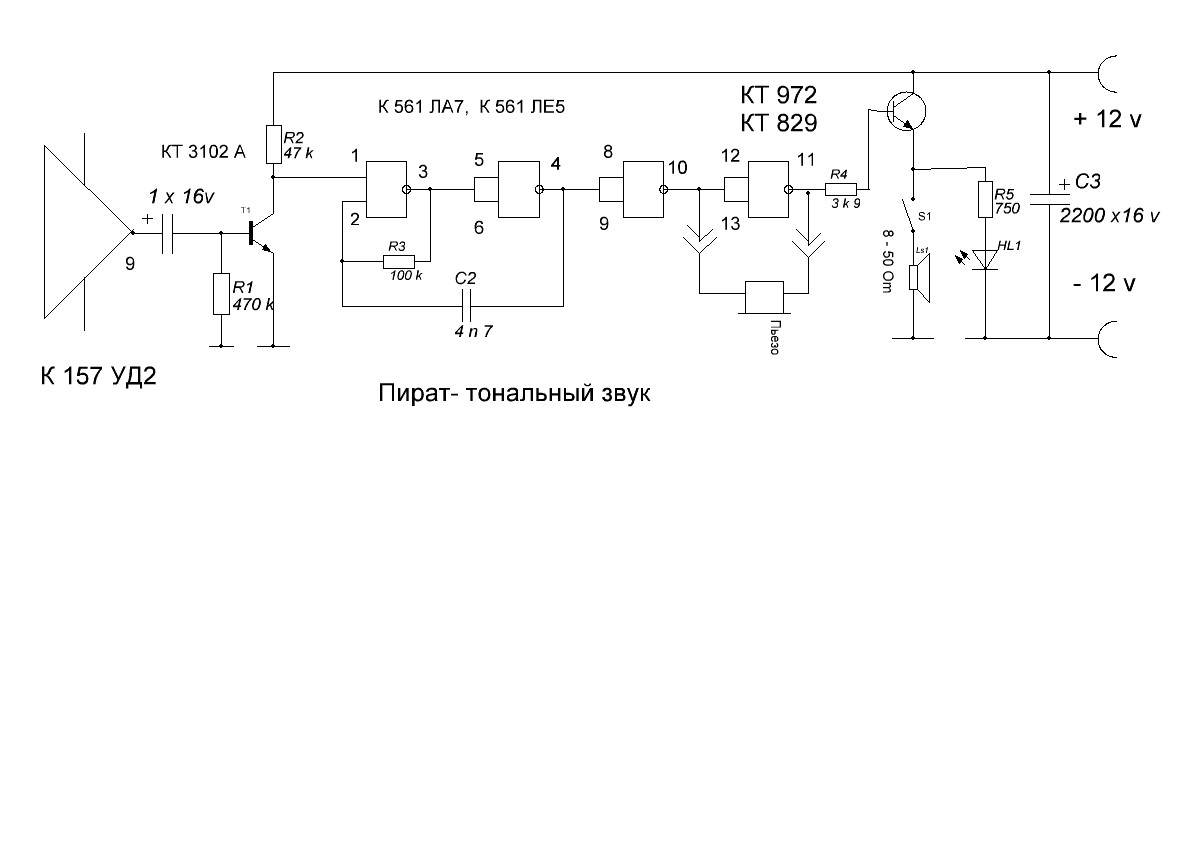

Металлоискатель «Пират», печатная плата которого представлена микросхемой NE555 (отечественный аналог КР1006ВИ1) не содержит дорогих или трудно доставаемых деталей. Технические параметры его нисколько не уступают зарубежным аналогам, цена на которые достигает 300 у. е.

А основными преимуществами данного прибора перед другими являются стабильность работы и реагирование на металл с дальней дистанции.

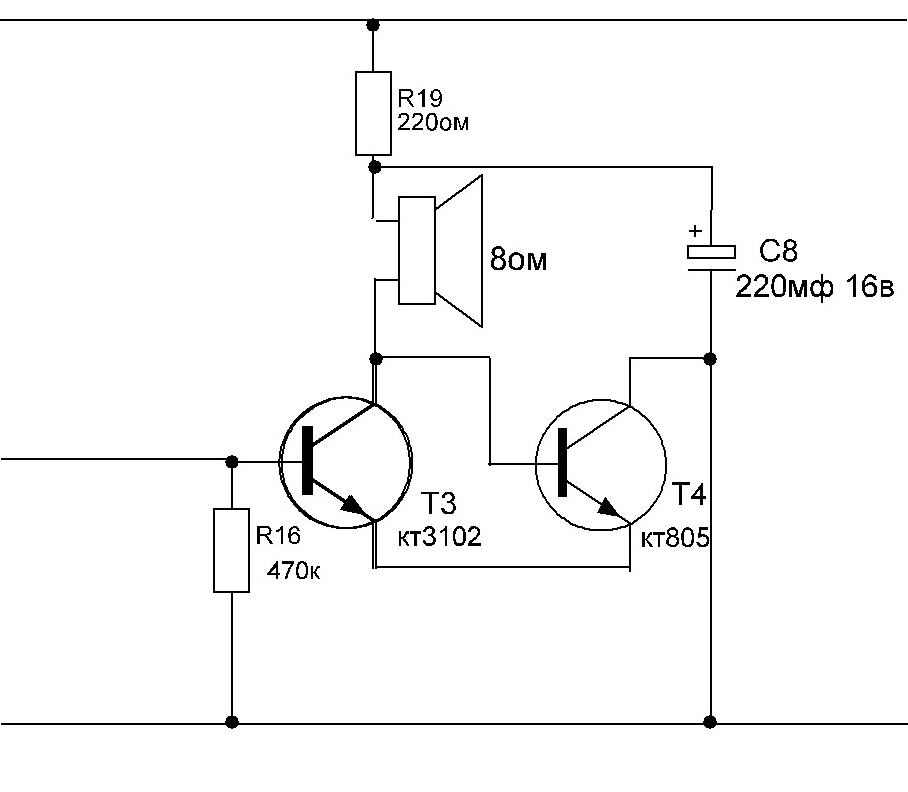

Унифицированный «Пират» (металлоискатель для новичков) обладает определенными техническими характеристиками. Его питание составляет 9-12 Вольт, а уровень потребляемой энергии равен 3-40 мА. Прибор чувствует предметы размером до 150 см.

Устройство металлодетектора

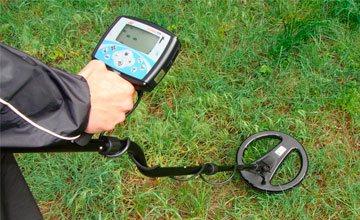

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде. С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

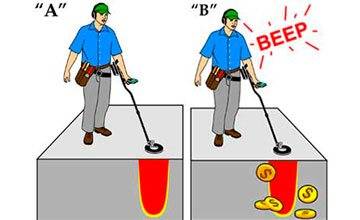

Вот как работает типичная технология поиска металла:

1. Прибор создаёт электромагнитное поле.
2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

• оценить массу находки;
• получить данные о форме, размерах и конфигурации объекта;
• уточнить место расположения, в том числе – по глубине.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

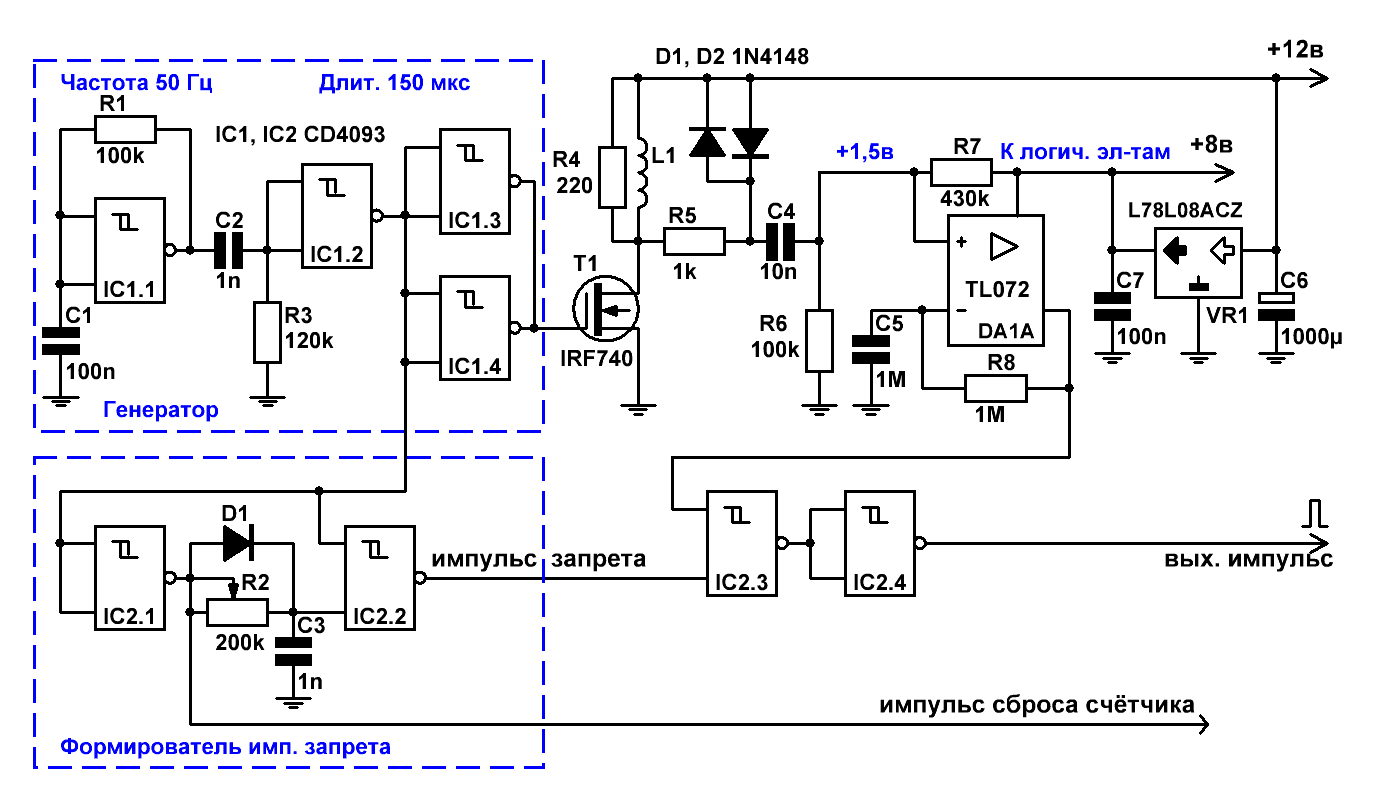

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

• генератора электромагнитного поля;
• датчика изменений этого поля;
• аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

• любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
• полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
• профессиональные металлоискатели для постоянно работающих в этой сфере;
• специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

Многие любителиизготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

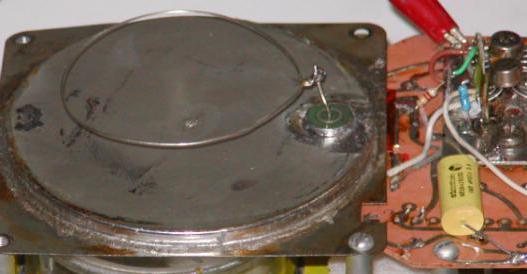

Электронная схема

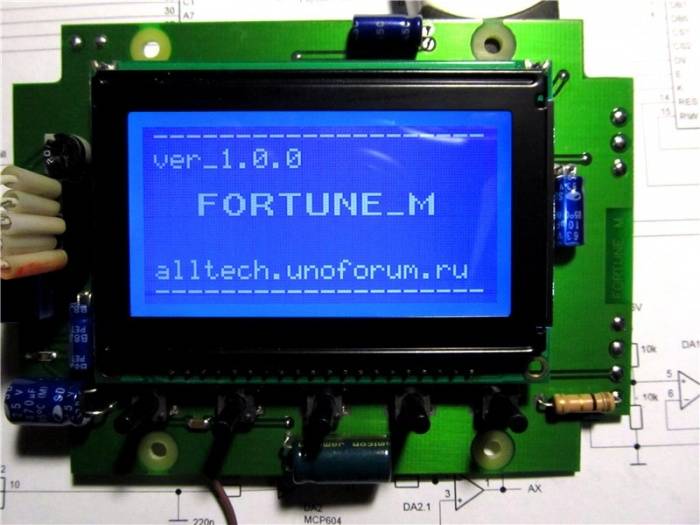

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.

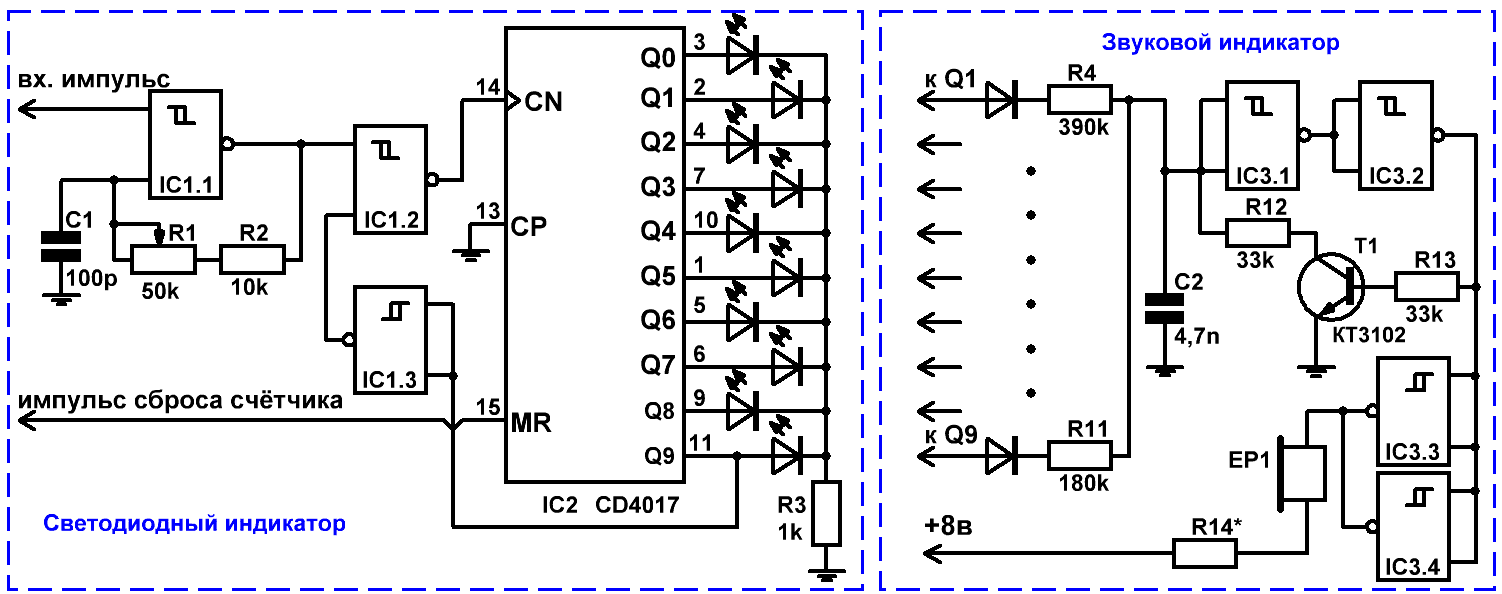

3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Датчик для металлодетектора своими руками

Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.

Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.

Детали самодельного металлоискателя:

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

	40*40см	60*60см	90*90см	120*120см	150*150см
Количество витков	19	16	13	11	10
Дальность обнаружения каски с МД ПИРАТ	0,8м	0,9м	1м	1,1м	1,25м
Максимальная дальность обнаружения с металлоискателем ПИРАТ	1,7м	2,3м	2,6м	3м	3,5м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ	1м	1,2м	1,25м	1,5м	1,6м
Максимальная дальность обнаружения с металлоискателем Кощей 5ИГ	2,3м	3м	3,5м	4м	5м

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Пошаговая инструкция по сборке простого металлоискателя

Принцип действия металлоискателя

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

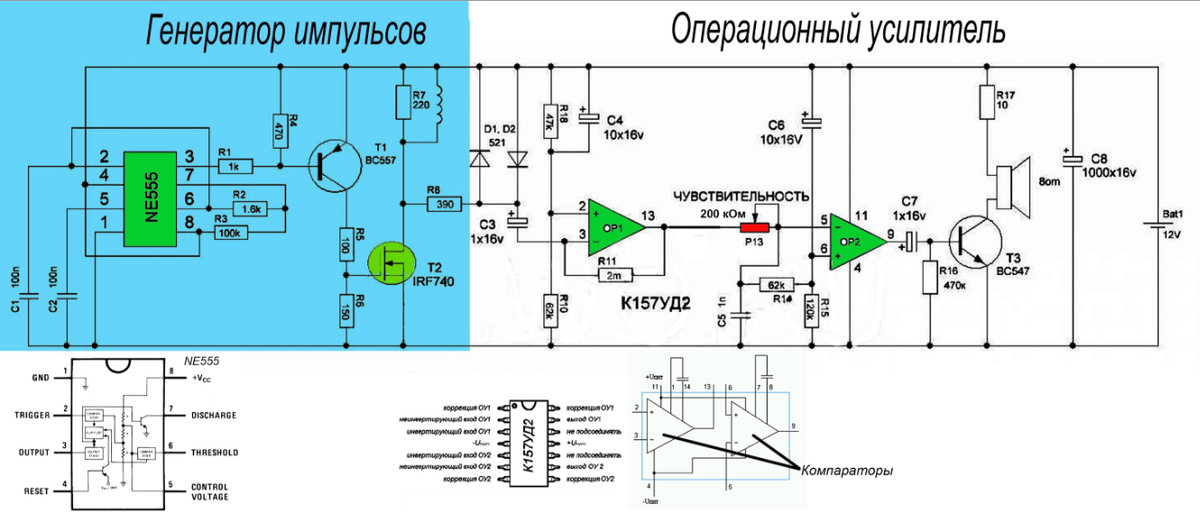

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

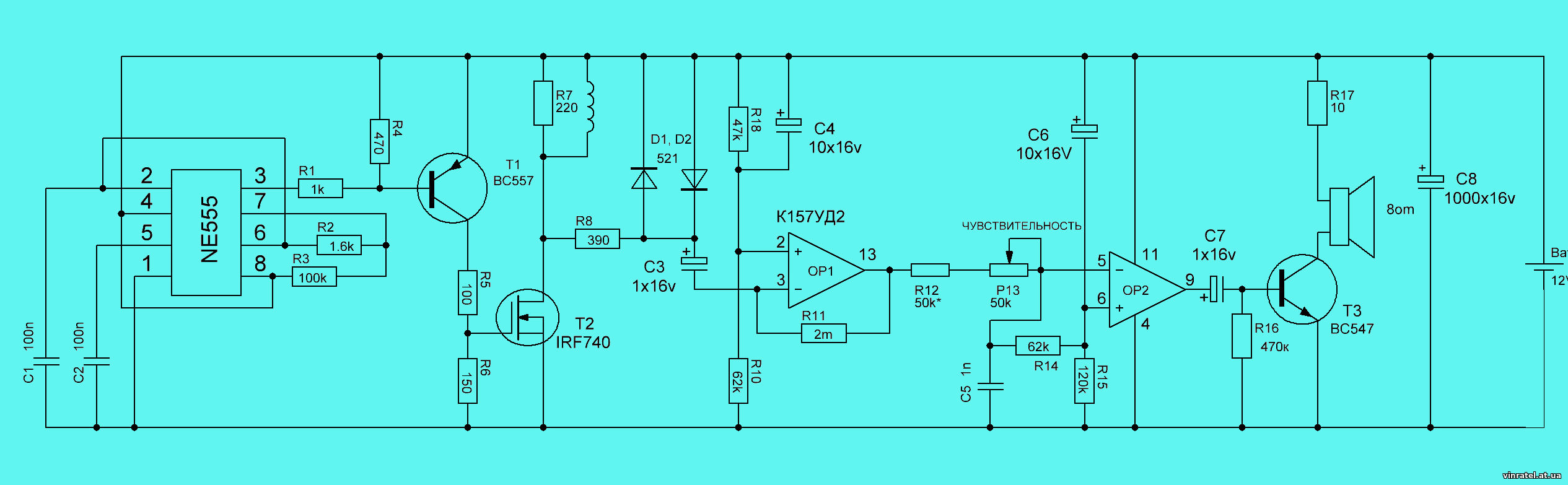

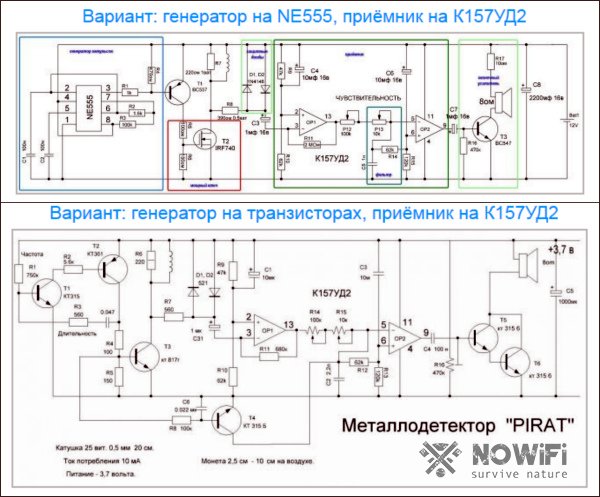

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.
