Конструкция стропильной системы многощипцовой крыши

Технология устройства стропильной системы

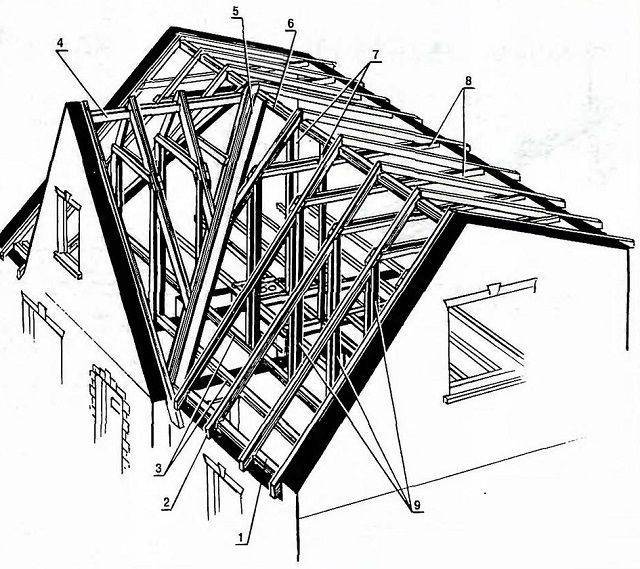

Пример стропильной системы многощипцовой крыши

В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать  возведение этой сложной конструкции.

По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.

Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача  усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.

Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.

Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.

Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными  (накосными).

При таком положении необходимо усилить накосные или диагональные стропила,  установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.

Стропила крепятся к мауэрлату таким образом, что делаются специальные  запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости  от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.

По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.

Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.

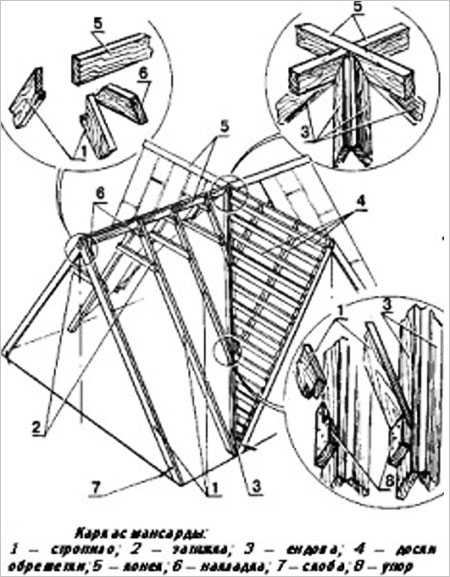

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где  могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на  качество устроенной теплоизоляции. Одновременно  начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.

После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.

Варианты крыш домов с многощипцовыми крышами отличаются своим  многообразием  и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Порядок установки

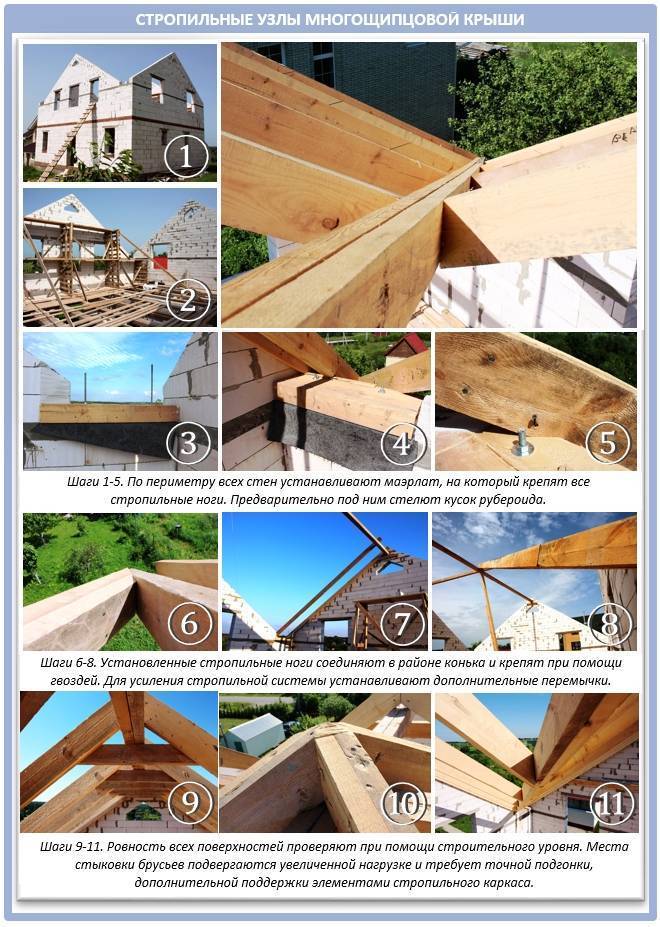

Правильный монтаж стропильной системы проводится в определенной последовательности. Тут многое зависит от характеристик и вида крыши. Самый простой вариант – это плоская кровля. В этом случае особых навыков не требуется. Достаточно только уложить балки, создав необходимый наклон, и на них произвести установку обрешетки и кровельных материалов.

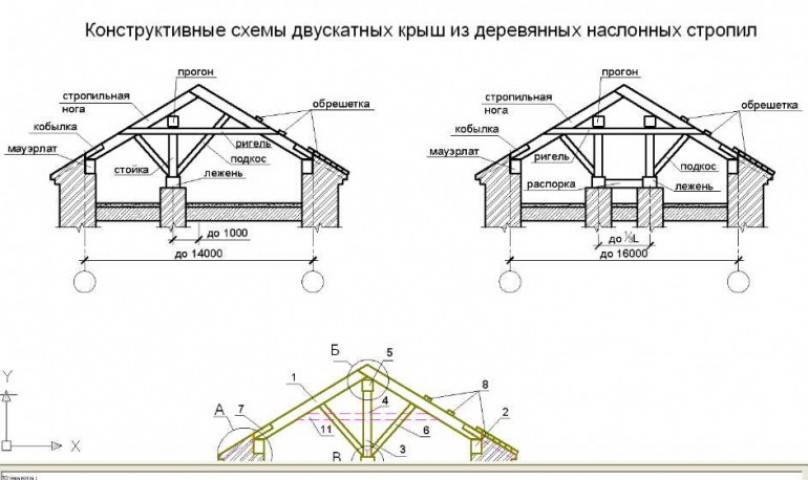

Второй по сложности считается двухскатная крыша. Именно о ней и пойдет речь. Зная последовательность в случае двускатной кровли, можно легко сориентироваться в других вариантах.

Последовательность действий при монтаже стропильной системы следующая:

1. Первый делом проводят установку мауэрлата. Эту работу выполняют в обязательном порядке для всех домов, стены которых выполнены не из древесины. В последнем варианте монтаж мауэрлата можно не производить, здесь для этих целей использует верхний венец стены. Если дом построен из пеноблоков или газоблоков, то их прочности будет недостаточно. В этом случае перед монтажом мауэрлата возводят армированный пояс.
2. Следующим шагом в последовательности действий будет установка самих стропил. Первым делом выполняют монтаж крайних ферм. Их крепят временными упорами. Это необходимо для того, чтобы выровнять фермы, только в этом случае дальнейшая установка стропильной системы пройдет «гладко». Если торцовая стена ровная, то к ней крепят доску, которая выступает высоко вверх. По такому ориентиру легко выровнять стропильные пары. Кроме того, сама доска будет служить дополнительным временным упором.
3. Дальнейший правильный монтаж стропильной системы должен проводиться с использованием «ориентиров». В качестве таковых служат три веревки или шпагата. Один натягивается между крайними стропильными парами на уровне конька. Два других у самых оснований стропил. Их необходимо строго выровнять по горизонтали с использованием строительного уровня. Если обнаружены неровности, то их устраняют путем подпиливания основания стропил.
4. Далее установленные крайние фермы надежно закрепляют к мауэрлату. Выполнение может быть жестким или скользящим. Последний вариант применяется, чаще всего, для деревянных конструкций, чтобы снизить влияние усадки стен.
5. Перед монтажом остальных элементов системы желательно провести разметку на мауэрлате. Заранее высчитывает шаг. Далее, на мауэрлате отмечают места установки стропильных ног. Также желательно сделать шаблон выпилов. В этом случае стропила можно легко подогнать к мауэрлату еще внизу. Это заметно ускорит и упростит монтаж.
6. Далее проводят монтаж остальных стропильных ног. При этом в обязательном порядке следует выравнивать каждую ферму по натянутым веревкам. Для того, чтобы во время установки не сбить стропильные ноги, их закрепляют между собой распорками, а также устанавливают подпорки.

В заключение монтажа стропильной системы проводят установку обрешетки. Предварительно следует уложить гидроизоляционный материал. Если этого не выполнить, то деревянные элементы намокнут и быстро выйдут из строя.

Есть некоторые особенности монтажа стропильной системы на дом, построенный из древесины. Во-первых, в этом случае не используется мауэрлат. Во-вторых, сами стропила к верхнему венцу стен крепятся в обязательном порядке скользящим способом. Это необходимо из-за особенностей древесины. Она со временем начинает усыхать. Если стропила закреплены жестким способом, то всю систему обязательно поведет и крыша просто разрушится.

Основные элементы наружной конструкции

Технология устройства стропильной системы

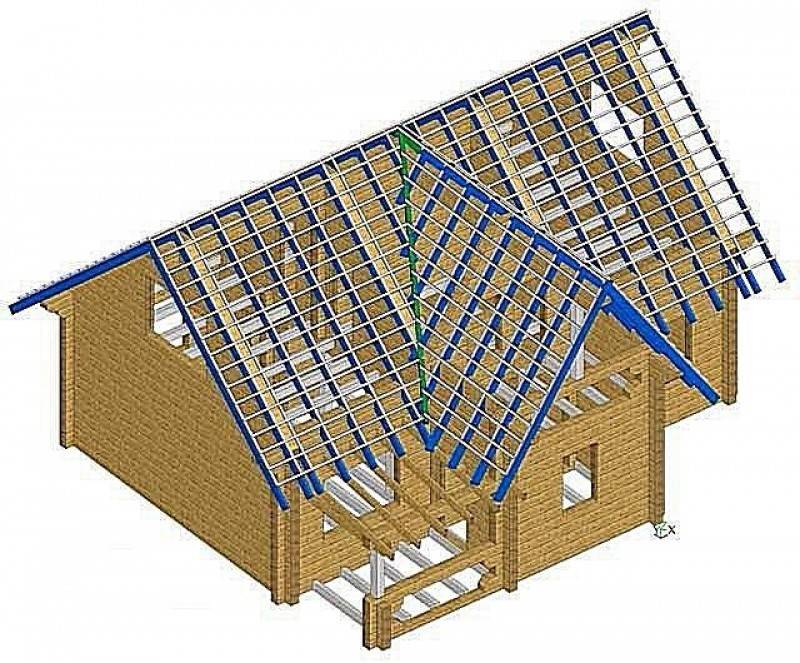

Пример стропильной системы многощипцовой крыши

В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать  возведение этой сложной конструкции.

По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.

Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача  усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.

Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.

Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.

Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными  (накосными).

При таком положении необходимо усилить накосные или диагональные стропила,  установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.

Стропила крепятся к мауэрлату таким образом, что делаются специальные  запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости  от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.

По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.

Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где  могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на  качество устроенной теплоизоляции. Одновременно  начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.

После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.

Варианты крыш домов с многощипцовыми крышами отличаются своим  многообразием  и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Достоинства и недостатки

Многощипцовая крыша — весьма привлекательная конструкция, с эстетической точки зрения она наиболее предпочтительна благодаря сложности конструкции.

Достоинствами таких крыш являются:

• Сложность состава предполагает наличие множества пересечений плоскостей, создающих своего рода ребра жесткости, существенно усиливающие конструкцию;
• Нагрузка на стропильную систему распределяется между отдельными участками более гармонично, увеличивая тем самым срок службы всей системы;
• Наличие чердачного пространства увеличенного объема, которое можно эффективно использовать;
• Внешний вид такой крыши придает всему зданию солидный и привлекательный облик, формирует определенный архитектурный стиль и колорит.

К недостаткам многощипцовых систем можно отнести:

• Сложность работы, самостоятельное возведение такой крыши без наличия специальных знаний и опыта маловероятно;
• Большие объемы строительных материалов, что автоматически означает высокие расходы;
• Неэффективный расход кровельного материала. При укладке кровли получается много обрезков;
• Наличие множества внутренних углов в зимнее время способствует скоплению снежных массивов, увеличивая нагрузку на отдельные части стропильной системы.

В целом, и достоинства и недостатки — следствие сложной конфигурации, создающей трудности в обустройстве, требующей высоких расходов, но имеющей эффектный и привлекательный результат.

Достоинства и недостатки

Установка обрешетки, гидро- и пароизоляции

Поэтапная установка всех элементов своими руками:

• Кровельный пирог должен быть изолирован от контактов с кровлей или деревянными деталями стропильной системы. Поэтому перед установкой элементов пирога монтируется контробрешетка, создающая вентиляционный зазор. Она делается из тонких (2-2,5 см) реек и крепится поперек несущей обрешетки стропил с шагом 30-40 см. Поверх нее устанавливается слой паро- гидрозащитной мембраны, которая дает возможность прохода пара в вентиляционный зазор, но препятствует попаданию влаги внутрь. Полосы мембраны устанавливаются горизонтально сверху вниз, внахлест около 15 см, стыки соединяются специальной лентой;
• После этого между стропилами прямо на слой мембраны устанавливается утеплитель;
• Затем монтируется слой парозащиты. Обычно это сплошная полиэтиленовая пленка, непроницаемая для пара, находящегося в воздухе дома. Установка парозащиты ведется аналогичным способом с гидрозащитой, но начинается снизу;
• Поверх парозащитного слоя устанавливается еще один слой контробрешетки. Размеры такие же, как и на наружной — планки толщиной 2-2,5 см, укрепляются на ребрах стропил при помощи гвоздей или саморезов;
• Завершает работы монтаж внутренней обшивки.

ВАЖНО!
Рассмотренный порядок действий предполагает установленную кровлю. Существует другой метод, когда паро-гидроизоляционная мембрана устанавливается на стропила до установки кровельного материала. Поверх мембраны ставится обрешетка, укладывается кровля

Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают

Поверх мембраны ставится обрешетка, укладывается кровля. Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают.

Монтаж обрешетки

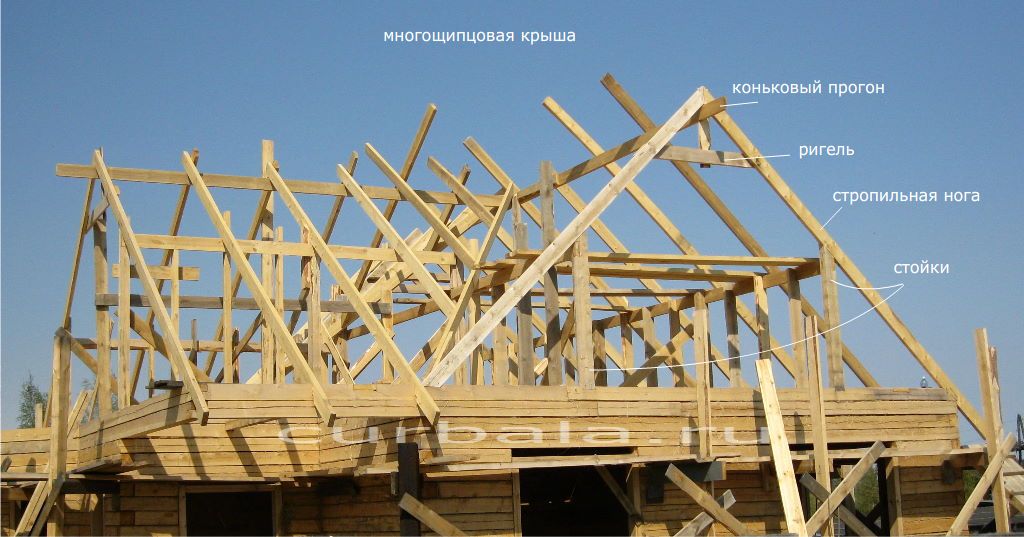

Многощипцовая крыша и её особенности

Типы и фото кровель

Различия между отдельными видами проявляются в:

• Способе обустройства выступающих частей крыши. Традиционно щипцами крыши называют выступы над треугольными фронтонами с вертикальными ровными стенками. Но иногда такие конструкции закрываются вальмовыми скатами. Ограничений нет, часть крыши может иметь треугольные фронтоны, часть – ровные. Больше об устройстве фронтона односкатной крыши читайте здесь.

• Форме самой крыши (квадратной или многоугольной).
• Числе уровней каркаса. У некоторых видов все примыкающие скаты стыкуются на одном уровне, у других щипцовые или двускатные выступы «врастают» в плоскость более высоких скатов. Второй вариант часто выбирается при наличии в проекте пристроек или встроенных балконов.
• Способе крепления стропил и типе каркаса. При ширине стен в пределах 6 м стропила могут крепится висячим способом (тем самым освобождая больше пространства), но в большинстве случаев каркас собирается наслонным или комбинированным способами.

Варианты обустройства не ограничены: щипцовые элементы могут размещаться ниже или на одном уровне с основным коньком, иметь отличную друг от друга высоту или закладываться поверх балконов (об особенностях применения конька для односкатной крыши и нюансах его установки мы рассказывали в этой статье). Каждый проект многощипцовых крыш уникален.

Ниже на фото представлены различные варианты многощипцовых крыш:

Материалы для утепления кровли

Очень важно для теплоизоляции крыши дома из бруса выбрать качественный и надежный материал. Есть ряд параметров, которым должен обязательно соответствовать утеплитель для крыши

Требования к материалам

Основные показатели качественного теплоизолятора:

• экологичность и безопасность для человека.
• низкая теплопроводность (не более 0,04 Вт/м°С);
• небольшой вес, чтобы не создавать дополнительной нагрузки на несущие элементы конструкции;
• хорошо держит свою форму;
• высокая паропроницаемость;
• звукоизолирующие свойства;
• плотность не ниже 15 кг/м3.

Какие утеплители можно использовать для крыши

Виды утеплителя для крыши

Следует сказать, что среди огромного количества современных утеплителей, не так уж и много материалов, соответствующих перечисленным выше критериям.

Для утепления кровли можно применять:

• минеральную вату;
• эковату;
• керамзит;
• пенополистирол;
• пенополиуретан.

Особенности каждого материала

Чтобы определить, какой утеплитель лучше, остановимся на каждом подробнее:

Минеральная вата по праву считается наилучшим материалом для теплоизоляции деревянного дома

При небольшом весе она имеет высокую плотность, что очень важно при утеплении кровельной конструкции. Минвата не горюча и не впитывает влагу, эти показатели особенно ценны при использовании в деревянных постройках. Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые. Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях. Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции. Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1. Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани. Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые. Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях. Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции. Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1. Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Конструкция и монтаж стропильной системы многощипцовой крыши

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно

Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Многощипцовая крыша и её особенности

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;
• конёк крыши.

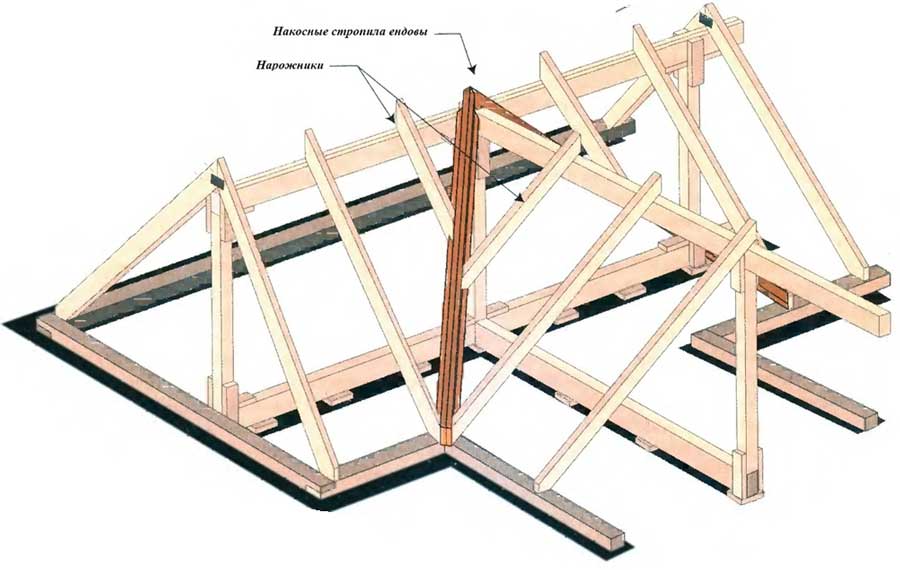

Схема стропильной системы простой многощипцовой крыши:

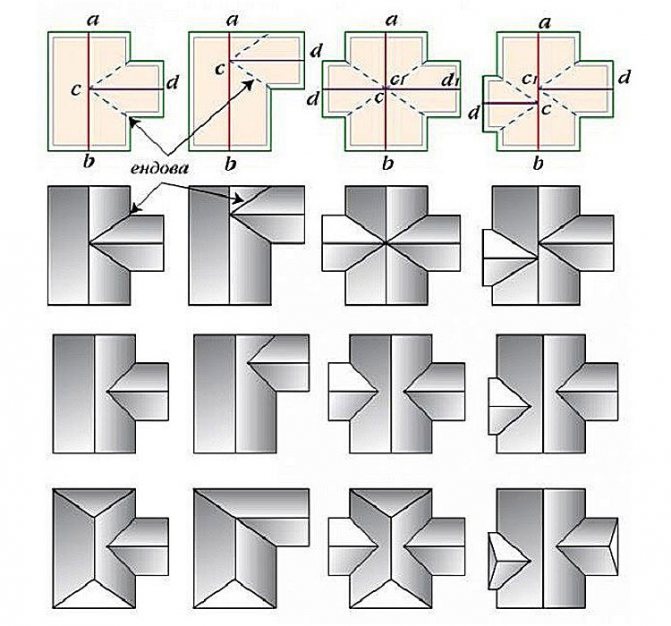

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли

При ее создании следует все внимательно рассчитать и провести все работы качественно

При ее создании следует все внимательно рассчитать и провести все работы качественно

Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

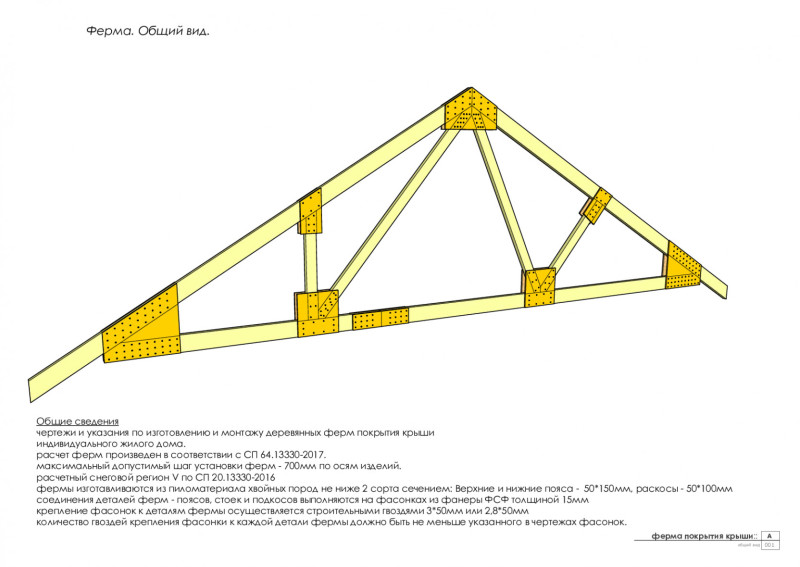

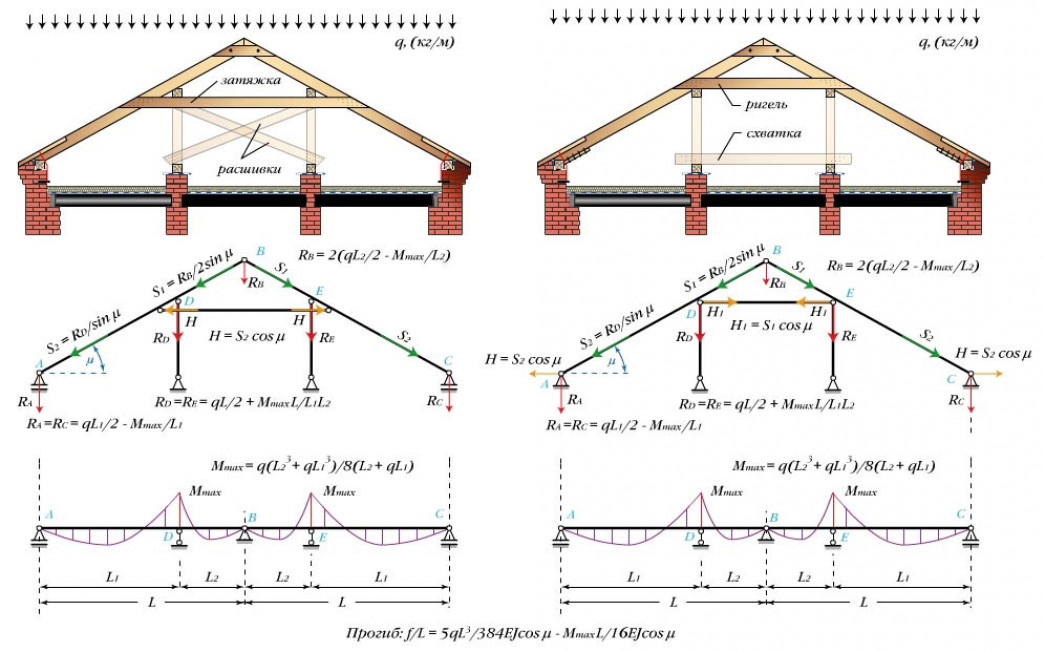

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.

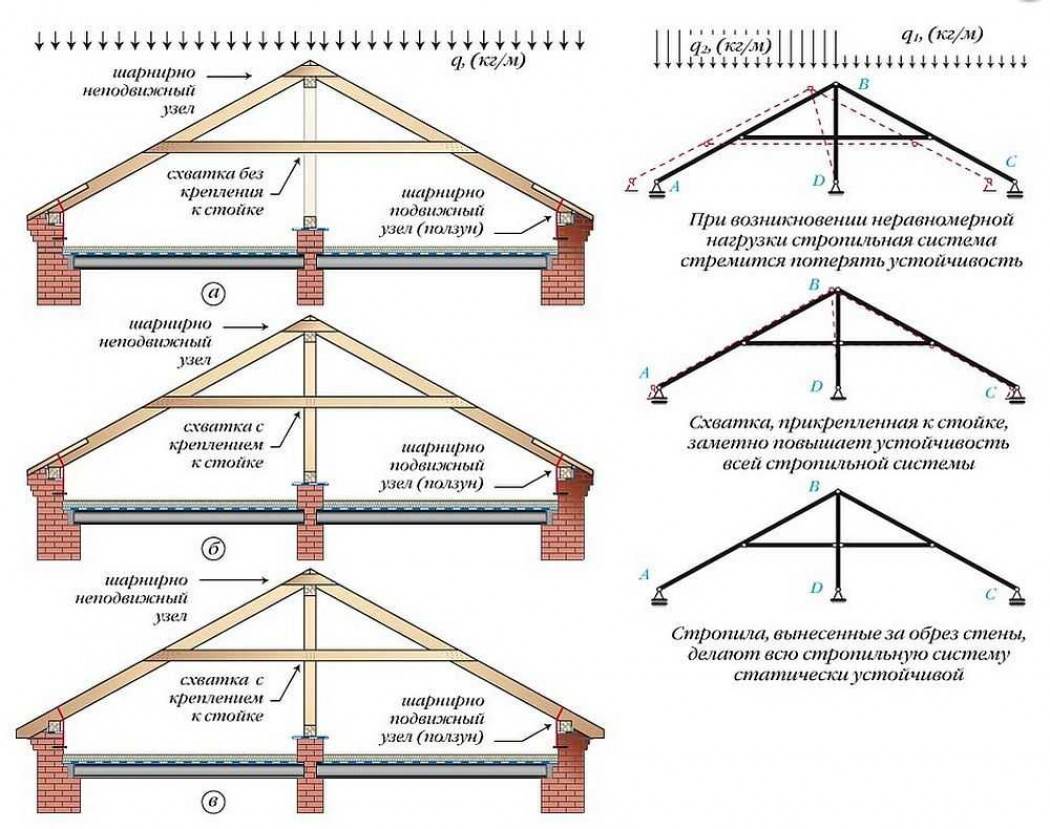

Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси. Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.
