Монтаж мауэрлата и стропильной системы
Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.
Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.
В качестве материала используются брусья. Толщина подбирается под обрез стен.
Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.
Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.
Установка мауэрлата
Монтаж утеплителя
Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.
Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.
Пошаговый монтаж утеплителя

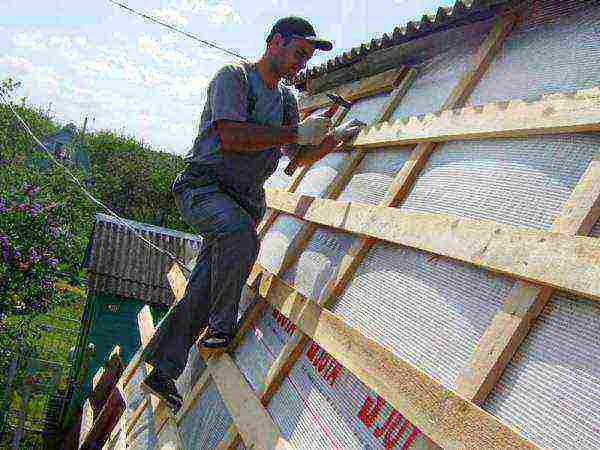

Монтаж обрешетки и контробрешетки
После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.
Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.
Монтаж обрешетки
Монтаж гидроизоляции и пароизоляции
Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.
Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.
- Армированная решетка. Ее плетут из полиэтиленовых волокон.
- Антиконденсат или поробарьер.
Устанавливается гидроизоляция на стропила или обрешетку.
Монтаж гидроизоляции
Разновидности конструкций висячих стропил
Выбор той или иной схемы для устройства висячих стропил зависит пролета между несущими стенами. Чем больше это расстояние, тем сложнее конструкция и большее количество дополнительных элементов требуется.
Базовая трехшарнирная треугольная арка
Это основа всей конструкции, имеет форму треугольника. Собирается из двух стропильных ног, которые скрепляются в коньке. Нижние части соединяются деревянной затяжкой. Максимально допустимая высота в коньке равна шестой части длины пролета. При этом такую конструкцию разрешается использовать только в зданиях между стенами которого не больше 6 метров.
В таком изделии стропила испытывают только изгибающие нагрузки, а затяжка — растягивающие. В основании разрешается использовать металлический прут, или тяж. Но обычно оставляют дерево, так как оно выполняет роль балок для чердачного перекрытия.
Шарнирная арка с бабкой
Такая система применяется в зданиях с пролетом больше 6 метров. Затяжка такой длины будет сильно прогибаться, а чтобы избежать этого используют бабку. Обычно подвес изготавливают из бруса, но в некоторых ситуациях берут металлический прут. Элемент из металла хорошо переносит растягивающие нагрузки, имеет небольшой вес.
При помощи бабки кровельщики настраивают степень прогиба горизонтальной части. На такой длине затяжку делают из двух равных частей, и стыкуют их точно под подвесом. Применяют разные соединения узлов: косые или прямые прирубы, закрепленные болтами. Между собой подвес и затяжку закрепляют хомутом.
Шарнирная арка с приподнятой затяжкой
Этот вариант подразумевает установку затяжки недалеко от конька. Хотя в этом положении деталь испытывает большие нагрузки, но так появляется возможность обустроить мансардный этаж. Настроить высоту потолков можно поменяв высоту крепления затяжки.
В такой ситуации стропилины приходится опираться на мауэрлат. Так как с увеличением нагрузки, повышением влажности и температуры меняются размеры балок используют скользящее соединение. Они изготавливаются из металла и крепятся напрямую к мауэрлату и стропилам. Благодаря такой конструкции крыша сохраняет свою геометрию и может «дышать».
Зимой, на скатах, висячие стропила с затяжкой испытывают различную снеговую нагрузку. Из-за этого появляется угроза перекоса и появления протечек. Поэтому в подобных конструкциях концы стропил выносят за пределы стен.
При устройстве мансардного этажа с приподнятой затяжкой, балка служит основой для крепления потолка. Для того чтобы она не провисала используют более толстые брусья. В некоторых ситуациях устанавливают подвесы, соединяющие затяжку и конек. Если балка слишком длинная используют несколько навесных креплений.
Шарнирная арка с ригелем
Единственное отличие в этой конструкции от предыдущей заключается в способе реализации узлов крепления стропильных ног. Они жестко закрепляются на мауэрлате и больше не могут свободно менять свое положение. Для этого используют гвозди, саморезы, металлические накладки.
В связи с изменением способа крепления, действие нагрузок так же изменяется. Теперь стропила распирают несущие стены. Из-за этого затяжка начинает испытывать сжатие и в такой позиции она называется ригелем.
Если расчеты показывают большую нагрузку, тогда в дополнение к крыше с ригелем в нижней части конструкции устанавливают классическую затяжку. В таком случае крепление к мауэрлату не понадобится. Получается первая описанная конструкция с дополнительной балкой под коньком.
Арка с бабкой и подкосами
Пролеты длиной до 9 до 14 метров требуют усиление конструкции подкосами. В этой ситуации начинают прогибаться стропильные балки. При наслонной конструкции крыши подкосы упирают во внутреннюю несущую стену. В нашем случае единственным доступным упором является бабка. Тут изменяются все нагрузки, действующие на каркас: стропила давят на подкосы, они растягивают подвес и притягивают конек, далее нагрузка распределяется по стропилам, сжимая их.
Все схемы висячих стропильных систем требуют точного расчета, учитывающего внешние и внутренние нагрузки. Единственным недостатком можно считать сложность монтажа. Приходится либо подавать готовые конструкции краном, либо собирать их на высоте. Но, в некоторых ситуациях других вариантов собрать крышу нет.
Как выбрать люстру для дома?
Виды двухскатной кровли: чертежи и планы конструкции
Виды стропильных систем
Ломаная двускатная крыша
Возведение ломаной крыши – простой способ обустроить просторную мансарду с высоким потолком. Особенностью такой конструкции является использование стропил и стоек, обрезанных под определенным углом в местах переломов скатов. Сборка конструкции требует монтажа соединений определенных типов.
схема элементов стропильной системы ломаной двухскатной крыши
При разработке проекта следует определить угол наклона верхней части крыши и рассчитать нагрузки. Угол наклона нижних скатов выбирается исходя из эстетических предпочтений. Кроме того, данный параметр зависит от выбранного расстояния между внешней стеной и стойками каркаса крыши, а также от высоты потолка мансарды.
Устройство ломаной двухскатной крыши начинается с установки опорных стоек каркаса на балки перекрытия. На стойки параллельно стенам укладываются прогоны, на подготовленный каркас монтируется верхняя часть конструкции – висячие стропила с нижней затяжкой. Нижние стропила крепятся к стойкам каркаса.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
- установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
- укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
- на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
- все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.
Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

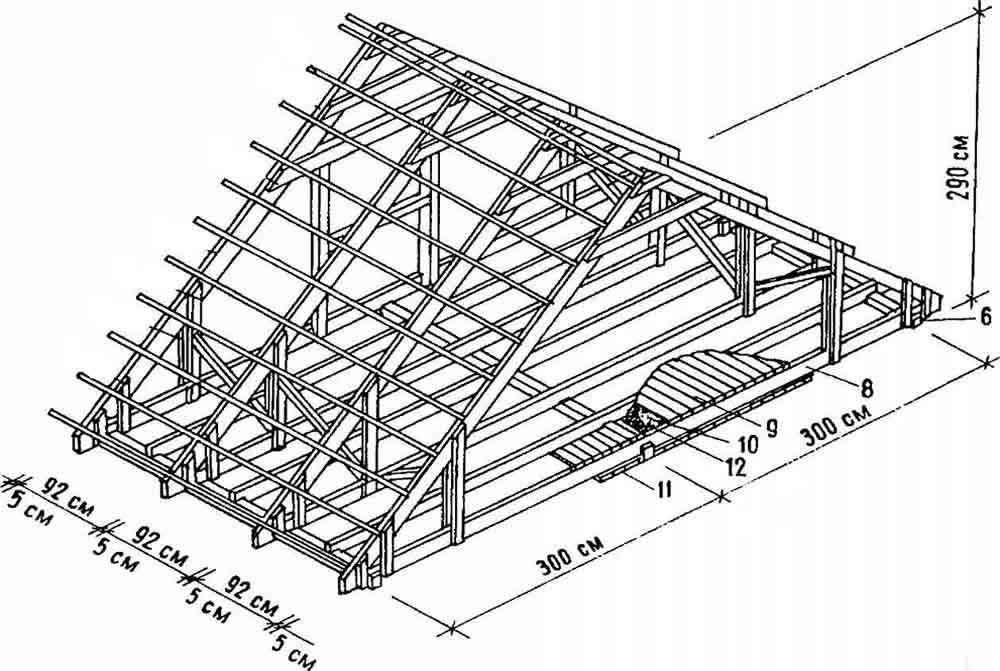

Схема строения стропил для двухскатной крыши
Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Финишное покрытие и установка водостока
Простые и сложные варианты стропильной системы
Простая стропильная система является самым древним и простейшим видом. Несущая конструкция кровли состоит всего из пары стропил. Внизу стропила могут быть прикреплены либо к каменной кладке, либо к потолочным балкам. В этом случае потолочные балки выполняют ту же функцию, что и анкерная балка для плоских крыш.
Если потолочные балки проходят по периметру стен и образуют карниз, то система дополняется наклонным элементом, который крепится с обоих концов. Стропила должны быть правильно укреплены в плоскости кровли.
Пространственное усиление может быть, например, опалубкой, прибитой к доскам сверху. Или доски прибивают к стропилам под углом снизу.
- Стропила иногда также поддерживаются вертикальными распорками или прогонами, расположенными либо наверху, либо с помощью промежуточных прогонов, которые, однако, не привязаны к стропилам полными стяжками (как в случае с системами прогонов).
- Балочная система выполняет две важные статические функции — уменьшает пролёт стропил и обеспечивает жесткость фермы в поперечном направлении (передает напряжение и давление). В случае стропильной системы с прогонами (где балки размещаются на прогонах), они также обеспечивают передачу нагрузок от стропил на прогоны.
- Характерной особенностью такой стропильной системы является то, что каждая пара стропил разложена деревянной призмой, так называемой трубой. Обычно его делают на пролете около 6 ÷ 11 м.
Балка соединяется со стропилами так называемой пластиной типа «ласточкин хвост». Он должен передавать как растягивающие, так и сжимающие силы, вызванные ветром. Тягу здесь передает пластина в форме рыбьего хвоста, которая вклинивается в выемку в стропиле.
Интересный сайт с описанием всех особенностей аквариумных рыбок https://rybkiexpert.ru/.
Давление передается наклонной поверхностью подшипника на толкатель в том месте, где стропила опирается на стропило. Затем потолочные балки и прогоны укладываются на кирпичную кладку, которая крепится к стенам по периметру.
Если потолочные балки проходят по периметру стен и образуют карниз, то система дополняется наклонным элементом, так называемым мотивом, который приклеивается только с обоих концов. Так же, как и с простой стропильной системой.
Монтаж висячих стропил
После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.
Устройство висячих стропил на строительной площадке выполняется по следующей схеме:
Для точности монтажа и удобства, отмечают центр крыши и высоту конька.
Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.Используя шаблон, изготавливают необходимое количество стропильных балок.
В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне).
Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.Со стороны второго фронтона устанавливают такую же арку.Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.
На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.
ФотоОсновными несущими кровельными элементами являются наслонные или висячие стропила. Общий вес всей нагрузки на кровельную систему позволяет делить их на типы постоянных и временных (краткосрочных, длительных и особых). Вес всех материалов для строительства кровли должен включаться в расчет при возведении стропильной системы, поэтому требуется ее соответствующая устойчивость к длительным нагрузкам.
Рисунок 1.Конструкция наслонных стропил с опорой на стены дома.К краткосрочным нагрузкам на кровлю можно отнести: вес человека, специального оборудования для сервиса либо ремонта системы кровли. К нагрузкам особого типа относят влияние сейсмической активности.
Дерево для стропил берут преимущественно хвойной породы, прошедшее специальную и дополнительную обработку антисептиками, огнезащитным составом.К постоянным нагрузкам относится вес всей конструкции висячих стропил, куда включается:Кровельный материал.Стропильная система.Слой теплоизоляции.Материалы, используемые при отделке потолков.Приступив к строительству кровли, необходимо повышенное внимание обращать на то, какие стропила будут использованы — наслонные либо висячие.Выбирая их, следует сопоставить форму крыши с размерами самого строения и вида его кровли. Крыша при этом может иметь двускатный либо односкатный тип. Это подразумевает использование стропил с разными способами креплений при монтаже
Это подразумевает использование стропил с разными способами креплений при монтаже.
Монтаж покрытия и теплоизоляции
Монтажу финишного покрытия предшествует установка теплоизоляции. Установку теплоизоляционного пирога я начинаю после монтажа нижней обрешетки, на которую настилаю пароизоляцию с перехлестыванием полос. Стыки пленки проклеиваю скотчем. Теплоизоляционные маты, на основе базальтовой ваты, устанавливаю в пространство между стропилами. Приходится следить, чтобы не было щелей и зазоров между стропилами и теплоизолятором.
Верх теплоизоляции покрываю гироизолирующей пленкой. Её монтаж ведем снизу вверх параллельно с контробрешеткой и обрешеткой, на которую опираюсь.
Вообще, для монтажа кровельных материалов снаружи ската, я изготавливаю лестницу, которую закрепляю вдоль на коньке. Лестница перемещается впереди фронта работ. Второй человек перемещается по устанавливаемой обрешетке.
Обрешетка монтируется в зависимости от кровельного покрытия, которое устанавливаем после монтажа всей конструкции. Перед установкой финишного покрытия монтирую водосток на торцевой стороне ветровой планки, которую креплю к торцу стропильных ног.
Любое финишное покрытие начинаю монтировать снизу вверх по стропильной системе. Конструкция двухскатной кровли тем хороша, что материал используется практически без отходов, так как скат имеет прямоугольную или квадратную площадь. Перехлест листов материала выполняю согласно рекомендациям. Для шифера он 10 – 12 см. Но стоить иметь в виду, что чем меньше угол ската, тем больше перехлест. Это необходимо для того, чтобы предотвратить капелярный поток влаги, который идет снизу вверх.
Конструкция
Какие бывают двухскатные крыши
Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.
Симметричные
Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.
В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:
- классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
- пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
- остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.
В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).
Ассиметричные
В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.
Ломанные
Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.
Строительство двухскатной крыши
Подготовка и обработка пиломатериала для каркаса
Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.
При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.
При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.
Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.
В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.
Сборка стропильных ферм
У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.
Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.
Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.
Схема стропильной системы
Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.
На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.
Конструкция двухскатной кровли
Двускатная крыша
Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.
Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.
Виды двухскатов
Отличия крепления стропил
1
Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.
В своём строительстве простой «двухскат» может формироваться двумя способами:
- наслонная
- висячая
Более подробно эти системы будут рассматриваться ниже.
Крыша каркасного дома
Преимуществ такой вариации налицо:
- Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
- Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
- Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
- Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли
2
Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов
Асимметрия – это красиво
3
Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.
Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.
Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.
Терминология и элементы
Варианты исполнения
Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.
Основные элементы стропильных систем
- Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
- Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал
Узлы стропильной системы
Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)
- Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
- Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
- Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
- Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
- Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться
Сарай: устройство с фундаментом и без, поэтапная инструкция как построить своими руками (50+ Фото & Видео) +Отзывы
Виды конструкций
Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.
Виды стропильной системы двухскатной крыши:
- Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
- Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
- Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.
Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.
Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме
Компоненты подстропильных конструкций
Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки. Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.
Если случиться аварийная ситуация это обеспечит схватке сработать молниеносно и безошибочно. Если целью стоит повышение устойчивости наслонных стропил и системы в целом жёстко зафиксируйте стойки. Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.
