«Правильное» основание: зависимость от условий
Что лучше: ленточный фундамент или плита? Отвлеченные теоретические рассуждения тут не помогут, так как необходима привязка к конкретной местности, к климату в регионе.
Ленточный фундамент
Он, в отличие от монолита, будет оптимальным выбором для сухих, устойчивых, плотных почв (непучинистых либо слабопучинистых), на участках, где грунтовые воды проходят достаточно низко. Если грунт проблемный, то несущая способность ленточного основания оставляет желать лучшего. По этой причине оно потребует дополнительных мероприятий — увеличения толщины подушки, сооружения дренажной системы и т. д.
Лента хорошо перенесет низкие температуры, но будет бояться грунтовых вод и конденсата, поэтому для нее необходимо качественная гидроизоляция, обязательны мероприятия по утеплению. Ограничивается использование заглубленного ленточного фундамента на участках с пучинистым грунтом. В этом случае потребуются тщательные расчеты, которые могут отвергнуть либо оправдать выбор такого основания.
Несмотря на все «ахиллесовы пяты» традиционная лента остается предпочтительным фундаментом для большинства регионов страны. В ней привлекают универсальность, надежность, возможность экономии, хоть и не такой значительной, как хотелось бы.
Монолитная плита
Главные факторы при выборе вида фундамента это условия на участке и тип грунта. Плитное основание — универсал, однако он все же «специалист», который лучше всего себя проявляет в регионах, где почвы неустойчивы, подвержены пучению, а уровень грунтовых вод находится на критически высокой отметке.
Монолит становится хорошей альтернативой свайным основаниям, если нет возможности использовать на объекте специальную технику. Выбор плитного основания вполне оправдан, когда плотные слои грунта располагаются так глубоко, что длины свай не хватает.
Монолитный фундамент своими руками: расчет и строительство
Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.
Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.
Проектирование и расчет плитного фундамента
Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.
На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.
Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.
Преимущества фундаментной плиты
Большой по площади и пространственно армированный плитный фундамент позволяет существенно снизить давление всей конструкции на грунт. Он находится под всей площадью здания, поэтому используется обычно для возведения зданий небольшого размера.
Изготавливается монолитная плита относительно просто и недорого. Бетон выгружается на подготовленное основание непосредственно из автобетоносмесителя. Использовать дорогостоящий бетононасос в данном случае не потребуется.
Несущая способность у УШП высока из-за ее большой площади. Из-за цельности конструкции фундамент не подвергается локальным деформациям, поэтому стенам дома гарантируется сохранение целостности. При замерзании грунта основание не будет проваливаться или выгибаться. Любые подвижки в данном случае происходят равномерно, так как плита обладает жесткостью и не гнется.
Если в доме предполагается обустройство цокольного этажа, то монолитный фундамент может использоваться в качестве чернового пола для него. В результате вы сэкономите средства на строительство, потому что на этом уровне не потребуются дополнительные плиты перекрытия.
Утепленная шведская плита подходит для разных типов сложных грунтов. При ее обустройстве объем земляных работ будет минимальным, что является существенным плюсом в условиях мерзлого грунта или высокого уровня грунтовых вод.
Плитный фундамент можно обустраивать выше глубины промерзания грунта. Отсутствие необходимости закладывать его слишком глубоко объясняется тем, что под основанием располагается серьезная песчано-гравийная подушка. Она предотвратит прямое воздействие на фундамент вспучивающегося при замерзании грунта.
Технология обустройства
Постройка фундамента начинается с подготовительных работ: поверхность земли очищают от мусора и растений, делают разметку, дополнительно отмерив метр с каждой стороны здания. Затем котлован роется экскаватором, после чего его поверхность выравнивают уровнем. Последние 20 см глубины котла желательно вырыть вручную. На ровное дно кладут слой песка толщиной 30 см, тщательно утрамбовывают его, а следом слой гравия толщиной 20 см. Такая подушка поможет защитить фундамент от капиллярного попадания воды. Следом кладется слой гидроизоляции – пленка или рубероид.
Альтернативный вариант – укладка пенопласта или пенополистирола с плотностью не ниже, чем у марки Р-520, слоем около 15 см. Можно уложить и экструдированный пенополистирол, плотность сжатия которого гораздо выше, не укладывая следом влагоизоляционный материал.

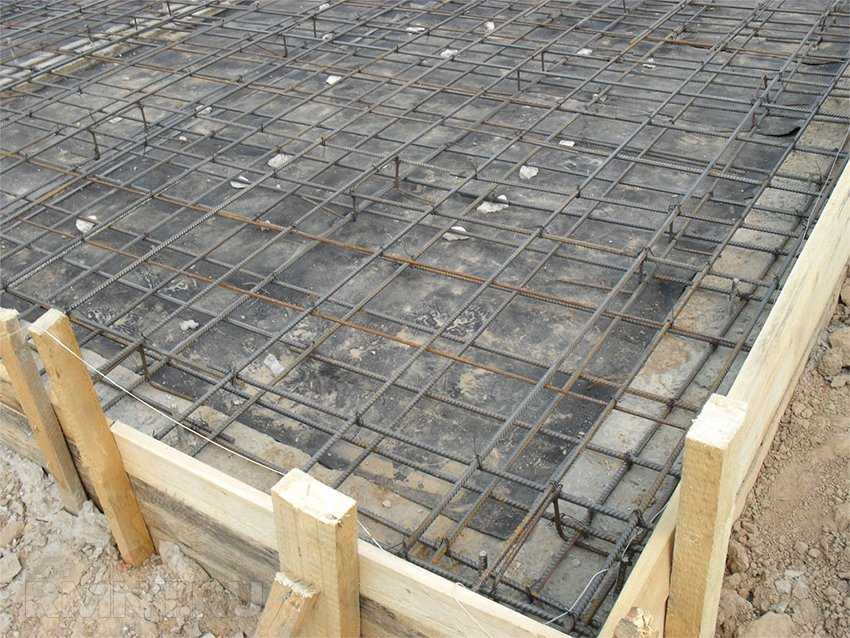

Следом укладывают армирующую сетку из прутьев арматуры диаметром около 1,6 см так, чтобы они образовывали сетку с длиной стенки 15 см, где места перекреста прутьев будут соединены стальной проволокой диаметром 5 мм. Для участков с плотным грунтом можно проложить слой полиэтиленовой мембраны, которая защитит от вредного радона, часто находящегося в такой земле. Размер всех этих слоев плюсуют к толщине монолитной плиты фундамента.
После установки сетки делается опалубка из гладких досок, соединенных между собой гвоздями или саморезами так, чтобы конструкция была плотной и имела ровную внутреннюю сторону. Следом заливается бетон, после полного заполнения которым всей конструкции желательно пройтись по нему строительным вибратором, который поможет составу затечь во все пустоты и выпустит воздушные пузырьки. На следующий день железобетон поливают водой и накрывают полиэтиленом (при жаркой погоде), оставляя его для просыхания на месяц.

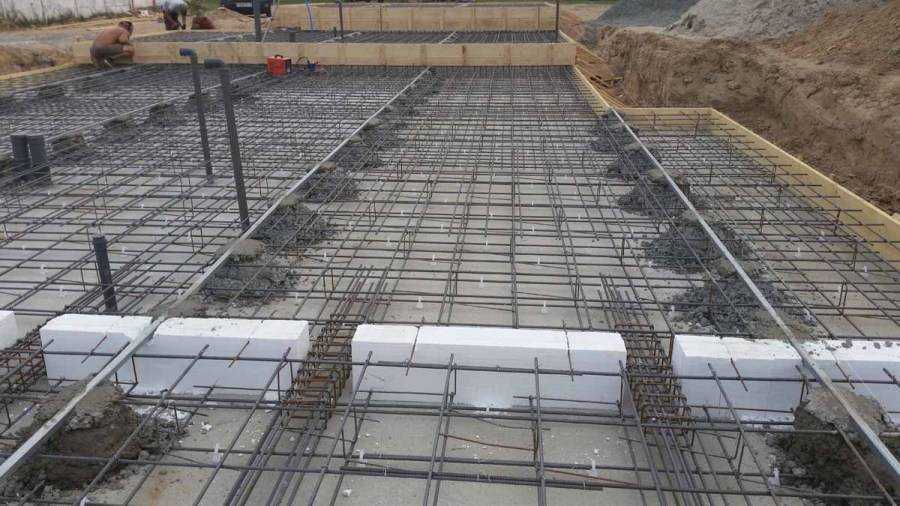

Используемые схемы армирования
Классическая схема армирования монолитной плиты — два ряда сетки из прутьев AIII диаметром от 12 до 16 мм. Размер ячейки обеих сеток находится в диапазоне 20–25 мм, таким образом, толщина арматуры выбирается, исходя из минимального содержания стали порядка 0,2% в обоих поперечных срезах плиты.
Монтаж арматуры начинается с установки дистанционных пробок, обеспечивающих толщину защитного слоя 50 мм. На пробки, расположенные с шагом в 20–25 см, укладываются продольные прутья арматуры, на них — поперечные, таким образом формируется сетка. Все пересечения арматуры связываются, к каждому третьему приваривается вертикальный пруток для дистанцирования верхнего ряда арматуры.
К пруткам приваривают продольные прутья третьего ряда, затем в форму укладывают те, которые не имеют жёсткой фиксации к вертикальной конструкционной арматуре. На приваренные продольные прутья накладывают и привязывают поперечные, затем снизу к ним поднимают и привязывают оставшиеся, при этом сохраняется номинальный шаг установки. При необходимости нарастить длину арматурных прутьев их связывают с перехлёстом не менее 50 номинальных диаметров.
Если по проекту плита имеет нижние рёбра жёсткости, их формируют за счёт траншей в слое подготовки, укреплённых листовой несъёмной опалубкой. При этом пространство между траншеями — так называемые песочницы — плотно трамбуются и выравниваются по верхним граням опалубки рёбер. Армирование выступов осуществляется П-образными закладными, которые впоследствии связываются с обоими рядами армирующей сетки плиты. В качестве рабочей арматуры для рёбер используют два ряда прутьев, расположенных в нижних углах П-образных анкеровок. При монтаже армирования рёбер также нельзя забывать о минимальном защитном слое в 50 мм.
Материалы и инструменты
Специалисты рекомендуют для изготовления железобетонного фундамента ленточного типа использовать:
- Песок или щебень (для устройства подушки).
- Бетон или цемент М250 (для приготовления самого фундамента).
- Арматурный прут (диаметр 8-12 мм).
- Проволока (из стали, для связки арматуры).
- Материал для гидроизоляции (рубероид и гидроизол).
- Деревянная доска (толщина 20 мм).
- Тонкие деревянные рейки.
- Брус из дерева (для опалубки).
Из инструментов следует подготовить такие: шнуры, колышки, рулетку, уровень, отвес, лопаты, трамбовку, молоток, мастерок, клещи. Если вы решили делать бетон самостоятельно, то договоритесь об использовании бетономешалки.

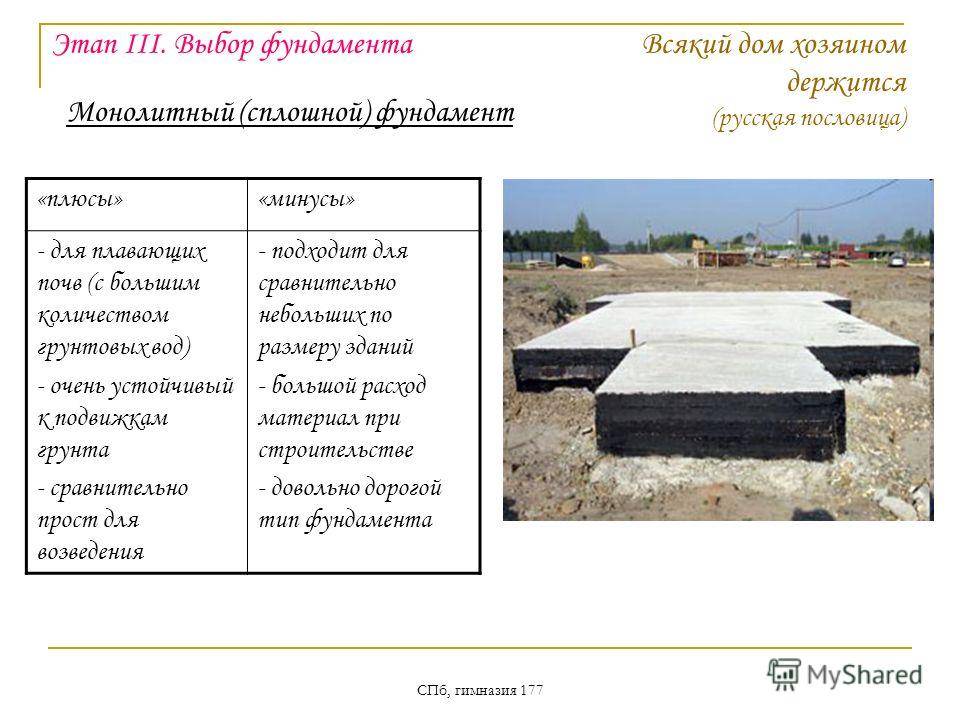

Положительные и отрицательные аспекты технологии
Плюсы монолитной плиты
Большинство специалистов отдает предпочтение монолитному фундаменту по следующим причинам:
- Подготовительный этап перед заливкой фундамента будет сведен к минимуму. Вам не придется тратить много времени и нанимать высококвалифицированные строительные бригады для подготовки участка к установке данного основания благодаря простоте технологии. Поэтому монолитный фундамент считается одним из самых бюджетных, а поскольку специальная техника или инструменты для его возведения не требуются, вы легко справитесь с этим видом работ самостоятельно.
- На состояние монолитного фундамента не влияют сезонные изменения физико-химических характеристик почвы, что позволяет избежать капитального ремонта, связанного с промерзанием и оттаиванием грунта. Во время сильных морозов все строение вместе с основанием будет приподниматься, а при потеплении весной – опускаться без каких-либо существенных деформаций.
- Основание, выполненное из цельной плиты, отличается поразительной прочностью из-за отсутствия стыков и швов. Оно практически не подвержено механическому разрушению и очень долговечно.
- Вы сможете дополнительно сэкономить на обустройстве напольного покрытия, поскольку сама плита монолитного фундамента является черновым полом.
Минусы
Свежезалитый монолитный фундамент.
Однако, цельное основание имеет и определенные минусы, среди которых стоит отметить:
- Сочетать монолитный фундамент с погребом или подвалом практически невозможно, так что его придется делать отдельно.
- Возведение фундамента из цельной плиты обойдется несколько дороже, чем, к примеру, столбчатого фундамента.
- При строительстве в местности с достаточно суровыми климатическими условиями под монолитное основание придется обязательно подложить теплоизолирующий слой (например, пенопласт).
- Возводить монолитное основание на участке, имеющем значительный уклон, строго не рекомендуется.
Технология строительства фундамента своими руками
Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.
Подготовка котлована
Глубина котлована зависит от плотности грунтовых пород:
- Если земля очень плотная, то оптимальной будет глубина 50 см.
- Если на участке преобладает торф, то лучше заглубить основание на 1 м.
Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.
Подложка
На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:
- На дно котлована засыпьте промытый песок без примесей.
- Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.
- Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
- Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
- Поверх подушки расстелите геотекстиль.
Опалубка и утепление
Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:
- Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
- Для конструкции используйте доски на 50 мм.
- Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
- После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
- Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.
Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

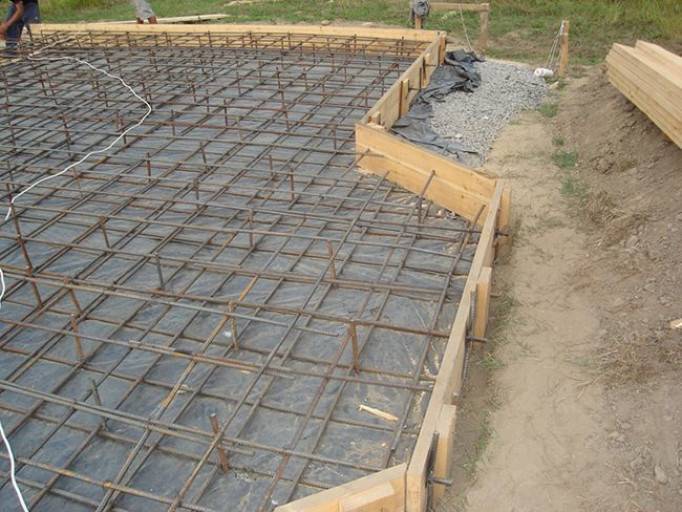

Армирование и заливка
Для выполнения армирования, вам поможет следующая пошаговая инструкция:
- Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
- Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
- Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.
После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.
Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.
Факторы, влияющие на глубину заложения ленточных фундаментов
Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:
- Незаглубленные
- Мелкозаглубленные
- Заглубленные
Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:
- Глубина промерзания грунта
- Тип грунта
- Уровень грунтовых вод
Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.
Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.
Недостатки фундаментной плиты
Утепленная шведская плита подходит только для тех проектов, которые не предусматривают наличия подвала или высокого цокольного этажа. Если вы хотите получить в свое распоряжение помещения ниже нулевой отметки, то придется подбирать другой вариант фундамента. Конечно, можно выкопать глубокий котлован и под монолитную плиту, если стоит задача получить полноценный цокольный этаж. Однако в таком случае значительная часть преимуществ фундамента теряется, и в то же время существенно возрастают расходы.
Подготовительные работы к заливке плиты достаточно трудоемки и требуют соблюдения технологии. Под плитой помимо песчаной или щебневой подушки обустраивается тепло- и гидроизоляция. Заливка УШП требует идеальной ровности основания. Конфигурация ее должна стремиться к квадрату. Чем дальше она уходит от этой фигуры, тем выше риск появления трещин из-за неравномерной нагрузки. В сложных случаях для плиты предусматриваются дополнительные ребра жесткости.
Самым экономичным вариантом монолитный фундамент назвать нельзя из-за существенных расходов на приобретение бетонной смеси и арматуры.
Удачный консенсус двух видов фундаментов
Присущие всем МПЛ недостатки
Самым серьезным минусом плитного фундамента является непригодность для сложных ландшафтов. При перепаде высот больше 2 м по любой стене дома лучше выбрать сваи или ленту МЗЛФ. Плиту можно залить на болоте, торфянике, при высоком УГВ, но невозможно навесить над прибрежной зоной в виде пирса.
Вторым недостатком монолитной плиты считается отсутствие подвального этажа. Кессонная модификация МПЛЧК предоставляет застройщику погребок под кухней – не более того. Это актуально для индивидуальных застройщиков, бюджет которых ограничен в 80% случаев. Если при обустройстве чердака в жилую мансарду экономится 2/3 бюджета, то цокольный уровень обходиться на 1/3, но все же дешевле стандартного этажа.
Минусом плиты является нулевая ремонтопригодность узлов ввода коммуникаций. Чтобы заменить трубопровод, придется вскрыть фундамент либо использовать дублирующие схемы для перехода с одного патрубка на другой при засорении инженерной системы. Для любых бетонных конструкций, предназначенных для эксплуатации в земле, необходима дренажная система, поверхностная ливневка.
Последним недостатком монолитной плиты является высокий расход материалов, вытекающий из этого максимальный бюджет. Смета строительства больше, чем в МПЛ, наблюдается лишь при возведении глубокой ленты ниже 2,5 м.
Таким образом, построить плитный фундамент не получится на горах. Во всех остальных вариантах он обеспечит максимальный ресурс даже в экстремальных эксплуатационных условиях.
Полнотелая плита МПЛ
Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии. Плита имеет плюсы:
- минимальная выемка грунта без спецтехники
- простейшая опалубка, позволяющая экономить бюджет
На некоторых почвах при низком УГВ можно обойтись без утеплителя, подбетонки, гидроизоляции, что резко сократит, как время изготовления, так и бюджет строительства. Для этого достаточно разовой квалифицированной консультации в специализированной компании.
Минусом традиционно становится большой объем бетонирования. В домашних условиях столько раствора замесить нереально для заливки опалубки в один прием. В отсутствие ребер жесткости значительно упрощается армирование конструкции. Арматурные сетки можно вязать непосредственно в пятне застройки с учетом стояков инженерных систем, конфигурации стен. Это позволяет изменять ячейку сетки при необходимости без дополнительных затрат.
Применение и виды «монолитной плиты»
Одно из достоинств плитных фундаментов – простота конструкции, обуславливающая популярность этих опорных оснований в частном домостроении до трёх этажей включительно, в том числе из тяжёлых материалов. Однако возведение монолитных плит даже для домов малой этажности требует сооружения усиленного каркаса по всей площади, а это значительный расход арматуры, не говоря уже о бетоне, потребность в котором у плитных оснований в разы выше, чем при устройстве «ленты».
Перечисленные особенности делают плитные фундаменты достаточно дорогостоящими конструкциями, но при этом именно эти нюансы обеспечивают «плите» высокие эксплуатационные характеристики.
Величина заглубления монолитных опорных оснований определяется массой строения и свойствами грунта. Грамотный расчёт габаритов и армирования плиты позволяет сохранить строение в целости даже на пучинистых грунтах – обеспечивается это высокими статичностью и остойчивостью плитной конструкции.
Плитные фундаменты существуют трёх основных видов:
- Классический.
Монолитная железобетонная плита толщиной 20-50 см (в зависимости от характеристик почвы и массы строения), сооружаемая на песчано-гравийной подушке — она устраивается вместо полностью удалённого плодородного слоя по уплотнённому основанию и занимает 2/3 глубины котлована. Для исключения заиливания поверх подушки укладывают слой геотекстиля. По холсту выполняется бетонная подготовка толщиной см, одновременно являющаяся дополнительной гидрозащитой, с последующим устройством основной гидроизоляции (рубероид). Затем в опалубку укладывается армирующий каркас и заливается бетон марки B22,5(M300). Русский — повышенной прочности.
Сплошная ж/б-плита с рёбрами жёсткости, располагающимися под несущими стенами. Высокая несущая способность конструкции обуславливает её применение под массивные постройки и на пучинистых грунтах. При использовании в строительстве лёгких домов толщина плиты может быть уменьшена до 10-15 см.Утеплённая шведская плита (УШП).
Устраивается на песчаной подушке, под которой монтируются все коммуникации. Поскольку ремонт и обслуживание бытовых систем при таком расположении возможен минимально, комплектующие используются самого высокого качества.Фундаментная плита толщиной 100 мм отливается из бетона в несъёмную опалубку со стенками из листов плотного пенополистирола, а дно представляет собой систему «тёплые полы», поверх которой укладывается арматурный каркас.Как вариант – нагревательные контуры могут быть смонтированы и поверх каркаса.
Конструкция достаточно сложная, с низкой ремонтопригодностью, поэтому для её возведения привлекаются профессионалы.
Утепленная плита УШП
Фундамент с теплоизоляционным слоем под подошвой, интегрированными контурами теплого пола получил название «шведская» плита. Основным достоинством конструкции УШП является сокращение бюджета отделки. Владелец получает одновременно с фундаментом:
- готовый пол по грунту
- нижний обогрев
- комфортность проживания
- снижение расхода энергоносителя в основном контуре отопления
Недостатком является сложная конструкция, технология строительства. Для шведской плиты придется изготовить подбетонку, произвести гидроизоляцию, закупить, уложить дорогостоящий пенополистирол XPS.
Понятие монолитной ленты
Устройство монолитного основания
Каждый вариант монолитного основания предполагает дополнительные слои, элементы, расположенные определённым образом. Устройство также предполагает обустройство песчаной подушки, необходимой для дренажа. Таким образом, основными являются следующие компоненты монолитного фундамента:
- Песчаная подушка укладывается на грунт. Толщина слоя из песка составляет 20 см.
- Геотекстиль размещается поверх песка.
- Гравий слоем 20 см располагается на геотекстиле.
- Бетонная подготовка представляет собой плиту толщиной около 15 см.
- Гидроизоляция наносится поверх бетонной подготовки.
- Экструдированный пенополистирол является утеплителем.
- Поверх теплоизоляции укладывается защитная плёнка.
- Железобетонная плита завершает «пирог».
Что такое плитный фундамент?
Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.
Схема устройства
Состоит такое основание для малоэтажного дома из трех слоев:
Подушка из песка с гравием.
Гидроизоляция.
Армированная плита из железобетона.
Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.
Достоинства, общие для любых плит
Любой фундамент этого типа гораздо прочнее, надежнее ленты, столбов, ростверка. Нагрузки на грунт распределяются равномерно, не возникает проблем с возведением перегородок, переносом их при перепланировке. Кроме того монолитная плита имеет плюсы:
- вариабельность – при проектировании можно выбрать гладкую, усиленную ребрами, чашеобразную конструкцию, перевернутую чашу, вариант с кессоном, глубокого заложения
- высокий ресурс – плиты не требуют периодического ремонта, могут зимовать без снижения прочности для возобновления строительства в следующем сезоне
- простая конструкция – позволяет обойтись без землеройной техники
Плита не имеет ограничений по этажности, поэтому даже в трехэтажном коттедже может присутствовать мансарда. Прочностной запас основания дома многократно превышает сборные нагрузки в любом случае. Отмостки не вызывают сложностей при выборе любой модификации МЛП, при необходимости их можно утеплить пенополистиролом для снижения бокового промерзания.
Техника монтажа опалубки
Опалубка не дает раствору выйти за пределы каркаса. Она гарантирует застывание бетонной массы в предусмотренной геометрической форме и положении в пространстве. Пустотелая каркасная рама включает в себя 3 составляющие:
- формообразующие элементы – палубы;
- поддерживающие конструкции – рамы, стойки;
- крепежные детали.
Несъемный вариант опалубки применяют один раз. После заполнения конструкции раствором она становится неотъемлемой частью строения. Опалубку съемного типа снимают после затвердения бетонной массы и используют при строительстве другого объекта.
Опалубку подразделяют на несколько видов:
- мелкощитовую – для бетонирования конструкций небольшого объема или сложной конфигурации;
- крупнощитовую – для заполнения раствором конструкций крупных размеров;
- блочную – для заливки колонн, фундамента, ростверков, других замкнутых, стоящих отдельно конструкций;
- объемно-переставную – для одномоментного бетонирования колонн, перекрытий и стен;
- горизонтально-перемещаемую;
- пневматическую – для бетонирования сфер, куполообразных потолков, криволинейных конструкций.
При необходимости на одном объекте совмещают использование опалубки нескольких видов. Универсальная система дает возможность создавать закругленные, угловые и прямолинейные поверхности, без привлечения каркасных систем других видов.
Строительство плитного фундамента
Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:
- Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
- Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
- Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.
- Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
- Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
- На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
- По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
- На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
- Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
- После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.
Монтаж плитного фундамента
Фундаментная плита-чаша МПЛЧ
Фундамент в виде чаши является самым мощным, идеально подходит для стен из бетонных блоков, кирпичной кладки. Внутренняя часть заполняется песком, позволяя получить полы по грунту. Глинистые грунты не в состоянии выдавить основание на поверхность силами пучения. От высокого уровня УГВ, агрессивных сред конструкция защищена гидроизоляцией.
Минусом является максимально высокий бюджет строительства, который имеет чашеобразная плита. Поэтому ее обычно выбирают для сложных геологических условий, монолитных, бетонных, кирпичных стен многоэтажных коттеджей. Такой дом никогда не даст трещин по стенам, не потребует периодического ремонта.
Что нужно знать при возведении монолитной плиты
Разметка по периметру основания выполняется в соответствии с размерами самого здания и от этих отметок в каждую сторону делаются отступления примерно на 100 мм. Это дает возможность создавать дренаж и отмостку. Разметка внутренних перегородок осуществляется уже по готовому фундаменту.
Если проектом предусмотрен балкон или веранда, то площадь под ними не выделяется, а заливается вместе с общим основанием. Благодаря чему сохраняется монолитность железобетонной конструкции.
Только при соблюдении всех технологических процессов и с применением качественных строительных материалов, можно получит высокопрочное основание, которое будет выдерживать требуемые нагрузки. Единой технологии возведения плитного фундамента не существует, так как в каждом отдельном случае присутствуют отличия качества грунта и особенности самого строения.
Нормативные требования
ГОСТ предписывает ряд норм, которым должны соответствовать любые плиты, используемые для организации фундаментов. Согласно им, применять такие конструкции можно только для зданий и сооружений, рассчитанных на сейсмическую опасность не более 9 баллов. Неприемлема укладка таких плит без специальной защиты, если грунты и содержащиеся в них воды могут разрушать железобетон. А вот сопротивляемость сильным морозам (при температуре воздуха ниже -40 градусов) вполне достаточна. До начала строительства следует произвести полный набор геологических изысканий.
Перечень их определяется проектной организацией, отталкивающейся от технического задания на строительство. Обязательно проводится зондирование в статическом и динамическом режиме. Только так можно хорошо оценить прочностные, механические параметры грунтовой подложки. В ходе расчетов нагрузки официальные руководства по строительству позволяют игнорировать собственную массу создаваемой плиты, если она будет укладываться на песок. Рассчитывать взаимодействие основания с находящимися наверху конструкциями следует с учетом последовательности строительных работ.
Выбору расчетной схемы предшествует обязательно оценка сжимаемой толщи основания. Когда рассчитывается усадка будущего дома или иного строения, какие-либо нагрузки, включая природные, игнорировать категорически недопустимо. Чтобы исключить недоразумения от неоднородности при оценке свойств грунта, подложку условно разбивают на так называемые узлы. Предварительные размеры принимаются ровно такими, которые позволят гарантированно избежать продавливания слоя бетона под проектной нагрузкой. Учитывая множество возникающих нюансов, рекомендуется поручать проектирование специализированным организациям.
