Технологические решения для монолитной плиты на ленточном фундаменте

Фундамент на сваях

Сколько надо арматуры на кубометр бетона (строительные нормы)

При экономии стройматериалов снижается срок эксплуатации возведенного сооружения. Особенно не рекомендуется экономить на армировании фундаментного основания. Правильный расчет арматуры ж/б основы — залог прочности и долговечности здания.

Чтобы правильно посчитать расход железных прутьев, нужно знать габариты перекрытия, сведения об опирании:

1. На габариты влияет длина и ширина пролета. Для построек стандартных размеров эти параметры установлены СНиП.
2. При расчете опирания учитывается тип кирпича или строительных блоков, тип перекрытия, стройматериалы внешней и внутренней ширины.

Расход регулируется строительными нормами:

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

• полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
• шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
• сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

• отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
• величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
• надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
• консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
• расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

• путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
• способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Преимущества и недостатки

Подобная конструкция отличается рядом достоинств. Выделяют следующие:

• не требует больших финансовых затрат;
• выдерживает существенные механические нагрузки;
• не увеличивает нагрузку на стеновые конструкции;
• хорошо ремонтируется и служит продолжительное время;
• подойдет как основание для любого варианта чистового пола;
• позволяет монтировать «теплый пол».

Достаточно простое в возведении решение способно ответить ряду основных задач при строительстве здания. Однако нужно учесть и некоторые нюансы:

• требует провести качественное утепление;
• не подходит для большой толщины слоя засыпки (он не может превышать 60 см);
• пол находится в зависимости от уровня грунтовых вод – не рекомендуется использовать в районах, где он высок.

Глубина водоносного слоя может повлиять на состояние готового пола, так что предварительно требуется обследовать участок.

Области использования

С таким вариантом фундаментного основания есть возможность устроить цокольный ярус либо подземную автостоянку под каркасным сооружением. Конструкция в любом случае позволит соединить ленточную фундаментную основу в одно целое.

Монолитную плиту на ленточном фундаменте используют:

• для возведения объектов по нестабильным, «плавающим» почвенным составам, где установка другого фундамента окажется невыгодной или нецелесообразной;
• в случаях, если конструктивные особенности объекта предполагают большой вес. К примеру, строительство будет вестись из кирпичного или железобетонного материала;
• если планируется построить общий цокольный уровень под всем объектом, то ленточный фундамент с монолитной плитой окажется оптимальным вариантом для сооружения межкомнатных перегородок.

Преимущества и недостатки плитного фундамента

Рекомендации для ленточных оснований

Ленточную основу оптимально формировать горизонтальным или вертикальным методами заполнения.

Прочностные характеристики основания после поэтапной заливки и приобретения необходимой твердости будут обеспечены только при условии правильной ориентации арматуры. Она должна быть расположена строго перпендикулярно к стыковочным плоскостям. Если порционно осуществляется горизонтальное заполнение фундаментного основания, то вертикально расположенная арматура – необходимое условие.

Продольное, горизонтальное, расположение арматуры необходимо при вертикальном методе укладки раствора

Обращайте внимание на соединения арматурного каркаса по углам постройки, в зонах ответвлений, характерных для данного фундамента

Обращайте внимание на особенности, связанные с порционной заливкой ленточного основания. При возведении опалубки выше уровня нулевой отметки фундамента и расположении подземной части в траншее, следует осуществлять стыковку слоев на уровне почвы

До заливки цокольной части дождитесь застывания бетонного массива ниже уровня нулевой отметки

Это предотвратит появление трещин, последующее разрушение основы

До заливки цокольной части дождитесь застывания бетонного массива ниже уровня нулевой отметки. Это предотвратит появление трещин, последующее разрушение основы.

Преимущества ленточного монолита

Фундаменты в виде ленты позволяют организовать подпол, обустроить теплоизоляцию частного дома. Конструкция обладает множеством преимуществ:

• предотвращает проникновение подпочвенных газов в жилище при правильной гидроизоляции и засыпке.
• подпольное пространство не нуждается в прокладке вентиляционных систем.
• грунт и плита из бетона аккумулируют тепло, что подходит для каркасных и остальных домов с тонкими стенами.
• бетонные стяжки – удобная основа, идеальная термальная платформа для организации «теплых полов».
• теплоизоляция конструкции уменьшает риски промерзания фундамента и его вспучивания.
• для коммуникаций, проложенных на уровне засыпки, требуется минимальное утепление.

Внутреннее пространство ленточного сооружения засыпается, утепляется и гидроизолируется до начала установки бетонного перекрытия.

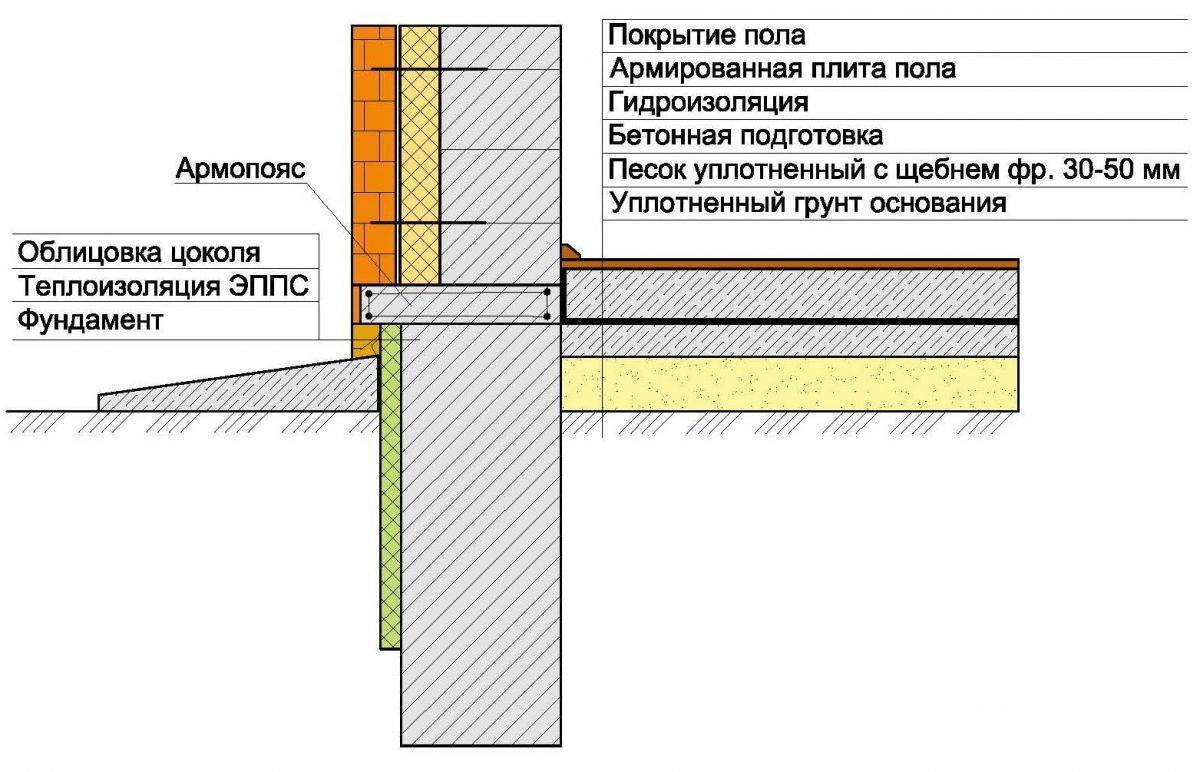

Структура конструкции и схема

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье » Точка росы в строительстве«. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту. В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте

Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

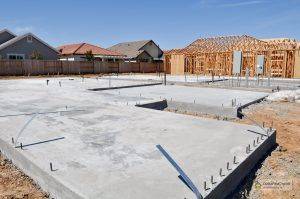

Монолитная плита

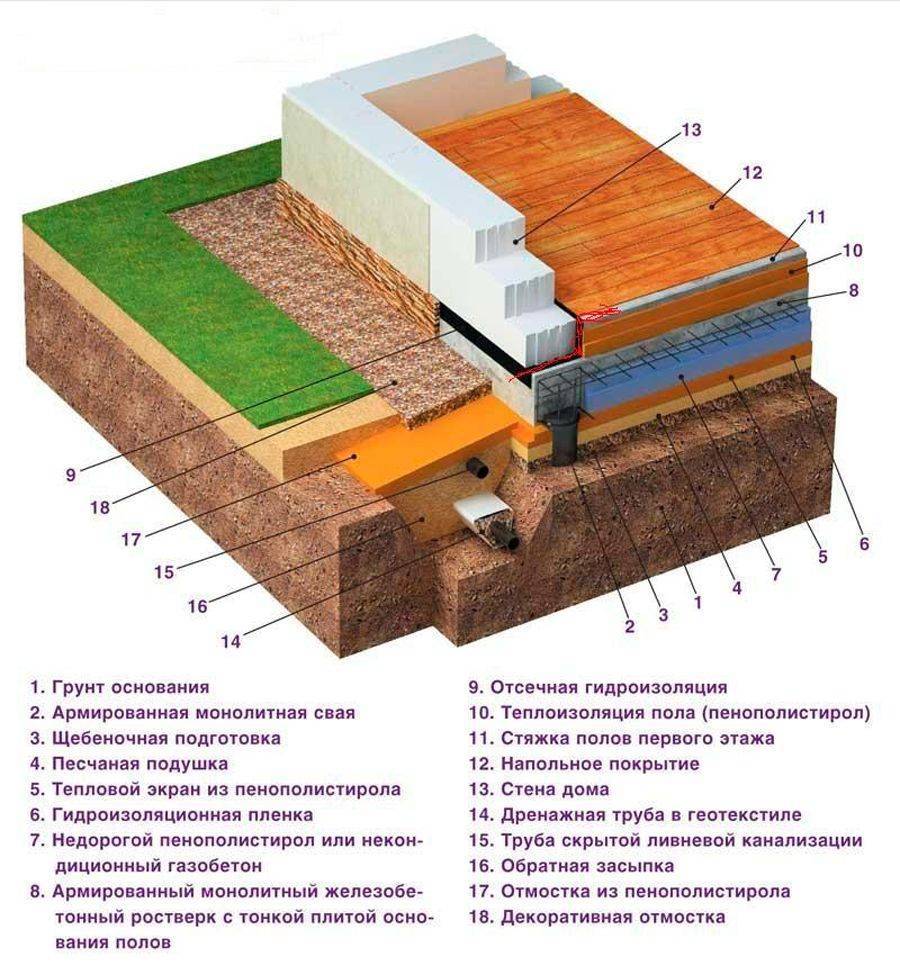

Удачный консенсус двух видов фундаментов

Типы ленточного основания

Какой тип возводится быстрее?

При заливке бетонной ленты или плиты приходится выдерживать бетон в течение определенного времени. Это сильно замедляет строительство, но ускорить его в данном случае невозможно. При создании сборной ленты или укладке готовых Ж/Б плит, сроки строительства значительно сокращаются.

Кроме того, заливка бетона возможна только в теплое время года, что существенно ограничивает возможности создания монолитных плит или лент, тогда как сборные конструкции с некоторыми ограничениями могут быть построены в любое время года.

Поэтому скорость зависит не от типа основания, а от его конструкции.

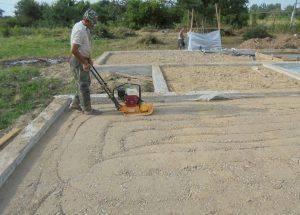

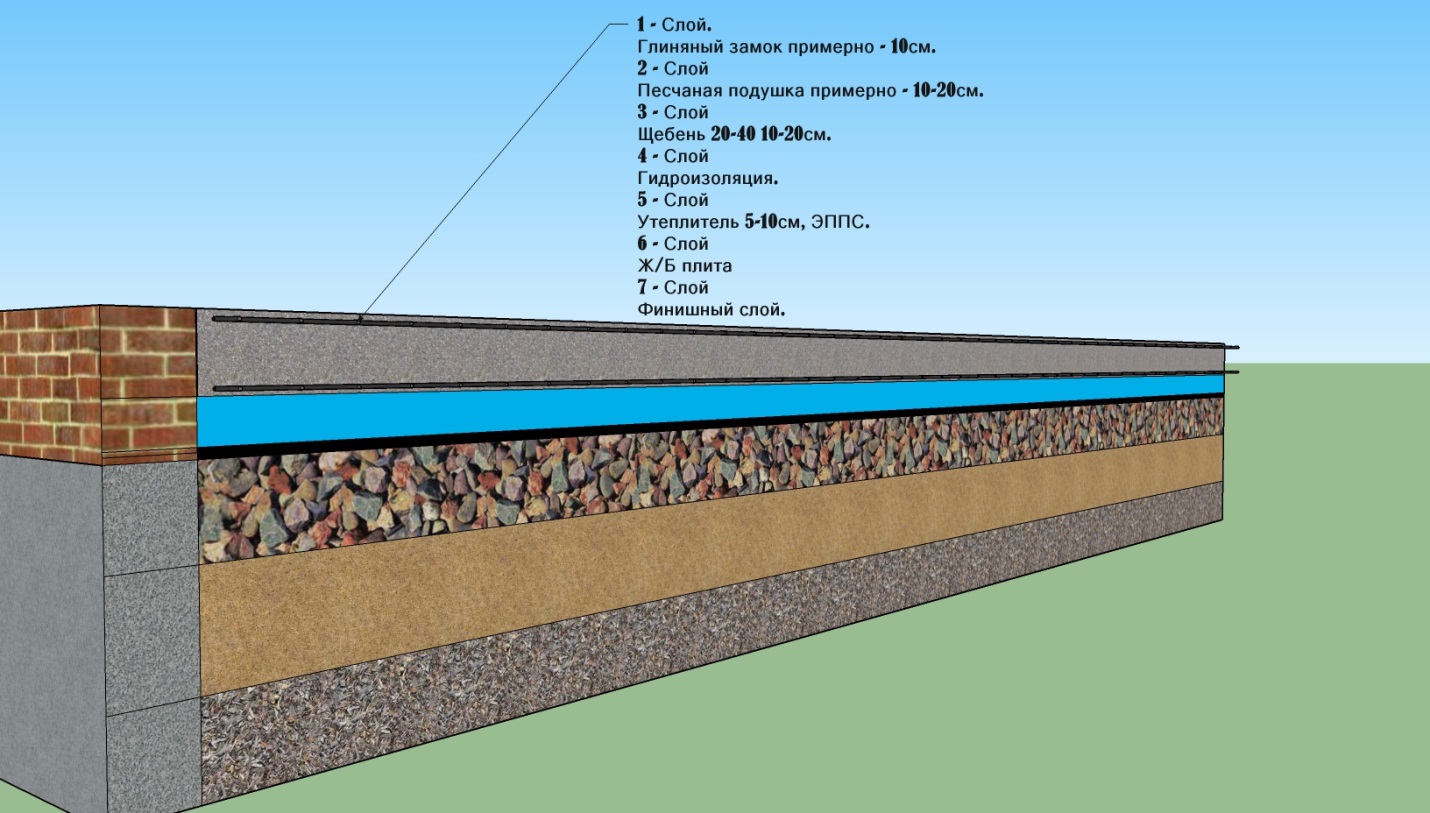

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем. Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка

Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Разновидности пола по земле

Порядок работ по устройству ленточного фундамента с плитой перекрытия

В последние годы Москва и Московская область активно застраиваются, причем большинство из сооружаемых малоэтажных домов создается за пределами городов. Выполняя подобные заказы, мы начинаем строительство с устройства фундамента, В подавляющем большинстве случаев фундамент монтируется ленточной конструкции, а его перекрытие выполняется ж/б плитой. Причем эта плита может быть как пустотелой, изготовленной на заводе, так и монолитной. Добиваясь высокого качества выполнения строительных работ, мы весь процесс сооружения фундамента разделяем на ряд последовательных этапов. В составе каждого этапа выполняются следующие виды работ:

– подготовительные, когда производится планировка территории, завоз строительных материалов и разметка, то есть обозначение расположения осей дома;

– земляные, включающие разработку траншей под ленточный фундамент ручным или механизированным способом (в зависимости от объема работ);

– отсыпка и трамбовка песчаной подушки;

– опалубочные с устройством проходов под инженерные коммуникации и обязательной проверкой надежности жесткой фиксации отдельных элементов опалубки;

– арматурные, когда в траншею укладываются арматурные каркасы, у которых вертикальные и горизонтальные стержни соединены при помощи сварки с шагом 10-20 см;

– бетонные, включающие укладку монолитного бетона, изготовленного непосредственно на объекте строительства, когда размеры фундамента невелики, или произведенного на заводе (производственной базе) в случае потребности в большом объеме бетона;

– монтируется плита перекрытия, укладываемая на ленточный фундамент;

– ленточный фундамент с плитой утепляется и гидроизолируется;

– устраивается отмостка и дренаж.

Некоторые данные о сроках эксплуатации ленточных фундаментов

Заказывая у нас сооружение ленточного фундамента с плитой перекрытия, можете быть уверены, что работы будут выполнены качественно и в согласованный срок. Мы гарантируем, что фундамент не будет разрушаться 50 лет, если в тело фундамента укладывался кирпич, до 80 лет, если фундамент создавался из сборных ж/б блоков, и до 150 лет, если для монтажа использовался бутовый камень и монолитный бетон.

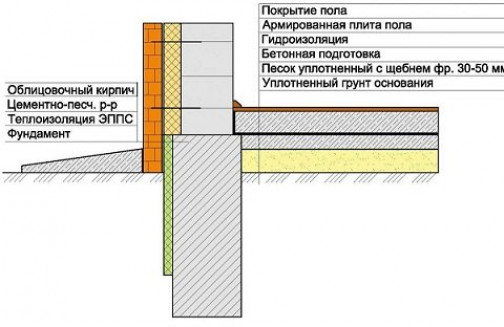

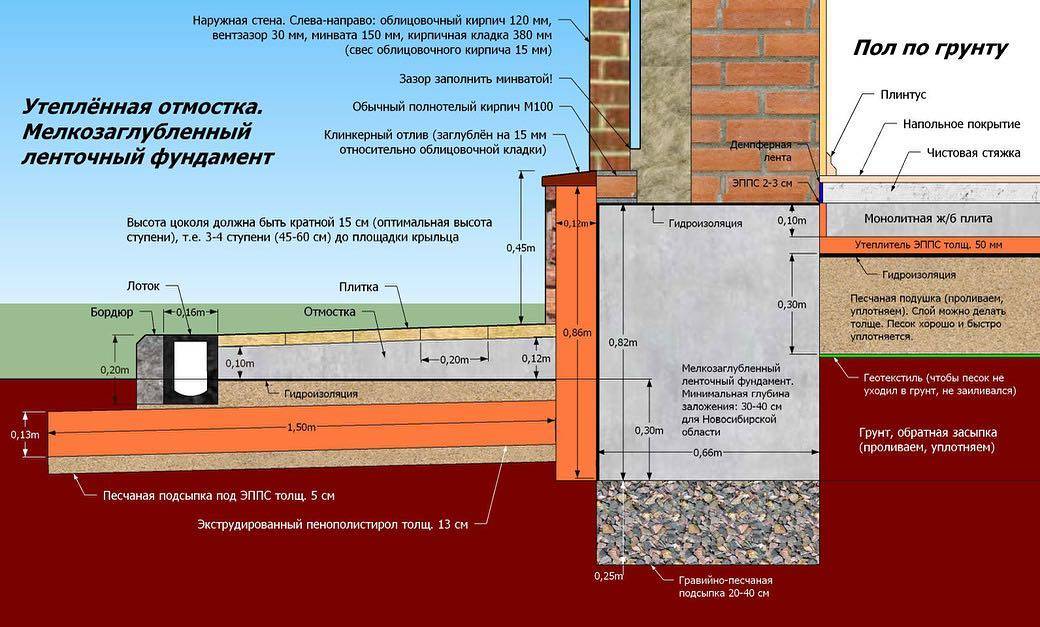

Особенности устройства пола по грунту

Технологии строительства пола по грунту

Начало работ по устройству плавающего основания

В первую очередь, согласно плана дома, заливают ленточный контур. Под него необходимо подготовить траншею заданных параметров, на дно которой укладывают песчаную подушку.

Следующим слоем будет гидроизоляционный материал, а потом уже пойдет процесс устройства опалубки и заливки раствора. Однако стоит знать, что ленточный фундамент бывает двух видов:

• Монолитный — залитый из приготовленного раствора;
• Сборный — собранный из готовых железобетонных блоков.

Для второго варианта устройства основания потребуется привлечение специальной техники и больший расход средств. Кроме того, всегда стоит помнить, что ленточный фундамент также различают и по типу нагрузки на такие варианты:

• Мелкозаглубоенный . Используется в том случае, если здание будет иметь один этаж и возводится из легких материалов (пеноблоки, брус, сендвич-панели или кирпич). Глубина расположения бетонных блоков или заливки раствора составляет в этом случае составляет от 50 до 70 см. При этом подобный тип основания подходит для слабопучнистых или непучнистых почв.
• Заглубленный фундамент ленточного типа используется под дома большой этажности и из тяжелых материалов на слабопучнистых грунтах. Глубина расположения такого базиса должна на 20-30 см превышать глубину промерзания грунта на участке.

Кой-какие понятия

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

1. Вязальная проволока диаметром 4-6 мм.

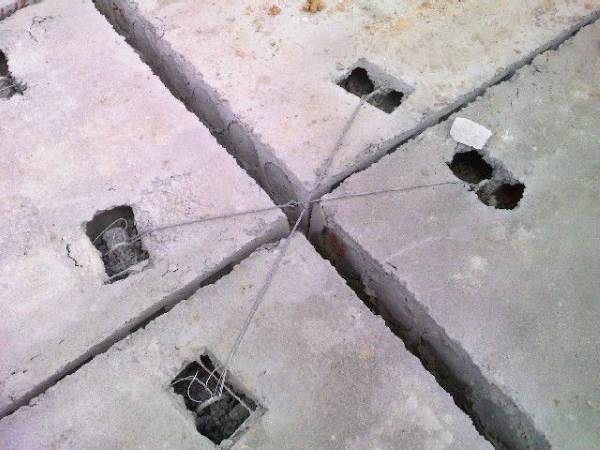

   Фото 4. Диагональные анкерные связи из вязальной проволоки

2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

   Фото 5. Закрепление ЖБИ арматурой A-III

3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

   Фото 6. Г-образный анкер для связи со стеной

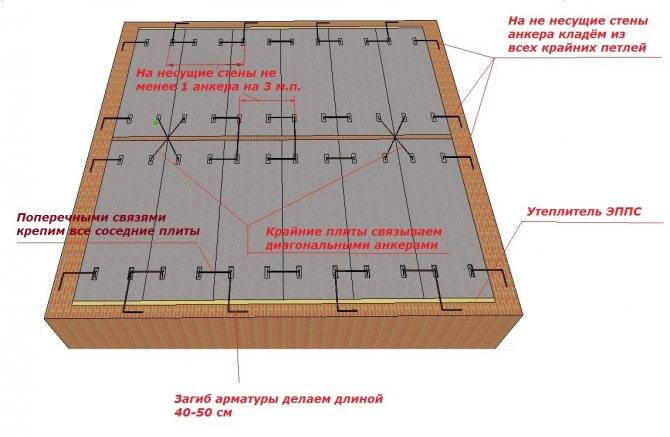

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

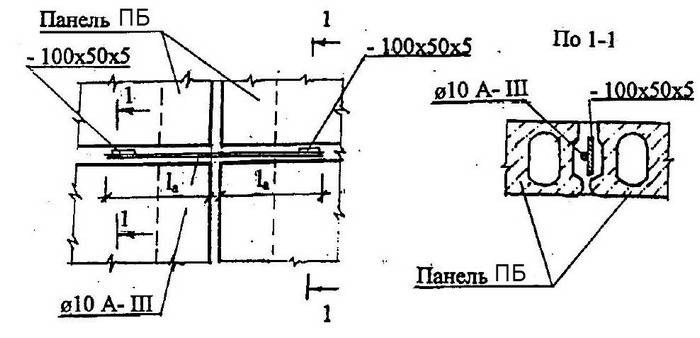

Рисунок 7. Схема анкеровки плит без монтажных петель

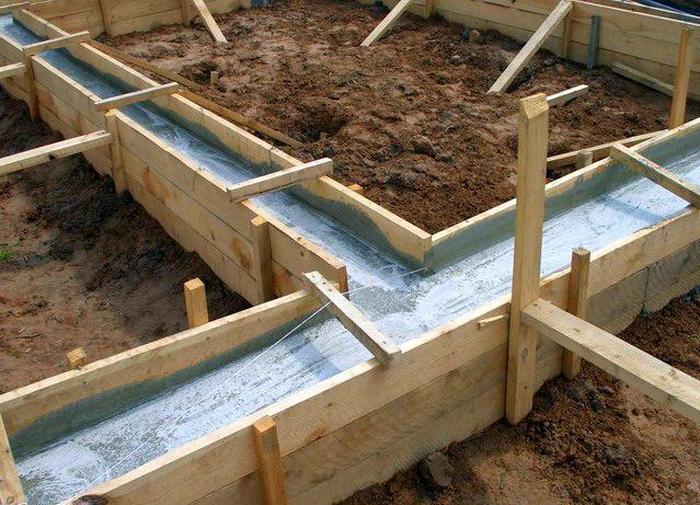

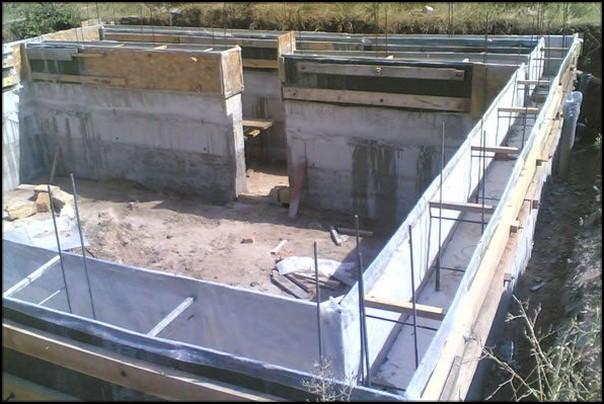

Как залить плиту на ленточном фундаменте в доме с цокольным этажом

В этом варианте плита опирается на ленту и представляет собой перекрытие для нижнего этажа. Этапы возведения:

1. Согласно расчетам, выкапываются траншеи на нужную глубину.
2. Производится засыпка подушки из песка с гравием.
3. Собирается и устанавливается опалубка по всему периметру будущего дома в виде ленты.
4. Изготавливается армирующий пояс.
5. Лента заливается раствором.
6. После полного высыхания последнего устанавливается опалубка по периметру ленты. Хотя щитовая конструкция опирается на последнюю, для устойчивости опытные строители подпирают ее деревянными брусками. Так как это нижняя часть опалубки под плиту, ее нужно делать, не только учитывая вес материалов, но и с обустройством отверстий для коммуникаций или проходов для жильцов или работников.
7. Устанавливается каркас из арматуры.
8. Проводится заливка раствором.

Этот вариант комбинированного фундамента требует, если не специальных знаний, так опыта, поэтому стоит обратиться за помощью к профессионалам.

Цокольный этаж

Плитное основание, монтаж

Для того, чтобы лучше понять ход выполнения работ, необходимо в обязательном порядке ознакомиться с пунктами выполнения работ по самостоятельному монтажу монолитного основания

Первым делом следует уделить особое внимание расчету фундамента. Чаще всего при выполнении этого типа работы многие допускают грубые ошибки, которые отрицательно сказываются в момент монтажа основы

Собственноручно произвести расчеты фундамента без определенных знаний очень сложно. Помимо нагрузок на основание в момент проведения расчетов, необходимо учитывать возможную усадку, деформацию, распределение всех нагрузок по плите и так далее. Выполнение расчетов выполняется при опоре на государственные стандарты и нормы. В случае если у Вас нет навыков в такой работе, лучше всего обратиться к экспертам строительного дела.

После выполнения расчетов необходимо заняться земляными типами работ. Следует сделать выемку по всему периметру будущего фундамента. Далее нужно провести укладку геотекстильных материалов, которые необходимы для того, чтобы песчаная подушка не продавливалась от веса в толщу глины.

Проводится укладка подушки из песка, в некоторых ситуациях можно использовать щебень средней фракции. В обязательном порядке засыпка сопровождается послойным трамбованием, которое позволяет уплотнить материал. Рекомендуется в момент трамбования проливать массу водой. После этого проводятся инженерные коммуникации. Далее производится заливка бетонной смеси толщиной в 10 сантиметров.

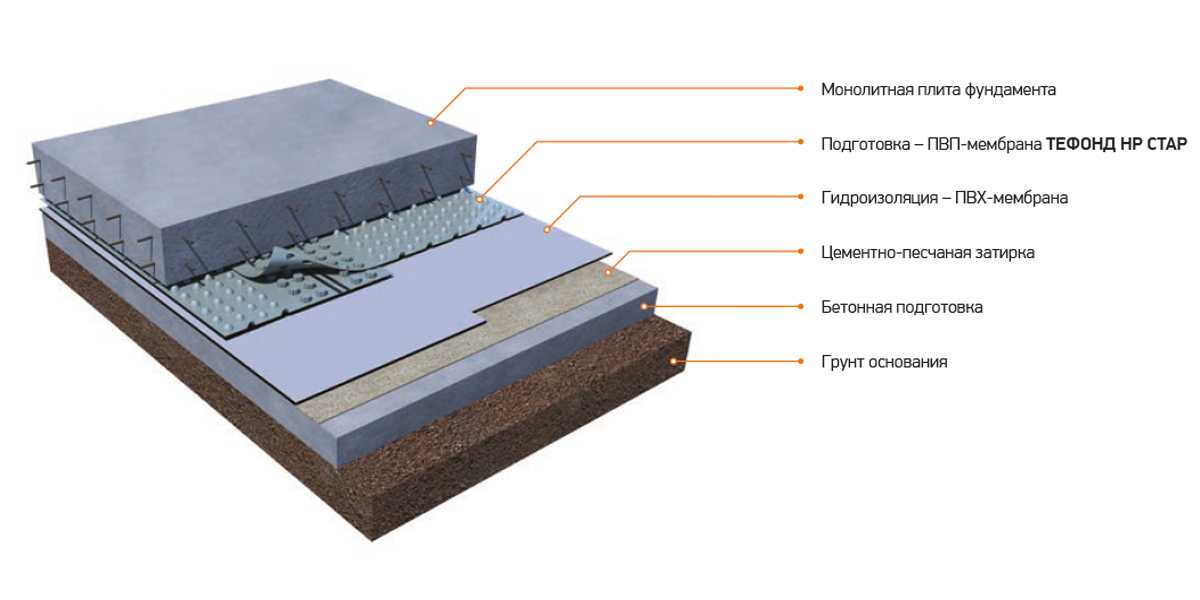

На образовавшийся подготовительный слой, который необходим бетонной плите, настилается гидроизоляция. В обязательном порядке следует проводить спаивание стыков материала. Для этого лучше всего применять горелки. Размеры гидроизоляции должны быть больше, чем величина фундамента по площади. Края изоляции должны выступать для того, чтобы их можно было в дальнейшем прикрепить к плите основания.

По окончании устройства гидроизоляционного слоя выполняется укладка теплоизоляции. Лучшим материалом для этого будет выступать экструдированный пенополистирол. Поверх него в большинстве случаев укладывается полиэтиленовая пленка. Монтаж теплоизоляции решит такую проблему, как холодные полы в помещении. Также при ее наличии сократятся затраты на отопление в холодный период времени.

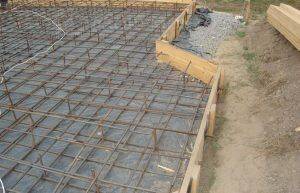

На поверхность готовых слоев фундамента устанавливается конструкция, выполненная из металлической арматуры. Арматурную сетку следует укладывать на уровне 50 миллиметров от нижней части фундамента, то есть от слоя пенополистирола, а вторую на 50 мм от верхнего края. По периметру готовой конструкции устанавливаются щиты опалубки. Их следует крепко соединять между собой, чтобы избежать утечки в момент заливки. Завершительным этапом по плите основания является ее заливка бетонной смесью.

Заливка фундамента

При возведении фундамента для дома, лучше купить готовый бетон, тогда заливочные работы займут всего день. Если все же вы хотите сделать смесь самостоятельно, то вам потребуется бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это нужно для того чтобы удалить все пустоты из бетона и сделать его более однородным. Тогда его прочность увеличится, и улучшатся морозостойкие характеристики.

Важно!При заливке бетонной массы из машины, необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, падая с высоты, бетон расслоиться

Расчет плитного фундамента

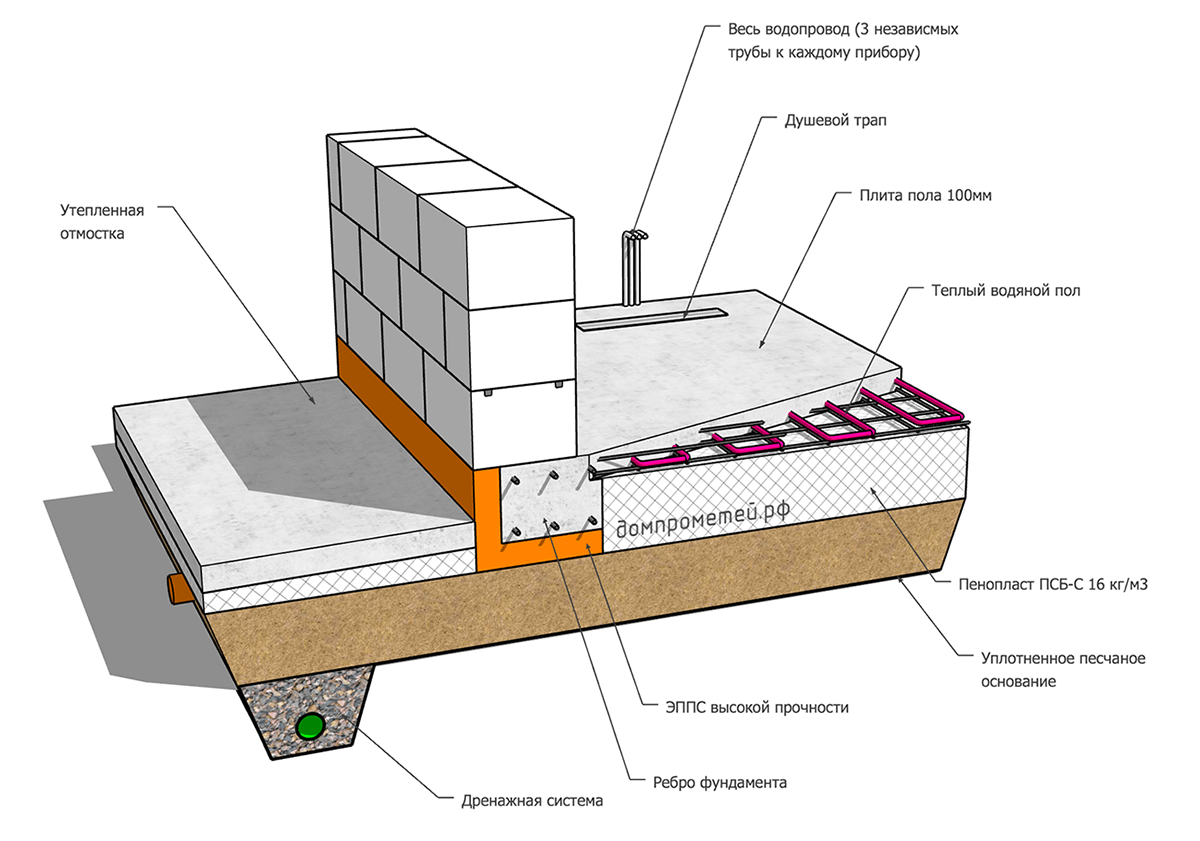

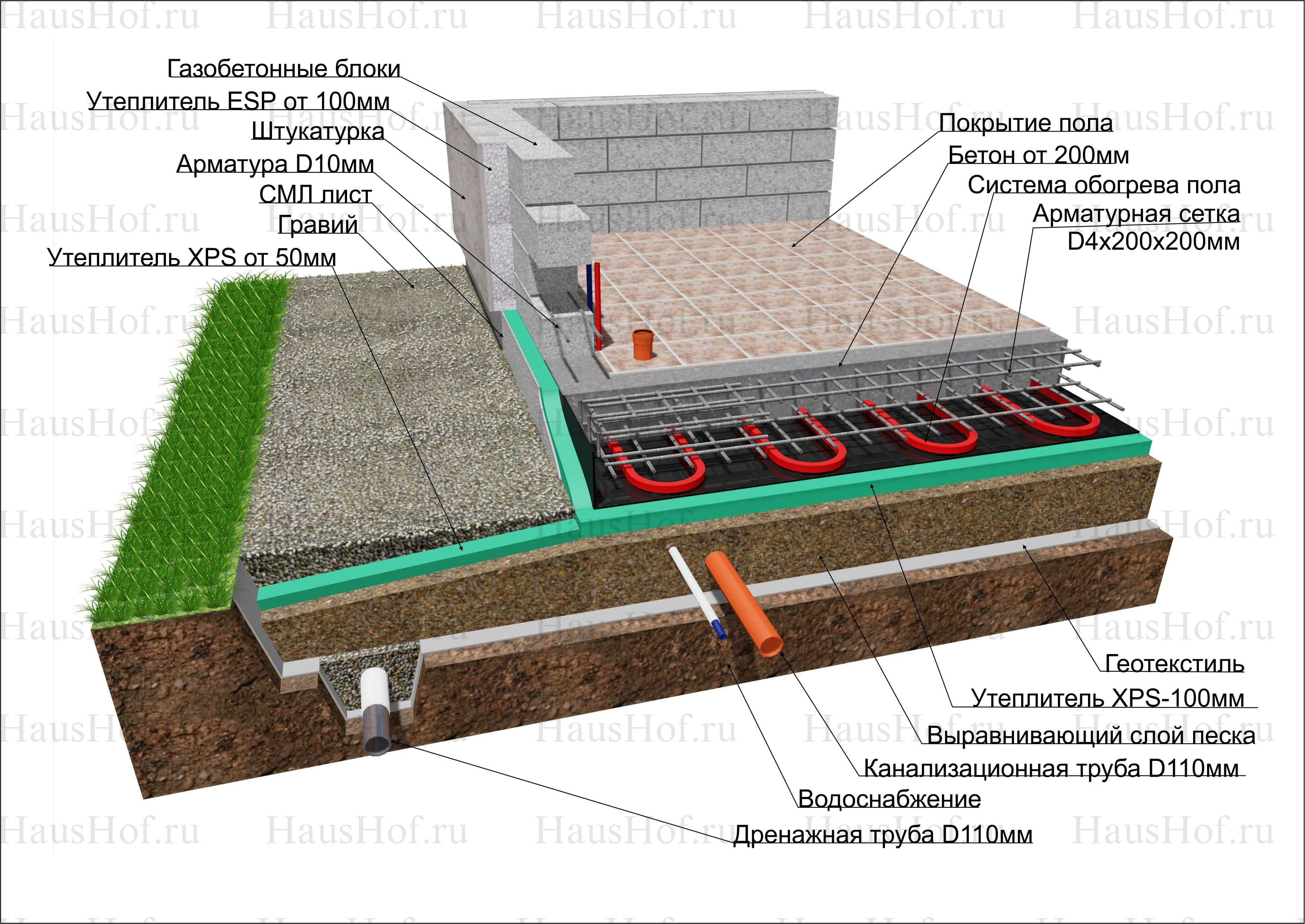

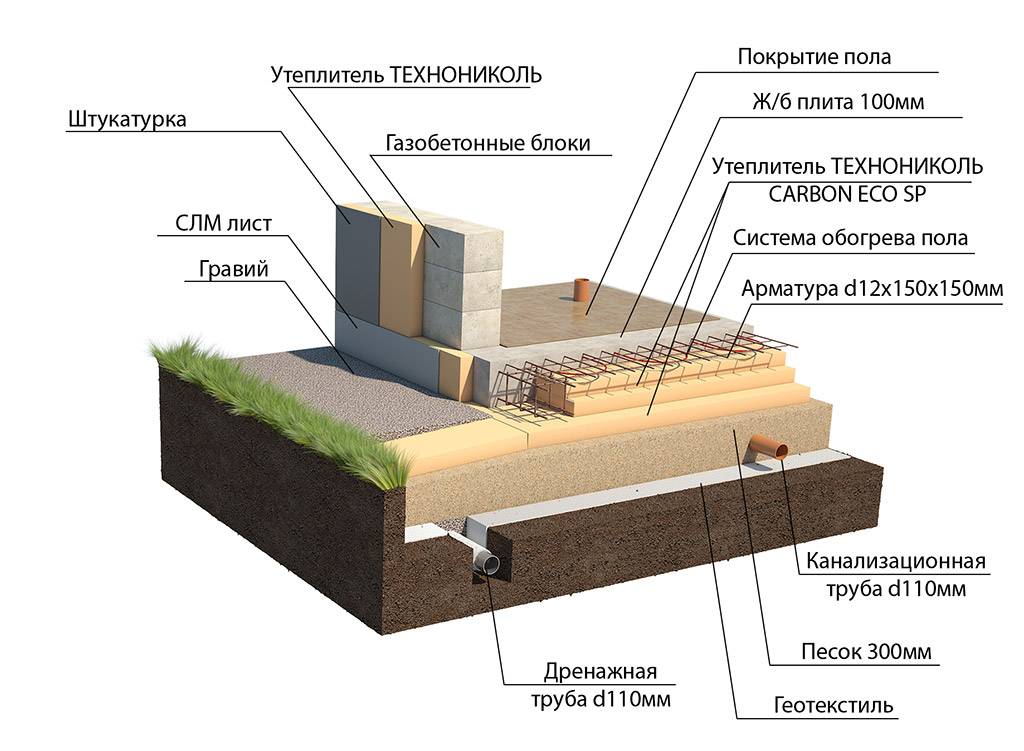

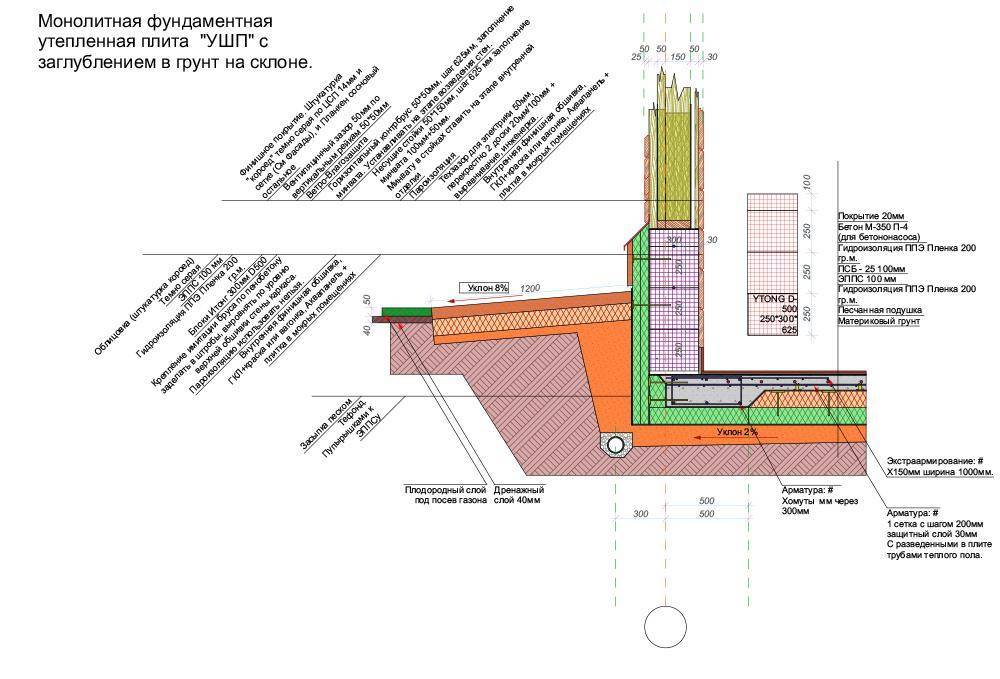

Устройство утеплённой монолитной плиты с подогревом пола

Все больше качественных современных домов возводят на плитном фундаменте УШП или УФП. Сегодня сайт RMNT рассмотрит, насколько целесообразно такое решение, в каких случаях имеет смысл ставить дом на плиту, а также приведём базовую инструкцию по строительству монолитного плитного фундамента с утеплением.

Выгода от плитного фундамента

В индивидуальном строительстве закладка здания на плитном фундаменте практикуется в двух случаях:

1. Когда тяжёлая постройка возводится на ослабленном грунте, при высоком УГВ или выраженном пучении. Плита помогает снизить давление на грунт и является наиболее стабильным типом основания.
2. При строительстве дома с низким тепловым балансом. Такой фундамент способствует минимизации потерь тепла в грунт и позволяет использовать подогрев пола как единственный метод отопления.

Во втором случае однозначный плюс — избавление от отопительных приборов и трубопроводов. Кроме того, после правильной обработки плитный фундамент представляет отличную основу для чистовых напольных покрытий. Выдаваемая за преимущество возможность прокладки в плите коммуникаций таковой не является: при ленточном фундаменте с обратной засыпкой проложить трубы водоснабжения и канализации значительно проще.

Плитный фундамент хорошо справляется с перемещением грунта как в вертикальном, так и в горизонтальном направлении. Монолитная основа может устраиваться на участках, где производилось террасирование или планирование с насыпкой, время на усадку почвы при этом не требуется.

Опасность для монолитной плиты представляет только неравномерное сдавливание грунта при условии, что участок с мягкой или подвижной почвой занимает более 40% площади плиты. Ввиду этого проведение гидрогеологических изысканий для разработки строительного проекта строго обязательно.

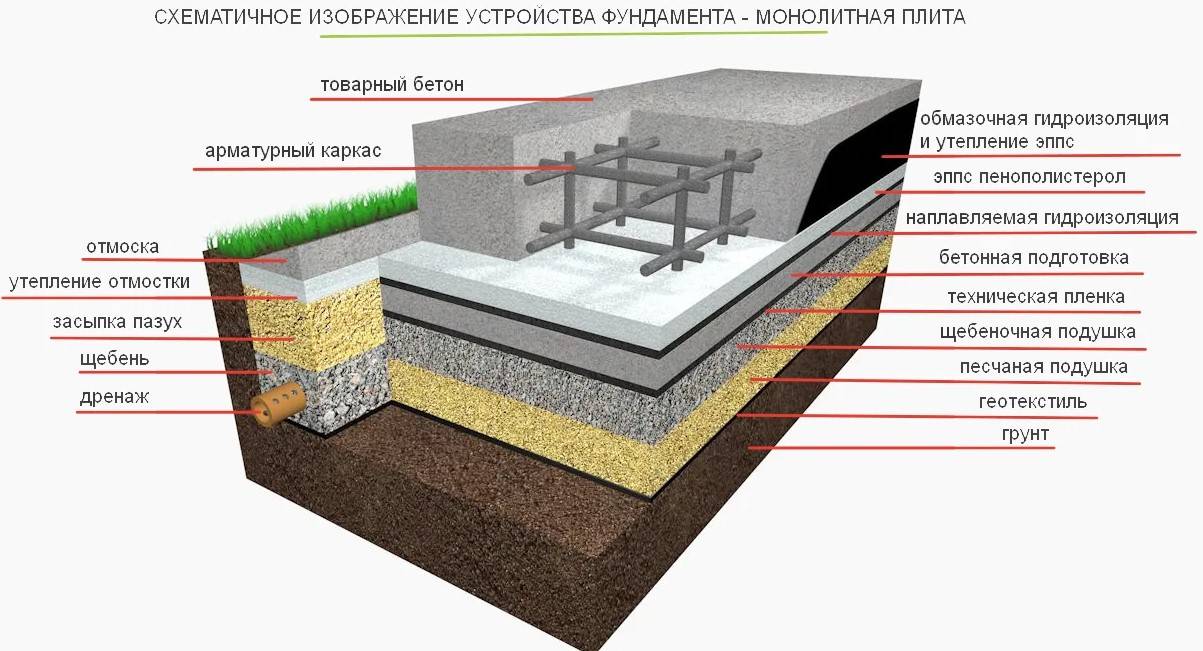

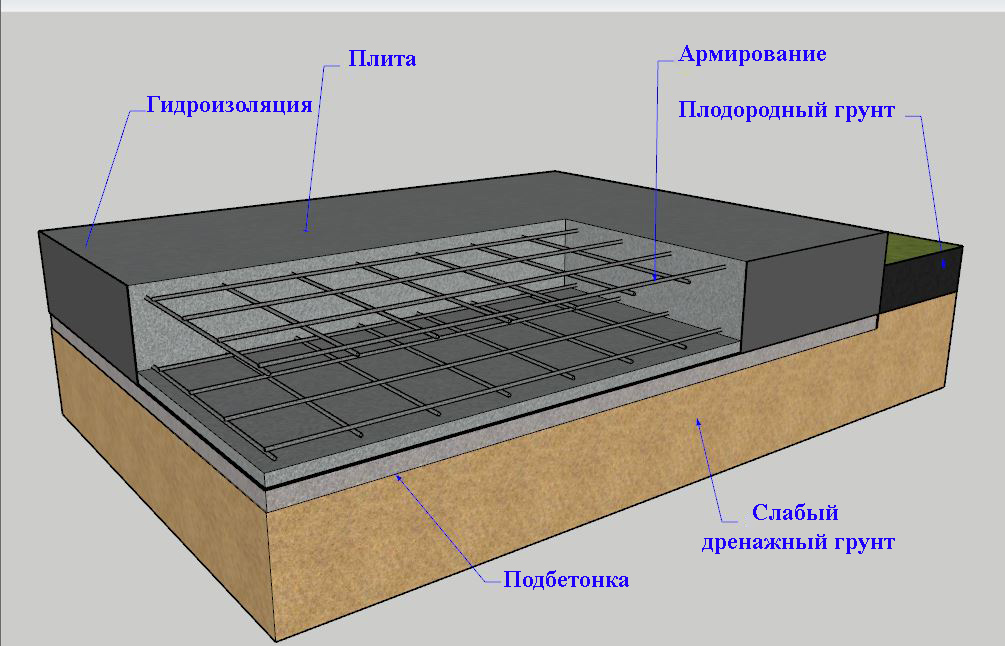

Конструкция плитного фундамента

Плита повторяет контуры наружных стен здания с выступом от 50 до 80 мм. Такой допуск необходим, чтобы компенсировать кручение опалубки и кривизну стен так, чтобы ни в одном месте они не нависали над фундаментом.

Толщина плиты избирается в соответствии с требуемой способностью выдерживать нагрузку на изгиб. Серьезные расчёты следует вести только при строительстве зданий свыше двух этажей, включая бейсмент. Стандартной толщины плиты в 35 см вполне достаточно даже для кирпичных строений, особенно если фундамент выполняется по финской технологии и имеет ребра жёсткости по краям.

Толщина в 35 см считается стандартной по простой причине. Защитные слои бетона для верхнего и нижнего пояса арматуры составляют соответственно 50 и 70 мм. Оставшиеся 230 мм — оптимальный отступ между арматурными сетками, необходимый для правильного восприятия растягивающих и изгибающих нагрузок.

В большинстве случаев прочность такой плиты является избыточной. Если есть желание сэкономить на бетоне и арматуре, либо ослабить давление на грунт из-за его высокой просадочности, можно провести тщательный расчёт. Единого норматива для утеплённых монолитных плит нет, но можно пользоваться следующими документами при разработке:

• СНиП 2.02.01–83 «Основания зданий и сооружений» — базовая информация по расчёту фундаментов и разработке их конструкции;
• СП 50–101–2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» — наиболее актуальный свод рекомендаций по строительству фундаментов;

Что такое полы по грунту?

Надо пояснить суть самой технологии. Полы по грунту можно использовать в домах, где в качестве фундамента выступает лента и отсутствует подвал. Когда фундамент набрал марочную прочность производят обратную засыпку.

Обратная засыпка пазух фундамента – сложная строительная тема, требующая отдельного разбора, про наиболее распространенные ошибки в этих работах читайте в отдельной https://www.sdvor.com/articles/11-oshibok-pri-stroitelstve-fundamenta/

Следующий этап предполагает устройство основания под пол первого этажа, основание может представлять собой перекрытия, которые опираются на ленту фундамента или полы по грунты. Такие полы не опираются на фундамент, а лежат на подушке из щебня и песка. Это часто и вызывает скептическое отношение к этой технологии.

Устройство пола

Разбираясь, как залить плитный фундамент для дома с цоколем, необходимо рассмотреть разные варианты устройства.

Пол на лагах

Для обустройства подобного перекрытия в первую очередь нужно закрепить гидроизолирующий слой. В его качестве используется рубероид, битумная смесь или полиэтилен.

Дальше по уровню закрепляют деревянные лаги. Если постройка обладает просторными размерами, в центральной части можно закрепить деревянные распорки, которые предотвратят деформацию доски.

Свободную площадь заполняют утеплителем. Если применяется минеральная вата, то в качестве дополнительного слоя будет использоваться пароизоляционная пленка. Поверх лагов закрепляется фанера толщиной 16 мм.

Наливной пол

Этот вариант укладки плит требует предварительного закрепления гидроизоляционной пленки на плите. Сверху крепят полимерный утеплитель. Это может быть пенопласт или пеноплекс.

Места стыков обрабатываются герметиком и закрываются пеной. На утеплителе размещается цементная стяжка толщиной 3-5 см с последующим армированием.

Пол сразу на плиту

Эта технология закрепления пола на ФЛ тоже требует укладки гидроизоляционного слоя и тканевого покрытия для выравнивания любых неровностей и дефектов. Поверх такой плиты можно размещать разные отделочные материалы, включая керамическую плитку, ламинат и паркетную доску.

Обустройство плитных фундаментов в Москве пользуется большим спросом. У технологии есть масса преимуществ, включая простоту монтажа, надежность и долговечность, устойчивость к любым воздействиям, а еще комфорт эксплуатации. К минусам можно отнести ряд финансовых вложений на покупку материалов и инструментов. Еще после закрепления плиты отсутствует возможность прокладывания подземных коммуникаций без демонтажа.

На чем остановить свой выбор

Технология возведения

Виды фундамента для дома

Технология монтажа

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

• крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
• соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
• плита/стена – Г-образный анкер с загибом 30 – 40 см;
• продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.
