Преимущества монолитного перекрытия и монтаж своими руками

Толщина плиты

Знать толщину плиты необходимо, чтобы рассчитать общую высоту перекрытия и пола. Это потребуется при вычислении высоты этажа, помещения и всего здания. Толщина перекрытия зависит от выбранного типа конструкции. Если принято решение использования монолитной технологии, она также зависит от нагрузок от людей, мебели, оборудования и конструкции пола.

Сборные плиты по сериям ПК и ПБ

Эти элементы чаще всего применяются в строительстве. Плиты ПК – круглопустотные. Укладываются между этажами, как в частных домах, так и в многоэтажных строениях. Плиты ПБ – достаточно новая технология, которая постепенно замещает серию ПК. Они могут выпускаться любой длины, вне зависимости от размеров, приведенных в нормативных документах. Отличаются способом изготовления – метод непрерывного формования. Имеют некоторые ограничения и не до конца изучены, но успешно применяются как в частном, так и в массово строительстве.

монолитные перекрытия и технология строительства

Перекрытия необходимы для разделения здания на этажи, это неотъемлемый конструктивный элемент, воспринимающий различные нагрузки.

Монолитное перекрытие (своими руками залить его достаточно просто) обеспечивает устойчивость дома в целом, позволяя организовать звукоизоляцию и теплоизоляцию помещений.

Положительные характеристики конструкции раскрываются так:

• отсутствие дорогостоящих работ по разгрузке/погрузке;
• высокое качество готовой поверхности;
• возможность свободной планировки помещений;
• прочность, долговечность.

Конструктивно несущая часть перекрытий разделяется на безбалочную (создается из плит или панелей) и балочную (состоит из балок и наполнения)

Перекрытия могут быть:

• монолитными – производятся на месте работ;
• сборными – формируются на основе готовой заводской продукции – ж/б плиты либо панели;
• часторебристыми – изготавливаются на основе пустотелых блоков и ж/б балок;
• конструкциями из облегченного бетона.

Что необходимо учесть?

Конструкция должна соответствовать указанным параметрам:

• плита должна выдерживать динамическую и статистическую нагрузку. В частном строительстве средняя нагрузка составляет 350-400 кг/м²;
• под действием внешних сил перекрытие не должно деформироваться, то есть, должна быть обеспечена соответствующая жесткость;
• в зависимости от места установки перекрытия (подвал, этажи, чердак) и функции помещения устанавливается звукоизоляция, блокирующая как воздушный, так и ударный шум;
• если плита разделяет помещения с различным температурным режимом, например, чердак или подвал от этажа, должна быть обеспечена теплозащита;
• сопряжение конструкции с наружными стенами не должно создавать мостиков холода, что провоцирует потери тепла и образование конденсата;
• устройство монолитных перекрытий может быть реализовано с учетом огнестойкости.

Если строитель возводит монолитные перекрытия, технология проведения работ подчиняется указанной последовательности.

Технология устройства опалубки

Технология устройства монолитного перекрытия начинается с обустройства съёмной опалубки.

Горизонтальный слой может быть изготовлен из влагостойкой фанеры (20 мм) либо обрезных досок ( мм).

Если в системе все-таки образовались щели, поверх щитов выкладывается гидроизоляционная пленка, блокирующая протечку раствора.

Опалубка держится на балках – ригелях, опирающихся на стойки (покупные/арендованные телескопические, или самостоятельно изготовленные брусья 100х100 мм, либо кругляк 8-15 см). Система должна быть смонтирована строго горизонтально.

Укладка и расчет арматуры

Процесс реализуется следующим образом:

• между опалубкой и каркасом соблюдается зазор 25 мм, что можно организовать при помощи покупных фиксаторов или при самостоятельном изготовлении деревянных или фанерных подставок. Фактическая высота закладных элементов зависит от толщины плиты, но чаще всего хватает 2.5 см;
• диаметр прутка определяется по расчету в зависимости от нагрузки и размера плиты и варьируется в пределах 8-20 мм. В частном строительстве используется прут 8-12 мм;
• арматурный каркас может быть однорядным или двурядным, что зависит от необходимой прочности. Ряды вяжутся при помощи гибкой проволоки с размером ячейки 15х15 см – в первом ряду, и 20х20 см – во втором;
• расстояние от верхнего пояса до верха бетонной заливки должно составлять не менее 25 мм.

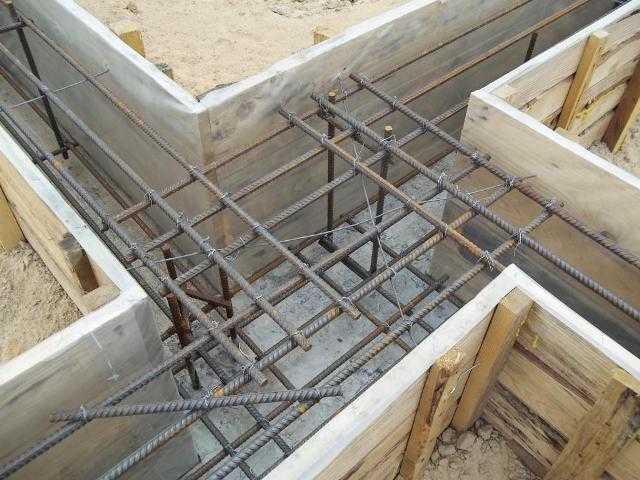

Шаг хомутов армирующего пояса – 200-400 мм

Чтобы перекрытие надежно взаимодействовало с несущими стенами, необходим монтаж армирующего пояса.

Он формируется на основе стальных прутков и хомутов, к которым крепится арматура перекрытия. Вполне достаточно организовать 4 направляющих диаметром

0 мм, к которым в перпендикулярном направлении крепятся хомуты при помощи вязальной проволоки.

Как залить?

Перед заливкой устанавливается опалубка для всех технологических отверстий, выставляются маячки для контроля толщины конструкции.

Последовательность действий:

• заливке подлежит заводской или самостоятельно приготовленный при помощи одной или нескольких бетономешалок бетон;
• если перекрытие находится высоко, раствор подается при помощи подъемных механизмов;
• весь арматурный каркас должен быть равномерно покрыт раствором. Работы должны быть проведены быстро;
• далее производится трамбовка, впоследствии поверхность требует ухода.

Монолитное ребристое перекрытие своими руками

Подобное перекрытие относится к балочному типу. Несущей конструкцией выступает ж/б балка, заполнением – пустотелые ребристые блоки.

Последовательность производства работ:

Строительство перекрытий между этажами: важные аспекты

Опалубку, в зависимости от условий (разница в температуре, наличие или отсутствие дождей, сильно сказываются на схватывании бетона), можно снять через неделю. Есть народный способ определения готовности плиты: с вечера кладете на нее кусок рубероида, а с утра проверяете.

Если под ним появилось темное пятно – раствор еще не схватился. В общем-то, сооружение перекрытия немногим сложнее оборудования фундамента. Если вы уже делали основание самостоятельно, можете смело заняться и этими работами, так как залить плиту перекрытия своими руками вы сумеете без напряжения, а сэкономить сможете довольно солидную сумму.

Замена пришедших в негодность перекрытий

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

• Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
• Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом

Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

• Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
• Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.

• После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
• Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
• Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Преимущества монолита перед монтажом бетонных плит

Технология заливки потолочного перекрытия своими руками имеет ряд преимуществ перед укладкой стандартных заводских ЖБ плит. Основными положительными моментами монолита являются:

• Всё перекрытие имеет ровную и однородную структуру без швов, соединений и стыков, что позволяет максимально равномерно распределить нагрузку на залитую плиту, стены дома и его фундамент;
• Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит;
• Все эркеры и балконы можно заливать непосредственно под имеющиеся проектные данные, без необходимости подыскивать плиту перекрытия нужного размера и конфигурации;
• А в интерьере первого этажа могут быть использованы колонны, что сделает дизайн помещения более богатым и оригинальным.

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий — это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева — восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

К достоинствам деревянных перекрытий относят легкость, возможность придания конструкции надлежащих теплотехнических и акустических свойств

В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

• Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
• Доски черновых полов. Подходит для устройства даже некачественная доска — необрезная и не струганная.
• Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
• Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
• Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
• Антисептические пропитки, битум, краска, рубероид.
• Декоративные отделочные материалы.

Устройство пароизоляции в междуэтажном перекрытии

Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий — важная задача, в этом случае балки будут надежны и прослужат долго.

В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению.

Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Грамотное устройство деревянных перекрытий между этажами избавит от шума и создаст комфортную атмосферу в доме

Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Правила снятия опалубки

После последнего выливания должно пройти не менее недели. Попутно соблюдаются простейшие меры безопасности. Если щит свалится на голову, мастер или хозяин могут запросто попасть в больницу.

Так завершается строительство указанного перекрытия. Потребуется затратить время: от планирования работ до момента, когда будет получена готовая плита, если не учитывать период окончательного застывания, пройдет 4-5 дней. Окажется нелишним взаимное содействие двух-трех человек.

Затраты на то, чтобы изготовить плиты самостоятельно, будут состоять лишь из стоимости компонентов бетона и металлических деталей б/у. Здесь придется учитывать, что потребуются некоторые финансовые затраты на установку и монтаж. А вот привлечь бригаду строителей означает повысить стоимость конструкции в 3 раза.

Нужно понимать значение армирования и не экономить на нем. А металл можно выгодно купить у тех организаций, что сами приобретают металлолом.

Особенности укладки бетонной стяжки пола, читайте здесь.

Видео: Изготовление плиты перекрытия самостоятельно:

Расчетная схема главной балки (а) и огибающая эпюра изгибающих моментов (б)

Ребристые перекрытия с плитами, работающими в двух направлениях, состоят также из плит и монолитно связанных поддерживающих балок. Сетка расположения балок может быть равна сетке колонн (рис. ниже) или быть значительно меньше (рис. ниже). В последнем случае перекрытие на­зывается кессонным. Наиболее распространенные размеры сетки балок из­меняются в пределах 1,5-6 м. Как правило, расположение поддерживающих балок совпадает с направлением осей сетки колонн. По соображениям ар­хитектурной выразительности расположение балок может быть диагональ­ным по отношению к сетке колонн.

Установка опалубки

Есть два варианта сооружения горизонтальной опалубки: аренда пластиковой или металлической опалубки, а также выполнение работ по монтажу опалубки под плиту самостоятельно.

Работы начинаются с установки вертикальных стоек, на которые будет опираться вся конструкция и монолитная плита перекрытия. Такие стойки можно взять в аренду или купить б/у. Хороши они тем, что их высота может регулироваться и их можно использовать для любой высоты перекрытия. Расстояние между стойками должно быть около метра. На стойки необходимо расположить продольный брус, который будет поддерживать всю конструкцию.
Далее следует установка каркаса. Для этого необходимо использовать брус сечением 15*5 см. Каркас сооружается по периметру здания, а для обеспечения большей надежности дополнительно размещаются поперечные бруски. Каждая следующая поперечная балка монтируется на расстоянии около 70 см от предыдущей.

Готовим поверхность для заливки

После сооружения каркаса необходимо подготовить поверхность для заливки. Для этого на каркас укладываются доски или фанера (первый вариант дешевле, но благодаря второму можно достичь ровной поверхности потолка нижнего этажа). Эти доски должны вплотную примыкать к стене, чтобы не было щелей. После этого необходимо с помощью опорных стоек выровнять поверхность по уровню так, чтобы верх опалубки точно совпадал с краем выложенной из кирпича или пеноблока стены.

Далее монтируется вертикальная часть опалубки. При этом, необходимо помнить, что плита должна заходить на некоторое расстояние на выгнанную стену. Для того чтобы доски опалубки после снятия можно было использовать в других целях, их лучше застелить полиэтиленовой пленкой.

Безбалочное монолитное перекрытие: бетонировка

Это именно тот случай, при котором экономить и прибегать к технологии самостоятельного приготовления бетонной смеси крайне не рекомендуется. Не потому, что возникают сомнения по поводу правильности приготовления бетона (с этим как раз справиться несложно), а потому, что вряд ли у вас получится приготовить бетон сразу в нужном количестве, так, чтобы залить перекрытия одним заходом. А именно этот момент и является основополагающим, он даже отражен в названии данного типа перекрытий – монолитное, что означает цельное, единое и неделимое. А о какой монолитности может идти речь, если перекрытия будут заливаться частями по мере приготовления бетона? Сами понимаете, что в этом отношении заливка монолитного перекрытия должна производиться из купленного и приготовленного сразу в необходимом объеме бетона. Мало того, для его подачи наверх понадобится бетононасос (некоторые бетономешалки оборудуются таковым).

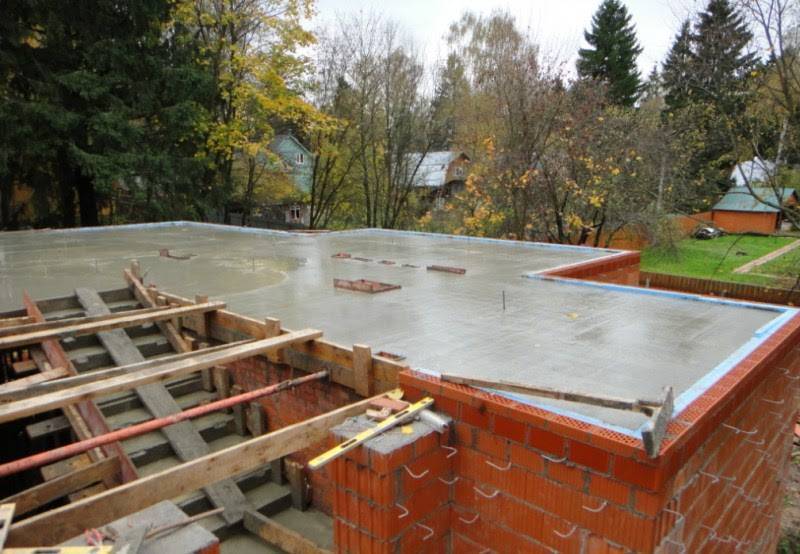

Заливка монолитного перекрытия фото

А в целом непосредственный процесс заливки перекрытий очень простой, и тонкостей здесь практически нет – выделить можно только один момент. Это виброупрессовка бетона в опалубке, которая выполняется специальным глубинным вибратором. За неимением такового можно обойтись и старым, как говорится, дедовским способом – обыкновенной палкой, с помощью которой осаживается бетон.

В заключение скажу несколько слов о контроле застывания бетона, без которого монолитное перекрытие своими руками может получиться некачественным. Высыхать бетон должен долго – для этого его искусственно лишают возможности отдавать влагу в атмосферу. Его попросту накрывают тонкой целлофановой пленкой сразу после того, как по нему можно будет передвигаться, не боясь оставить следы. Но перед тем, как укрыть бетон целлофаном, его нужно обильно смочить водой.

Автор статьи Александр Куликов

Монолитное бетонное перекрытие

В данной статье хочу поделиться, как мы заливали межэтажное перекрытие, и хоть вместо второго этажа будет мансарда, все же решили сделать бетонное перекрытие, так как это прочно и даст дополнительную звукоизоляцию.

Дело было в октябре, постоянно шли дожди, такая погода даст лучшую гидратацию бетона, главное не лить бетон по самому дождю.

Бюджет подходил к нулю, вернее его почти не было, пришлось занимать средства, в целях экономии при армировании была использована сетка из 14 арматуры 1 слой вместо двух, но мы дополнительно усилили каркас ригелями для жесткости.

Первым делом вязались ригеля.

Для удобства и быстроты вязки ригелей было забито 4 арматуры в стену дома.

Далее, пока вязались ригеля, одновременно делалась опалубка для будущего перекрытия.

Заранее из бетонного пояса была выпущена часть арматуры, для связки ее с арматурой перекрытия.

В местах межкомнатных стен, пояса и дополнительного армирования не делали.

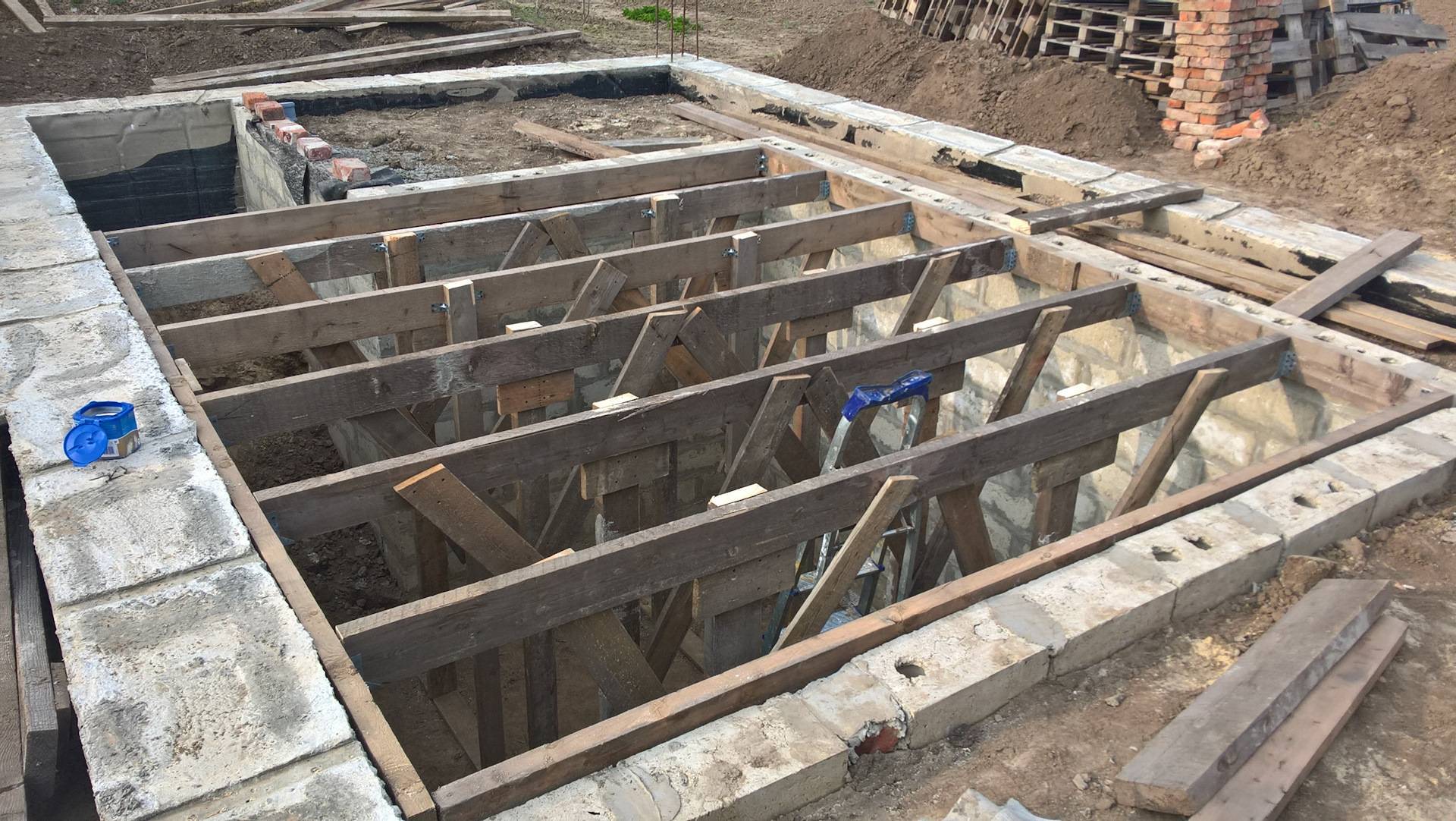

Пред тем как крепить доски, был сделан каркас, лаги с подпорками из бруса 150×50 мм.

Первым делом нужно отбить уровень в каждой комнате и по нему перпендикулярно под лагами прибить брус 50×50 мм. Гвоздями 100-150 мм. Мы прибивали прямо к бетонному поясу, пока он был сырым, гвозди в него хорошо заходили. Дополнительно прибивали дощечки под 50-м. брусом примерно через метр с расходом около 6-ти гвоздей на дощечку, так как стены из ракушечника и гвозди в нем не очень крепко держаться, все зависит от плотности камня.

Подпорки тоже закрепляли, прибивая к лагам по 2 гвоздя наискось.

Внизу тоже делали подошвы для подпорок и закрепляли их гвоздями, так как они легко утонут в засыпанном сыром отсеве.

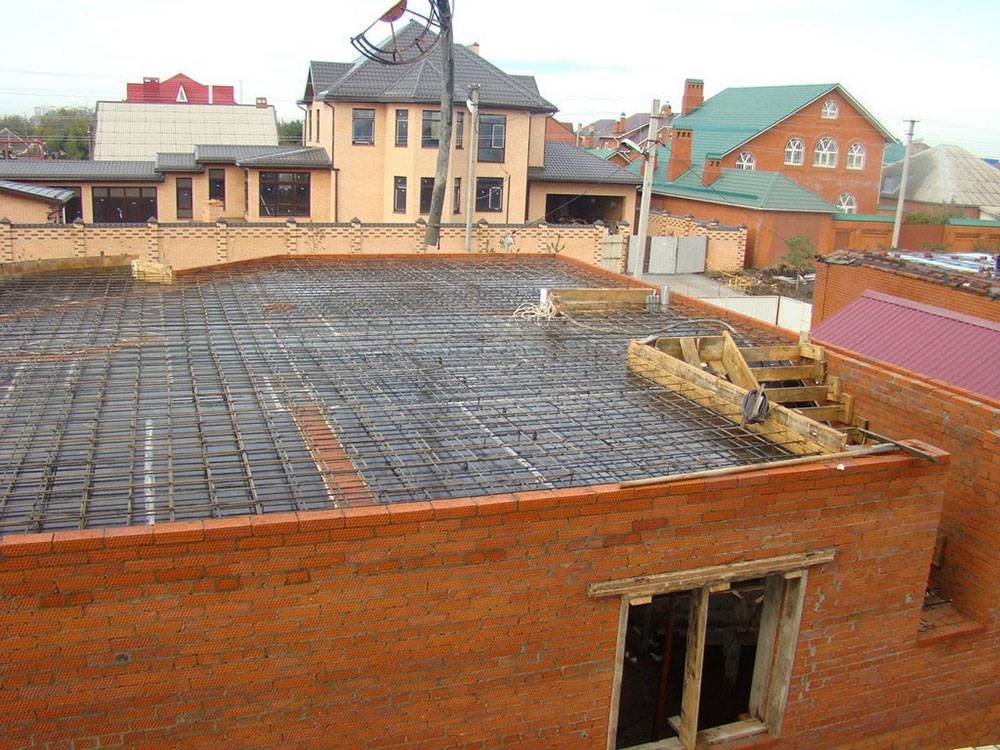

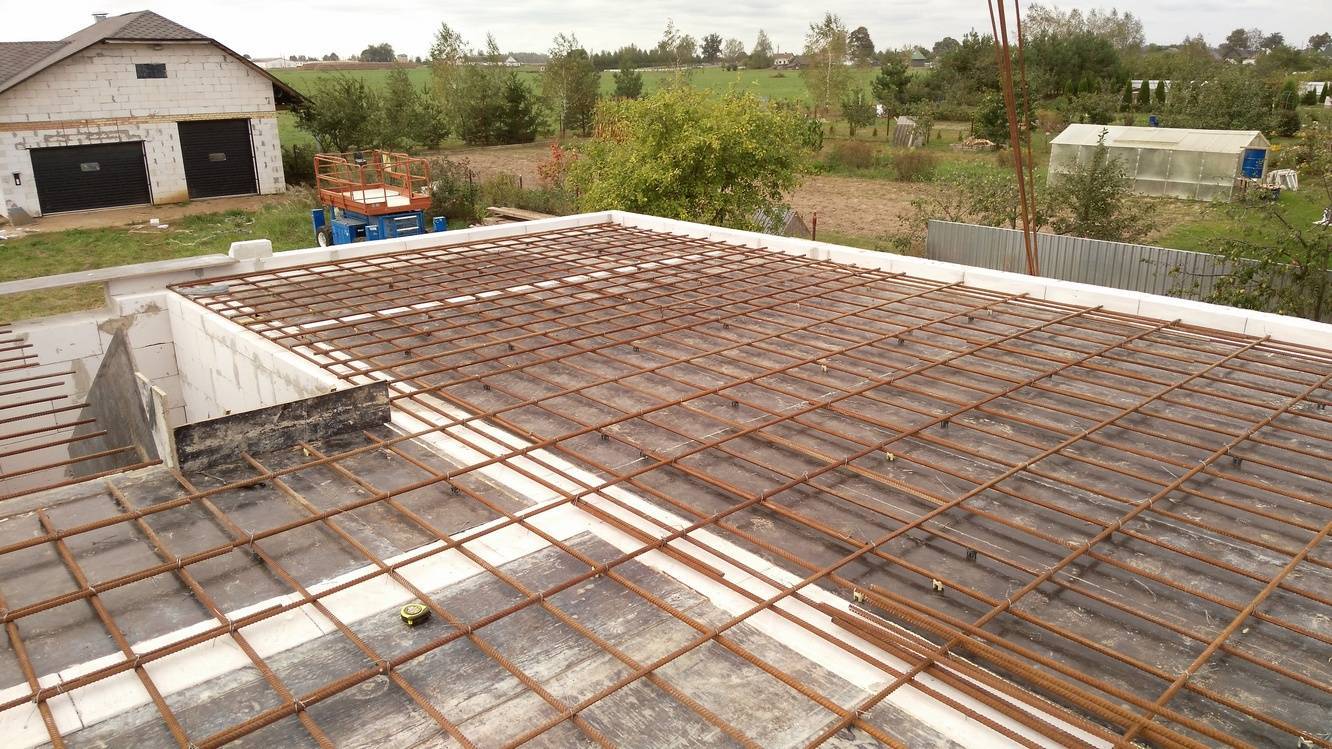

Когда опалубка была закончена, приступили к вязке каркаса, каркас из 14-й арматуры, ячейки 20×20 см. Перед вязкой каркаса разложили пленку на деревянный пол.

Сверху на готовую сетку из арматуры привязывали ригеля через метр.

Высота и ширина ригеля 10 см.

Оставили место для будущего люка на второй этаж, размер был выбран случайный, 1000×2000 мм.

Вот и все монолитное бетонное перекрытие готово. Перекрытие залили за 3 дня, объем бетона 14 кубов, примерно 800 кг арматуры. Месили бетон вручную в корыте объемом 0.4 куба. Ходить по свежему перекрытию можно уже на следующий день, но ни в коем случае не нагружайте его материалами до полного затвердевания, могут образоваться микротрещины. Опалубку разбирали в апреле.

Преимущества монолита перед монтажом бетонных плит

Технология заливки потолочного перекрытия своими руками имеет ряд преимуществ перед укладкой стандартных заводских ЖБ плит. Основными положительными моментами монолита являются:

• Всё перекрытие имеет ровную и однородную структуру без швов, соединений и стыков, что позволяет максимально равномерно распределить нагрузку на залитую плиту, стены дома и его фундамент;
• Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит;
• Все эркеры и балконы можно заливать непосредственно под имеющиеся проектные данные, без необходимости подыскивать плиту перекрытия нужного размера и конфигурации;
• А в интерьере первого этажа могут быть использованы колонны, что сделает дизайн помещения более богатым и оригинальным.

Создание опалубки

Монолитное плитное перекрытие заливается в горизонтальную опалубку, которую можно изготовить самостоятельно или приобрести готовый вариант. Использование готовой опалубки дает два преимущества: первое – конструкция является сборно-разборной, второе – с ней в комплекте идут телескопические опоры. С их помощью опалубка устанавливается на одинаковом уровне.

Кстати, ранее мы рассматривали, как сделать опалубку из фанеры.

Однако многие частные застройщики отдают предпочтение опалубке, изготовленной своими руками. В этом случае рекомендуется придерживаться следующих правил:

• Для изготовления необходимо брать обрезную доску толщиной 25-35 мм или листы фанеры толщиной 20 мм. В первом случае возникает необходимость плотного подгона досок друг к другу, а при наличии щелей рекомендуется использовать гидроизоляционный материал. Фанерные листы позволяют получить более ровную поверхность, при этом риск образования щелей сводится к минимуму.
• Вертикальные стойки можно изготовить из бруса или бревна диаметром 8-15 см. Устанавливают опоры на расстоянии 1 метра друг от друга и 20 см от стен. Высота стоек регулируется по высоте стены, верхний край опалубки и верхний край стены должны располагаться на одном уровне.
• Поверх стоек укладывают ригели. Для этой цели подходит брус, двутавр или швеллер.
• Горизонтальная опалубка укладывается непосредственно на ригели. Вначале идут поперечные балки, затем – фанера или доски.
• Установка вертикальных частей опалубки выполняется с учетом захода на стены примерно на 15-20 см. следовательно, вертикальное ограждение плиты должна располагаться на таком расстоянии от внутреннего уровня стены.
• Горизонтальность опалубки и ее ровное положение определяют с помощью строительного уровня или нивелира.

Также полезно будет изучить наш материал на тему: расчет и установка съемной опалубки.

Создание опалубки для монолитной плиты перекрытия

Защитные элементы

При изготовлении перекрытий (особенно цокольных и чердачных) важное значение имеет введение в конструкцию гидроизоляционных и теплоизоляционных элементов; а монолитное межэтажное перекрытие требует звукоизоляции. Гидроизоляция обеспечивается полимерными пленками или рубероидом. В качестве теплоизоляции используется пенополипропилен и минеральная вата

Слои из этих материалов укладываются поверх опалубки под армирующим слоем и после заливки схватываются с бетонным раствором, обеспечивая единую систему

В качестве теплоизоляции используется пенополипропилен и минеральная вата. Слои из этих материалов укладываются поверх опалубки под армирующим слоем и после заливки схватываются с бетонным раствором, обеспечивая единую систему.

Монолитные перекрытия находят широкое применение в строительстве частных домов. При правильном расчете такая конструкция позволит оптимизировать строительство и сэкономить средства. Монтаж монолитной плиты вполне можно произвести своими силами.

Правила ухода за бетоном в период застывания

Достичь качественного результата при заливке монолитной плиты перекрытия можно в том случае, если обеспечить бетону правильное застывание.

Застывающий бетонный раствор выделяет большое количество тепла, что приводит к сильному испарению влаги с поверхности. В результате бетон начинает растрескиваться и его прочностные характеристики существенно снижаются. Решить проблему помогает регулярный полив бетонной поверхности водой в первые два-три дня. Лить воду на открытый бетон не рекомендуется, поэтому предварительно можно накрыть его старыми тряпками или мешковиной.

Уход за бетоном во время застывания

В жаркое летнее время можно накрывать поверхность полиэтиленовой пленкой, которая также предотвратит сильное испарение.

Высыхает бетон достаточно долго, для достижения определенной прочности требуется определенной время:

• 30% прочности бетон набирает через три дня.
• Около 80% прочности – через две недели.
• Полная прочность достигается через 28 дней.

Этот вопрос мы детальней рассматривали в статье «Время застывания бетона в опалубке».

Для проверки можно воспользоваться следующим способом: на бетон кладут рубероид и оставляют на ночь. Если утром под ним образовалось темное пятно, то бетон еще не просох.

Опалубочную конструкцию начинают разбирать по истечении 10-15 дней после последнего полива водой, однако приступать к дальнейшим строительным работам можно только после того, как бетон наберет полную прочность.

Строительство монолитной плиты перекрытия требует много сил, терпения и времени, более простой способ заключается в приобретении готовых железобетонных плит. Однако следует учесть, что второй вариант требует существенных материальных затрат. Что касается самостоятельного изготовления, то в этом случае можно получить и материальную выгоду, и строительный опыт. Главное условие – соблюдать правила и придерживаться определенных инструкций.

Усиление пола из железобетона – армируем ЖБ перекрытия своими руками

Для усиления перекрытия следует подготовить:

• подкладки под арматурные прутья. Фиксаторы устанавливаются для обеспечения постоянного расстояния между каркасом и поверхностью бетона;
• прутки сечением 12-18 мм и отожженную проволоку для связывания арматуры. Ускорить соединение элементов позволит вязальный крючок.

Потребуется приспособление для изгибания стержней, а также болгарка с кругом по металлу.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы

При сборке арматурного каркаса соблюдайте приведенную последовательность операций:

1. Разрежьте арматурные прутки на заготовки требуемых размеров.
2. Свяжите прутки проволокой, сформировав сетку с ячейками 15х15 или 20х20 см.
3. Уложите нижнюю сетку на опорные элементы.
4. Установите вертикальные прутки с шагом 1 м.
5. Соберите верхний ярус каркаса и прикрепите к вертикальным стержням.

При сборке арматурного каркаса обратите внимание на величину нахлеста, превышающего сечение прутков в 35-40 раз

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

Сборные перекрытия из железобетона

Такие перекрытия очень популярны в кирпичных домах. Для их установки используются два вида панелей:

1. Сплошные (изготавливаются из легкого бетона);
2. Многопустотные.

Многопустотные панели отличаются наличием круглых отверстий, которые служат также в качестве «ребер жесткости». Панели подбираются в зависимости от ширины перекрываемого пролета и несущей способности.

Преимуществом железобетонных плит является высокая прочность и возможность использования с полезной нагрузкой более 200 килограмм на квадратный метр.

Бетон устойчив к высокой влажности и сырости, он не требует ухода.

Однако такие изделия имеют и недостатки:

1. При монтаже перекрытия из железобетонных плит необходима грузоподъемная техника.
2. Не всегда есть возможность купить готовые ЖБИ плиты необходимого размера, поскольку в заводских условиях производятся плиты стандартного размера.

Монтаж железобетонных плит перекрытия проводится на слой цементного раствора марки М-100. Плиты опираются на стены толщиной более 250 мм, опирание должно быть не более 100 мм. Позаботьтесь об очистке швов между плитами от мусора, после чего заполните их цементным раствором.

Преимущества

Положительные характеристики конструкции раскрываются так:

• отсутствие дорогостоящих работ по разгрузке/погрузке;
• высокое качество готовой поверхности;
• возможность свободной планировки помещений;
• прочность, долговечность.

Конструктивно несущая часть перекрытий разделяется на безбалочную (создается из плит или панелей) и балочную (состоит из балок и наполнения)

Перекрытия могут быть:

• монолитными – производятся на месте работ;
• сборными – формируются на основе готовой заводской продукции – ж/б плиты либо панели;
• часторебристыми – изготавливаются на основе пустотелых блоков и ж/б балок;
• конструкциями из облегченного бетона.
