Укладываем плёночный пол в доме своими руками? Как накрывать инфракрасный пол – Какой лучше выбрать и как установить: Пошагово

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.

Состав раствора

Далеко не каждый бетон подойдёт для устройства стяжки при монтаже дополнительного отопления в виде водяного, электрического или инфракрасного тёплого пола. Чтобы стяжка служила весь прогнозируемый период, без необходимости замены или капитального ремонта, необходимо соблюдать следующие требования и пропорции жидкого раствора при его приготовлении:

1. Цемент:
   • рекомендуется концентрация гидравлического вяжущего составляет от 15% до 25%, в зависимости от наличия или отсутствия щебня, а также требуемых физико-механических характеристик будущей конструкции;
   • для устройства стяжки под тёплые полы требуется цемент с маркой по прочности не менее, чем М400 – М500;
   • следует применять гидравлическое вяжущее, срок ранения которого с момента производства не превышает 1 – 1,5 месяца, чтобы исключить риск обрывания комков из-за влажности воздуха;
   • рекомендуется приобретать цемент от проверенных поставщиков, имеющих сертификаты соответствия и паспорта качества к каждой партии товара.
2. Песок:
   • процентное содержание песка в стяжке составляет от 50% до 75%, на что влияет присутствие и количества крупного заполнителя, если собственнику недвижимости требуется не цементно-песчаная, а бетонная стяжка;
   • фракция песка должна варьироваться от 2 до 5 мм, рекомендуется применять сыпучий материал в качестве мелкого заполнителя только с однородным гранулометрическим составом, чтобы добиться равномерной несущей способности по всей плоскости конструкции пола;
   • для стяжки под тёплые полы рекомендуется использовать только кварцевый карьерный или мытый речной песок, с минимальным содержанием глиняных или пылеватых частиц.
3. Щебень (по необходимости):
   • щебень в конструкции стяжки применяется только при условии приложения повышенных статических или динамических нагрузок на бетонное основание во время эксплуатации;
   • в качестве крупного заполнителя рекомендуется использовать только дроблёный щебень на основе природного гранита;
   • рекомендуемая фракция щебня составляет от 10 до 20 мм, при условии толщины стяжки не менее 60 – 70 мм;
   • перед использованием, при наличии пыли на поверхности щебня, следует его тщательно промыть под струёй воды, чтобы улучшить силу сцепления заполнителя с вяжущим веществом;
   • при устройстве тёплого пола в жилом или общественном помещении, рекомендуется добавлять не более 25% щебня, чтобы острые края заполнителя не выступали на поверхности готовой конструкции.
4. Модифицирующие добавки:
   • в случае устройства стяжки во время проведения ремонтно-отделочных работ в зимнее время, следует обязательно использовать противоморозные добавки;
   • если толщина стяжки составляет менее 50 мм, необходимо добавлять модифицирующие вещества, содержащие полимеры, либо арамидные волокна, обеспечивающие структурное армирование конструкции и препятствующие образованию большого количества трещин;
   • при необходимости заливки стяжки в помещениях с большой площадью, рекомендуется применять пластификаторы, которые увеличивают период схватывания вяжущих компонентов;
   • в случае монтажа конструкции во влажных помещениях, следует добавлять в бетон или цементно-песчаную смесь гидрофобизаторы, которые закрывают поры и препятствуют проникновению воды с последующим образованием плесени;
   • общее количество модифицирующих добавок составляет от 3% до 5% от объёма жидкого раствора.
5. Вода:
   • для гидратации цемента в составе бетона, требуется добавление воды;
   • вода должна быть чистой, проточной, без включения органических компонентов и твёрдых примесей;
   • рекомендуемая температура воды должна быть не менее +15оС;
   • количество воды зависит от требований к подвижности раствора – от 80 – 90 л/м3, для показателя П3, либо от 90 – 110 л/м3, при условии необходимости достижения подвижности П4.

В таких ситуациях, собственник помещения может быть уверен в том, что конструкция не разрушится из-за перепадов температур, так как в её состав включены эластичные полимеры, препятствующие образованию трещин вследствие линейного расширения или сжатия.

Более подробно по теме можно почитать здесь.

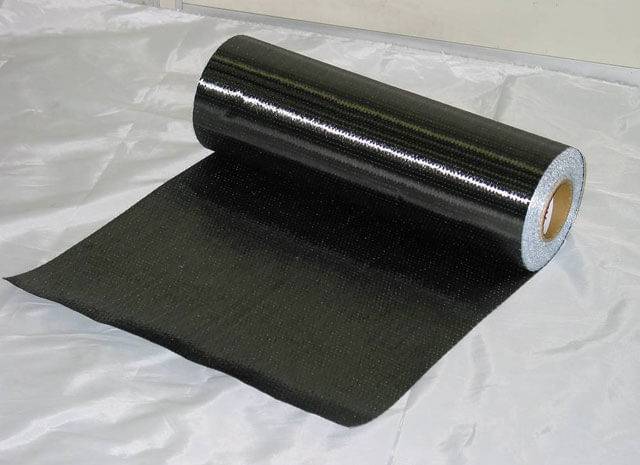

Рулонные изоляторы

В рулонном виде обычно продаются самые прочные и твердые материалы с низкой степенью поглощения влаги. В качестве основы такого материала используются: битум, стеклянное волокно или ткань, полиэтилен. Современные производители заменяют битум синтетическими материалами, чтобы устранить неприятный запах покрытия.

Способ укладки обусловил формирование следующих видов рулонных гидроизоляторов:

• Самоклеящиеся. Они заранее оборудованы клеевым слоем, потому просто укладываются на подготовленное черновое основание.
• Требующие разогрева. Подогрев такого материала делает его более пластичным и повышает его адгезию с основанием, т.е. приклеить его можно без использования вспомогательных средств.
• Используемые в сочетании с клеевой смесью.

Недостатки

Хоть некоторые производители и заявляют, что у пленочных ИК-полов нет недостатков, это не совсем так. Минусов немного, но они все-таки есть. К ним относятся:

• Высокая стоимость ИК-пола.
• Неправильная эксплуатация может привести к возгоранию пленки.
• Зависимость от электроэнергии. При отключениях электричества пол будет охлаждаться.

Еще один нюанс – места, где размещены ИК-нагреватели, нельзя перекрывать мебелью, бытовой техникой или другим оборудованием. Когда полы устанавливаются впервые, это требование легко учесть. Но если хозяева захотят сделать перестановку, то могут возникнуть определённые проблемы.

Особенности монтажа

Монтаж ИК пленочных полов в каркасном доме и деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие

Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим

Этапы монтажа:

1. Укладка теплоизоляции

Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.

2. Разметка обогреваемой площади

С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.

3. Укладка и подключение ИК-плёнки

При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.

Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста

Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Техника безопасности

Когда выполняется теплый пол под линолеум на деревянный пол обязательно нужно соблюдать правила безопасности:

• Терморегулятор можно подключать только после отключения электричества.
• Следует проверить наличие изоляции на всех контактах и только потом тестировать систему.
• При отсутствующем терморегуляторе запрещается подключать подогрев.
• Температура нагрева не должна превышать 30°С. Иначе начнут выделяться вредные вещества, а также может полностью испортиться покрытие.
• Нельзя допускать повреждений нагревательной пленки, поэтому если используется линолеум, то под него в качестве защитного слоя следует укладывать жесткий материал (фанеру).

На основе вышеизложенного материала можно сделать вывод, что монтируется и подключается теплый пол под линолеум на бетонный пол несложно. Если имеется опыт работы в электрике, то подключение можно выполнить самостоятельно, при этом следует помнить о правилах безопасности.

Причины выбора инфракрасной пленки

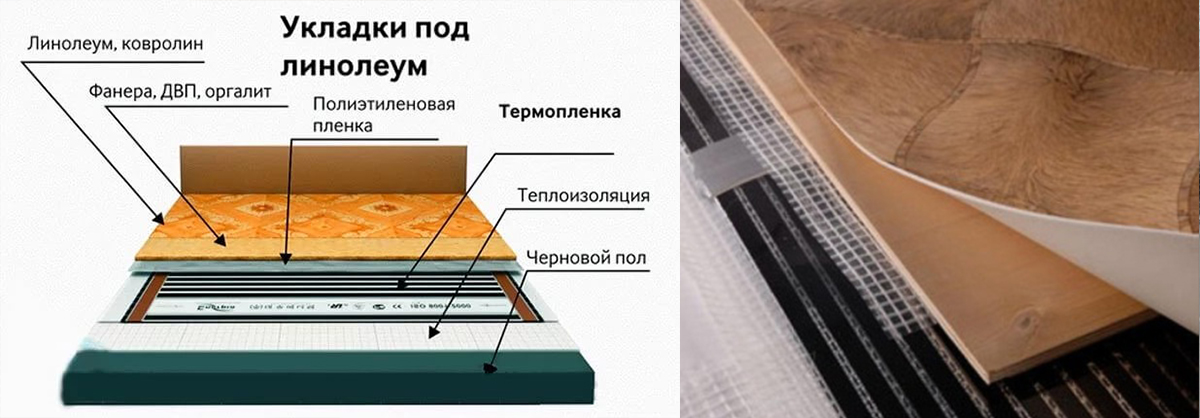

По каким же причинам инфракрасный теплый пол под линолеум лучше других видов теплых полов? Главная причина кроется в особенностях покрытия. Линолеум должен прогреваться равномерно по всей поверхности, при этом температура нагрева не должна быть выше разрешенной. Выбирать теплый пол следует мощностью до 150 Вт/м2.

Использование нагревательных элементов такой мощности позволит избежать некоторых проблем:

• вздутие и отслоение от основы;
• возникновение пятен и изменение оттенка;
• выделение опасных химических веществ, таких как фенол, формальдегид, бензол;
• размягчение винилового слоя и возможность появления разрывов.

Достоинства и недостатки

Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.

Преимущества, возникающие при использовании технологии инфракрасного пола:

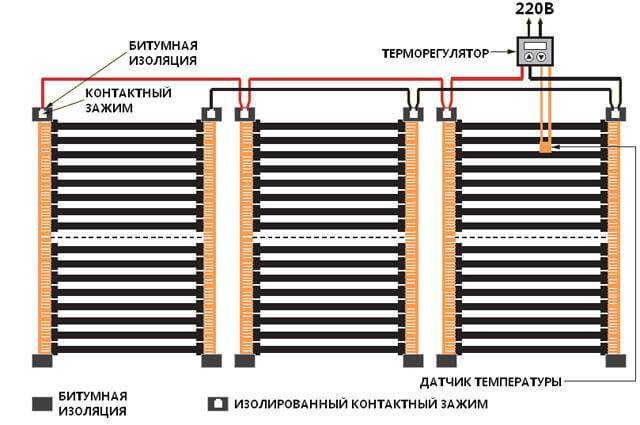

Схема подключения инфракрасного пола.

• доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
• легкость и быстрота проведения монтажных работ;
• возможность изменять длину полос пленки;
• создание равномерного прогрева всего объема помещения;
• высокая степень безопасности для человека, животных и растений;
• отсутствие негативного влияния на воздух в доме;
• наличие возможности укладки пленки под любой вид покрытия;
• универсальность применения пленочного покрытия;
• удобство при проведении ремонтных работ;
• наличие функции ионизации воздуха;
• бесшумная работа системы.

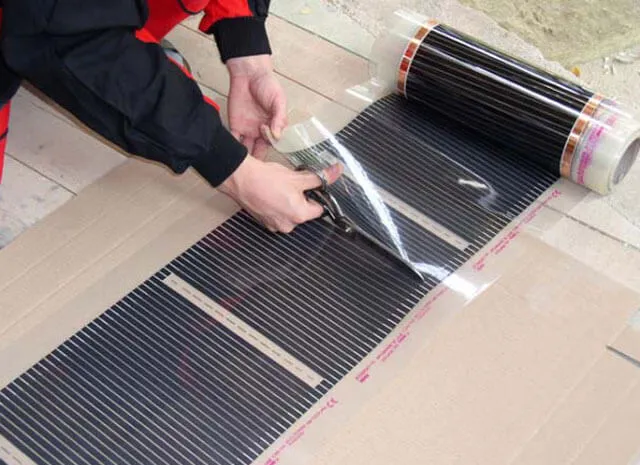

Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.

Для разделения пленки в соответствующих местах на ее поверхности находятся специальные метки, что облегчает процесс.

При использовании классического конвекционного отопления температура воздуха в помещении в районе потолка всегда выше, нежели у пола. Использование инфракрасного теплого пола устраняет эту проблему.

Структура пленки инфракрасного пола.

Вырабатываемое инфракрасное излучение не оказывает негативного влияния на организм человека, а в некоторых случаях его влияние оказывает положительный эффект.

Пленочный пол в процессе своего функционирования не потребляет кислород и не сушит воздух помещения.

Универсальность этой отопительной системы заключается в возможности ее монтажа в любом благоустроенном помещении. Она может монтироваться на стенах, лестничных маршах, потолке и на балконе.

В случае выхода из строя любого компонента, проведение ремонтных работ можно осуществить достаточно легко, не проводя демонтажа всего покрытия. В процессе работы обогрева происходит ионизирование воздуха, которое способствует обеззараживанию атмосферы в помещении, что благотворно влияет на здоровье человека.

Недостатки использования технологии инфракрасных полов:

• потребление электрической энергии;
• высокие требования к аккуратности при проведении монтажных работ;
• наличие опасности поражения электротоком и возможности возгорания;
• строгое соблюдение правил эксплуатации.

Для того чтобы сэкономить финансовые средства при эксплуатации этого типа обогревателя, рекомендуется не использовать его в качестве основного отопления жилых помещений. При проведении монтажа требуется строго соблюдать инструкцию, а сам монтаж проводить на ровной и чистой поверхности, в противном случае существует вероятность повреждения пленки. Для получения идеальной подложки рекомендуется использовать ДСП или листы фанеры.

Для предотвращения поражения электротоком в процессе проведения монтажа требуется обеспечить качественное заземление системы и установку защитного аварийного отключения.

Пленочный пол очень легко можно повредить тяжелыми предметами, под которыми происходит сильный нагрев. В результате регулярного перегрева происходит повреждение пленки и мебели, соприкасающейся с полом в местах перегрева. По этой причине укладывать пленку нужно только на открытом пространстве, которое свободно от нагромождений мебели.

В случае использования этой технологии в качестве основного обогревателя помещения, площадь, охватываемая обогревателем, должна составлять не менее 70% от общей площади помещения.

Перед приобретением и монтажом системы требуется все взвесить и только потом покупать монтажные комплектующие.

Схема расположения пароизоляции

Схема расположения пароизоляции

Основная функция пароизоляционной пленки – защитить деревянный пол сруба и утеплитель от проникновения пара и конденсата. В связи с этим, пароизоляция должна находиться между слоем утепления и чистовым полом.

Как правило, укладывают два слоя пароизоляции, второй слой располагают между теплоизолятором и черновым полом. Нижний слой не допускает проникновение в конструкцию влаги из грунта. Нередко вместо второго слоя пароизоляции укладывают гидроизоляционную пленку.

Нижнюю пароизоляцию нужно обязательно делать в том случае, когда черновой пол располагается в непосредственной близости с грунтом или находится над сырым подвалом.

Заливные напольные покрытия

Заливными традиционно называют полы, в состав которых входит полимер. Есть варианты, когда полимер смешан с традиционным цементом и песком. А бывают целиком полимерные материалы.

К смешанным видам заливных полов относят так называемые самовыравнивающиеся. В их состав, кроме цемента и песка, входит небольшое количество полимерного пластификатора, который повышает текучесть раствора. Это позволяет покрытию без выравнивания образовать идеально горизонтальную поверхность, что очень удобно. Налил самовыравнивающуюся смесь более-менее ровным слоем по всему помещению — и отдыхай. Покрытие само растечется и образует ровную поверхность без огрехов. Такие полы становятся всё большее популярными.

Полимерные наливные смеси бывают нескольких типов:

• высоконаполненный пол, который особо прочен;
• эпоксидное покрытие — устойчиво к механическим и химическим воздействиям;
• полиуретановый пол — очень эластичен, но плохо переносит контакт с химией;
• метилметакрилатный из акриловых смол — затвердевает всего за пару часов.

Полимерные наливные полы обычно делают в промышленных или общественных зданиях. Они очень технологичны и позволяют заливать огромные помещения ровным до зеркальности слоем без швов. Это очень красиво, особенно пери наличии достаточно большого открытого пространства.

Деревянный пол по грунту

Устраивают деревянный пол и по грунту. Для этого существует своя схема, ориентируясь на которую можно составить план работы.

Примерная схема укладки деревянного пола по грунту

• Грунт в подполье, необходимо хорошо утрамбовать, и устроить на него подушку из песка, гравия или щебня средней фракции, толщиной от 20 до 40 сантиметров, и затем снова утрамбовать.
• На утрамбованную подушку настилается жесткая гидроизоляция, например, рубероид. При желании, под него можно, для большей прочности, уложить арматурную сетку. Гидроизоляция должна находить на стены не менее, чем на 10 сантиметров.
• На гидроизоляцию, кладут на раствор кирпичи или бетонные блоки, которые впоследствии станут опорой для балок. Опоры размещают с таким расчётом,  чтобы балки оказались на расстоянии 60 сантиметров друг от друга (стандартная ширина утеплителя).
• Вокруг кирпичей укладывают первый слой утеплителя — это может быть пенопласт в 50÷100 мм или же минеральная вата.
• На кирпичи, а лучше — на бетонные блоки устанавливают деревянные балки, выравнивают их по уровню, и закрепляют с помощью уголка.
• Между уложенными балками, для большего утепления, можно дополнительно уложить плиты минеральной ваты.
• Сверху утеплителя, налаги закрепляют пароизоляционную пленку.
• Затем укладывают половую доску, которая закрепляется гвоздиками, аккуратно вбиваемыми в боковую ее часть.
• Доску укладывают на расстоянии одного — полутора сантиметров от стены, для обеспечения вентиляции.

Деревянный пол на бетонной стяжке

При устройстве пола на бетонную стяжку или плиту, лаги могут укладываться непосредственно на бетон или, если нужно поднять полы на небольшую высоту в 10-20 сантиметров, на шпильки с резьбой.

При укладке полов на бетон, нельзя экономить на лагах — они должны быть достаточно массивные, тогда полы будут надежными и нескрипучими.

Нужно сразу отметить, что при таком устройстве пола обязательно следует делать его двухслойным, т.е. с вышеописанным черновым полом, иначе он будет очень холодным.

• Сначала на бетонном покрытии делается предварительная разметка расположения лаг. Они должны быть установлены на расстоянии 60 сантиметров, с учетом будущего утепления. Разметку делают с помощью отбивания линии цветом.
• Далее, на отбитых линиях делают отметки на расстоянии 30-40 сантиметров.
• В этих точках просверливают отверстия, в которые устанавливают шпильки с фиксаторами, находящимися примерно на одной высоте от пола — они и будут удерживать балки.
• В самих балках на вымеренном расстоянии, соответствующем расположению вмонтированных в поверхность бетона шпилек, высверливают отверстия, после чего надевают балку на шпильки.
• Затем, используя уровень, подкручивают фиксаторы в одну или другую сторону, доводя все балки до идеальной горизонтали, контролируя ее уровнем.
• Сверху на шпильках закручивают гайки, загоняя их в подготовленное углубление, а лишнюю часть шпилек срезают шлифмашинкой.
• Следующими этапами идет устройство чернового пола, утепления и настил чистого пола.

Советы по выбору электрической модели

Установка системы для натурального покрытия имеет свои особенности. Нагревательный элемент размещается на металлической сетке, располагающейся на слое теплоизоляции. Весь этот пирог находится в пространстве между лагами.

В точках, где кабель пересекается с деревянной конструкцией делают выемку, внутрь которой помещается алюминиевая фольга, изолирующая кабель от дерева. Сверху такая система покрывается доской толщиной до 30 мм.

Возможно применение кабеля в сочетании с паркетной доской или ламинатом. В этом случае конструкция заливается цементной стяжкой сверху на которой располагается лицевой слой.

При использовании такой системы для деревянных покрытий ее удельная мощность допускается в пределах 17 Вт/м. Существует ряд требований при монтаже такой системы обогрева, их неукоснительное соблюдение поможет избежать повреждений настила:

1. Нагревательный элемент должен равномерно размещаться по всей площади поверхности.
2. Все комплектующие следует защищать от попадания влаги.
3. Доски настила на несколько дней оставляют незакрепленными на нагреваемом полу, что позволит избежать их деформации в дальнейшем.
4. В таких системах допускается использование электронного термостата с датчиками температуры воздуха и пола, ограничивающими максимальное значение 40° С.

Требования к укладке

Схема подключения инфракрасного пола.

Укладка начинается с определения плана расположения инфракрасных излучателей. Такой план-схема составляется с учетом следующих рекомендаций. Излучающая пленка размещается по направлению к стене, где будет размещен терморегулятор, т.е. откуда подойдет электропитание. Не желательно размещение пленки на участках, где планируется установить крупногабаритную стационарную мебель. Теплый пол устанавливается на расстоянии от 10 до 40 см от стен. Если в комнате предполагается другой источник тепла, расстояние от него до начала теплого пола выбирается не менее 1 м.

Плотность монтажа инфракрасного теплого пола определяется его назначением. Если он является единственным источником обогрева помещения, плотность укладки ленточных элементов должна составлять не менее 70-80% общей поверхности пола. При использовании инфракрасного источника как дополнительного нагревателя площадь уменьшается до 40-50%. При применении в качестве местного нагревателя лента размещается в нужном месте на определенной площади.

Максимальная длина одного куска пленки не должна превышать 8 м. При планировании укладки следует помнить, что разрезать пленку можно только в отмеченных местах, чтобы не повредить излучающий наполнитель.

Стержневые системы

Инфракрасный плёночный пол удобно укладывать. Необходимо лишь правильно выполнить соединение всех частей. Установка стержневого контура тоже не отличается сложностью. Производятся стержневой пол в рулонах: ширина от 70 см до 1,5 м; длина рулона 25 м.

Графитовая или карбоновая смесь заключена в отдельные стержни. Они изолированы защитной оболочкой из полипропилена. Стержни располагаются с шагом в 10 см друг от друга. По краям они соединены медной проволокой, которая защищена изоляцией. При поломке одного стержня система продолжает работать. Обогрев прекращается только на отдельном участке.

При поломке бокового провода система отключается полностью. Монтаж стержневого обогрева проводят под плиточный клей или под стяжку. При дополнительном отоплении затраты на электроэнергию будут минимальны.

Электрический теплый пол на деревянный пол. Электрические теплые полы на деревянный пол

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь

Читать далее.

Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине.

Действительно, в деревянном доме можно жить, не утепляя его.

Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным

Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

Типы кабельного теплого пола

Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

Инфракрасные маты теплого пола

Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

Конструкция инфракрасного пленочного пола

Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

• Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
• Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

№2. Плюсы и минусы теплых пленочных полов

Особенности конструкции пленочного теплого пола позволяют говорить о массе его преимуществ:

• простота и высокая скорость монтажа, отсутствие необходимости обустройства цементной стяжки, что позволяет в минимальные сроки установить теплый пол даже после того, как все ремонтные работы завершены;
• производители говорят, что демонтировать пленку так же просто, как и установить, поэтому при переезде ее можно буквально взять с собой;
• минимальная толщина пленки и отсутствие стяжки позволяет сохранять высоту помещения;
• пол нагревается практически моментально;
• равномерное прогревание поверхности пола и помещения;
• возможность использования любого напольного декоративного покрытия, в т.ч. линолеума и ламината. Сложности возникают только при укладке плитки, но об этом позже;
• универсальность. Пленку можно монтировать не только на пол, но и на стены и потолок. Более того, особенности материала позволяют использовать его в помещениях с большими нагрузками на напольное покрытие, в т.ч. в спортзалах, торговых центрах, офисах. Пленкой можно обогревать гаражи, теплицы, сараи, а также использовать для предотвращения обледенения крыльца;
• заявленная производителем, при заданных им условиях эксплуатации,  безвредность (и даже полезность) для здоровья всех обитателей дома.

Недостатки у технологии также имеются:

• это пока еще достаточно дорогостоящая система;
• подверженность механическим повреждениям, поэтому при монтаже стоит быть особенно осторожным;
• неправильный монтаж и эксплуатация могут привести к возгоранию пленки.

Нагревательные элементы нельзя укладывать в тех местах, где будет постоянно стоять крупногабаритная мебель. Эта рекомендация касается абсолютно всех систем теплых полов, но в случае с инфракрасной пленкой можем иметь дело с выходом из строя целого фрагмента в результате перегрева из-за недостаточной теплоотдачи.

основного источника теплакак вспомогательный источник теплапрогреть помещение

Рекомендации специалистов

Деревянные дома можно возводить на любом основании, кроме кирпичных столбиков. Начальные работы перед устройством изоляционных слоев выглядят следующим образом:

Итог

Из всего вышесказанного, можно сделать вывод, что гидроизоляционный слой очень важен и не так прост в монтаже, как может показаться. Пол будет надежно защищен от воздействия влаги только в том случае, когда будут использованы эффективные гидроизоляционные материалы.

Важно соблюдать приведенную инструкцию по монтажу, что даст гарантированный результат. Всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от закупки необходимых материалов до укладки каждого слоя и введения полов в эксплуатацию

Заключение

Тёплый пол в бетонной стяжке – это неотъемлемый элемент комфорта при эксплуатации каждого современного жилого или общественного помещения.

В качестве дополнительного элемента обогрева помещений, как правило, применяются водяные, электрические или инфракрасные пелёночные тёплые полы. Данное оборудование может заливаться в стяжку при её устройстве, либо укладываться сверху, после твердения бетона.

Для эффективной теплоотдачи от тёплого пола, а также для рационального использования средств на обогрев помещений, рекомендуется обязательно укладывать под стяжку утеплитель, который исключает теплопотери, а непосредственно под сами нагревательные элементы, фольгированную теплоотражающую мембрану.
