Монтаж плит перекрытия: инструкция по укладке

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

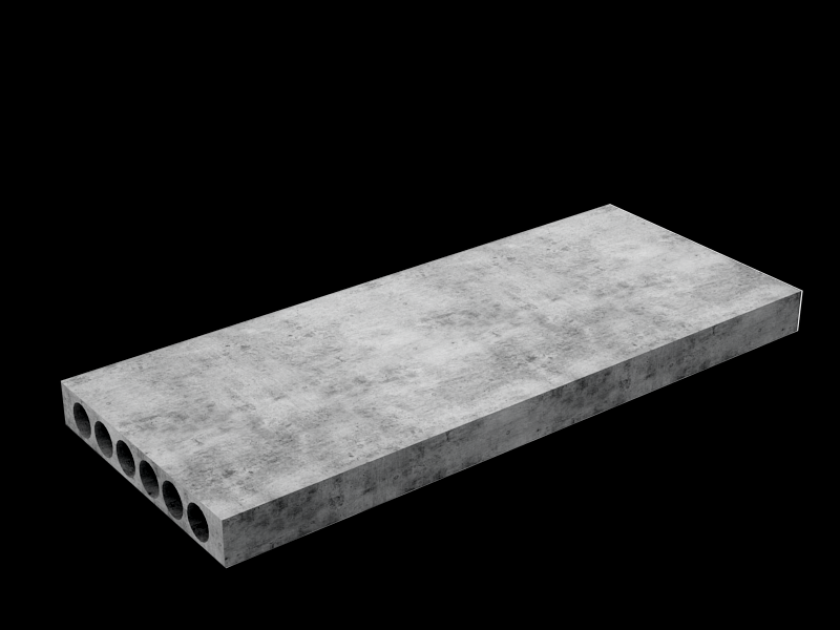

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

экономия бетона,
высокая шумоизоляция,
наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Пустотные плиты перекрытий

Железобетонная плита перекрытия представляет собой монолитное железобетонное изделие, укрепленное арматурным каркасом и имеющее внутри пустоты. Пустоты круглой формы идут сквозь плиту по всей её длине, служат для увеличения сопротивляемости деформации на излом и существенно уменьшают вес.

Плиты перекрытий очень чувствительны к внешним воздействиям окружающей среды, их длительное хранение на открытом воздухе не рекомендуется и на склад их делают редко. Поэтому чтобы не срывать сроки строительства, необходимо озаботиться их поиском и заказом заблаговременно, минимум за месяц до планируемых сроков монтажа. Ведь продолжительность их изготовления напрямую связана со сроком созревания бетона (минимум 14 дней).

Нижняя сторона пустотной плиты перекрытия, которой предстоит стать потолком нижнего этажа, гладкая. Верхняя довольно грубая. Кроме того, в плите имеется 4 отверстия с проушинами для погрузо-разгрузочных работ, при монтаже их используют для крепления анкеров. Длинные края плит имеют небольшую конусность, что позволяет при их укладке практически исключить образование щелей в потолке, а вот пол верхнего помещения приходится заделывать раствором.

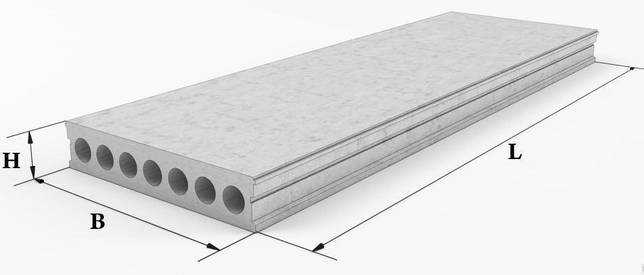

Выпускаются плиты номинальной длиной от 2,4 до 6,8 метра с интервалами 3М или 4М (за 1М принят единый строительный модуль, равный 100 мм). Ширина представлена в основном двумя типовыми размерами 1,2 м и 1,5 м. Вес плит 250-300 кг/м2 или примерно от 0,9 до 2,5 т, что позволяет применять автокраны грузоподъемностью до трёх тонн.

Маркировка железобетонных плит перекрытий

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливается методом пропаривания в металлических формах и, как правило, армируется предварительно напряженной арматурой.

Маркировка плит, помимо буквенного обозначения типа, содержит сведения о длине, ширине и несущей способности плиты. Значения длины и ширины обозначаются двузначными числами в дециметрах, несущая способность для плит, предназначенных для жилого строительства, в основном выражена числом 8 (800 кг/м2).

Таким образом, плита длиной 4,2 м и шириной 1,2 м будет иметь маркировку ПК 8-42-12 или ПК 42.12-8. Нужно отметить, что на чертежах указываются номинальные размеры в миллиметрах. Однако реальный размер по каждому из габаритов будет меньше. Та же плита с завода придёт с конструктивной длиной 4180 и шириной 1190.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок

Важно выбирать балки с пропиткой, а их укладка является простой процедурой

Особенности работ

Характеристики плит

прочность, долговечность;
водостойкость;
огнестойкость до 180 мин;
простой быстрый монтаж;
возможность применения в качестве несущих стен;
допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
применение в сейсмоопасных зонах;
высокая несущая способность;
проще транспортировка, монтаж;
увеличенный полезный объем помещений;
возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

трещины шириной более 0,3 мм;
имеются участки с обнаженной арматурой;
не соответствует размер;
уклон поверхности более 8 мм;
раковины и размывы диаметром более 15 мм;
сколы на ребрах глубиной от 1 см и длиной от 5 см;
недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

На торце находятся:

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Облегченное перекрытие по профлисту: расчеты и изготовление

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

Бетон. Создается на базе портландцемента марки М300 или выше. Качественная смесь способствует повышению прочности и надежности конструкции.
Стальная арматура класса А3 или А4, которую устанавливают в напряженном или свободном положении. Применение армированных элементов обеспечивает высокую устойчивость к нагрузкам.

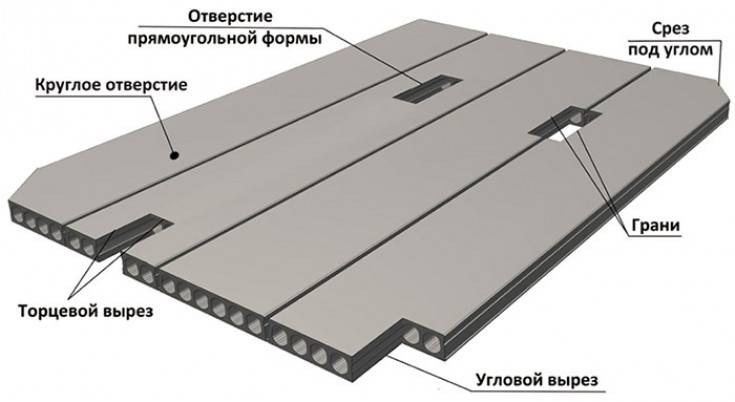

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

Правильная геометрия. Изделию придают форму параллелепипеда с ровными гранями.
Наличие сквозных полостей в торцевой зоне. Их задача заключается в улучшении свойств звуко- и теплоизоляции.
Специфическая конфигурация поперечного сечения полостей. Их делают круглыми или овальными.
Размеры. Показатели длины, ширины и диаметра отверстий определяются особенностями и типом плиты.
Количество отверстий. Оно выбирается с учетом регламентированных стандартов и требований.

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

Упрощение монтажа инженерных коммуникаций.
Повышение теплоизоляции перекрытия между этажами.
Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

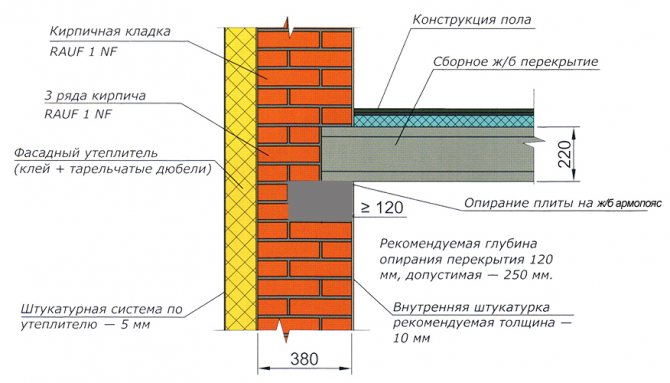

Глубина заведения на стены

Минимальное опирание плит перекрытия регламентируется нормативными документами. Оно зависит от:

Типа здания — производственное, административное или жилое.
Толщины кирпичной несущей стены.
Видов нагрузки — динамическая или статическая.
Величины нагрузки — точечная и распределенная.
Длины ЖБИ.
Размеров перекрываемого пролета.

Точные данные размера нахлеста получают с помощью расчетов инженерами-проектировщиками, они должны укладываться в норматив 9-12 см.

Элементы межэтажных перекрытий производятся с указанием 2 размеров:

конструктивного, который равен расстоянию между торцами потолочной плиты (чистая длина);
модульного — запланированная ширина пролета.

Так, при укладке 6-метровых пустотных плит учитывают фактический размер изделия в 5,98 м. Если оставить по 2 см на штукатурку с каждой стороны, то, чтобы сделать комнату 5,7 м в ширину, следует монтировать изделие с глубиной нахлеста 12 см.

В том случае, когда величина опирания больше установленной правилами, ЖБИ защемляется. Т. е. часть нагрузки ложится на торец элемента перекрытия. Кирпичная кладка несущих стен будет медленно растрескиваться за счет неправильной работы всей конструкции.

Дополнительно к этому увеличенный нахлест приводит к излишним теплопотерям, т. к. торец располагается наружу.

При меньшей, чем требуется, минимальной величине заглубления нагрузка переходит на край кладки и вызывает ее обрушение.

Выдержка из СНиП

Требуемая глубина опирания плиты перекрытия указана в СНиП. В разделе, касающемся крупнопанельных конструктивных систем, отмечено, что по 2 сторонам многопустотные плиты должны заходить на несущие панели:

на 100 мм — при высоте более 220 мм;
на 80 мм — при высоте менее 220 мм.

В любом варианте опорное расстояние не должно превышать 15 см. На 3 и 4 стороны ЖБИ с наличием множества пустот не закладываются.

Изделия, выполненные монолитно, укладываются на стены из железобетона или бетона с глубиной опирания:

7 см — при пролете более 4,2 м и монтаже по 2 сторонам;
5 см — при значении менее 4,2 м и 2 сторонах или более 4,2 м и 3 сторонах;
4 см — по 4 сторонам (по контуру).

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Составление сметы

Смета на устройство плит перекрытия составляется при разработке проекта она учитывает объемы работ, материальные, трудовые затраты и объемы использования техники.

Основанием для составления смет служит ТЕР — Территориальные единичные расценки, отдельной строкой обозначается не только итоговая стоимость, но и средства на оплату труда.

Объемы работ устанавливаются по фактической площади перекрытий каждого этажа, стоимость устройства перекрытий определена за 1 м3. В единичную стоимость входит зарплата монтажникам, стоимость машин и механизмов, а также зарплата водителям автотранспорта. Кроме того, в смету включаются материалы на производства монтажа.

Для железобетонных плит это:

бетон класс В12,5 (М200);
горячекатаная арматурная сталь гладкая, класса А-I Д= 6 мм;
горячекатаная арматурная сталь периодического профиля класса А-III Д= 6 мм.

После подсчета всех материальных затрат устанавливаются накладные расходы и прибыль с размерами не выше чем установлено нормативами.

Средние расценки

Стоимость операций по укладке плит перекрытия зависит от многих параметров. Главная составляющая — это стоимость непосредственно самих материалов, модификация плит и схема их укладки. Также большое влияние оказывает стоимость погрузочно-разгрузочных работ и аренда крана. Сколько стоит работа?

Средние цены за работу по монтажу перекрытий:

Наименование работ	Единицы измерения	Стоимость руб.
Монтаж плит перекрытия	м 2	500
Монтаж сборных перемычек	шт.	700
Изготовление и монтаж металлоконструкций	т	34 000
Монолитное ж/б перекрытие (работа + опалубка)	м 3	6200

Раствор для укладки плит перекрытия

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

Ммах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Лайфхаки и сложности, с которыми можно столкнуться

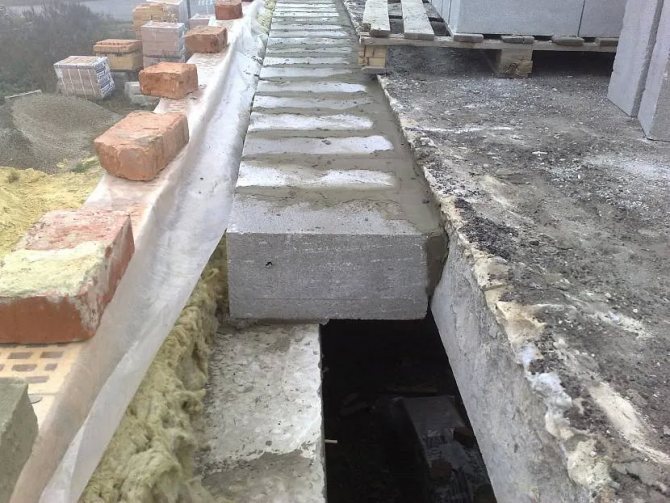

Для укладки плиты на стену из кирпича, последний её слой должен быть тычковым. Армирующий пояс может возводиться с использованием самодельной опалубки.

Заполнение пустот раствором требуется только на тех участках, которые будут выходит наружу здания, это защищает конструкцию от сильного промерзания. Монтаж отверстий под коммуникации нужно делать ещё на земле, когда к плитам есть свободный доступ, иначе это может стать проблемой.

Нужно заранее подготовить площадку для крана. Если почва на месте стройки рыхлая и рассыпчатая, то это точно приведет к сложностям. Нельзя использовать краны рядом с подвалами, из-за нагрузки на грунт может обломиться плита. Для этого нужно пользоваться техникой с длинной стрелой.

Заделка швов между перекрытиями

После того как оптимальный размер опирания плит перекрытия на стены был определен, а сами железобетонные конструкции установлены, следует заняться заделыванием швов между ними.

Для этого используется песчано-цементный раствор, если щели незначительны. При наличии больших промежутков следует воспользоваться следующими способами:

Из деревянных досок обустраивается опалубка, в которую происходит последующая заливка раствора.
Большие щели могут быть заделаны обломками арматуры, осколками кирпичей и других материалов. Они утрамбовываются в щели, которые затем замазываются бетонным раствором.

Образованные пустоты при установке плит важно заделать сразу. Это значительно упрощает отделочные работы, которые будут производиться по окончанию строительства

Фундамент

Говорят, что фундамент – это основа основ всего будущего строения. Как начнешь возводить дом, такой результат и получишь в конце. На самом деле фундамент является лишь одним, начальным этапом строительства в целом. А главным, основным, считается проект (план). Задумав построить свой дом или дачу, вы должны четко представлять, чего хотите. Можете начертить план сами – хорошо. Нет – тогда закажите проект архитектору. Понравился соседний дом – не постесняйтесь зайти и попросить перерисовать. Только когда вы уверились в своих желаниях и имеете проект в руках, тогда и начинайте копать траншеи.

Помните, что лучше спроектировать, выкопать лишнюю перегородку и построить лишнюю стенку. Разобрать ее, если вдруг придется, всегда проще, чем достраивать. Проблема примыканий может коснуться вас уже на начальном этапе, если будете делать литой фундамент из бетона. Но здесь все решается просто с помощью арматуры. Возьметесь за бетонные блоки, начинайте перевязывать в местах соединений. То же и с цоколем: каменные и блочные примыкания перевязываем, а бетонные усиливаем дополнительным армированием.

Как заделать бракованный руст.

Иногда попадаются бракованные круглопустотные плиты, с неправильными боками, (там где замки). При монтаже таких плит руст получается перевернут “вверх ногами”, то есть верх плит плотно прилегает друг к другу, а низ нет.

Заделать перевернутый руст очень легко. Для этого мы монтируем плиты с небольшим разбегом 20 – 30 мм друг от друга. Другими словами, чтобы верх плит (по длине) прилегал не плотно, а имел зазор 20 – 30 м.

Затем снизу под этим перевернутым рустом подвязываем доску на всю длину плит и сверху заливаем руст раствором. Раствор должен быть не совсем жидкий, но и не густой.

Благодаря тому, что у нас сверху между плитами небольшой зазор (20 – 30 мм), через него легко залить раствор в руст.

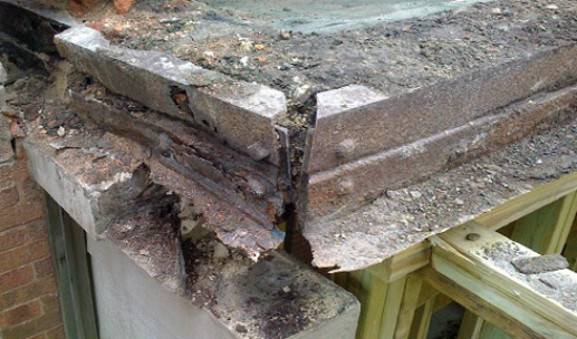

Основные причины разрушения балкона

Как показывает практика, основная причина, по которой разрушаются балконы – разгерметизация стыков и нарушение гидроизоляции. Как следствие, в комнату попадает влага, образующая конденсат, из которого появляется плесень.

Кроме этого, влага может действовать на железобетон, проникая в него и вызывая на арматуре коррозии. Возраст бетона напрямую зависит от проникающей способности воды – чем он старее, тем влаге проще проникнуть внутрь. Арматура, подвергшаяся коррозии, лишается несущих способностей и расширяется, чем и вызывает ухудшение несущей способности бетона.

Также разрушение основания балкона вызывается большим давлением на плиту, резкими перепадами температуры и длительное отсутствие капитального и текущего ремонта, как например, в хрущевке.

Существует 2 этапа разрушения основания балкона:

К первому относят незначительное разрушение, когда необходимо провести усиление плиты. Такие разрушения встречаются в домах, чей возраст подходит к 40 годам. Его можно выполнить самостоятельно, так как это является мелким ремонтом. Например, в случаях осыпания углов.
Второй этап – разрушительный вид объекта. К ним относят обвал части балкона, появление трещин на месте стыка со стеной, открытые участки арматуры, в верхнем слое платформы наблюдается разрушение или в нижней его части – отслоение.

4.5.2 Спецификация сборных железобетонных элементов покрытия

Порядок перекрытия больших проёмов

Если проем достаточно широкий, уложить плиты перекрытия на фундамент можно только с использованием доборных элементов. Чтобы не разрушать целое изделие, пользуются двумя способами. В первом случае:

определяют величину свободного пространства, которое следует заполнить в ходе монтажа, делят его на два;
монтируют первую плиту, предусмотрительно отступив от края расстояние, численно равное полученному значению;
монтируют все плиты, придерживаясь требований нормативов;
измеряют оставшееся пространство, которое должно быть численно равно расстоянию, оставленному ранее при монтаже первой плиты;
заполняют зазор с обеих сторон конструкции, укладывая шлакоблоки торцом к основной поверхности;
контролируют положение отверстий блоков, которые должны быть направлены в сторону.

Блоки помогут перекрыть свободное пространство Источник stroyimdom.com По трудоёмкости второй способ существенно превосходит первый. В этом случае, предварительно определив величину свободного пространства, распределяют его равномерно между укладываемыми плитами. После завершения монтажа образовавшиеся промежутки заделывают следующим образом:

снизу между плитами крепится доска, которая сможет выполнить роль опалубки;
в пространство закладывается арматура;
готовится бетонный раствор;
свободное пространство заполняется бетонным раствором.

Не забываем заранее подготовить раствор

В зависимости от габаритов используемых плит подготавливается раствор из расчета 2-6 ведер на одну плиту. В противном случае следует заранее заказать раствор, который бы обладал такими показателями, как марочная прочность. Так как класть правильно плиты перекрытия? В зависимости от некоторых факторов, пастель будет укладываться для нескольких или одной панели:

учитывая монолитные участки, большинство профессионалов одновременно наносят пастель на несколько изделий (точное количество будет напрямую зависеть от опыта и сноровки);
также не последнюю роль будет играть окружающий климат. Если стоит жаркая погода, то раствор быстро высохнет и потеряет свои свойства, а в мороз он попросту замерзнет.

Рабочей поверхностью принято считать нижнюю грань плиты. Для контроля над горизонтальным уровнем используется один человек, который находится снизу с пузырьковым уровнем. Контроль должен производиться одновременно в двух направлениях, при этом следует учитывать уровни между панелями и этажами. Если есть необходимость, то верхний слой фундамента демонтируют и создают новый и более ровный.

Какой толщине утеплителя отдать предпочтение.

На то, каким будет слой теплоизоляции, конструкция чердака отнюдь не влияет. Будете вы его стелить на деревянные балки, либо прямо на железобетон — не это учитывается в первую очередь

Главное, чему стоит уделить внимание при вычислении параметров утеплителя — это показателю теплопроводности λ. Его используют для обозначения сухой (λА) и влажной среды (λБ)

Наименьшим коэффициентом обладают материалы с наилучшими изоляционными свойствами.

Если хотите выполнить утепление чердачного перекрытия по железобетонной плите эффективно и правильно, тогда не обойтись без следующей формулы:

Инструкция по раскладке плит перекрытия … Укладка плит перекрытия зимой Укладка плит перекрытия на фундамент … Укладка плит перекрытия зимой — Детали … Укладка плит перекрытия зимой Правила монтажа плит перекрытия на … Правила монтажа плит перекрытия на …

α = R0λБ

Что нельзя делать с плитами?

Нельзя менять расчетную схему опирания

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.

Так нельзя делать!!!

Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.

Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.

Почему так происходит?

Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.

И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.

Не все плиты можно укорачивать

Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.

Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!

Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.

Плиты изготовленные по безопалубочной технологии можно делить на части.

Нельзя переворачивать ребристые плиты

Подводим итоги

Их расположение должно быть максимально близко друг к другу. Следует сделать все возможное, чтобы избежать больших зазоров, так как последующая разборка может занять много времени. Кладут их выравнивая по нижнему краю. Предварительно стоит продумать расположение коммуникации. Для улучшения показателей крепости перекрываемого основания, все элементы прочно связываются между собой. Для этого рекомендуется использовать 1,2 см прутья или катанку. Все плиты сразу соединять нельзя. За раз можно закрепить только две плиты. С внешней стороны закрепление производится при помощи анкера. Предварительный расчет касательно транспортировки поможет изначально выбрать правильное оборудование, которое будет использоваться для последующего монтажа отдельных элементов железобетонной конструкции.

Правила монтажа перекрытия дома из плит
