Монтаж винтовых свай: этапы работ по установке

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

• садовый бур;
• растворомешалка;
• лопаты;
• магнитный уровень;
• угловая шлифмашина;
• лазерный уровень;
• отрезки водопроводных труб длиной от 2 до 3 метров;
• монтажная насадка;
• винтовые сваи;
• оголовки;
• электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

• В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
• ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
• Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

  Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

• выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
• отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
• выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

• заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
• в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
• для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
• по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Плюсы и минусы свайно-винтового фундамента

Плюсы и минусы

Стоит обратить внимание на свод плюсов и минусов забивных свай. Плюсы

Плюсы

• 1. Забивные сваи можно использовать практически на любой почве, исключая скальные породы.
• 2. Сваи устойчивы к суровым климатическим условиям, эксплуатационный срок достигает 150 лет.
• 3. Сваи хорошо выдерживают как вертикальные, так и горизонтальные нагрузки на плавающих грунтах. Этой особенности способствует армирование;
• 4. Строительство фундамента на забивных сваях проходит быстро. К примеру, свая длинной 3 метра, забивается за несколько минут.
• 5. Почти ни каких земляных работ.
• 6. Монтаж свай можно осуществлять круглогодично.

Минусы

• 1. Установка свай невозможна без специальной техники.
• 2. В доме на сваях сложно построить цокольный этаж или подземный гараж.

Монтаж фундамента сваями винтового типа

Какие бывают свайные фундаменты

Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:

• тип свай – винтовые, буровые;
• вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
• уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).

Фундамент на винтовых сваях

Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.

Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.

Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.

Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:

• в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
• утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
• грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.

Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.

Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:

• засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
• устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.

В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.

Ручное вкручивание винтовых свай

Завинчивание сваи вручную Чтобы изготовить ручной сваекрут понадобится металлический лист в форме пластины, стальная арматура, 2 отрезка трубы, болгарка и сварка. Полосу режут на 4 части и сваривают их наподобие стакана. На противоположных боках приваривают петли из арматуры, в которые ставят отрезки труб длиной по 2 метра. Увеличение длины облегчает завинчивание, т. к. куски выступают в роли рычагов. Для работы нужно несколько человек.

Особенности процесса:

• на одну сваю затрачивают около получаса, поэтому за день можно закрутить комплект свай для небольшой постройки;
• винтовые опоры ставят не только на ровной площадке, но и на склонах;
• нагружать сваи можно сразу после установки всех элементов фундамента.

Лом вставляют в технологические проушины на наконечнике сваи. С двух концов на него надевают отрезки труб большего сечения. На стволе элемента крепят магнитный уровень для координации вертикали, при этом наклон не должен быть больше 1,5°. Увеличение угла приведет к деформации сваи, которая проявится не сразу, а в процессе эксплуатации дома.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность. Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

• Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
• Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
• Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
• Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Порядок монтажа

Что это такое?

Винтовая свая представляют собой трубу с острым наконечником и навинченной лопастью. Благодаря такой конструкции опора ввинчивается в грунт, уплотняя его с каждым витком. Несущая способность фундамента определяется размером труб и конфигурацией их лопастей.

Преимущества и недостатки такого фундамента

Технология с применением свайно-винтового фундамента выгодно отличается такими особенностями:

• монтаж от одного дня;
• возможность строительства на сложных ландшафтах;
• более дешевая цена стержней по сравнению с железобетонными опорами;
• завинчивание возможно ручным и механическим способом;
• подходит для большинства видов грунта, кроме скальных пород;
• допускается многократное использование свай.

Недостатки технологии:

• трудности при обустройстве подвалов и цокольных этажей;
• разрушением металла под действием коррозийных процессов и биологической среды;
• не подходят для строительства многоэтажных и тяжеловесных сооружений.

Подробнее о преимуществах и недостатках свайно-финтового фундамента расскажет эта статья.

Сравнение винтовых свай с другими типами основания

Буронабивной фундамент, в свою очередь, выдерживает гораздо большие нагрузки, чем металлические стержни, но он требует значительных финансовых, временных и трудовых затрат на строительство.

Последнюю проблему можно решить применением винтовых железобетонных опор, но это приведет к удорожанию фундамента.

Долговечность опор

На практике продолжительность эксплуатации зависит от таких факторов:

1. Соответствие прочности стали ГОСТу.
2. Качества антикоррозийного покрытия.
3. Соблюдения технологии при монтаже.

Стержни, защищенные от влаги методом горячего оцинкования, служат на 20 лет дольше изделий, на которые нанесено полимерное покрытие, битумная мастика, грунтовка или другие виды гидроизоляционного материала.

Можно ли устанавливать стержни в воду?

Винтовые сваи применяются для строительства надводных объектов: мостов, пирсов и т.д. На срок службы фундамента влияет качество антикоррозийного покрытия. С этой целью используют металлические сваи с защитным слоем, нанесенным методом горячего оцинкования.

В качестве альтернативы, в воду также можно установить железобетонные винтовые опоры, но в поры бетона попадает влага и с годами разрушает такой фундамент.

В таких условиях эксплуатации за несущую способность свайного фундамента отвечает размер лопастей. Винтовая часть также обеспечивает необходимую устойчивость опорам во время весеннего ледохода.

Выбор и расчет параметров свай

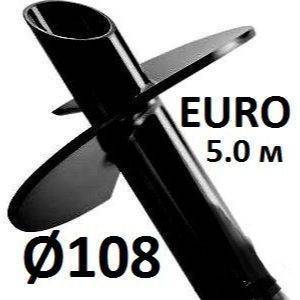

Опора стандартного диаметра 108 мм

При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.

4 – закручивание свай

Винтовой фундамент привлекателен тем, что работу по закручиванию сваи можно выполнить своими руками

Однако важно знать, как правильно закрутить винтовую сваю, чтобы избежать её перекоса. Для этого нужно:. сделать рычаг

Для этого нужно продеть лом или арматуру в технологические отверстия (находятся в верхней части сваи) и крутить сваю с помощью этого рычага. Чтобы исключить деформацию сваи, применяют различные приспособления, самое простое из которых – монтажный оголовок. Он похож на верхнюю часть сваи с приваренными по бокам проушинами. В этом случае рычаг вставляется в проушины. Отметим, что чем длиннее рычаг, тем меньше усилий понадобится приложить для заглубления сваи. Оптимальный размер – 2,5-3 метра.;

сделать рычаг. Для этого нужно продеть лом или арматуру в технологические отверстия (находятся в верхней части сваи) и крутить сваю с помощью этого рычага. Чтобы исключить деформацию сваи, применяют различные приспособления, самое простое из которых – монтажный оголовок. Он похож на верхнюю часть сваи с приваренными по бокам проушинами. В этом случае рычаг вставляется в проушины. Отметим, что чем длиннее рычаг, тем меньше усилий понадобится приложить для заглубления сваи. Оптимальный размер – 2,5-3 метра.;

установить сваю;

сделать приямок – углубление в месте установки сваи. Углубление делается садовым буром. Глубина приямка не должна превышать 50 см. Более глубокий приямок упростит закручивание, но снизит несущую способность сваи;

закрепить уровень на стволе сваи. Это позволит постоянно контролировать степень отклонения сваи от вертикальной оси и моментально выполнять корректировку. Не стоит думать, что сваю можно выровнять потом. А выкручивание и повторное закручивание сваи только разрыхлят почву;

закрутить сваю до упора в твердый грунт или до расчетной глубины.

Примечание. Первыми закручиваются угловые сваи.

Цены на винтовые сваи 133 мм

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Достоинства и недостатки метода

При кажущейся простоте обустройства фундамента на основе винтовых свай в процессе их монтажа можно столкнуться со следующими трудностями, которые могут рассматриваться как недостатки:

• трудность подбора винтовых опор по показателю максимальной нагрузки на фундамент, определяемому по результатам исследования грунта на застраиваемом земельном участке и учитывающему весовые характеристики будущего дома;
• сложность вворачивания свай в грунт вручную, даже при условии привлечения к работам 4-5-ти помощников;
• высокие издержки на специальное оборудование, необходимое для вворачивания опор в сложные грунты.

К достоинствам этого вида фундаментного основания следует отнести:

• отсутствие необходимости в проведении объёмных земляных работ;
• допустимость обустройства фундамента на участках с любым рельефом местности без необходимости предварительного выравнивания зоны застройки;
• возможность монтажа свайного фундамента на грунтах любого качества (за исключением скальных пород) и независимо от времени года.

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Список статей

Свайно-винтовой

132

Когда необходима замена фундамента под деревянным домом на винтовые сваи, сколько это стоит и какой порядок работ?

Свайно-винтовой

174

Факторы ценообразования, или какова цена винтовой сваи за штуку с закруткой и без

Свайно-винтовой

190

Быстро, просто и недорого, или как производится замена фундамента на винтовые сваи

Свайно-винтовой

211

Какой срок службы свайно-винтового фундамента?

Свайно-винтовой

206

Для чего и как производится армирование свай, применяемых для возведения свайного фундамента?

Свайно-винтовой

300

Как рассчитывается расстояние между сваями в винтовом фундаменте?

Свайно-винтовой

121

В каких случаях и как производится реконструкция фундамента винтовыми сваями?

Свайно-винтовой

154

Когда винтовые сваи подходят для ремонта фундамента, цена и как происходит реконструкция

Свайно-винтовой

178

Основные характеристики винтовых свай с диаметром 108 мм, цена и сфера применения

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Типы обвязки свайного фундамента

Установка винтовых свай

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада, состоящая из двух или трех человек. Основной задачей является установка опорных труб максимально ровно. Пошаговая инструкция по установке выглядит следующим образом:

• Первым делом, сваи покрывают антикорозийным составом, работать можно только после полного его высыхания.
• Далее на месте установки выкапывают небольшой приямок, глубиной в 40-60 см, который будет служить направляющей для лопастей.
• На металлическую трубу устанавливают магнитный уровень для контроля ровности входа.
• На обратном конце трубы, в специальное сквозное отверстие вставляют лом, на него навешивают трубы-рычаги для удобства вкручивания и начинают ввинчивать трубу по часовой стрелке.

• Труба вкручивается на глубину примерно в 1.5 метра или до тех пор, пока свая не войдёт в плотные слои и крутить её будет уже невозможно. Это значит что лопасти достигли нужной опоры и насильно вкручивать дальше нет смысла.
• На поверхности оставляют часть трубы, которая в последствии будет обрезана после установки всех свай в процессе регулировки высоты нижней обвязки.

На это можно считать монтаж винтовых свай оконченным и далее начинать установку обвязки.

Закручивание винтовых свай ямобуром

Ямобур Ямобур — установка для завинчивания свай, которую берут, если нужно закрутить множество винтовых стоек за короткий промежуток. За смену бригада делает 30 свай с помощью этого агрегата.

Работа состоит из следующих этапов:

• помещение гидравлического вращателя в ствол сваи и фиксация его штифтом;
• выверка и установка вертикального стержня на точке монтажа;
• ввинчивание стойки в землю.

Ямобур работает без проблем в сложных и стесненных условиях. Препятствие в виде крупнообломочных пород не останавливает действие бура, как и установка опор в водоемах или на обводненных бережных склонах. Ямобур позволяет монтировать винтовые элементы в разное время года и не зависит от погоды. Надежно завинчивает сваи с допустимыми погрешностями в соответствии с нормативными документами.

Агрегат применяют на дачных и дворовых участках, благодаря небольшим габаритам.

Пошаговая инструкция по монтажу своими руками

1 – расчет винтового фундамента

Конструкция фундамента на винтовых сваях

Установка свай

Для закручивания свай необходимо трое человек

Завершив разбивку и вынос центров свай на местность, можно произвести “лидерное бурение” облегчающее закручивание свай. Штраба глубиной около полуметра и диаметром, близким к габариту ствола сваи, сбережет силы на первом этапе и предотвратит уход канала в сторону от проектного.

Поскольку основную нагрузку воспринимают лопасти сваи и часть ствола, находящегося под давлением грунта, то прокол ниже отметки рельефа не окажет негативного влияния.

После прохода предварительного канала проверяется его позиционирование относительно осей. Для этого восстанавливается натяжение нити по требуемой оси, опускается отвес и уточняется величина смещения скважины от проектного положения. При необходимости её следует откорректировать.

Без присоединения к свае крутящего механизма закручивать основание будет тяжело

Завинчивание свай начинается с подготовки оголовка к установке рычагов, обеспечивающих передачу вращательного момента. Обычно используется специальная насадка, фиксируемая болтом на верхнем срезе сваи или отверстия для пропуска рычага. Второй вариант может привести к деформации и ослаблению верхнего сечения изделия, поэтому его применение лучше ограничить строениями, не несущими значительной нагрузки, например, ограждениями или сараями.

Вставив в проушины рычаги достаточной длины, обычно в три — четыре метра и зафиксировав сваю в начальном положении, начинают её вращение, одновременно контролируя вертикальность при помощи отвеса или строительного уровня. Таким образом, для выполнения работы необходимо минимально три человека. О том, как крутить дрелью винтовые сваи, смотрите в этом видео:

Для лучшего контроля можно сместить на обноске ось на расстояние, равное половине диаметра сваи и натянуть нитку. Это позволяет точно выдерживать положение на оси, корректируя его при необходимости, так как завинченная вручную винтовую сваю, особенно когда оголовок ещё находится на большой высоте, прилагаются несинхронные усилия, легко сбивающие её центрирование относительно проектного положения.

Расчет ленточно-винтового фундамента
