Установка фигурной части и труб водостока
Прокладка водостока предусматривает монтаж труб сверху вниз, при этом колено, муфта и слив устанавливаются раструбом к верху.
Особенности крепления водосточных труб
Монтаж производится так:
- В соединение колено-колено вставляется часть прямой трубы не менее 60 мм (зависит от расстояния между лобовой доской и стеной).
- Далее собирается необходимая фигурная часть, в которую заводится верхний конец трубы.
- Система крепится к стене при помощи хомутов, расстояние между которыми до 1,8 м. Фиксирующим является только один хомут, второй – направляющий. В некоторых системах производитель рекомендует применение хомутов — компенсаторов температурного расширения. Хомут крепится под соединителем.
- Труба выставляется строго вертикально с применением отвеса.
- На нижний конец, закрепленной хомутами трубы, устанавливается сливное колено (нижний край на расстоянии 25-30 см от отмостки).
- Если есть дренажная система или ливнеприемник, то нижний конец трубы заводится туда. Соединение труб происходит с помощью муфты (соединителя).
- Каждая последующая труба заводится в соединитель, установленный на предыдущей.
- Под каждым соединением крепится хомут.
Установка соединения воронка – труба для кровли с выступом и без выступа
- В зависимости от конструктивных особенностей места монтажа к воронке присоединяется колено нужной формы или муфта. В случае выступа крыши за фасад применяют два колена и отрезок трубы. Если крыша без выступа, то используют муфту.
Монтаж водостоков для крыши производится с учетом компенсации теплового расширения. Для этой функции производители применяют компенсационные зазоры. Так на соединителях труб в некоторых системах имеются монтажные линии. По этим линиям выставляют край трубы в зависимости от температуры воздуха на момент монтажа. Обработанные силиконом уплотнители позволяют гладкое скольжение элементов при расширении. Применяя соединитель для труб, оставляют воздушный зазор не менее 0.6-2 см.
Совет от профессионала:
Производить сборку водосточной системы при tоС ниже -5 не рекомендуется.
На этом монтаж системы водостока завершен. Необходимо произвести ревизию всех установленных элементов. Если конфигурация водосточной системы полностью соответствует проекту, рассчитана и установлена согласно рекомендациям производителя, то вся вода, попадающая на крышу, будет уходить только через трубы, не разбрызгиваясь и не переливаясь через края желобов.
По окончании каждого сезона желательно провести осмотр и промывку системы (при помощи шланга с водой). При прочистке возникающих заторов (листья, мусор) не применять острые металлические предметы.
Слив с крыши для воды — устройство водоотвода со скатных крыш
Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.
Поэтому рассмотрим пошагово каждый из элементов.
1. Слив воды с крыши
Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).
Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.
Выделяют два вида ендовы:
Одинарный нахлест (нижняя ендова).
Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.
Двойной нахлест (нижняя и верхняя ендова).
Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).
2. Место (узел) примыкания кровли к стене
В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.
Специфика выбора планки для примыкания
На фото приведены три разновидности планки.
Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.
Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.
3. Отвес крыши

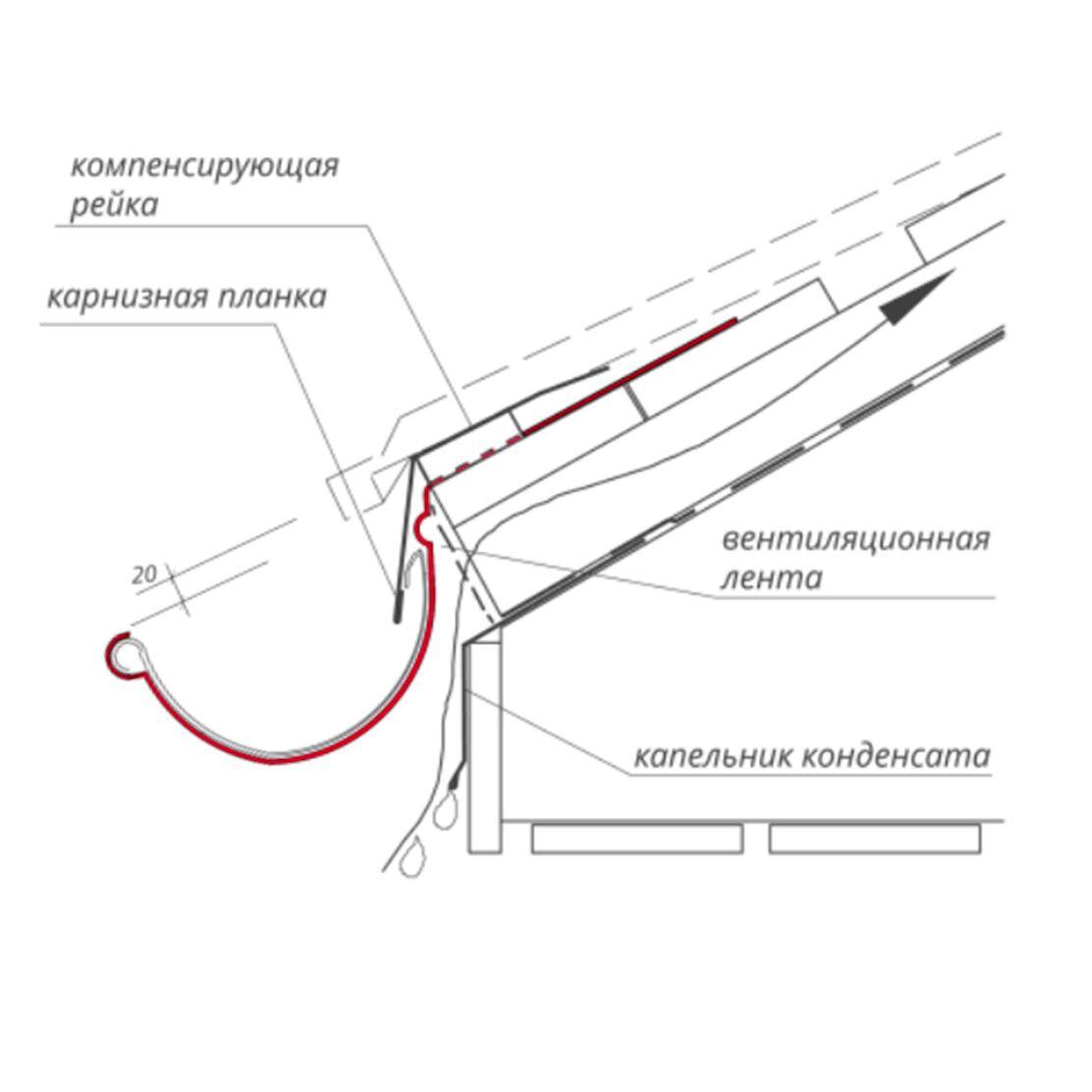

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.
Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.
Вторая составляющая системы слива воды с крыши – водосточная система.
Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.
4. Составляющие элементы водосточной системы
Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:
желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;
воронка или ливнеприемник. Соединяет желоб и трубу;
труба. Отводит воду в дренажную систему или подальше от фундамента;
углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;
заглушки. Используются в тех местах, где не предусмотрена воронка.
Совет. Заглушки устанавливаются в наиболее высоком месте.
крепежи. Для желоба и трубы.
Наглядно элементы водосточной системы приведены на схеме.
Виды водосточных систем «Деке»
Производители предлагают два типа водосточных систем с разными техническими характеристиками. Вариант «Стандарт» подойдет для маленьких загородных домов и дачного строительства. Он отличается небольшими размерами деталей, достаточными, чтобы обеспечить слив талой воды, осадков и избежать перелива. Желобная ширина здесь 121 мм, сечение трубы – 86 мм. Стандартная длина изделий – 3 м. Цветовая палитра представлена оттенками «Гранат», «Шоколад» и «Пломбир».
В отзывах владельцев домов о водосточной системе «Деке-Стандарт» отмечены ее надежность и качество. Есть пользователи, которые считают цену за пластик необоснованно дорогой, она сопоставима с моделями других производителей из оцинкованной стали с защитным полимерным покрытием.
Водостоки «Люкс» больше по габаритам и относятся к премиум-классу. Элементы производят в трех цветовых решениях – белом, сером и шоколадном. Желобная ширина здесь 141 мм, диаметр труб – 10 мм. Длина стандартна – 3 м. Такие водостоки можно использовать в таунхаусах и массивных коттеджах в несколько этажей.
В отзывах об этой установке часто говорится о высоком качестве и технологичности. На строительных форумах предупреждают, что приобретать водосток нужно у официальных дилеров компании. На рынке есть подделки, продаваемые под видом систем этой марки. Они не отличаются качеством, текут на стыках и выцветают.
Плоская кровля с внутренним водостоком – что это и зачем он нужен
Отсутствие скатов кровли лишает крышу естественного уклона для того чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.
В таких случаях на зданиях можно обустраивать внутренние или внешние водостоки.
Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.
Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.
Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.
Основными преимуществами плоских кровель с внутренним водостоком являются:
- повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
- отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
- более высокая эффективность отведения воды.
ВАЖНО!
Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение. Осуществлять чистку в таких случаях очень сложно
Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.
Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома
Устройство водостока
Некоторые рекомендации
Металлический водосток кровли важный элемент крыши. Он позволяет защитить все строение от влаги и продлить срок его эксплуатации. Но чтобы водосток хорошо справлялся со своими обязанностями нужно его монтаж выполнить правильно. Для этого нужно воспользоваться следующими рекомендациями от профессионалов:
- лучше всего приобретать все элементы металлического водостока у одного производителя. В этом случае и монтаж пройдет без особых проблем, и внешний вид готовой крыши порадует вас;
- желоба водостока должны быть расположены под определенным наклоном. Чтобы все было сделано правильно, можно воспользоваться следующими советами. Нужно заранее рассчитать длину участка желобов, и определить на какой высоте должны располагаться первый и последний кронштейн. Отметив эти точки на обрешетки или стропилах, между ними натягивается нитка. Так можно легко определить места расположения остальных кронштейнов и сделать весь металлический водосток с нужным уклоном;
- не допускается увеличивать расстояние между точек крепления желобов более чем на один метр. Если нарушить это правило, то водосток может прогнуться. В результате получится застой воды и протекание всей системы;
- места стыков желобов водостока должны располагаться минимум на расстоянии десяти сантиметров от кронштейнов;
- железная водосточная труба должны быть смонтирована строго вертикально. Для этого нужно использовать отвес;
- водосточная труба может состоять из нескольких частей. При соединении нужно чтобы верхняя часть заходила внутрь нижней. При этом, под каждым таим соединение устанавливается хомут, которые крепить всю конструкцию к стене дома;
- внизу водосточной трубы устанавливается сливное колено. При этом расстояние от точки выхода до отмостки должно быть 20-30 сантиметров. В этом случае вода из водостока будет направляться «подальше» от фундамента;
- очень хорошо, если на участке имеется дренажная система или ливневка. В этом случае выходные концы металлического водостока направляются туда. Такой вариант надежно защитить фундамент дома и не позволит образовываться на участке лужам;
- при монтаже следует следить за температурой окружающего возраста. Металлический водосток нежелательно собирать при температуре ниже минус пяти градусов. В такой ситуации на местах стыков может образовываться лед, которые при таянии нарушит герметичность всей системы.
Видео по теме:
После проведения монтажа каждого участка желательно провести испытания. Например, после укладки желобов металлического водостока в него выливается небольшое количество воды. Так можно проверить и герметичность стыков, и правильность уклона.
Расчеты водостока
Любая конструкция требует составления чертежей. Монтаж металлической водосточной системы также следует начать с этого. Но прежде всего, нужно произвести расчеты, чтобы определить сечение и размеры всех элементов.
Прежде всего, определяются размеры желоба. По существующим правилам на каждый квадратный метр кровли должно быть полтора квадратных сантиметра сечения. Но тут следует учитывать и природные особенности в вашем регионе. Если дождей выпадает много, то и пропускная способность металлического водостока должны быть больше.
Перед началом любой работы следует рассчитать требуемое количество материалов. Для проделывания этой работы перед монтажом металлического водостока крыши можно воспользоваться следующими рекомендациями от профессиональных строителей и кровельщиков:
- Расчет количества желобов делается просто. Так как водосток будет проходить по всему периметру крыши, то следует вначале выяснить это значение. Далее, полученную цифру нужно разделить на длину одного желоба, выбранного вами в магазине. Полученное значение следует округлить в большую сторону;
- Количество воронок определяется исходя из площади кровли. Так, если используются изделия с размерами 125 на 90 миллиметров, то оно способно пропустить воду с площади в 100-120 квадратных метров;
- Количество водосточных труб будет равно количеству воронок. Но тут следует учитывать и эстетическую сторону. Как правило, установка водосточных труб производится на углах дома. Так будет более красиво. Но если стена слишком длинная, то необходимо установить дополнительные трубы;
- Количество кронштейнов определяется исходя из того, что на каждый метр металлического водостока требуется одно место крепления. Большинство профессиональных строителей и кровельщиков рекомендуют уменьшать это расстояние до 60 или даже до 50 сантиметров. Также и относительно монтажа труб.
Уже готовые желоба и трубы для металлического водостока выпускаются с определенными стандартными размерами. Это облегчает выбор. Наиболее популярными считаются размеры водосточных желобов в 100 сантиметров в сечении, а водосточных труб в 75 сантиметров. Именно в таком сочетании их и используют в системах. Такие изделия легко справляются с потоком дождевой и талой воды с кровли площадью в 200 квадратных метров.
Кроме этого, стоит учитывать и ряд других нюансов. Например, металлический или любой другой водосток монтируется на кровле, угол уклона скатов которой не менее пятнадцати градусов. Установка труб должна производиться так, чтобы между ними было расстояние не более 24 метров.
После того, как произведены все расчеты, следует составить план или чертеж будущей водосточной системы. Здесь учитывается все места крепления и расположения основных элементов конструкции
Кроме того, при составлении плана стоит принимать во внимание и дизайн крыши. Нужно продумать все так, чтобы элементы металлического водостока не «испортили» внешний вид, а стали его украшением

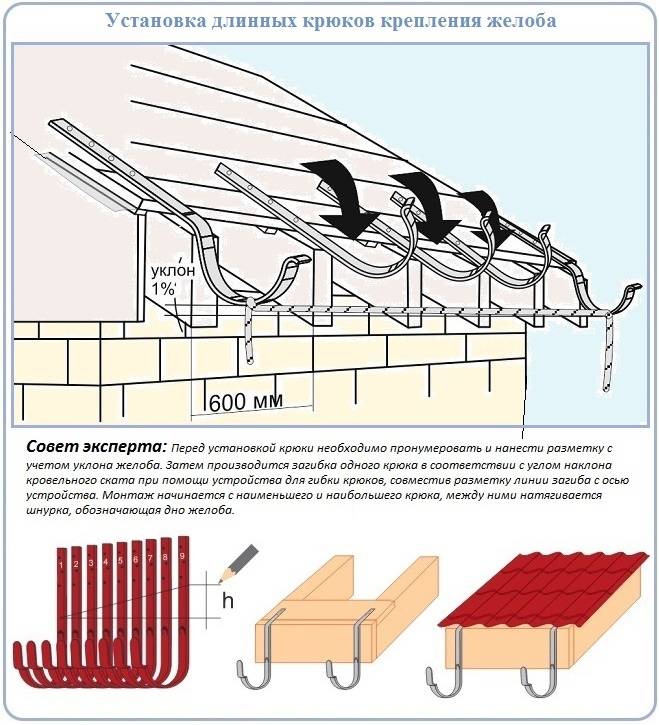

Установка крючков под водосток
Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.
Существует три типа кронштейнов:
длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;
короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;
универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.
Есть четыре метода крепления кронштейнов:
На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.
На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.
На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.
На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.
При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.
Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.
При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.
Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.
Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб
Монтаж и способы крепления водостоков своими руками
Как пластиковый, так и металлический водосток можно монтировать самостоятельно. Проще будет с пластиковыми элементами, так как они имеют меньший вес. С металлическими желобами и трубами справиться будет немного сложнее, но и здесь все монтажные работы можно выполнить своими руками.
Установка пластикового водостока
Процесс монтажа пластиковой водосточной системы состоит из следующих этапов:
Монтаж креплений для желобов. Как это делать мы уже рассмотрели, обязательное условие — соблюдение уклона в сторону водоприёмной воронки. Оптимальным вариантом считается, когда уклон составляет от 2 до 5 мм на погонный метр, минимально допустимая величина — 1 мм на погонный метр.
Крепление воронок. Воронка может быть установлена как на конце жёлоба, так и посредине. Она должна удерживаться крюками, которые находятся от неё в 5–15 см. Для соединения с жёлобом используется клей. Чтобы в сливную трубу не попадал мусор, в воронку устанавливают специальную сетку.
Установка желобов. Некоторые специалисты рекомендуют собирать всё в единую конструкцию на земле — это удобно, когда длина ската небольшая. Можно это делать и во время монтажа. Желоба могут соединяться через воронку или непосредственно между собой. В последнем случае используется специальный соединитель, имеющий замочные соединения. Края желобов закрываются заглушками.
Монтаж колен. Колена могут иметь разные углы и служат для направления воды из воронок в сливные трубы.
Монтаж сливных труб. Для крепления стояков в стену монтируют специальные кронштейны с шагом 80–100 см. Чтобы на трубу не оказывалось боковое давление, все кронштейны надо устанавливать по отвесу. К кронштейнам труба фиксируется при помощи хомутов. Если одной трубы недостаточно, то добавляют дополнительный элемент. На концы стояков надевают отводы, чтобы отвести воду от фундамента дома.
Видео: монтаж пластиковой водосточной системы своими руками
Монтаж металлических водостоков
Монтаж металлической водосточной системы похож на установку пластикового водостока, но всё же есть некоторые отличия. Порядок монтажа будет следующим:
Крепление кронштейнов. В этом случае расстояние между кронштейнами должно быть 50–60 см. Обычно используются длинные крюки, так как они имеют большую прочность. У длинных крюков есть разметка, по которой можно легко отрегулировать уклон, для этого достаточно согнуть кронштейн по отмеченной линии.
Монтаж воронок. Если длина ската 10–20 метров, то воронки устанавливают по углам дома. В этом случае уклон должен быть в две стороны от центра здания. Можно установить воронку посредине длинного ската, тогда уклон делают от краёв крыши к её центру.
Установка желобов. Желоба соединяются между собой путём захода на 5–6 см один на другой. Чтобы исключить возможность протекания, нахлёст делают в сторону уклона. На края устанавливают заглушки, шов герметизируют при помощи резинового уплотнителя или клея.
Монтаж труб. К воронке подсоединяют колено, а затем его подключают к вертикальной трубе. К стене труба фиксируется при помощи кронштейнов с хомутами, они располагаются через каждые 1–2 м. Внизу трубы устанавливают отвод.
Инструкция по монтажу водостока на кровлю
Следующий шаг – измерение высоты дома, исходя из чего будет определяться длина труб для отвода воды
Покупая трубы, важно не забыть о коленах и крепёжных элементах – фигурных скобах, предназначенных для удержания желоба, и обхватов труб с замками на болтах. Кроме того, для устройства водоотвода потребуются две заглушки для желоба (левая и правая) и оставшиеся от монтажа кровли саморезы
Цвет водостоков обычно подбирают под цвет основной конструкции кровли, хотя возможны и исключения.
В отношении того, до или после установки кровельного покрытия следует ставить держатели для желобов, ясности нет: согласно инструкции, сначала устанавливаются желоба, а уже потом кроется крыша, а края профнастила подгоняются к сливному каналу. Однако данный подход имеет и свой недостаток, связанный с неудобством покрытия крыши в отсутствие автокранов, автовышки и прочей дорогостоящей техники.
Другой альтернативный подход – это установка водостока для уже имеющейся крыши с помощью строительных лесов, и начинается она с разметки мест будущих держателей желоба (обычно они располагаются через каждый м). После этого нужно согнуть центральный держатель (например, с помощью тисков) таким образом, чтобы он фиксировал подкарнизный желоб почти посередине относительно края крыши, немного смещаясь при этом наружу. Такое расположение желоба позволяет гасить поток воды о его внешний борт, ведь в противном случае вода будет выплёскиваться.
Определив опытным путём угол изгиба центрального держателя, приступают к подготовке остальных держателей, в зависимости от длины крыши каждый раз увеличивая сгиб на см (таки образом, самым длинным будет крайний держатель, опущенный относительно центра на 3-5 градусов). То же самое симметрично нужно проделать с другой стороной крыши, и в результате мы получим два уклона в противоположные стороны.
Следующий шаг – монтаж держателей и самого желоба. Он производится так:
- Прямой конец держателя вставляется под кровлю в нижнюю волну, примыкающую к обрешётке
- С помощью шуруповёрта со сверлом диаметром 6 мм сверлится отверстие в кровле и держателе, держатель соединяется с кровлей саморезом, и эта операция повторяется для всех держателей
- Чуть сжав желоб, его вставляют нижним краем в держатель, и после лёгкого надавливания с характерным щелчком желоб встаёт на место. При работе в паре желоб удобно вставлять сразу в несколько держателей
- При стыковке желобов нужно следить за тем, чтобы край, который идёт на понижение, был вставлен в последующий отрезок желоба (это делается для того, чтобы вода при течении по каналу, сливалась со стыковочного края, а не затекала под него)
- После установки подкарнизных желобов устанавливаются крайние заглушки, фиксируемые для прочности кровельными саморезами
Больше об установке крюков водостока (держателей желоба) смотрите в этом видео-уроке:
Следующий этап монтажа водостока – разметка места под воронку, вырезание отверстия и крепёж воронки к желобу. Для этого рекомендуется использовать клёпки или укороченные с помощью болгарки кровельные саморезы. В отличие от клёпок, во втором случае за счёт резиновых прокладок получается абсолютно герметичное соединение, в то время как алюминиевые клёпки со временем разбалтываются в крепёжных отверстиях, и появляются течи. Все необходимые стыки, заглушки и воронки необходимо обработать силиконом, и на этом работу с желобами можно считать законченной.
Осталось установить водосливные трубы и проверить работу всей системы водоотведения. Основные этапы установки водосливных труб следующие:
Разметка мест для установки держателей труб при помощи отвеса
Бурение отверстий и установка держателей для труб
Поочерёдная установка колен: верхнего – в воронку, нижнего – в верхнее и затем в трубу
С целью обеспечения большей жёсткости допускается фиксация верхних граней колен при помощи саморезов
Крепёж водосливной трубы при помощи замков (чтобы избежать попадания брызг на стену, важно, чтобы нижний конец трубы находился на расстоянии не более 10-12 см от отмостки)
Внутренний водосток
Это обязательный элемент плоских кровель.
Водосточные трубы в этом случае располагаются внутри здания. В домах из железобетонных панелей они находятся на лестничных клетках снаружи, а в кирпичных спрятаны в штробы, которые закладываются в проект и делаются при сооружении стен. После монтажа водосточной системы они закладываются кирпичом или зашиваются гипсокартоном.
Слив такой системы чаще всего подсоединен непосредственно к водосборному колодцу, но встречаются случаи, когда он выходит на улицу с цоколя здания.
Особые требования предъявляются к водосборным воронкам. Роль желоба на плоских крышах выполняет разуклонка, хотя в домах с техническим этажом встречается и большой центральный желоб, в котором и находятся воронки. Они должны иметь герметичное соединение с водосточной трубой, а прижимной фланец — с гидроизоляцией кровли. На инверсионных кровлях применяются двухуровневые воронки, собирающие воду как с гидроизоляционного слоя, так и с балластного.
Водосточные трубы ранее делались из чугуна, теперь приобрел распространение пластик. Это обычные канализационные трубы, но именно они не подвергаются коррозии и могут служить практически вечно.
Иногда в систему внутреннего водостока встраивается сифон, создающий водяную пробку, аналогичный сифону бытовой канализации. Он создает вакуумный эффект, благодаря чему вода не скапливается у воронки, а всасывается внутрь.
Особенности крепления
Кровля с лобовой доской. Крепление на пластиковые кронштейны
- Крепление пластикового кронштейна, воронки и соединителя происходит саморезами, непосредственно к лобовой доске.
- Для крепежа желоба в пластиковом кронштейне нужно в обязательном порядке завести в зажим кронштейна кромку близлежащего к лобовой доске края желоба. Далее, спуская желоб в приемник кронштейна, усилено надавливая на противоположный край желоба в месте зажима, завести кромку в зажим до характерного звука (щелчка).
- При монтаже на лобовую доску необходимо закрепить соединение доски с кровлей для предотвращения ее срыва при нагрузке от снега.
Кровля без лобовой доски. Крепление на металлические кронштейны
- Крепление кронштейнов происходит непосредственно к элементам конструкции крыши.
- Для того чтобы закрепить желоб, воронку или соединитель в металлических кронштейнах, в первую очередь необходимо завести ближайший к крыше край желоба под зацеп кронштейна, затем опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.
Кровля без лобовой доски. Крепление с использованием удлинителей
- Металлические удлинители применяются для обрешетки с большим шагом и крепятся к элементам конструкции крыши.
- На металлические удлинители желоб крепится в пластиковых кронштейнах. Применяя удлинитель, пластиковый кронштейн крепится болтовым соединением, которое позволяет перемещать кронштейн, устанавливая уклон желоба. Болт с полукруглой головкой, М5х30, через шайбу вставляют в верхнее центральное отверстие кронштейна, минуя прорезь кронштейна и затягивая гайкой после того как пластиковый кронштейн был установлен в нужном положении. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не менее 15 мм. Пружинную шайбу устанавливают между шайбой и гайкой. Чтобы избежать вертикального перемещения, кронштейн дополнительно фиксируют на удлинителе через нижнее отверстие, либо болтом, М5х30 + 2 шайбы с шестигранной головкой, либо коротким саморезом.
- Крепление воронки и соединительного желоба осуществляется болтовым соединением, М5х30 + 2 шайбы, непосредственно к соединителю. Воронка крепится на два болта, а соединитель на один.
Крепление трубы и фитингов
Труба и фитинг крепятся друг к другу при помощи универсального хомута.
Место, куда должен быть установлен хомут, выделено красным цветом.
Использование универсального хомута
Возможны два способа фиксации:
- Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
- Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
Монтаж водосливных труб на сайдинг
- Винтовая шпилька М8 — 1 шт.
- Гайка М8 — 2 шт.
- Шайбы Ø15 — 2 шт.
- Винт М5х40 — 1 шт.
- Гайка М5 — 1 шт.
(Идут в комплекте с хомутом)
- При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
- При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
- Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
- Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
- Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
- Установить хомут в нужном положении («Труба»»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
- Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.
