Инструкция по устройству свайно-ленточного фундамента
Технология устройства ростверка
Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:
- Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
- Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
- Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
- Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
- После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
- Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.
Устройство ростверка
Расчет и схема расположения буронабивных свай
Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:
Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.
Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.
Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.
Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.
Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:
Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:
В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.
- Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
- Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
- Расстояние между сваями. Расстояние можно рассчитать по формуле:
l = P/Q, где
l — расстояние между буронабивными опорами; P — несущая способность сваи; Q — нагрузка на 1 пог.м основания.
Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.
Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.
Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

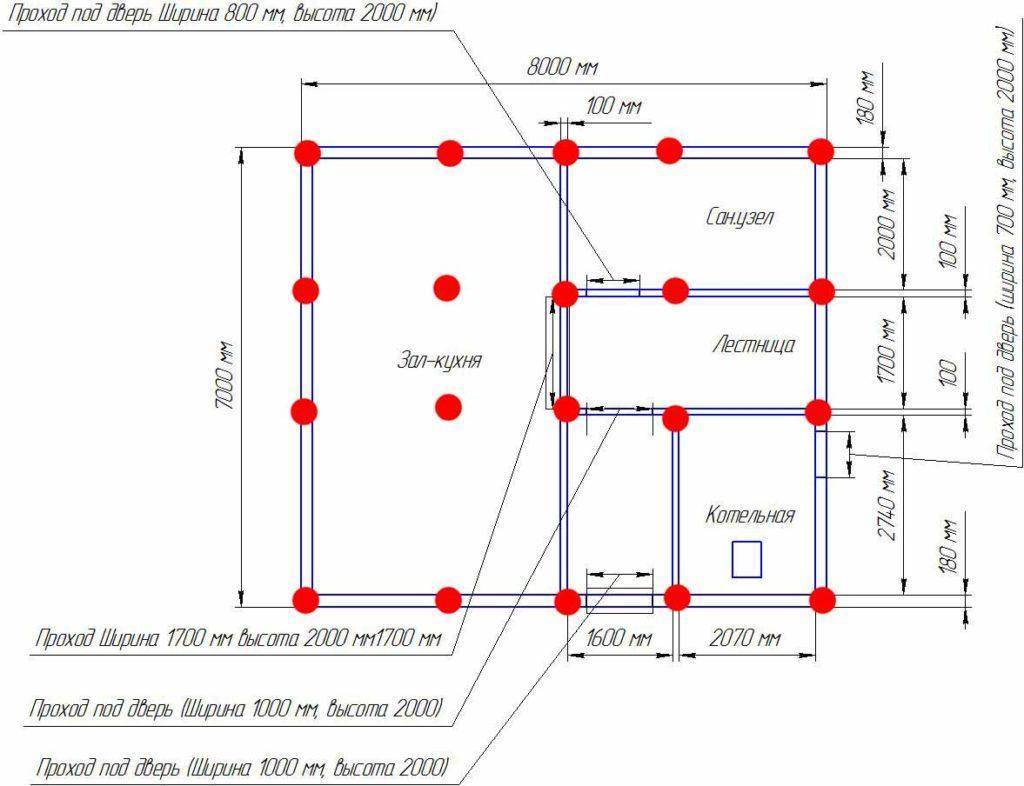

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.
Ленточное основание
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Ленточный или свайный: особенности и совместимость с видами грунтов
После того, как установлен тип почвы на строительном участке, приступают к определению оптимального основания. Для конструкций из железобетона, кроме этого, важен правильный выбор марки бетона для заливки фундаментной конструкции. Но это следующий этап, а пока рассмотрим особенности конструкций на основе ленты и свай, что позволит застройщику проанализировать данные и определить оптимальный вариант в конкретной ситуации.
Фундамент на базе ленты
Застройщику важно учитывать конструкционные особенности ленточного и свайного фундамента, и только потом браться за реализацию проекта. Первый представляет собой железобетонную полосу замкнутого типа, которая расположена под всеми несущими стенами. В свою очередь, лента бывает двух подвидов:
В свою очередь, лента бывает двух подвидов:
- Монолитная.
- Сборная.
вязка арматурного каркаса
По поводу совместимости ленточного фундамента с типами грунтов следует отметить следующие детали:
- Сборную ленту не рекомендуется монтировать на пучинистых почвах, а также на склонах.
- На органических почвах сооружать подобную конструкцию запрещено.
Преимущества замкнутого контура основания из железобетона
- Возможность самостоятельного обустройства.
- Универсальность, подходит для любых проектов.
- Герметичность конструкции.
- Сборный вариант ленты идеально подходит для здания с подвалом или цокольным этажом.
К недостаткам ленты относятся:
- Финансовые затраты выше, чем у основания на сваях.
- Большой объем трудозатрат при глубоком заглублении.
Фундаментная опора на базе свай
Свайным принято называть основание, состоящее из комплекта свай, соединенных в верхней плоскости балкой или плитой-ростверком. Сваи помещаются в грунт и предназначаются для передачи нагрузки от постройки, по способу заглубления их делят на три типа:
- Забивные – монтаж выполняется при помощи коперов или специальных вибрационных анрегатов. Такие сваи применяются только в том случае, когда по близости нет построек, основание которых может пострадать от вибраций.
- Набивные – технология их изготовления основана на обустройстве скважины, которая в дальнейшем армируется и заливается бетоном.
- Винтовые – имеют на конце лопасти, благодаря которым реализуется завинчивание сваи в почву.
Рассуждая о том, какой фундамент лучше в конкретном случае, ленточный или свайный, нужно отметить, что последний вид основы для здания подходит для всех органических и сложных грунтов. При наличии на участке каменистого или скального поверхностного слоя монтаж такого основания практически невозможен.
Преимущества применения свай в определенных условиях вполне очевидно:
- Высокая прочность и надежность основания.
- Экономичность проекта в плане трудозатрат и материалов.
- Продолжительный срок эксплуатации.
- Быстрый монтаж винтовых свай.
- Отсутствие возможности обустройства подвального помещения.
- Коррозия винтовых свай.
- Невозможность контроля повреждений на сваях.
- Необходимость наличия специальной техники.
Выбор шага между сваями
Сразу укажем, что самостоятельно рассчитать шаг сложно. Если нет возможности нанять специалиста для расчётов, то надо воспользоваться в интернете онлайн калькуляторами. Причём, сделать это надо на 2-3 сайтах. Так с максимальной точностью можно определить количество свай и шаг между ними.
Все эти данные сопоставляются, и вы получаете ответ!
На практике самый распространённый вариант – это шаг в 2-3 метра (если применяются буронабивные сваи).
Похожие значения выдают как самостоятельные расчёты, так и онлайн-калькуляторы. Если шаг увеличивать, то это вызывает перенос нагрузки на ленточное основание. А это, в свою очередь, провоцирует оседание и начало деформации бетонной ленты.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Армирование ленточного фундамента своими руками: схемы и чертежи
Количество, схема укладки и диаметр стальных прутков зависят от расчетных проектных данных. Но в случае строительства небольшого частного дома своими руками можно спроектировать собственную схему укладки арматуры, опираясь на распространенные рекомендации.
Самой надежной и простой схемой расположения металлической арматуры является прямоугольная. Она лучше всего противостоит двум противоположным силам, воздействующим на ленту основания – это верхняя нагрузка от массы дома и нижнее пучение почвы в результате сильных морозов.
Для компенсации противоположных воздействий внутри монолитного бетона, глубиной до 100 мм, устраивают два пояса – нижний и верхний. Прямоугольная конструкция из стальных прутьев, диаметром от 6-ти мм и более, крепится с помощью металлической обвязки. Арматура, имеющая ребристую поверхность, хорошо сцепляется с цементным раствором и участвует в передаче нагрузок.
Поэтому шаг между горизонтальным и вертикальным расположением прутков всегда будет на 100 мм меньше значений ширины и глубины фундамента.
Армирование углов
Места примыканий простенков и углы здания считаются самыми проблемными участками, так как в них происходит соединение сразу нескольких видов нагрузок
Поэтому особое внимание следует уделять грамотному соединению металлической арматуры
Одна из применяемых схем заключается в загибании прутка, выходящего с одной стороны, на стальной выход, образовавшийся с другой. Такой способ называется «захлест» и для его выполнения необходимо 60-70 см длины арматуры.
В тех случаях, когда длины прутков не хватает для загибов, используют хомуты в форме буквы «Г», которые укладывают в угол и связывают с металлическими выходами с двух сторон.
Армирование подошвы ленточного фундамента
Стабильность ленточного фундамента на пучнистых почвах можно повысить с помощью подошвы, которая армируют отдельно. Более широкое основание под фундаментом значительно уменьшает опасность просадки здания, но для сопротивления возникающему неравномерному давлению на отдельные участки, подошву необходимо укрепить арматурой.
В условиях сильного промерзания сложных грунтов используют 2 пояса арматуры, расположенные на расстоянии 200-300 мм друг от друга и соединенные стальной проволокой.
В условиях среднепучнистой или нормальной почвы применяют продольное расположение металлического каркаса.
Для удобства работы армирующий пояс можно подготовить заранее, чтобы затем сразу заложить его в опалубку. Для этого сформированные прямоугольные контуры одевают на четыре продольных стальных прута, придерживаясь максимально точных размеров. С такой работой может справиться один человеку, но помощники помогут сэкономить время.
Сваи
Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.
Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.
Заливка монолитной ленты
Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.
Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.
Как сделать СЛФ (краткое описание основных процессов)
Подготовка площадки под стройку
Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.
*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.
Подготовка грунта и виды свай
Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.
*только для буронабивного типа свай.
Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.
Винтовые
Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:
Буронабивные
Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.
В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.
«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».
В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.
«Предварительно арматуру стараются очистить от ржавчины».
Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.
*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).
Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).
*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:
На этой схеме показана вся вышеописанная «идеология» СЛФ:
- Сваи;
- Ленточный пояс;
- Песчаная подушка;
- Арматурный каркас;
- Труба (опалубка)
Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:
- Одиночный (каждая свая имеет свою опору);
- Ленточный (опоры равномерно размещены по периметру здания);
- Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
- Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
- Полями (расположение в рядном или шахматном порядке).
Вот Вам несколько фото свайно-ростверкового фундамента под баню:
« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…
На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!
Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).
Принципы расчета свайного фундамента
Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.
Диаметр сваи
Можно использовать практические рекомендации:
- сваи 57 мм. Их можно применять только для заборов и ограждений;
- сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
- сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
- сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.
Высота (длина) сваи
В расчетах учитываются следующие параметры:
- Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
- Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.
Количество опор
Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:
- деревянные и каркасно-щитовые строения – шаг до 3 м;
- стены из пеноблоков (шлакоблоков) – до 2 м;
- заборы и ограды облегченного типа – 3,3-3,6 м.
Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.
В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.
Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:
- R – сопротивление грунта (берется по таблице);
- F – площадь свайной опоры;
- U – периметр сваи;
- f – сопротивление грунта по боковой поверхности (табличный параметр);
- l – высота несущего слоя.
В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.
Как рассчитать глубину погружения
Глубина погружения свай определяется исходя их их типа:
- Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
- Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
- Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
- Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.
Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.
Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.
Как минимум, можно воспользоваться онлайн-калькулятором.
Вычисление высоты над землей
Высота свайного фундамента над уровнем земли определяется высотой верхней линии ростверка.
Выбор правильного значения обусловлен несколькими факторами:
- Толщина снежного покрова в зимнее время.
- Возможность подтопления, уровень воды во время весенних паводков.
- Уровень залегания грунтовых вод.
- Температурные условия в регионе.
Сопоставляя эти параметры приходят к выбору оптимальной высоты подъема ростверка.
Оптимальными значениями принято считать 30-40 см для обычных оснований и 1,5-1,7 м при наличии цокольного помещения.
Конструкция фундамента
Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта. Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.
