Типы и основные размеры направляющих для гипсокартона
Далее будут рассмотрены размеры направляющих для гипсокартона и их назначение.
Потолочный направляющий профиль UD17 применяется для сооружения каркаса облицовки стен и одноуровневых подвесных потолков
Профиль UD17 применяется при монтаже каркаса пристенных конструкций (фальшстены) и подвесных потолков из гипсокартона в тех помещениях, где важно экономить полезную площадь, то есть на лестничных клетках, в коридорах, на балконах, лоджиях, в кладовках, гардеробных, санузлах и ванных комнатах. Материал, из которого сделан профиль, легко режется ножницами по металлу, а скрепляется с другими профилями и между собой с помощью саморезов по металлу, которые имеют размеры 3,5х9,5 мм
Крепить потолочный направляющий профиль UD17 необходимо по периметру всего помещения на стены (если монтируется подвесной потолок), и к потолку и полу (если монтируются фальшстены) дюбелями, имеющими соответствующий размер.
У использования профиля UD17 есть некоторые преимущества перед другими материалами:
- невысокая стоимость;
- ощутимая экономия полезной площади;
- отличная антикоррозийная стойкость;
- простота монтажа и низкий вес;
- универсальность;
- большой срок службы и надежность;
- пожаробезопасность и экологичность;
- простота транспортировки.

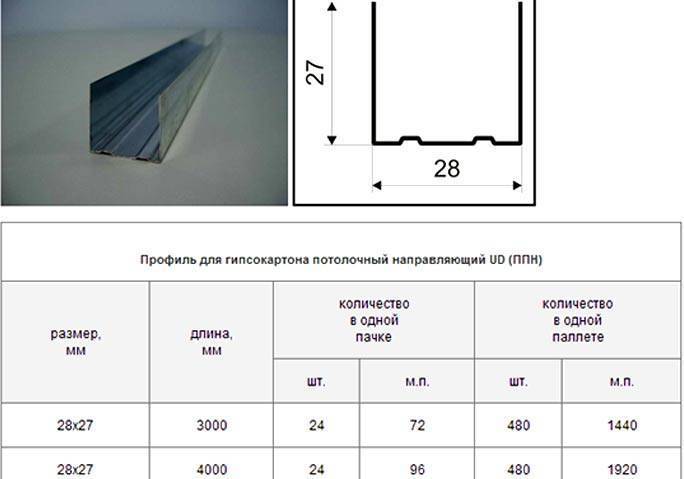

2. Потолочный направляющий профиль имеет длину 3 м, толщину 1,5 мм и размеры 27х28 мм
Потолочный направляющий профиль UD27/28 применяется для монтажа каркаса облицовки стен и одноуровневых подвесных потолков. При выполнении монтажа каркаса подвесного потолка, данный профиль необходимо крепить по всему периметру помещения. Если же сооружается каркас облицовки стен, то профиль нужно крепить к потолку и полу. Стенки профиля имеют отверстия, диаметр которых равен 6 мм, расположенные на расстоянии 25 см друг от друга. Эти отверстия нужны для того, чтобы крепить профиль к стенам с помощью дюбелей.
Профиль легко режется ножницами по металлу, а скрепляется с другими профилями и между собой при помощи саморезов по металлу, имеющих размер 3,5х9,5 мм. Потолочный направляющий профиль UD27/28 необходимо крепить по всему периметру помещения на стены (если монтируется каркас подвесного потолка), и к потолку и полу (если монтируется каркас фальшстен) с помощью дюбелей, имеющих соответствующий размер.
3. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 42х30 мм
Направляющий профиль используется для направляющей основы, предназначенной для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов. Данный вид профиля монтируется вместе со стоечным профилем 42х37.
Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.
4. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 50х40 мм
Направляющий профиль UW выполнен в П-образной форме и служит основанием для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса облицовок и перегородок.
Монтируется профиль UW совместно со стоечным профилем CW. В стенках профиля имеются отверстия, диаметр которых 6 мм, предназначенные для того, чтобы крепить профиль к несущему основанию. Если вам потребуются дополнительные отверстия, то их легко можно просверлить при помощи перфоратора.
5. Направляющий профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 66х30 мм
Направляющий профиль используется в качестве направляющей основы, для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов.
Монтируется данный профиль совместно со стоечным профилем 66х37.
Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.
Как найти направляющие под гипсокартонном
Если речь идет про металлический профиль, то отыскать его в стене, отделанной гипсокартонном, очень просто. Роме этого, станет возможным найти имеющиеся между ними. Для этого необходимо определить место, куда вы собираетесь крепить полку, зеркало или еще что-нибудь. Взять в руки обычный магнит и водить им по поверхности. Задействовать лучше всего большой магнит, так как не сможет быстро обработать большой радиус влияния.
Таким образом, обнаружить застеночный профиль будет просто и быстро. Кроме этого, большой магнит намного удобнее держать в руке и он не повредит поверхности стены. Не рекомендуется использовать для определения профиля магнит из холодильника.
При выполнении каких видов работ применяются шурупы с полукруглой головкой узнайте в данном материале.
На видео- поиск направляющего под гипсокартонном:
Если задействовать мощный магнит, то станет возможным отыскать деревянные рейки по саморезам, которые были использованы для их монтажа. Тогда придется запастись магнитом большого размера. Когда вы им будете проходить над саморезами, то он будет немного стопориться.
Возможно вам так же будет интересно узнать о том, можно ли наносить декоративную штукатурку на гипсокартон.
Как выглядит потолочный короб из гипсокартона с подсветкой и как его можно сделать самостоятельно, можно понять посмотрев видео в данной статье.
Возможно вам так же будет интересно узнать о том, как наклеить плитку на гипсокартон в ванной.
Еще в сложившийся ситуации стоит воспользоваться следующими рекомендациями:
- Простукивание. Этот вариант носит название неинвазимного. Он самый простой для поиска. Нужно просто сжать руку в кулак и стучать в требуемом месте. Лист ГКЛ пустотелый, поэтому при простукивании по нем звук будет глухим. А вот над рейками он будет отличаться. В набранном месте нужно делать пометку карандашом.
- Пробить стену гвоздем. Этот метод тыка намного эффективнее предыдущего. Таким образом, можно будет отыскать профиль в первой попытки. Но есть у него свои минусы. Если попытка будет неудачной, то полученное отверстие придется зашпаклевывать.
- Использование плана или чертежа. Этот способ самый верный и результативный. Во время крепежа листов ГКЛ план облицовки всегда остается. Это позволяет примерно найти место сосредоточения деревянных реек. Дальше нужно стучать по стене или ткнуть в нее гвоздем.
- Собственными усилиями выполнить расчет шага установки профилей. Этот метод получил название инженерного. Применяют, когда облицовочные работы были выполнены собственноручно и вы не забыли, как их реализовывали. По сути, этот вариант очень схож с предыдущим.
Про то, какие бывают виды софитов для подшивки кровли узнайте тут.
На видео- как соединить направляющие для гипсокартона:
Профили для крепления листов гипсокартона – важные элементы, без которых конструкция не будет установлена прочно, надежно и надолго. При их выборе нужно учитывать габариты и материал, который был использован для их производства. Запутаться с выбором профилей вполне реально, ведь их ассортимент огромен. Если у вас нет определенного опыта в этом деле, то лучше доверить специалисту выбор необходимого вида и размера профиля.
ПРОФИЛЬ ДЛЯ ГИПСОКАРТОНА
Профиль для ГКЛ — это материал для внутреннего обустройства стен, потолков и перегородок в доме. Профили изготавливаются из оцинкованной стали различной толщины. Благодаря цинковому покрытию, при использовании профилей внутри помещения, они практически не подвергаются коррозии и могут прослужить не один десяток лет. С помощью профилей производят монтаж листов гипсокартона. В зависимости от назначения, профиль может иметь толщину от 0,4 мм до 0,7 мм. Профили крепят между собой специальными саморезами, которые обычно имеют размер 4,2*16 мм. Для монтажа профиля к стене используют подвесы. Благодаря перфорированным подвесам можно сгладить неровности стен зданий.
Материалы: из чего делают профили для ГКЛ
Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.
Это основные виды профилей для ГКЛ
Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.
Назначение и характеристики направляющего профиля (ПН)
Профиль направляющий, сокращенно ПН он же UW. Толщиной 0.55-0.8 мм. Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

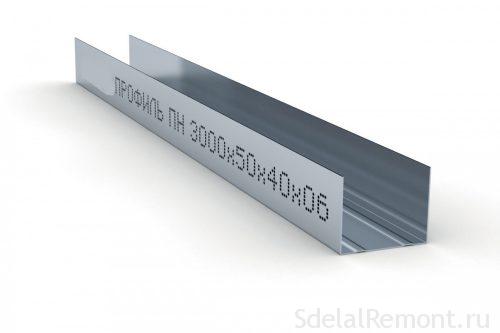

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены
Размеры направляющего элемента для гипсокартона:
| Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота ребра, мм. | Длина, м. |
| UW (ПН)-2-50*40 | 0.5 | 50 | 40 | 3 |
| UW (ПН)-4-75*45 | 0.5 | 75 | 45 | 3 |
| UW (ПН)-6-100*40 | 0.6 | 100 | 40 | 4 |
В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.
В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.
Обозначения и размеры UD профиль
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
- Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.
Примерно так выглядит каркас для перегородки
- Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
- Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
- Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.
Сначала монтируются направляющие потолочные профили
- Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
- Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
Профиль для перегородок из гипсокартона
В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляются в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.
Профиль для перегородок из гипсокартона для перегородки Кнауф
Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.
Таблица размеров профиля ПН Кнауф, внизу статьи.
Вертикальный профиль называется профиль стоечный (ПС). Он имеет С-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.
Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.
Профиль для перегородок из гипсокартона для перегородки Гипрок
Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).
Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».
В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.
Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.
Таблица размеров профилей для гипсокартона Кнауф
Таблица размеров профилей ПС Гипрок
Профиль Giprok-ультра | ПС-42/40 | ПС-50/40 | ПС-66/40 | ПС-75/40,ПС-100/40 |
| Размеры | 42×40×0,5 | 50×40×0,5 | 66х40х0,5 | 75х40х0,5,100х40х0,5 |
Таблица размеров профилей ПН Гипрок
| Профиль giprok | ПН42/37 | ПН-50/37 | ПН-66/37 | ПН-75/37 | ПН-100/37 |
| Размеры,мм | 42х37х0,5 | 50х37х0,5 | 66х37х0,5 | 75х37х0,5 | 100х37х0,5 |
Gipsokart.ru
Другие статьи раздела: Перегородки из гипсокартона
- Высокие гипсокартонные перегородки
- Как сделать дверной проем в перегородке из гипсокартона
- Межкомнатная перегородка из гипсокартона с дверью
- Монтаж перегородки из гипсокартона
- Общие сведения о перегородках из гипсокартона
- Перегородка из гипсокартона своими руками
- Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
- Правила монтажа перегородок из гипсокартона
- Профиль для перегородок из гипсокартона
- Расчет перегородки из гипсокартона
Keywords:
Монтаж
Крепеж профиля осуществляется с использованием особых подвесов. Благодаря им можно выполнять регулировку расстояния до поверхности. Таким образом, становится возможным получить идеально ровную поверхность, без волн.
Кроме этого, нужно учитывать, что металлическое основание является направляющим профилем. Для его монтажа задействуют дюбеля и саморезы. Это может быть черный саморез или специальный по гипсокартону. Выполнять отверстия с шагом 15-25 см. это позволит надежно закрепить конструкцию. А вот какие саморез для крепления гипсокартона самые подходящие, очень подробно рассказывается в данной статье.
На видео- монтаж направляющих для гипсокартона:
Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор
Любое изделие из гипсокартона обязательно имеет «хребет» — каркас из прочных деталей. Это профили и направляющие различной формы, соединенные различными крепежными изделиями. По качеству они могут быть разными. Увы – иногда о купленном браке можно узнать лишь при монтаже, а то и при использовании готовой конструкции. Это проблема застройщиков, не имеющих опыта. Подбирая нужные виды профилей для гипсокартона, они не знают, как найти качественные изделия. Но тут ошибаться нельзя, поэтому рассмотрим какими бывают виды профилей, комплектующих и крепежных элементов для гипсокартона, рассмотрим критерии выбора данных элементов.
Дополнительные виды профилей
А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.
Арочный профиль
Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.
Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон
Заводы изготовители предлагают свои варианты изгибания профиля для арок на заказ, имеющего отличительные удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.
Размеры радиуса для изгиба:
| Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. | Радиус загиба, мм. |
| ПА(CD) – 60×27 KNAUF | 0/4-0/6 | 60 | 27 | 2.6; 3; 4 | 1000 |
| ПА(CD) – 60×27 KNAUF (внутр.) | 27 | 500 |
Изогнутый профиль Подробно, о других вариантах изготовления арок.
Усиленный профиль
Данный элемент обозначается UА. Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.
Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу
Размеры усиленного профиля под гипсокартон:
| маркировка изделия | толщина изделия | спинка профиля, мм. | высота ребра, мм. | кол-во рядов просечек на спинке | стандартная длина профиля, м. |
| UA–50-40-2 | 2.0 мм. | 50 | 40 | 1 шт. | 2.6; 3; 4 |
| UA-75-40-2 | 75 | 2 шт. | |||
| UA-100-40-2 | 100 | ||||
| UA-125-40-2 | 125 | ||||
| UA-150-40-2 | 150 |
Арочный профиль
Назначение арочного профиля. Часто при отделке помещений требуется сделать дверной проем в виде арки или закруглить стену. В этих случаях используется арочный профиль. Он легко сгибается по одной стороне, что и позволяет делать ровные закругления.

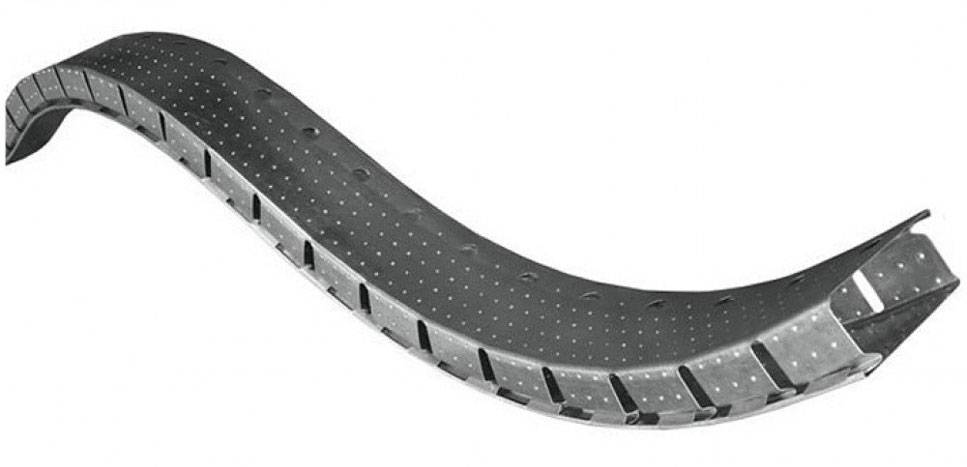

Арочный профиль для гипсокартона
Арочный профиль своими руками. Если в продаже отсутствует арочный профиль, его можно сделать своими руками из направляющего профиля. Болгаркой или ножницами по металлу боковые стенки профиля режутся до основания с шагом не более 5см. Ваш арочный профиль готов.

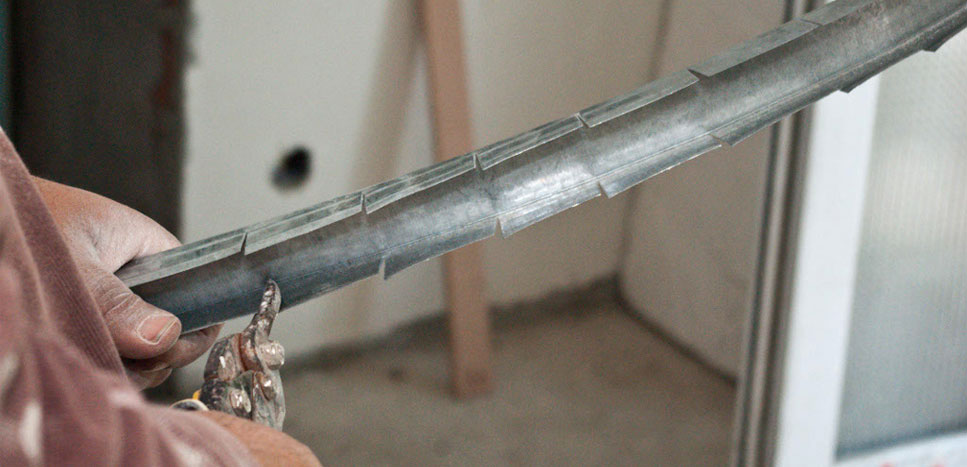

Арочный профиль для гипсокартона своими руками
ПС (CW) – профиль стоечный
По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).
Таблица 3. Размеры стоечного профиля
| Маркировка изделия | Толщина металла, мм | Ширина спинки, мм | Высота полки, мм | Стандартная длина изделия, м |
| ПС (CW) – 50×50 | 0,4 – 0,6 | 50 | 50 | 2,6; 3,0; 4,0 |
| ПС (CW) – 65×50 | 65 | |||
| ПС (CW) – 75×50 | 75 | |||
| ПС (CW) – 100×50 | 100 |
В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).
ПУ – профиль угловой
Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.
Таблица 10. Размеры углового профиля
| Маркировка изделия | Толщина металла, мм | Ширина полки, мм | Материал | Стандартная длина изделия, м |
| ПУ20×20 | 0,22 – 0,25 | 20 | алюминий | 2,5; 3,0 |
| ПУ25×25 | 0,4 | 25 | оцинкованная сталь | |
| ПУ30×30 | 0,4 | 30 | ||
| 0,5 | ||||
| ПУ35×35 | 0,5 | 35 |
