Несъемная опалубка для фундамента своими руками

Виды несъемной опалубки для фундамента: плюсы и минусы

Несъемная опалубка фундамента подразделяется на несколько типов.

Разновидности несъемной опалубки

Облицовочный тип опалубки. Технология ее выполнения представляет собой возведение бесшовной кладки. Каждый горизонт опирается на предыдущий, а исходный выстраивается от земли. Для этого варианта характерна высокая герметичность конструкции. Также этот вариант опалубки обладает отличными теплоизоляционными свойствами.
Армопанель. При производстве этого материала применяются полистиролы, теплоизоляционные материалы, а также каркас из арматуры. На поверхность под значительным давлением подают бетонную смесь способом разбрызгивания – это обеспечивает долговечность и износостойкость конструкции.
Пластбау-3. Несъемная опалубка для ленточного фундамента, выполненная по данной методике представляет собой объемную систему, имеющую большие размеры и укрепленную железобетонном. Этот способ применяют на объектах с высокой точностью. Несколько монолитных плит из полистирола связываются каркасом из арматуры.
Арболит. В этом случае блоки несъемной опалубки для фундамента пустотелы. И производятся они из деревобетона – мелкая щепа, которая объединяется специальным бетонным раствором. Особенно удобно и практично при внешней отделке.
Стекломагнезит. Этот тип опалубки содержит в себе подготовленный специальным образом металлический термопрофиль. Для обшивки опалубки применяется лист из стекломагния. Этот тип преимущественно используется для оборудования несущих конструкций, основания или ограждений.
Опалубка из пенополистирола. Этот тип несъемной опалубки является самым распространенным в современном строительстве. Этот вариант применяют на различных объектах и везде он зарекомендовал себя с лучшей стороны. Главное достоинство опалубки заключается в низкой массе конструкции. При возведении крупных строительных объектов такой подход позволяет снизить нагрузку на основание при сохранении высокого качества элементов проекта.

Также пенополистирол позволяет сэкономить время на сборке конструкции. Дом можно возвести за несколько месяцев при оборудовании минимального ленточного монолитного фундамента. Малый вес блоков обеспечивает достаточную прочность для строительства зданий в несколько этажей. Долговечность и безопасность – отличительные черты этого типа опалубки.

Монтаж блоков пенополистирола предельно прост и возведение опалубки занимает минимальное время, может достраиваться в любое время, на любом этапе. В этой технологии реализован простой принцип конструктора.

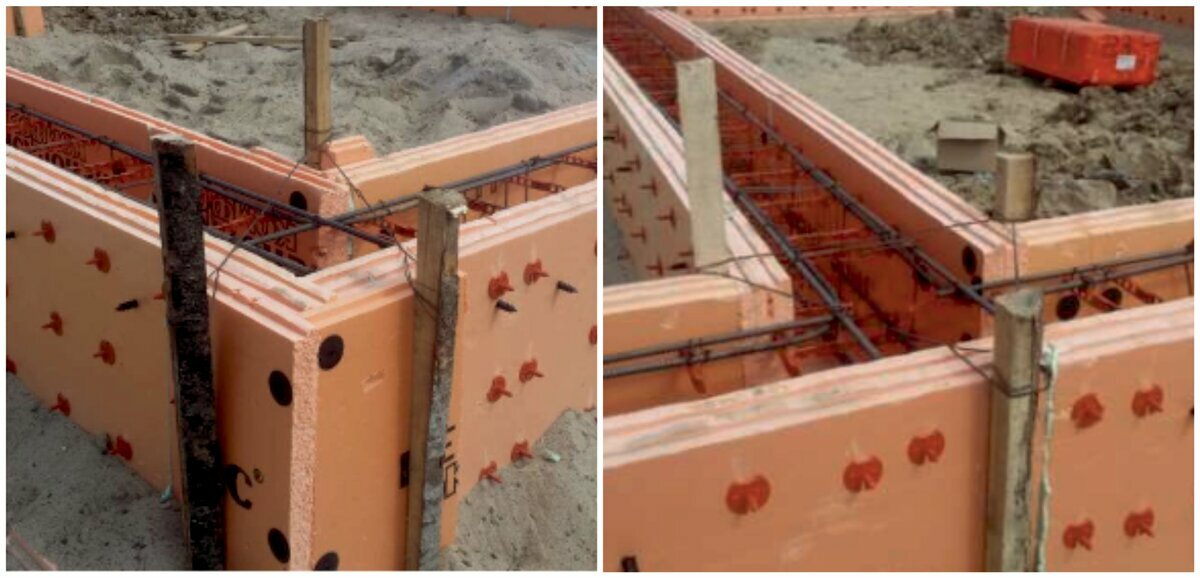

Применение несъемной опалубки для фундамента из пенополистирола

https://youtube.com/watch?v=w7H1d5OBjuQ

Для заливки фундамента обязательно нужно использовать так называемый формующий элемент. Для этого используют опалубку. Съёмная опалубка имеет большое количество недостатков. Поэтому сегодня большой популярностью пользуется несъемная опалубка из пенополистирола.

Подготовительные работы

Сначала рассмотрим подготовительные работы. Сначала специалист должен разработать проект. После этого нужно выровнять и расчистить строительную площадку. Для этого нужно использовать строительную технику. Потом проводят разметку площадки. Это позволяет определить контуры фундамента.

Сборка опалубки

Теперь перейдём к самому ответственному этапу:

Сначала нужно забить арматурные прутья в песчано-гравийную подушку.
Потом заливается бетон (сверху подушки). Таким образом, выравнивается дно.
Теперь необходимо дождаться застывания бетона.
На арматурные прутья насаживают блоки. Выступы одного блока вставляются во впадины другого. Конструкция собирается из отдельных блоков. При этом перемычки расположены внутри. И также блоки крепятся дополнительными скобами. Блоки разрезаются пополам на углах.
Для повышения прочности конструкции используется специальная пена. Угловые элементы применяются для укрепления углов.
Если возводится большой фундамент, тогда нужно использовать дополнительное крепление. Для укрепления можно использовать обычные доски. Они крепятся при помощи распорок.

Укладка арматуры

В коробчатую конструкцию нужно заложить металлическую арматуру. В каждом блоке есть место, предназначенное для арматуры.

Прежде всего необходимо установить стальные вертикальные стойки. Они обеспечивают устойчивость всей конструкции. После этого устанавливают горизонтальную арматуру. Её нужно устанавливать продольно. Арматуру обязательно перевязывают проволокой.

Места для коммуникаций

Нужно сделать так называемые проходные отверстия для установки коммуникаций. Как их сделать? Поперечные куски труб закладывают в блоки. Проходы нужно делать в разных местах.

Преимущества и недостатки технологии

Оценим плюсы и минусы технологии постройки зданий из несъемной опалубки

Сначала обратим внимание на достоинства:

небольшие временные и финансовые затраты на строительство;
при необходимости проводить работы по строительству дома из несъемной опалубки своими руками можно и при отрицательной температуре, вплоть до минус 10 градусов по Цельсию;
стены получаются легкими, что снижает нагрузки на фундамент и позволяет еще больше сократить расходы;
вести строительство опалубочных форм можно вручную, без применения грузоподъемной техники;
заливка раствора из цемента проводится при помощи специального насоса невысокого давления, можно заливать раствор вручную при помощи специальной воронки;
слой опалубки создает дополнительный теплоизолирующий слой, благодаря чему можно сократить расходы на отопление;
возможность построить здание любой конфигурации;

длительные сроки эксплуатации возведенных строений;
высокая прочность стен при их относительно небольшой толщине;

уменьшенная толщина стен позволяет увеличить полезный объем помещения;
формы стационарной опалубки позволяют исключить необходимость дополнительных мероприятий по отоплению и теплоизоляции;

упрощение процесса отделки, так как боковые стенки блоков стационарной опалубки имеют ровную поверхность. Это позволяет исключить необходимость проведения трудоемких штукатурных работ;
стены, построенные по описываемой технологии, не подвержены росту плесени, наружный слой опалубки не повреждается грызунами.

Минусы технологии:

необходимость ограничения нагрузки, оказываемой на несущие стены, давление на несущий элемент не должно превышать 70 кг;
неустойчивость материала опалубки (пенополистирола) к ультрафиолету, а также к воздействию агрессивных веществ, например, бензина. Стены, возведенные по технологии несъемной опалубки, нуждаются в обязательной отделке;

выделение материалом токсичных газов при нагревании, что создает особую опасность при пожаре.

плохая паропроницаемость материала вынуждает строить эффективно работающую вентиляцию в здании.

Преимущества и недостатки

Достоинства технологии:

невысокая стоимость;
экономия за счет ускорения выполнения строительных работ;
благодаря высокой теплоизоляции можно заливать бетон при отрицательных температурах;
снижает давление на основание, уменьшая стоимость фундамента; возможность возведения конструкций без тяжелой техники;
для заливки в блоки можно применять бетононасос;
простая сборка любых форм из блоков со специальными пазами или замками;
при меньшей толщине стены она обладает лучшей теплоизоляцией, чем кирпичная, с аналогичной прочностью;
неограниченный срок эксплуатации сооружений возведенных по этой технологии;
правильно подобранная толщина позволяет зимой снизить затраты на отопление;
возможность подбора блоков разных конфигураций (стандартных, угловых, с торцевыми заглушками);
при правильном монтаже, не нуждается в дополнительной отделке и выравнивании, может покрываться любыми материалами – сайдингом, гипсокартоном, штукатуркой;
стены и фундамент не разрушаются от перепадов температур, ультрафиолета, повышенной влажности;
возможность установки своими руками, благодаря соединительным замкам и стандартным размерам;
технология позволяет возводить фундаменты и стены любых зданий, сооружений;
стоимость материалов и работ при возведении монолитного здания по этой технологии ниже, чем при использовании классических материалов – кирпича или дерева;
благодаря стандартизации элементов можно легко рассчитать объем материалов, на многих строительных порталах есть калькуляторы, с помощью которых можно примерно рассчитать бюджет будущих работ.

Недостатки:

некоторые материалы разрушаются под воздействием агрессивных химических сред, поэтому нужно отделывать поверхности;
при расчете нагрузки на стены необходимо тщательно рассчитывать толщину несъемной опалубки, поскольку она имеет меньшую прочность, чем бетон;
необходимость устройства вентиляции, поскольку после отделки снижается уровень газообмена.

https://youtube.com/watch?v=TCcKN0mkCLM

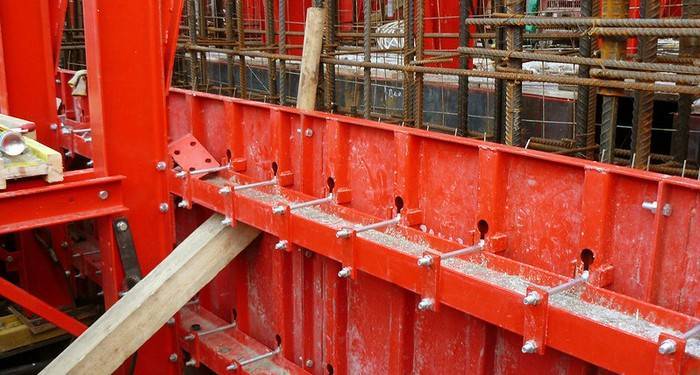

Горизонтально-скользящая опалубка

Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции

Этот метод лучше подходит для хозяина, решившего построить свой дом. Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции. Набор инструментов включает механизм перемещения из двух тележек, балочной конструкции, кроме того, комплект дополнен жестким каркасом со стойками, а все вместе образует прочную раму пространственного характера. Щиты можно изготовить из:

металла;
дерева;
водостойкой фанеры;
алюминия;
прочих материалов.

Может быть самоходная и несамоходная система. Чтобы обеспечить перемещение, конструкция скользящей опалубки ставится либо на рельсы, проложенные вдоль строения, либо передвигается механикой или лебедкой, установленной на конце рельсового пути. Применяется система, чтобы оснастить дом стенами, укладываемыми в непрерывном режиме высотой до 6 метров и толщиной 120-600 мм.

Если строительство идет собственными руками, то вертикальное перемещение щитов легче всего производить электрической лебедкой, монтируемой на самом верху рамной конструкции. Ну а для облегчения передвижения рабочих, возводящих дом, опалубочные щиты дополняются настилом подмостков. Чтобы понять принцип действия и применения горизонтально скользящей опалубки, посмотрите видео.

Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию

Сложно, но возможно делается опалубка своими руками. Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию. При этом листы фанеры достаточно велики, чтобы не заделывать щели, как при выборе досок. Чтобы усилить стенки жесткости, формы можно укрепить брусками или куском профильной трубы, располагая шляпки внутрь!

Теперь так:

Боковые щиты оснастить (вверху и внизу) отверстиями для винтовой стяжки, отступая от края на 40-50 мм.
Прикрутить щиты друг к другу саморезами. Лучше это делать на уголки, чтобы минимизировать угрозу перекоса конструкции.
Монтаж начинается от угла здания или дверного проема.
Опалубка требует тщательного выравнивания по всем параметрам: вертикаль, горизонталь.
В форму заливается раствор, уплотняется и добавляется арматурный каркас.
Снимается форма только после набора бетоном первоначальной прочности.
Теперь выкрутить стяжку и снять торцевой элемент формы, переместить подвижную часть в сторону до той поры, пока отверстия в стенках и цементе не совпадут.
Винты снова вкручиваются, закрепляя край фанерной системы к бетонному застывшему блоку.
Работы следующего уровня начинаются также от угла или от проема оконного.
Фанерная конструкция монтируется с тем расчетом, чтобы нижний край стяжки соединялся с предыдущим слоем через отверстия, оставленные в бетонном элементе.

А чтобы дом получился прочным, все перестановки последующего характера лучше осуществлять с закреплением к соседнему участку стены и предыдущему ярусу. Неплохо очищать фанерные щиты от остатков раствора и смазывать маслом перед монтажом на новое место.

Безусловно, технология горизонтально скользящей опалубки может применяться для строительства частных зданий, однако это процесс комплексный, включающий сразу монтаж и выверку опалубки, одновременно с армированием конструкции. Поэтому прежде, чем строить свой дом, стоит взвесить все за и против данного варианта. Расчет времени, соблюдение цикличности работ и наличие всех материалов – главные составляющие процесса. Нарушение хотя бы одной операции приведет к тому, что строение получится с низкими показателями качества и прочности.

Несъемная опалубка для стен: технология отливки

Основные характеристики опалубки из пенополистирола

Класс опалубки является основным параметром качества и назначается 1; 2 или 3-ий, в зависимости от наличия точной подгонки при изготовлении деталей опалубки. Все отклонения регламентированы нормативами. Пример: для несъемных блоков 1-го класса предел отклонения линейного размера не более 0,8 мм, для 2-го класса – не более 1,5 мм. 3-ий класс точности не регламентируется, а оговаривается с заказчиком. Требования к точности довольно строгие.
Средняя плотность 25-30 кг/м3, повышенная плотность 47-50 кг/м3. Вес одного кв. метра стены толщиной 300 мм (150 мм бетон + 150 мм два слоя пенополистирола) составляет без отделочных слоев до 350 кг.
Коэффициент теплопроводности Кт= 0,036 Вт/м*град К. для полистиролбетона Кт =0,08 – 0,038 Вт/м*град К
Сопротивление теплопередачи не менее 3,2 м2*град К/Вт
Морозостойкость отличная F300- F600, то есть до 600 циклов попеременного замораживания-оттаивания
Водопоглощение объемное 0,1% в сутки
Коэффициент паропроницаемости 0,032 мг/м*ч*Па
По горючести классифицирован как группа Г1 – слабогорючий. По огнестойкости предел сопротивления огню стены толщиной 250 мм до 2,5 часов. По дымообразованию группа Д1, практически не образует дыма
Звукоизоляция. Лучшие показатели из всех стройматериалов. Можно строиться возле трасс, железной дороги. Шумопоглощение около 50 дБ

Максимально возможное количество этажей в мировой практике – до тридцати, в нашей стране как правило, самые высокие дома пенополистирольной опалубке – шестнадцатиэтажки

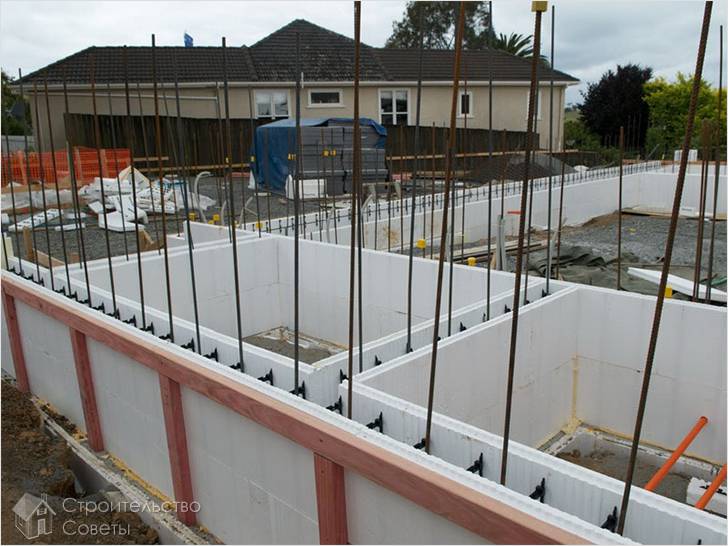

Технологии строительства с применением несъемной опалубки

Помимо возведения фундаментов – несъемная опалубка также широко используется при возведении стен. Более того, в ряде случаев такое использование является основным.

Итак, для того, чтобы возвести стену с использованием несъемной опалубки – ее необходимо установить на гидроизолированный фундамент. Плиты фиксируются на оставленных торчащими из фундамента арматурные прутья. Эти прутья служат основой для формирования новых рядов армирующей сетки, при этом соседние прутья должны соединяться внахлест.

При монтаже первого ряда несъемной опалубки тщательно выверьте места расположения будущих дверных проемов и места примыкания внутренних стен.

Далее постепенно наращивайте сетку арматурных прутков и обе стенки несъемной опалубки. Фактически вы готовите основу для создания своеобразного бутерброда – конструкции, где два слоя теплоизолирующего материала буду ограничивать бетонною отливку с металлическим каркасом.

Процесс заливки бетона в несъемную опалубку

При заливке бетонного раствора в несъемную опалубку следует применять те же технологии, что и при формировании любой бетонной отливки. Желательно залить весь объем за один раз. Если это не получается, то бетон необходимо укладывать слоями. В любом случае сырую бетонную массу необходимо обрабатывать, чтобы не допустить возникновения в ее толще воздушных пустот. Это можно делать как с помощью специализированного оборудования – глубинных вибраторов, так и просто протыкать массу бетона острым предметом.

Каркас несъемной опалубки

Если вы строите бетонные стены с несъемной опалубкой, то в ходе их возведения также необходимо внимательно следить за местами подведения инженерных коммуникаций и формирования элементов конструкции здания. Лучше всего заложить места их проникновения или строительства заранее, чтобы потом не долбить застывший бетон.

Бетон залитый в несъемную опалубку – фото

Если вы приобретете качественные, упругие блоки несъемной опалубки, тщательно подготовите крепежные средства и надежно закрепите установленную конструкцию – то строительство фундамента или стен с несъемной опалубкой может оказаться довольно доступным процессом.

Порядок устройства фундамента с несъемной опалубкой

Как и в случае с обычным малозаглубленным фундаментом, работы по технологии с несъемной опалубкой начинаются с подготовки строительной площадки. Её очищают от пней, кустарников, мусора, при необходимости устраивают дренаж для отвода грунтовых вод, подъездные пути и место для складирования материалов.

Пенопластовая опалубка не боится влаги, но складировать её лучше на ровной жесткой площадке во избежание разломов.

Подготовка участка для устройства фундаментаИсточник gidstroitelstva.ru

Затем производится разметка и отрыв траншей под фундамент и ввод коммуникаций. Их дно застилается геотекстилем, на который укладывается песчаная подушка с обязательной трамбовкой песка.

Сборка и установка опалубки выполняется в несколько этапов, характер и последовательность которых зависят от вида и марки конструкции. В любом случае начинают сборку с углов, выставляя их в проектное положение и контролируя горизонтальный уровень. Основные узлы можно собрать на удобной площадке, после чего перенести в котлован и соединить рядовыми блоками (плитами).

Для скрепления двух стенок опалубки и точного соблюдения толщины ленты по всей длине используют стяжки, на которые устанавливаются фиксаторы для арматуры. Для удобства формирования арматурного каркаса элементы опалубки монтируются рядами: в собранный нижний ряд укладываются арматурные стержни и связываются по длине, затем собирается следующий ряд.

Видео описание

В этом видеоролике подробно показано, как собирается опалубка из пеноплекса для фундамента:

После завершения сборки выполняется контроль уровня, соблюдения всех углов и размеров, проверяется наличие отверстий для ввода коммуникаций и обратная засыпка траншеи непучинистым грунтом. Заливка бетона в опалубку производится по стандартным правилам.

Технология строительства

Как сделать несъемную опалубку без лишних затрат, мы расскажем в этой статье. Использовать несъемную форму для заливки бетона сможет даже новичок в строительстве, ведь все, что потребуется от него – аккуратно выполнять все действия и точно следовать рекомендациям. Как и в классическом варианте, опалубка устанавливается на гидроизоляционный слой, которым укрывается фундамент. Готовые формы надеваются на торчащие из фундамента прутья арматуры.

Когда первый ряд из блоков уложен, в его пазы вставляются качественные арматурные прутья и надежно фиксируются.

Соединение форм между собой происходит за счет пазов, которые легко замыкаются даже при небольшом нажатии. Когда проводится укладка третьего слоя, следите за вертикальностью швов. Теперь можно заливать бетон, тщательно следя за образующимися пустотами, избавиться от которых помогут глубинные вибраторы. Если такой техники у вас нет, то избавиться от дыр можно «штыковым способом».

Плюсы несъемной опалубки

При выборе в пользу системы несъемного типа, важно взвесить особенности конструкций. Изначально рассмотрим плюсы несъемной опалубки:. Изначально рассмотрим плюсы несъемной опалубки:

Изначально рассмотрим плюсы несъемной опалубки:

Прочность. Монолитная конструкция отличается высочайшей прочностью. Опалубочная конструкция, которая остается частью сооружения, выступает в качестве дополнительного каркаса, который служит дополнительным усилением будущей постройки.
Монолитные стены оказывают меньшее давление на основание, поэтому при разработке проектов домов с применением несъемных опалубочных систем, возможен прочет вариантов с увеличением этажности сооружения.
Тепло- и звукоизоляция. Жилые помещения чаще всего утепляются при помощи вспененного полистирола. Это современный стройматериал, который отлично гасит звуки. Подобные опалубочные системы – это одновременные работы не только по строительству фундаментов и перекрытий, но и по звукоизоляции, а также утеплению.
Минимальные сроки строительства. С такими конструкциями Вы экономите время на строительстве. В такой ситуации Вы можете отказаться от аренды дорогой специальной техники. Также Вам не потребуется большая бригада рабочих. Заливка происходит быстро. Вам не нужно дополнительно платить работникам за время, на протяжении которого они будут находиться на площадке.
Экономия пространства. Даже если речь идет о частных домах, которые конструируются с учетом личных проектов, свободного места всегда не хватает. Монолитная стена тоньше кирпичной, однако, она выступает в качестве надежной защиты от холода, при этом достигается экономия свободного пространства.
Долговечность. Тщательно придерживаясь технологии, стены, которые создаются при помощи блоков из пенополистирола и бетона, имеют срок службы более 100 лет.
Отделка. При помощи несъемной опалубки создается равная поверхность стен. Стеновые перекрытия не нуждаются в дополнительном выравнивании основания, проведении финишной отделки, как внутри, так и снаружи.

После анализа отзывов владельцев домов, которые возводились при помощи опалубочной системы несъемного типа, можно выделить много достоинств:

Стоимость возведения каркаса является невысокой, при этом работы проводятся гораздо быстрее, чем в случае с классическими конструкциями.
Технология применяется даже при низких температурах.
Не нужно создавать сверхпрочный фундамент, так как давление на него снижается.
Не нужно применять мощную спецтехнику и краны.
Для заливки смеси можно использовать бетононасос с невысоким давлением. Также возможно применение специальной воронки (ручной способ).
Несъемная опалубка позволяет возводить постройки любой формы. Каркас собирается очень просто, блоки можно пилить, крепить как конструктор «Lego».
Долговечность постройки возведенной с учетом данной технологии.
Прочные стены (при том что их меньшая толщина является сравнимой со стеновыми перекрытиями из кирпича).
Не нужно проводить утепление, а также звукоизоляцию стен. Исключение – здания, которые располагаются в холодном климате.
Снижение расходов на отопление.
Большой выбор элементов опалубочных систем из пенополистирола.

Полезные советы

Приобретая и используя пеноплекс для фундамента, стоит последовать нескольким советам:

Покупать описываемый материал следует только в крупных магазинах. При этом не стоит выбирать самую дешевую продукцию, так как она может быть бракованной.
Во время наружного утепления фундамента пеноплексом стоит крепить его в два слоя. Закрепление нужно производить таким образом, чтобы плиты внешнего слоя перекрывали швы между изделиями, установленными ранее.
Стоит упомянуть, что в условиях средней полосы обычно используются подобные материалы, имеющие толщину около 50 мм. Если здание имеет погреб или подвал, лучше выбирать пеноплекс толщиной 100 мм.
Описываемый материал продается комплектами, и каждый элемент имеет пазы для соединения. Поэтому использование мастики для швов не обязательно.
После высыхания клеящего состава пеноплекс можно закрепить дюбелями с пластиковой шляпкой.
На описываемый утеплитель можно наносить клей для крепления плитки или штукатурку, чтобы произвести отделку.

Учитывая данные рекомендации можно самостоятельно закрепить на фундаменте пеноплекс и отделать поверхность в выбранном стиле.

https://youtube.com/watch?v=kHL8-Uq5pXI

Какой бывает несъемная опалубка

Что такое несъемная опалубка

Прежде всего, нужно разобраться, что такое несъемная опалубка. Это формовая конструкция, используемая при постройке несущих элементов из железобетона. Состоит она из готовых блочных комплексов или отдельных плит, между которыми монтируется арматура, а потом заливается раствор цемента.

После его застывания формы не разбирают, они остаются частью дома на весь срок эксплуатации. Технологии несъемной опалубки позволяют уменьшить сроки возведения зданий, так как исключается процесс разборки форм, они остаются частью здания.

Постройки из несъемной опалубки не нужно дополнительно защищать от потери тепла, так как роль теплоизолятора выполняет сама опалубочная конструкция.

Несъемная опалубка для фундамента – использовать или нет?

Преимущества и недостатки опалубки несъёмного типа

Если при строительстве в качестве опалубки используется несъёмная конструкция, это дает мастерам ряд преимуществ:

большая часть используемых для этой работы материалов отличается водостойкостью или обрабатывается специальными составами, что позволяет защитить находящийся внутри бетон от разрушительного воздействия влаги;
опалубка несъёмного типа дает постройке большую прочность, что немаловажно в сейсмически опасных районах;
такой каркас отличается огнестойкостью;
его легко смонтировать;
несъёмная опалубка не требует времени на демонтаж после застывания бетонной смеси;
в числе преимуществ метода находится и сравнительно небольшой вес конструкции;
такая опалубка герметична и хорошо сохраняет тепло;
такой материал можно использовать и для фундамента, и для возведения стен.

Больше о достоинствах опалубки несъёмного типа можно узнать из следующего видео:

Требования к конструкции

Опалубка – это опорная конструкция, которая заливается бетонным раствором для формирования фундамента. Поэтому её материал и схема установки должны отвечать таким требованиям:

Прочность. Стенки опалубки должны выдерживать давление бетона. При этом допускается небольшая равномерная деформация по всему периметру здания.
Способность выдерживать температурно-влажностный режим, который необходим для основательного затвердения раствора. Опалубку следует выполнять из химически нейтрального материала.
Отсутствие зазоров между элементами опалубки, сколов и щелей в материале. В случае вытекания раствора в фундаменте образуются нежелательные пустоты.
Соответствие размеров конструкции расчётным данным.

Изготовление несъемной опалубки своими руками

Виды несъемной опалубки для фундамента: плюсы и минусы
