Технология создания незаглубленного ленточного фундамента

Устройство полов при ленточных фундаментах

Устройство пола зависит от предпочтений владельцев и будущих условий эксплуатации. Существует несколько способов, которые можно применить для устройства полов в домах с мелкозаглубленными основами.

Проще всего перекрыть цоколь плитой, которая и будет основанием пола. При этом обязательно необходимо позаботиться о создании вентиляции, особенно, если здание возводится в слишком влажной или заболоченной местности. Если этого не сделать бетонная плита со временем начнет разрушаться от влажности, особенно, если здание расположено на болотах. Вентиляционные отверстия делают в фундаментной основе, а так как она невысокая, отверстия зимой могут засыпаться снегом, что недопустимо.

Поэтому лучше всего выполнить устройство полов по грунту. Новички обычно интересуются, как правильно поступить – построить стены и крышу, а затем заниматься полом, или наоборот – сначала пол кладут на основу, а затем возводят стены? Оба варианта приемлемы, поэтому каждый выбирает тот, который его устраивает.

Начинается устройство пола с выравнивания почвы:

Землю, вынутую из траншеи и размещенную во внутренний периметр, выравнивают и уплотняют, поливая ее несколько раз водой через 2-3 часа.

1. Подсыпают слой (не меньше 10 см) керамзита или щебня.
2. Заливают черновую бетонную стяжку. Ее толщина около 7-8 см. Для этого щебень покрывают полиэтиленовой пленкой и заливают раствор. Но можно щебень залить жидким песчано-цементным раствором и пленку не использовать.
3. Выполняют гидропароизоляцию – на застывший раствор наносят битум, кладут рубероид или ПЭТ пленку (в 2 слоя).
4. Обустраивают пароизоляционный слой. Для его создания можно использовать минвату, пеностекло, пенополистирол или любой другой материал.
5. Заливают чистовую цементную стяжку толщиной от 5-и см. Для ее армирования используют сварную металлическую сетку.
6. Выполняют установку финишного напольного покрытия. В качестве напольных перекрытий может использоваться плитка, линолеум, напольная доска, ламинат, паркет и т.д.

Особенности незаглубленного ленточного фундамента

Особенности незаглубленного ленточного фундамента

Фундаментную ленту разрешается заливать по непучинистым и неплавучим грунтам. Под ней предварительно устраивается подушка из песка толщиной от двадцати до сорока сантиметров. Монолит должен пройти под каждой несущей стеной объекта и каркасом всех пристроек, в число которых входят веранда, крыльцо и т. п.

Этот тип основания разрешен к применению, когда длина стены не более семи метров. Более длинные участки подвержены разрушениям из-за неравномерной усадки объекта. Причина – недостаточная механическая прочность.

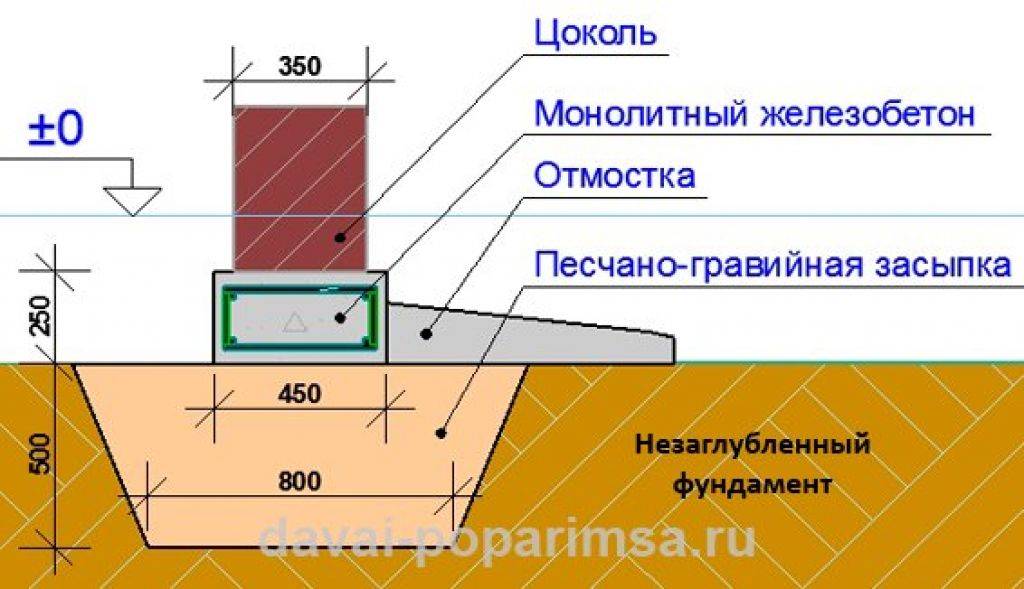

Конструктивно основание выглядит так:

• армированная бетонная лента высотой 0.2 – 0.5 м, шириной 0.3 – 0.5 м;
• подушка, материалы которой не склонны к пучениям. Оптимальное решение – песок и гравий. Последний может быть заменен шлаком или щебнем.

Высота подушки незаглубленного фундамента зависит от склонности почвы к пучению, от уровня грунтовых вод, от используемых строительных материалов, из которых строится объект.

Свойства подушки гасить пучение понижаются при увлажнении с последующим за этим промерзанием. Чтобы в подошву не попадала влага, вдоль наружных стен по всей длине фундаментной ленты обустраивается отмостка, имеющая теплоизоляционный слой и гидроизоляционное основание.

Выбор фундамента

Мы выбрали МЗЛФ для дачного домика 7х7 из бруса 10х15 в полтора этажа. Незаглубленный фундамент даже не стали рассматривать, потому что уклон площадки под строительство составил около 40см, и почва на нашем участке – суглинок . Был бы вероятен боковой сдвиг.

Еще мы обошли несколько домов в нашем обществе, посмотрели-поспрашивали хозяев, довольны ли они своими фундаментами, были ли у кого трещины в МЗЛФ. Несмотря на то, что мало кто рыл траншею ниже уровня замерзания почвы, трещин в фундаменте ни у кого не образовалось.

Поскольку мы не делали проекта в глобальном смысле этого слова, и, кроме нарисованного в ArCon Home2 макета дома, у нас ничего не было, то его мы и использовали в качестве основы:

Рис.1 Макет МЗЛФ

Отсутствие проекта оказалось нашей первой ошибкой, но, к счастью, не критической. В первоначальном макете мы впоследствии меняли расположение и окон, и внутренних стен, и даже крыльца, но всё это значительной роли не сыграло. Но вот что оказалось действительно неудобно для процесса строительства – это то, что длина и ширина стен не были кратны стандартной длине бруса – 6м. Мы даже какое-то время пытались найти в продаже брус длиной 7м для окладных венцов, но оказалось, что проще и дешевле сращивать брус.

Монтаж опалубки

Армирование фундамента и вязка

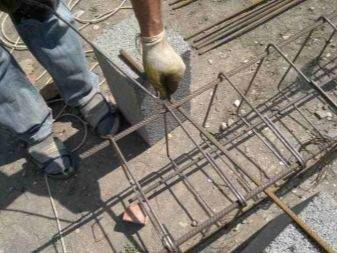

Создание армпояса производится по обычной методике. В задачу входит создание пространственной решетки из рабочих стержней, расположенных на глубине 2-5 см под поверхностью бетона. Используют две пары стержней — одну сверху, другую снизу ленты. При ограниченных размерах этого достаточно.

Рабочие стержни до момента заливки поддерживаются в нужном положении при помощи вертикальной (гладкой) арматуры. Из нее изготавливают П-образные хомуты, которые соединяются с горизонтальными стержнями с шагом 40-80 см.

По углам используются дополнительные стержни, усиливающие угловые связки плеч армпояса.

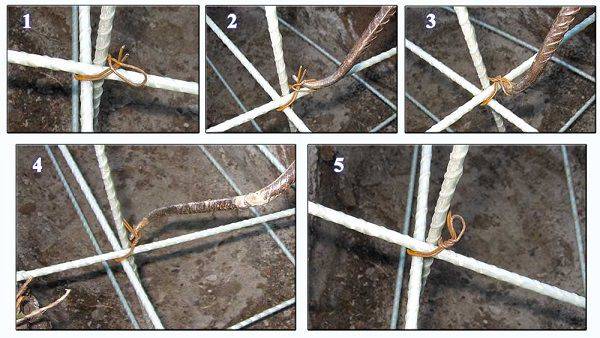

Соединение стержней производится с помощь. мягкой проволоки. Используется стальная отожженная проволока диаметром 1-1,5 мм. Для вязки отрезают кусок длиной 0,25-0,3 м, складывают его пополам и обхватывают перекрестие стержней получившейся полупетлей снизу в диагональном направлении.

Концы проволоки поднимаются вверх, специальным крючком захватывается петля и производится скрутка на 4-6 оборотов до появления плотного и прочного соединения. Методика проста, навык вязки приобретается быстро, процесс не требует большого времени или усилий.

Особенности строительства на пучинистых грунтах

Пучинистые почвы опасны тем, что своей подвижностью во время заморозков или обильных осадков могут разрушить столбчатый фундамент. В таких условиях основание можно возводить только для лёгких и сверхлегких хозяйственных построек.

Единственным выходом будет снятие пучинистого слоя в пределах участка под застройку. Но в этом случае «овчинка не стоит выделки». Это просто не выгодно.

Можно рассматривать вариант точечной выборки слабопучинистого грунта с последующим заполнением выемок большим количеством песка и щебня, что тоже экономически не целесообразно. Хотя застройщик может рискнуть, но он должен знать, что может в любой момент лишиться своей постройки.

Монолитная плита

Незаглубленная монолитная плита используется в качестве фундамента при строительстве небольших зданий на сильнопучинистых и слабопросадочных грунтах. Данный фундамент целесообразнее использовать для легких построек, которые не будут создавать большого давления на плиты, либо для каменных конструкций, в этом случае стены усилят изгибную жесткость плиты. Собираясь класть монолитные плиты своими руками, стоит отталкиваться от вида грунта. Фундамент, уложенный на пучинистый грунт, будет плавать (подниматься, опускаться) при смене климатических условий.

Чтобы этого не произошло, плита должна быть максимально жесткой на изгиб, также иметь хорошую строительную толщину и армирование.

Материалы

Установка основания под постройку предусматривает использование качественных строительных материалов, не является исключением этого и мелкозаглубленный ленточный фундамент. Его возводят из железобетонного каркаса на песчаной подушке, при этом выкладка может быть как монолитной, так и состоять из блоков.

Для армирования основания применяют стальные прутья, которые в зависимости от своих характеристик делятся на классы А-I, А-II, А-III. Помимо прутьев, в толщину бетона также закладывают арматурные каркасы, стержни и сетки. Сетка и каркас представляет собой конструкцию, изготовленную из поперечных и продольных стержней, которые крепятся между собой.

Схему армирования выбирают в соответствии с особенностями проектирования, и она зависит от нагрузок на фундамент. Для установки мелкозаглубленного основания хорошо подходят стальные прутья диаметром от 10 до 16 мм, они отлично выдерживают нагрузки и растягиваются. Поперечное армирование, как правило, выполняют с помощью гладкой проволоки диаметром 4-5 мм.

В качестве вспомогательного материала также используется и вязальная проволока, ею фиксируют стержни при изготовлении сетки и каркаса.

Помимо защитного слоя, арматуру дополнительно подкладывают на опоры, поэтому для строительства могут пригодиться как специальные подставки, продаваемые в магазинах, так и куски стали или обрезки металла. Во время закладки основания предусмотрено изготовление опалубки, ее можно приобрести как в готовом виде, так и самостоятельно сбить из деревянных досок.

Для засыпки воздушной подушки применяют песок средней крупности, а заливку выполняют бетонным раствором разных марок. При этом бетонирование лучше всего выполнять раствором высокого класса, марки М100 и выше.

Ленточный незаглубленный фундамент своими руками

Мелкозаглубленный ленточный фундамент своими руками от А до Я

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

1. Лёгкость работ.
2. Хорошая экономия средства.
3. Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
4. Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
5. Даёт возможность утеплять полуподвальные помещения.
6. Богатый диапазон материалов и технологических решений для его воздвижения.
7. Он может создаваться как монолитный вид, где предусматривается заливка бетона.
8. Другие его конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

1. Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
2. Невозможность создания на промерзшем грунте.
3. Нельзя оставлять без нагрузки на зиму.
4. Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты

Для МЛФ существует несколько типов или подвидов. Перечислим все:

1. Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
2. Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
3. Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
4. Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Ленточный

Расчет незаглубленного ленточного фундамента

Подушка под фундамент

Функции слоя песчаной засыпки состоят в выравнивании и осушении подстилающих слоев грунта, расположенных под лентой.

Обычная технология создания подушки заключается в следующих мероприятиях:

1. Выкапывается траншея по ширине ленты на глубину плодородного или рыхлого верхнего слоя почвы.
2. Вынутый из траншеи грунт вывозится или складируется в отведенном месте, для строительства он больше не нужен.
3. Траншея заполняется слоем песка или ПГС до выравнивания уровня с остальной почвой.
4. Слой засыпки тщательно трамбуется до максимально плотного состояния, при необходимости производится дополнительная подсыпка.
5. В некоторых случаях рекомендуется создавать верхний слой из мелкого щебня, превышающий уровень окружающей почвы на 10-15 см. Он также максимально уплотняется.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обеспечить горизонталь траншеи и слоя засыпки. Пр наличии на участке уклона производится предварительное нивелирование, после чего можно приступать к образованию песчаной подушки.

Особенности конструкции

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его устройства. Поэтому, следует коротко ознакомится с главными из них:

Заливается непосредственно на строительной площадке, в результате получается бесшовная лента

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются отдельно, а на стройплощадке только собираются. В качестве крепежного материала используется раствор цемента.

Ленточный блочный мелкозаглубленный фундамент — схема

Каждый из них имеет свои достоинства и недостатки. Но, в целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Статья по теме: Выравнивание стен гипсокартоном на клей или каркас

Недостатки фундаментов глубокого заложения

• На широте московского региона грунт промерзает на глубину от одного до полутора метров. Заложение такой конструкции – процесс весьма длительный и трудоемкий.

• Помимо стоимости бетонного раствора требуются значительные средства на обустройство несущего каркаса, опалубки, эффективной тепло гидроизоляции и закрытого прифундаментного дренажа.

• Высокие фундаментные основания эксплуатируются в сложных условиях механических, пучинистых и гидростатических нагрузок. Даже в комбинированном варианте битумно-полимерные фундаментные гидробарьеры с большими затратами средств и рабочего времени приходится обновлять через каждые10-12 лет.

Рекомендации и нюансы

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Работа с почвой

Разработка грунта – это подготовка траншеи. Глубина траншеи под ленточный фундамент зависит от материала, который будет использоваться для постройки сооружения, при этом высота углубленной в землю части колеблется от 50 до 70 см.

Выкопать траншею можно при помощи экскаватора. Особенно, если работать приходится на тяжелых землях, состоящих из влажной глины – работать вручную с нею очень сложно. При выполнении тонкой работы лучше копать вручную, но если есть возможность – желательно вырыть весь котлован вручную: благодаря этому грунт сохранит свою структуру в целостности и снизится вероятность обвала. Кроме того, вырытая вручную траншея под ленточный фундамент выходит намного аккуратнее, что значительно облегчает выполнение дальнейших работ.

Если приходится строить фундамент на болотистой почве, работать лучше всего осенью или в начале лета, когда земля содержит минимум влаги.

На какую глубину копать, если новое сооружение возводится на месте старого? Основание такой строящейся конструкции обязательно должно быть глубже от основы старого здания на 5-7 %. Если выравнивать поверхность земли приходится на проблемном участке с непредсказуемой неоднородной почвой, изготавливают защитную подушку. Для этого подготовленную траншею засыпают песком. Высота песчаной подушки после утрамбовки должна быть не меньше 30-40 см – это защитит конструкцию от деформации.

Фундамент на песчаном грунте мало подвержен пучинистости, поскольку практически не удерживает влагу. Поэтому обустраивать подушку из песка нет необходимости, но, чтобы обеспечить прочность основы здания, необходимо изготовить подушку из щебня на дне подготовленных котлованов.

Особенности

Незаглублённые ленточные фундаменты (НЗЛФ) представляют собой ленту из бетона или железобетона, которая закладывается под все несущие конструкции здания.

Они выполняют три основные функции – несущую, оберегающую от деформаций из-за пучинистых грунтов и ограждающую стены от воды.

Преимущества и недостатки

Незаглублённые ленточные фундаменты обладают целым рядом серьёзных преимуществ:

• выгодная цена – стоимость НЗЛФ примерно вдвое ниже, чем у заглублённых оснований;

• простая технология, позволяющая выполнить работу даже непрофессионалу;
• отсутствие необходимости использовать грузоподъёмную технику;
• небольшой объём земляных работ, благодаря которым упрощается и монтаж опалубки;
• высокая скорость монтажа, позволяющая быстрее приступить к эксплуатации постройки.

Есть у незаглублённых фундаментов и несколько недостатков. Среди них – возможность выдержать только сравнительно небольшую нагрузку. Поэтому дом на таком основании должен быть невысоким и не слишком тяжёлым – желательно, деревянным.

У таких оснований отсутствует возможность устройства на любом виде грунтов, особенно это касается влажных и сыпучих почв. Из-за морозного пучения грунта материал фундамента может деформироваться, что приводит к снижению устойчивости постройки.

Применение основания

Сфера применения НЗЛФ – строительство одно- и двухэтажных жилых зданий и хозяйственных построек. Невысокая несущая способность основания делает его подходящим вариантом для построек, сделанных из бруса или брёвен. Подходят такие фундаменты и для каркасного строительства.

Устройство и характеристики

Тип может выбираться в зависимости от категории грунта, в соответствии со СНиП 2.02.01-83.

Чаще всего отдают предпочтение монолитному основанию, усиленному арматурой.

Основные параметры незаглублённых оснований – длина ленты, сечение и марка бетона. Не рекомендуется делать ни один из элементов конструкции длиннее 7 метров – из-за неравномерной усадки она может деформироваться и лопнуть. Высота и ширина ленты находятся в пределах 50-100 см.

Отрицательные моменты

Мелкозаглубленный фундамент уместно использовать:

• на твердом грунте;
• при низком уровне подземных вод.

При высокой степени пучинистости почвы основание подвергается сильным нагрузкам, что приводит к деформации или разрушению. Поэтому ленточный мелкозаглубленный фундамент используется для легких сооружений.

Проблема воздействия пучинистой почвы решается путем создания отсыпки из песка и обустройством дренажной системы. Но это увеличивает затраты на возведение фундамента.

Нельзя оставлять мелкозаглубленное основание на зиму без нагрузки. Из-за этого сроки строительства всего сооружения сжимаются до 5 месяцев.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Обустройство фундаментов

Как выбрать фундамент для бани из пеноблоков

На выбор того или иного типа фундамента могут повлиять следующие факторы:

1. Тип грунта. От свойств грунта — рыхлость, сыпучесть, подверженность деформациям, зависит, какой вид фундамента будет выбран для компенсации неблагоприятных воздействий.
2. Наличие и глубина грунтовых вод. При высоком уровне залегания вод следует или закрепляться под водонесущим слоем, что может быть осуществлено винтовыми сваями, или устраивать основание над уровнем вод, как это делается при плитном типе фундамента. Следует учитывать также возможное пучение грунта в межсезонные периоды, связанное с перераспределением грунтовых вод.
3. Глубина промерзания грунта. Эта особенность должна учитываться из-за наличия грунтовых вод,которые при замерзании расширяются и выталкивают фундамент на поверхность. Чаще всего заглубляются ниже точки промерзания на 0,5 — 1 м.
4. Рельеф участка. При сложном рельефе участка, особенно при наличии рядом стоящих построек, работа строительной техники бывает затруднена или невозможна. Выравнивание рельефа может быть исключено при использовании винтовых свай.

Все эти факторы в совокупности определяют окончательный выбор того или иного типа. Кроме того, немаловажным фактором может стать цена того или иного вида основания, при прочих равных условиях именно она определит выбор.

Ленточный фундамент устраивается следующим образом:

Производится разметка участка, самый простой способ — с помощью верёвок и колышков. Обязательно надо проверить диагонали, чтобы обеспечить точность прямых углов. Сначала вымеряется внутренний, затем — наружный контуры бани. Разница между ними — толщина фундамента.

Важно! Она должна быть на 10 см больше толщины стен!

Аналогичным образом размечаются внутренние перегородки.

После этого выкапывается траншея. Ширина траншеи должна быть шире толщины будущего фундамента на 20 см, чтобы можно было установить опалубку. На дно готовой траншеи укладываются поочерёдно слой песка и слой щебня — подушка. Толщина слоёв — 10-20 см.

Изготавливается опалубка, внутри которой размещается арматурная решётка.

После этого в опалубку заливается бетон. Снимать опалубку можно не ранее, чем через 3 дня. Полное затвердение бетона происходит за 3 недели.

Полезное видео

Посмотрите в ролике, как несложно поэтапно был построен ленточный фундамент непрофессионалом:

Столбчатый фундамент для бани может быть обустроен в облегчённом виде, что существенно упрощает и облегчает задачу. На выравненном участке делается песчаная подушка, на которой по всем углам и узловым точкам выкладываются столбы. Они делаются из 4 блоков каждый, два блока рядом, и два — сверху поперёк. Получаются столбики, служащие опорами для ростверка постройки.

К сведению: ростверк — это железобетонный пояс, служащий опорой для стен по периметру. Ростверк равномерно распределяет давления стен на все опоры. Такой вариант фундамента намного дешевле, чем другие, но годится только для относительно лёгких построек на плотных почвах с глубоким залеганием вод.

Винтовые сваи используются на участках с проблемным рельефом. Их можно завинчивать вручную, что обеспечивает экономию на строительной технике. Участок размечается для установки свай с помощью колышков, сваи устанавливаются по углам и в местах примыкания стен. Завинчиваются они до достижения плотных слоёв почвы, выравниваются по плоскости и обвязываются между собой швеллером для образования пояса (ростверка), служащего основанием для стен. Пригодны для многократного использования.

Плитный фундамент. Годится под баню больших размеров. Делается с использованием рёбер жёсткости, или без них. Рёбра жёсткости заливаются перед заливкой основной плиты, значительно усиливают основание. Если наличествует пучение почвы, то устройство рёбер жёсткости — необходимость. Само устройство фундамента — это заливка бетонной плиты с арматурной решёткой внутри на подготовленную дренажную подушку. Способ очень материалоёмкий. К тому же, он предполагает обустройство дренажа для отвода воды при эксплуатации бани, так как промокание бетонного основания нежелательно и опасно.

Снятие опалубки и устройство глиняной отмостки

Мы не закрывали доски опалубки пленкой изнутри, хотя многие так советуют делать, чтобы впоследствии доски можно было использовать, например, на черновой пол. Наши же доски были третьего сорта и в дальнейшем пригодились бы только на строительные леса, поэтому особо сохранять там было нечего.

Дня три бетон набирает прочность. Поливать мы его не поливали, так как влажность воздуха была высокая – опять зарядили дожди.

Разбирать опалубку несложно, если собиралась она на саморезы, а не на гвозди. Очень советую. Шуруповёрт и всё тот же 9-летний строитель вам в помощь, он же поможет и затрамбовать глиняную отмостку.

Рис.13 Трамбовка отмостки

Щиты опалубки потом надо будет разобрать на отдельные доски, бруски отсоединить, очистить от земли, рассортировать – очень пригодятся при перекладывании бруса. Гвоздодёром вытащить гвозди, если они были. Всё это у нас помогали делать сын и дочь, кроме перетаскивания 6-тиметровых досок, конечно.

Дальнейшая стройка возможна спустя дни, указанные в паспорте бетона, у нас это было 28 дней – проектный возраст «нашего» бетона В15 П3 F100 W4. Однако мы по ряду причин решили оставить фундамент в зиму без нагрузки. И после снятия опалубки приступили ко второй стадии земляных работ – вышеописанная выемка грунта из-под дома (здесь нам помогла бригада рабочих, работали двое человек два дня по 8 часов), устройство отмостки из глины, рубероидом мы просто прикрыли верх фундамента, положив сверху доски, чтобы не сдуло ветром.

Рис.14 Грунт внутри дома убрали

Ширина отмостки должна быть шире свеса крыши минимум на 20см. У нас свесы планировались около 40-50см, поэтому отмостку мы сделали шириной 70см, а уклон – около 7см. Трамбовку грунта внутри дома можно не делать, а вот глиняную отмостку затрамбовать надо.

Рис.15 Готовый фундамент в таком виде «ушёл в зиму»

Итак, все работы по устройству фундамента заняли почти всё лето: с 8 июня до 26 августа в один-два человека. Ошибки, безусловно, были. Но при тщательном подходе к строительству они не явились у нас критичными. Может, наш опыт кому-то поможет решить: делать мелкозаглубленный ленточный фундамент самостоятельно, даже если временем вы располагаете только по выходным, или нанять бригаду.

10-15 ноября 2014г.,Надья,
Новосибирск

• Томаты черри
• Июньский лунный календарь для 2018 года
• Фотографии бани, сделанной самостоятельно

(12/06/2015)

Чтобы арматура работала, она должна быть как можно ближе к краю конструкции, но не ближе чем 2,5-5 см от края. Поэтому и получается арматурный каркас, который берет на себя разрывающие и изгибающие нагрузки.

Трамбовать нужно не дощечками, т.к. Вы ими уменьшаете давление на почву, в добавок еще и ребенка с его детским весом поставили. Нужно наоборот какого-нить лося и на ноги колодки как у японцев для уменьшения площади опоры.

(28/04/2015)

Мог бы ничего не писать, но подумал что в вашей статье может быть риск для ваших читателей.

1.Фундаментрую арматуру вяжут каркасами!

т.е как минимум 4 нитки связанные между собой поперечными рамками, у вас же всего две нитки – если будет реальное пучение грунта они не спасут фундамент ни от боковых ни от выталкивающих нагрузок!

Вы приводите ссылки на мегалит33 а сами неудосужились почитать как следует….

2. Бетон заливать заводской чтобы весь фундамент застыл разом

3. Бетон провибрировать, на худой конец штыковать

Виды ленточного фундамента по глубине заложения

Особенности ленточного фундамента

Основание ленточного типа представляет собой замкнутую по контуру ленту. Устройство ленточного фундамента выполняется по периметру будущего строения и под всеми стенами. Обычно он сооружается на грунтах с хорошими показателями несущей способности, не подходит для болотистых почв. Под ленту необходимо обустроить подушку из песка средней крупности с послойным (каждые 100 мм) виброуплотнением.

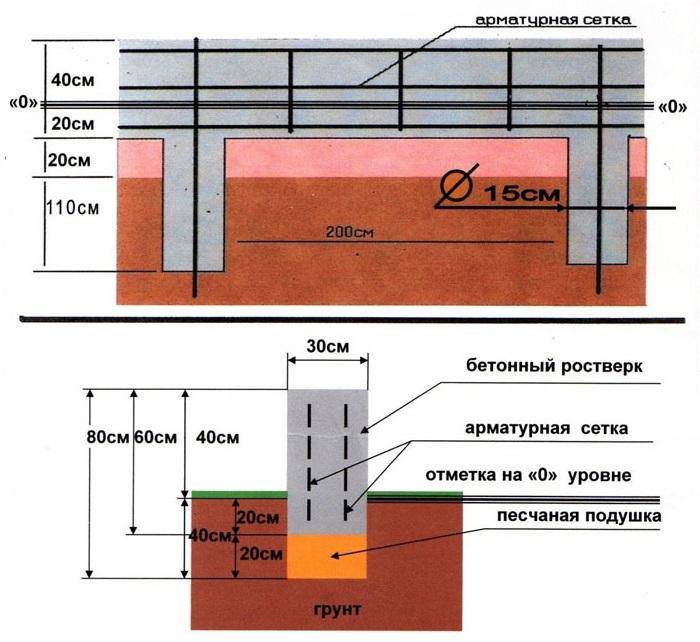

Рисунок 1. Внешний вид ленточного основания

На грунтах с высокими прочностными характеристиками грунтов ленточное основание может сооружаться даже для строительства многоэтажных зданий – до 9-12 этажей.

Глубина ленточного фундамента определяется индивидуально в зависимости от характеристик возводимого на нем здания, предполагаемых нагрузок, уровня промерзания почвы на участке застройки, наличия подвальных помещений и т.д.

Выполнение работ

Плюсы и минусы

Расчет длины, ширины, глубины, выбор формы котлована

Котлован проектируется с учетом выбранного и рассчитанного конкретного фундамента для сооружения. Учитываются следующие условия: тип основания, глубина расположения грунтовых вод, промерзания почвы, тип грунта, габариты, вес сооружения. Земляные работы начинаются только после проведения геологических изысканий и анализа климатических условий местности. Рытье осуществляется с учетом норм СНиП 3.02.01.

Форма котлована зависит от типа фундамента. Основные разновидности:

• одна большая, прямоугольная яма для монолитного, плитного основания;
• траншея под ленточный фундамент;
• отдельные, квадратные или круглые ямы при возведении столбчатого;
• скважины для свай.

Глубина выбирается с учетом нескольких факторов:

1. Промерзание почвы. Дно котлована опускается ниже его уровня на 25-40 см.
2. Расположение грунтовых вод. Они лимитируют максимальную глубину котлована, т.к. его дно располагается на 40-50 см выше уровня залегания водного пласта.
3. Тип грунта. Для песчаника или гравелистой структуры — от 1,1 м, супесчаников — от 1,3 м, глинистых почв и суглинков — от 1,4 м, для плотного грунта — от 1,8 м.

Указанные правила устанавливаются для типового, заглубленного фундамента. При возведении мелкозаглубленного основания глубина выбирается в пределах 0,4-0,7 м независимо от приведенных выше факторов.

Площадь зависит от несущих способностей грунта и габаритов самого строения. В расчете площади основания учитывается полная нагрузка (полный вес сооружения во время эксплуатации с учетом внутреннего обустройства, а также ветровой и осадочной нагрузки) и допустимое удельное давление на грунт. Размеры котлована выбираются так, чтобы его дно превышало длину и ширину строения на 40-60 см, что позволяет устанавливать опалубку и укрепление стенок.

Стенки котлована не должны осыпаться, создавая риск для строителей. Могут потребоваться работы по формированию откосов или ступенек, установке противоосыпного крепления. По форме стенки могут быть вертикальными, наклонными и ступенчатыми. Уклон помогает предотвратить их осыпание. С учетом параметров почвы он выбирается в таких пределах: песчаники — до 45°, супеси — 25-40 °, глины и плотные грунты — 0-20°.

Для планирования земляных работ важно заранее рассчитать объем выемки грунта (V) и обратной засыпки (Vз). Используется формула V = H / 6 (ab + cd + (a + c) (b+d), где: Н — глубина, а, b — ширина и длина дна, с, d — ширина и длина котлована на поверхности. Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента

Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента.
