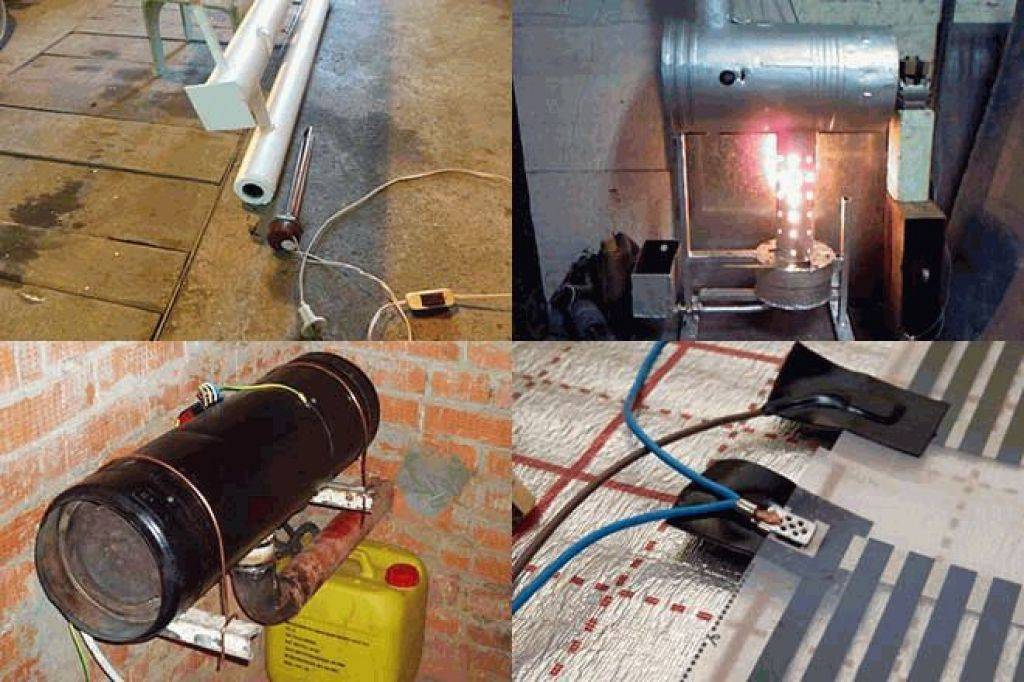

Самодельный обогреватель – в дом, на дачу, в гараж, для палатки в поход и временного обогрева

Работа с трубами

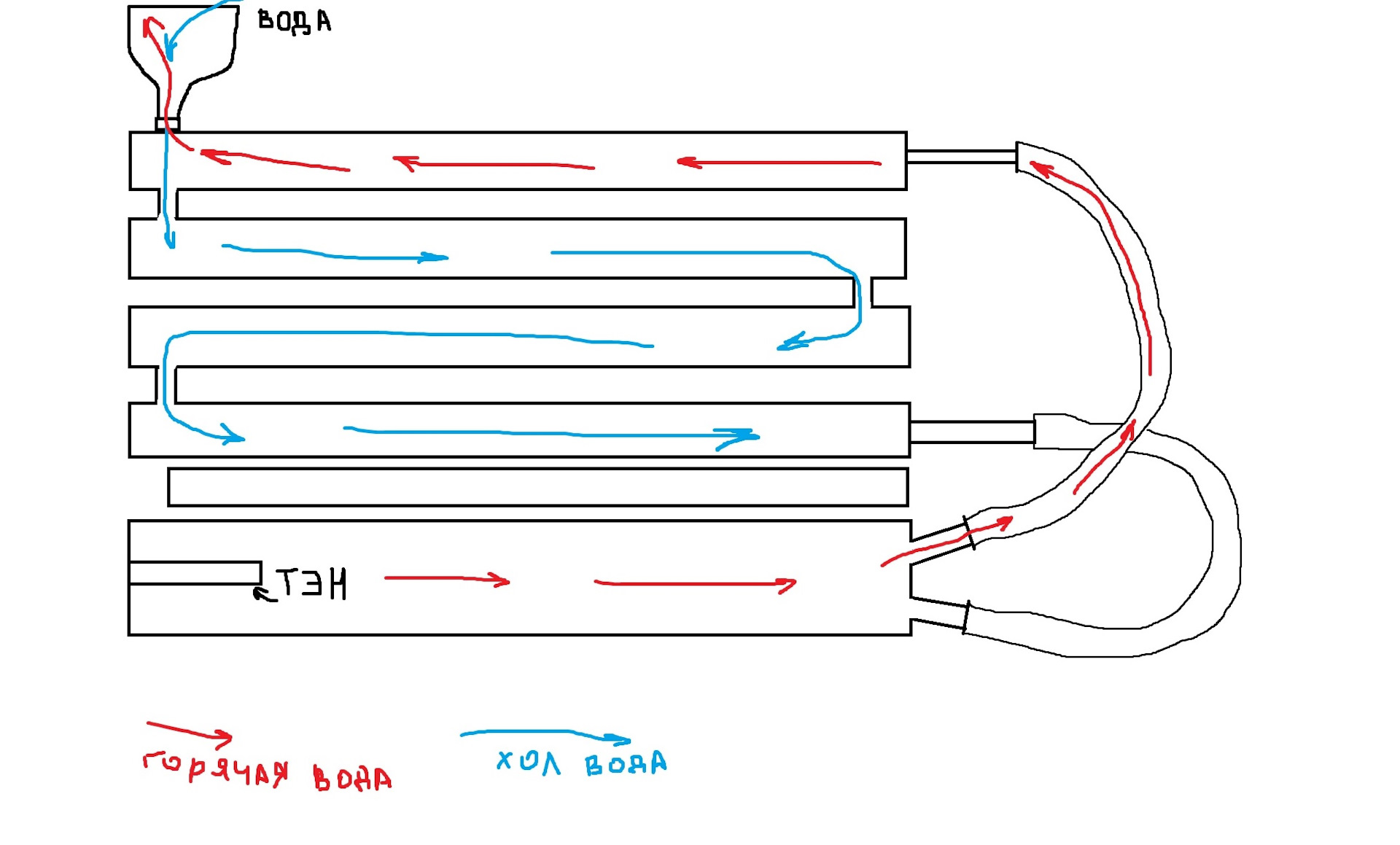

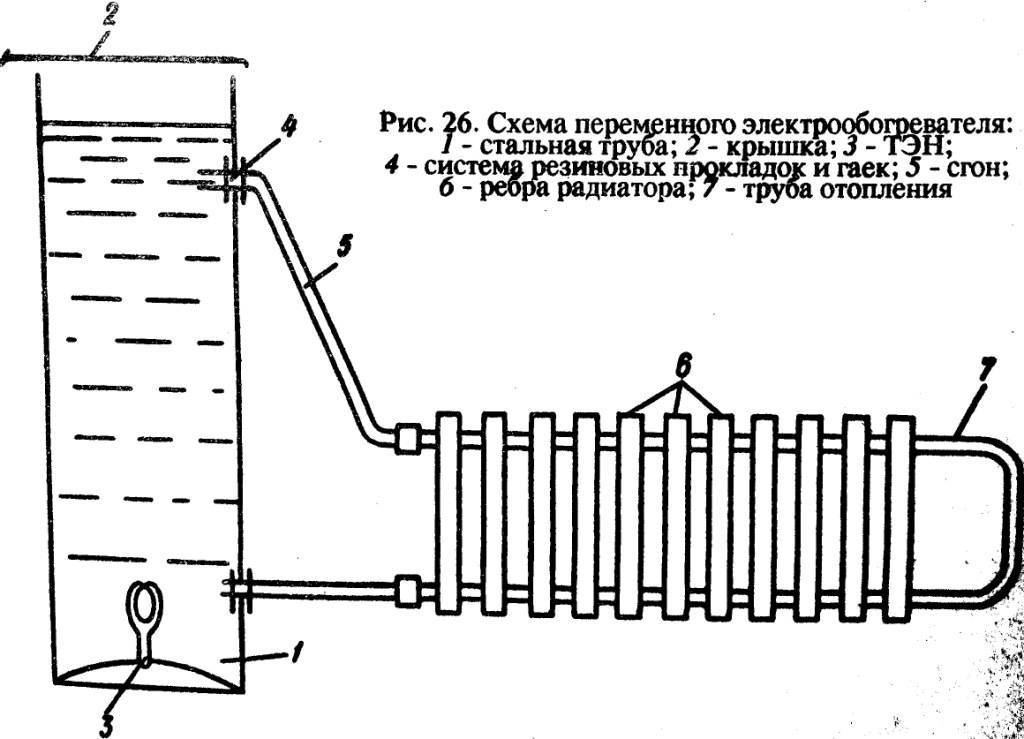

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

От свечи

Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.

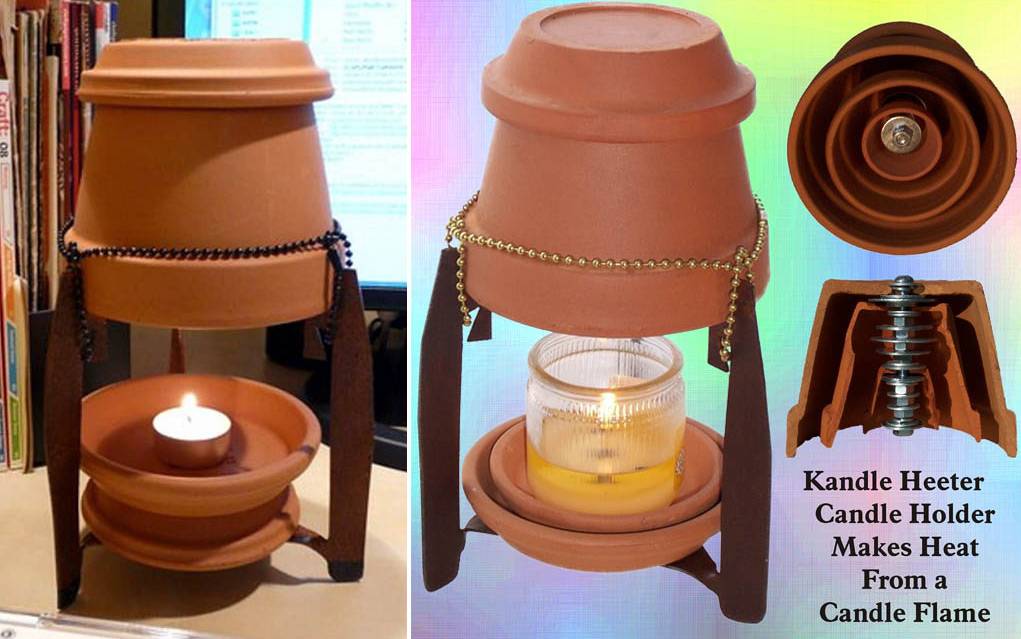

Домашний мини-обогреватель от свечи

Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена. Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°

При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

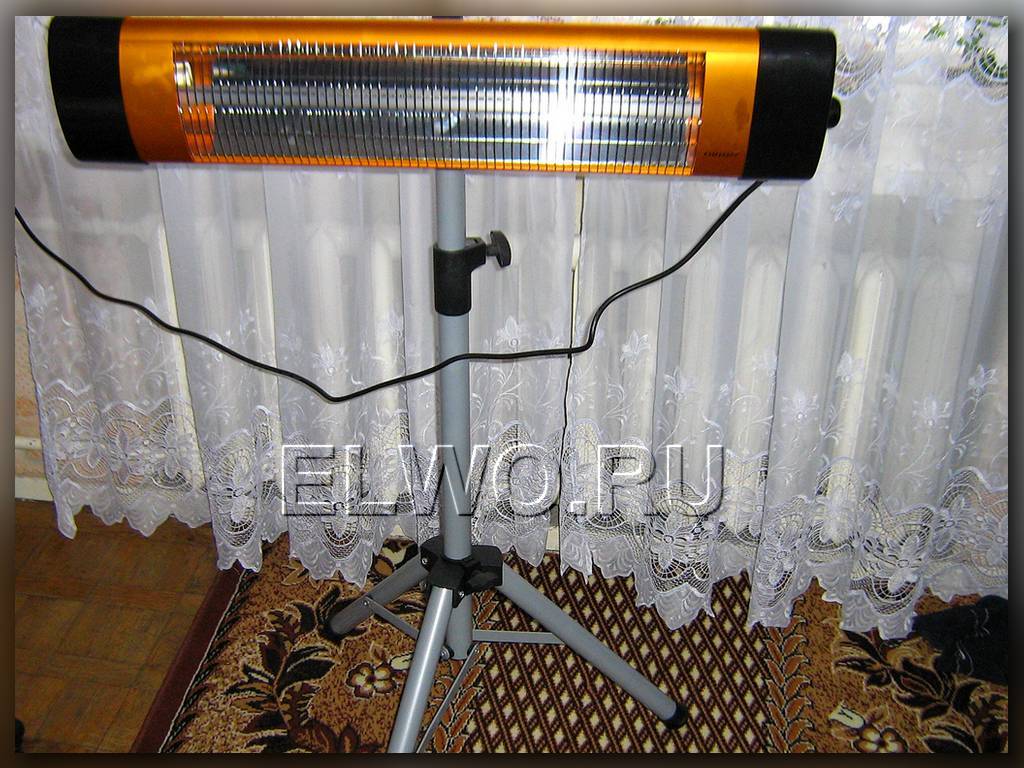

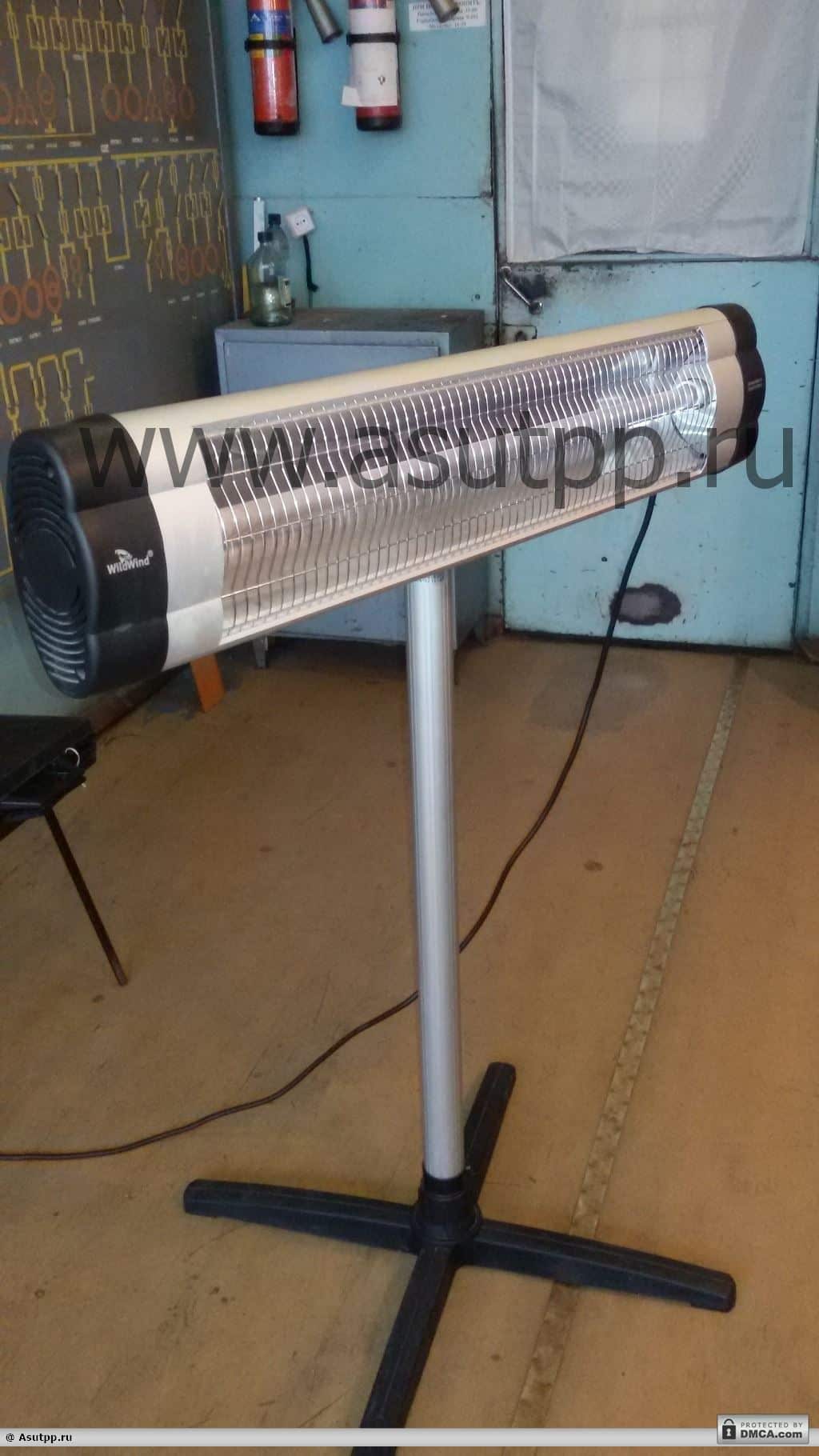

Основные элементы и принцип действия ИК обогревателелей

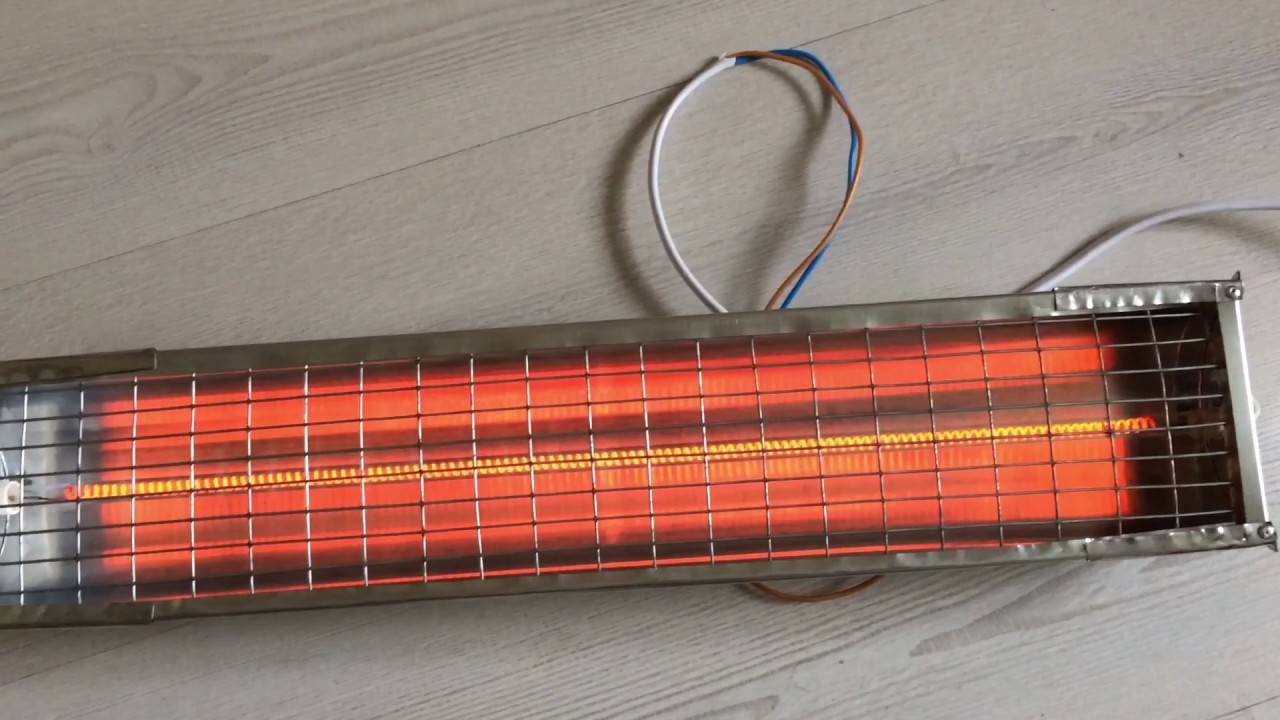

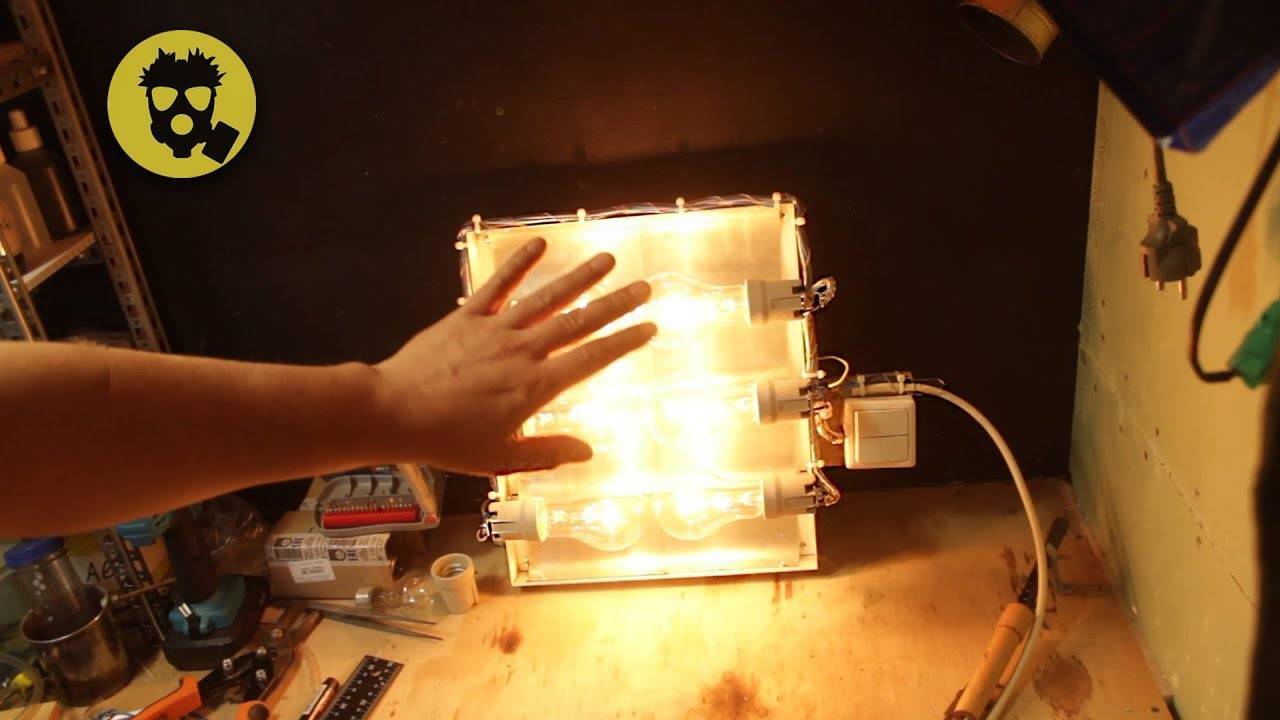

Обогреватель из галогеновой лампы

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

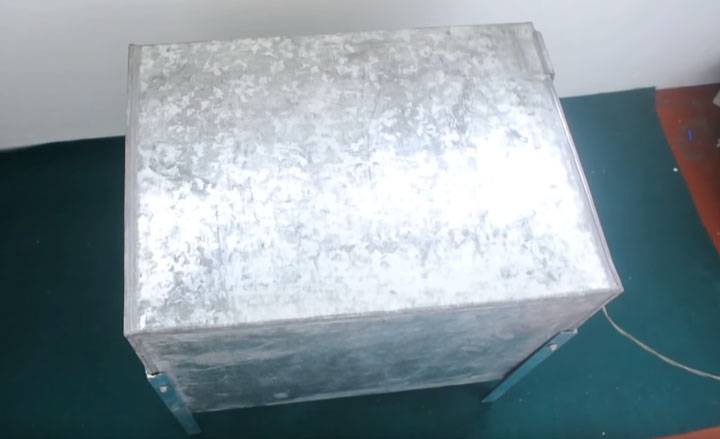

герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

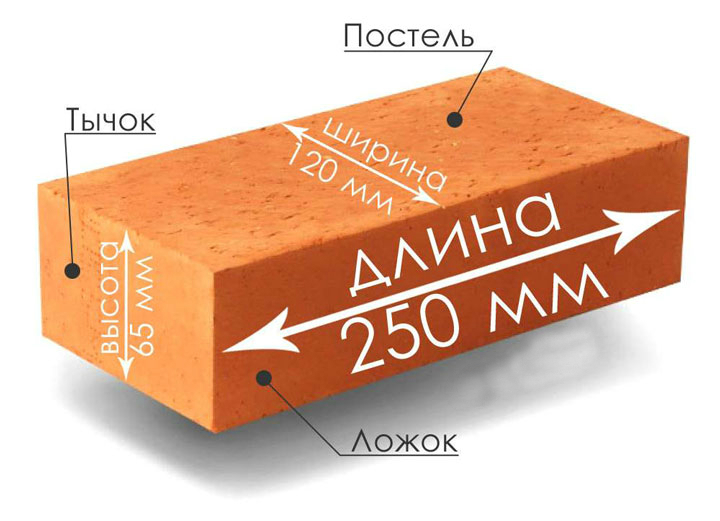

кирпич

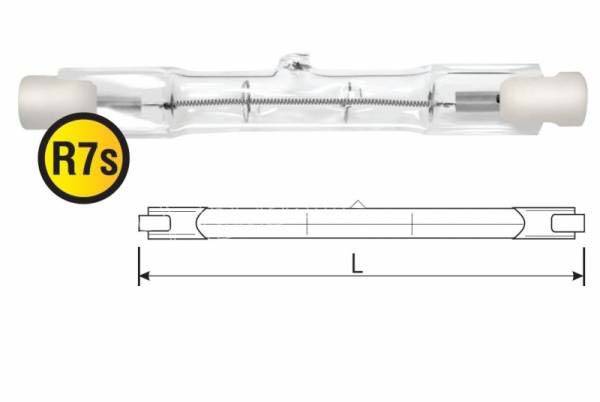

галогенка мощностью 1000Вт



Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

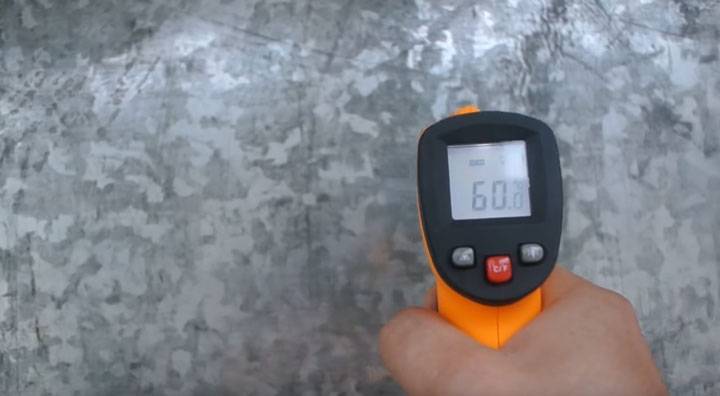

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.

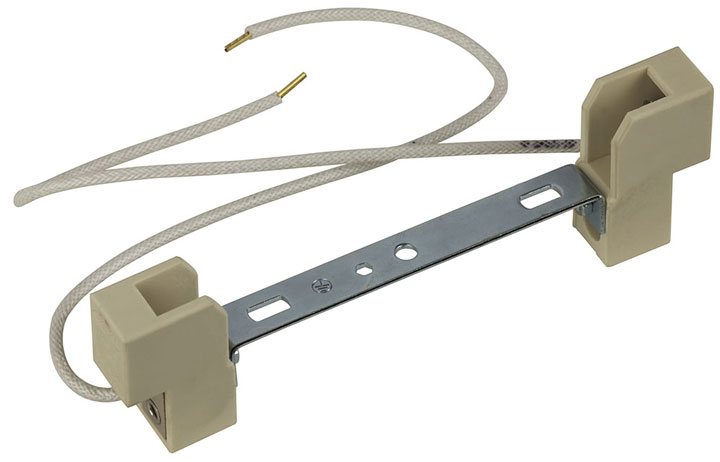

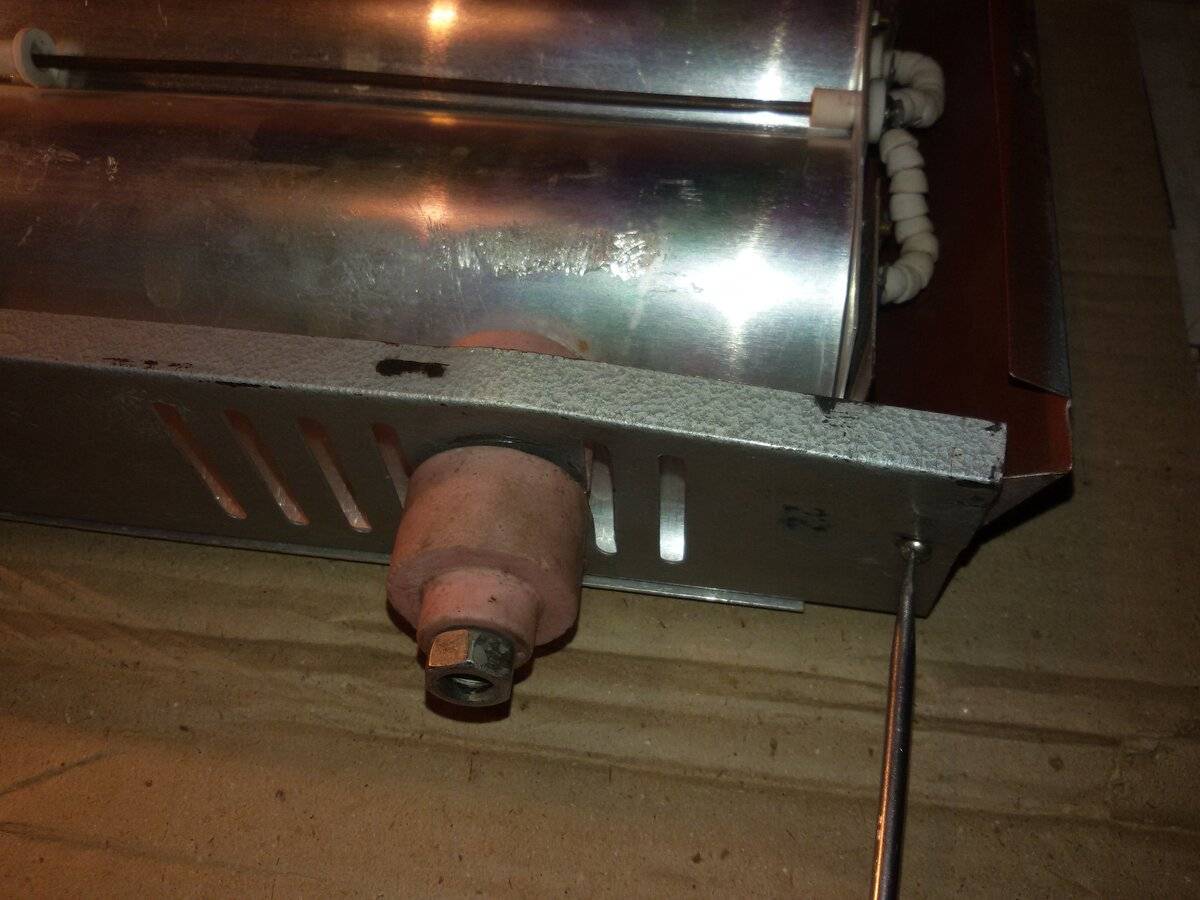

Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

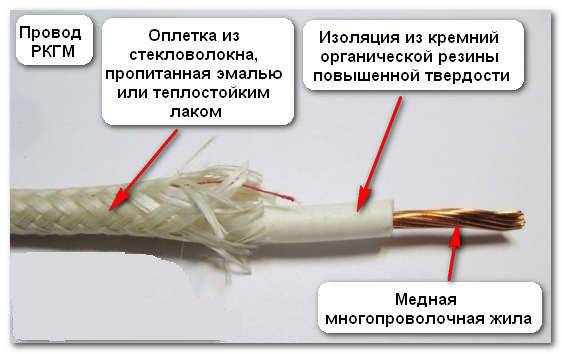

Как понимаете, провода для подключения, должны быть термические.

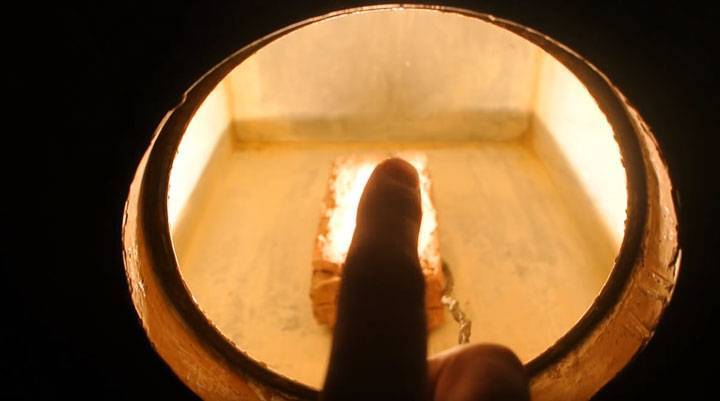

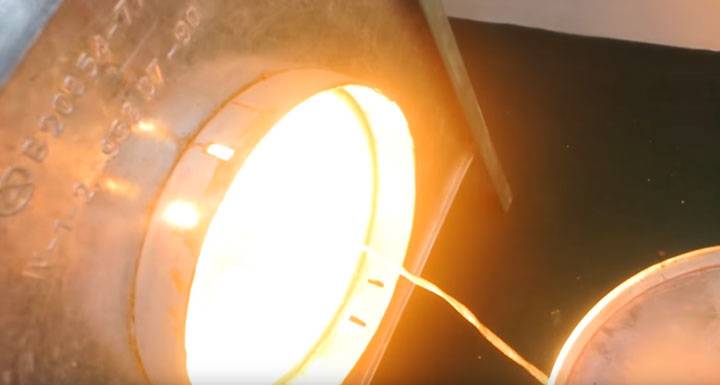

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.



Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

На ней кстати, очень удобно сушить одежду и обувь.

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

• два одинаковых по размерам куска стекла;
• алюминиевая фольга;
• герметик;
• обычная парафиновая свеча;
• провод с вилкой на конце;
• эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

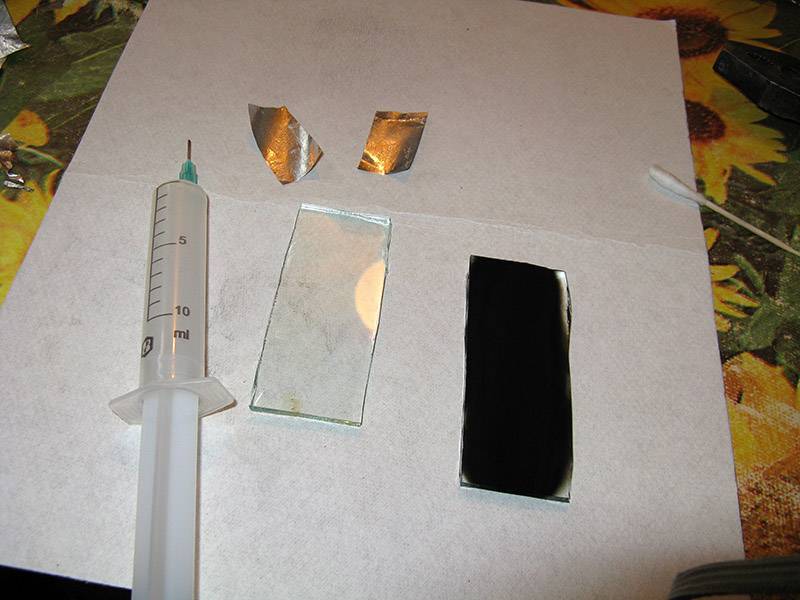

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

• Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
• Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
• С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
• Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
• Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
• Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

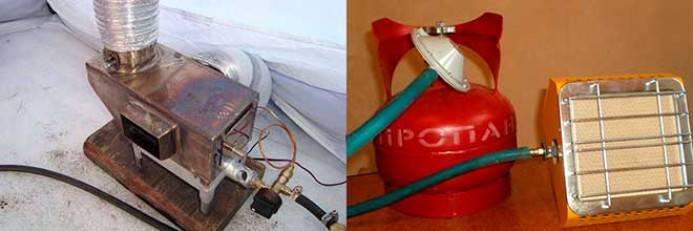

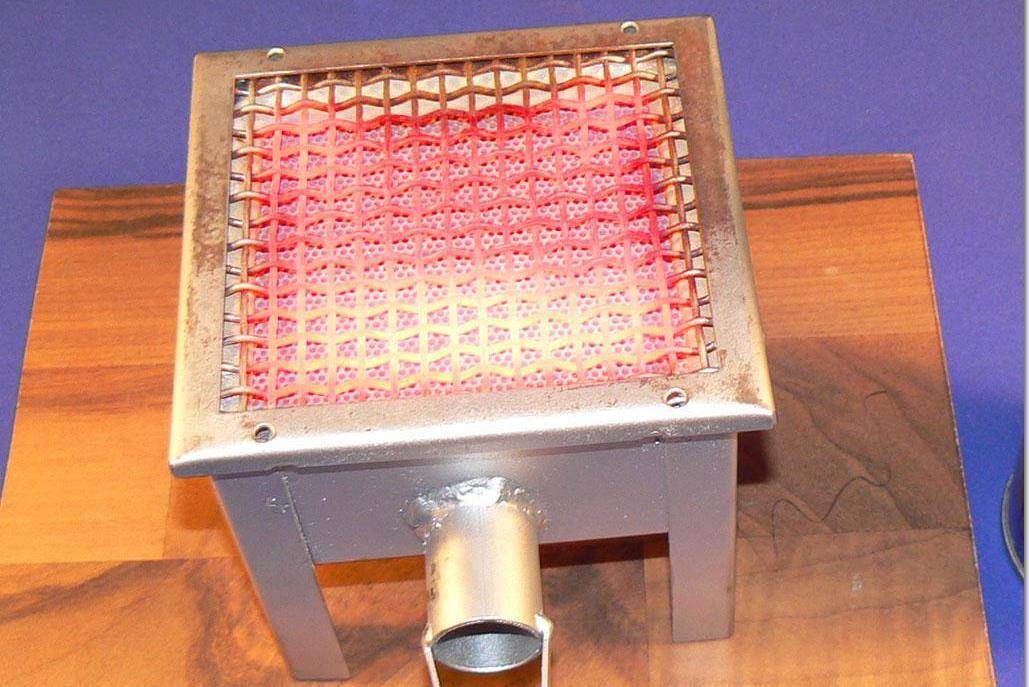

Виды газовых обогревателей для палатки

Переносные печи

Пример переносной печи для палатки

Существуют самодельные и промышленные печи для отопления палаток. Работают они, в основном, на твердом топливе. Это всем знакомые «буржуйки», которые подходят для большой туристической группы. Они незаменимы в экстремальном туризме. Но места занимают достаточно и нуждаются в устройстве дымоходов и постоянном внимании.

Это окупается высокой теплоотдачей, но их габариты и вес не для маленьких палаток.

Как обогреть палатку подручными средствами?

Для решения задачи нужен теплоноситель.

Это может быть:

• открытый источник огня, заключенные в некий кожух;
• нагретый теплоёмкий материал.

Второй вариант более доступен в походе и безопасен. Речь пойдёт о камнях, которые великолепно удерживают тепло. Однако, если горячий камень занести в палатку, то она сразу нагреется очень сильно, но спустя час от тепла не останется и следа. Поэтому необходимо позаботиться об увеличении тепловой инерции камня: он должен отдавать тепло медленно.

Для этого понадобится тепловой изолятор. Оптимальный вариант – фольга. В первые часы она защитит палатку от перегрева, а её обитателей от ожогов. Хорошо нагретый камень укутывают в несколько слоёв фольги и устанавливают в кастрюлю подходящих размеров. Чем больше слоёв фольги – тем сильнее теплоизоляция, и тем дольше камень будет обогревать палатку.

Если под утро в палатке станет прохладно, можно снять часть фольги и в палатке снова станет тепло.Это проверенный метод известного своими туристическими лайфхаками, адвоката Егорова. Он предлагает выбирать камень размером с человеческую голову и подбирать кастрюлю таким образом, чтобы камень не касался дна. Всю эту конструкцию нужно ставить в палатке на доску или другой изолирующий материал.

Масляный радиатор

Почему важен обогрев?

Борьба с низкими температурами воздуха на природе зимой не только создает комфортную обстановку для времяпровождения, но в некоторых случаях даже помогает выжить. Особенно актуально это для рыбаков, которые могут находиться на льду в любую погоду. Если данному занятию уделяется всего пара часов, а термометр показывает не ниже -10 градусов, достаточно будет специального рыболовного костюма, имеющего начес, термобелья и теплых перчаток. А вот в более холодное время могут возникнуть проблемы, и приходится задуматься о том, как согреться дополнительно.

Кроме того, на открытом водоеме очень сильно ощущается ветер, замерзнуть можно за считанные минуты, поэтому палатка с обогревателем является незаменимой вещью. Даже если изначально нет никаких серьезных проявлений обморожения, они могут проявиться со временем, поэтому следует заранее позаботиться о средстве, которое не только способно сохранить здоровье, но иногда даже спасти жизнь.

Однако рыбаки – не единственная категория, находящаяся в зоне риска. Весной и осенью по ночам бывает достаточно прохладно, а многие компании в это время любят отдыхать в лесу или на берегах водоемов. Конечно, на такие вылазки все тепло одеваются, но при минусовой температуре в палатке одежда – не самый надежный помощник.

Особенности дизельных обогревателей для дома и дачи

Тепловая пушка на солярке.

Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.

На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:

• прямого действия;
• непрямого действия.

Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.

Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).

Конструкционные элементы прибора:

• камера сгорания топлива;
• свечи;
• вентилятор;
• двигатель;
• насос;
• система фильтров для очистки топлива;
• фильтры для очистки воздуха;
• емкость (бак) с топливом;
• контроллер пламени;
• термостат.

Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.

Принцип работы агрегатов прямого и непрямого действия.

Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.

Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

ИК обогреватель на солярке.

Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.

Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.

Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.

Понять принцип работы оборудование поможет видео:

https://youtube.com/watch?v=UKaMjRtwkkc

Как проверить работоспособность самодельного обогревателя?

Проверка эффективности и безопасности данного устройства нужно для начала подключить его к омметру, а после уже непосредственно к электросети. Мы берем клей эпоксидного состава, не рекомендуется переборщить с ним (не более 150 грамм). Этот клей наносят по виткам обогревателя, после укладывается новый лист стеклотекстолита. Что бы склеить между собой два листа, используется груз не менее 50 кг

Очень важно, что бы листы находились именно под таким весом для максимального скрепления между собой. Устройство можно будет использовать лишь через сутки. Обогреватель, созданный своими руками, довольно-таки эффективный и не требует особых экономических затрат

Требуется лишь терпение и следование инструкции выполнения

Обогреватель, созданный своими руками, довольно-таки эффективный и не требует особых экономических затрат. Требуется лишь терпение и следование инструкции выполнения

Действительно, очень важно, что бы автомобиль находился в тепле и мог работать в любое нужное нам время, при этом дольше служить нам

Каждая техника нуждается в особой заботе и очень хорошо, что потребители автомобилей понимают это и заботятся о своем имуществе. Такой способ обогрева гаража действительно есть безопасным в отличии от остальных, которые могут привести к неисправимым последствиям, как, например, просто-напросто взрыв гаража и, соответственно, автомобиля.

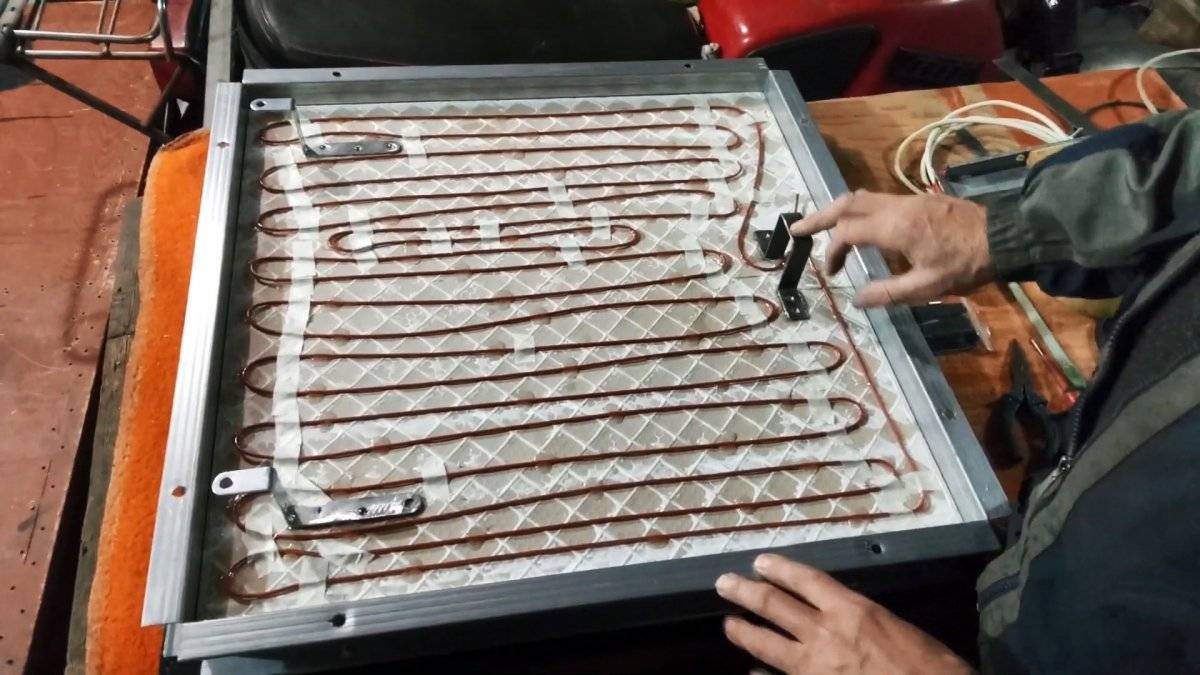

Утепление гаража с помощью стеклотекстолита и нихромовой проволоки очень безопасно и не приведет до плохих последствий. Лучше изготовить утеплитель самому и быть в нем уверенным, чем доверять различным стандартным обогревателям, которые не подходят для гаража, поскольку там мы не находимся постоянно и не можем контролировать весь процесс обогрева

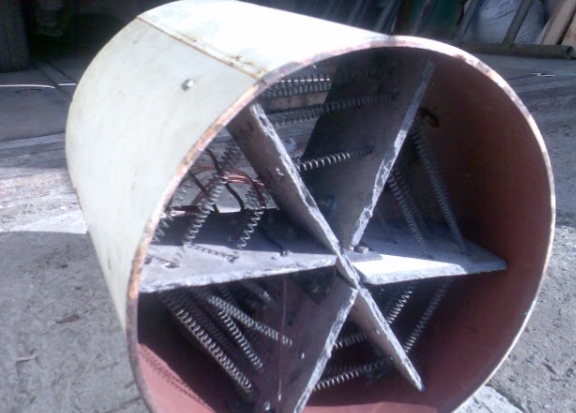

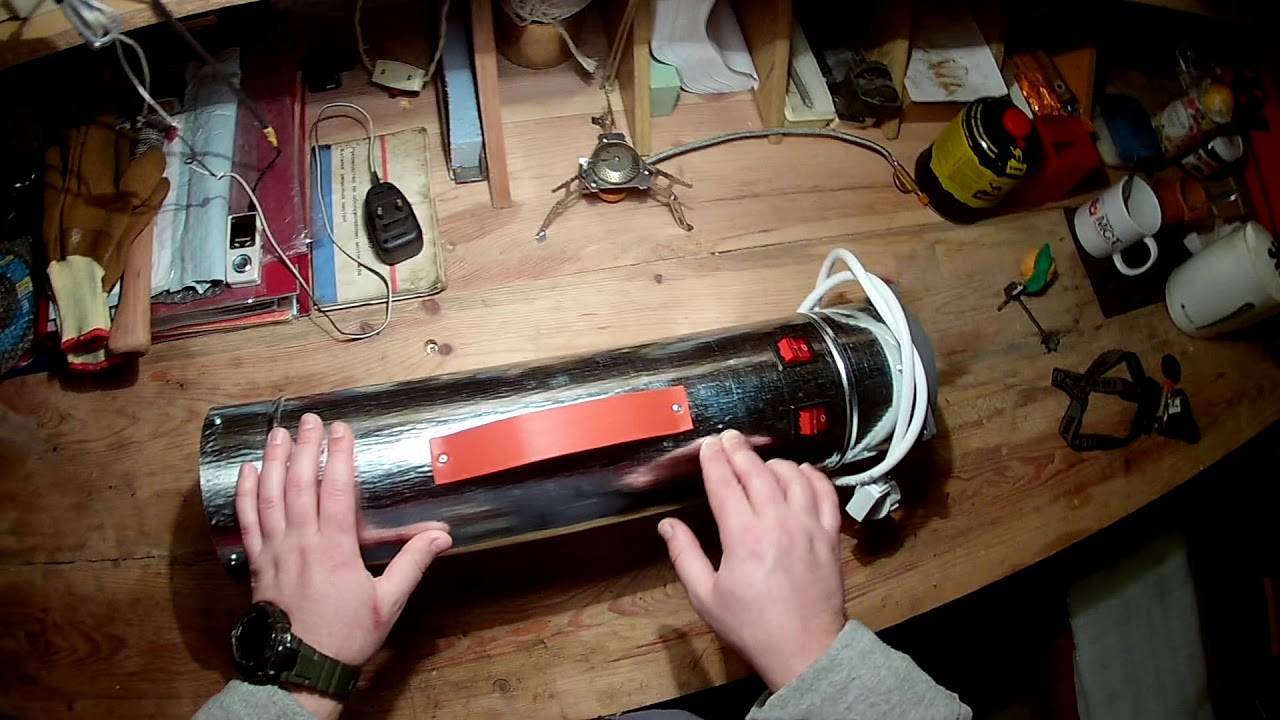

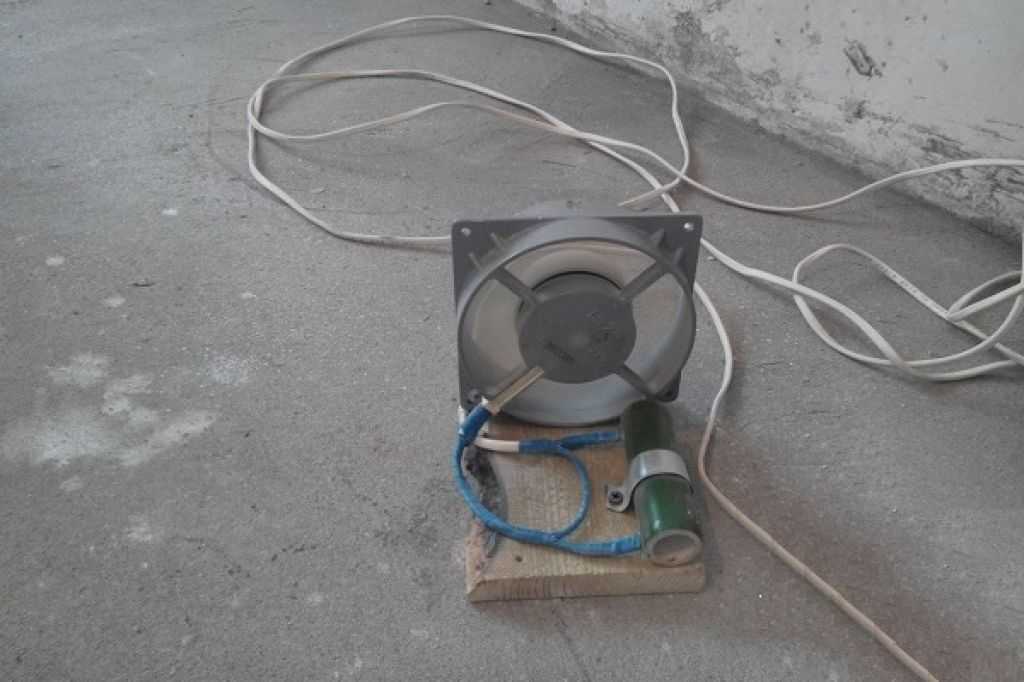

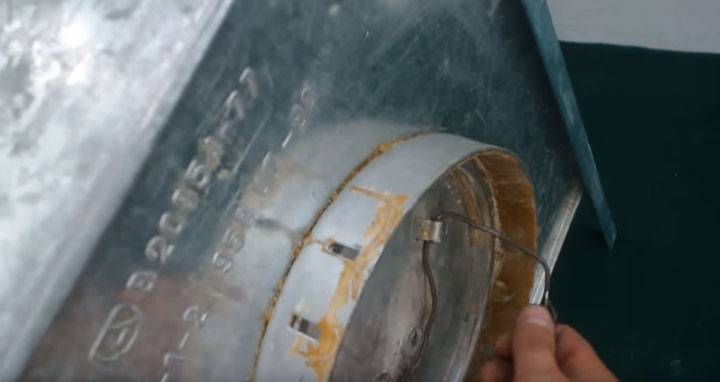

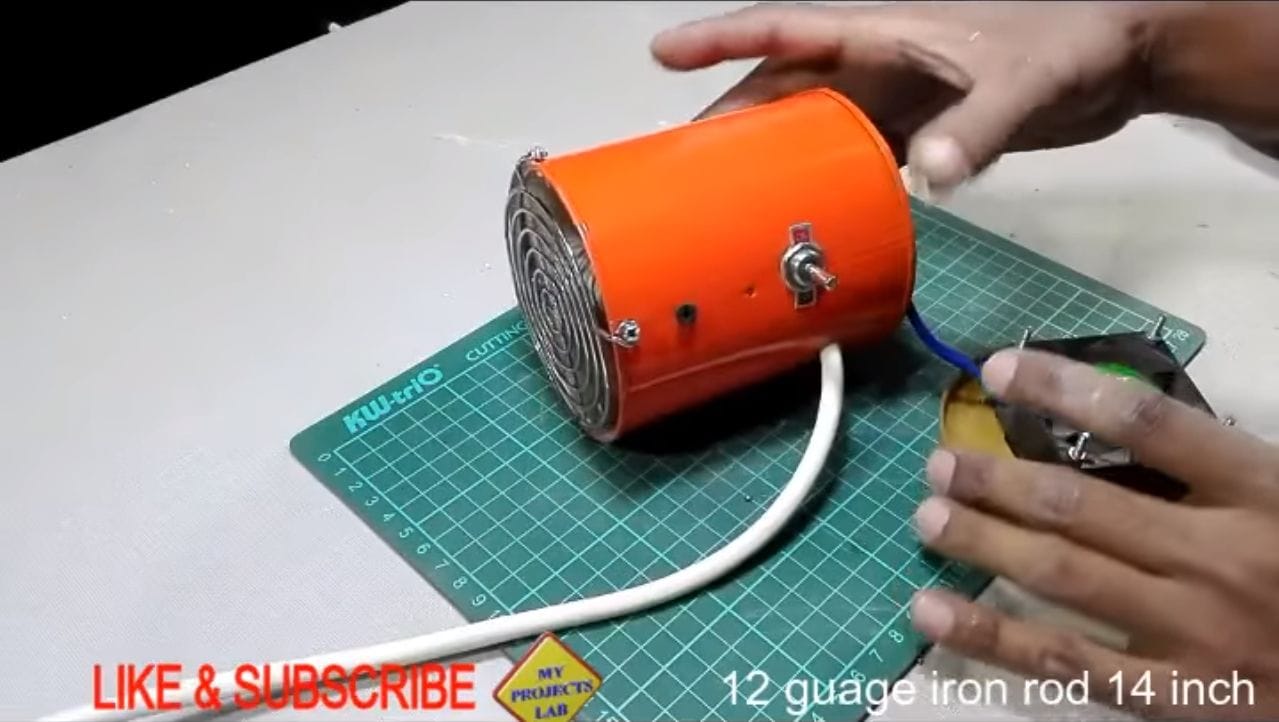

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

• металлическая цилиндрическая емкость (ведро, срезанный баллон),
• нагревательный элемент – спираль от электроплиты,
• металлическая решетка,
• вентилятор,
• токопроводящие провода,
• выключатель.

Сборка тепловой пушки проводится следующим образом:

1. Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
2. По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
3. По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
4. От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
5. На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
6. По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
7. Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.

Промышленные обогреватели стоят недешево и потребляют довольно много электроэнергии. Поэтому в среде рачительных хозяев особым спросом пользуются самодельные обогреватели, производимые своими силами из подручных средств.

И в данной статье мы рассмотрим несколько вариантов самодельных отопительных приборов, трансформирующих электрическую энергию в тепловое излучение. Причем помимо обзора конструкции мы предложим нашим читателям еще и описание процесса, позволяющего изготовить электрический обогреватель своими руками.

Самодельный нагревательный прибор не может быть сложным: ведь сложные «нагреватели» собираются из дорогостоящих блоков. Поэтому конструкционная схема «самоделки» должна быть максимально простой.

А еще самодельный обогреватель не может быть мощным: ведь производительный прибор нужно собирать из прочных и дорогостоящих конструкционных материалов. Да и безопасность самодельных приборов с высокой производительностью, в большинстве случаев, явно «хромает».

Кроме того, самодельные генераторы тепла должны собираться из широко распространенных материалов. Поскольку экзотические «расходники» снижают вероятность успешного строительства самодельного обогревателя практически до нуля.

И было бы неплохо, если бы самодельный обогреватель потреблял минимум электроэнергии и производил максимум тепла. То есть банальный «перегон» электричества в тепло на тугоплавком контуре (например, вольфрамовой спирали) – это далеко не лучшее конструкционное решение.

Таким образом, если оценить все вышеприведенные пожелания здраво, то из всевозможных вариантов конструкций нам пригодится только схема самодельного генератор инфракрасного излучения. Ведь такой обогреватель потребляет минимум энергии, что уже хорошо, не разогревается выше 60-70 градусов по Цельсию, следовательно – можно не бояться пожара, и производится практически из отходов.

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

Эпоксидный клей.

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

• измельченный до пыли графит;
• эпоксидный клей;
• два одинаковых по размеру куска прозрачного пластика или стекла;
• провод с вилкой;
• медные клеммы;
• терморегулятор (по желанию);
• деревянная рама, соизмеримая с кусками пластика;
• кисточка.

Измельченный графит.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

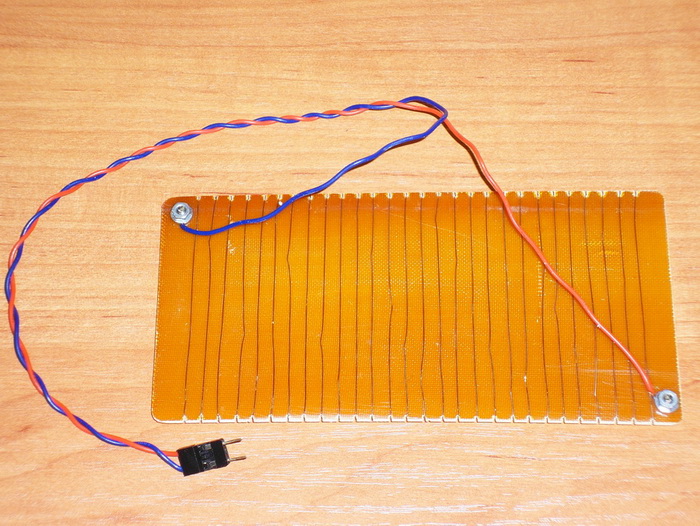

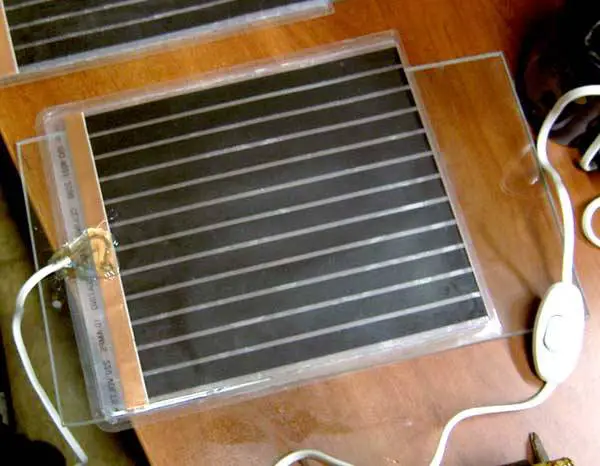

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

• ИК-пленка 500 мм на 1250 мм (два листа);

• фольгированный, вспененный, самоклеящийся полистирол;
• декоративный уголок;
• двужильный провод с вилкой;
• полимерный клей для настенной плитки;
• декоративный материал, желательно натуральная ткань;
• декоративные уголки 15 см на 15 см.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

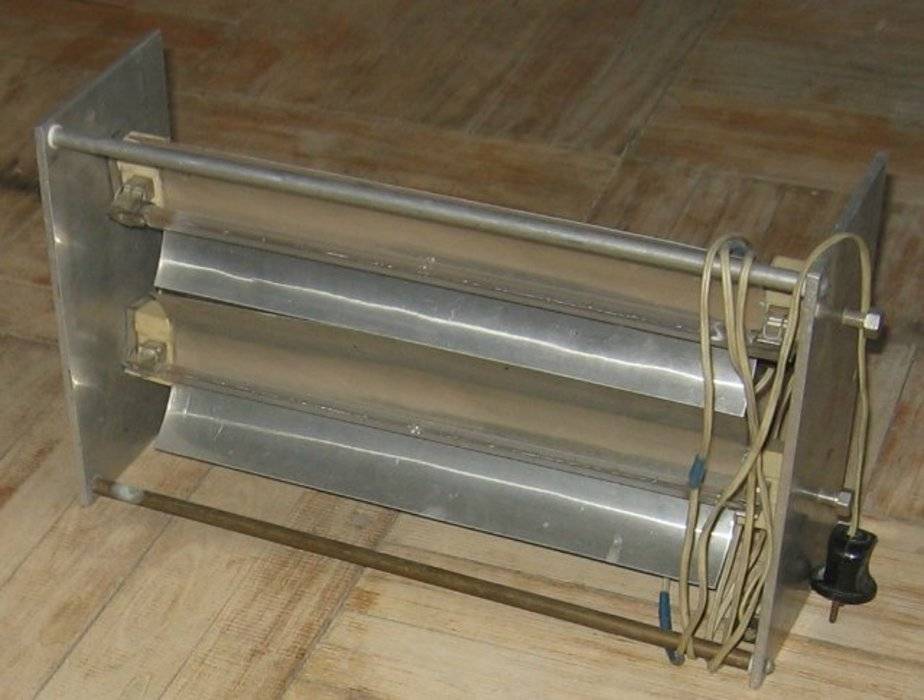

Версия на основе электрокамина

Для электрокаминных устройств потребуется покупка ТЭНов

Их виды таковы:

• Патронный. Его корпус сделан из нержавейки. Функции: отопление, разогрев воды.
• Медный. Имеет трубку для термоиндикатора и магниевый проектор. Функция – разогрев воды.
• Сухой. Функции, как у п1. Только нагревательный компонент в нём меняется без вскрытия бака и слива жидкости.

Создание обогревателя происходит на базисе приобретённого ТЭНа. Здесь нужен дополнительный кожух и обычный электрокамин. Кожух образует вторичный конвекционный контур.

Кожух образует вторичный конвекционный контур

Излучение идёт вниз. Отражается в кожух. Там разогревается воздух. Из первого кожуха подсасывается горячий воздух. Так усиливается тяга. А воздух из такого камина струится широко и умеренно, расходится по сторонам, не достигает потолка. Помещение обогревается эффективно.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

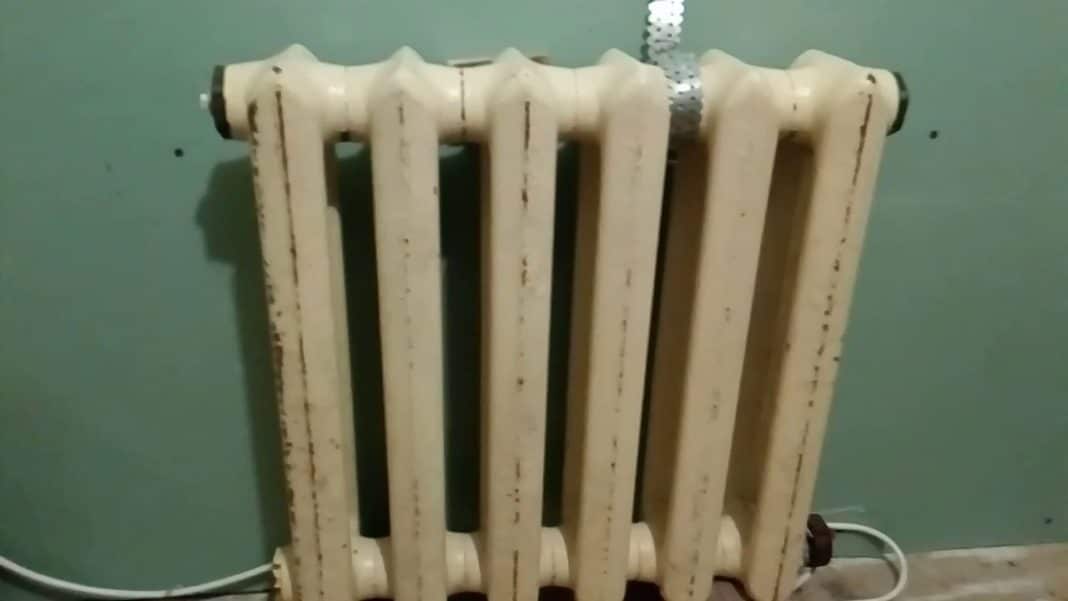

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.
