Каким бывает оборудование для производства пеноблоков, его стоимость и как сделать своими руками?

Пенобетон и газобетон — не путаем

На отечественном рынке стройматериалов сегодня можно приобрести два искусственных, пористых стройматериала — газобетон и пенобетон ( по ГОСТ 25485-89 Бетоны ячеистые. Технические условия.). По составу они похожи, потому что для их изготовления используют цемент, песок, воду и порообразователь. Благодаря последнему компоненту материал получает пористую структуру.

Но многие не понимают, в чем отличие этих материалов, потому что у них много схожих параметров. Разница в основном заключается в технологии изготовления данных стройматериалов.

При изготовлении газобетона в сухую смесь цемента и песка добавляют алюминиевую пудру, после чего смесь хорошо перемешивают. Далее в нее добавляют воду. После чего алюминиевая пудра вступает в реакцию с цементом, в результате которой выделяются водород и окислы AL. Водород наполняет пузырьками бетонную смесь, структура которой становится ячеистой (пузырьки могут быть крупными — 3 мм и более или мелкими — 1 мм и менее).

При низком качестве материала он имеет неоднородную структуру по высоте, что отражается на многих его параметрах. Качественный газобетон обладает однородной структурой и повышенными характеристиками.

Пеногенератор для пенобетона своими руками

Приобретение этого модуля является самой затратной частью производства.

Назначение – преобразовывать пенообразователь в пену, перед подачей его в раствор.

Конструкция пеногенератора состоит из трех узлов:

  1. подающий модуль. В него заливается раствор пенообразователя. Эту функцию может выполнять любая емкость;
  2. преобразующий модуль. Квинтэссенция установки – преобразование пены;
  3. дозирующий модуль. Обеспечивает возможность подачи пены в раствор заданной плотности (определяется маркой пеноблока).

Схема пеногератора для производства пенобетона

Схема устройства пеногератора для изготовления пенобетона

Для изготовления пеногенератора понадобится: металлическая труба (2 заготовки), насос, шланги, вентили. А также сварочный аппарат. Более подробно комплектующие указаны в спецификации, которая сопровождает чертеж пеногератора.

Сборка пеногератора для пенобетона (схема-чертеж)

Чертеж пеногератора для пенобетона

Изготовление пеногенератора

Специфика заводской трубки пеногенератора в том, что вначале она имеет узкий канал, который затем расширяется. Такой прием позволяет увеличить скорость прохождения эмульсии по трубке. Тогда на выходе у нее будет максимально возможная скорость.

Статья по теме: Напольные вешалки (включая стойки) для одежды, костюмов, рубашек, брюк

Изготовление камеры смешивания

К одной из заготовленных труб приварить два патрубка. Причем один из них (по которому будет подаваться воздух) целесообразно разместить с торца. А второй, предназначенный для подачи пенообразующей эмульсии приварить сбоку (под углом в 90°).

Оба входные патрубка (торцевой и боковой) снабжаются двумя вентилями:

запорный (позволяющий перекрыть подачу пенообразователя);

регулировочный (позволяющий отрегулировать параметры подачи, изменить напор, давление, количество и т.п.).

На практике, после того как отрегулированы параметры подачи смеси, регулировочными вентилями не пользуются.

Примечание. Диаметр бокового патрубка должен быть на 15-20% больше диаметра торцевого патрубка.

Изготовление пенопатрона

Ко второй заготовке трубы приваривается патрубок. Он предназначен для выхода готовой смеси. Выходной патрубок целесообразно оборудовать приспособлением в виде воронки для снижения скорости выхода смеси. В заготовку помещается фильтр. Назначение которого, преобразование эмульсии в пену. Можно приобрести готовый фильтр.

Но его функцию с не меньшим успехом могут выполнять металлические сеточки (ёршики) для чистки посуды.

При этом, спиральные не подходят, только проволочные. Эти сеточки нужно утрамбовать как можно плотнее по всей длине трубы пенопатрона. Чтобы частички сетки не вылетали вместе со смесью, на выход трубы устанавливается «Ерш», внутри которого установлена сетчатая шайба.

Соединение камеры смешивания и пенопатрона

Дальше нужно соединить камеру смешивания и пенопатрон. Естественно, сделать это нужно так, чтобы приваренные патрубки были размещены с противоположных торцов. Чтобы обеспечить увеличение скорости прохождения пенобетонной смеси по трубке, нужно между ними установить сопло Лаваля или шайбу-жиклер. Замена сопла на жиклер снизит КПД конструкции на 30-40%, за счет снижения скорости прохождения смеси через нее. Однако она дешевле, проще в установке и может быть использована как временный вариант. Место установки сопла или жиклера показано на схеме.

Схема пеногератора для пенобетона с использованием шайбы-жиклера

Соотношение размеров пеногенератора для пенобетона (глубина и входной диаметр)

Соотношение размеров пеногенератора для пенобетона

Подключение компрессора к торцевому патрубку камеры смешивания

Для работы пригоден любой компрессор, который обеспечит давление в 6 атм. Использование компрессора с ресивером, редукционным клапаном и манометром позволит регулировать давление.

Материал подготовлен для сайта www.moydomik.net

3. Подключение емкости для пенообразователя к боковому патрубку камеры смешивания

Емкость устанавливается на пол, к ней крепится шланг, посредством которого пенообразующая эмульсия (пенообразователь плюс вода) будет подаваться в смеситель посредством движения через боковой патрубок. Установка небольшого насоса (обычного бытового «ручейка») позволит организовать более эффективную подачу пенообразователя в пеногенератор. Однако, в целях экономии, подача может быть организована и самотеком.

Статья по теме: Дизайн кухни-столовой-гостиной в частном доме

Изготовленный таким нехитрым образом пенообразователь для пенобетона обойдется намного дешевле, нежели покупной. А полученная пена ничем не будет уступать пене, полученной из заводского генератора.

Оборудование и инструменты

При изготовлении пеноблоков в домашних условиях может понадобиться следующее оборудование и оснастка:

  • подающее устройство для цемента и песка;
  • пеногенератор с производительностью не меньше 200 л/мин;
  • бароустановка;
  • дозировщик используемой воды;
  • виброгрохот (просеиватель сырья);
  • шланг для выхода готовой смеси;
  • компрессор;
  • бетономешалка объемом не менее 250 л;
  • специальные формы для блоков либо станок для резки.

Купить сегодня необходимое оборудование для производства строительных материалов в домашних условиях не составит особого труда. При желании можно приобрести не только укомплектованную производственную линию, но и отдельные ее составляющие. Стоит учесть, что оборудование для производства пеноблоков в домашних условиях бывает не только стационарным, но и переносным. Линия может быть конвейерной либо автоматизированной. Эти факторы определяют стоимость приобретаемого оборудования.

В основе любого комплекта оборудования лежит пеногенератор. Такое устройство за сутки может обеспечить выпуск порядка 100-110 кубометров материала. Отличительной особенностью линий стационарного типа является их высокая производительность наряду с отменным качеством и небольшой себестоимостью. Учитывая, что такой комплект обойдется примерно в 1.5 млн. рублей, это ставит под вопрос его покупку.

Мобильная пенобетонная установка не требует покупки дорогого пеногенератора, что делает ее востребованной на строительном рынке. Однако наряду с этим, она и высокой производительностью похвастаться не может. Как правило, используют в этом случае бароустановку, но при всей своей мощности она не способна дать в сутки более 40-45 кубометров готового материала.

Их прочность уступает аналогам, создаваемым на стационарных линиях. Цена полного комплекта для домашнего производства может варьироваться в диапазоне от 50 до 300 тысяч рублей. При этом, как правило, оборудование большой мощности имеет большая стоимость. Например, комплект за 300 000 рублей может дать в сутки порядка 72 кубометров пенобетона.

Автоматическая линия нуждается в больших площадях, что нередко проблематично, ведь это не предусмотрено изначально. Как правило, такие линии нуждаются в создании бункеров для цемента, воды, песка, а также присадок с автоматической дозировкой. Кроме того, необходимо подумать о площадях для сушки пенобетона, его заливки по формам, а также установки для распила. Данное оборудование способно выдать в среднем за сутки порядка 80-100 кубометров материала, однако позволить себе такую роскошь может не каждый, ведь стоить комплект будет от 1.5 до 3 млн. рублей.

Когда на начальном этапе не хватает средств, покупают оборудование б/у. Однако в этом случае стоит быть готовым к тому, что достаточно быстро может понадобиться замена каких-либо деталей.

Формы, приобретаемые для пенобетона, могут быть разными. Сегодня их изготавливают из стали, фанеры, а также пластика. Емкость изделий различна, например, можно приобрести пластиковые формы габаритами 390х190х288 мм, варианты из фанеры размером 588х300х188 мм, стальные аналоги параметрами 600х300х200 мм

При их покупке важно учитывать строгость геометрии, поскольку от этого напрямую будет зависеть качество готового материала. Недопустимы даже малейшие нарушения симметрии

При выборе форм для заливки пенобетонной массы стоит обратить внимание на материал их изготовления. Учитывая, что опалубка может быть комбинированной, это особенно важно. Например, если продавец отмечает, что металлический вариант со вставками из сверхпрочного пластика способен выдержать даже самую высокую температуру, не стоит слепо доверять этому

Дело в том, что такие формы в действительности недолговечны

В процессе высыхания и отвердевания пенобетонной массы будет происходить выделение большого количества тепла

Дело в том, что такие формы в действительности недолговечны. В процессе высыхания и отвердевания пенобетонной массы будет происходить выделение большого количества тепла.

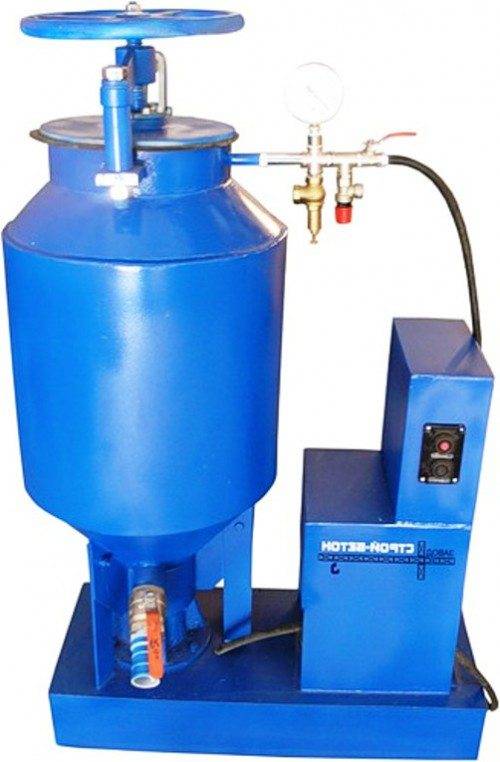

Два вида пенобетонных установок

В пенобетоне есть 2 главных компонента: пена и бетон. Мне удалось два типа установок для пенобетона.

Обычные — отдельно пеногенератор, отдельно мешалка

Таких установок большинство. В них пена готовится отдельно и добавляется в мешалку с цементом.

Её составляющие:

  1. бетономешалка (не обычная, а специальная)
  2. пеногенератор
  3. компрессор

Принцип работы следующий. Замешиваем отдельно бетон. Отдельно пеногенератор. Готовую пену добавляем в мешалку. Закрываем, нагнетаем давление, пенобетон идёт по шлангу.

Один из производителей таких установок — спецгрифон.рф

Кавитационные установки

Состоит из кавитационной установки и шнекового бетонанасоса.

В такой установке мешалка — это вертикальная «бочка». В ней на дне как в кухонном миксере вращаются лопасти с очень большой скоростью. Все компоненты высыпаем в него. В том числе пенообразователь и фибру.

Всё это вращается с дикой скоростью и от этого в бетоне образуются пузыри. Пенобетон сливаем в бадью из которой насос подаёт её в шланг.

В итоге такой бетон получается более качественным, более однородным. А фибра повышает его прочность.

Производит такие установки ООО «Сармат-Торнадо». https://www.sarmat-tornado.ru/

Особенности бизнеса

Существует два принципиально разных подхода к производству пеноблоков. В первом случае речь идет о т.н. кустарной мастерской, рассчитанной на обеспечение стройматериалами самого изготовителя и, в крайнем случае, небольшого количества его знакомых. Этот вариант мы рассматривать не будем, поскольку используемая технология не позволяет выпускать продукцию качества, приемлемого для массового потребления. А значит, предприятие в перспективе окажется нежизнеспособным. С другой стороны, никто не мешает изготовить самостоятельно нужное количество блоков для строительства гаража, беседки или дачного домика – оборудования и средств потребуется минимум.

Если же в планах создание предприятия, нацеленного на получение прибыли, стоит подготовиться к серьезным вложениям. Но в первую очередь, необходимо проработать технологию производства пеноблоков. Несмотря на кажущуюся простоту, технологический цикл имеет массу тонкостей, которыми не спешат делиться действующие производители. Поэтому придется нанять специалиста, который поможет в выборе оборудования, закупках сырья, подберет оптимальную рецептуру и будет держать на контроле производственный процесс.

Следующий подводный камень – логистика. Себестоимость блоков напрямую связана с дальностью доставки сырья и готовой продукции. А значит, чем ближе находятся склады поставщика компонентов и объекты, куда будут отгружаться готовые пеноблоки, тем лучшие условия предприниматель может предложить заказчикам.

Спрос также подвержен колебаниям. С одной стороны, на него влияет интенсивность строительства в регионе. С другой – сезонность. В зимний период активность застройщиков снижается. Однако, начав подготовку к открытию производства осенью, уже весной можно рассчитывать на первых клиентов. Особенно, если предприниматель заранее позаботится о налаживании контактов с оптовыми покупателями.

Как самостоятельно изготовить блоки?

Обычно пенобетон производится по довольно простой схеме:


Схема производства пеноблоков

  • готовится цементно-песчаный раствор с определенными характеристиками;
  • формируют смесь из пенообразователя;
  • готовят смесь пенобетона;
  • из готового раствора формируются блоки.

Пропорции применяемых материалов всегда зависят от плотности пенобетона, которую необходимо получить на выходе. Она может варьироваться от 200 до 1500 кг/куб. м.

Для получения материала со средней плотностью рекомендуется приготовить раствор, где соотношение основных ингредиентов будет составлять:

  • песок – 1 часть;
  • цемент – 1-1,5 части;
  • пенообразователь – 4 г на 1 кг цемента;
  • вода – по необходимости.

Технология изготовления цементного раствора

Для приготовления цементного раствора для пенобетона придерживаются следующих правил:


Ориентировочные пропорции смеси для пенобетона

  • применяют чистый цемент с марочной прочностью М400, М500. Через сито с размером ячеек 008 должно проходить 85% материала;
  • используют песок без глинистых включений, который устойчив к агрессивному внешнему воздействию;
  • допускается применение водопроводной воды, но она не должна содержать кислотных и солевых примесей.

После подготовки необходимых ингредиентов приступают к их смешиванию с использованием специального генератора. Необходимо получить раствор с равномерной структурой.

Приготовление пенообразователя

Для изготовления пеноблоков своими руками можно использовать пенообразователи, которые продаются в готовом виде или попробовать создать эту смесь самостоятельно. Чтобы это сделать, необходимо подготовить следующие материалы:

  • едкий натр – 150 г;
  • столярный клей – 60 г;
  • канифоль – 1 кг.

Указанные ингредиенты сначала измельчают, потом смешивают до получения смеси с однородной консистенцией. Полученный раствор добавляют в ранее приготовленный бетон.

Необходимо запомнить, что указанным способом получают концентрированный пенообразователь. Его обязательно смешивают с водой. В зависимости от требуемой плотности пенобетона, расход пенообразователя составит 0,25-1,2 л на 1 куб. м бетона.

Пенообразователь для пенобетона своими руками

Состав пенообразователя:

  • каустическая сода (едкий натр) – 0,15 кг;
  • канифоль – 1 кг;
  • столярный клей – 0,06 кг.

Технология изготовления несколько трудоемкая и занимает много времени. Поэтому целесообразна только при значительных объемах работ.

Как сделать пенообразователь для пенобетона в домашних условиях

Приготовление предусматривает выполнение двух этапов:

  1. смешивание клеевого раствора. Для этого кусочки сухого клея заливаются водой (1:10) и оставляют на сутки. За это время клей немного разбухнет, но будет держать форму. Поэтому, емкость с водой и клеем нагревают до 60 °С (при постоянном перемешивании). Клеевой раствор готов, когда все кусочки растворились и образовали однородную массу;
  2. приготовление канифольного мыла. С этой целью натр доводят до кипения. Затем в него постепенно вводят канифоль. Процесс кипячения займет около 2-х часов до полного растворения канифоли.

Примечание. Канифоль следует предварительно раздробить.

Оба состава смешиваются, когда канифольное мыло остынет до 60 °С.

Примечание. При смешивании канифольное мыло вливают в клеевой раствор. Пропорция для смешивания 1 : 6.

Статья по теме: Колыбель подвесная своими руками: как сделать?

Полученную смесь заливают в пеногенератор и получают пену высокой плотности. Оптимальной для использования считается пена плотностью 80 гр/дм.куб. Использование менее плотной (более воздушной пены) ухудшит качество блока и приведет к быстрому его разрушению.

Примечание. Проверить качество пены, можно наполнив ею ведро. После переворачивания ведра пена должна удержаться внутри.

Схема производства пеноблоков показана на рисунке.

Схема производства пеноблоков

Отметим, что подобно первому блину, первые пенобетонные блоки обычно также выходят комом. Этому есть несколько причин:

сложность дозирования составляющих компонентов в растворе;

повышенное/пониженное содержание воды в растворе;

повышенное содержание пенообразователя в растворе. Его расход не должен превышать 1,5 л. на 1 м/куб.

экспериментальное определение времени для набора прочности блоками;

режимом сушки готовых (расформованных) блоков.

К сожалению, подобные эксперименты не только продлевают время строительства, но приводят к дополнительным расходам. Однако, как свидетельствуют пользователи, они вполне оправданы. Тем более что, дефектные пеноблоки могут быть использованы в качестве засыпки под пол, а б/у оборудование для производства пенобетона можно продать.

Примечание. Как показывает практика, лучше делать конструкционные пеноблоки (марки D-900 и выше). Они содержат меньше пор, по сравнению с теплоизоляционными, и новичкам их изготавливать проще.

Какое оборудование для изготовления пенобетона следует приобрести?

А теперь от слов переходим к действию. Чтобы открыть бизнес вам потребуется специальное оборудование для производства пеноблоков. Для своих расчетов мы будем производить пеноблоки классическим способом. Достаточный набор оборудования включает в себя:

  • виброгрохот – для просеивания материалов;
  • смеситель;
  • дозатор воды;
  • устройство для подачи смеси;
  • парогенератор (если не использовать баротехнологию);
  • компрессор;
  • шланг для подачи готового раствора;
  • набор форм, опалубка.

В среднем на оборудование планируем потратить 300000 рублей. Объем производства 5м3 за 8-ми часовой рабочий день (140 пеноблоков 600*300*200).

Чтобы получить 1 куб.метр пенобетона потребуется: 310 килограмм цемента М500, 210 кг песка, 105 литров воды, 0,6 литра пенообразователя, смазка для формы 0,5 литра, ускоритель твердения 0,5кг.

Пенообразователь можно сделать самим. Для 1м3 пенобетона – столярный клей 0,063кг., каустическая сода 0,016 кг., канифоль 0,06кг. Более подробно о самодельном пенообразователе можно почитать в интернете. В нашем расчете мы будем использовать покупной пенообразователь.

Целесообразно для вашего бизнеса подойдет установка для производства пенобетона комплектная, в которую входит все необходимое оборудование. Такой комплект можно купить даже с рук (б/у) не в ущерб будущему качеству.

Формы для пеноблоков своими руками

Формовочная емкость может быть изготовлена из любого материала: фанеры, металла, пластика. Главное требование, материал не должен деформироваться в процессе заливки раствора.

Изготовление формы предполагает прохождение двух этапов:

  1. расчет формы для пенобетона;
  2. изготовление формы для пенобетона.

Как правильно рассчитать размер формы для пеноблоков?

Строительные блоки (стеновые) обычно производятся в таком соотношении (пропорции) длина : ширина : высота – 4 : 2 : 1. Такое соотношение является оптимальным, поскольку позволяет выполнить перевязку рядов кладки без подрезки блоков. Таким образом, если глубина формы 150 мм, то ее ширина и длина будут соответственно равна 300 и 600 мм.

Для частного производства пенобетонных блоков, целесообразно использовать форму, позволяющую одновременно изготавливать до 30 пеноблоков.

Обратите внимание, длина формы будет длиннее, чем суммарная длина блоков. Это обусловлено тем, что перегородки в форме имеют определенную толщину

Примечание. Лучше устанавливать перегородки таким образом, чтобы плоскость наибольшей площади оказалась сверху. Таким образом, обеспечивается более быстрое высыхание блока и равномерный набор прочности пенобетона. По этой же причине не рекомендуется делать многоуровневые формы.

Что нужно для производства

Производить пенобетонные блоки возможно, но для того необходим комплект оборудования и различных приспособлений:

  • Опалубка для заливки пенобетона и формирования блоков заданных размеров;
  • Пеногенератор с соответствующими техническими параметрами;
  • Компрессор;
  • Бетономешалка с достаточной вместимостью.

Наличие такого комплекта приносит отличные результаты производителям – обычная смена – это 3 кубических метра пенобетонных блоков. Так что неделя активной и продуктивной работы, и будет готовое количество пенобетонных блоков для постройки несущей стены.

Одним из важных агрегатов, входящих в оборудование для изготовления пеноблоков, является пеногенератор, формирующий пенный раствор, поступающий затем в опалубку или в формы. Этот агрегат выгоднее и проще сделать самостоятельно, если иметь необходимые комплектующие.

Классический пеногенератор состоит:

  • Из корпуса с тонкой металлической сетки,
  • Емкости нужного объема,
  • Комплекта шлангов,
  • Компрессора.

Планируем изготовить пеноблоки своими руками – выбираем способ изготовления

Регулятор скорости вращения

Как уже отмечалось, качество пенобетона будет зависеть от многого, поэтому разные режимы работы оборудования можно предусмотреть еще по ходу его изготовления. Будет совсем нелишним, если вы попробуете использовать многоступенчатый шкив. Так вы обеспечите изменение скорости вращения вала в смесительной машине.

Этого же можно добиться и путем изменения подачи тока на электродвигатель, однако такое решение можно назвать сомнительным. Электродвигатель при изменении силы тока быстро выйдет из строя. А вот при использовании двигателя внутреннего сгорания добиться изменения скорости вращения вала можно с помощью обычного акселератора. Оптимально использовать оборудование, оснащенное таким двигателем, в местности, где подача тока затруднена.

Пенообразователь для пенобетона своими руками

Состав пенообразователя:

  • каустическая сода (едкий натр) – 0,15 кг;
  • канифоль – 1 кг;
  • столярный клей – 0,06 кг.

Технология изготовления несколько трудоемкая и занимает много времени. Поэтому целесообразна только при значительных объемах работ.

Как сделать пенообразователь для пенобетона в домашних условиях

Приготовление предусматривает выполнение двух этапов:

  1. смешивание клеевого раствора. Для этого кусочки сухого клея заливаются водой (1:10) и оставляют на сутки. За это время клей немного разбухнет, но будет держать форму. Поэтому, емкость с водой и клеем нагревают до 60 °С (при постоянном перемешивании). Клеевой раствор готов, когда все кусочки растворились и образовали однородную массу;
  2. приготовление канифольного мыла. С этой целью натр доводят до кипения. Затем в него постепенно вводят канифоль. Процесс кипячения займет около 2-х часов до полного растворения канифоли.

Примечание. Канифоль следует предварительно раздробить.

Оба состава смешиваются, когда канифольное мыло остынет до 60 °С.

Примечание. При смешивании канифольное мыло вливают в клеевой раствор. Пропорция для смешивания 1 : 6.

Полученную смесь заливают в пеногенератор и получают пену высокой плотности. Оптимальной для использования считается пена плотностью 80 гр/дм.куб. Использование менее плотной (более воздушной пены) ухудшит качество блока и приведет к быстрому его разрушению.

Примечание. Проверить качество пены, можно наполнив ею ведро. После переворачивания ведра пена должна удержаться внутри.

Схема производства пеноблоков показана на рисунке.

Схема производства пеноблоков

Отметим, что подобно первому блину, первые пенобетонные блоки обычно также выходят комом. Этому есть несколько причин:

сложность дозирования составляющих компонентов в растворе;

повышенное/пониженное содержание воды в растворе;

повышенное содержание пенообразователя в растворе. Его расход не должен превышать 1,5 л. на 1 м/куб.

варьированием времени замеса;

экспериментальное определение времени для набора прочности блоками;

режимом сушки готовых (расформованных) блоков.

К сожалению, подобные эксперименты не только продлевают время строительства, но приводят к дополнительным расходам. Однако, как свидетельствуют пользователи, они вполне оправданы. Тем более что, дефектные пеноблоки могут быть использованы в качестве засыпки под пол, а б/у оборудование для производства пенобетона можно продать.

Примечание. Как показывает практика, лучше делать конструкционные пеноблоки (марки D-900 и выше). Они содержат меньше пор, по сравнению с теплоизоляционными, и новичкам их изготавливать проще.

Пенобетон – современный материал с массой эксплуатационных преимуществ

Пеноблоки за счет ряда уникальных свойств идеальны для строительства малоэтажных домов. Изделия из пенобетона характеризуются:

  • Высокой экологичностью. В их состав входят исключительно природные, полностью безопасные компоненты.
  • Отличным теплоизоляционным потенциалом. Блоки состоят из ячеистого бетона, заполненного воздухом. Такая структура материала не позволяет попадать жаре внутрь дома летом и не выпускает тепло наружу зимой.
  • Простотой монтажа. Пеноблоки легко обрабатываются, разрезаются по заданным размерам и устанавливаются своими руками.
  • Эксплуатационной надежностью. Материал не боится химвоздействий, хорошо противостоит атмосферным осадкам.
  • Пожаробезопасностью. Перегородка из 15-сантиметровых по толщине пеноблоков не загорается в течение 3–4 часов.
  • Повышенной прочностью и малым весом. Масса пенобетонных изделий в 2,5 раза меньше, чем у стандартных кирпичей. За счет этого на основание постройки оказывается минимальная нагрузка. Можно неплохо сэкономить на обустройстве фундамента. А высокая прочность пеноблоков обеспечивает нагрузку на сжатие до 100 килограмм на каждый кубический сантиметр.


Пенобетон примечателен повышенной прочностью и малым весом Также среди достоинств пенобетона отметим его отличную шумоизоляцию и повышенный показатель текучести. Благодаря последнему свойству процесс изготовления таких блоков своими руками упрощается и становится доступным большинству домашних умельцев.

Рекомендации для налаживания эффективного производства

Чтобы производство пенобетона было эффективным, необходимо придерживаться таких рекомендаций:


Устройство формы для пеноблоков

  • для изготовления форм используют фанеру или металлические листы;
  • перед заливкой бетона формы обтягивают полиэтиленом, а их поверхность обрабатывают специальными составами;
  • сушку готовых изделий выполняют на протяжении 48 часов при температуре 60°С;
  • блоки разрешается извлекать из форм после их полного схватывания;
  • для ускорения застывания пенобетона можно вводить в его состав хлористый кальций в соотношении 1-2% от всего объема;
  • для приготовления рабочих растворов желательно использовать воду с температурой 30°С;
  • материал должен некоторые время находиться на поддонах, после чего возможно его применение.

Методы изготовления блоков

Небольшое производство потребует первоначально всего около 300 000 рублей, необширный штат рабочих и минимальную площадь для мини-цеха.

Технологии приготовления смеси

Схема баротехнологического способа.

Первым является баротехнологический метод. Считается наиболее экономичным, так как не требует больших затрат на оборудование. Малые фирмы и предприятия предпочитают именно его.

Технология такова.

  1. В специальный смеситель отправляются вода, песок, цемент, убыстрители затвердения и пенообразовательный состав.
  2. После туда впускается воздух.
  3. Компоненты тщательно перемешиваются.
  4. Готовую смесь под высоким давлением подают в отливочную форму для пеноблоков, где она приобретает окончательный вид и затвердевает.

Процесс настолько прост и недорог, что мини-производство своими руками и силами сможет открыть практически каждый.

Но есть и несколько отрицательных пунктов, это:

  • невысокая прочность готовой продукции, из-за большой доли воды в смеси;
  • поры получаются слишком крупными, что также сказывается на прочности материала;
  • синтетические добавки и пенообразователи, обязательно добавляемые в смесь, сказываются на экологичности продукции.

Парогенератор.

Второй способ – это применение парогенератора. Хотя в этом случае имеет место более высокая стоимость оборудования для производства пеноблоков, продукция получается более качественной. Здесь есть возможность с помощью дозатора вводить компоненты в оптимальных пропорциях.

Причем, вначале в смеситель отправляются сухие составляющие (песок и цемент), а затем добавляются жидкие (вода, необходимые добавки). При смешивании в емкость вводится пена, и все соединяется окончательно.

Плюс метода в том, что возможно дозировать в любой пропорции компоненты, таким образом, делая блоки заданной прочности. Полуфабрикат под давлением попадает в формы, где приобретает окончательную конфигурацию и нужную плотность.

Способы формовки изделий

Форма для литья блоков.

  1. Технология литья. В этом случае смесь заливается в специальные формы кассетного типа из металла. Самыми востребованными размерами принято считать формы высотой в 60 см. Как плюсы можно рассматривать простоту технологии, а также приемлемую стоимость оборудования. Среди минусов – частое несовпадение блоков по размерам, нередкий брак в геометрии. Это происходит, если используются самодельные некачественные формы, цена на которые намного ниже, чем на изготовленные профессионально. Нередко несоблюдение технологии приводит к браку, неровные углы возникают из-за недостаточной просушки блока. Ускоряя процесс, недобросовестный изготовитель вытаскивает изделие из формы раньше положенного срока.
  2. Способ резки. Состоит из двух этапов формовки – отливки готовой смеси в очень большую форму, далее — распалубка и нарезка на блоки нужного размера. В результате получается материал с очень точными геометрическими формами и размерами. Для нарезки используют цепные и ленточные пилы, а также струны.

Сделай сам

Для того чтобы изготовить все необходимые устройства для создания пеноблоков, следует детально изучить технологический процесс производства, и уже на его основании подобрать нужные агрегаты. При этом следует учитывать, что не все элементы стоит изготавливать самостоятельно, поскольку определенные детали проще купить в готовом виде. Это будет намного быстрее и дешевле.

Готовая пена, предназначенная для смешивания с цементным раствором

Процесс изготовления

Обычно оборудование для резки пеноблоков и нужно только при монтаже, поскольку изготовление данного строительного материала производится в специальных формах.

  • Для начала необходимо приготовить смесь. Ее делают из песка, цемента, воды и специального вспененного вещества.
  • Сначала создают цементный раствор, который готовят в пропорции указанной на инструкции к вспенивающему веществу.
  • Далее разводят в пенообразователе приобретенный состав с водой и добавляют готовую пену в раствор.
  • После этого необходимо перемешивать полученную смесь еще несколько минут до получения однородной массы.
  • В итоге полученную смесь разливают по формам и дают ей застыть.

Стоит отметить, что пеноблоки и оборудование для их производства могут иметь различные технические характеристики, поэтому описание производства дано приблизительное, чтобы понять его основы.

Конструкция формы

Форма

Данную часть оборудования лучше всего изготавливать самостоятельно.

При этом можно задать любые габариты для будущих изделий или придать им специфическую форму.

  • Для изготовления лучше всего использовать листы металла, поскольку остальные материалы очень быстро изнашиваются.
  • Из них сваривают форму для пеноблока на несколько ячеек, каждая из которых соответствует блоку.
  • При этом стоит помнить, что сварные швы должны располагаться снаружи, чтобы готовую продукцию можно было извлекать без помех.
  • Стоит отметить, что если продается б у оборудование для пеноблоков, то форма, изготовленная из металла, будет самой работоспособной частью, которая сохранит все свои первозданные качества.

Небольшая бетономешалка станет незаменимым инструментом для профессионального строителя, особенно при создании пеноблоков

  • Формы для пеноблоков
  • Оборудование для производства пеноблоков
  • Как делают пеноблоки

Смеситель

Для создания данного агрегата может понадобиться масса разных устройств, цена которых довольно высока. Именно поэтому в качестве замены мастера рекомендуют использовать обычную бетономешалку. При этом стоит отметить, что она пригодиться не только для изготовления блоков, но и для их последующего монтажа.

Также смеситель можно заменить емкостью, в которую устанавливают дрель со специальной насадкой-миксером. Однако производительность и качество такого устройства оставляет желать лучшего.

Любительское фото готового пенообразователя

Пенообразователь

Данная деталь оборудования является одной из основных, поскольку именно она служит для создания пены. Поэтому многие мастера предпочитают ее приобретать в магазине, а не делать своими руками.

На самом же деле создать такое устройство довольно просто:

  • Для начала понадобится большая и герметичная емкость в виде бочки.
  • В нее нужно будет загружать воду и вспенивающее вещество.
  • После этого к нижней части емкости подсоединяют компрессор, а в верхней области делают выходное отверстие.
  • При этом на входе воздуха в бочку устанавливают вентиль, который будет регулировать подачу вещества.
  • Выходное отверстие также соединяют с компрессором через тройник, на сторону воздушной подачи которого также монтируют вентиль.
  • В итоге получается система с двумя клапанами, которые регулируют количество кислорода и жидкости на выходе.
  • Далее инструкция по производству пеноблока требует, чтобы готовая смесь прошла через решетку с мелкими отверстиями, в результате чего и образуется пена. Поэтому на выход из тройника устанавливают специальную насадку. В качестве нее можно использовать автомобильный глушитель с установленной в него решеткой или ячеистым материалом.

Принцип работы пенообразователя

Растворы, применяемые при изготовлении пеноблоков

Таблица показателей пенобетона

Цемент любых марок от 200 до 600.Дозировок — великое множество.

Для плотного, тяжелого блока

  • Цемент — 2,4 ц; песок — 19,5 ц; вода — 110 литра.
  • Цемент — 2 ц; песок — 9,2 ц; щебень — 9,8 ц; вода — 100 л.
  • Цемент — 2,3 ц; кирпич битый — 9,9 ц; песок — 5,4 ц; вода – 100 л.
  • Цемент — 2,5 ц; керамзит — 7,2 ц; вода — 90-130 л.
  • Цемент — 2 ц; угольный или сланцевый шлак — 9,6 ц; вода – все те же 90–130 л.
  • Цемент — 2,6 ц; опилки — 1,5 ц;песок – 11 ц; вода – уже указанное выше количество.

Для легкого блока

Соотношение цемента и наполнителей соответственно 1:8 и 1:9, но увеличение количества цемента делает блоки прочнее.

Рентабельность

  • Для изготовления необходимо электропитание 380 В; на производство блоков из смеси 160 литров затратим 5 кВт.
  • 1 кубометр пенобетона потребует 2,5 кВт в течение 30 минут. Учтем расходы на цемент, все остальные ингредиенты – это всего четвертая часть от стоимости цемента.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
