Виды обвязки
Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.
Существуют следующие виды:

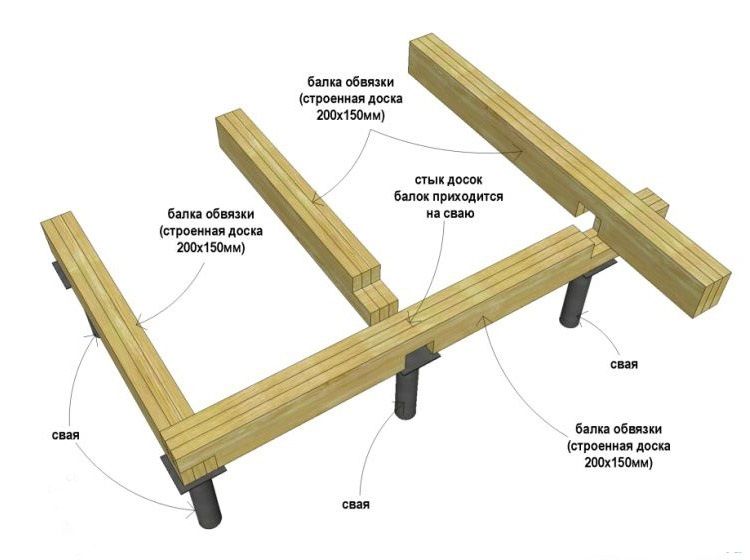

Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Металлический ростверк
Обвязка металлом требует использования сварных работ.
С точки зрения монтажа она обладает заметными преимуществами:
- Высокая скорость соединения.
- Прочность, устойчивость ко всем возможным нагрузкам.
- Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.
Наряду с достоинствами, металлическая обвязка обладает недостатками:
- Склонность металла к коррозии.
- Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
- Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.
Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.
Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.
Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.
Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.
ВАЖНО!
Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.
Бетонная
Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.
Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.
При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.
Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.
Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.
Достоинствами такой конструкции являются:
- Обеспечение максимальной несущей способности системы.
- Независимость от климатических или погодных условий.
- Относительно низкая потребность в периодическом обслуживании.
- Долговечность, надежность материала.
Недостатками бетонных элементов являются:
- Сложность создания, необходимость выполнения разных последовательных этапов работ.
- Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
- Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.
Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат
ОБРАТИТЕ ВНИМАНИЕ!
Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.
Виды перевязки
В настоящее время известны несколько типов, таких как:
- деревянным брусом;
- металлическим швеллером;
- двутавром или балкой;
- железобетоном.
Соединение столбов лентой может быть исполнено, как над землей (от 15 до 30 см над уровнем почвы; применяются на пучинистых грунтах), лежащий на почве, так и в погруженный в грунт (в настоящее время почти не применяют данный тип).
Обвязка свайного фундамента брусом
При строительстве своими руками малоэтажного дома, хозяйственной постройки, бани из строительных материалов средней тяжести (каркасных или щитовых) отличным решением станет обвязка деревянным брусом.
Ростверк ложится на столбы или сваи сверху, применяют самый распространённый размер заготовки из бруса размером 150х150 или 200х200, так как стоимость таких пород в несколько раз дешевле лиственных, причем прочностные показатели и срок эксплуатации изделий из разных пород абсолютно идентичные.
Перед установкой поверхность деревянного изделия следует обработать антисептиком для предотвращения гниения заготовки, а затем покрыть гидроизоляцией (чаще других применяют битумные смеси). Обвязка фундамента брусом должна быть исполнена в правильной последовательности:
- после закручивания свай их необходимо выставить по одному уровню;
- на каждый столб монтируют оголовок;
- следует выполнить гидроизоляцию узлов из бруса;
- бруски между собой соединяют пазами;
- дерево устанавливается по периметру всего фундамента на оголовки столбов таким образом, чтобы бруски скреплялись в местах оголовок;
- следует проверить правильность углов и уровень ростверка из бруса;
- крепление бруса к винтовым сваям осуществляется специальными саморезами.
Обвязка винтовых свай швеллером
Чаще других ростверком служит двутавровая планка или швеллер. Точный подбор определенного размера профильной трубы зависит от расчетных показателей самого основания. Перемычка из двутавровой балки отлично справляется с сжимающими нагрузками, обеспечивает большую жесткость скрепления столбов, поэтому ее целесообразнее применять, чем другие виды перемычек.
Когда столбы обвязывают двутавром, планку одного и того же сечения следует прокладывать по всей длине основания, стандартно используют изделия сечения № 20. Швеллер принято прокладывать под основные стены сечением № 30, под другие – № 20.
Технология установки железной перемычки:
- столбы следует выравнивать по высоте;
- верхний слой металлической заготовки необходимо покрыть составом с антикоррозийными свойствами;
- железные изделия монтируют на столбы, стыки заготовок следует прокладывать на сваях; при использовании двутавра в качестве обвязочного материала; места стыков в углах необходимо отрезать под углом 90 градусов;
- в местах угловых соединений швеллер необходимо обрезать таким образом, чтобы при стыковке получился угол 90 градусов;
- балки необходимо закрепить при помощи сварки к столбам, стыки также следует заварить.
Железобетонное перекрытие
Главным минусом можно считать сложность возведения лент перекрытия и длительность процесса устройства. Ведь начать возводить стены своими руками возможно не раньше, чем через 30 дней с момента заливки ростверка.
Перекрытие из железобетона следует возводить по правилам:
- сваи следует выставить по одному уровню;
- необходимо возвести деревянный короб для бетона, чтобы раствор не убегал, внутреннюю часть опалубки требуется проложить пергаментной бумагой;
- каркас ростверка следует возвести из рифленой арматурной проволоки сечением 10-12 мм; основные горизонтальные прутья необходимо скрепить соединительными перегородками (вертикальными и продольными); элементы скелета требуется перевязывать специальной проволокой;
- арматурный каркас помещается в короб таким образом, чтобы отступ от всех краев опалубки был 6-7 см;
- железный скелет ростверка крепится с арматурой свай при помощи сварного соединения;
- следует применять для заливки бетонный раствор класса М-300;
- опалубка разбирается только после полного схватывания бетона не раньше, чем через 30 дней с момента заливки. Подробнее о монтаже железобетонного ростверка на винтовые сваи смотрите в этом видео:
Зачем нужна обвязка свайного фундамента
Ростверк — это конструкция, соединяющая столбы установленных в землю свай по периметру основания а также по контуру расположения внутренних стен дома.
Если установить дом непосредственно на отдельно стоящие сваи, укомплектованные оголовками, конструкция фундамента, по сути, не будет является единой системой — на каждую сваю будет оказываться разная внешняя нагрузка, в результате чего такой фундамент очень быстро «поведет».
Совет эксперта! Наиболее экономичной и простой в обустройстве является обвязка брусом, наиболее прочной и надежной — обвязка железобетонной лентой. |
Рис 1.2: Дом на фундаменте из забивных ЖБ свай с ростверком из бруса Благодаря наличию ростверка, жестко связывающего сваи в единую конструкцию, расположенные в земле столбы получают дополнительную устойчивость к негативному воздействию грунта. Они становятся невосприимчивыми к сдвигам почвы, сезонному пучению и выталкивающим нагрузкам.
Выполнив обвязку свайного фундамента вы получаете гарантию того, что основание вашего дома будет прочным и надежным, а качественный фундамент, как известно, является основным условием, определяющим долговечность любого строения.
Обвязка: виды и краткая характеристика
Схема обвязки винтового фундамента брусом.
Использовать этот вид обвязки лучше всего при возведении дома из дерева либо при строительстве бани. При выполнении обвязки обязательным условием является выравнивание винтовых свай по уровню, без допущения перекосов. Иначе вам придется уравнивать сваи, используя брус, производя его распил там, где это необходимо и на соответствующее значение глубины.
Для стыковки частей бруса нужно предварительно сделать распилы с обеих сторон
Обратите внимание, что один из распилов делается в верхней части, другой – в нижней. Далее происходит стыковка частей бруса с соблюдением прямого угла
Обрабатывают стыки, образовавшиеся между распилами с помощью джута.
Для выполнения обвязки из бруса вам могут понадобиться следующие инструменты:
- электрическая пила;
- уровень;
- рулетка.
А еще запаситесь помощниками, они вам обязательно пригодятся, так как в одиночку очень тяжело выполнять обработку бруса и переносить его на место установки.
Еще один популярный вариант обвязки подразумевает использование для этих целей швеллера. Такой способ помогает сделать конструкцию фундамента более жесткой. Но не забудьте, если ваше строительство носит крупные масштабы (большая площадь фундамента), то выполнение обвязки швеллером потребует от вас привлечения спецтехники (крана). Именно в связи с этим обстоятельством в стройках частного характера не очень часто используют обвязку при помощи металлического швеллера.
Схема возведения свайного фундамента.
- При выборе швеллера в качестве обвязки не забудьте о крепежах. Специалисты рекомендуют комбинировать виды соединения и наряду со сваркой применять еще и болты либо заклепки.
- И еще один нюанс: при устройстве обвязки металлическим швеллером нужно всерьез задуматься о том, как защитить металл от воздействия коррозии.
Всем известно, что в пространстве между почвой и платформой фундамента имеется воздушная прослойка, а это однозначно приводит к тому, что появляется влага, чаще всего в межсезонье. А эти обстоятельства естественным образом приводят к возникновению коррозийных процессов на поверхности металла. Но если вы заранее побеспокоитесь о профилактике коррозии, то избежите появления этих проблем. Используйте для обработки готовой конструкции грунтовочные составы, антисептики и другие средства, направленные на борьбу с коррозией.
Обвязка из бруса не является исключением в этом случае, так как тоже достаточно восприимчива к влаге. Она должна быть обязательно обработана при помощи специальных антисептических веществ, либо креозота. И тогда, из чего бы ни была выполнена обвязка (швеллером или брусом), она прослужит вам верой и правдой долгие годы, а вы не будете переживать за исправность состояния вашего фундамента.
Преимущества и недостатки
Обвязка свайно-винтового фундамента швеллеров имеет свои плюсы и минусы.
Преимущества обвязки швеллером свайно-винтовых конструкций:
- Высокая несущая способность свайного фундамента, укрепленного обвязкой швеллером.
- Повышенная жесткость конструкции.
- Увеличение срока службы фундамента.
- Отсутствие перегрузки постройки за счет небольшого веса конструкции.
- Быстрота возведения и доступная стоимость материалов.
К недостаткам стоит отнести такие факторы:
- увеличение стоимости монтажных работ за счет цены самих материалов и за счет обработки швеллера и уголков;
- необходимость постоянного контроля за процессом возведения во избежание ошибок.
Как правильно выбрать материал обвязки?
При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.
Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.
Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.
Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.
Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.
Обвязанный брусом фундамент
К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.
Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.
Обвязка швеллером
Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.
Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.
При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.
Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.
Обвязанные швеллером сваи
Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.
Самостоятельная обвязка брусом
Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.
После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.
Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.
Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.
Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.
Как продлить срок эксплуатации обвязки?
Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.
Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.
Рекомендации специалистов
- Чтобы обеспечить длительный срок эксплуатации конструкции, необходимо провести обработку всех частей металлического фундамента антикоррозийными защитными составами.
- Скрепление частей ростверка в ходе обвязки свайно-винтового фундамента лучше проводить комбинированным способом – сваривание, анкерное соединение, болты.
- Ширина швеллера для ростверка должна быть не меньше 14см.
- Процесс сварки оголовков опор и швеллера обязательно должен завершаться зачисткой и обработкой швов защитным составом с антикоррозийными свойствами. Затем стык дополнительно обрабатывают с помощью битумной мастики или краски.
- Если швеллер располагается близко к земле, то по периметру в пределах расположения ростверка производят выемку грунта на 0,15-0,25см. В образованную траншею засыпают щебенку и песок.
Как правильно обвязать свайный фундамент | Город свай
Винтовые сваи и использование швеллера
Устанавливают швеллер на винтовые сваи несколькими способами все зависит от выбранного проекта возводимого строения и способа монтажа венца на швеллер.
Швеллер на винтовых сваях
Неправильный монтаж швеллера на винтовую сваю
Учитывая, что фундамент это основа будущего здания очень важно произвести монтаж правильно не допустив погрешностей и ошибок. Устанавливая швеллер на боковую грань или двутавровую балку важно не только закрепить ( проварить электродуговой сваркой ) металл к верхней части винтовой сваи, следует учесть, что металл балки должен полностью перекрывать ствол сваи
Если этого не сделать, то свая будет подвержена попаданию влаги внутрь. При монтаже двутавра и швеллера на боковую грань разумнее монтировать на оголовок, это позволит придать большую жесткость конструкции.
Правильная установка швеллера на винтовые сваи
Использование швеллера разного размера
Возможно использование комбинированного швеллера. Использование швеллера разного размера. Но следует учитывать разницу в размерах. Применение швеллера необходимо при ремонтных работах по фундаменту, при подъеме дома и установки на винтовые сваи. Использование швеллера при монтаже пристроек к уже существующему строению, к примеру веранда.
В зависимости от способа установки швеллера к нему крепится брус ( если возводимое строение предусматривает использование дерева ). Если строится гараж на винтовых сваях, ангар и подобные металлические конструкции, то без использования швеллера не обойтись.

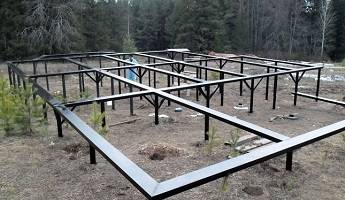

Обвязка швеллером
Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.
Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.
К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.
По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.
Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.
Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.
