Для чего необходимо и как правильно произвести обвязку свайного фундамента уголком?

Виды столбчатых фундаментов

Обвязка свай ростверком.

В процессе работы мы столкнулись со следующими нюансами. Во-первых, наши сваи, к сожалению, не во всех местах расположены идеально в связи с тем, что при бурении в земле мы наткнулись на массу неприятных инородных тел, из-за которых приходилось сдвигать расположение свай. Таким образом, у нас появились места, где сваи находятся достаточно близко к опалубке и места для установки каркаса ростверка просто не было. В этих местах мы срезали арматуру и связывали её при помощи П-образных деталей с удлиненными концами не менее 50 см в разные стороны. Ниже на фото можно увидеть, как это выглядит в реальности.

Нюансы при армировании ростверка.

В одном месте свая у нас из-за находящейся в земле плиты перекрытия ушла достаточно сильно, но так как на весь дом у нас получилось 36 буронабивных свай, что, по мнению большинства, считается более чем достаточно, то особенно переживать мы не стали. При этом все сваи для несущих стен были в полном порядке, что не могло не радовать.

Затем последовала наша инициатива. Это был как раз тот момент, когда мы действовали во благо своей совести и нервной системы =) Мы решили помимо всей универсальной вязки каркаса, которая была уже выполнена, усилить углы и связки арматуры, торчащие из свай с нашим ростверком.

Как мы усилили жесткость углов ростверка. Для создания жесткости мы добавили в конструкцию вязки углов еще арматурные уголки со сторонами по 40 см, 4 штуки, которые можно увидеть ниже на фото. Уголки мы соединяли с арматурой, торчащей из свай, и каркасом ростверка. Прихватывали примерно в 3-х местах.  А также 1 уголок мы использовали для крепежа внешней части угла ростверка. Это также видно на фото ниже.

Со всеми сваями была идентичная ситуация. Все 36 свай мы вязали к ростверку при помощи аналогичных уголков. Вязальную проволоку старались не жалеть, так как это лишний повод успокоить свою совесть и быть уверенным в надежности нашего ростверка.

Перечисленными выше способами мы придали большую прочность нашей конструкции, отвечающей за надежность всего будущего дома. Надеемся, что наши советы Вам помогут в стройке, а наше видео даст ответы на оставшиеся вопросы.

Кстати говоря, не забывайте про фиксаторы арматуры, которые необходимо надеть после полного изготовления каркаса. Эта важная мелочь может спасти от многих неприятных моментов, которым мы посветили одну из наших статей.

Армирование ростверка. Углы, сваи, шахта.

И напоследок о самом главном. Сколько стоит каркас ростверка, сделанный своими руками? Отвечаем. По нашим расчетам цена нашего каркаса монолитного ростверка составила примерно 18 000 рублей. Отличное сочетание оптимальной цены и качества, в котором Вы уверены.

P.S. Заключительную часть статьи про ростверк можно прочитать ТУТ.

Видео про армирование свайного ростверка ниже. Приятного просмотра!

И не забывайте подписываться на наш ютуб-канал “Все своими руками”,  наш канал на  и социальные сети инстаграм, в контакте, фейсбук, одноклассниках  всегда рады общению, советам, вопросам и комментариям! Ах да, теперь мы есть на RuTube  и в .

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Обвязка фундамента из бруса

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

   На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.

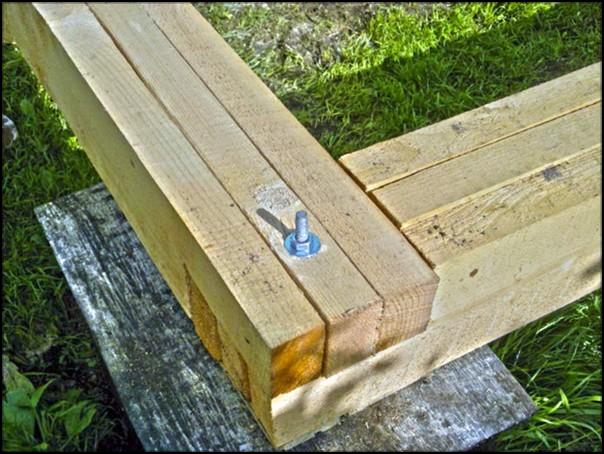

3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

   Готовая деревянная опалубка на бетонных сваях.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Виды обвязки и какую лучше применить

Каркасный дом на винтовых сваях с ростверком из бруса. Полностью отсутствует нижняя обвязка.

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации. Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

• нижняя,
• верхняя.

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации <50 лет.

Пример правильно выполненной нижней обвязки винтовых свай с высокими оголовками.

Стандартная обвязка свай выполняется из таких материалов, как:

• брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
• пакет из 3 досок 50*200 мм;
• швеллер 140—300 мм;
• уголок >50 мм;
• толстостенные профильные трубы;
• два швеллера в паре или двутавр;
• висячий железобетонный ростверк с опорой на сваи.

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает их жёсткость.

Винтовые сваи и использование швеллера

Устанавливают швеллер на винтовые сваи несколькими способами все зависит от выбранного проекта возводимого строения и способа монтажа венца на швеллер.

Швеллер на винтовых сваях

Неправильный монтаж швеллера на винтовую сваю

Учитывая, что фундамент это основа будущего здания очень важно произвести монтаж правильно не допустив погрешностей и ошибок. Устанавливая швеллер на боковую грань или двутавровую балку важно не только закрепить ( проварить электродуговой сваркой ) металл к верхней части винтовой сваи, следует учесть, что металл балки должен полностью перекрывать ствол сваи. Если этого не сделать, то свая будет подвержена попаданию влаги внутрь

При монтаже двутавра и швеллера на боковую грань разумнее монтировать на оголовок, это позволит придать большую жесткость конструкции

Если этого не сделать, то свая будет подвержена попаданию влаги внутрь. При монтаже двутавра и швеллера на боковую грань разумнее монтировать на оголовок, это позволит придать большую жесткость конструкции.

Правильная установка швеллера на винтовые сваи

Использование швеллера разного размера

Возможно использование комбинированного швеллера. Использование швеллера разного размера. Но следует учитывать разницу в размерах. Применение швеллера необходимо при ремонтных работах по фундаменту, при подъеме дома и установки на винтовые сваи. Использование швеллера при монтаже пристроек к уже существующему строению, к примеру веранда.

В зависимости от способа установки швеллера к нему крепится брус ( если возводимое строение предусматривает использование дерева ). Если строится гараж на винтовых сваях, ангар и подобные металлические конструкции, то без использования швеллера не обойтись.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

Дополнительные варианты крепежа обвязки

Есть несколько вариантов дополнительного крепежа для обвязки свайного фундамента. Зачастую применяют хомуты или резьбовое соединение. Хомуты считаются универсальным вариантом во время установки, поскольку подходят для любых свай, вне зависимости от толщины изделий. Резьбовое соединение, как правило, применяется во время сооружения ростверка с применением брусьев большого диаметра.

Применение хомутов

Крепеж хомутами необходим, если сваи не оборудованы фланцами. При этом варианте обустройства сверху опор приваривается металлическая площадка в виде прямоугольника. Затем на ней устанавливается балка обвязки, а хомут, равняющийся ее ширине, крепится сверху планки.

У хомутов обычно П-образный вид, а их окончания находятся по бокам балки. Они соединяются с вертикальной опорой при помощи сварочного аппарата либо предварительно сделанных отверстий под резьбу.

Резьбовое соединение

Крепление с помощью резьбы производится лишь при наличии у свайного фундамента фланца — плоского крепежного элемента с отверстиями для саморезов. Непосредственно метод заключается в крепеже балки ростверка при помощи болтов.

Существуют особенности этого способа крепления:

• между балками и оголовками свай устанавливаются рубероидные листы;
• монтаж и крепеж брусков при помощи саморезов производится в надрезы фланцев;
• не требуется применять пазогребневый монтаж;
• углы с наружной части закрепляются шипами;
• балки крепятся в чашу на углах.

Для увеличения прочности ростверка строители допускают возможность применения одновременно нескольких вариантом крепежа — на хомуты и резьбовое соединение.

Установка винтовых свай своими руками – технология строительства фундамента

Приняв решение построить дом на сваях, следует рассчитать величину нагрузки, которую способны воспринимать спиральные опоры, а также ознакомиться с технологией сооружения фундаментной основы.

Подготовьте все необходимое для погружения свай

При возведении ленточного фундамента следует выполнять работы в следующем порядке:

1. Рассчитать нагрузочную способность свай.
2. Выполнить разметку под фундаментную основу.
3. Определиться с методом завинчивания опор.
4. Подготовить все необходимое для погружения свай.
5. Приобрести свайные опоры в требуемом количестве.
6. Провести антикоррозийную обработку поверхности.
7. Пробурить направляющие скважины под сваи.
8. Завинтить свайные опоры в почву.
9. Обеспечить расположение оголовков в одной плоскости.
10. Залить бетонной смесью полости металлических труб.

Рассмотрим особенности выполнения главных этапов.

Расчет несущей способности винтовых опор

Для расчета нагрузки, которую может воспринимать винтовая свая, необходимо определить величину усилий, передаваемых конструкцией на опорные элементы. Вначале необходимо рассчитать суммарную величину нагрузки, передаваемую строением на фундамент.

Необходимо определить общий вес строительных конструкций

Выполняйте расчет по следующему алгоритму:

1. Определите общий вес строительных конструкций. Масса определяется перемножением объема коробки на удельный вес материалов. К результату прибавляется вес кровли и внутреннего оборудования.
2. Рассчитайте нагрузку, которую передает на поверхность крыши снежный покров. Показатель вычисляется путем перемножения площади кровли на нормативный коэффициент снеговой нагрузки.

Кроме указанных показателей, учитываются также динамическая и ветровая нагрузки. Результат суммирования всех видов нагрузок – величина усилия, действующего на фундамент. Для выполнения расчетов следует начертить план постройки и расположить сваи в угловых зонах, а также под капитальными стенами.

Дальнейший расчет выполните по следующему алгоритму:

1. Определите усилие на одну сваю путем деления нагрузки на суммарное количество опор.
2. Умножьте полученное значение на нагрузочный коэффициент запаса, составляющий 1,2.
3. Подберите сваю необходимой конструкции и размера с учетом нагрузочной способности.

Типы материалов для нижней обвязки

Нижняя обвязка практически всегда выполняется из дерева. Иногда первая обвязка фундамента делается металлической.

Но для каркасных домов это не подходит – слишком большой вес и нагрузка на фундамент, который у «каркасников» обычно достаточно легкий. Поэтому стоит рассмотреть только деревянные пиломатериалы.

Брус

Для начала разберем, как сделать обвязку из бруса, ведь это самый популярный тип. Важную роль играет сечение, которое имеет обвязочный брус (в миллиметрах).

Чтобы сделать обвязку, обычно выбирают сечение бруса 150х150 – нижняя обвязка выходит достаточно прочной даже для двухэтажного каркасного дома.

Иногда повышают до 200х200, чтобы добавить дополнительной устойчивости. А вот использование в обвязке бруса 100х100 не рекомендовано даже в одноэтажных постройках – он недостаточно «вынослив».

Готовясь сделать обвязку из бруса, стоит учитывать его главный недостаток. Материал трескается, если испытывает неравномерную нагрузку (или когда он не полностью высушен). Поэтому обвязывать надо равномерно, чтобы результат был долговечным и надежным.

Обвязка брусом может выполняться из 2 типов бруса:

• клееного (более прочный и крепкий);
• цельного (более дешевый).

При частном строительстве чаще применяют именно цельный брус. Его «мощностей» вполне хватает. Но если возводится двухэтажный дом с полноценным вторым этажом (не мансардой) – лучше отдать предпочтение клееному.

Доска

Обвязка из досок не уступает по прочности брусовой. Обычно выполняется обвязка каркасного дома из доски 150 мм в ширину, а высота варьируется от 75 до 100 мм. Строгих требований к сечению доски нет.

Из достоинств – доски менее подвержены деформации, чем брус, а усушка происходит очень равномерно. Но схема обвязки досками несколько сложнее, и из-за «неквадратной» формы многие опасаются работать с этим материалом, не зная, как его правильно собирать.

Бревно

Нижняя обвязка бревном – еще один недорогой тип, подходящий для каркасного дома. Обвязка фундамента бревнами предпочтительна из-за того, что этот материал хорошо выдерживает:

• нагрузку;
• атмосферные явления;
• перепады температур.

Ощутимый же недостаток – высокая сложность монтажа. Особенно трудно сконструировать узлы нижней обвязки, ведь из-за округлой формы и неправильного сечения бревна приходится намного тщательнее прикреплять к фундаменту. Без специальных навыков справиться с этой работой в одиночку бывает очень затруднительно.

Крепление обвязки из бруса к свайно-винтовому фундаменту

Варианты обвязки

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание.  Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

Обвязка из бруса

Чаще всего выполняется обвязка свайного фундамента брусом. Для этого применяются доски сечением 20×15 см. Если возводимое здание имеет большие размеры, то рекомендуется использовать брус 20×20 см.

Подготовительный процесс к созданию ростверка

Чтобы удобнее было производить дальнейшее строительство, верхушки свайного фундамента оборудуются специальными пластинами квадратного или круглого сечения (оголовками). Их требуется предварительно подготовить:

1. Проделать ряд отверстий (как правило, не более 5 шт.), которые облегчат процесс крепежа обвязки из бруса саморезами по дереву.
2. Установить гидроизоляционный слой на оголовки из рубероидных листов или битумной мастики. В процессе вырезания частей на один оголовок нужно сделать запас по 2 см на сторону.

Слой гидроизоляции защищает деревянные части обвязки от их разрушения влагой. В качестве ее источника, как правило, выступает конденсат, который образуется на холодной стали при колебаниях температуры. Нужно принять все возможные меры, чтобы дерево все время было сухим.

Гидроизоляция между основанием оголовка и древесины не допускает попадание влаги на обвязочную систему. Это значительно повышает период ее эксплуатации и позволяет избежать загнивания.

Крепеж брусьев

Балки должны соединяться под прямым углом. Для определения перпендикулярности измеряют диагонали фундамента, которые обязаны быть одинаковыми.

Пошаговая инструкция крепления брусьев:

1. Монтаж начинают с тех мест, где балки пересекаются между собой. Стыки отдельных элементов обвязки должны находиться на оголовках свай.
2. Соединение брусьев, как правило, выполняется «в пол дерева». В редких случаях применяется боле прочный крепеж «в лапу». Для обеспечения плотности прилегания брусков их торцы нужно обрезать максимально ровно. Места крепления надо дополнительно обработать клеем для древесины.
3. Проверяется уровень ростверка и прямота углов.
4. Крепеж бруска к подошве оголовков производится с помощью болтов с шестигранной головкой, это позволяет закручивать их снизу. Процесс закручивания упрощается предварительным просверливанием на участках крепежа отверстий меньшего размера. Для затягивания болтов применяется торцевой ключ.
5. Внутреннюю балку периметра усиления тоже нужно врезать «в пол дерева». Но вначале бруски на местах соединения оборудуются канавками.
6. Затем обрезается часть торцов, погруженных вовнутрь главной обвязки. Требуется добиться, чтобы врезаемый участок заходил внутрь установленного места для посадки максимально прочно.

Дополнительный крепеж

Для прочности соединения дополнительно устанавливают стальные прутья сечением 10 мм. Это требуется выполнить, если размеров болтов недостаточно для надежного крепления толстых балок. Участком монтажа скоб выбирается верхняя поверхность бруска с противоположной стороны соединительных деталей. Заостренные окончания крепежа требуется вбить в цельные места брусков, которые не оборудованы пазами «в пол дерева».

Полностью вбить скобу сечением 10 мм в дерево иногда сложно, поэтому данный процесс реализуется так:

1. Производится разметка. Для чего крепление необходимо приложить на поверхность балки и пометить карандашом.
2. С учетом линии разметки нужно выпилить канавку размером 1×0.8 см.
3. Участки на поверхности, на которых погружаются ножки, оснащаются отверстиями сечением 7 мм. Это позволяет сохранить материал от растрескивания при забивке скоб.
4. Отверстия и канавки обязательно нужно обработать антисептическими средствами.
5. Производится вбивание скоб, которые обязаны погружаться в поверхность бруска заподлицо.
6. На участках пересечений нескольких балок используется соединение «в пол дерева». Болты в этом случае рекомендуется вкручивать снизу. Устанавливаемые наверху скобы (4 штуки) обязаны образовывать квадрат.
7. Смонтированные скобы не должны выходить за поверхность, в противном случае это создает сложности при последующих этапах строительства.

Проверка горизонтальности

После завершения обвязки брусом свайного фундамента, выполняется проверка установленной конструкции на горизонтальный уровень, для чего применяется водяной.

Допустимая погрешность по диагонали должна составлять не больше 6 мм. Все другие параметры установленной обвязки должны точно соответствовать установленному проекту. Определенные несоответствия нужно учитывать при сооружении стен.

Распространенные ошибки и рекомендации специалистов

Обвязка свайного фундамента может показаться простой работой, но в ней есть много нюансов.

Основные ошибки при монтаже:

соединение уголка внахлест, а не встык – такое соединение не обладает высокой прочностью и надежностью;

выбор недостаточно широкого уголка или его малой толщины;
приваривание лишнего ряда обвязки – не придает большей прочности, но ведет к чрезмерным затратам;
неправильное определение уровня, осей свай.

Такие ошибки и нарушения допускаются не только теми, кто самостоятельно выполняет обвязку. Если внимательно рассмотреть свайные фундаменты, построенные разными компаниями, можно найти те или иные ошибки. Поэтому выбирать компанию нужно тщательно, с изучением ее предыдущих работ, проведенных примерно в тех же условиях, что и на вашем участке.
