Дизайн интерьера мансардных помещений
До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.
Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.
Что должно быть:
- Единый стиль интерьера;
- Одинаковые материалы для отделки;
- Цветовая гамма общая;
- Проект единый;
- Мебель под заказ одинаковая специальная;
Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.
Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.
Монтаж стропильной системы
Предусмотрено два варианта монтажа крыши. Сначала следует установить несущие элементы на стены, находящиеся на разных уровнях. Есть также изделия треугольной формы, которые объединяют стропило, балку и стойку.
Первый этап – установка мауэрлата, который позволяет равномерно распределяет нагрузку на несущие стены. Мауэрлат устанавливается на несущую стену или между балками. Для кирпичных конструкций используются отожженные проволоки, для зданий из пористых материалов – арматура, длина которой равна 2/3 ширины блока. Для сруба и бруса используется анкерный болт.
Следующий этап – установка балок перекрытия, а также стропил. Стропильная нога может опираться на балки перекрытия, она устанавливается на мауэрлат с помощью запила, который выполняют с точностью. При этом зазор между ногой и мауэрлатом должен быть минимальным.
Стропила делаются из сосны, берутся доски толщиной в 50 мм. Дерево необходимо обязательно обработать специальными антисептическими и огнезащитными средствами.
Балки перекрытий укладываются в гнезда, которые готовятся заранее, при этом обрабатываются гидроизоляцией. Чтобы конструкция была более устойчивой, применяются подкосы и промежуточные стойки., которые устанавливаются на балках перекрытий. Чтобы предотвратить прогиб бруса, устанавливаются подстропильные ноги. Их монтируют только в том случае, если ширина пролета равна 4, 5 м. л.
Далее делается обрешетка. Между ними делается шаг, при котором шиферный лист перекрывает две рядом находящиеся рейки. Поверх обрешетки фиксируются карнизные и ветровые планки, водостоки, после чего делают обшивку фронтонов и стен.
Шифер монтируется, начиная с нижних рядов, места стыка закрепляются шиферными гвоздями. Затем следует утеплить кровлю. Раньше в качестве теплоизоляционных материалов использовали стружечный шлак или глинобетон.
Но такие материалы не обеспечивают хорошую теплоизоляцию, поэтому они прекрасно выдерживают дождливую погоду и талого снега. Самым лучшим утепляющим материалов является УРСА. Он прост в использовании и экологичный. Главное – соблюдать правильную технологию укладки.
Рассмотрим основные этапы:
Первый слой укладывается из паро- или гидроизоляционных материалов. 2
Главная цель – обеспечивать сухость и хорошую вентиляцию утеплителя, чтобы материал не портился. Обязательно должен быть защитный пароизоляционный слой
Важно сделать правильную теплоизоляцию, тем более, если в ваших планах – монтаж гипсокартона или натяжных потолков
Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа
Для определения конструкции двухскатной крыши следует учитывать.
- Планировку дома;
- Габаритные размеры;
- Толщину стен;
- Наличие несущей продольной стены.
Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.
Для дома с шириной до 6 м. расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов .
Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов. снежинки соскальзывают под собственным весом.
Профилактика повреждений односкатной кровли
Технологии строительства домов с односкатной крышей
Такие дома можно ставить из разных материалов, применяя соответствующие технологии монтажа. Однако каркасные конструкции стоят особняком.
Их практически не встретишь в России, так как наш человек любит все основательное, но в Европе на такие постройки настоящий бум. Удивительно, но используют их преимущественно в северных регионах этой части света.
Дома с односкатной крышей проекты – фото, планировка
Постепенно такие дома находят своих поклонников и в нашей стране. Основная причина – низкая стоимость строительства, хотя не так уж она сильно и отличается от тех же блочных конструкций.
А вот если сравнивать по скорости строительства и отделки, то каркасникам в этом нет равных. Опытная бригада поставит дом за 1-2 месяца, а может и быстрее, если применяются современные технологии.
Проекты быстровозводимых каркасных домов представлены в статье.
Каркасный дом из деревянного кирпича собирается невероятно быстро
Виды каркасных строений
Каркасных строений бывает два вида (каркасно-панельные в расчет не берем, так как применяется такая технология преимущественно для возведения многоэтажек):
Каркасно-обшивной
Предполагает отдельную установку «скелета» конструкции, после чего с наружной и внутренней стороны он обшивается отделочными материалами.
Изнутри в конструкцию закладывается утеплитель. Благодаря такому порядку действий можно свободно менять размеры и форму фасада.
Главная трудность – правильное утепление без мостиков холода (об утеплении каркасного дома минеральной ватой читайте в статье).
Дачные дома с односкатной крышей — проекты
Каркасно-щитовой
Такой дом собирается, словно конструктор, из больших щитов, представляющих собой многослойные панели. Для жилых домов используются СИП-панели.
Этот материал имеет три слоя – по сторонам он закрыт ОСП панелями, а внутри вклеен пенополистирол определенной толщины.
Панели СИП обладают положительными качествами – стройка из них проходит быстро, конструкции получаются очень теплыми.
Одноэтажные дома с односкатной крышей: проекты, фото — и стены, и перекрытия сделаны из панелей СИП
В обоих случаях основа для материала стен – каркас, который собирается преимущественно из твердых пород дерева. Есть варианты и на стальных двутаврах, но этот материал намного дороже, да и установка требует применения специальной техники, поэтому встречаются они крайне редко.
Такие дома считаются деревянными, но у них есть весомое преимущество – конструкция не дает сильной усадки. Отделкой можно заниматься сразу, не выжидая по полгода и более.
Внешний вид каркасного дома может быть любым – для отделки применяются разнообразные материалы. Примеры в фотогалерее.
Массивное остекление и металлические панели – черты стиля хай-тек
Проект двухэтажного дома 5х5 с односкатной крышей
Проект одноэтажного каркасного дома с односкатной крышей
Планировка дома с односкатной крышей
Двухэтажные дома с односкатной крышей (проекты, фото)
Этот небольшой домик обшит рейкой
Достоинства и недостатки односкатных крыш
К преимуществам крыш с одним скатом относятся:
Незамысловатая конструкция
В процессе составления проекта надо учесть лишь несколько моментов:в случае большой площади ската снеговая нагрузка будет увеличена;
кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил.
Экономичность
По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ.
Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне.
Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.
Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:
- специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
- маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.
Формы крыш
В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.
Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.
Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.
Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.
Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.
На следующем рисунке наглядно продемонстрированы некоторые их типы.
Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.
Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона
Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладка стропил
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Стропила уложены
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

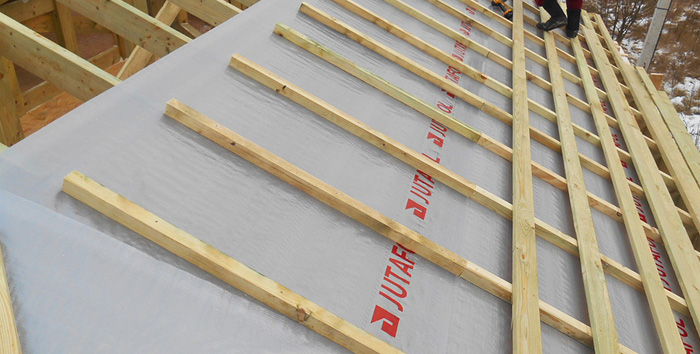

Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате
Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
Строительство мансардного этажа (мансарды)
Монтаж обрешетки и контробрешетки
В случае с односкатной кровлей обрешетка бьется два раза. И в обоих случаях она несет особые функции. Для формирования полноценного кровельного пирога применяется нижняя и верхняя обрешетка.
Нижняя обрешетка монтируется на нижней части наслонных стропил или на нижнем поясе ферм. Её главная задача – удержание утеплителя.
При наслонных стропилах установку нижней обрешетки начинаю с нижней части здания. Крепление провожу анодированными саморезами. Обрешеткой закрывается вся площадь сразу. Крепление провожу всплошную или с прозорами. Можно использовать необрезную доску, бока которой полностью зачищены от обзёла.
Если кровля формируется с помощью ферм, то нижняя обрешетка устанавливается изнутри здания. В этом случае я использую обрезную доску, чтобы прилегание было максимально плотным.
Бывают случаи, когда монтаж ферм провожу на готовое перекрытие. Тогда нижняя обрешетка не устанавливается вовсе.
Контробрешетка – брусок с размером 20*40 мм (30*40 мм), который устанавливается на верхнее ребро стропил или верхний пояс ферм. Её цель – формирование вентиляционного зазора между кровельным покрытием и гидроизоляционной пленкой. Крепление бруска провожу гвоздями длиной 40 мм.
Верхняя обрешетка – основа кровельного покрытия. Её монтаж проводится снизу вверх с заданным шагом. Для металлочерепицы применяется доска шириной 100 и толщиной 30 мм. Такой размер позволяет надежно ложится волне листа на обрешетку. И если шаг будет «гулять» в пределах 15 – 20 мм, ширина доски не позволит того, чтобы крепёж прошел мимо. Для штучной черепицы использую брус 40*40 мм.
Если верхним покрытие будут рулонные битумные материалы или гибкая черепица, то поверх обрешетки из досок монтируется выравнивающий слой из ОСП-плит.
Основные понятия и термины

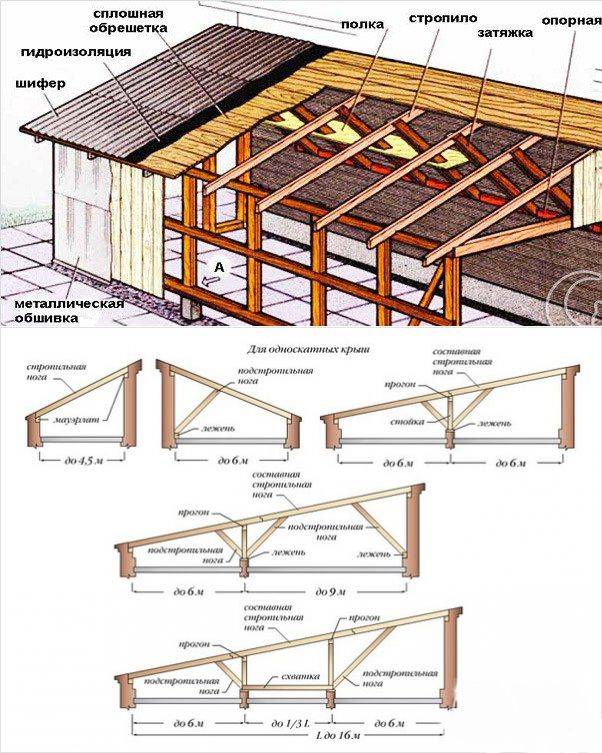

Расчет конструкции односкатной крыши
Кровля с одним скатом из профнастила
Пошаговая инструкция по строительству
После всех расчетов и определения количества необходимых материалов можно приступать к строительству.
- Крепление мауэрлата на несущих стенах для равномерного распределения веса крыши.
- Установка балок для перекрытия и ног подстропильных.
- Установка стропильной системы. Этот этап отличается в зависимости от того, какой вид устройства выбран. Между стеной перекрытия и стропильной системой укладывается слой паро- и теплоизоляции.
- Обрешетка. Деревянные доски обрешетки крепятся к балкам на гвозди или саморезы.
- Укладка внешнего слоя кровельного пирога (слой гидроизоляции и черепица или другой тип кровли).
- Установка внутреннего слоя теплоизоляции и внутренняя отделка.
Описанная схема — это поэтапный пример возведения 1-скатной крыши для дома. Инструкцию возведения стропильной системы необходимо уточнить отдельно.

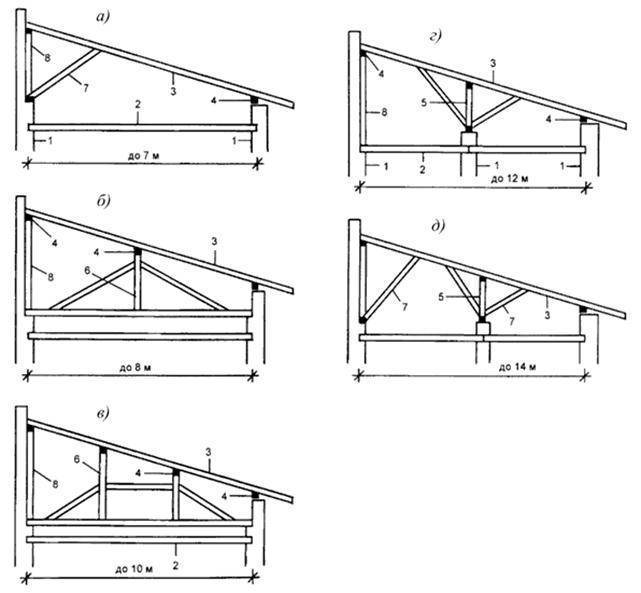

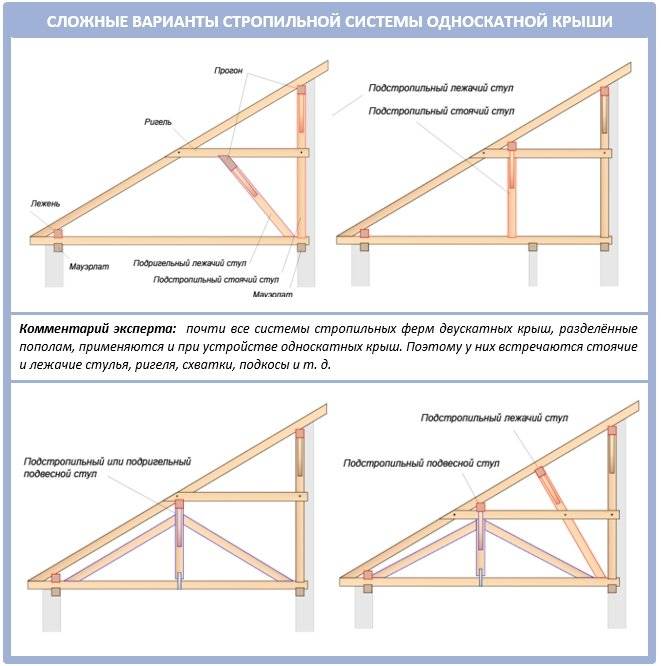

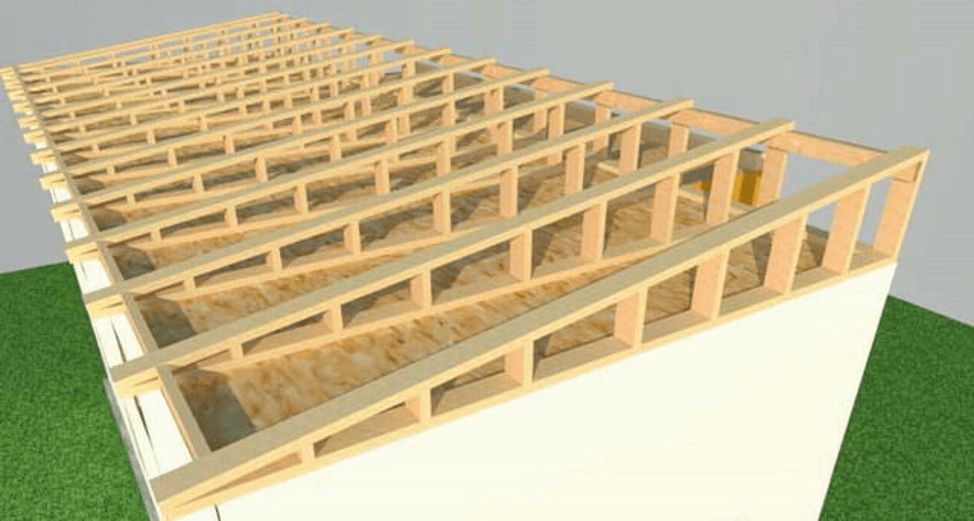

Установка стропильной системы
Это наиболее сложный этап работ.

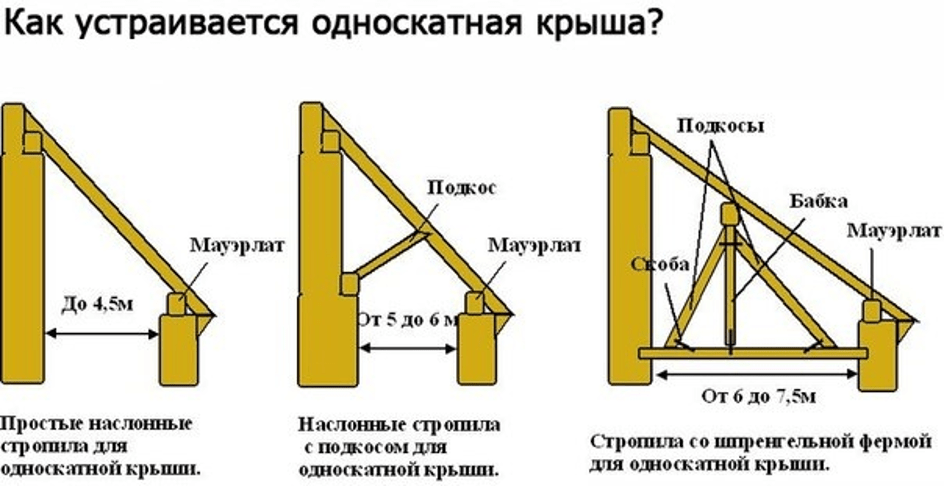

- При наслонной конструкции фронтальная стена изначально возводится выше. Стропила опираются на мауэрлат несущих стен.

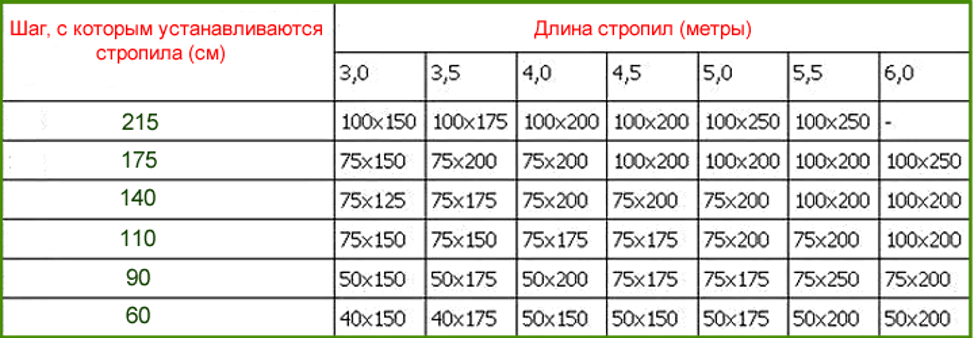

Шаг между стропилами должен быть от 50 до 150 см в зависимости от рассчитанной нагрузки крыши и типа кровли.
При необходимости под балками устанавливаются дополнительные стойки и распорки.

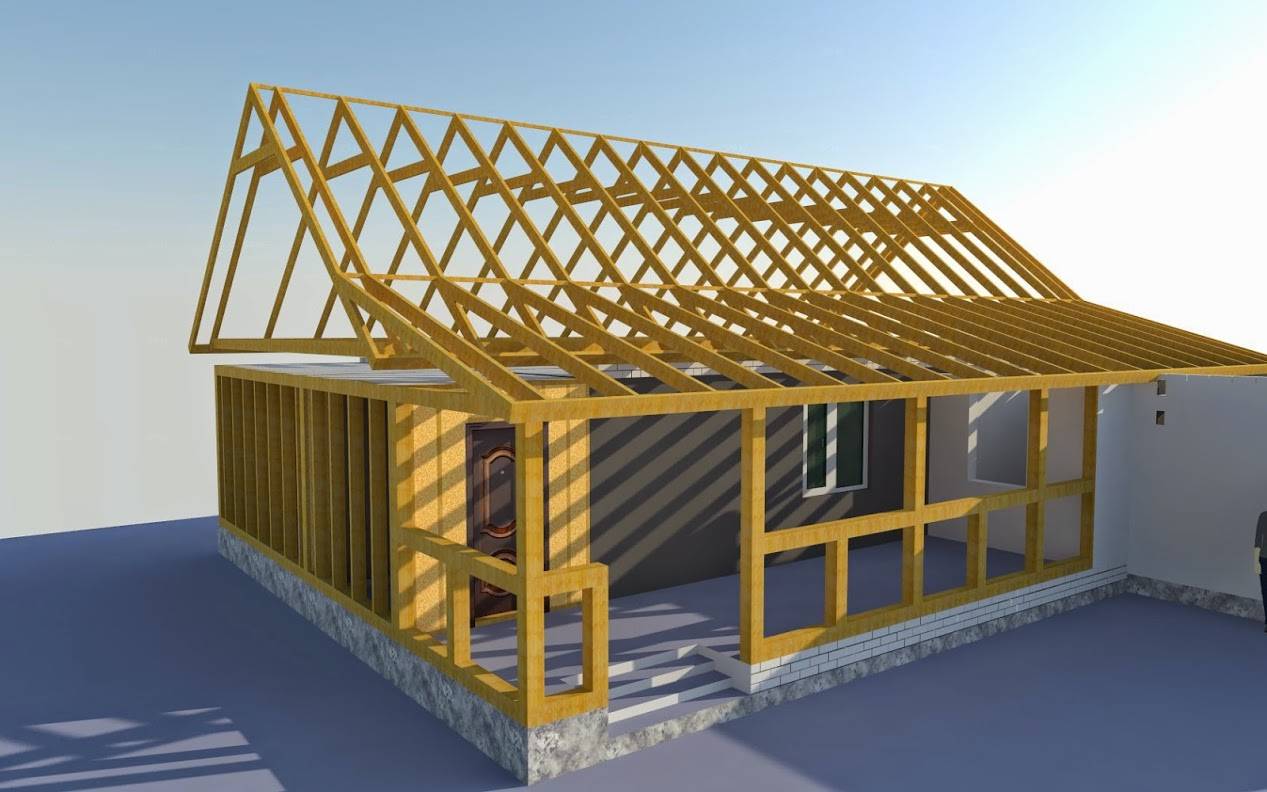

В случае с висячей стропильной системой фермы собираются на земле. Это треугольные каркасы с прямым углом.
Одна из сторон становится продолжением фронтальной стены. Фермы в собранном виде устанавливают наверху. Дополнительные распорок не требуется, так как все балки уже есть в конструкции ферм.
Кровельный пирог
Так как мансарда будет наиболее холодным помещением, то потребуется сделать качественный кровельный пирог. Материалы должны идти в следующей последовательности (от наружного слоя внутрь): кровельные материалы — внешняя гидроизоляция — деревянная сплошная обрешетка — теплоизоляция (например, минеральная вата) — внутренняя пароизоляция — внутренняя отделка (дерево или гипсокартон).
Выбор материалов для кровельного пирога основывается на личных предпочтениях и бюджете. Но в случае с односкатной крышей лучше не экономить.
Смотрите на видео, как правильно утеплить мансардную крышу:
Как построить мансарду своими руками
Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.
Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.
Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:
Основные несущие элементы
Конструкция включает в себя следующие составляющие:
Стропильные ноги, которые передают нагрузку от веса кровельного покрытия и стена на стены дома. Сечение подбирается в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подробный расчет может профессионал. Для частного строительства можно использовать примерные значения, при этом лучше всего предусмотреть небольшой запас.
Нарожники — это стропильные ноги, которые с одной или обеих сторон опираются на накосные. Сечение рассчитывается так же, как и для стропил.
Накосные ноги — конструкция, которая используется в вальмовой крыше. Этот элемент служит опорой для нарожников. Сечение принимают в зависимости от нагрузки и пролета, оно в любом случае должно быть больше, чем у стропильных ног.
Мауэрлат — элемент, который служит опорой для стопил и передает нагрузку от кровли на стены, равномерно распределяя ее. Правильно будет выбрать сечение с размерами 100 на 100 или 150 на 150 в зависимости от сложности объекта. Монтаж мауэрлата не производится при строительстве каркасных и деревянных домов, поскольку в этом случае в его роль играем верхний венец стен или обвязка.
Ригель — брус, который также является опорой для стропил, но уже в верхней части. Ригель устанавливается в коньке кровли или на изломе ската, в случае ломаной конструкции. Сечение следует принимать в зависимости от условий, в качестве рекомендуемого значения можно привести размеры 200 на 200 мм.
Подкосы, стойки, схватки — дополнительные элементы для раскрепления элементов. Применяются для уменьшения сечения несущих конструкций. Их сечение чаще всего выбирается конструктивно
При этом важно учитывать удобство выполнения соединений. Мансардная крыша своими руками должна возводится начиная именно с подбора сечений всех элементов каркаса кровли
Материал для изготовления выбирается с учетом следующих условий:
Мансардная крыша своими руками должна возводится начиная именно с подбора сечений всех элементов каркаса кровли. Материал для изготовления выбирается с учетом следующих условий:
- древесина должна быть хвойных пород (сосна, ель, лиственница);
- сорт материала — первый или второй;
- влажность не более 15%.
Обязательно перед началом строительства следует обработать все доски и бруски антисептическими составами.

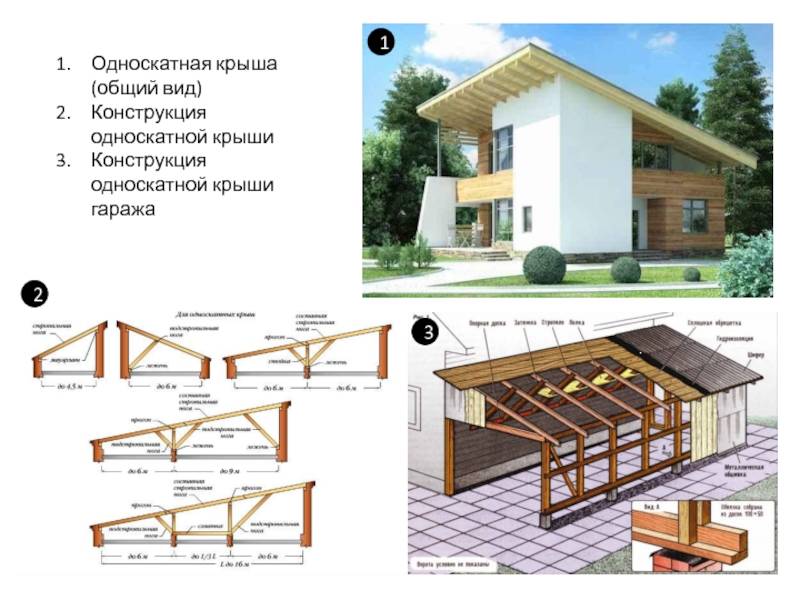

Плюсы и минусы односкатной конструкции
Дома и постройки хозяйственного назначения имеют крыши различных конструкций. Жилые здания чаще всего накрывают кровлями, имеющими сложную конструкцию – двухскатную, многоскатную, вальмовую и проч. Самый простой вариант накрыть сооружение – это положить железобетонную плиту (или две) под небольшим уклоном. В результате получим разновидность односкатной крыши. Однако, зачастую приходится сталкиваться со стропильной системой.

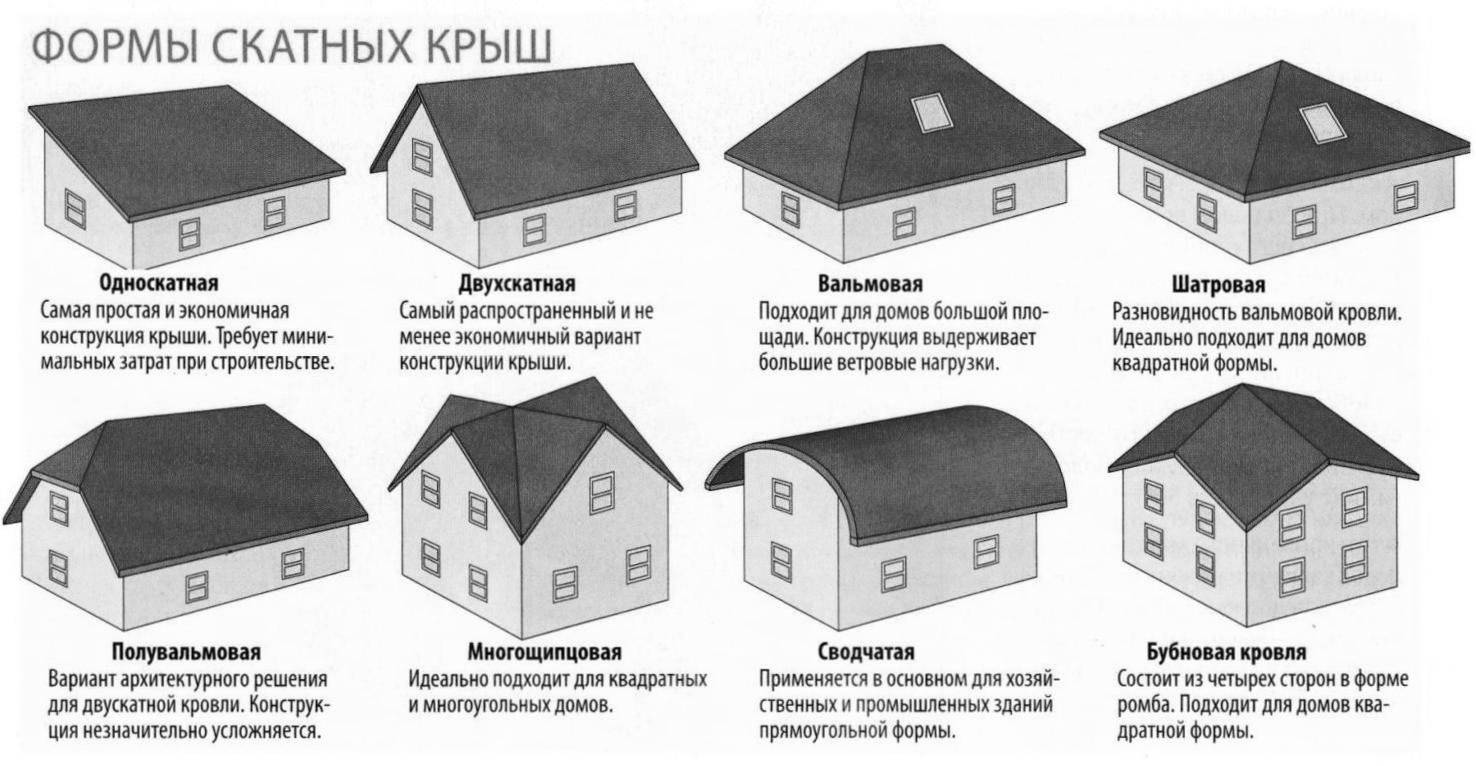

Разновидности форм скатных крыш.
Односкатная кровля по сравнению со сложными многоскатными крышами, имеет свои плюсы и минусы. К положительным качествам следует отнести следующее:
- Односкатная кровля не требует сложных расчетов и проектов.
- На строительство односкатной крыши не требуется большое количество материала.
- Требования к материалам, из которого сооружается односкатная конструкция, гораздо ниже.
- Монтаж проводится гораздо быстрее и проще, чем многоскатных конструкций.
- Стоимость работ и материалов намного меньше.
- Односкатная кровля лучше выдерживает напор ветра.
- Быстрые сроки возведения.
- Небольшой вес конструкции кровли.
Типы крыш
Справедливости ради, следует отметить отрицательные моменты, которые присущи односкатным крышам. В первую очередь это плохая энергоэффективность. Для обычной крыши термоизолятором служит воздушный слой. У односкатной крыши он намного меньше и его не хватает для сохранения тепла. Кровли, как правило, делают из теплопроводных материалов, что приводит к нагреванию в жаркий период времени и прониканию холода зимой. Для устранения этого необходимо дополнительно утеплять чердачное пространство и сооружать вентиляцию.
Правильно построенная и утепленная односкатная крыша обеспечит комфорт в доме даже зимой.
Кроме того к недостаткам относятся:
- Плохая устойчивость к снежным нагрузкам.
- Сложность устройства просторной и комфортной мансарды, поскольку односкатная мансардная крыша встречается очень редко.
- Слишком простой и не очень презентабельный внешний вид.
- Поскольку подкрышное пространство практически отсутствует, весьма затруднительно провести хорошую теплоизоляцию
Таким образом, можно резюмировать, что конструкции односкатных крыш прекрасно подходят для зданий и сооружений в южных областях, где часто преобладают сильные ветра, но снежный покров в зимний период небольшой.
Отличие мансарды от второго этажа – сравнительные характеристики
Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.
| Параметр | Мансарда | Второй этаж |
|---|---|---|
| Стоимость | Ниже. Величина экономии зависит от вида мансарды | Выше |
| Длительность работ | Ниже по сравнению со строительством этажа | Высокая |
| Высота вертикальных стен | До 1,5 м.п. | Свыше 1,5 м.п. |
| Нагрузка на фундамент и несущие стены | Ниже | Выше |
| Объем воздуха | Ниже за счет скошенных стен | Выше |
| Площадь | Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене | Выше |
| Планировка помещения | Планировка мансардного этажа осуществляется с учетом наличия глухих зон | Свободная |
| Площадь участка | Не изменяется | Не изменяется |
| Освещенность | Лучше, за счет наклонных окон света проникает больше | Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света |
| Площадь остекления | На 25% меньше, нежели при использовании вертикальных окон | Минимум 1:8 к площади поверхностей стен (зависит от месторасположения) |
| Окна | Наклонные мансардные | Вертикальные |
| Температурный режим | При правильном выполнении всех этапов работ практически одинаковый | При правильном выполнении всех этапов работ практически одинаковый |
| Потери тепла | Выше | Ниже |
| Потребность в теплоизоляционном материале | Ниже | Выше. Перекрытие над этажом нужно утеплять |
| Эстетичность строения | Дом с мансардным этажом смотрится более элегантно и необычно | Типовая конструкция |
Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:
несущие стены и фундамент могут не выдержать дополнительной нагрузки;
стены построены из пористых материалов, которые могут разрушиться.
малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.
Определение угла наклона
Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.
Пример расчета нагрузки на стропила
Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.
Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.
Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв
Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.
Определение шага стропил и их сечения
Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.
Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.
Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:
L_bc=L_cd×tgA=6×0,364=2,18 м
Длина стропильной ноги (стропила):
L_c=L_bc÷sinA=2,18÷sin20=6,4
С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.
Для двухопорных стропил принята таблица
Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.
Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.
Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!
То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.
Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.
Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.
Результат расчета показан ниже.
Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.
Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.
Конструкция и устройство
Конструкция стропил
Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:
- Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
- Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
- Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
- Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.
