Нагельное крепление
Программа предназначена для проектирования и проверки откосов, укреплённых гвоздеванием.
Доступен в пакетах:
Основные возможности программы
- Проверочные расчёты могут выполняться с применением классических методов (предельного состояния, коэффициента запаса) либо с использованием стандартов.
- Возможность задания сложных геологических разрезов.
- Встроенная база данных параметров грунтов.
- Объемное бетонное покрытие
- Анализ откосов, защищенных сетками
- Любое количество дополнительных нагрузок, применимое к конструкции (полосовые, трапецеидальные и сосредоточенные нагрузки).
- Любое количество сосредоточенных сил, входящих в расчёт (моделирование анкеров, дорожных ограждений и т.д.).
- Моделирование прохождения воды перед конструкцией и за ней, возможность моделирования артезианской воды.
- Расчёт внутренней устойчивости (опрокидывание, сдвиг, несущая способность грунта основания).
- Анализ по методу предельных состояний и коэффициента запаса.
- Общий профиль местности за конструкцией.
- Расчёт давлений грунта в эффективных и полных параметрах.
- Влияние сейсмических факторов.
- Устойчивость на прямой и многоугольной поверхности скольжения.
- Любое количество вычислений (этапов строительства) в рамках одной задачи.
Новые возможности в GEO5 2021
- Приложения во всех программах GEO5
- Стратиграфия — Земляные работы (Новый модуль)
- МКЭ — Землетрясение (Новый модуль)
- Системы координат (Стратиграфия)
- Обшивка и горизонтальные крепления (Ограждения котлованов)
Пример отчета программы “Нагельное крепление”
Основные преимущества отчета GEO5
- Настройка структуры отчета с использованием корневого меню
- Логотип компании в заголовке отчета
- Простота в добавлении различных фотографий
- Возможность пользователя изменять изображения
- Восстановление изображения при изменении входных данных
Связь с программами
Программа позволяет передавать отдельные данные для последующего анализа в следующие программы:
Устойчивость откосов — Проверка внешней устойчивости конструкции
Программы основаны в том числе на методике д.т.н., профессора Г.М. Шахунянца, отвечают всем требованиям действующих СП, СНиП и ГОСТ.
Комплекс наиболее оптимально приспособлен к реалиям Республики Казахстан. Программа хорошо зарекомендовала себя при расчете подпорных стен из габионных сетчатых конструкций.
Программный комплекс при достаточно простом и интуитивном интерфейсе позволяет выполнять расчеты достаточно сложных геотехнических систем с разными грунтовыми условиями, гидрогеологической ситуацией, учетом сейсмического воздействия, возможен комплексный расчет с учетом этапов возведения сооружения.
Технология шпунтового ограждения
Для монтажа шпунтовых оград используют разные технологии и оборудование. В большинстве случаев бурение под трубы производится шнековым или шарочным методом, который предусматривает монтаж стенок глинистым раствором. Повышенная плотность посадки трубы обеспечивается глиной.
Используемая техника и оборудование
Для монтажа свай методом вдавливания необходимо использовать специализированную технику, которая создает постоянную статическую нагрузку. Это делается с помощью мощного строительного оборудования, сконструированного по принципу клинового захвата свай с последующим погружением в углубление.
Применение электронных систем на разных этапах шпунтирования позволяет вовремя внести корректировки в угол погружения и сформировать ровный ряд свай. Кроме того, электроника помогает создать ограждение котлованов с круглой или угольной конфигурацией.
Для решения большинства задач по организации шпунтовых оград подходит следующая техника:
- Гидравлическая установка СВУ TITAN DTZ. Обладает допустимым усилием в 320 тс.
- Система SUNWARD ZY J120. Выделяется отсутствием шума при работе и соблюдением экологических стандартов.
- СВУ-В-6. Представляет собой автономную установку, которая самостоятельно передвигается по стройплощадке и реализует все этапы шпунтирования.
Вдавливание
Технология отличается универсальностью и подходит для проведения работ возле зданий в густонаселенных районах или на рыхлой и заболоченной почве. При вдавливании свай не нужно постоянно следить за их состоянием. Недостатком метода является внедрение крупногабаритной спецтехники, которая доставляется на объект в демонтированном состоянии.
Вибропогружение
Вибропогружение относится к эффективным способам установки шпунтов и может использоваться с любыми типами таких конструкций, включая:
- Трубошпунты с любым сечением труб.
- Двутавровые балки.
- Шпунты Ларсена.
Если работы ведутся на почве с высоким уровнем грунтовых вод, то вибропогружение станет единственным вариантом, позволяющим установить шпунтовое ограждение. Однако использование технологии сопровождается большими затратами, т.к. техника для решения задач продается достаточно дорого.
Забивка
Производится посредством молота — специального навесного оборудования, который забивает сваи в лидерные скважины. Ударный метод не подходит для забивки конструкций в районах с уплотненной застройкой.
Укрепление склонов георешёткой
Для того чтобы укрепить канаву с осыпающимся грунтом или любой другой склон, используют георешетку. Она представляет собой жёсткий каркас с ячейками, через которые могут прорастать растения. Георешетка является более устойчивой, нежели геосетка, поскольку она не сползает вниз. Преимущества георешетки в том, что она нетоксична, хорошо пропускает воду, не заиливается и не разлагается, повторяет контур рельефа.
Укрепить земляной участок с помощью георешетки можно так:
- Выровнять участок, убрать мусор.
- Установить анкера длиной 600–900 мм из стали с шагом 1–2 метра. Анкера устанавливаются по периметру модулей георешетки.
- На анкеры натягивают решётку. В основание можно положить водонепроницаемый геотекстиль.
- Георешетку необходимо заполнить щебнем или почвой.
- Решётка должна быть заполнена с избытком, чтобы ей была обеспечена защита от ультрафиолетового излучения.
- Для уплотнения поверхности используют катки. На слишком крутых склонах можно это сделать и вручную.
Укрепление откосов котлована
Свайное, шпунтовое, анкерное укрепление стенок котлованов и откосов. Закрепление грунтовых оснований методом инъектирования.
- Опыт работы – более 18 лет.
- Выполняем работы по укреплению грунтов, применяя разные технологии, в зависимости от особенностей геологии участка.
- Консультируем по способу крепления откосов котлована, подбирая подходящий для Вас.
- Имеем собственный парк техники: более 20 буровых установок и 10 машин спецтехники.
- Сдаем работы в соответствии с СНИП, СП и РД. Оформляем всю рабочую документацию.
- Несем ответственность за все этапы процесса ограждения.
- Даем гарантии на устойчивость ограждения – 2 года.
Получить коммерческое предложение Задать вопрос специалисту
Осуществляем крепление котлованов более 18 лет!
Производим работы по укреплению стенок котлованов, откосов и грунтовых оснований для:
- крупных строительных организаций, многоквартирных жилых домов, а также офисных центров с подземными парковками в центре города;
- промышленных строительных сооружений и зданий (цеха, заводы, объекты инфраструктуры, технические конструкции).

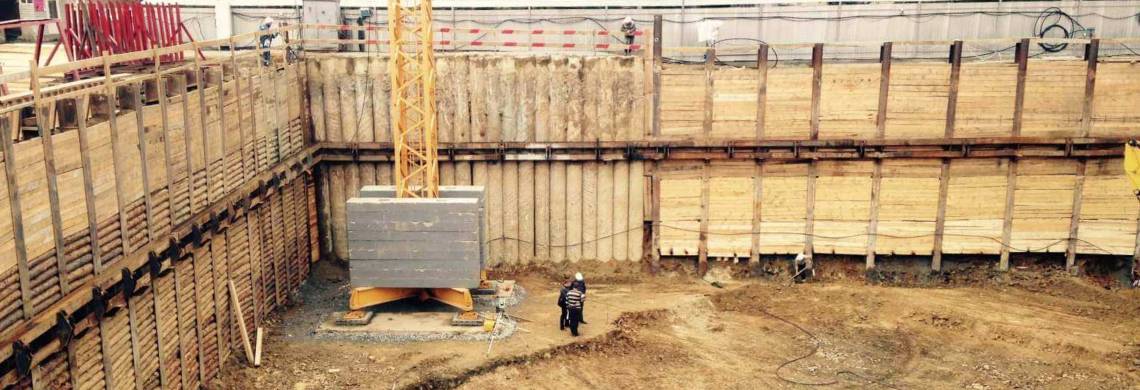

Устройство шпунтового ограждения котлована
Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.
Этапы крепления траншеи шпунтом:

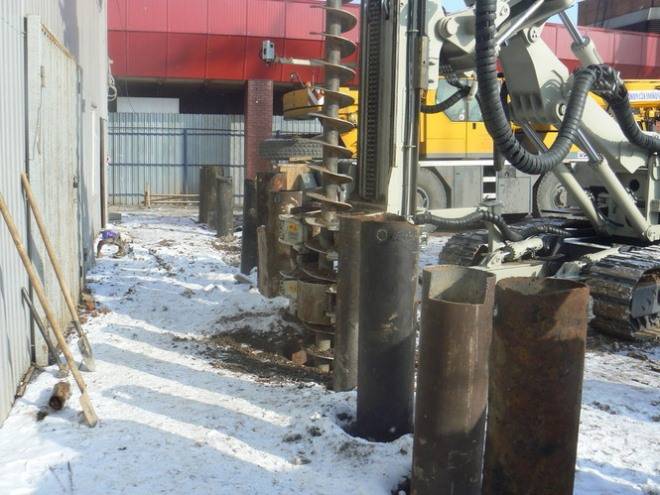

- 1. Бурение скважин под стальные сваи из двутавра;
- 2. Монтаж свай, фиксация отсевом;
- 3. Устройство забирки между сваями из бревна;
- 4. Устройство опорного пояса из двутавра между стальными сваями.
Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.

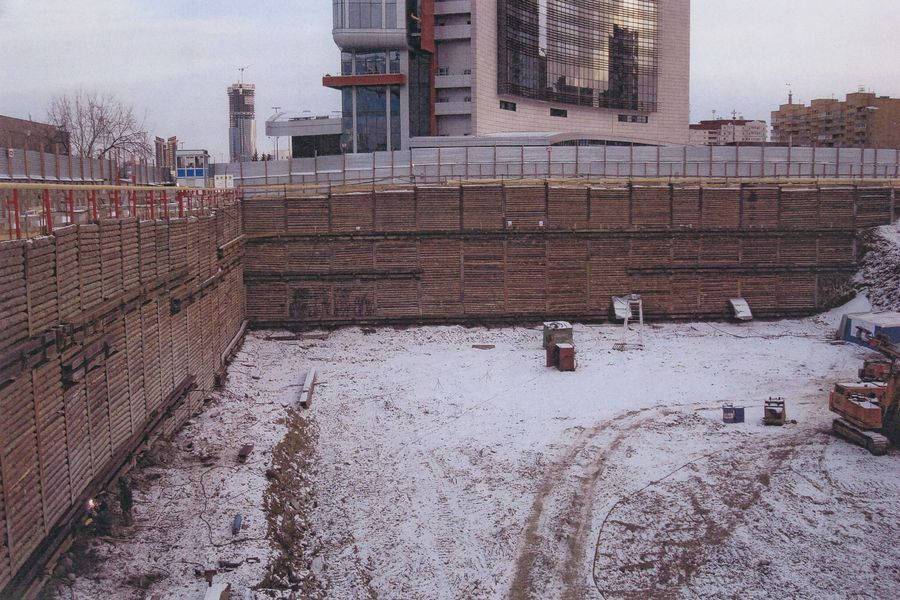

Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу. Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.
Этапы устройства ограждения котлованов:
- 1. Бурение скважин под сваю;
- 2. Установка арматурного каркаса;
- 3. Бетонирование сваи;
- 4. Устройство опорного пояса из двутавра.
Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.

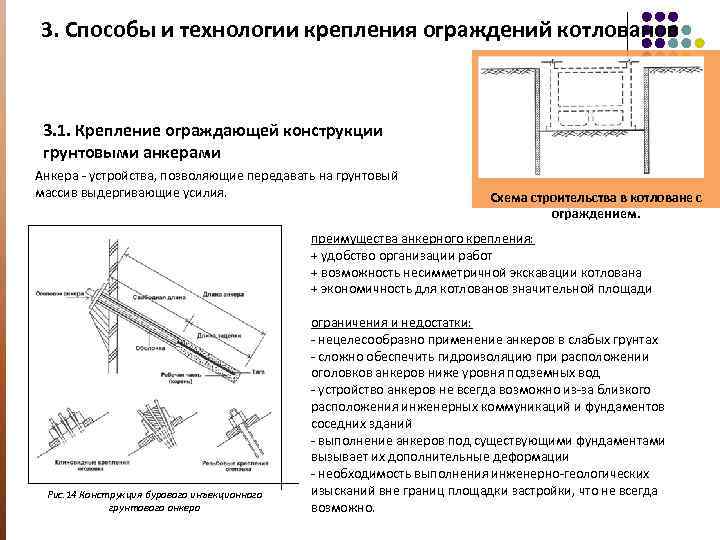

Анкерное крепление стенок котлована
Анкерное закрепление представляет собой цепь горизонтальных грунтовых анкеров по периметру шпунтового ограждения для придания ограждению дополнительной устойчивости. Применяются грунтовые анкеры при возведении крупных сооружений с большой глубиной котлована.
Этапы установки грунтовых анкеров:
- 1. Бурение наклонных горизонтальных скважин под грунтовые анкера;
- 2. Цементация и монтаж канатов под анкер;
- 3. Натяжение грунтового анкера с упором в опорный пояс.
Установка грунтовых анкеров рекомендуется для оснований с высоким риском обрушения.
Инъекционное крепление грунта
Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.
Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.
Разборка креплений шпунтового ограждения котлована
Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.
Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.
При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.
Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу; вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.
В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.
Безопасно проводить земляные работы возможно с помощью специальных установок – крепей для траншей. Эти приспособления служат своеобразной опалубкой грунтовых стен, которая защищает не только сотрудников, находящихся внутри, но и все ближайшие конструкции. Использовать инвентарные крепи выгодно при рытье котлованов, шахт и траншей, а также при кладке коммуникаций бестраншейным способом.
Крепи траншейные купить в Санкт-Петербурге предлагает компания ООО «Сириус», являющаяся ведущим производителем строительной опалубки в регионе. У нас можно заказать изготовление подобных систем для глубины в диапазоне 3-8 м. Срок производства конструкции занимает от 2 до 20 дней и зависит от ее типа. Чтобы ознакомиться с ассортиментом траншейных крепей и ценами на них, позвоните нам по номерам, указанным на сайте.
| Наименование | Габариты | Вес | Срок изготовления |
| Траншейные крепи для глубины | |||
| «СИРИУС-Н» 2,4Х3,5 | 2,4х3,5х0,08; 2,4х3,5х0,065 | 850 | 2 дня |
| «СИРИУС Н» | 2,4х3,0х0,08 ; 2.4х4,0х0,08 | 800 | 2 дня |
| Траншейные крепи для глубины | |||
| «СИРИУС Н» 2 ДО 5 МЕТРОВ | 2,4 + 2,4х3,0; 2,4 + 2,4х3,5 | 3500 | 10 дней |
| «СИРИУС Н 2» | 2,4х3,0х0,08; 2,4х3,5х0,08 | 1800 | 5 дней |
| «СИРИУС Н» 2 ДО 4 МЕТРОВ | 2,4 + 1,6х3,0; 2,4+ 1,6х3,5 | 2800 | 8 дней |
| Траншейные крепи для глубины | |||
| «СИРИУС Н 3» | 6,4х3,0х0,08 ; 6,4х3,5х0,08 | 5500 | 20 дней |
| Траншейные крепи для глубины | |||
| «СИРИУС-ИТОН» C | 6,4×3,0х0,065 | — | 10 дней |
| «СИРИУС-ИТОН» В | 4,8×3,0х0,065 | — | 8 дней |
| «СИРИУС-ИТОН» А | 2,4×3,0х0,065 | 1600 | 5 дней |
Для чего нужны шпунты
Шпунтовое ограждение – сплошная стенка из шпунтовых свай, соединенных пазогребневыми замками. Шпунтовые стенки используются:
- для укрепления стенок котлованов: препятствуют обрушению грунта, проникновению на площадку грунтовых вод, а также локализуют зону строительства и останавливают подвижки грунта вокруг котлована;
- для укрепления нестабильных откосов, железнодорожных насыпей, автострад. Препятствуют разрушению склона, возникновению оползней и т.д.;
- для укрепления береговых линий, предотвращения осыпания и размыва;
- для монтажа различных гидротехнических сооружений: плотин, мостов, дамб, причалов;
- для ограждения подземных коммуникаций;
- для создания коллекторов, ограждения свалок и т.д.
Вы можете заказать работы по устройству шпунтовой стенки в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.
По всем вопросам звоните:8 800 707-72-09
Способы
Разновидности, плюсы и минусы, устройство ограждений и креплений котлована
Данные меры необходимы, так как откосы, стены находятся под постоянным действием механических, гидрологических, погодных факторов. Особенно явно это проявляется в условиях почвы с низкой плотностью.
Обрушение грунта может привести не только к повреждению строительных объектов, конструкций, дорогостоящей техники, но и к несчастным случаям, связанным с гибелью людей.
Поэтому нормативными документами устанавливаются жесткие требования к методикам упрочнения стен, а также строжайший запрет на присутствие работников в котлованах, не имеющих откосов или укрепленных стенок.

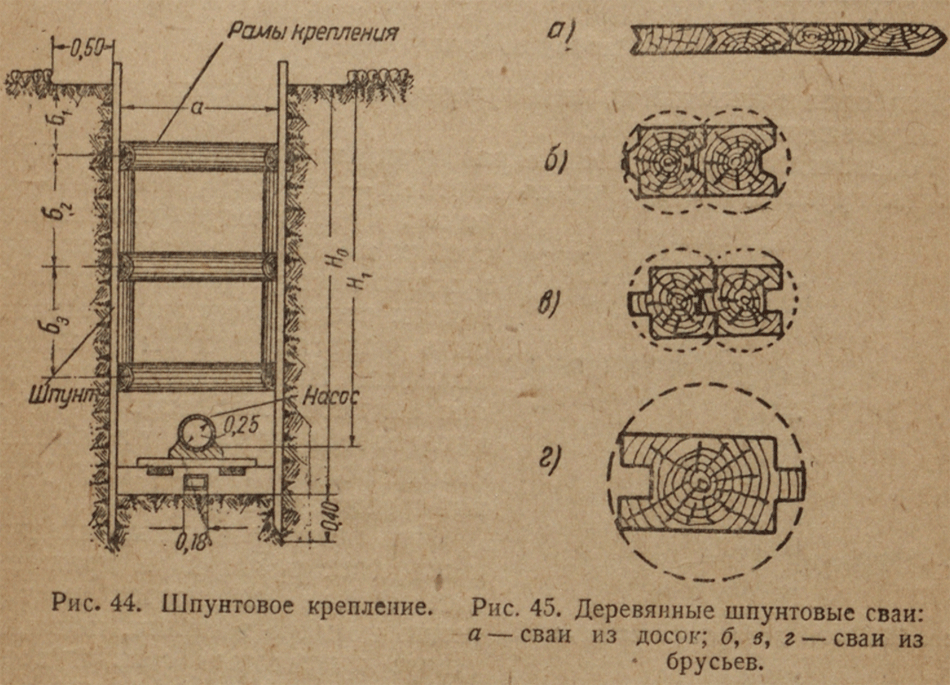

Крепление шпунтовыми ограждениями
Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.
Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза
При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса. Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть
Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43)
Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).
Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.

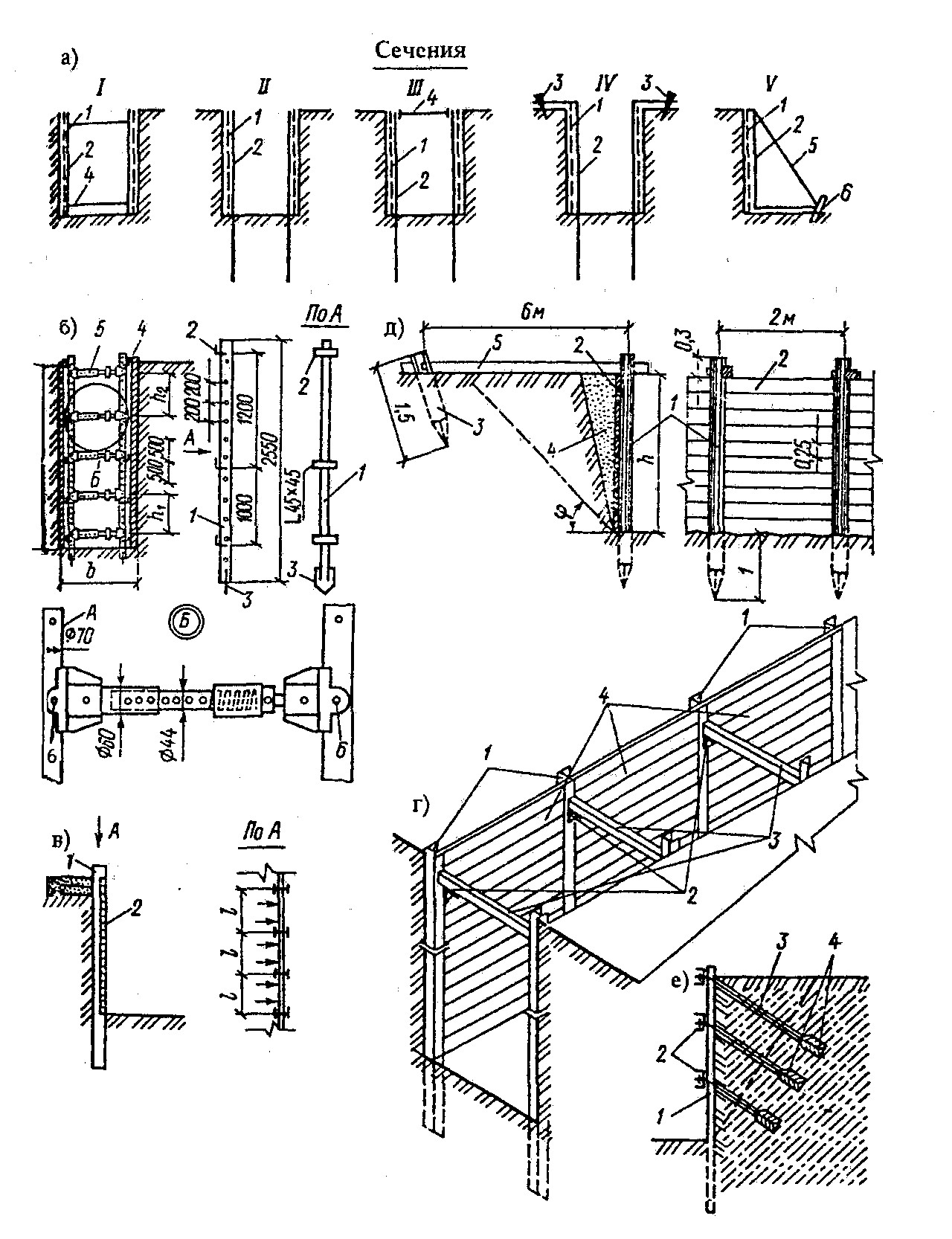

Устройство креплений котлована
Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.
Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.
Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.
Крепление траншей и котлованов деревянными распорками

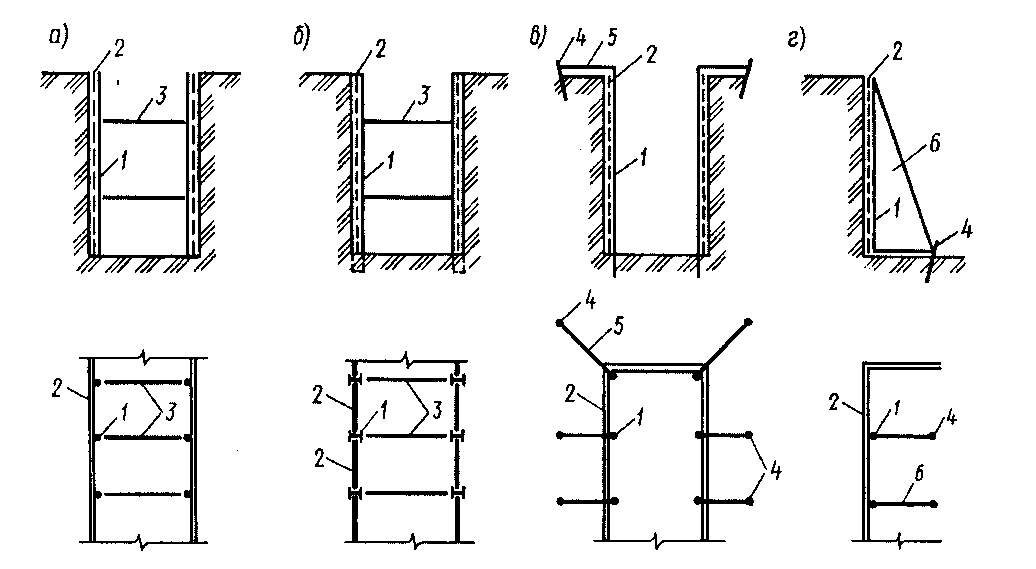

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.
Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);
Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).
При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.
Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.
Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.
При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).
Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.
Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.
Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.
При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.
Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.
Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной укладки труб.
Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.
К таким креплениям относятся:
Для чего нужны шпунты
Шпунтовое ограждение – сплошная стенка из шпунтовых свай, соединенных пазогребневыми замками. Шпунтовые стенки используются:
- для укрепления стенок котлованов: препятствуют обрушению грунта, проникновению на площадку грунтовых вод, а также локализуют зону строительства и останавливают подвижки грунта вокруг котлована;
- для укрепления нестабильных откосов, железнодорожных насыпей, автострад. Препятствуют разрушению склона, возникновению оползней и т.д.;
- для укрепления береговых линий, предотвращения осыпания и размыва;
- для монтажа различных гидротехнических сооружений: плотин, мостов, дамб, причалов;
- для ограждения подземных коммуникаций;
- для создания коллекторов, ограждения свалок и т.д.
Вы можете заказать работы по устройству шпунтовой стенки в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.
По всем вопросам звоните:8 800 707-72-09
Требования к безопасности проведения земляных работ
Геоматы для укрепления откоса
С целью предотвращения оползней и эрозии грунта рекомендуется применять геоматы. Это волокнистый материал, своим внешним видом напоминающий мочалку. Геомат изготавливается из полипропиленовых решёток, накладываемых друг на друга и соединённых термически. Геоматы применяются для укрепления крутых склонов, наклоном до 70 градусов.
Суть укрепления почвы за счёт геоматов заключается в том, что корни растений, растущих на откосе, переплетаются с волокнами геомата. В результате получается крепкая структура, которая не позволяет грунту размываться и сползать. Преимущества использования геоматов:
- устойчивость к ультрафиолету;
- устойчивость к агрессивной среде и влаге;
- экологически чистый материал;
- устойчивость к перепадам температур.
Технология укладки геомата:
- Выровняйте площадку для геомата, уберите мусор. При укреплении насыпи, уплотните её ручным катком.
- По верхнему и по нижнему краям склона выкопайте траншеи глубиной 30 см. При этом поперёк склона должны обязательно присутствовать лотки или небольшие канавы для отвода влаги.
- Раскатайте рулон по поверхности и, если нужно, обрежьте. Материал должен плотно прилегать в земле, при этом быть сильно натянутым.
- Геоматы накладываются гладкой стороной вниз. Поперечный нахлест одного мата на другой должен быть 20 см, продольный — 15 см.
- Верхний край геомата закрепите в траншее при помощи анкеров, нагелей, деревянных рогатин или болтов. На один метр поверхности потребуется 2 анкера.
- Нижний край материала закрепляется аналогичным образом в нижней траншее.
- Траншеи необходимо засыпать грунтом и уплотнить.
- Последним этапом будет засеивание почвы поверх геомата семенами растений.
Внимание! Если есть риск схода воды, засыпать траншеи лучше щебнем фракцией 2–5 мм, а не грунтом
Расчет длины и ширины
Прежде чем выкопать котлован под фундамент, вы должны определить его длину и ширину. Они будут зависеть от размеров здания и глубины залегания подошвы конструкции. С размерами постройки всё ясно: параметры фундамента должны оказаться больше ширины и длины фасада на 40 см (для этого необходимо прибавить около 20 см с каждой стороны). Это требование обусловлено тем, что фасадная отделка не должна висеть в пустоте. Но габариты зависят от глубины залегания ещё и в том, что поперечный профиль котлована обладает формой трапеции. Это объясняется тем, что стенки при выемке грунта должны иметь откосы, ведь именно такие правила диктует техника безопасности.
Размеры дома, увеличенные на 40 см, будут проецироваться лишь на дно котлована, тогда как верхняя часть должна оказаться больше этих размеров на величину, которая равна глубине залегания подошвы конструкции. Это позволяет обеспечивать пропорции с 45-градусным уклоном стенок, что защитит стенки от осыпания грунта.
На нулевом уровне ширина и длина котлована будут равны длине и ширине дома, которые увеличиваются на глубину ямы. На уровне подошвы фундамента размеры котлована будут совпадать с параметрами фасада, увеличенными на 40 см. При заглублении подошвы на 0,5 м этим правилом можно пренебречь, при этом котлован будет иметь вертикальные стенки.
Применение георешетки
Объемная георешетка нашла свое применение в дорожном строительстве, сельском хозяйстве, ландшафтном дизайне. решетку стоит использовать для:
- предотвращения эрозии почвы;
- армирования и дренажа грунтов;
- укрепления тоннелей, путепроводов, водохранилищ, карьеров и т.п.;
- строительства подпорных стен;
- обустройства дворов, клумб, садовых дорожек.
Также георешетка используется с целью обеспечения стабильности различных наполнителей. При помощи данного материала вы сможете не допустить рассыпание песка, щебня, грунта и любых других материалов.
При использовании для укрепления склонов георешетки растягивают и закрепляют. Сверху на материал должен быть уложен плодородный грунт. Далее склон засеивается травой, которая, прорастая сквозь решетку, способствует дополнительному укреплению склона.
