Окно своими руками из дерева: Пошагово в картинках в домашних условиях изготовления

Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

• рулетка;
• угольник;
• шуруповерт;
• дрель;
• рубанок;
• стамеска.

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

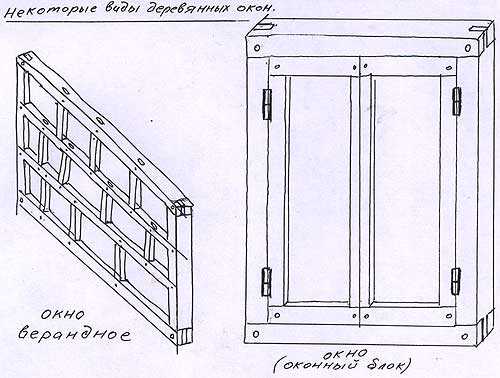

• глухой;
• с двумя створками;
• с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются

Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к

в процессе эксплуатации именно с них может начаться процесс гниения

к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Глухая оконная рама своими руками. Глухое окно своими руками

Для проветривания помещения мы изготовили два распашных окна, расположив их друг напротив друга, чтобы можно было создать сквозняк. Их сделали из, отреставрировав выброшенные на свалку экземпляры. Так как сарай достаточно большой, размером 3,5 на 7,5 метров, для комфортного освещения двух штук оказалось недостаточно, поэтому мы решили установить ещё три глухих окна.

Глухим называется окно, которое не имеет фурнитуры для открывания. Оно дешевле изделия с петлями, поэтому его активно применяют для установки в паре с обычным, чтобы уменьшить затраты, но в тоже время максимально ярко осветить комнату дневным светом.

Для сараев, гаражей илиможно изготовить глухое окно своими руками. Делается оно очень просто, себестоимость изделия невысока, а если остались пригодные для работы стёкла – совсем минимальна.

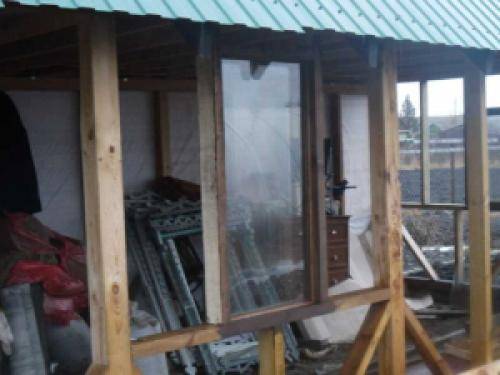

ГЛУХОЕ ОКНО СВОИМИ РУКАМИ

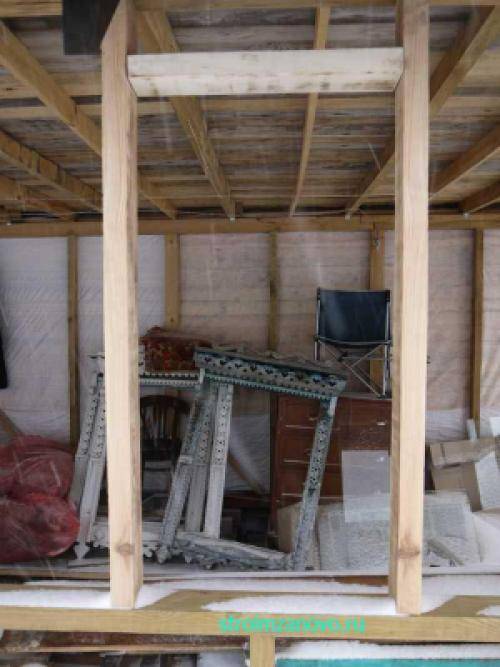

Итак, у нас в деревянном каркасе есть проём шириной 1,5 метра, в котором мы хотели бы установить глухое окно своими руками. На уровне примерно 70 см от пола мы поставили горизонтальную доску.

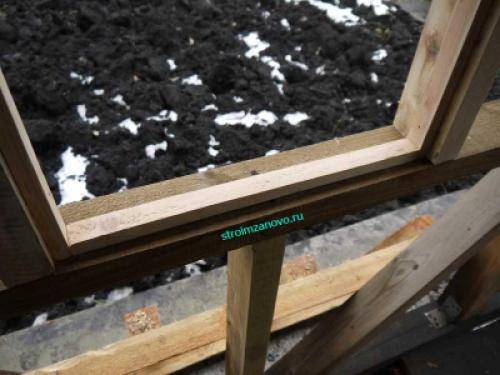

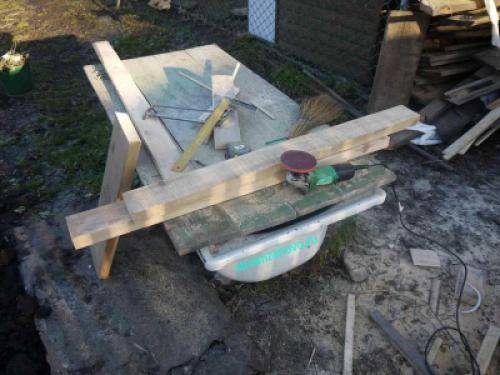

Первым делом мы сделаем элементы рамы, в которой закрепим стёкла. Два бруска отрежем равными расстоянию от горизонтальной доски, закреплённой на каркасе, до верхней балки, один брусок будет равен 50 см плюс 2 мм. Ширина досок равна ширине бруса, из которого построен каркас сарая — 10 см.

Определим на нижнем бруске середину, от неё разметим места установки будущей рамы. Саморезами прикрутим доски друг к другу и к каркасу, чтобы у нас получился прямоугольник, равный размеру. Во время изготовления рамы надо постоянно примерять стекло, чтобы не было большихили наоборот, рама не была меньше.

Чтобы через глухое окно в сарай не поступал холодный воздух, сделаем его в два стекла. Для этого нарежем 4 планки размером 2 на 2 см, гладко отшлифуем их наждачной бумагой, отрежем по размеру внутреннего периметра рамы и гвоздями прибьём изнутри на расстоянии 1 см от края каркаса внутри помещения.

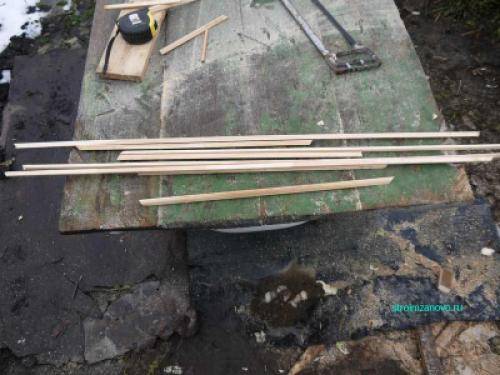

Осталось нарезать штапики, 4 штуки по 50 см, и 4 штуки по 100 см. Резать штапики надо под углом 45 градусов, для этой работы отлично подойдёт ножовка по металлу.

Дождавшись, пока краска высохнет, аккуратно возьмём стекло, вытрем его от пыли, вставим в раму и прижмём штапиками, прибив их маленькими гвоздиками. Работать надо в чистых перчатках, чтобы на стекле не осталось отпечатков ваших рук. Ведь с внутренней стороны их будет вытереть невозможно.

Закрепив одно стекло снаружи, то же самое сделаем и с другим, установив его с внутренней стороны помещения

Прибивать штапики надо с большой осторожностью, не разбив стёкла молотком. Если вы всё-таки ошиблись с размерами и появились небольшие щели — замажьте их универсальным герметиком

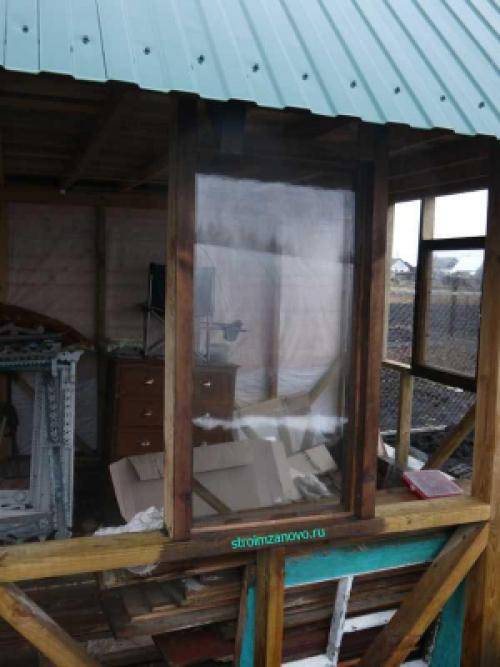

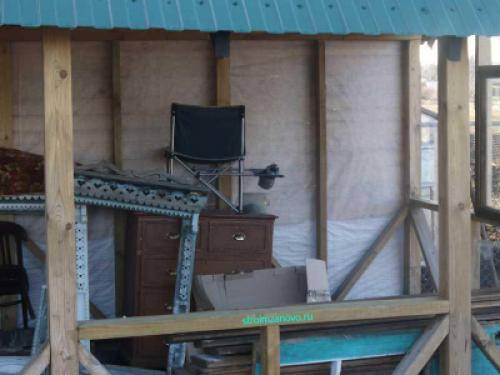

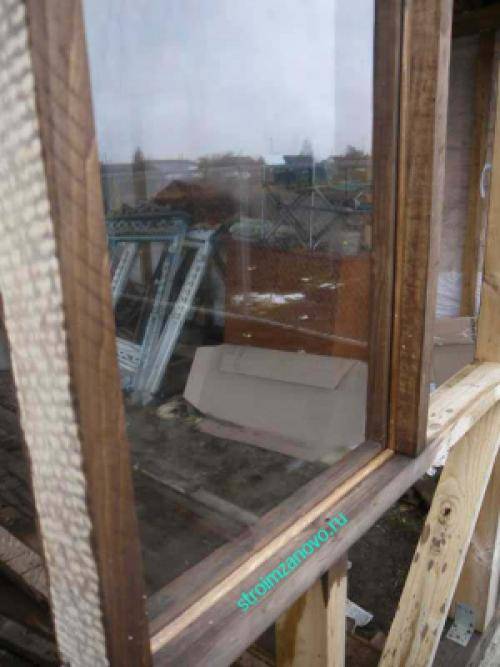

Наше глухое окно, которое мы сделали своими руками, готово. Теперь можно обшивать стены каркаса досками и поставить отлив для защиты от дождя.

Выбор профиля

В замене оконных рам особенно нуждаются хрущевки и давно построенные частные дома. Замена старых ставен на деревянные окна является оптимальным вариантом

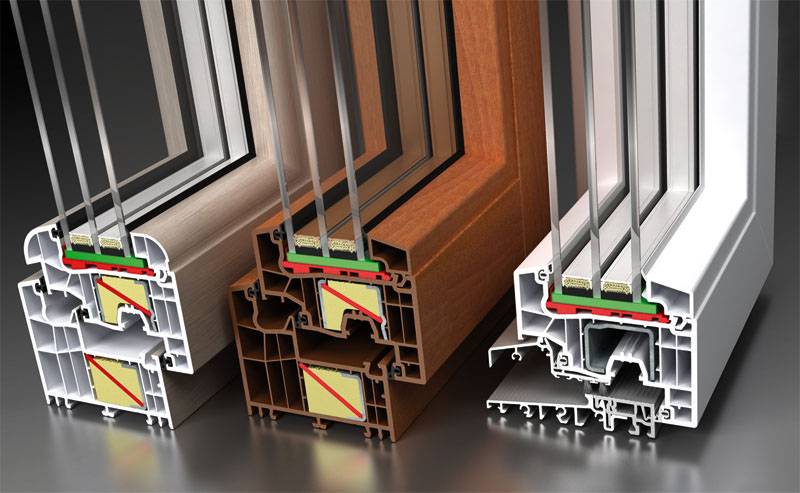

Важно сделать правильный выбор профиля изделия. Иногда используется одинарное стекло

Другим методом считается стеклопакет.

Если в первом случае к преимуществу относится невысокая стоимость, то двойное стекло обеспечивает лучшее сохранение тепла из-за низкой теплопроводности

Это особенно важно для тех районов, где зимой устанавливается морозная погода. В промежуток закачивается инертный газ

Со временем он выходит, но от этого стеклопакет не утрачивает своих характеристик.

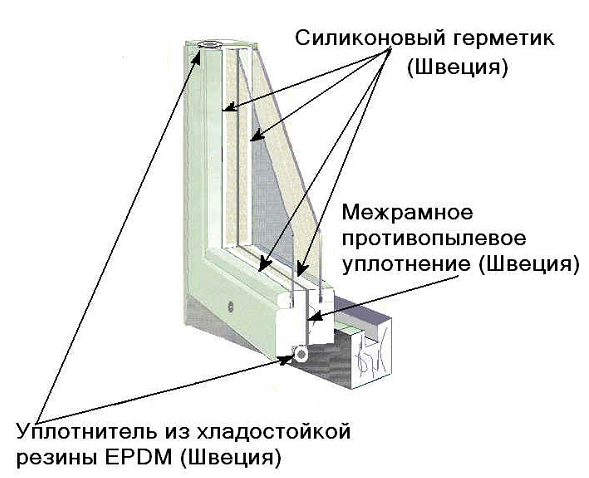

Существует еще один тип окна – финский 3-камерный стеклопакет. С одной стороны устанавливается система из 2 стекол, а с другой — одинарный вариант.

Азы – окно из дерева своими руками – это несложно

Важно: при создании оконной рамы собственноручно самым сложным будет сделать профиль для рамы из простого бруса. Здесь вам нужно будет специальное оборудование, без которого будет крайне сложно сделать все как надо даже специалисту

Поэтому советуем, чтобы у вас под рукой было все необходимое, иначе вы можете потратить много времени впустую, а также испортить материал.

Еще важно понимать, что древесина – это невероятный материал и находка человечества, так как она податлива, отлично подходит для обработки, долговечна и создает в помещении интересный микроклимат. Изготовление рам из дерева следует продумывать заранее, правильно выбрать форму, закупить необходимое сырье, материалы и инструменты (необязательно покупать, для разовых работ можно одолжить у соседа, или взять в аренду в специальном агентстве), и лишь после всех сборов начинать работу

Конечно, у вас вряд ли получится обработать древесину так же качественно, как на специализированном заводе, но вы все равно получите рамы хорошего качества, если будете соблюдать всю технологию процесса

Изготовление рам из дерева следует продумывать заранее, правильно выбрать форму, закупить необходимое сырье, материалы и инструменты (необязательно покупать, для разовых работ можно одолжить у соседа, или взять в аренду в специальном агентстве), и лишь после всех сборов начинать работу. Конечно, у вас вряд ли получится обработать древесину так же качественно, как на специализированном заводе, но вы все равно получите рамы хорошего качества, если будете соблюдать всю технологию процесса.

Основные функции и предназначение

О повышении безопасности жилища уже было упомянуто – это основная защитная функция оконных ставен.

При нанесении лакокрасочного покрытия, древесина практически не уступает по свойствам другим материалам

Несмотря на обилие разнообразных фасадных материалов и облицовочных покрытий, ставни до сих пор остаются одним из самых быстрых и неординарных способов украсить дом.

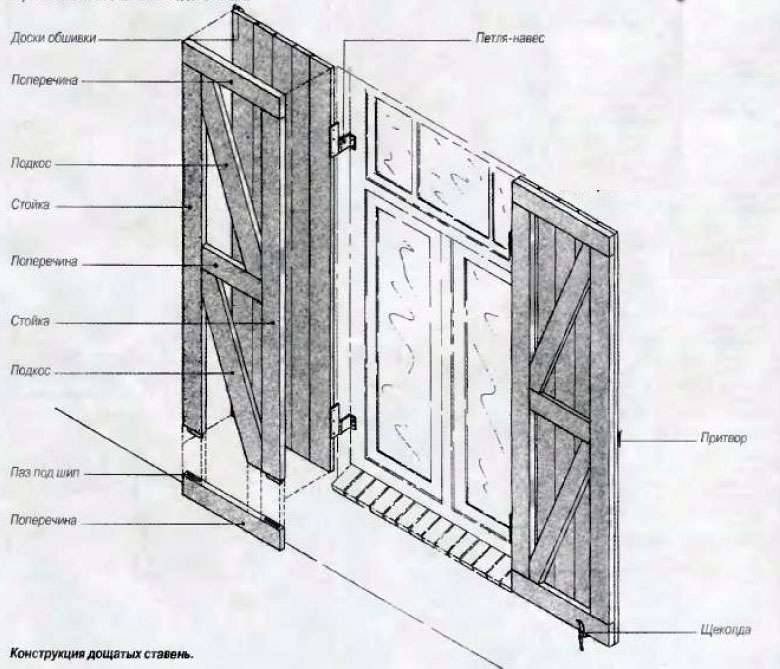

Деревянные ставни уже давно не стандарт качества, сейчас в ассортименте торговых точек продаются пластиковые и металлические изделия, обладающие более высокими эксплуатационными показателями.

Конечно же, дерево не ушло в небытие – всегда будут пользоваться популярностью ставни из хвои и лиственницы, или резные изделия ручной работы, из мягких пород древесины.

Монтаж оконных рам с нуля своими руками самому из дерева или фанеры: Пошагово +

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков. Но многие для изготовления рам используют фанеру.

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

• столярный клей;
• оконные угольники (металлические);
• стекло.

Также понадобится чертеж и некоторые столярные инструменты:

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Хорошо зарекомендовавшим себя материалом в строительстве является клееный деревянный брусок. Конечно, можно использовать и его простой вариант из цельного дерева, но здесь уже будет повышаться вероятность потери формы рамы из-за осадков.

Во избежание потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
2. Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.
3. Далее нужно укрепить в углах  деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно  в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.
4. В это время наш клей просох, и теперь можно приступать к изготовлению рамы для подвижной части. Здесь уже у бруса сечение должно быть меньше, нежели у оконной коробки, поэтому сечение уменьшаем с расчетом, чтобы зазор был примерно 0.1~0.2 см.

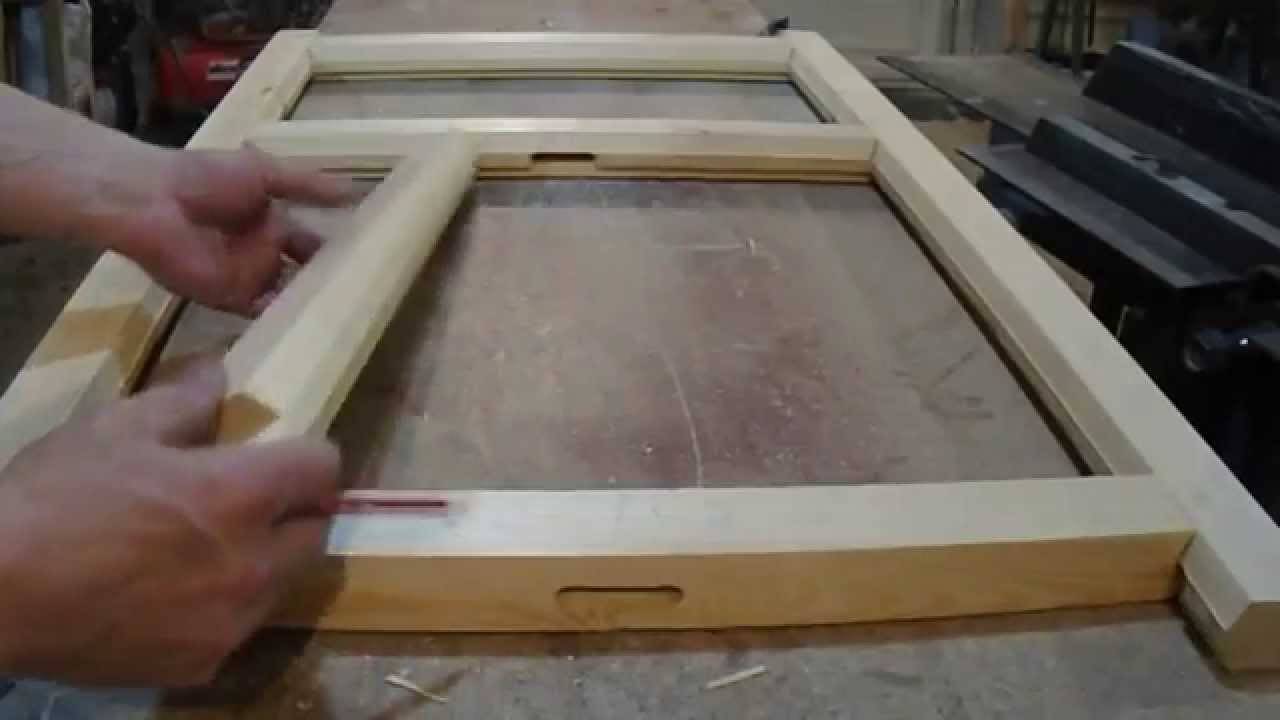

5. Далее соединяем детали оконной деревянной рамы  в той последовательности ,как и описано выше.
6. После сборки внутренней части нашей оконной деревянной рамы ее прикрепляют к нашей коробе с помощью  петель. Нужно заранее вставить стекло, хотя это можно сделать и после того, как  оконная рама будет полностью собрана.

Изготовление оконной рамы из фанеры

Иногда получается не все так хорошо, как хотелось бы и получается элементарная порча материала.

Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры.

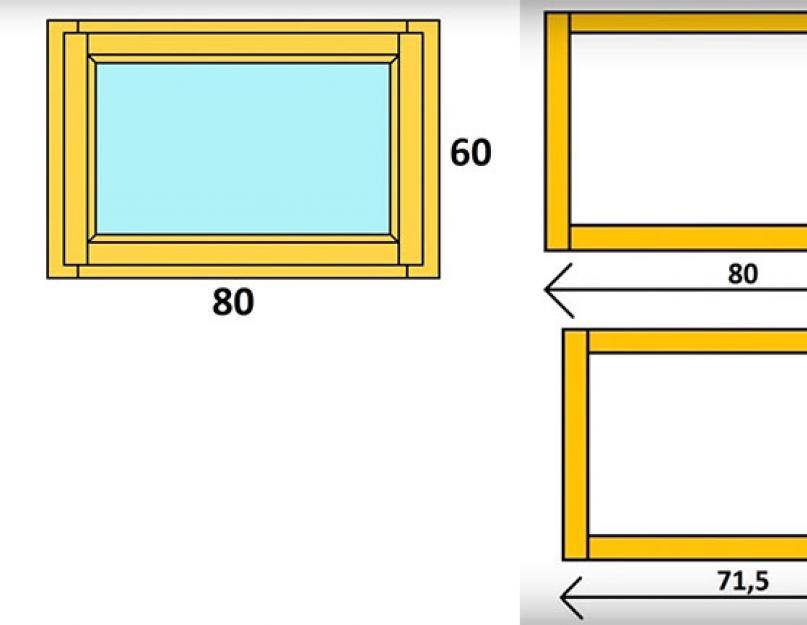

Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник

При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной

Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

Такой способ подойдет и для глухих, и для многостворчатых окон, где могут быть от одного до трех рядов стекла.

Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

Когда все детали будут готовы, скрепляем из саморезами.

Инструменты и материалы, которые вам пригодятся:

• Бруски и доски из дерева;
• Фанеры или готовые полоски из нее;
• Стеклопакет;
• Металлические угольники и ручки;
• Клей (лучше столярный);
• Саморезы;
• Пила;
• Петли для окон;
• Стамески;
• Молоток;
• Измерительная рулетка;
• Угольник.

Как вы видите, изготовить оконную раму своими руками может каждый, кто хоть немного умеет работать с инструментом и имеет желание делать что-то собственноручно.

Технология изготовления

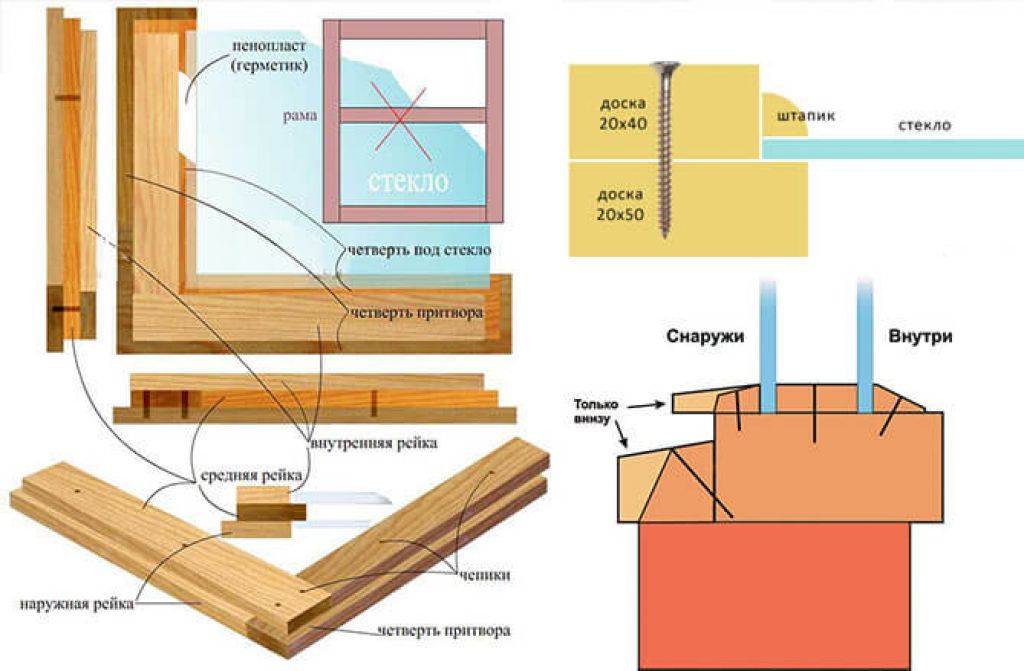

Для того чтобы изготовить деревянные оконные переплеты, необходимо подобрать бруски (квадратные или прямоугольные) надлежащего качества. Они должны быть сухими и не иметь сучков. Качество изготовленных рам должно быть на высоком уровне, так как они имеют большое значение при сохранении тепла в доме.

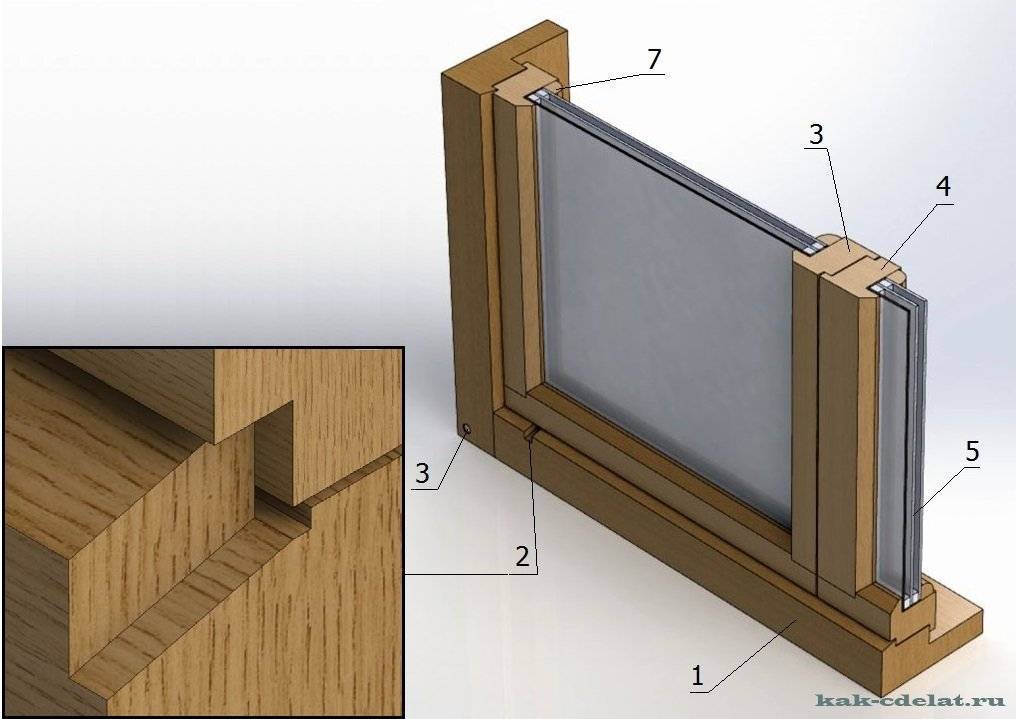

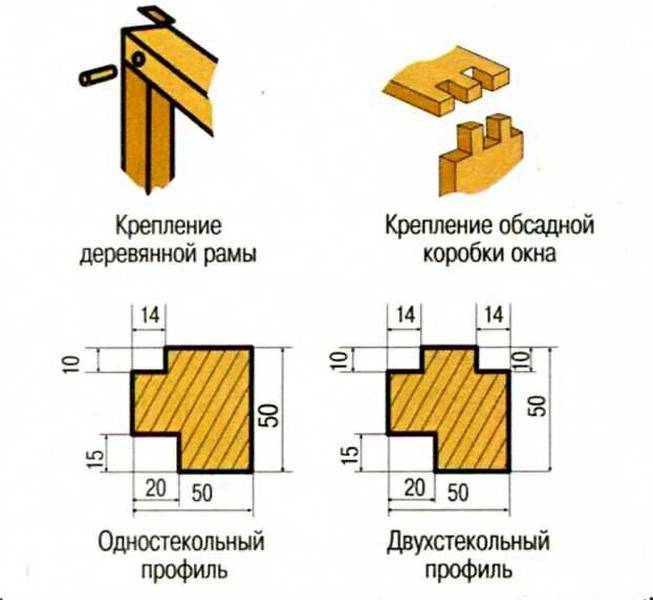

Профили для окна с одним и двумя стеклами

Первым делом необходимо качественно обработать брусок с одной стороны.
Затем при помощи рейсмуса наметить риски на второй, а также третьей сторонах. Четвертую сторону выровнять по намеченным рискам, применяя строгание.
После этого можно выполнять строгание второй стороны

Важно добиться прямых углов между сторонами бруска.
Далее, используя рейсмус, необходимо разметить первую и четвертую стороны, после чего выполнить строгание третьей стороны бруска.
Теперь, когда все бруски обработаны таким способом, можно приступить к устройству фальцев. Устройство фальцев выполняется так, чтобы в готовой раме их расположение было в одной плоскости

Иначе не будет нужной степени уплотнения стекла.

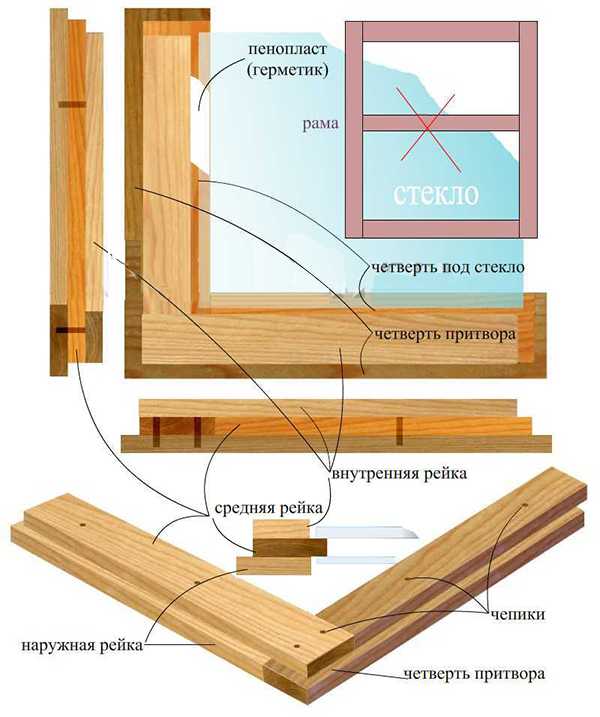

То, какого размера будут фальцы, напрямую зависит от вида уплотнения и стекла, точнее, его толщины. Если в качестве уплотнения будет использоваться штапик, то фальцы нужно делать шире, чем при использовании в качестве уплотнителя замазки.

Еще один фактор, влияющий на размер фальцев, — толщина самих брусков обвязки, а также горбыльков. Не забудьте, что чересчур узкие фальцы будут легко пропускать ветер.

Соединения, в которых используются шипы, подвергаются особо тщательному выполнению, такому, которое позволяет с высокой плотностью деталям заходить друг в друга, не допуская зазоров и перекосов. Для изготовления (выпиливания) шипов используют ножовку с мелким и узким полотном.

При выполнении сборки конструкции окна особое внимание следует обращать на углы соединения частей. Перпендикулярное положение проверяют с помощью угольника

Створки наружного характера, у которых ширина больше чем 700 мм, скрепляются с помощью металлических угольников.

https://youtube.com/watch?v=de

Соединение может выполняться как со стороны пространства между стеклами, так и с наружной стороны. Если переплеты носят летний характер, то угольники располагают с внутренней стороны.

В процессе изготовления, в тех местах, где имеется взаимное примыкание створок и фрамуг, необходимо выбрать четверти, которые затрудняют продувание через притворы. Створки обрабатывают с помощью нащельников, которые закрывают щели притворов.

Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение. Это может быть поролон, губчатая резина, шнур и так далее.

Если в конструкции рамы присутствуют створки, форточки или фрамуги наружного характера, нижнюю обвязку необходимо делать с канавкой и отливом, то есть капельником, предназначенным для сбора капель, стекающих по стеклу.

При выполнении действий по сборке и подгону переплетов обратите внимание на достаточно плотное прилегание притворов между собой и по отношению к коробке, точнее, к ее четвертям. Если этого не делать, то через щели в дом будет попадать пыль, а в холодное время года создавать утечку тепла

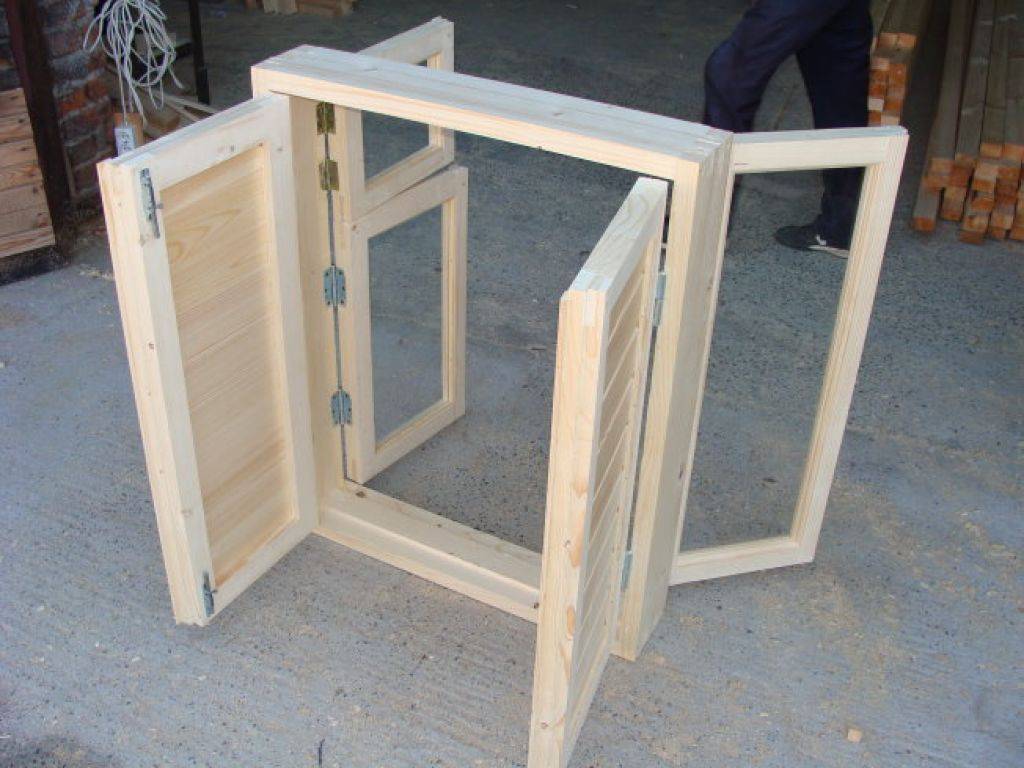

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Самостоятельное изготовление окон

Цена окон из древесины, изготовленных на заводах, довольно высока. Если же требования к герметичности не столь большие (например, нужно остеклить балкон, дачу или теплицу), то сэкономить поможет изготовление деревянных окон своими руками.

Обязательное условие производства деревянных окон – это точность.

Процесс изготовления требует таких инструментов:

• электрорубанок;
• стамески;
• шуруповерт;
• дрель;
• электролобзик;
• наждачная бумага с различной зернистостью;
• киянка;
• дрель;
• стеклорез;
• фрезерный станок или фрезерные насадки для дрели.

Фрезерные насадки для дрели

Необходимые материалы, чтобы делать окна:

• клееный брус с поперечным сечением 60*40 мм и доска 150*50 мм;
• штапик;
• оконные стёкла;
• силиконовый герметик;
• столярный клей;
• саморезы по дереву и маленькие гвозди.

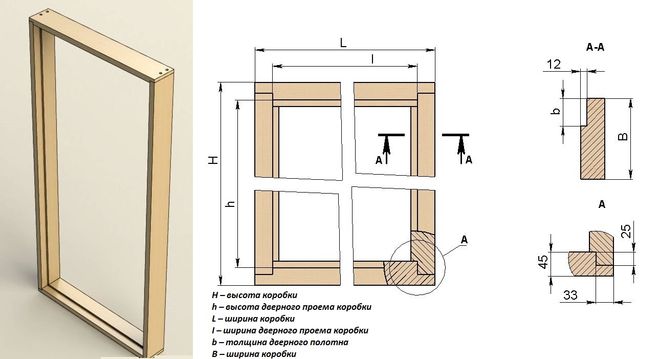

Создание короба

Для окна нужна основа, которая защитит его целостность, в случае усадки дома. Поэтому изготавливают короб. Чтобы его сделать потребуется доска 150*50 мм. В заготовке выполняют паз глубиной 1,5 см Г-образной формы.

Части между собой склеивают столярным клеем. Для сохранения угла 90° в углах изделия производят отверстия, в которые вставляют стержни длиной 30–40 мм. Готовый короб вставляют в проём и крепят дюбелями. Зазоры обрабатывают монтажной пеной.

Как сделать раму?

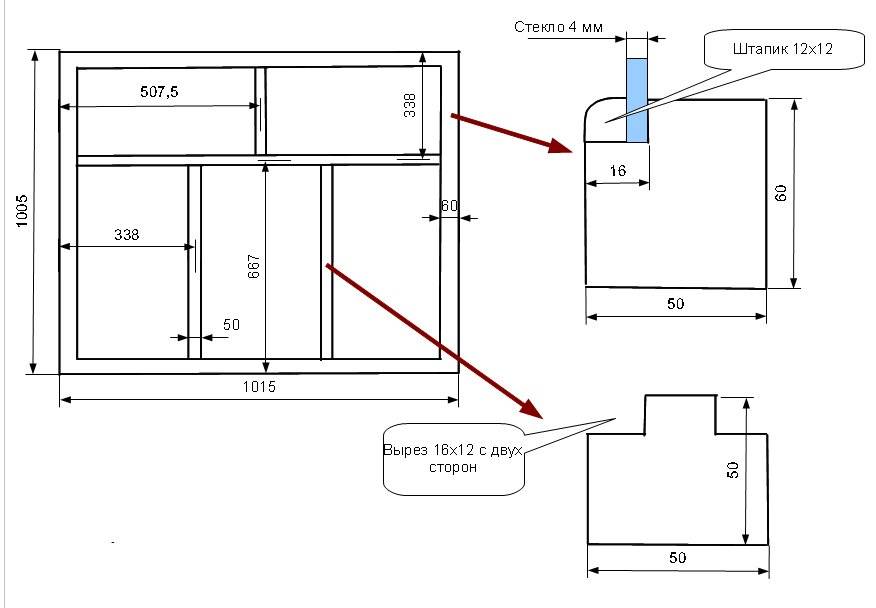

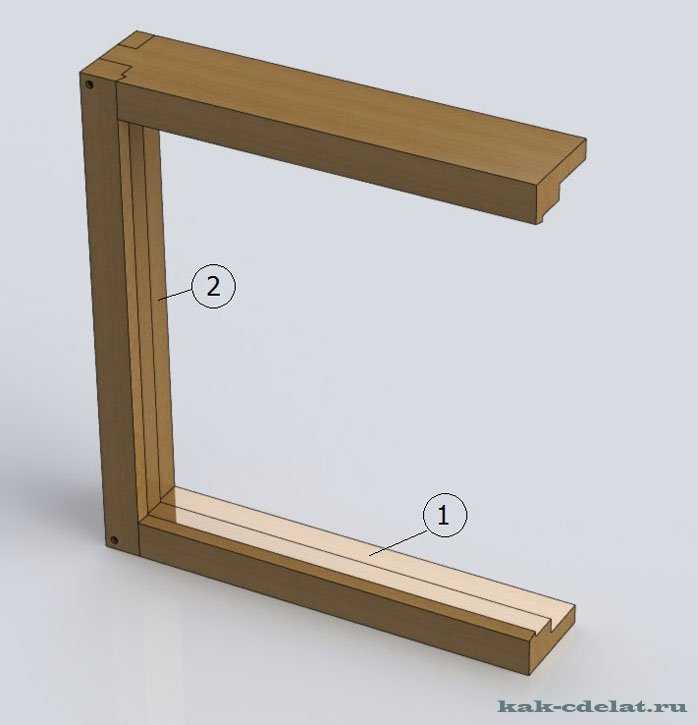

На изготовление оконных рам потребуется клееный брус сечением 60*40 мм. Форма профиля зависит от количества стёкол и создаётся с помощью электролобзика и фрезера.

Фрезер

Для одностекольного профиля в заготовке выполняется два Г-образных паза. Для установки стекла размер канавки 10*14 мм, а для соединения с коробом – 15*20 мм. В двухстекольном профиле делают три паза – для стёкол две канавки 10*14 мм и одна 15*20 мм для монтажа в основу.

Для изготовления оконных рам из дерева берется стекло толщиной 4 мм и сантиметровый штапик. Профили состыковывают соединением «шип-паз», а концы деталей обрабатывают так, чтобы получился скос 45° для создания прямых углов. По-другому можно усилить конструкцию металлическим уголком. Его ставят в углы рамы и крепят саморезами. Такой вариант подходит, если готовая рама не требует хорошего эстетического вида.

Установка стеклянного полотна

Перед монтажом стекла в раму важно определить размеры с точностью до миллиметра. Стекло должно плотно прилегать к древесине, не образуя зазоров. С помощью алмазного стеклореза разрезают стеклянные полотна, которые должны быть предварительно очищены и смазаны немного жиром

Вдоль линейки, которая должна быть длиннее разрезаемого материала, непрерывным движением ведут инструментом. Надрезанное стекло кладут на край стола и надавливают, просто отламывая его

С помощью алмазного стеклореза разрезают стеклянные полотна, которые должны быть предварительно очищены и смазаны немного жиром. Вдоль линейки, которая должна быть длиннее разрезаемого материала, непрерывным движением ведут инструментом. Надрезанное стекло кладут на край стола и надавливают, просто отламывая его.

Важно! Обязательно одевать спецодежду во время работы со стеклом – защитные очки, плотные резиновые перчатки и маска для лица. Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик. Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы

Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта

Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта

Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик. Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта.

Чтобы окно не запотевало изнутри, между стёклами помещают осушитель. Можно пространство между стёклами заполнить сухим воздухом, если в наличии есть компрессор. Для этой цели в створках делают отверстие, которое потом закрывают деревянным штифтом. Все поверхности обрабатываются лаком или краской в два слоя.

А также нужно не забывать следить за чистотой стекла во время работы. После каждого этапа его нужно насухо вытирать.

Установка окна

На оконную раму монтируют необходимую фурнитуру. Далее, раму вставляют в короб и закрепляют её с помощью саморезов. Зазоры между деревянными частями окна обязательно обрабатывают герметиком или монтажной пеной. На финишном этапе работ устанавливают подоконник и делают откосы.

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

• Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
• Стеклорез
• Электрорубанок
• Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

1. Для своего окна я выбрал доску размером 150х50 мм
2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов

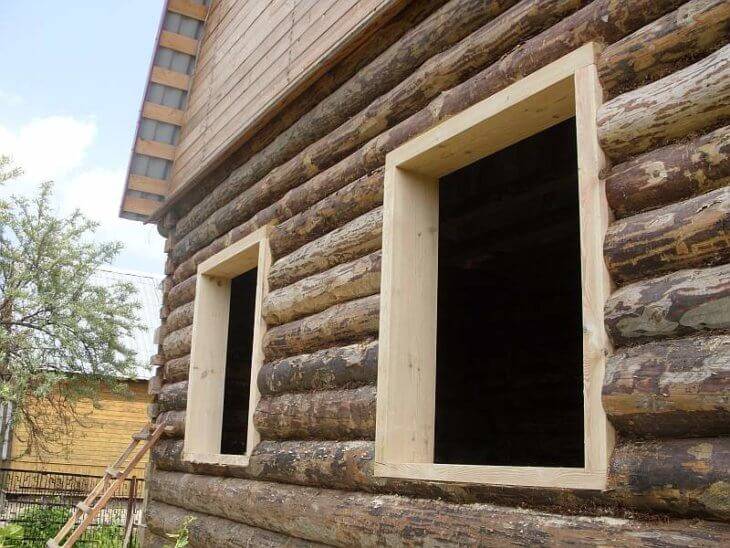

4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Как изготовить форточку

А теперь давайте рассмотрим несколько вариантов изготовления форточки.

ПЕРВЫЙ ВАРИАНТ — когда узкая рамаделится на две части.

ВТОРОЙ ВАРИАНТ — когда в широкуюраму вставляется форточный блок.

В первую очередь я предлагаю Вам рассмотреть детали из которых, сделана сама рама 1-стекло, 2-фурнитура, 3-шипка. Что такое стекло все конечно знают. Кто не знаком с фурнитурой лучше не браться за работу и не портить раму. Оконный блок стоит дороже, чем Вы заплатите мастеру. А вот о шипке мы с вами поговорим отдельно.

Сначала давайте рассмотрим первый вариант врезки форточки. Если честно сказать, то я всегда советую его всем заказчикам.

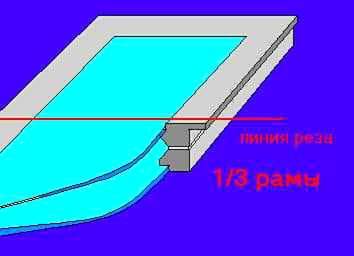

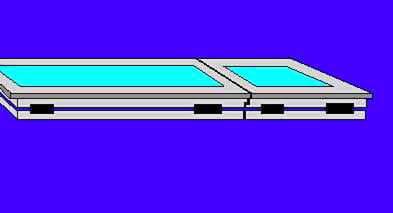

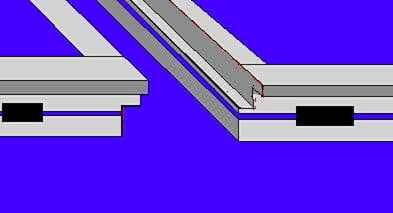

Снятую двойную раму, не разделяя мы должны разрезать ее на две части, на будущую форточку и будущую раму.В первую очередь мы снимаем фурнитуру (кроме меж рамных петель), снимаем стекло. Потом замеряем длину рамы, делим ее на 3. Получившее число отмеряем от верха рамы и аккуратно, под прямым углом распиливаем ее.

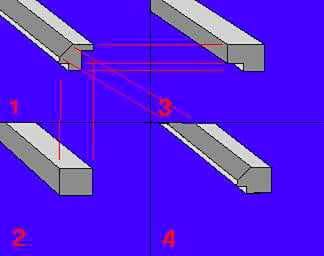

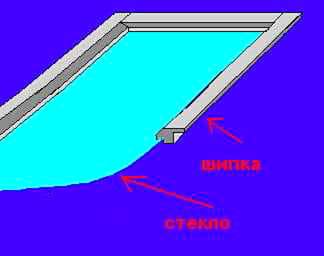

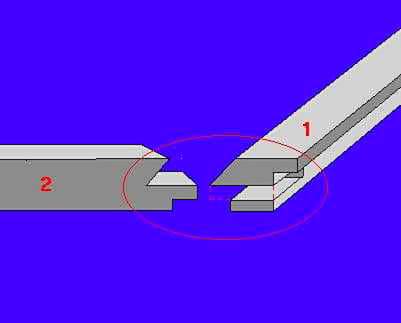

На втором рисунке нарисован брус из которого будет сделана шипка.

Красными линиями обозначены размеры которые должны совпадать с образцом нашего рамного бруска. Я специально не пишу параметры бруска. Еще раз повторю, на каждой раме он разный (в среднем это 4 х 5 см).

Третий рисунок показывает снятую четверть для стекла (желательно сделать эту операцию на станке. Но если у вас нет станка, то реально сделать четверть простой стамеской, хотя нужно иметь некоторый навык).

Что бы шипка была почти готова надо снять фазку, как показано на четвертом рисунке. А — почти — потому что доделывать будем уже на раме.

На другой стороне шипки сделайте такое же соединение в шип.

Деревянный короб стоит – делаем раму

В этой ситуации, при производстве рамы, важно учитывать какое окно требуется получить в итоге. Ниже описана инструкция к одностекольному двупазному профилю:

1. Габариты бруса, главного материала для работы, выбираются исходя из имеющихся параметров. Можно взять брус, длина и ширина которого 6 и 5 см или любой другой, подходящий по размерам.
2. При двойном стеклопакете необходимо сделать на один паз больше. Это позволит держать стекло и закрепить короб.
3. При сооружении профиля следует примеять фрезер либо электрорубанок.
4. Намереваясь собрать детали в одну конструкцию, их необходимо обрезать. Соблюдая прямой угол, края обрезаются наискось под углом, равным 45 градусам. Саморезы позволяет закрепить детали, сделав их неподвижными.

Стоит учитывать, что обналичка сейчас очень отличается от того, как ее использовали раньше. Еще пару лет назад обналичка служила теплоизоляцией, скрывала изъяны. Сейчас же она используется в качестве декоративного элемента.

Новичкам этот процесс может показаться сложным, инструкции непонятными, но стоит только собрать все незаменимые материалы и работать, и все сразу становится нагляднее

Важно изучить чертежи, учитывать необходимые размеры

Технология изготовления

Для того чтобы изготовить деревянные оконные переплеты, необходимо подобрать бруски (квадратные или прямоугольные) надлежащего качества. Они должны быть сухими и не иметь сучков. Качество изготовленных рам должно быть на высоком уровне, так как они имеют большое значение при сохранении тепла в доме.

Профили для окна с одним и двумя стеклами

Первым делом необходимо качественно обработать брусок с одной стороны. Затем при помощи рейсмуса наметить риски на второй, а также третьей сторонах. Четвертую сторону выровнять по намеченным рискам, применяя строгание. После этого можно выполнять строгание второй стороны

Важно добиться прямых углов между сторонами бруска. Далее, используя рейсмус, необходимо разметить первую и четвертую стороны, после чего выполнить строгание третьей стороны бруска

Теперь, когда все бруски обработаны таким способом, можно приступить к устройству фальцев. Устройство фальцев выполняется так, чтобы в готовой раме их расположение было в одной плоскости

Иначе не будет нужной степени уплотнения стекла.

То, какого размера будут фальцы, напрямую зависит от вида уплотнения и стекла, точнее, его толщины. Если в качестве уплотнения будет использоваться штапик, то фальцы нужно делать шире, чем при использовании в качестве уплотнителя замазки.

Еще один фактор, влияющий на размер фальцев, – толщина самих брусков обвязки, а также горбыльков. Не забудьте, что чересчур узкие фальцы будут легко пропускать ветер.

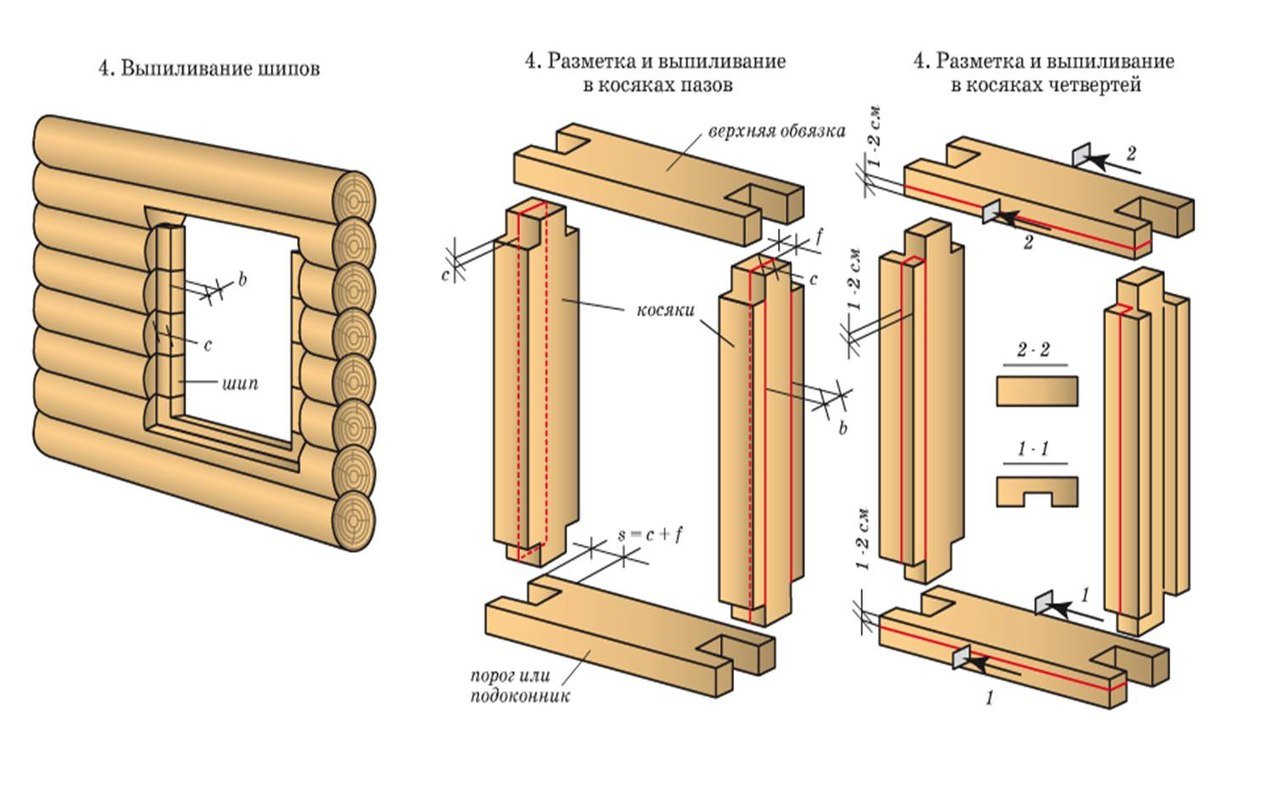

Соединения, в которых используются шипы, подвергаются особо тщательному выполнению, такому, которое позволяет с высокой плотностью деталям заходить друг в друга, не допуская зазоров и перекосов. Для изготовления (выпиливания) шипов используют ножовку с мелким и узким полотном.

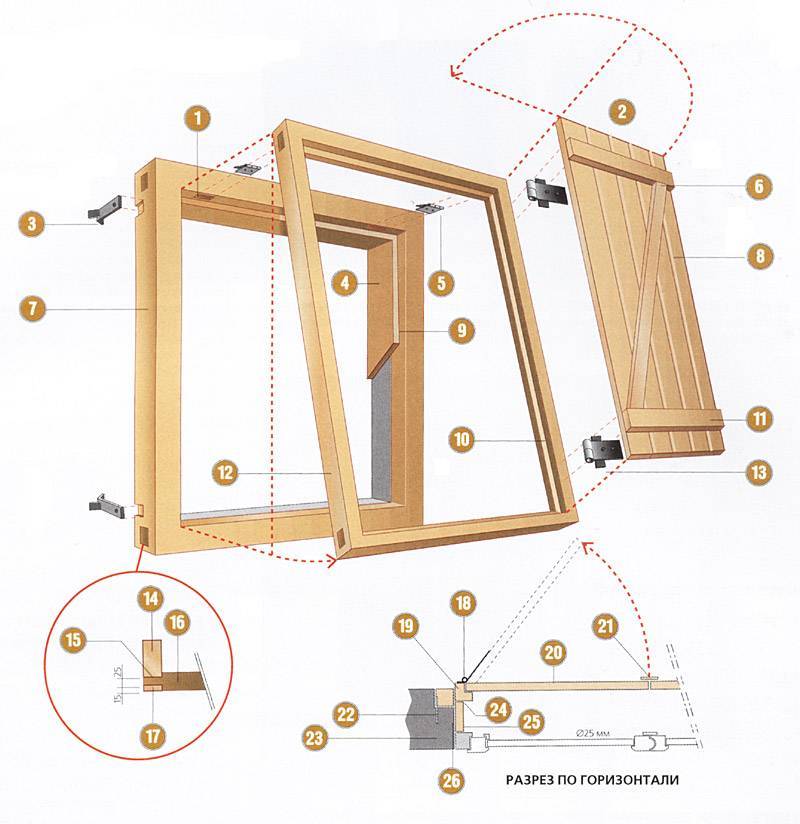

При выполнении сборки конструкции окна особое внимание следует обращать на углы соединения частей. Перпендикулярное положение проверяют с помощью угольника. Створки наружного характера, у которых ширина больше чем 700 мм, скрепляются с помощью металлических угольников

Створки наружного характера, у которых ширина больше чем 700 мм, скрепляются с помощью металлических угольников.

Соединение может выполняться как со стороны пространства между стеклами, так и с наружной стороны. Если переплеты носят летний характер, то угольники располагают с внутренней стороны.

В процессе изготовления, в тех местах, где имеется взаимное примыкание створок и фрамуг, необходимо выбрать четверти, которые затрудняют продувание через притворы. Створки обрабатывают с помощью нащельников, которые закрывают щели притворов.

Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение. Это может быть поролон, губчатая резина, шнур и так далее.

Если в конструкции рамы присутствуют створки, форточки или фрамуги наружного характера, нижнюю обвязку необходимо делать с канавкой и отливом, то есть капельником, предназначенным для сбора капель, стекающих по стеклу.

При выполнении действий по сборке и подгону переплетов обратите внимание на достаточно плотное прилегание притворов между собой и по отношению к коробке, точнее, к ее четвертям. Если этого не делать, то через щели в дом будет попадать пыль, а в холодное время года создавать утечку тепла. Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение

Это может быть поролон, губчатая резина, шнур и так далее. Главное, чтобы этот уплотнитель обладал такими свойствами, как упругость, долговечность и прочность. Для этих же целей используют нащельники

Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение. Это может быть поролон, губчатая резина, шнур и так далее. Главное, чтобы этот уплотнитель обладал такими свойствами, как упругость, долговечность и прочность. Для этих же целей используют нащельники.
