Онлайн калькулятор расчета теплопотерь трубопроводов, проходящих по воздуху и пролегающих в грунте

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

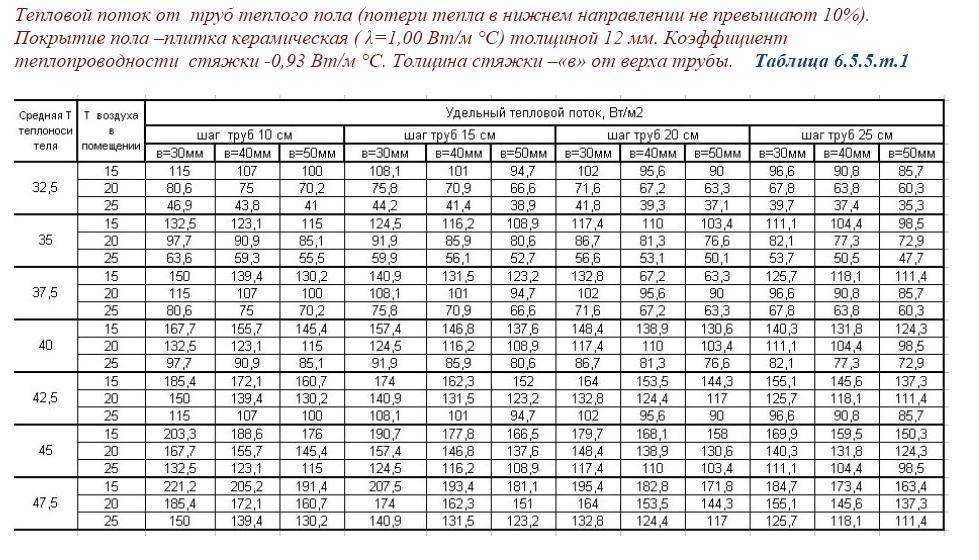

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Какие мероприятия планируют по результатам анализа теплопотерь

При выявлении тепло утечки принимают решение о капитальном ремонте здания. В целях энергосбережения утепляют наружные стены, монтируют более мощные и современные системы отопления. Устанавливают более качественные окна, с большим числом стеклопакетов, оказывающие тепловое сопротивление потерям. Однако чаще всего производят ремонт кровли, поскольку она является наиболее уязвимым местом для выхода тепла.

Если ваша семья, даже при наличии «теплых полов», оконных стеклопакетов, застекленной лоджии и современной входной двери, мерзнет – причину нужно искать в утечках теплового ресурса. Расчетные данные будут поводом для обращения в управляющую компанию и инициации соответствующих действий с ее стороны.

Теплопотери в жилом доме – понятие и влияние на условия проживания

Теплопотерей называется уровень тепла, утрачиваемого помещением через стены, окна, потолок и пол за определенное количество времени. Измеряется данная величина в ваттах на квадратный метр, и зависит от разницы внутренней и внешней температуры воздуха – чем она ниже, тем выше энергоэффективность здания.

Годовая разница природных температур составляет порядка 60 градусов – от –30° в зимний период до +30° летом. Комфортной температурой для человека считается уровень в +18/+24°, который необходимо поддерживать в жилых зданиях. Добиваются этого за счет стройматериалов (теплоизолирующих потолков, стен и полов, энергосберегающих стекол), систем обогрева, проветривания или кондиционирования. Законодательно установлены строительные правила, нормы и стандарты, определяющие тепловую защиту строений.

Общие замечания по порядку расчета

  • Сначала рассчитываются теплопотери через двери, стены и окна, все сразу, то есть после ввода всех данных по ним, или по отдельности – после ввода параметров, например по одной из стен или двери; затем рассчитываются таким же образом теплопотери через потолок, пол и потери на инфильтрацию.
  • Каждый элемент может быть пересчитанный повторно после корректировки его параметров; при этом следует учесть, что если вы изменяете количество слоев материалов, сами материалы, наличие или отсутствие окон, перед всеми этими действиями следует нажать кнопку “сброс входных данных”.
  • Расчет теплопотерь через пол, потолок и инфильтрацию возможен только после расчета потерь через стены.
  • “Температура воздуха снаружи” (для стен) и “температура над” (для потолка) вводятся в случае, если они отличаются от температуры, указанной в общих условиях для расчета.
  • Перед расчетом теплопотерь через стены из их площади вычитается площадь окон и двери.

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

  • расчет необходимого слоя утеплителя;
  • проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

Теплотехнический расчет онлайн (обзор калькулятора)

Теплотехнический расчет можно сделать в Интернете онлайн. Неплохим, как на мое усмотрение являться сервис: rascheta.net. Давайте вкратце рассмотрим, как с ним работать.

Перейдя на сайт онлайн калькулятора, первым делом нужно выбрать нормативы по которым будет производится расчет. Я выбираю свод правил от 2012 года, так как это более новый документ.

Дальше нужно указать регион в котором будет строятся объект. Если нет Вашего города выбирайте ближайший большой город. После этого указываем тип зданий и помещений. Скорей всего Вы будете рассчитывать жилое здание, но можно выбрать общественные, административные, производственные и другие. И последнее, что нужно выбрать — вид ограждающей конструкции (стены, перекрытия, покрытия).

Расчетную среднюю температуру, относительную влажность и коэффициент теплотехнической однородности оставляем такими же, если не знаете как их изменять.

В опциях расчета устанавливаем все две галочки, кроме первой.

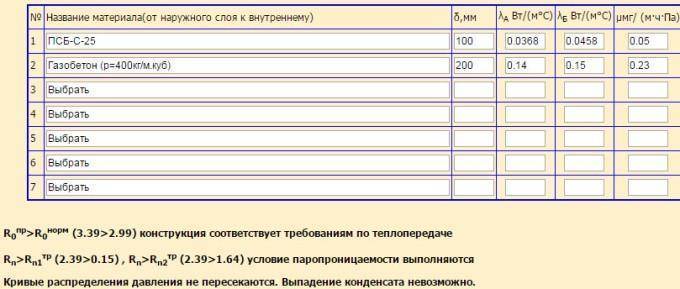

В таблице указываем пирог стены начиная снаружи — выбираем материал и его толщину. На этом собственно весь расчет и закончен. Под таблицей будет результат расчета. Если какое-то из условий не выполняется меняем толщину материала или же сам материал, пока данные не будут соответствовать нормативным документам.

Если Вы желаете посмотреть алгоритм расчета, то нажимаем на кнопку «Отчет» внизу страницы сайта.

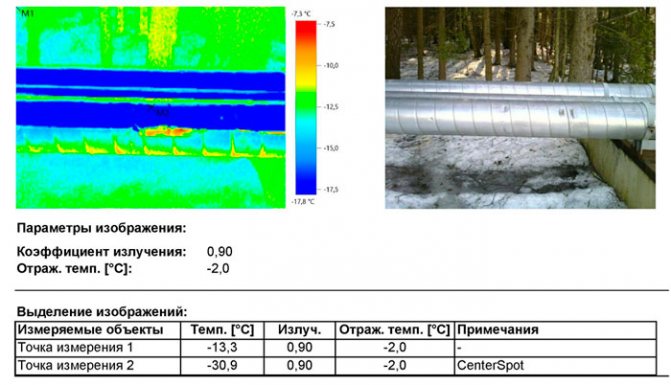

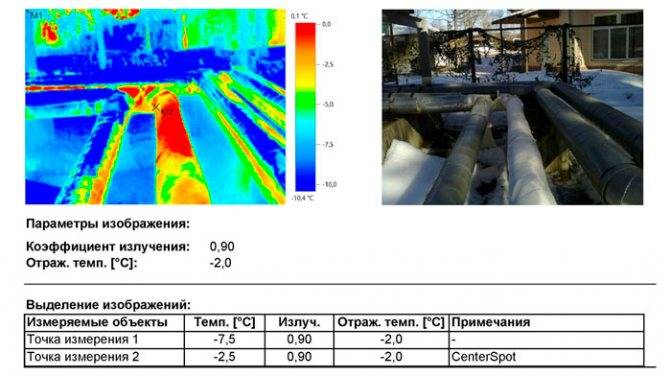

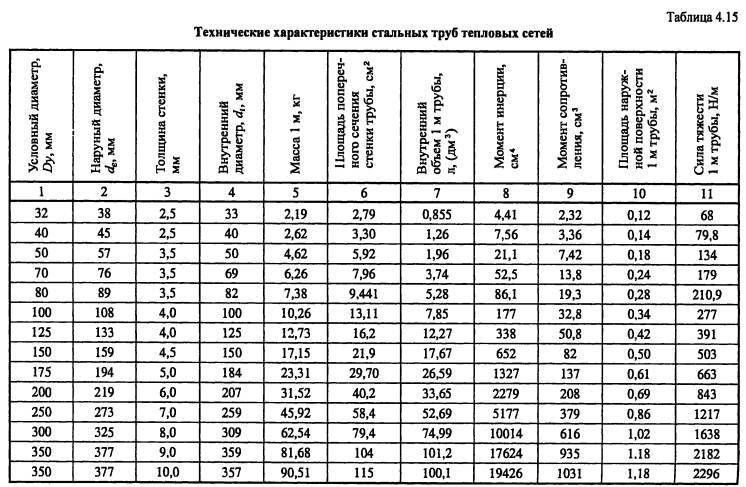

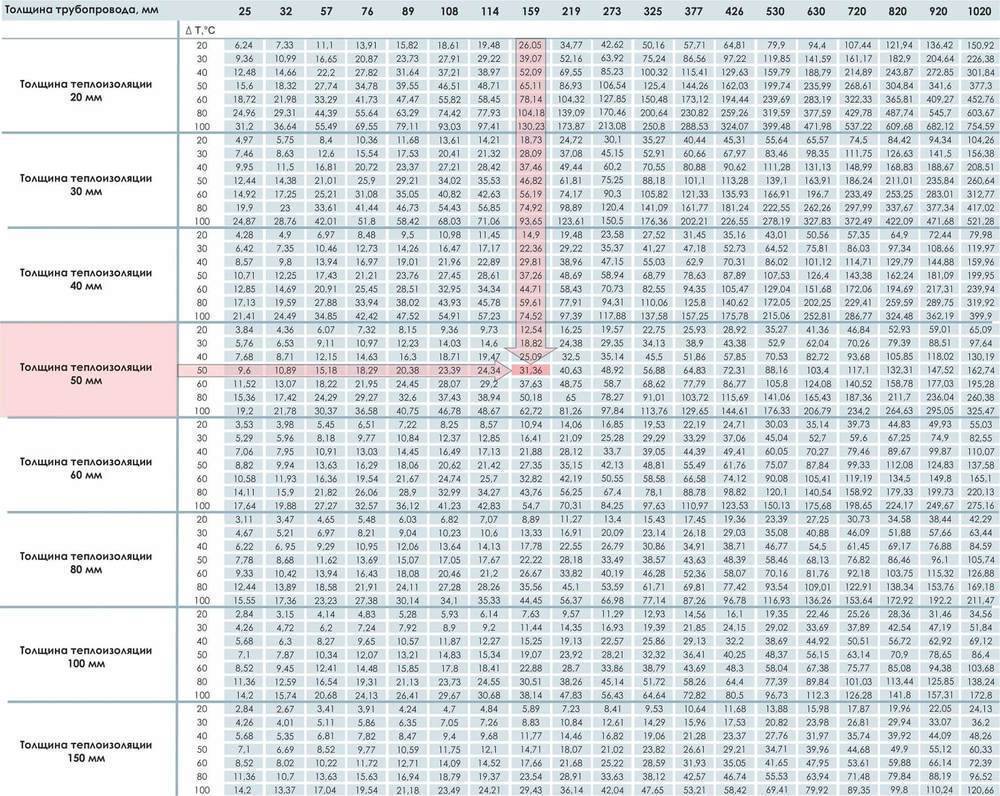

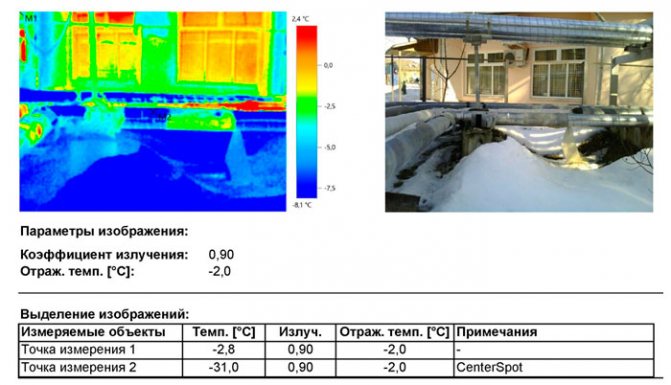

Методика расчёта тепловых потерь с трубы

Величина тепловых потерь с участка трубопровода за один час, Вт:

  • b — коэффициент учитывающий тепловые потери через опоры, соединения и арматуру, принимаемый по СНиП2.04.014 и равный для стальных трубопроводов с Ду =150 b=1.15, а для неметаллических труб b=1.7. Примечание. Расчёт производится без учёта коэффициента b если он не отмечен в таблице.
  • l – длина участка, м;
  • q – тепловые потери с одного метра трубы за один час, Вт/м.
  • – температура воды в трубопроводе, °C;
  • – температура среды окружающей трубопровод, °C;
  • k – линейный коэффициент теплопередачи, Вт/м°C;

k = 1 / ( (1/2λт)·ln(dнт/dвт) + (1/2λи)·ln(dни/dви) + 1/(αн·dни) )

  • λт – коэффициент теплопроводности материала трубы, Вт/м²°C;
  • λи – коэффициент теплопроводности тепловой изоляции, Вт/м²°C;
  • dвт, dнт – внутренний и наружный диаметры трубы соответственно, м;
  • dви, dни – внутренний и наружный диаметры изоляции соответственно, м;
  • αн — коэффициент теплоотдачи на наружной поверхности тепловой изоляции, Вт/ м²°C, принимаемый по приложению 9 СНиП 2.04.14 «Тепловая изоляция оборудования и трубопроводов»;

Образец расчёта тепловых потерь

Источник

Строительные нормы и правила

Для установления и закрепления норм теплопотерь дома существуют своды правил (СП), нормы и правила (СНиП), применяемые при строительстве, и ГОСТ:

  • СП 131.13330.2012 – о строительной климатологии;
  • СП 50.13330.2010 – о тепловой защите зданий;
  • СП 60.13330.2012 – об отоплении, вентилировании и кондиционировании в зданиях воздуха.
  • СНиП 2.04.07-86* – о тепловых сетях;
  • СНиП 2.08.01-89* – о жилых зданиях;
  • СНиП 2.04.05-91* – об отоплении, вентилировании и кондиционировании.
  • ГОСТ 22270-76 – об оборудовании для кондиционирования, вентиляции и отопления;
  • ГОСТ 30494-2011 – о параметрах микроклимата в помещениях жилых и общественных зданий;
  • ГОСТ 31311-2005 – об отопительных приборах.

Данные энергетического паспорта МКД должны соответствовать вышеуказанной технической документации и быть в пределах регламентированных нормативов.

P. S. (08.01.2021)

Время не стоит на месте… Широкому кругу инженеров стали доступны программы численного решения физических полей методом конечных элементов.

Рассмотренный в статье пример расчета теплопотерь подвала выполним в программе Agros2D, которую можно свободно скачать с официального сайта agros2d.org (с русским интерфейсом).

Исходные данные для расчета — те же:

1. Размеры подвала в плане по внутренним замерам – 9×12 м, заглубление – 2,5 м.

2. Стены и пол выполнены из железобетона толщиной 0,3 м с коэффициентом теплопроводности λ=1,7 Вт/(м·К).

3. Теплопроводность грунта λ=1,16 Вт/(м·К).

4. На границе «внутренняя поверхность подвала – воздух в подвале» коэффициент теплоотдачи α=8,7 Вт/(м2*К), температура воздуха в подвале tвр=+16 °С.

5. На границе «наружная поверхность грунта – наружный воздух» коэффициент теплоотдачи α=23 Вт/(м2*К), температура наружного воздуха tнр=-37 °С.

6. Нижняя граница грунта — ломаная изотермическая поверхность с постоянной температурой tгр=+4 °С.

7. Через боковые поверхности блока грунта и через верхние поверхности железобетонных стен тепловой поток отсутствует.

Форма нижней поверхности грунта выбрана таким образом, что глубина промерзания грунта на удалении от здания составляет ~ 2,4 м.

На скриншоте представлено стационарное температурное поле, рассчитанное в программе Agros2D.

Результаты расчета:

1. Теплопотери подвала через пол – 1,23 КВт.

2. Теплопотери подвала через стены – 4,12 КВт.

3. Общие теплопотери подвала – 5,35 КВт.

Выводы:

1. Полученный результат в 1,6 раза больше результата, полученного по зональной методике Мачинского и в 3 раза меньше результата по методике Сотникова.

2. Если в расчетной модели уменьшить глубину промерзания грунта с 2,4 м до 2,0 м, добавив на поверхность слой снега, то рассчитанные в Agros2D теплопотери будут весьма близки к результату, полученному по зональной методике.

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

  • Толщину и материал стен, покрытий.
  • Конструкцию и материал кровельного покрытия.
  • Тип и материал фундамента.
  • Тип остекления.
  • Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

KТип конструкции
3 — 4Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

Что такое теплопотери? Почему их нужно знать?

Теплопотери – это то количество тепла, которое теряют внутренние помещения через ограждающие перегородки, если температура за окном ниже той, которая должна поддерживаться внутри здания.

Необходимость расчета теплопотерь обусловлена задачей проектирования системы отопления, кондиционирования. От данного показателя зависит выбор климатической системы, мощности котельной, сечения труб, количества секций радиатора, применения системы теплый пол, других отопительных устройств.

Усредненные показатели имеет смысл использовать лишь тогда, когда к помещению не предъявляется строгих требований по поддержанию определенных постоянных температур. Остальные случаи, особенно когда речь идет о жилых, общественных строениях с постоянным пребыванием людей без верхней одежды, требуют произвести точный расчет показателя теплопотерь.

На сегодняшний день человечество озадачено проблемой рационального потребления ресурсов, особенно энергетических. Правильный расчет теплопотерь позволит определить наиболее рациональный путь организации системы отопления, чтобы помещение прогревалось до комфортной температуры, при этом энергопотребление не было избыточным.

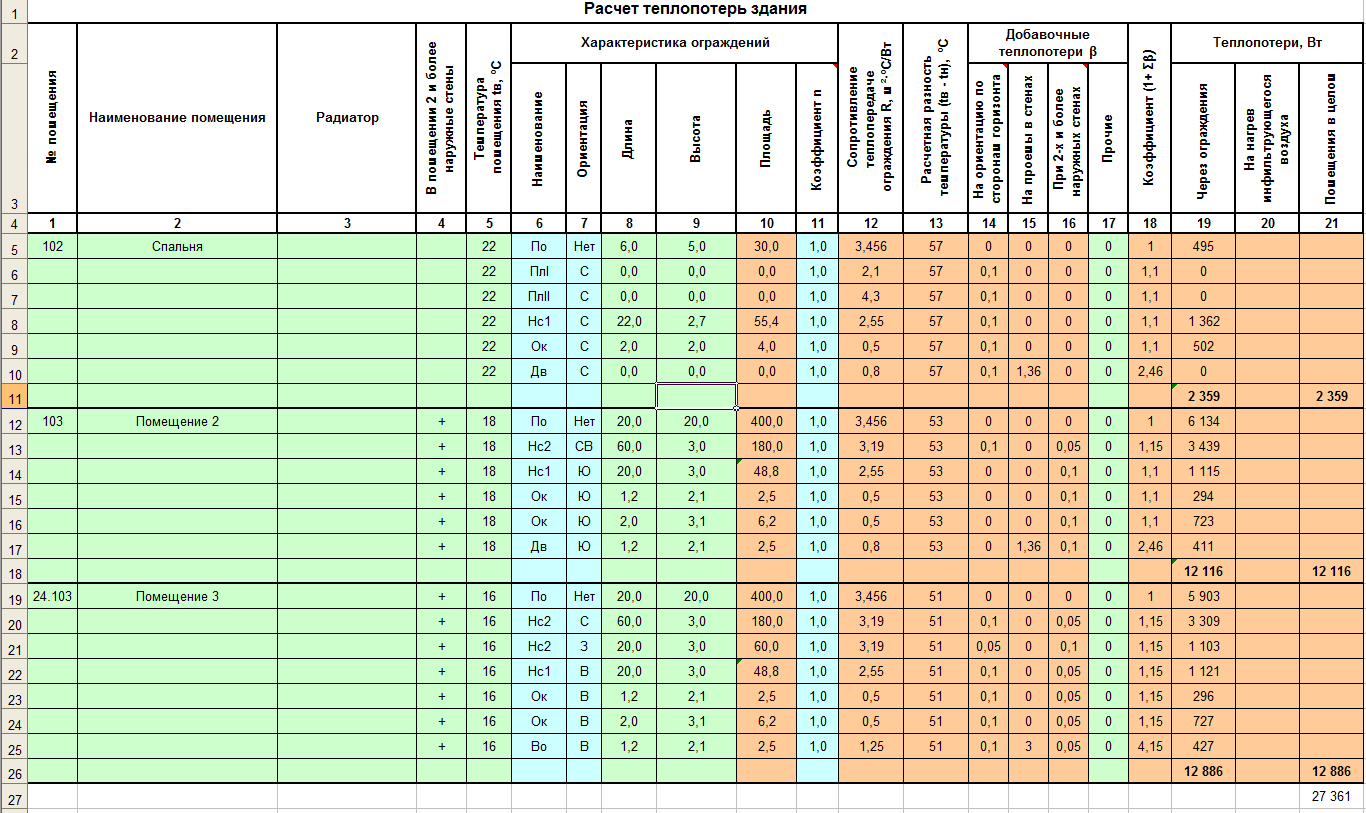

Развернутая таблица теплопотерь

В таблице tвн — температура воздуха в помещении, Q — теплопотери помещения / ограждающей конструкции / теплопроводного включения, Qуд — удельные теплопотери помещения.

Помещение/ Наружная ограждающая конструкция/ теплопроводное включениеПлощадь или длинаtвн, °CQ, ВтQуд, Вт/м2
1.1 Коридор23.1 м222174576
Окна0.3 м220
Двери2.3 м2191
Стены14.6 м2220
Пол Зона 110.04 м272
Пол Зона 211.21 м249
Пол Зона 34.48 м211
Инфильтрация23.1 м2935
Примыкание стен к полу на грунте5.02 м225
Примыкание стен к перекрытию5.02 м22
1.2 Кладовая6.8 м219.5866127
Окна1.7 м2106
Стены16 м2227
Пол Зона 16.72 м243
Пол Зона 20.44 м22
Инфильтрация6.8 м2260
Примыкание стен к полу на грунте5.36 м200
Примыкание стен к перекрытию5.36 м19
Примыкание стен друг к другу3.1 м8
1.3 Санузел7.3 м22567492
Окна1.2 м285
Стены6.91 м2111
Пол Зона 14.64 м238
Пол Зона 23.36 м217
Инфильтрация7.3 м2316
Примыкание стен к полу на грунте2.32 м98
Примыкание стен к перекрытию2.32 м10
1.4 Котельная7.7 м219.563582
Окна1.2 м275
Стены7.81 м2111
Пол Зона 15.22 м233
Пол Зона 23.78 м215
Инфильтрация7.7 м2294
Примыкание стен к полу на грунте2.61 м97
Примыкание стен к перекрытию2.61 м9
1.5+1.6 Кухня + Гостинная39.1 м2224252109
Окна11.94 м2792
Стены48.54 м2731
Пол Зона 128 м2202
Пол Зона 212 м253
Пол Зона 30.46 м21
Инфильтрация39.1 м21583
Примыкание стен к полу на грунте18 м713
Примыкание стен к перекрытию8.7 м33
Примыкание стен к балконному перекрытию9.3 м126
Примыкание стен друг к другу6.2 м18
1.7 Жилая комната18.5 м2221843100
Окна2.72 м2180
Стены26.16 м2394
Пол Зона 113.78 м299
Пол Зона 25.61 м225
Инфильтрация18.5 м2749
Примыкание стен к полу на грунте8.89 м352
Примыкание стен к перекрытию8.89 м34
Примыкание стен друг к другу3.1 м9
2.1 Коридор19.5 м219.5110257
Окна1.5 м294
Стены3.74 м253
Потолок21.29 м2202
Инфильтрация19.5 м2745
Примыкание стен к перекрытию2.4 м9
2.2 Жилая комната21.2 м222161276
Окна2.4 м2159
Стены20.81 м2314
Потолок23.69 м2238
Инфильтрация21.2 м2858
Примыкание стен к перекрытию9.94 м38
Примыкание стен друг к другу1.85 м5
2.3 Жилая комната18.5 м222144578
Окна2.4 м2159
Стены19.08 м2287
Потолок20.77 м2209
Инфильтрация18.5 м2749
Примыкание стен к перекрытию9.25 м36
Примыкание стен друг к другу1.85 м5
2.4 Жилая комната18.5 м222147480
Окна2.08 м2138
Стены19.51 м2294
Потолок20.65 м2207
Инфильтрация18.5 м2749
Примыкание стен к перекрытию4.2 м16
Примыкание стен к балконному перекрытию4.74 м64
Примыкание стен друг к другу1.85 м5
2.5 Жилая комната17.2 м222146185
Окна3.36 м2223
Стены17.71 м2267
Потолок19.26 м2193
Инфильтрация17.2 м2696
Примыкание стен к перекрытию4.2 м16
Примыкание стен к балконному перекрытию4.44 м60
Примыкание стен друг к другу1.85 м5
2.6 Санузел7.7 м22555572
Окна0.56 м240
Стены4.87 м278
Потолок8.71 м293
Инфильтрация7.7 м2333
Примыкание стен к перекрытию2.61 м11
Площадь дома205.1 м21766486
Все окна31.36 м22070
Все двери2.3 м2191
Все стены205.74 м23088
Весь пол зона 168.4 м2488
Весь пол зона 236.4 м2160
Весь пол зона 34.94 м212
Весь потолок114.37 м21143
Вся инфильтрация205.1 м28266
Все примыкания стен к полу на грунте42.2 м1685
Все примыкания стен к перекрытию33.44 м254
Все примыкания стен к балконному перекрытию9.24 м250
Все примыкания стен друг к другу19.8 м57

Тепловые потери за счет крыши или потолка

Потери тепла для потолка и крыши рассчитываются по той же формуле, что и для стен. Теплый воздух поднимается вверх, поэтому, чтобы не отапливать улицу, следует серьезно отнестись к утеплению крыши при строительстве. Основным параметром теплопотерь здесь будет неравномерность стыков. От выбора утепляющего материала тоже будет завесить очень многое. Так, например использование эковаты предполагает отсутствие влаги. А, как известно, вместе с теплым воздухом вверх поднимается и пар, который остывая, будет конденсироваться, оседать на утеплителе, замещая воздух и снижать термическое сопротивление утеплителя.

Методика расчёта тепловых потерь с трубы

Величина тепловых потерь с участка трубопровода за один час, Вт:

Q = b · l · q

  • b — коэффициент учитывающий тепловые потери через опоры, соединения и арматуру, принимаемый по СНиП2.04.014 и равный для стальных трубопроводов с Ду=150 b=1.15, а для неметаллических труб b=1.7. Примечание. Расчёт производится без учёта коэффициента b если он не отмечен в таблице.
  • l – длина участка, м;
  • q – тепловые потери с одного метра трубы за один час, Вт/м.

q = k · 3.14 · (tв — tc)

  • – температура воды в трубопроводе, °C;
  • – температура среды окружающей трубопровод, °C;
  • k – линейный коэффициент теплопередачи, Вт/м°C;

k = 1 / ( (1/2λт)·ln(dнт/dвт) + (1/2λи)·ln(dни/dви) + 1/(αн·dни) )

  • λт – коэффициент теплопроводности материала трубы, Вт/м²°C;
  • λи – коэффициент теплопроводности тепловой изоляции, Вт/м²°C;
  • dвт, dнт – внутренний и наружный диаметры трубы соответственно, м;
  • dви, dни – внутренний и наружный диаметры изоляции соответственно, м;
  • αн — коэффициент теплоотдачи на наружной поверхности тепловой изоляции, Вт/ м²°C, принимаемый по приложению 9 СНиП 2.04.14 «Тепловая изоляция оборудования и трубопроводов»;

Коэффициент теплопроводности материалов – таблица по СП 61.13330.2012

МатериалКоэффициент теплопроводности, Вт/м°С
Асбестовый матрац, заполненный совелитом0,087
Асбестовый матрац, заполненный стекловолокном0,058
Асботкань в несколько слоев0,13
Асбестовый шнур0,12
Асбестовый шнур (ШАОН)0,13
Асбопухшнур (ШАП)0,093
Асбовермикулитовые изделия марки 2500,081
Асбовермикулитовые изделия марки 3000,087
Битумоперлит0,12
Битумокерамзит0,13
Битумовермикулит0,13
Диатомовые изделия марки 5000,116
Диатомовые изделия марки 6000,14
Пенопласт ФРП-1 и резопен группы 1000,043
Пенополиуретан0,05
Полуцилиндры и цилиндры минераловатные марки 1500,049
Полуцилиндры и цилиндры минераловатные марки 2000,052
Совелитовые изделия марки 3500,076
Совелитовые изделия марки 4000,078
Фенольный поропласт ФЛ монолит0,05
Шнур минераловатный марки 2000,056
Шнур минераловатный марки 2500,058
Шнур минераловатный марки 3000,061

Порядок применения

  1. Введите наружный диаметр трубы в мм.
  2. Выберите расположение в выпадающем списке: в помещении, на улице, под землей.
    1. Если выбрано расположение «на улице», Вы можете скорректировать параметр «Скорость ветра». По умолчанию он равен 5 м/с.
  3. Выберите материал теплоизоляции.
    1. При необходимости скорректируйте значение Теплопроводности.
    2. Выберите толщину теплоизоляции.
  4. Выберите географическое Местонахождение обогреваемого трубопровода. Если выбрать регион в выпадающем списке, то нужное значение «Минимальной температуры воздуха» подставится автоматически. В списке присутствуют не все регионы, а только указанные в СНИПе.
    1. Либо введите минимальную температуру воздуха с клавиатуры. Для трубопроводов диаметром более 100 мм рекомендуется принимать температуру наиболее холодной пятидневки, обеспеченностью 0.92 (по СНиП 23-01-99). Для трубопроводов диаметром менее 100 мм рекомендуется принимать абсолютную минимальную температуру в регионе согласно СНИП.
  5. Нажмите кнопку «Посчитать». Полученный результат на экране — это расчетные теплопотери без какого-либо запаса по мощности.
  6. Для того чтобы подобрать подходящий греющий кабель требуется задать диапазон «Запаса мощности обогрева». По умолчанию греющие кабели подбираются с запасом по мощности 20-50%. Вы можете увеличить запас мощности до 120% с целью увеличения выборки греющих кабелей и нагревательных лент.
  7. Для того чтобы начать расчет заново нажмите кнопку «Сбросить».

Информация по назначению калькулятора

Калькулятор теплопотерь предназначен для расчета примерного количества тепла, теряемого помещением через ограждающие конструкции в единицу времени в самую холодную пятидневку выбранного населенного пункта (по актуализированной редакции СП 131.13330.2012).

Информация актуальна на 2023 год.

Данные расчеты являются достаточно приблизительными, так как невозможно учесть абсолютно все факторы, влияющие на тепловые потери, а полученные результаты необходимо проверять экспериментально, для подтверждения расчетов. Ошибки в конструкции стен так же могут значительным образом повлиять на фактические теплопотери. Например, образование конденсата внутри стеновой конструкции может значительно увеличить теплопроводность теплоизолирующего материала в зимний период.

Также на общие теплопотери влияют разность наружной и внутренней температур, солнечная радиация, атмосферные осадки, ветра и другие факторы. Моделирование процессов тепловых потерь целого здания является актуальной проблемой. Зная теплопотери здания, можно переходить к выбору мощности и вариантов системы отопления.

Для снижения тепловых потерь здания необходимо использовать максимально эффективные теплоизоляционные материалы

Особенно стоит уделить внимание кровле, так как именно через нее наружу уходит наибольшее количество тепла из помещения. Для поддержания комфортного внутреннего микроклимата, а так же снижения финансовых затрат на отопление, необходимо соблюдать правильный баланс утепления всех ограждающих конструкций

Примерное минимальное качество утепления наружных стен

  • Хорошее:

~ 300 мм Дерево + 100 мм Полистирол/Каменная Вата

~ 500 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 100 мм Полистирол/Каменная Вата

~ 400 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 200 мм Полистирол/Каменная Вата

Среднее:

~ 300 мм Дерево + 50 мм Полистирол/Каменная Вата

~ 400 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 50 мм Полистирол/Каменная Вата

~ 200 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 100 мм Полистирол/Каменная Вата

Плохое:

~ 200 мм Дерево

~ 200 мм Газо- и пенобетон

~ 100 мм Газо- и пенобетон + 120 мм Кирпич

~ 300 мм Керамзитобетон

~ 250 мм Кирпич

Тепловизионное обследование тепловой сети

Участки объекта без дефектов, аномалий и тепловых потерь

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Трубопроводы полностью заизолированы, тепловые потери соответствуют нормативным потерям.

Приборы и средства контроля

Контроль качества теплоизоляции конструкций выполнен с использованием термографа (тепловизора) «testo 871».

При теплотехническом обследовании дополнительно использовали следующую аппаратуру:

  • термогигрометр Testo 622,
  • измеритель плотности теплового потока и температуры ИТП-МГ4.03 «ПОТОК»,
  • термоанемометр Testo 405.

Технические характеристики «Testo 871»

Наименование СИТепловизор
Производительtesto 871
Марка СИ871
Заводской №1008266
№ в Госреестре средств измерений44367-10
Технические характеристики
Размер детектора, пиксели240×180
Качество снимка NETD, мK90
Погрешность±2 °C или ±2%
Температурный диапазон, °C-30…+650
Рабочая температура, °C-15 … +50
Тип зондаинфракрасный
Тип хранения изображениясъемная карта памяти SD

Технические характеристики «Testo 622»

Наименование СИТермогигрометр
Производительtesto
Марка СИ622
Заводской №39501565/005
№ в госреестре средств измерений35319-07
Технические характеристики
Диапазон измерения300…1200,0 гПа
Погрешность измерения влажности (при 25±5°С), %не более ±3
Диапазон измерения температуры, °С-10…+60
погрешность измерения температуры, °Сне более ±0,4
Размеры185 x 105 x 36 мм

Технические характеристики «Testo 405»

Наименование СИТермоанемометр
Производительtesto
Марка СИ405
Заводской №41518249/410
Скорость потока
Диапазон измерений0 … +99990 м³/ч
Термоанемометр
Диапазон измерений0 … 5 м/с (-20 … 0 °C) 0 … 10 м/с (0 … +50°C)
Погрешность±(0.1 м/с + 5% от изм. знач.) (0 … +2 м/с) ±(0.3 м/с + 5% от изм. знач.) (в ост. диапазоне)
Разрешение0.01 м/с
Измерение температуры
Диапазон измерений-20 … +50 °C
Погрешность±0.5 °C
Разрешение0.1 °C
Рабочая температура0 … +50 °C
Размеры490 x 37 x 36 мм

Выявление источников теплопотерь самостоятельно и дальнейшая их ликвидация

Начать стоит с окон и дверей. Зачастую монтаж этих конструкций производится некачественно, что и становится причиной утечки тепла. Способ прост: необходимо провести рукой по контуру изделия, что позволит выявить сквозные щели. Проблемные места необходимо заделать любым теплоизолирующим материалом, сменить уплотняющие резинки. В случае если окно или дверь пропускает тепло во многих местах, разумнее будет установить новую дверь и новый стеклопакет. Следующий шаг – проверка внешних стен. Те, которые устроены некачественно и будут чрезвычайно холодными. Стена отдает много тепла на улицу по 2-м причинам: некачественная теплоизоляция или неправильная работа радиатора. С 1-м случаем разобраться сложно, а со 2-м – нет. Необходимо выпустить из радиатора лишний воздух, проверить устройство на наличие в нем мусора, так как некоторые его секции могут не нагреваться вовсе. Следующий основной этап – проверка крыши. Установив, в какой ее части имеются наибольшие сквозные щели, необходимо заполнить их утеплителем. Избежать такой проблемы можно, если изначально работы проведены качественно, тогда утечки, уходящие через крышу, будут минимальны. Вышеперечисленное – это основные и самые частые «больные» места, начать следует именно с них. Устранение этих недостатков сэкономит большое количества тепла, но проблема может быть и в другом: вентиляции, фундаменте и другом

Способы расчетов тепловой энергии

Некоторые жильцы для расчета теплопотерь пользуются простым методом. Он заключается в том, что при условии высоты потолка – 2,5 м., площадь помещения умножается на 100 Вт. (при другой высоте потолка, вводится поправочный коэффициент). Но полученный результат при этом способе настолько не достоверный, что его можно смело прировнять к нулю.

Такое утверждение объясняется тем, что на теплопотери влияют несколько важных факторов, такие как:

  • ограждающая конструкция;
  • площадь окон и вид их остекленения;
  • внутренняя температура;
  • кратность теплообмена и др.

Помимо этого даже при равных условиях значений вышеперечисленных факторов, теплопотери у маленьких домов и больших зданий будут разные. Поэтому, чтобы более точно определить теплопотери, были разработаны следующие специальные методики:

  1. Ручной подсчет. В этом случае все расчеты выполняются самостоятельно при помощи специально выведенных формул и таблиц.
  2. Онлайн — калькулятор. Здесь достаточно будет ввести все указанные данные, в вычислительную программу, после чего она самостоятельно произведет расчет и выдаст итог.

При использовании этих способов, можно будет не только достоверно рассчитать теплопотери, но и правильно подобрать отопительную систему, при использовании которой не возникнет неоправданных затрат.

расчет теплопотерь

Итак, чтобы не допустить ошибок, рассмотрим каждый вычислительный способ более подробно.

Укрупненный расчет

Выше описана методика точного подсчета теплопотерь, однако далеко не все используют данную формулу, зачастую обыватели довольствуются усредненными данными, уже посчитанными для помещения высотой потолков до 3 метров. Укрупненный расчет производят исходя из значения 100 Вт/1 квадратный метр помещения. Соответственно дома площадью 100 м2 необходимо обеспечить отопительную систему мощностью примерно 10 000 Вт.

Подобные расчеты являются достаточно усредненными. Учитывая, что в нашей стране большая вариативность климатических зон, использовать такой расчет нецелесообразно. При недостаточной мощности, дом не будет достаточно хорошо прогреваться, а при избыточной — ресурсы будут расходоваться впустую.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
