Пошаговая инструкция, как сделать опалубку для ленточного фундамента своими руками

Несъемная опалубка для фундамента

Несъемная опалубка

Из чего состоит опалубка?

В состав конструкции входят следующие элементы:

• Щиты из досок;
• Подкосы;
• Крепежи;
• Кронштейны;
• Балки.

В зависимости от конструкции, в монтаже которой задействована опалубка, щиты могут выпускаться в одном из трёх типов исполнений:

• Вертикальный – подходит для строительства стен. Имеют симметричное строение, благодаря которому их можно устанавливать в любом положении. Обычно собираются в длинную секцию при помощи клиновых замков;
• Угловой – располагаются по углам сооружения, соединяются с вертикальными щитами при помощи замков. Могут укрепляться балками для большей устойчивости;
• Универсальный – используется для монтажа любого элемента конструкции здания. Похож на вертикальный, но оснащается специальными отверстиями для соединения с другими щитами.

Технология строительства по шагам

Съемная и несъемная

Преимущества и недостатки несъёмного сооружения

Чем же хороша несъёмная система?

Опалубка для бетона, железобетона, грунтовой смеси и др. славится:

• безопасностью;
• надёжностью;
• прочностью;
• лёгкостью;
• универсальностью;
• огнестойкостью;
• отличной сейсмостойкостью;
• влагостойкостью;
• не подверженностью агрессивному воздействию температурных перепадов;
• биологической пассивностью;
• высокими тепло и звукоизоляционными свойствами;
• не подверженностью механическим повреждениям;
• отсутствием излишней нагрузки;
• небольшим весом, что не требует привлечения спецтехники;
• наличием структурированной или отформованной поверхности, что позволяет отказаться от использования декоративной отделки цоколя.
• высокой скоростью сборки и заливки бетона для фундамента;
• простотой монтажа;
• относительно разумной ценой.

Имеются, понятное дело, и недостатки:

• не подходит для сооружения многоэтажных зданий;
• не используется повторно.

Ну, скажем, такие «моменты» и недостатками то сложно назвать.

Как рассчитать количество досок для опалубки

Продают пиломатериал в кубометрах, поэтому застройщику требуется определить в кубах, сколько и какой доски нужно для опалубки фундамента. Так как из неё будут собираться щиты, необходимо посчитать, какой будет их длина. У ленточных фундаментов она соответствует суммарной длине всех стен, умноженной на 2 (так как щиты выставляются под каждую стенку параллельно), а у плитных – периметру плиты.

К примеру, общая длина щитов получилась 110 м, высота составляет 90 см. Толщину доски берём 50 мм и высчитываем кубатуру:

110*0,9*0,05=4,95 м³

Кроме доски нужны бруски для фиксации обшивки в щитах и установке подпорок. Обычно их количество составляет порядка 40% от количества досок – в нашем случае получается 1,98 м³.

Чтобы посчитать, сколько штук доски в кубометре, следует вычислить кубатуру одной доски, а потом произвести деление. Тут всё зависит, из каких досок делают опалубку для фундамента. Допустим, берём размер 100*50*6000 мм – это 0,03 м³. Делим 4,95 м³ на 0,03, получаем 165 штук досок.

Монтаж вентиляционных окошек

Основные типы

Существуют виды несъемной опалубки:

• из пенополистирола;
• деревобетонные панели или блоки (арболит);
• стекломагнезитовые;
• облицовочные.

Рассмотрим применяемые стройматериалы по порядку.

Несъемная опалубка из пенополистирола

Она одна из самых противоречивых по отзывам. Отрицательное отношение к материалу сформировалось, потому что из него получается дом-термос. Так как вся конструкция из пенопласта остается внутри строения. Несъемная пенополистирольная опалубка для дома имеет ряд плюсов и минусов.

Несъемная опалубка из пенополистирола

Плюсы

• получается звукоизоляционное здание и теплое здание, не всегда требующее доп. утепления;
• из-за использования арматуры, стены создаются самонесущие и колонны не требуются;
• быстрота строительства.

Список можно было бы расширить и дешевизной, однако, когда учитываешь цену последующей внутренней и наружной отделки дома, то это достоинство перестает играть роль. Как утверждают изготовители материала, при производстве используется не горючий пенопласт, но вопрос оставления его внутри дома все-таки спорный.

Минусы

• пенополистирол имеет крайне низкий показатель паропроницаемости, из-за чего в домах высокая влажность и неблагоприятный микроклимат;
• присутствует сложность вбивания гвоздей в стены из пенополистирола, что затрудняет монтаж стройматериалов и предметов мебели;
• без использования пластиковых стяжек вместо пенопластовой перегородки (которые легко протыкаемы) могут заводиться мыши.

Но основной недостаток – внутренний слой стен несъемной опалубки из пенопласта почти не имеет теплопередачи, и не балансирует температурные колебания, что требует продумывать систему вентиляции дома. Применение: несъемная опалубка из пенополистирола используется для фундамента и стен зданий.

Несъемная опалубка из арболита

Стройматериал является смесью деревянных опилок с цементом. Этот деревобетон укладывают рядами, а для утепления применяют все тот же пенополистирол. После кладки в стены загружают рифленую арматуру и бетон, затем проводят штукатурные работы.

Несъемная опалубка из арболита

Плюсы:

• если используется утеплитель из пенополистирола, то обязательно снаружи дома, что делает лучше микроклимат;
• внутренние стены получаются жесткие, что хорошо для монтажных работ при отделке.

Минусы:

• плохая влагоустойчивость;
• высокая цена и малое количество арболита присутствует на российском рынке.

Применение: для стеновых конструкций здания.

Несъемная опалубка из стеклофибробетона

По сути, эта опалубка – каркас из металлопроката, который с внешней стороны обшивают стекломагниевыми листами. Снаружи такой материал похож на гипсокартон. В такие перегородки заливают пенобетон.

Плюсы:

• низкая стоимость;
• высокая звукоизоляция.

Минусы:

• сложный монтаж;
• не применим для внешних стен.

Применение: для внутренних перегородок объекта. Нельзя использовать, как несущие элементы здания.

Гипсокартон

Несъемная опалубка из гипсокартона больше применяется в частном панельном домостроении. Так часто экономят время на отделке. Такая конструкция не подойдет для литья тяжелого бетона.

Несъемная опалубка из бетонных блоков

Несъемная бетонная опалубка производится в виде пустотелых блоков для фундаментов. Технология монолитного строительства с применением этих блоков представляет собой инновационные инженерные решения.

Монолитный пенобетон в несъемной опалубке

За счет отсутствия затрат на доставку стройматериала и его кладку, часто получается добиться внушительной экономической выгоды, в отличии от работы с блочными стенами. В результате при строительстве конструкций, где используется такой материал, уменьшается толщина стен, но свойство хранения тепла остается.

Какие и сколько досок нужно для опалубки?

Покупка доски должна учитывать нужный объем требуемого материала и его цену.

Доску для опалубки можно купить в строй магазинах, которые занимаются продажей пиломатериалов. Чтобы съэкономить, можно попробовать приобрести доски на ближайшей пилораме, обычно там можно договориться о покупке по довольно привлекательной цене.

В редких случаях, когда длина доски не играет особенной роли, можно обратиться за помощью на мебельное предприятие, где время от времени остаются остатки досок, подходящие для устройства опалубки.

Расчет цены издержек и количества досок можно вести по последующей формуле. Принятым показателем расчета объема досок считается их количество в одном кубическом метре.

При размерах доски 25*150 мм их количество будет приблизительно 42-43 штуки длиной 6 метров.

Дальше длину периметра фундамента нужно поделить на длину доски – в этом случае на 6. Высоту опалубки делим на ширину доски. После чего приобретенные результаты нужно перемножить и так выходит количество досок.

Имея эти данные, нетрудно высчитать общие издержки на их приобретение с учетом цены доски в организациях, где планируется производить приобретение материала.

В окончании маленький видеоурок возведения опалубки

Как сделать опалубку для монолитного фундамента своими руками

Укрепление опалубки

Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.

Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.

Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: кгс/кв.м. Если 1 погонный метр опалубки имеет площадь кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

Крепление опалубки для фундамента.

Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!

Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.

В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.

Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.

Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.

Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.

Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кНм (4 кН – от глубинного вибратора, 6кН – давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа – на высоте в 50 см. Получаем картину прогибов и напряжений в балке.

На скриншоте видно, что больше всего отклонится нижний конец балки (на 5 мм). Т.е. высока вероятность того, что подпорная балка сломается именно здесь. Расставим шпильки по-другому. Нижняя, теперь заложена на высоте в 30 см.

Теперь нагрузки распределяются иначе. Максимальное напряжение снижается почти в 3 раза (5.4), а прогиб уменьшается в 10 раз.

Мой совет – если собираетесь крепить опалубку шпильками, то их нужно устанавливать между двух вертикальных брусьев (расстояние между ними равно диаметру шпильки). Но найти качественные шпильки и гайки сложно, да и стоят они дорого, и весь этот металл потом некуда девать. Если только на монтаж стропильной системы.

Для уменьшения расходов небольшую резьбовую часть шпильки крепят к арматуре необходимой длины. А на противоположный конец следует наварить перемычку, чтобы получилась буква Т.

Намного проще и дешевле – сделать укрепление каркаса опалубки «косичкой» из вязальной проволоки диаметром 1.2 мм, сплетя её из 6-7 нитей. Такой тип стяжки прочнее, чем «косичка», сплетённая из проволоки диаметром 2 мм в 3 нити.

«Косичка» просовывается в щели между досок опалубки или в заранее просверленные отверстия. Она стягивает два опорных вертикальных бруса конструкции. Чтобы стенки опалубки при процессе скручивания «косички» не деформировало, внутрь опалубки рекомендуется установить арматурный стержень-ограничитель диаметром в 10-12 мм, который помогает ее фиксировать.

Практические рекомендации

Имеющиеся в распоряжении строителей технологии, позволяют возводить здания и сооружения в кратчайшие сроки.

Опалубку для обустройства фундамента под дом или баню можно без всяких проблем взять в аренду. Через определенное число дней конструкция разбирается и возвращается владельцу.

Это удобный и практичный вариант. В том случае, когда используется несъемная опалубка из пенопласта, никаких забот о разборке не возникает.

В таких случаях на первом месте стоят финансовые возможности застройщика. На стадии проектирования нужно правильно рассчитать, сколько будет стоить то или иное решение.

При строительстве загородных коттеджей накладные расходы существенно больше, чем при возведении дома в городской черте. Изготовление опалубки не требует больших затрат.

Если возникает необходимость сократить расходную часть бюджета, это желательно делать за счет других статей расхода. Конструкция устанавливается временно и через определенный период демонтируется.

Видео:

Эти работы можно качественно выполнить и своими руками. Принимая такое решение, нужно четко представлять себе весь объем работы по возведению дома.

Расчет опалубки для фундамента

Минимизация расходов

https://youtube.com/watch?v=Qa3DihhaBC8

Поскольку форма для фундамента ленточного типа, состоит из большого количества щитов, на их изготовление уходит очень много досок. Расход материала еще больше увеличивается при большой глубине залегания основания. Но правильно подойдя к строительству фундамента, есть возможность сократить траты. Основание заливают не сразу, а в несколько приемов. Тогда нужна не вся опалубка, а только часть деревянных щитов. Правильно залитый фундамент по такому методу не становится менее прочным.

Послойная заливка

Такой способ удобен, если нужно сделать высокий фундамент. Общую высоту основания делят на 2 или 3 части и изготавливают щиты опалубки по этим размерам. Заливку проводят в таком порядке:

1. Монтируют форму и вяжут арматуру для всего объема работы.
2. По высоте опалубки заполняют ее бетонным раствором.
3. Оставляют бетон на 8 часов. Затем удаляют поверхностный слой со всей площади основания. На верхней части ленты остаются неровности, улучшающие скрепление со вторым слоем бетона.
4. Спустя 72 часа форму демонтируют, поверхности очищают и закрепляют на следующем ярусе.
5. Заливают второй слой бетонного раствора.

Чтобы верхний ярус был установлен ровно, при заливке первого шпильки верхнего яруса размещают по уровню. Тогда вторым слоем опалубочные щиты упираются в них и немного заходят на первый слой бетона, охватывая его с обеих сторон.

Вертикальное деление

Фундамент делят на 2 или 3 части вертикально. Разрывы делают не в углах, а на ровных участках. Монтируют опалубку на том участке, где запланирована заливка. В местах, где она заканчивается, устанавливают торцевые заглушки. Внутри укладывают арматуру так, чтобы горизонтальные прутья выходили на участках стыка за пределы опалубки на 60 см или больше. Тогда при заливке следующей части арматуру привязывают к этим выпускам.

В установленную форму заливают бетонный раствор. Через 8 часов торцевую заглушку снимают и оббивают бетонный слой до щебня. Образовавшиеся выступы улучшают сцепление при заливке следующей части.

Нормативы на снятие опалубки

Согласно СНиП, снятие опалубки можно производить при достижении бетоном соответствующей прочности. Она зависит от вида монолитной конструкции, которая заливалась:

• Вертикальные конструкции – снятие производится при наборе показателе 0,2 МПа.
• Ленточные фундаменты, армированные монолиты с пористыми наполнителями – при наборе 50% от марочной прочности или показателе 3,5 МПа.
• Наклонные элементы (лестницы), бетонные перекрытия длиной до 6 м – снимается при наборе 70% прочности от применяемой марки.
• Наклонные элементы и бетонные перекрытия длиной более 6 м – снятие при наборе 80% расчетных прочностных показателей.

Выдержка требований СНиП гарантирует, что после снятия опалубки монолит не разрушится под собственным весом или случайного  механического воздействия. Набор прочности может происходить и в последующем, а снятые щиты могут использоваться для выполнения других работ.

Технологические требования: размеры и влажность

Основные требования при выборе доски предъявляются к длине и толщине. Длина доски должна учитывать размер траншеи и при монтаже щитов для опалубки доски должны немного выступать за предполагаемые границы фундамента.

Так как бетон обладает высокой плотностью и может создавать высокое давление на стенки деревянных щитов, то доски необходимо выбирать соответствующей толщины, способной выдержать создаваемое бетонной смесью давление. Оптимальным выбором толщины досок принято считать 25-50 миллиметров.

Можно использовать материалы с большей толщиной, однако не следует применять слишком тонкие доски.

Толщина доски для опалубки в большинстве случаев используется произвольная, но идеальным вариантом можно считать доску шириной в пределах 200 мм.

Во избежание запитывания досками бетонной смеси необходимо выбирать материал с влажностью не менее 25 процентов. Этого условия необходимо придерживаться по двум причинам.

• Во-первых, это позволит в дальнейшем использовать доски со щитов для опалубки, так как они не будут пропитаны цементным молоком и сохранят свои технологические свойства.
• Во-вторых, при соблюдении этого требования не пострадает качество бетона. При впитывании его в поверхность доски скрепляющие компоненты впитываются прежде всего.

Как сделать опалубку своими руками: последовательность действий

Точный порядок работ определяется в зависимости от типа фундамента. Если изучить инструкцию и основные этапы работ, то можно построить опалубку и залить основу для будущего дома самостоятельно, используя лишь специальное оборудование.

ФОТО: aipassivhaus.comПри выполнении монтажа обязательно учитываются особенности конструкции

Под ленточный фундамент

Если решено выполнять работы самостоятельно, рекомендуется строить съёмную опалубку. Также используется ленточный тип фундамента – это контур из железобетона, который располагают прямо под стенами здания.

ФОТО: aipassivhaus.com Фундамент заливают таким образом, чтобы он находился не под всей площадью здания, а только под несущими стенами

Готовим все необходимое для работы

Для выполнения работ заранее нужно подготовить следующие инструменты:

• уровень для определения степени ровности фундамента;
• болгарку;
• строительный молоток;
• инструмент для измерения плотности;
• ножовку для резьбы по дереву.

Ленточный фундамент выкладывают, используя арматуру, доски и брусья, а также рейки и крепежи. Чтобы скреплять куски дерева и металла используют саморезы или паклю. Также потребуется песок, который засыпают и используют в качестве подушки.

Расчёт

Важный этап в строительстве – подготовка необходимого количества пиломатериалов. При самостоятельном выполнении работ нужно произвести все расчеты, учитывая, что доски в траншее будут укладываться с обеих сторон. Также куски бруса потребуются для соединения конструкции.

Чтобы вычислить точное количество материала, нужно:

• замерить траншею с внутренней стороны;
• умножить полученную цифру на 2;
• новую цифру снова делят на длину одной доски;
• результат умножается на ширину доски и глубину траншеи.

Чтобы не ошибиться, полученное число следует округлить в большую сторону.

Количество бруса также лучше вычислить заранее, при этом нужно учесть, что его располагают на расстоянии 0,4 м. После того, как стала известна глубина и длина траншеи, можно получить точный объём материалов для строительства.

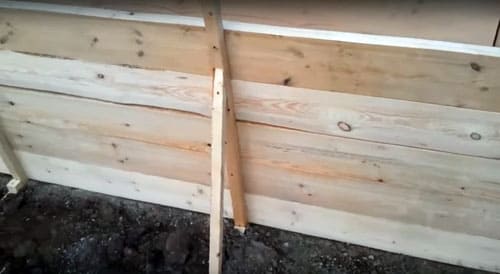

ФОТО: aipassivhaus.comМонтаж досок осуществляют по обе стороны выкопанной ямы

Пошаговая инструкция

Когда весь необходимый материал находится на строительном площадке, можно приступать к работам. Чтобы создать хорошую опалубку и ленточный фундамент, нужно действовать по инструкции:

Иллюстрация	Описание действия

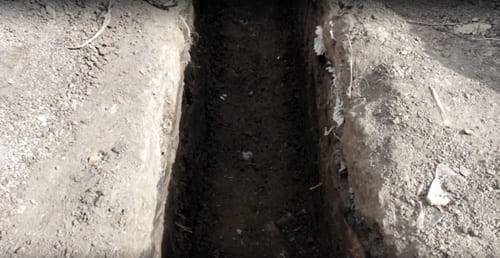

	В выкопанную яму засыпают большой слой песка и выравнивают его по всей поверхности. Идеальный показатель высоты этого слоя после тщательной утрамбовки – до 150 мм.
	Затем сразу устанавливаются направляющие доски. Располагать их нужно вдоль линии, которая заранее проводится с помощью шнура. Чтобы надёжно закрепить доски, используют вертикальные брусья и колышки.

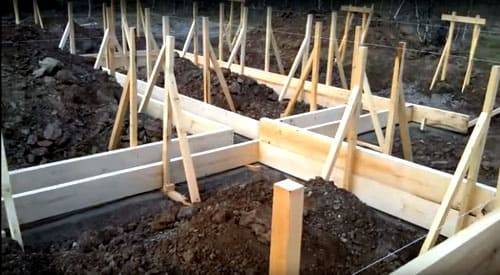

	С внешней части котлована нужно поместить дополнительные опоры, и выровнять их, используя уровень.

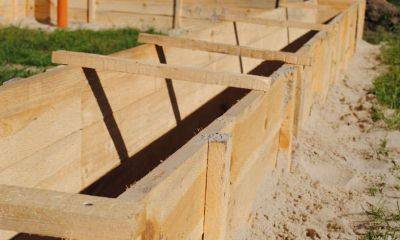

	К брусьям прикрепляются доски и устанавливаются распорки.

Подробнее все этапы работ смотрите в этом видео:

Watch this video on YouTube

Под монолитную плиту

Монтаж опалубки выполняют по всему периметру того участка, где будет заливаться фундамент

Важно выбрать подходящую конфигурацию, так, чтобы она полностью подходила по размерам к будущему фундаменту

ФОТО: dekoriko.ru Монолитные плиты должны полностью повторять контур постройки

Что нужно для работы: инструмент и материалы

Набор инструментов выбирают в зависимости от того, какой будет опалубка – съёмной или несъёмной. Чаще всего выбирают второй вариант. Для него потребуются доски или ламинированная фанера, а также брусья толщиной не менее 40 мм.

ФОТО: baurum.ru Важно убедиться в том, что выбрана оптимальная толщина бруса

Расчёт

Общее количество материала высчитывается самостоятельно, но для этого должны быть известны такие параметры, как высота фундамента и общий периметр будущей постройки. Эти показатели умножаются и полученный результат учитывается при покупке материала.

ФОТО: roomester.ru Обязательное условие – площадь фундамента должна быть равна площади щитов

Пошаговая инструкция

После того, как щиты подготовлены, их необходимо разместить вдоль ленты, натянутой по всему периметру. Для того, чтобы конструкция сохранила свою форму, по внешней стороне ставят укосы

Важно следить за тем, чтобы щиты стояли строго вертикально

ФОТО:  krishna48.ru После установки каждого отдельного элемента проверяют его фиксацию

Все вопросы, которые могут возникнуть в процессе строительства, рассматриваются в следующем видео:

Watch this video on YouTube

Как правильно выставлять опалубку для крыльца?

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр2Размеры конструкции должны быть строго выставлены3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

 Ленточного

Ленточное основание

Ленточного

Для монтажа конструкции собственными руками выбирают щитовую систему. Она легко собирается из обрезной доски с использованием брусков. К тому же это вариант не требует больших затрат.

Впоследствии конструкцию можно демонтировать и использовать доску в других местах на строительстве дома.

Также подходящий, но более затратный вариант – несъёмная опалубка из пенополистирола. Ленточный фундамент с такой конструкцией получается ровным, а заодно утепленным и гидроизолированным.

Комплекты такой формы поставляются с распорками и соединителями. Процесс сборки напоминает конструктор ЛЕГО.

Разборная система может быть тоже использована, но приобретать её нецелесообразно для строительства частного домовладения. Можно использовать вариант аренды, который тоже затратный.

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой –  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Сборка опалубки и каркаса

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

Плюсы ОСБ плит: преимущества с положительными отзывами мастеров

Всего выделили пять преимуществ ОСБ, на которых остановились строители каркасных домов, кровельщики и другие мастера с многолетним опытом работы. Ознакомьтесь с положительными отзывами независимых экспертов и сделайте свои выводы.

Высокая прочность на изгиб при небольшой толщине

Андрей, работает технологом в фирме по строительству каркасно-щитовых домов. Выбираем ОСБ для обшивки строений снаружи и внутри, так как листы выдерживают высокие нагрузки на излом. Если открыть документацию ГОСТ Р 56309-2014, то в таблице 4 увидим, минимально допустимую прочность ориентированно-стружечных плит на изгиб с учетом толщины.

Для ОСП-2 или ОСП-3 толщиной до 10 мм этот показатель не должен быть меньше 22 МПа. Такую прочность плитам придает многослойная структура. В наружных слоях стружка располагается продольно, а во внутренних – поперек. Стружечный ковер прессуется при высокой температуре и давлении.

Удобные размеры и легкий вес

Сергей, кроет крыши мягкой черепицей более 8 лет. При монтаже гибкой кровли всегда делаем сплошное основание из плит ОСБ. Размеры листов мне кажутся вполне удобными для работы и транспортировки. При работах перекрывается сразу большая площадь. Чаще применяем плиты 1250х2500 мм, которые соответствуют 3,125 кв. м.

Из плюсов ОСБ, которые связаны с удобством проведения монтажных работ, хотел бы отметить легкий вес. Плиты без лишних сложностей доставляются на крышу, транспортируются к объекту. Листы толщиной 9 мм и размерами 1250х2500 мм весят всего 18,28 кг.

Простота крепления и раскроя

Антон, занимался строительными и ремонтными работами 9 лет. Считаю важным преимуществом ОСБ простоту крепления к основе и легкость раскроя. Легкий вес не требует усиленной фиксации. При монтаже плит применяем желтые саморезы или оцинкованные гвозди с кольцевой насечкой (ершеные).

Листы одинаково хорошо режутся по ширине и длине даже обычной ножовкой по дереву с мелким или средним зубом. Однако при больших объемах работы все же лучше пользоваться электроинструментом. Лично мне комфортно пилить электролобзиком или циркулярной пилой.

Применение в условиях повышенной влажности

Руслан, открыл ИП 7 лет назад и занялся каркасным строительством. Думаю, что основной плюс ОСБ заключается в устойчивости к влаге, но это относится только к типам плит ОСП-3 и ОСП-4. Если внутри можно обшить стены более дешевым гипсокартоном или другими листовыми материалами, то снаружи вариантов не так много.

Понятно, что влагостойкость относительная. Плиты не предназначаются для длительной эксплуатации в условиях постоянного контакта с водой. Однако кратковременное воздействие с влагой листы выдерживают. На этапе строительства ОСБ ничего не будет, но после завершения требуется дополнительная гидроизоляция и отделка.

Минимальная усадка при эксплуатации

Владислав, прораб в фирме по строительству деревянных домов. Не исключал бы еще один важный плюс ОСБ в виде минимальной усадки. После обшивки горизонтальных и вертикальных поверхностей при правильном монтаже не происходит деформации. Достаточно лишь оставлять между плитами и другими прилегающими конструкциями технический зазор 3 мм. После обшивки получаем надежное основание, готовое к дальнейшей отделке.

Изготовление и монтаж

Весь процесс можно разделить на несколько ключевых этапов:

1. Подготовительный – расчеты и закупка стройматериалов.
2. Переход к полевым работам – разметка участка и рытье траншеи по заданным параметрам.
3. Изготовление заготовок для щитов (если это не штампованный материал для опалубки).
4. Вбивание опорных брусьев в землю.
5. Установка заслонок.
6. Укрепление.

Сборка щитов

Размер заслонок выбирают с учетом геометрической формы основания так, чтобы их высота была больше глубины бетонной подушки. Длина элементов выбирается произвольно, но оптимальной считается величина не более 3 м. Суммарная длина заслонок должна соответствовать длине ленты.

Особенности установки

Готовые заслонки устанавливают по разметке строго в вертикальной плоскости. Для удобства можно заблаговременно по периметру основания вбить вертикальные брусья и к ним вплотную выставить стенки опалубки.Рабочий должен добиться плотного прилегания элементов, чтобы бетон не вытекал через щели. Вооружившись уровнем и молотком, ему необходимо все щиты выставить точно в одной плоскости и на одной высоте.

Если щиты не имеют длинных брусьев, которые могли бы войти в грунт и удерживать конструкцию, то предварительно по периметру траншеи выставляются вертикальные брусья. Эти элементы послужат опорой щитам, которые должны быть плотно к ним приставлены с помощью распорок и укосов.

Укрепление

Стенки опалубки во время заливки бетона подвергаются большой нагрузке и могут развалиться. Чтобы этого не произошло, устанавливают дополнительные элементы, усиливающие конструкцию.

Снаружи стенки удерживают раскосы и опоры. Их размещают с шагом не меньше, чем 1 м

Особое внимание уделяют углам опалубки, где опора нужна сразу с двух сторон. Если высота щитов больше 2 м, то выставляют опоры по периметру в два ряда: верхний и нижний

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.
