Правила самостоятельного возведения опалубки для столбчатого фундамента

Заглубленные основания с использованием жесткой гидроизоляции

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

Расчеты

Непосредственно перед началом работ очень важно произвести точные вычисления. Для этого этапа работ приоритетней привлечь специалистов, которые произведут архитектурные расчеты, учитывая широкий спектр данных, начиная от особенностей климата и почвы местности, и заканчивая вашими пожеланиями. Если же говорить о базовых данных, то в расчет берется площадь строения и масса будущей постройки

Также производятся геодезические съемки. Обязательно объект привязывается к местности. Помимо этого, в расчеты берутся:

Если же говорить о базовых данных, то в расчет берется площадь строения и масса будущей постройки. Также производятся геодезические съемки. Обязательно объект привязывается к местности. Помимо этого, в расчеты берутся:

• возможные дополнительные нагрузки на каждую ключевую точку основания;
• материалы, из которых будет возводиться здание;
• этажность здания;
• уровень промерзания земли;
• степень вспучивания грунта при его промерзании;
• глубина и расположение грунтовых вод;
• особенность грунта в месте строительства.

В следствие полученной информации станет известно количество столбов опоры, из чего их делать, глубина погружения, степень поднятия над уровнем грунта, технология монтажа, вид ростверка и другие данные. При желании, все эти расчеты можно произвести и самостоятельно, используя онлайн-калькулятор. Однако даже в таком случае программа не учтет индивидуальные особенности местности.

Разновидности

Столбчатый фундамент своими руками

• Столбчатый фундамент своими руками
• Общие сведения
• Чем выигрывает столбчатая конструкция фундамента?
• Подготовительный этап работы
• Этапы строительных работ
• Дополнительная информация

Что собой представляет столбчатый фундамент

1. Преимущества
2. Как подготовиться к основному этапу?
3. Подробное описание устройства фундамента
4. Сведения на заметку

Фундамент является самой важной частью любого строения, именно с его обустройства начинается строительство. Долговечность постройки напрямую зависит от грамотности и ответственности подхода к выполнению работ

Последовательность работ, направленных на создание прочного основания определяется его типом

В процессы выбора важно учитывать текущее состояние грунта, наличие подземных вод

Последовательность работ, направленных на создание прочного основания определяется его типом

В процессы выбора важно учитывать текущее состояние грунта, наличие подземных вод

Виды ленточного фундамента по способу устройства

Устройство фундамента: важные моменты

Устройство фундамента такого типа требует соблюдения ряда важных правил и требований. Так, если вы построите фундамент на сыром участке и оставите на зимнее время без перекрытий, стен и крыши, то конструкция может деформироваться

Это правило общее для всех фундаментов, но в особенности оно важно для столбчатого, т.к. каждый столб в данной системе представляет отдельный фундамент ввиду отсутствия единого жесткого остова

Каждый столб такого основания дает свою осадку, что усложняет устройство ростверка и стен в будущем.

Схема столбчатого фундамента с ростверком.

Устройство фундамента должно выполняться летом или в начале осени, когда грунт достаточно прогрет и подземные воды находятся в нижних пластах. Если в процессе устройства фундамента использовались монолитные бетонные столбы, необходимо помнить, что бетон будет полностью готов через 30 дней. В течение этого времени нельзя давать нагрузки на бетонные опоры и нужно следить за тем, чтобы верхний слой бетона не пересыхал. Его можно укрыть пленкой или рубероидом. Чтобы раствор схватывался равномерно, опоры следует периодически смачивать.

Для устройства фундамента используется бетонная смесь на основе цемента марки М400. В качестве наполнителя применяется мелкий гравий и крупнозернистый песок. Вода добавляется в таком количестве, чтобы готовая смесь легко укладывалась, но не заливалась. Слишком густая или жидкая консистенция бетонной смеси снижает прочность конструкции на 25%.

При закладке опоры допускается ряд типичных ошибок. Одна из них – это неравномерность проседания. Причины следующие:

• неправильный расчет глубины;
• неравномерная нагрузка на опоры;
• разная величина заглубления опор;
• низкокачественные материалы;
• неверная оценка несущих особенностей почвы.

Избежать этих и других ошибок вам поможет проект основания, составленный специалистами, и постоянный контроль выполнения строительных работ.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

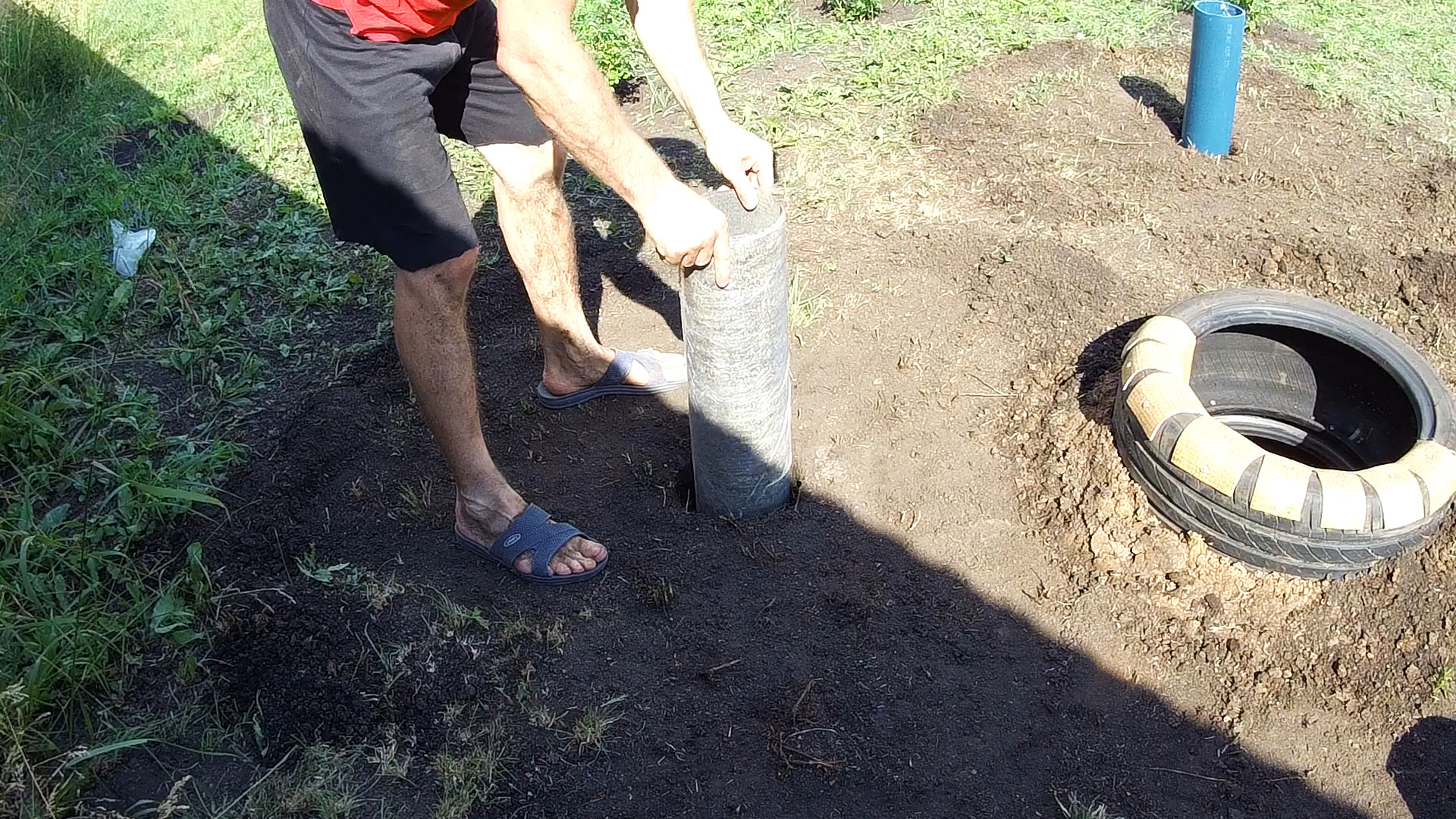

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Виды столбчатых фундаментов под каркасный дом

Расчет фундаментного основания

Преимущества

Столбчатые фундаменты, которые применяются для каркасных домов, а также для построек, в которых отсутствуют подвальные помещения, относительно дешевые и простые в исполнении.

К их преимуществам относят:

1. Возможность самостоятельного проектирования и расчета. Помимо этого, столбчатые фундаменты несложно возвести самостоятельно, не привлекая при этом специалистов и дорогостоящую технику.
2. Возможность возведения на любых почвах, кроме тех, где есть вероятность процессов пучения или имеют высоко расположенные слои грунтовых вод.

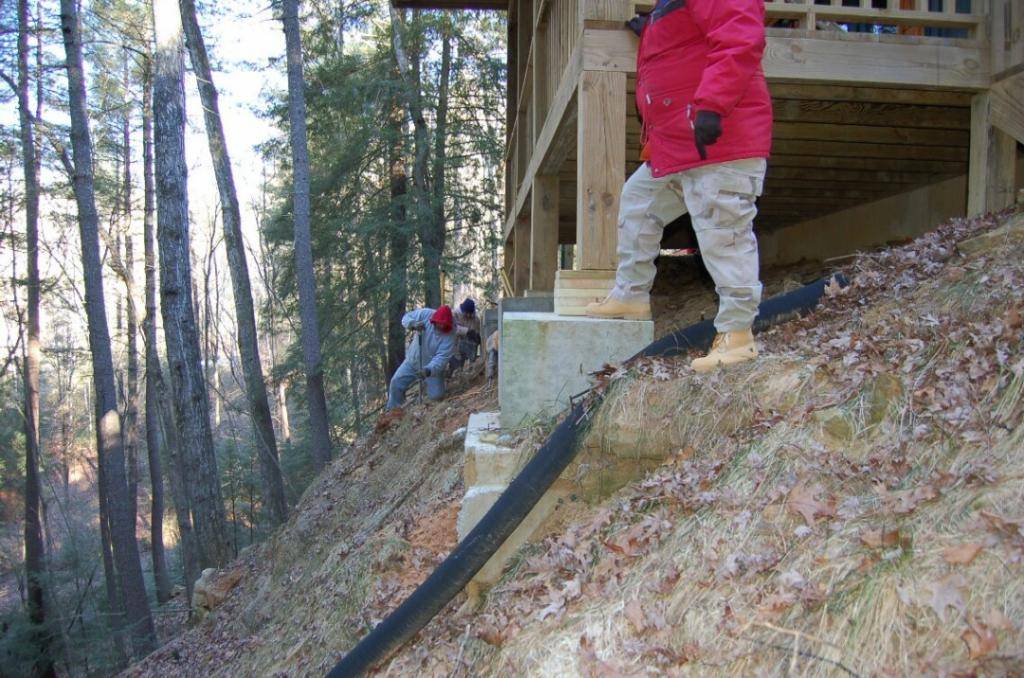

3. Нахождение на участках со значительными перепадами по высоте. Применять столбчатые фундаменты можно даже на склонах холмов.
4. Отсутствие необходимости в проведении подготовительных работ, которые требуют выравнивания ландшафта.
5. Небольшие сроки возведения. Для постройки такого типа фундамента потребуется работать максимум две недели.
6. Отсутствие необходимости в дорогостоящей и сложной гидроизоляции.
7. Долговечность эксплуатации. При соблюдении технологии проведения работ столбчатый фундамент способен прослужить более 50 лет.
8. Относительно небольшая стоимость.

Целесообразность возведения

Столбчатый фундамент своими руками

Интересный вариант столбчатого фундамента своими руками предложил на одном из форумов один самостроец. Что нам потребуется для изготовления такого фундамента, и так столбчатый фундамент своими руками. Столбчатый фундамент своими руками

Нам понадобится рубероид, цемент, песок, щебень, арматура, скотч, шпилька, бур садовый и не много терпения и трудолюбия. Для начала вырываем вот такую ямку глубиной один метр минимум.

С помощью вот таких приспособлений.

И так приступим к изготовлению столбчатого фундамента. Делаем приспособление: на деревянной доске чертим окружность диаметром 180 мм, если диаметр столба 250 мм.

Поэтому арматурная связка должна была встать с зазором к краю столба. В полученную окружность вписываем равносторонний треугольник. Вершины данного треугольника вворачиваем саморезы. Еще один саморез вворачиваем рядом с одной вершиной.

Он служит упором при формовании проволоки. Берём стальную проволоку и вставляем ее между двумя рядом расположенными саморезами и начинаем формовать ее по вершинам треугольника. Получался своеобразный треугольник. Лишнее откусываем. В вершинах полученного треугольника и располагаются пруты арматуры. Их фиксируем тоже стальной проволокой только меньшего диаметра (1,8 мм). После не долгих манипуляций получаем вот такую штуку.

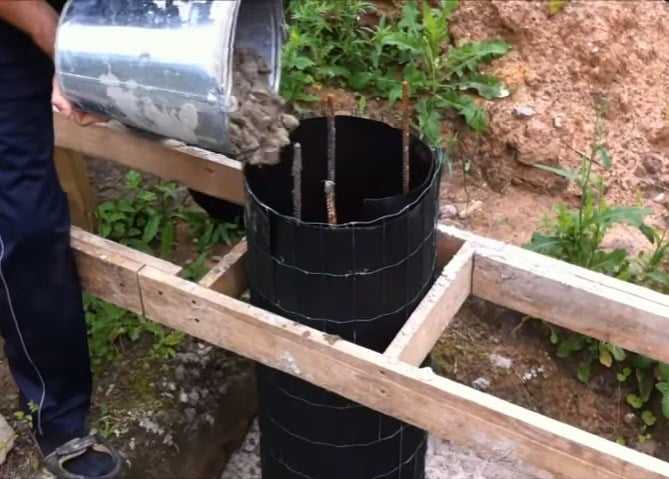

И так продолжим. В качестве опалубки для будущих столбов будем использовать рубероид обернутый на бревно диаметром 250 мм. Рубероид будем обертывать в два слоя и фиксировать в трех местах скотчем.

готовый столбчатый фундамент своими руками

В пробуренной скважине сначала делаем песочную подушку 300 мм толщиной и тщательно проливая водой. Далее утрамбовываем. Потом в отверстие вставляем гильзу из рубероида. Смесь бетона делаем в пропорциях 5 кг цемента (калиброванное ведро) : 1,5 ведра песка и 2,5 ведра гравия. Вода как водиться на глаз это примерно 6-8 л.

Все это высчитывается опытным путем для бетономешалки, так как влажность песка может быть разной. После того как вставили гильзу, на дно скважины вываливаем ведро бетона через воронку, воронку делаем из старого ведра без дна. Потом вставляем арматуру и доводим уровень бетона до 500 мм над поверхностью земли. Бетон само собой каждую порцию утрамбовываем. Верхушку гильзы отрезаем ножом по метке. Далее бетон доводим до поверхности гильзы.

Выравниваем шапку и вставляем шпильку с гайкой по середине столба. Гайкой выставляем необходимый уровень шпильки над поверхностью столба. Остальные столбы делаем аналогичным способом, с помощью гидроуровня помечаем на каждой гильзе верхнюю грань, по которой осуществляем срез. Основания столбов также заливаем бетоном, получается отмостка.

гидроизоляция столбчатого фундамента своими руками

Далее делаем гидроизоляцию. Для этого нужно растопить битум и добавить в него немного керосина, для того, чтобы он был при застывании не был такой хрупкий. Потом подготавливаем листы рубероида, сложенные в два слоя, размером чуть больше диаметра столба. Далее: обмазываем получившейся битумной мастикой верхушку столба и на нее наклеиваем через шпильку подготовленный лист рубероида. Сверху и по краям опять проходим мастикой. Столбчатый фундамент своими руками для нашего каркасного дома готов. Желаю удачи.

Заглубленные основания с использованием жесткой гидроизоляции

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

https://youtube.com/watch?v=mzy92Xw7Z1k

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку. Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей. Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом. Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию. Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат. Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки. После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ. Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют

Важно достичь установленной глубины усадки арматуры в бетонную смесь. Далее следует залить основание и выждать положенное время на застывание смеси

После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.

Расчет опалубки

При возведении любой строительной конструкции:

• в обязательном порядке должен быть выполнен расчет на ее несущую способность,
• определено необходимое количество материалов,
• выбрана лучшая технологическая схема устройства.

Только при грамотно составленном проекте можно рассчитать монтаж с наименьшими затратами, при этом конструкция будет надежной и обеспечит дальнейшую безопасность.

Расчет опалубки стен осуществляется на основании данных о конструкции.

От площади возводимых конструкций будет зависеть потребность в материале для изготовления щитов, крепежных элементов.

Толщина возводимых стен, а, следовательно, объем бетона, будет влиять на количество опорных стоек, необходимых для того, чтобы предотвратить деформацию опалубки и самой стены.

Виды опалубки

Самостоятельно можно изготовить опалубку из различных материалов, чаще всего для этого применяют:

• Металл применяется реже в связи со своей значительной стоимостью, в основном, используются трубы для стоек, на которые крепятся щиты опалубки, а также элементы для дополнительного усиления всей конструкции.
• Цементно-стружечные и фибролитовые плиты также применяются не очень часто, но такая практика существует.
• Пенополистирол применяется для изготовления несъемной опалубки, которая будет играть роль утеплителя.

Несъемная опалубка из пенополистирола

Всю опалубку можно разделить на съемную и несъемную, однако, это деление весьма условно. Практически все виды конструкций подвергаются демонтажу, для этого необходимо обработать поверхность щитов специальной смазкой или оббить, например, полиэтиленом.

Общие правила монтажа опалубки

Сборка опалубки на объекте может осуществляться несколькими способами:

• Монтаж ранее подготовленных щитов — наиболее удобный вариант того, как сделать опалубку для стен, который еще и сокращает время строительства, ведь щиты готовятся еще во время выполнения земляных работ.
• Монтаж элементов непосредственно на месте применяется несколько реже. В основном, это касается заводских блоков из пенополистирола, которые сейчас пользуются постоянным спросом.

При монтаже опалубки любым способом следует соблюдать общие основные правила.

Опалубка должна выставляться по уровню и в вертикальной, и в горизонтальной плоскости, по горизонтали особенно тщательно следует выставлять верхний ее ряд. Правильность проверяется отвесом и обыкновенным строительным уровнем.

Все элементы должны быть надежно скреплены между собой, для этого применяют специальные металлические стяжки, проволоку и другие материалы.

При сборке щитов из листовых материалов и дерева крепление элементов к поперечным стойкам должно осуществляться со щитовой стороны, это позволит сделать конструкцию более крепкой и упростит монтаж.

Для предотвращения деформации и разрушения установка опалубки стен должна осуществляться с применением опорных откосных стоек. Для упрощения демонтажа и сохранения поверхности стены опалубка должна обрабатываться специальной смазкой.

Опорные откосные стойки

Монтаж

Расчеты и проектировка

Расчет столбчатых фундаментов делается параллельно с общим проектом сооружения. Определяется количество столбов, их диаметр, расположение, глубина погружения и материал который будет предпочтителен для их изготовления. Для произведения точных расчетов требуется подробные характеристики грунта: уровень промерзания, глубина расположения грунтовых вод, уровень пучения почвы и т.д.

Правильный расчет столбчатого фундамента также во многом зависит от характеристик возводимой конструкции: ее массы, материала, который будет использоваться при строительстве, количества этажей, типа перекрытий и т.п. Для самостоятельного определения структуры и местоположения колонн используется онлайн-калькулятор расчета столбчатого фундамента.

Подготовка площадки. Разметка

По имеющемуся чертежу посредством строительной нити очерчивается контур будущего сооружения. На этом этапе важна правильная геометрия созданного контура – нить должна натягиваться двумя линиями параллельно друг к другу, толщина промежутка между ними должна примерно соответствовать толщине ростверка. Если разметка осуществлена правильно, то все углы и пересечения будут иметь значение 90 градусов.

Чтобы определить, правильно ли выдержанна общая геометрия будущего сооружения, необходимо выверить соответствие диагоналей. Для этого, производятся необходимые измерения (соответствие длины и ширины сторон) и на наружных углах создаются отметки – таким образом, вы получите относительно правильный прямоугольник. Однако при таком подходе возможно наличие погрешности, которую невозможно определить визуально.

Для определения возможных погрешностей, между дальними углами по диагонали натягивается нить – если длина обоих диагоналей равна, то при соответствии значений имеющихся сторон фигуру можно считать правильной. Если же диагональные линии не соответствуют друг другу по длине, то один из отрезков сдвигается вперед или назад до получения равного значения диагонали.

Подготовка участка

• В первую очередь необходимо подготовить площадку для будущего сооружения. По всему периметру на 20 – 30 см срезается верхний слой почвы – примерно такую толщину имеет органический слой – в качестве основы для строительства он не пригоден;
• Очищенную от мусора площадку подвергают планировке – срезаются бугры, а в ямы досыпается грунт. В результате у вас должна получиться ровная по горизонтали поверхность;
• На месте расположения несущих колонн выкапываются котлованы необходимой глубины. Если после формирования котлована на дне имеется песок или гравий, то в дополнительной засыпке он не нуждается. Если же основой для столбов будет служить почва – необходимо осуществить засыпку песком на 20 – 30 см.

Монтаж колонн

На дно котлована заливается слой бетона толщиной около 20 см, который будет служить подушкой для колонны. Если в качестве материала используется кирпич, то осуществляется кладка замкнутым способом, а в образовавшееся внутри колонны пространство закладывается арматурный каркас и заливается бетонный раствор.

Если колонны будут формироваться посредством бетона, то существует возможность заливки без применения опалубки для фундамента. Для этой цели вместо котлована ручным буром формируется вертикальная скважина необходимого диаметра и глубины, в которую закладывается каркас армировки и заливается бетон.

Чтобы избежать обвала стен и утечки бетона, края скважины закладываются рубероидом. Выступающая часть формируется посредством опалубки.

Ростверк и забирка

Ростверк формируется посредством бетонной, металлической или деревянной рандбалки – материал подбирается в зависимости от структуры будущего здания. Бетонный ростверк фундамента формируется посредством опалубки, а металлический или деревянный имеет сборную конструкцию.

Если ростверк будет находиться высоко над землей, то резонно возникает вопрос: чем закрыть столбчатый фундамент снаружи? Для этой цели возводится забирка – перекрытие перекрывающее промежуток между несущими столбами. Материалом для нее могут служить различные материалы, однако традиционно для ее сооружения используется облицовочный кирпич или камень.

Забирка из кирпича возводится также как и обыкновенная облицовка – заливается узкая ленточная основа либо стяжка, на которую затем кладется кирпич. В поверхности облицовки оставляются вентиляционные отверстия, как и в обычном цокольном перекрытии. Не следует связывать ее с несущими столбами, так как разность усадки приведет к образованию трещин.

Как избежать ошибок?

Как правильно построить столбчатый фундамент

Строительство кирпичного столбчатого фундамента.

Монтаж

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Поэтапная инструкция

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции

Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.
