Как сделать освещение в гараже своими руками – тонкости процесса и советы мастеров

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

Общие требования к системе освещения

В большинстве гаражей источником света являются одна-две лампы накаливания или специальная переносная лампа, позволяющая подсветить часть помещения либо автомобиля.

Идеальный гараж освещен равномерно и не имеет темных углов.

• рабочий стол (верстак с инструментами);
• полки для хранения;
• место над капотом машины;
• вход в гараж.

Подключите осветительные приборы раздельно, чтобы подсвечивать необходимую часть помещения.

Но существуют нормативы, регламентирующие уровень освещенности в помещениях, предназначенных для ремонта, обслуживания транспортных средств и мастерских.

Идеальное освещение – равномерное.

Правильное освещение в гараже: требования и нормы

В СНиПах и ГОСТах указаны минимальные требования. Единица измерения освещенности – люкс. Он является показателем освещенности одного квадратного метра при направленном на него световом потоке в 1 люмен.

• мойка транспортного средства осуществляется при 150 люксах;
• ремонт, обслуживание, осмотр транспортного средства при 200 люксах;
• регулярное использование автомобиля (прогрев, въезд, выезд) – 75 люксов;
• осмотр дна из ямы проходит при освещенности в 150 люксов;
• зона для работы с электрическими, механическими приборами – 300 люксов;
• помещение для кузнечных, столярных, сварочных работ должно быть освещено на 200 люксов;
• для хранения автомобиля достаточно 20 люксов (примерно одна лампочка);
• открытые места для размещения транспортных средств (парковки) могут быть освещены на 5 люксов.

У вас имеется техпаспорт на гараж?

Конечно!Пока нет…

Освещение рабочих зон

Чтобы освещение рабочих мест отвечало всем требованиям, надо знать, как правильно его организовать. В гараже этими зонами являются:

• верстак или рабочий стол;
• стеллажи;
• смотровая яма.

На самом деле количество рабочих мест может быть больше или меньше. Все зависит от размеров помещения и характера работ, проводимых в нем.

Установка светильников

Освещение верстака или рабочего стола обычно делают направленным, точечным. В нем используются галогенные светильники напряжением 220 или 12 В. Лампы устанавливаются ниже уровня глаз. Светильник могут крепиться на поворотном кронштейне для изменения направления света, он не должен слепить глаза. Если применяются низковольтные светильники, то питание осуществляется через понижающий трансформатор. При использовании ламп накаливания в освещении стола необходимо использовать защитные плафоны. Подача питания на рабочее место осуществляется от отдельного выключателя. Понижающий трансформатор имеет свою сеть и питает все низковольтные приборы. По условиям безопасности на все розетки наносятся надписи о напряжении сети, от которой они питаются.

От размещения стеллажей в гараже будет зависеть установка светильников. Если стеллажи многоярусные, то желательно осветить каждый ярус. Для этого использовать светодиоды нет необходимости. Здесь будет достаточно установить обычные лампы накаливания мощностью 40-60 Вт. Их обычно размещают в закрытых плафонах. Чтобы луч при включении не слепил глаза, светильники оборудуют защитными козырьками. На верхнем ярусе устанавливать светильники необязательно, там будет достаточно основного потолочного света. Так как освещение стеллажей используется периодически, то желательно, чтобы каждый ярус или стеллаж имел свой выключатель. Все стеллажное освещение запитывается от своего автомата. Наиболее простой вариант — использование светодиодного головного фонаря.

Схема подключения освещения смотровой ямы несколько отличается от основной. Из условий безопасности прокладка кабеля в яму осуществляется в бронерукаве, уложенном в полу на глубине не менее 5 см. Для освещения смотровой ямы используется низковольтное точечное освещение. В связи с влажностью места лампы напряжением 12 В обязательно устанавливаются в водозащищенный светильник с герметичным вводом. Приборы делают выдвижными и размещают в нишах. На дно смотровой ямы устанавливают деревянный поддон. В качестве подсветки можно использовать светодиодную ленту. Выключатели в яме не устанавливают.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Освещение в гараже своими руками — какое освещение лучше?

Если у вас подведено 220V, то правильным будет на вводе сделать распределительный щиток, на котором нужно установить счетчик с автоматикой безопасности, расположить лампу дежурного освещения, пару разноплановых розеток и выключателей для различных зон освещения.

Располагать его рекомендуем поближе к гаражным воротам, чтобы не использовать многометровых удлинителей при работе на улице и не заниматься в темном гараже поисками выключателя. Кроме того, при открытых воротах, установленная на щитке лампочка может достаточно хорошо осветить пространство перед гаражом.

Разводку в гараже лучше делать открытой, размещая проводку в гофрорукавах или коробах.

Установка на щитке понижающего трансформатора на 12V также будет целесообразной, в т.ч. и для освещения, ведь использовать для него лампы накаливания и даже более экономные люминисцентные лампы не только расточительно, но и небезопасно. Вообще, 220V желательно оставить только на самом щитке, а всю остальную разводку делать низковольтной, ведь гаражные условия ее эксплуатации, с отсутствием нормального отопления, а значит и резкими перепадами температуры, далеки от идеальных. Поэтому, лучшим решением для гаража будет применение неприхотливых, экономичных и долговечных светодиодных источников света.

А разнообразие их конструкций позволяет применить практически любое техническое решение или использовать старую разводку, пустив по ней низкое напряжение.

Интересен вариант простой переделки недорогих автомобильных 12-вольтовых светодиодных ламп для подключения в стандартные патроны с большими цоколями.

Для этого надо контакты от цоколя сгоревшей лампы накаливания подпаять к контактам светодиодной и вклеить последнюю в цоколь. Хорошо зарекомендовали себя светодиодные системы освещения гаражей с использованием блоков питания от компьютеров. Их мощности с головой хватает для решения этих и многих других задач.

Если к такому блоку питания присоединить гнездо прикуривателя, то можно будет использовать целый ряд переносных автомобильных устройств: от телевизора и кофеварки до пылесоса и компрессора. Для такого подключения из многочисленных выходов блока используются 3 провода: желтый (+12V), черный и зеленый. Два последние соединяются вместе. Кроме того вы можете при помощи мультиметра просто подобрать контакты с нужным напряжением для питания тех или иных приборов, в т.ч. светодиодных, соответствующей мощности.

Перебои с электричеством

Если у вас подведено напряжение 220V, но часты перебои с его подачей, разумным будет рядом со щитком установить нехитрое устройство типа БИРП-12/1,6, или подобное ему, подключив к нему аккумулятор.

Можно использовать старый автомобильный, переставший выдавать достаточный ток для запуска автомобиля, но с незамкнутыми банками. Для аварийного освещения гаража он способен прослужить еще не один год. Подключать аккумулятор лучше через диод, который при отключении электричества не даст ему садиться, а при возобновлении его подачи продолжит зарядку.

Какой тип лампы выбрать?

Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:

• Экономным;
• Безопасным;
• Иметь защиту от влаги и пыли;
• Сохранять работоспособность при перепадах температур.

Наиболее часто в гараже можно встретить такие виды ламп:

• Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
• Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
• Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
• Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;
• Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.

Итак, подведем итоги:

• Более эффективным является комбинированное освещение;
• В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
• В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
• Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
• Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Особенности устройства электропитания в гараже

Прежде чем решить, какое освещение сделать в гараже, необходимо познакомиться с его особенностями.

К ним относятся:

• Гараж — это сооружение с повышенной пожароопасностью. В нем почти всегда хранятся горючие, вещества, которые могут очень быстро воспламеняться, а любая искра привести к возникновению пожара. Искрение электропроводки, чаще всего, возникает в соединительных местах. Чем их больше, тем выше вероятность возникновения пожара. В этом случае не стоит использовать многочисленные удлинители и переноски, при устройстве электропитания в гараже.
• В таком помещении и устроенном в нем погребе (см. Погреб в гараже: как сделать в разных вариантах), практически постоянно сохраняется повышенная влажность. При недостаточном утеплении помещения в холодное время года будет образовываться конденсат, что несовместимо с электричеством.

1. уменьшает потребление электроэнергии;
2. улучшает условия выполнения различных работ;
3. размещение розеток и выключателей в главных рабочих зонах, помогает улучшить эргономику гаражного помещения.

При выполнении ремонтно-профилактических операций достаточно часто возникает потребность подключения оборудования, имеющего большую потребляемую мощность. Эти нагрузки должна выдерживать проводка в гараже.

Какие основные типы проводки в гараже

От мощности оборудования, планируемого подключать, может понадобиться устройство таких типов электропроводки:

• Однофазная. Это более распространенный вариант питания электросети. По действующим стандартам и нормам, потребляемая мощность в сети для таких линий электропитания не превышает 11 КВт, что вполне достаточно для выполнения большинства работ с подключением наиболее часто используемых агрегатов.
• Трехфазная. Может понадобиться для подключения энергоемкого оборудования, которым может быть сварочный аппарат и другие устройства. Для кооперативных гаражей есть возможность устроить трехфазное электропитание, а при строительстве самостоятельного гаража придется обратиться в Энергосбыт.

При этом необходимо подать и согласовать такие документы:

• Заявление на возможность увеличения мощности линии электропитания.
• Заключить договор на установку счетчика с тремя фазами.
• Заключить договор на его тарификацию.

При любой схеме проводки в гараже должны быть включены:

• Счетчик, учитывающий расход электроэнергии.
• Силовые автоматы.
• Розетки.
• Выключатели для комфортной работы в главных рабочих зонах гаража.

Как подобрать оптимальную схему освещения гаража

Существует несколько критериев, по которым следует выбирать источники света:

• В гараже свет должен освещать равномерно все пространство помещения. В этом случае облегчается парковка автомобиля, комфортнее становится его обслуживание. Решить такие задачи помогает устройство общего освещения, а в отдельных местах, таких как область моторного отсека или рабочего стола, следует предусмотреть установку локальных источников света.
• Освещение в гараже должно быть экономным. При его частом использовании имеет смысл, при разработке схемы освещения помещения, предусмотреть монтаж ламп, которые способны сберегать электроэнергию.
• Устройство схемы освещения гаража должно быть модульным с возможностью использовать его лишь в требуемых зонах или для всего помещения.

При обустройстве света в гараже своими руками могут использоваться несколько возможных вариантов:

Применение в гараже ламп накаливания. Это самый популярный вариант. Его основными достоинствами являются:

1. простота монтажа;
2. доступная цена;
3. неприхотливость.

К недостаткам можно отнести:

1. сравнительно короткий срок службы ламп;
2. неравномерность потока света;
3. достаточно большое потребление энергии.

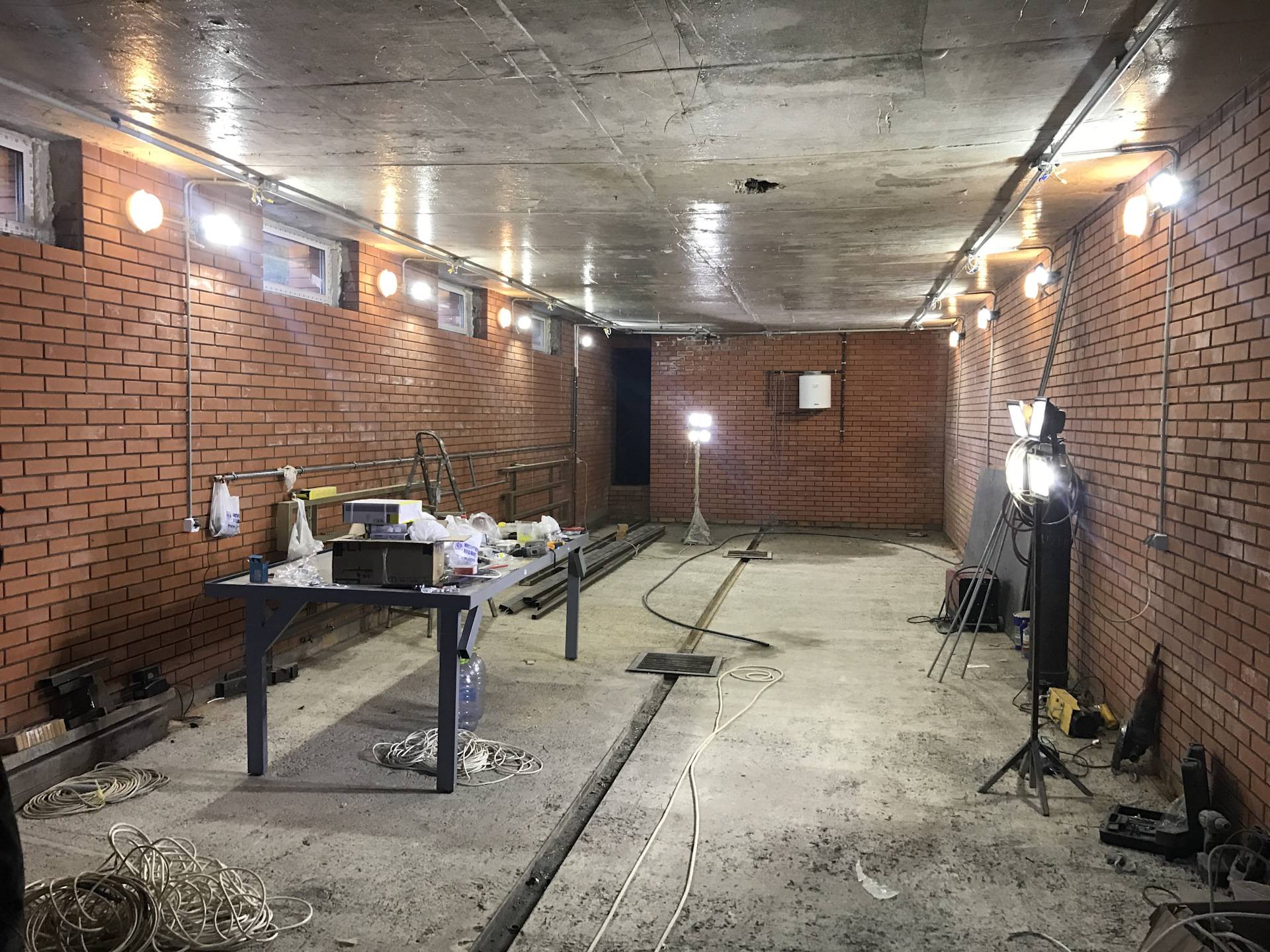

Лампы накаливания в гараже

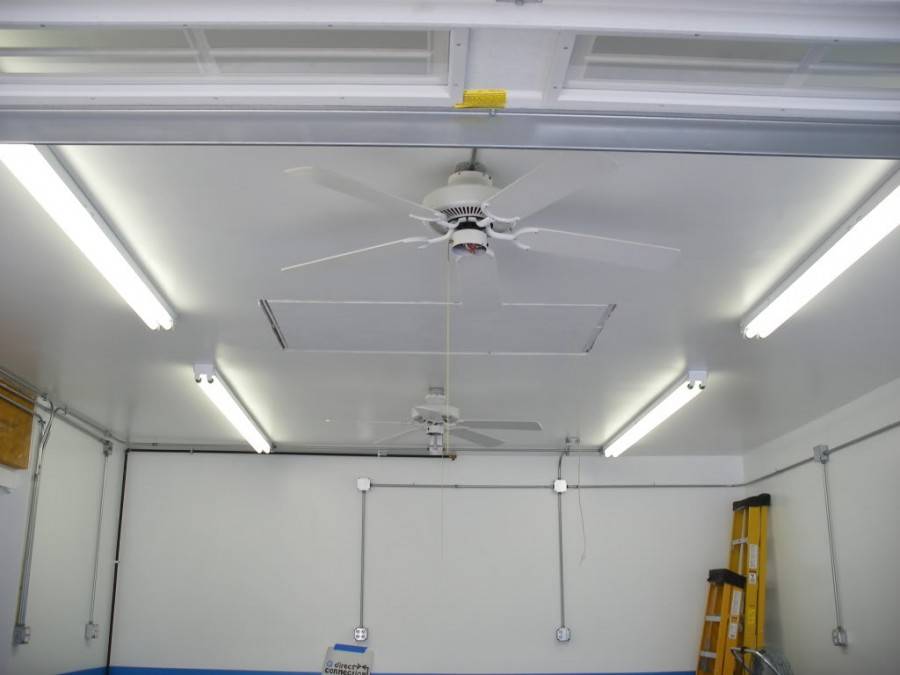

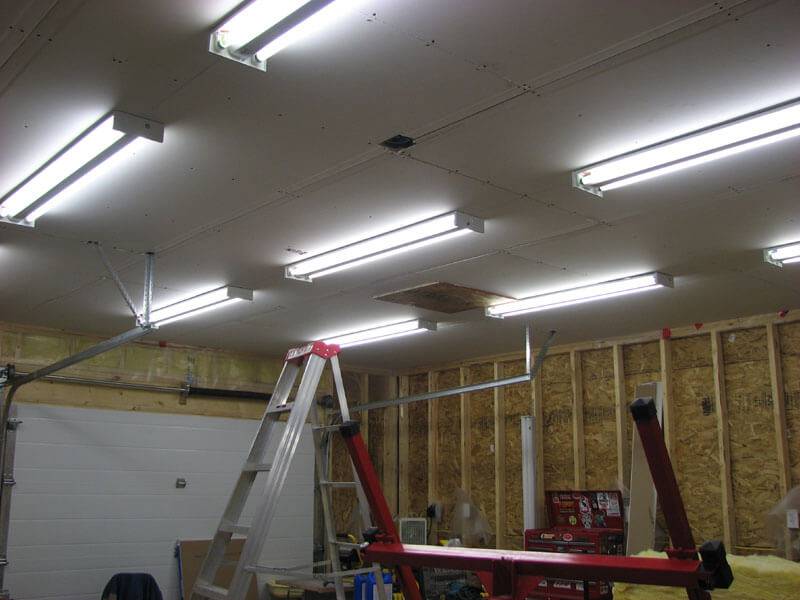

Освещение в гараже своими руками с использованием люминесцентных ламп. Это удачный вариант устройства света в гараже. Лампы:

1. экономичны;
2. световой поток рассеивают равномерно;
3. долговечны.

Недостатком ламп является большое влияние на них температуры. Иногда при ее отрицательной величине в помещении, они не загораются, что требует хорошего отопления в гараже.

Применение экономичных энергосберегающих ламп – наиболее выгодное освещение в гараж. Его преимущества:

1. могут работать при любой температуре;
2. мало потребляют электроэнергии;
3. долговечны.

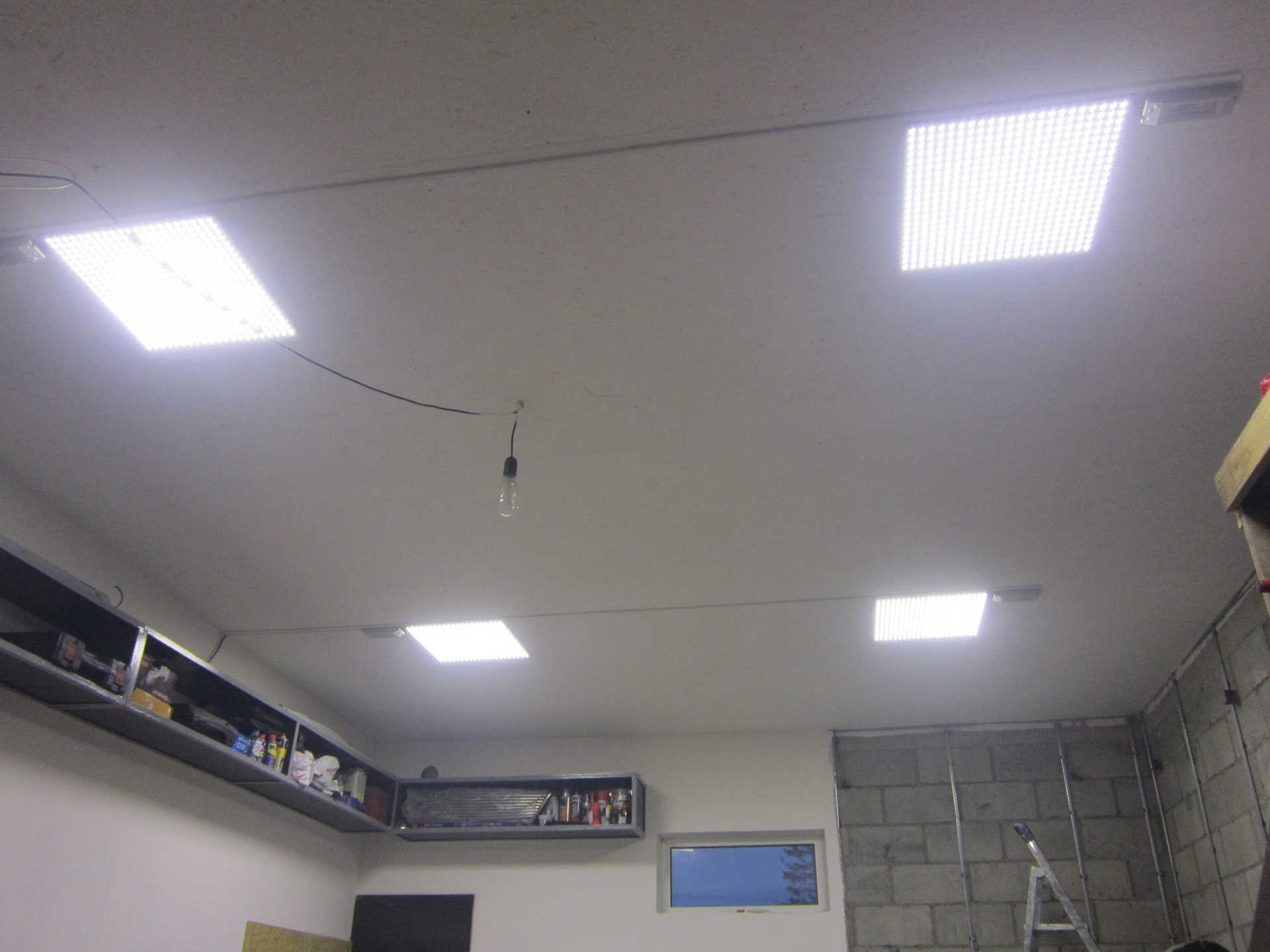

Гаражное освещение светодиодами, как показано на фото. Это редко используемый вариант. Чаще всего его устраивают как автономное освещение в гараже. К плюсам таких ламп относятся:

1. образование хорошего светового потока;
2. не большое потребление энергии.

Недостаток — большие первоначальные затраты.

Устройство светодиодного освещения
