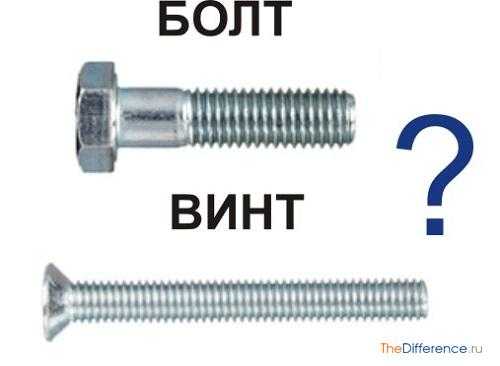

Чем отличается болт от винта
Болты и винты являются незаменимыми деталями в соединениях машинных механизмов, необходимыми инструментами в строительстве и производстве мебели. Применяются они для крепежа и соединения различных конструкций. Но в чем же их отличие? Когда следует использовать болт, а когда – винт? Определим, в чем заключается их особенности.
Определение
Болт – это крепежная деталь, применяемая для соединения различных разъемных механизмов машин и строительных сооружений. Он имеет вид стержня, на одном конце которого частично резьба, на другом – четырех- или шестигранная головка. Болты отличаются по конструкции в зависимости от назначения соединения.
Винт – это металлический крепежный инструмент, применяемый для соединения разъемных деталей машин, механизмов и сборки мебели. Он имеет цилиндрическую, иногда коническую форму с винтовыми лопастями. Винты изготавливаются из углеродистой, низколегированной или специальной стали, латуни и других веществ.
Сравнение

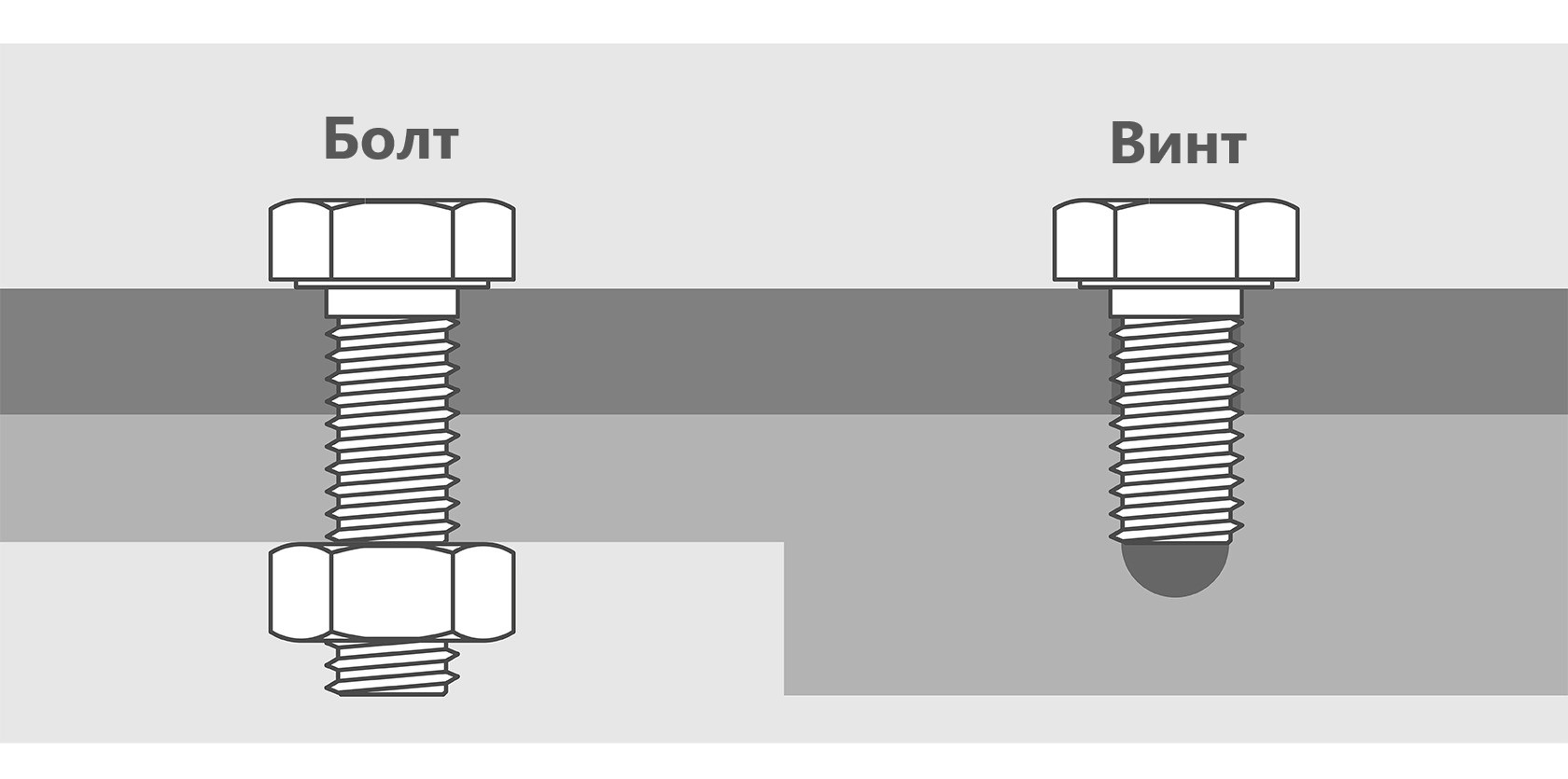

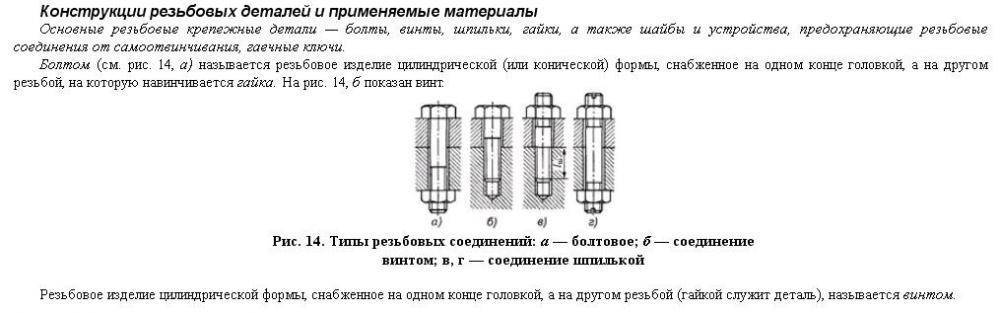

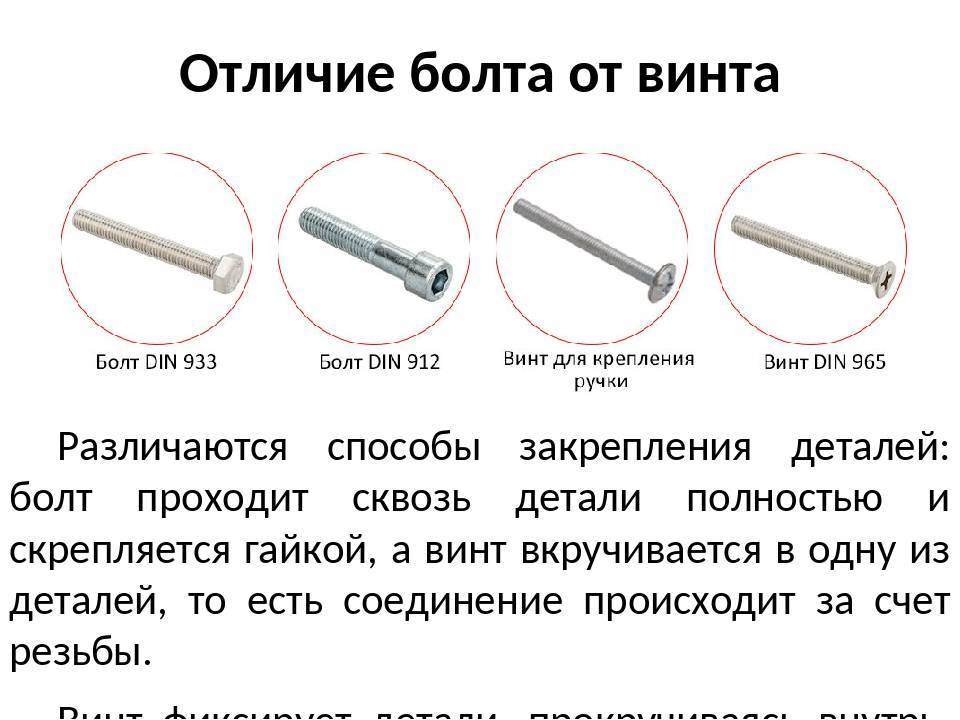

Итак, винт от болта отличается способом соединения. Винт и болт используют на разных схемах нагружения. Расчет болта идет на срез (большая нагрузка приходится на место, перпендикулярное соединяемым деталям). Расчет винта идет на нераскрытие стыка (основная нагрузка приходится на место, расположенное вдоль или параллельно оси скрепляемых деталей).

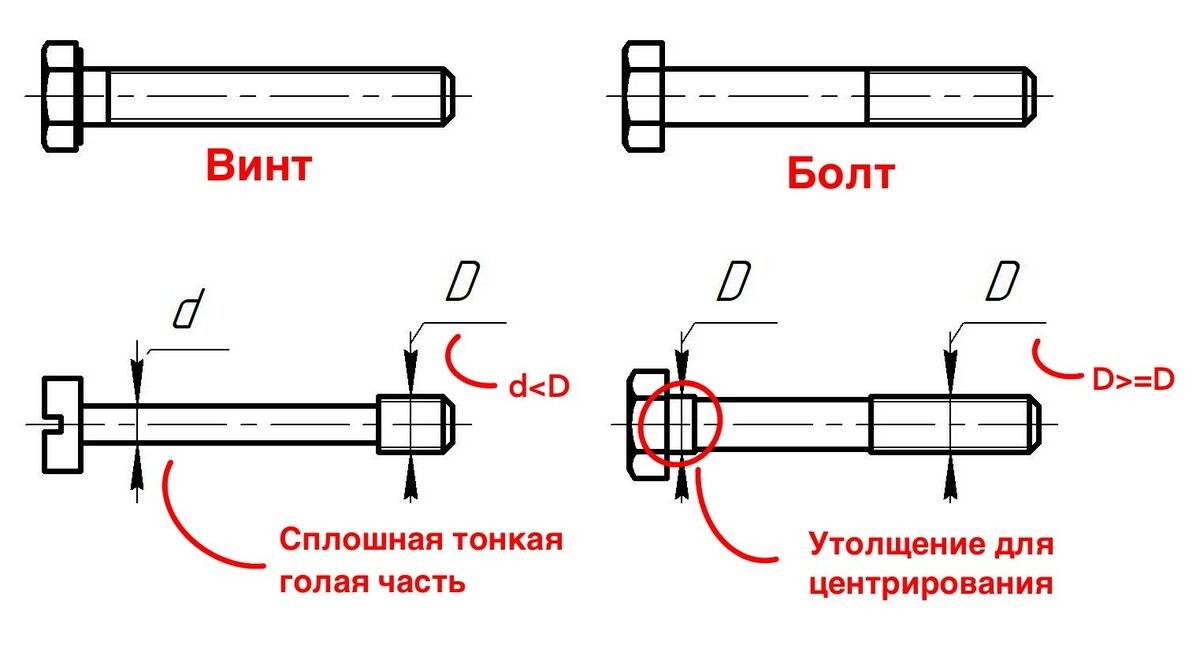

По конструкции винт очень похож на болт. Тем не менее, их основное различие заключается в применении: болт проходит через соединяемые детали насквозь, на него накручивается гайка, а винт при помощи отвертки вкручивается в одну из соединяемых деталей, имеющую резьбу.
Винт можно затянуть либо выкрутить с помощью отвертки или торцевого ключа, вставленного в прорезь его головки. Болт затягивается гаечным ключом или гайкой. Поэтому и головки имеют различные прорези. Болт не может вращаться в результате соединения двух деталей, как некоторые разновидности винтов, используемые в подвижных, перемещающихся машинных механизмах.
Головку винта при вкручивании часто углубляют в соединяемую деталь, при болтовом соединении она остается на поверхности. Само понятие винта, как геометрической фигуры, соответствует слову «резьба». Ради примера можно привести ходовой винт в привычном всем домкрате и токарном станке. Болт же обозначает «стержень». Винты, в отличие от болтов, часто изготавливают очень маленького размера. К примеру, распространены винты для скрепления часового механизма и других микрогабаритных устройств. Болтовое соединение разъединяют путем срезания болта, а винтовое – срезанием резьбы винта.

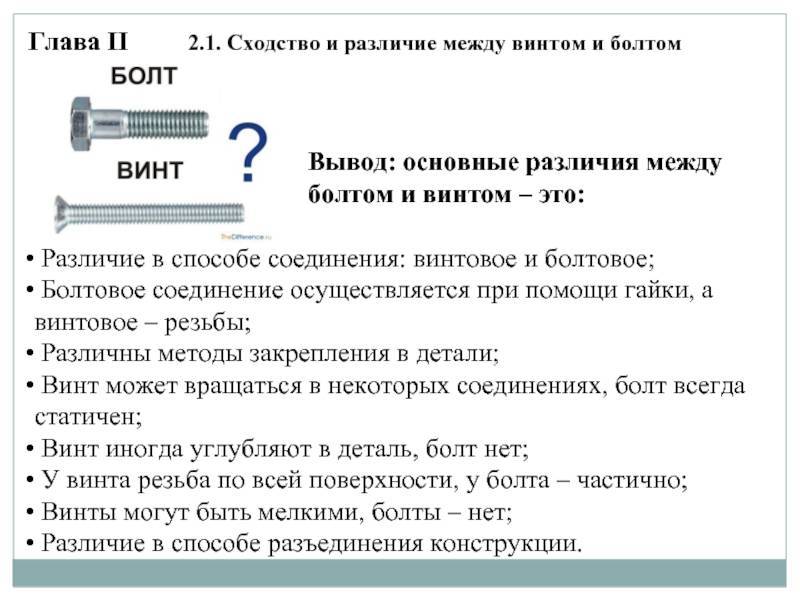

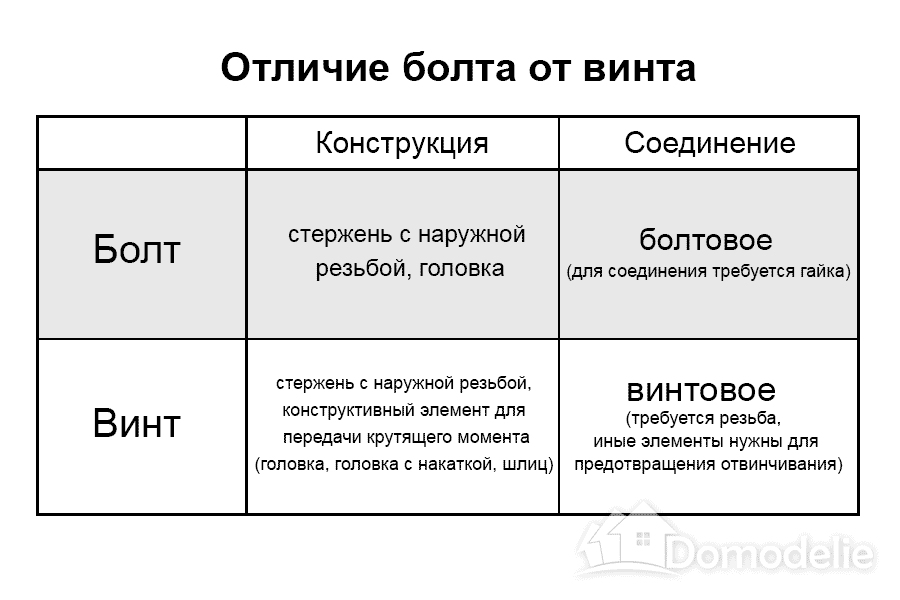

Выводы TheDifference.ru

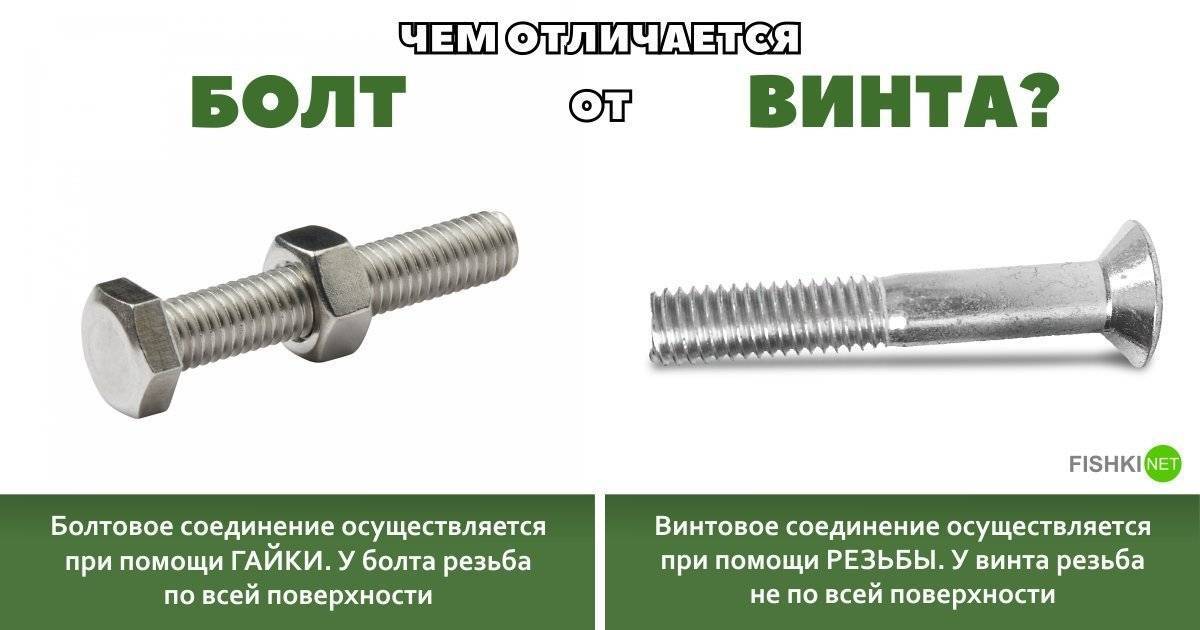

- Различие в способе соединения: винтовое и болтовое;
- Болтовое соединение осуществляется при помощи гайки, а винтовое – резьбы;
- Различны методы закрепления в детали;
- Винт может вращаться в некоторых соединениях, болт всегда статичен;
- Винт иногда углубляют в деталь, болт нет;
- У винта резьба по всей поверхности, у болта – частично;
- Винты могут быть мелкими, болты – нет;
- Различие в способе разъединения конструкции.

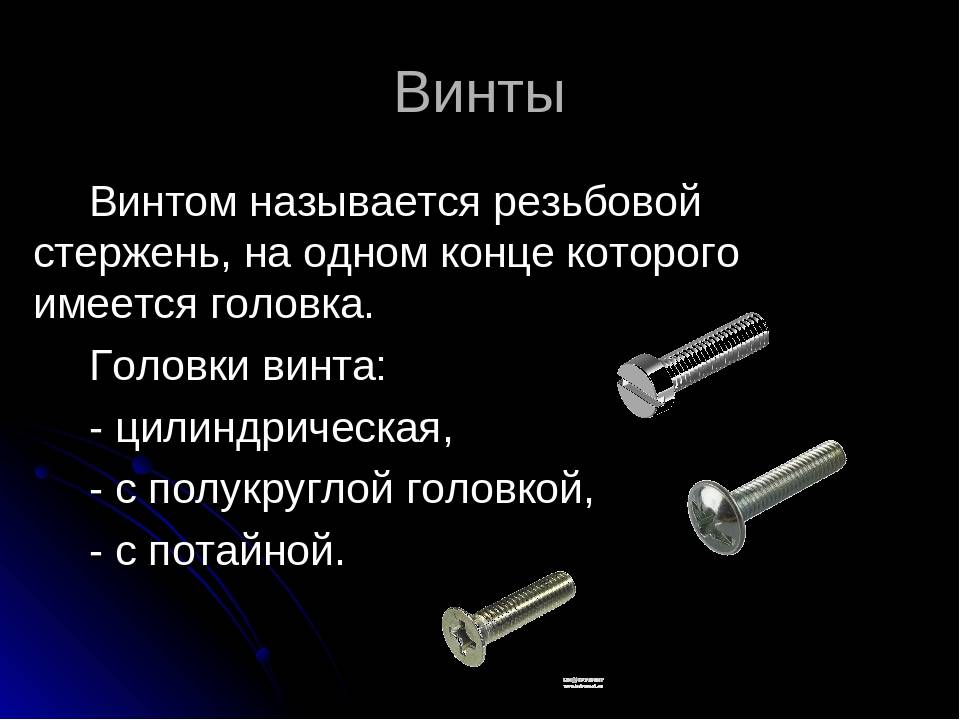

Характерные особенности винта
Этот метиз предназначен для прочного соединения между деталями. Он имеет круглую ножку (стержень с резьбой), на одном из концов которой расположена шляпка, представленная различными формами. По внешней резьбе изделия можно надевать гайку соответствующего диаметра, а также подкладывать шайбу. Винт используют и самостоятельно, без дополнительных элементов (любой конструкционной пары).

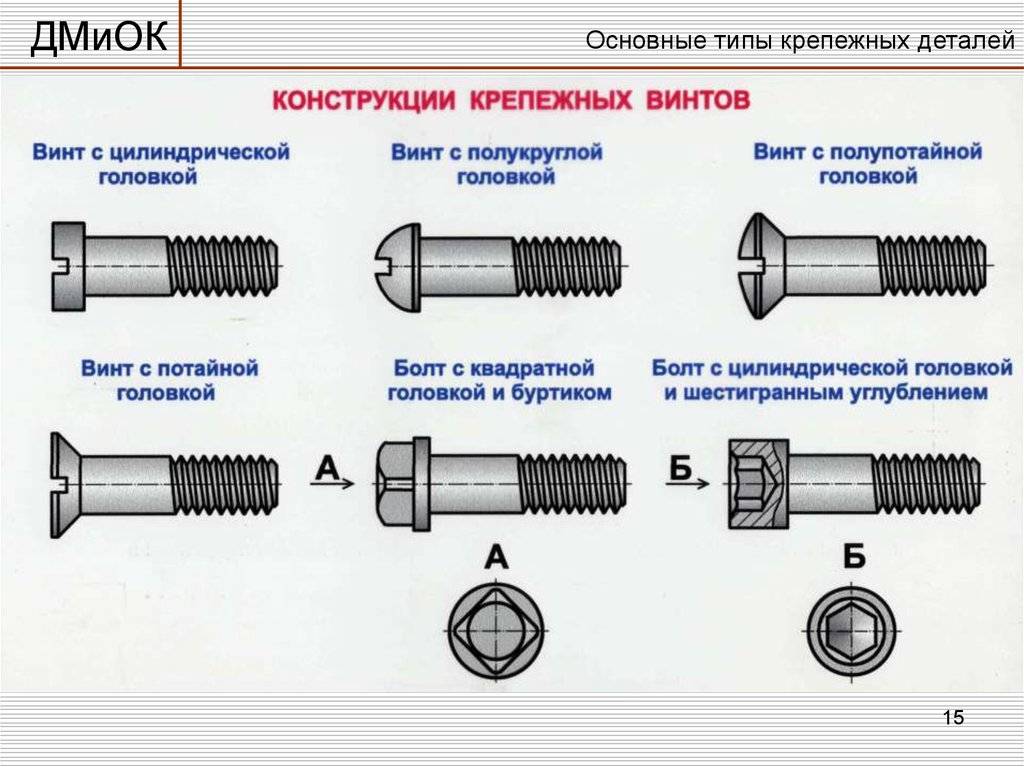

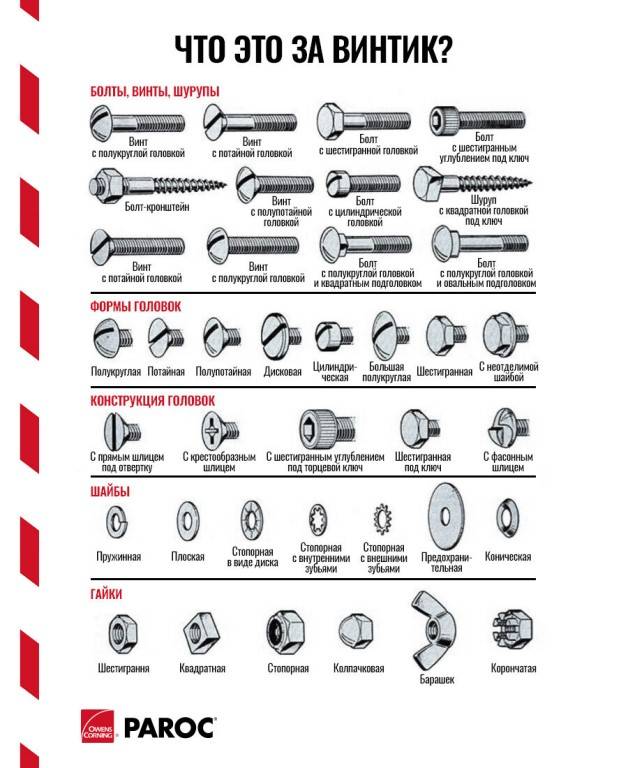

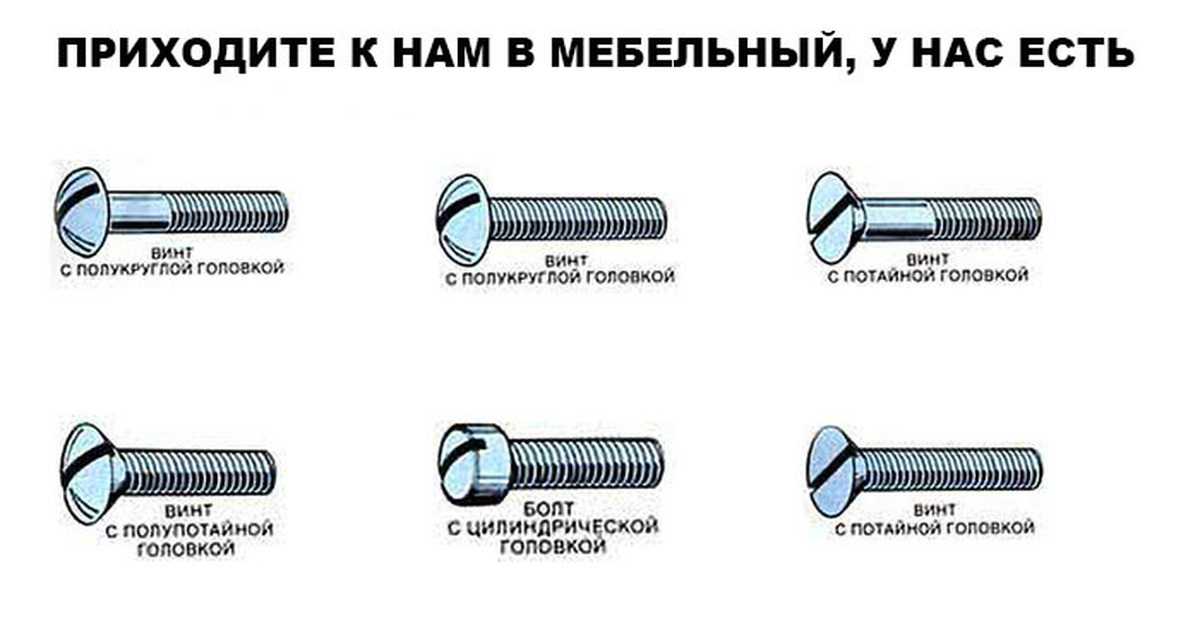

Различают следующие формы изделия (по головке):
- Цилиндрическая. Подходит для работы шестигранными ключами.
- Полусфера. Сделана со шлицами. Вкручивается отверткой.
- С усеченным конусом. Главное назначение – потайной монтаж. Осуществляется ключом, подходящей отверткой.
В дополнение к перечисленным формам, согласно технической классификации, у винтов шляпка бывает также:
- плоской;
- выпуклой;
- полупотайной;
- квадратной;
- защищенной;
- грибовидной.
Винт изготавливают в разных размерах, соответствующих ГОСТу 17473-80. Метиз не имеет конического сужения на стержне с резьбой. В отличие от болта, он не нуждается в создании отверстия на рабочей поверхности, для монтажного вкручивания.
Соединение с винтом надежно фиксирует узел, и применяется для любых:
- крепежей (разъема деталей);

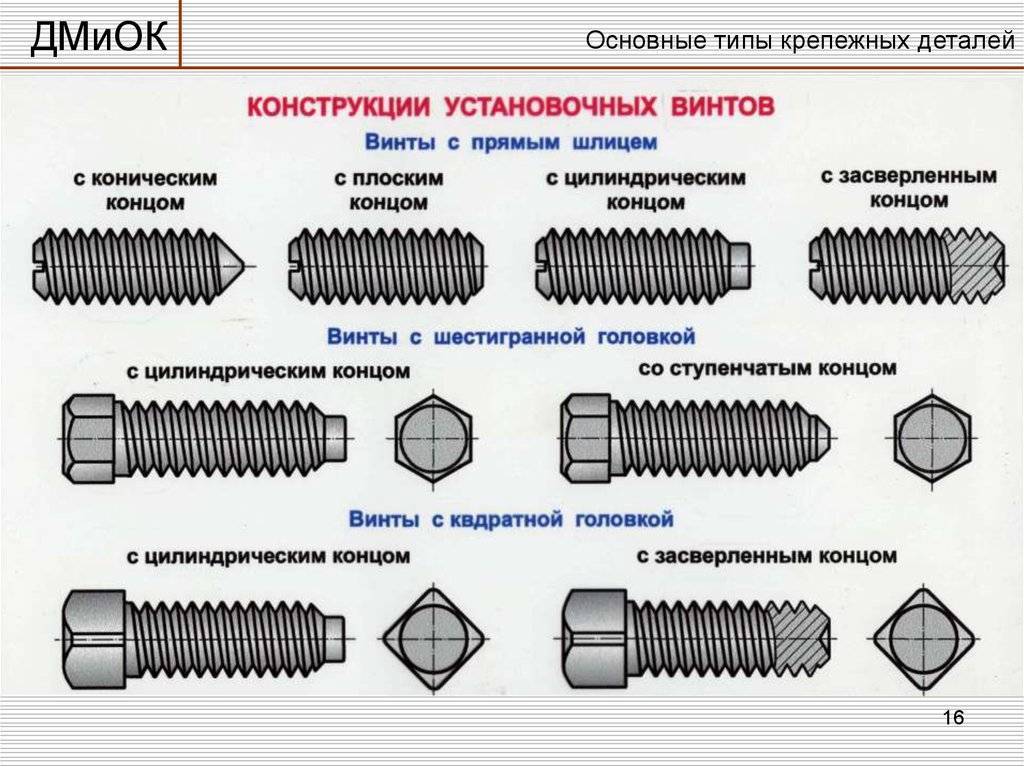

- установок (фиксации конструкционных элементов).
Маркируется метиз производителем двумя цифрами. Например, 5 х 40, означает, что диаметр стержня равен 5 мм, а его длина – 40 мм. Соединения метизов защищены от самоотвинчивания, и подходят для приборо- и машиностроения, производства мебели и различных бытовых товаров.

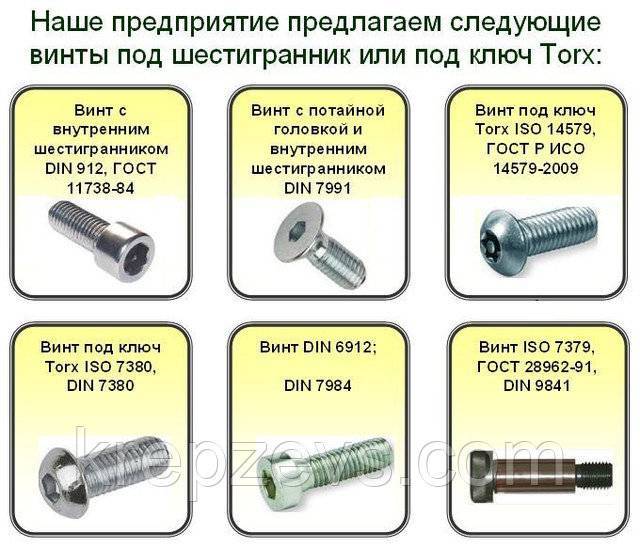

Винты можно использовать не только с ключами и отвертками, но и шестигранниками подходящего диаметра. Изготовлен крепеж из высоколегированной стали, с оцинкованным покрытием, надежно защищающем от коррозии.

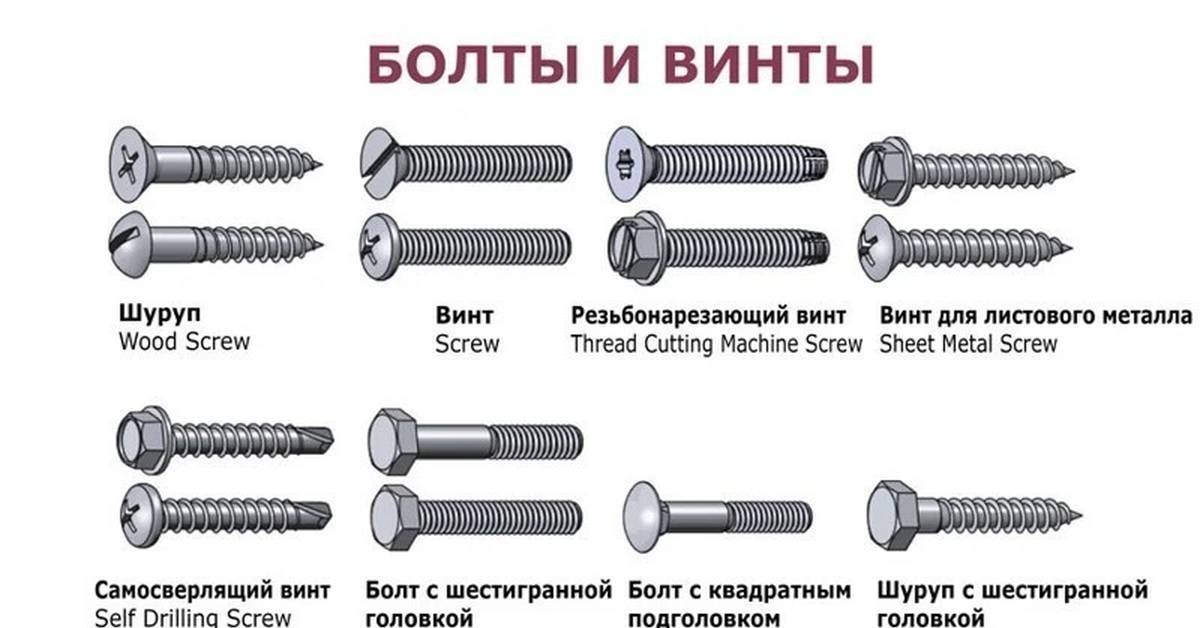

Отличие болтов и винтов от шурупов
Болт и металлическое изделие винт, внешне схожи между собой, и некомпетентный человек легко их спутает. Но применяют их совершенно в разных сферах народного хозяйства.
Они имеют особенность в строении, болт соединяет детали при помощи гайки, на одной стороне поверхности детали находится болт, а с другой стороны – гайка, которая все это соединяет. Винт, не используется вместе с гайкой, применяется самостоятельно, отдельно, в этом его разница от болта. Он вкручивается самостоятельно в детали на которой есть резьба. Болт проходит внутрь детали полностью, скрепляя ее гайкой.
Способы их вхождения в поверхность детали разный: винтовой крепеж закрепляет соединенные детали, и прокручивается внутрь ее, болт остается при соединении неподвижным.
В работе с крепежными метизами используют разные приспособления: болт закручивается гаечным ключом, а винт при наличии у него шлиц, можно закрутить отверткой.
Болт всегда имеет головку, а у винта она может отсутствовать.
В чем еще разница между этими метизами – шляпка у болта остается сверху соединения, а винт полностью углубляется в поверхность детали.
Данные крепежные детали отличаются в размере резьбы: болт имеет резьбу до середины своего стержня, а винт имеет резьбу до конца стержня.
Отличаются они размерами: винты бывают разных и даже мелких размеров, а у болтов «мелких» изделий не бывает.
В чем отличие шурупа от болта? Шуруп имеет отличие от болта, конусообразным, заостренным наконечником. У болта же имеется у основания стержня тупой конец.
Шуруп имеет резьбовой способ соединения, а у болта соединение болтовое.
Шурупы применяют для работы с мягкими строительными материалами, например: дерево, пластик, ДСП, а также с нетвердыми металлами.
Какое отличие у шурупа и винта? Важное отличие в способе соединения у винта – винтовое, а у шурупа резьбовое соединение. При винтовом соединении конструкцию можно разобрать, но при соединении с шурупами при каждой разборке теряется надежность данного соединения. Они отличаются в диаметре
Они отличаются в диаметре
У шурупов диаметр отверстия зависит от твердости данного материала, а для соединений других метизов диаметр должен быть определенного размера
Они отличаются в диаметре. У шурупов диаметр отверстия зависит от твердости данного материала, а для соединений других метизов диаметр должен быть определенного размера.

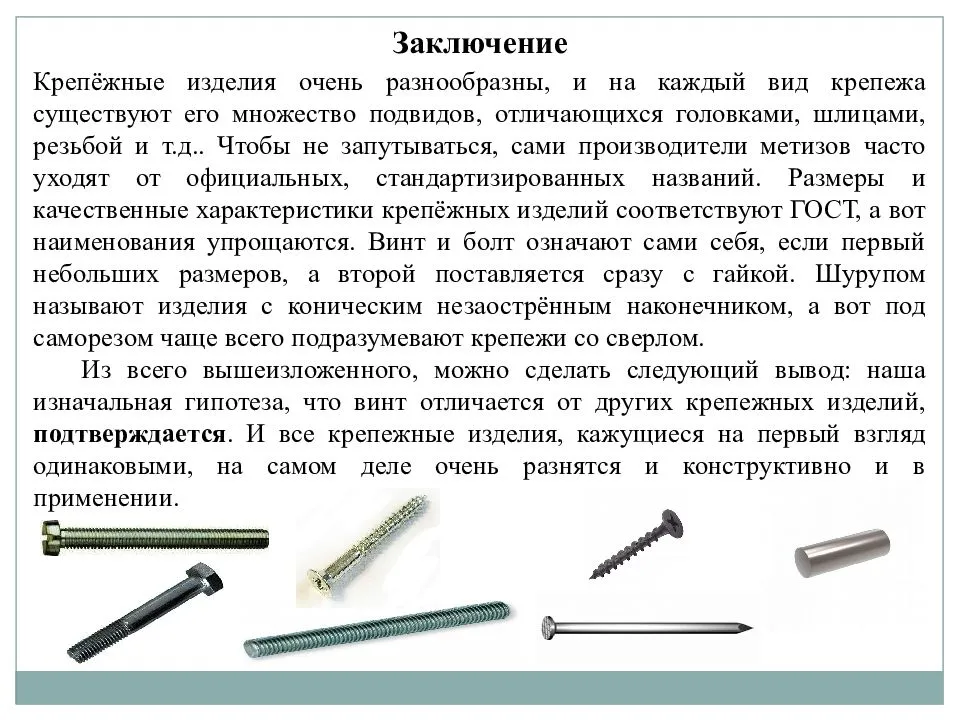

Мы видим, что существует огромное количество крепежных деталей, элементов для соединения конструкций, механизмов, и всевозможных узлов. Эти метизы, выпускаемые нашей промышленностью, отвечают заданным требованиям, стандартам и размерам. Качество данной продукции проверено годами, и оно зарекомендовало себя, на рынках сбыта только с лучшей стороны.
Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus
Определение
Болт
– это крепежная деталь, применяемая для соединения различных разъемных механизмов машин и строительных сооружений. Он имеет вид стержня, на одном конце которого частично резьба, на другом – четырех- или шестигранная головка. Болты отличаются по конструкции в зависимости от назначения соединения.
Винт
– это металлический крепежный инструмент, применяемый для соединения разъемных деталей машин, механизмов и сборки мебели. Он имеет цилиндрическую, иногда коническую форму с винтовыми лопастями. Винты изготавливаются из углеродистой, низколегированной или специальной стали, латуни и других веществ.
Чем отличается болт от винта и шурупа и для чего они предназначены

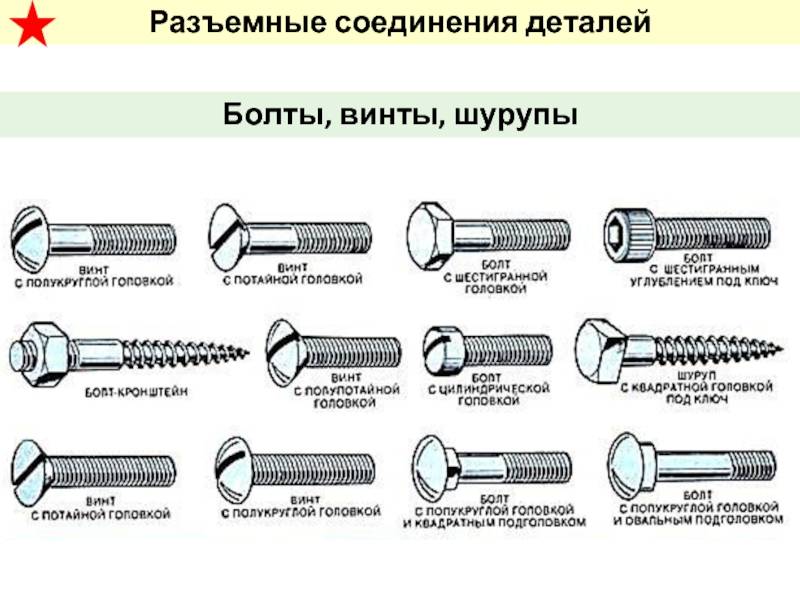

Винты, шурупы, саморезы, болты и гайки – все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.
Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.
Параметрами
Болты изготавливают с 6-гранными, квадратными, круглыми или овальными головками (зависит от предназначения и места использования). Т.е., могут иметь разную форму. При этом профиль болтов крепления может иметь форму квадрата или полукруга. Головки отдельных болтов бывают и потайными. Могут различаться и болты с головками одинаковой формы. Как пример, откидные и рым-болты имеет круглую головку. Однако у первых она изготовлена подобно вилке, а у вторых имеет отверстие. Размеры головок у 6-гранных, наиболее распространенных болтов также бывают различными, т.е. изготовленными под ключи разных размеров. Так болты М20 могут быть изготовлены с головками под ключи 27, 30 и 34 мм.
Формой стержня
Стержни болтов могут резьбу одного диаметра с их гладкой частью. Или ступенчатыми, когда их резьбовая часть по диаметру существенно меньше гладкой части. Пример — призонные болты, применяемые для сборки тяжело нагруженных соединений.
Типом и шагом нарезанной резьбы
По типу резьбы болтов могут быть:
- метрическими;
- дюймовыми;
- трубными;
- трапецеидальными;
- упорными;
- прямоугольными или квадратными.
В нашей стране применяется в основном метрический тип резьбы (М, мм), которая может быть нарезана с крупным или мелким шагом. Так, болты М8 выпускаются как с шагом резьбы в 1.25 мм (крупным), так и в 1,0 мм (мелким). А вот болты М72 лишь с мелким — 4,0 и 6,0 мм.
Исполнением и его точностью
Здесь возможны различные варианты, предусмотренные соответствующими Гос. стандартами.
К примеру, в 6-гранных болтах, чтобы застопорить их после соединения, предусматривается на окончании резьбы или на головках специальное отверстие для вставки шплинта или вязочной проволоки. Для снижения веса болтов облегчают их головки, проделывая в них углубления и т.д.
По точности исполнения шестигранные болты делят на классы:
- высокоточные (класс А, повышенной точности) — для особо важных соединений;
- нормальной точности (класс В) — для массового применения;
- низкой точности (класс С) — для малоответственных соединений.
Болты разных классов отличаются качеством обработки стержней и нарезки резьбы, боковин головки, соответствием их диаметра размеру отверстий, в которые они устанавливаются.
Прочностью и материалом изготовления
Класс прочности любого болта зависит от того, из какого материала он изготовлен. В большинстве случаев используется сталь: обычного качества, конструкционная – углеродистая, легированная углеродистая, низколегированная, нержавеющая коррозионностойкая — обыкновенная, жаропрочная, жаропрочная релаксационностойкая. Болты также изготавливают из латуни, меди, титана и титановых сплавов.
Предлагаем вниманию самые востребованные болты (по длине и размеру), которые всегда можно найти в каталоге нашего павильона:
12, 16, 20, 25, 30, 40, 50
16, 20, 25, 30, 40, 50, 60, 70, 80
16, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100
20, 30, 40, 50, 60, 70, 80, 90, 100, 120
40, 60, 80, 100, 120
50, 70, 80, 100, 120, 140, 160, 200
Но это лишь часть реализуемых нами этих популярных крепежных изделий. Мы предлагаем также по вполне доступным ценам болты стандартные крепежные в широком диапазоне М1.6 — М160. А для мастеров-профессионалов у нас имеются, кроме этого, болты оцинкованные, высокопрочные, фундаментные, мебельные, футеровочные, шинные, откидные, башмачные, болты с потайными и полукруглыми головками и множество других.

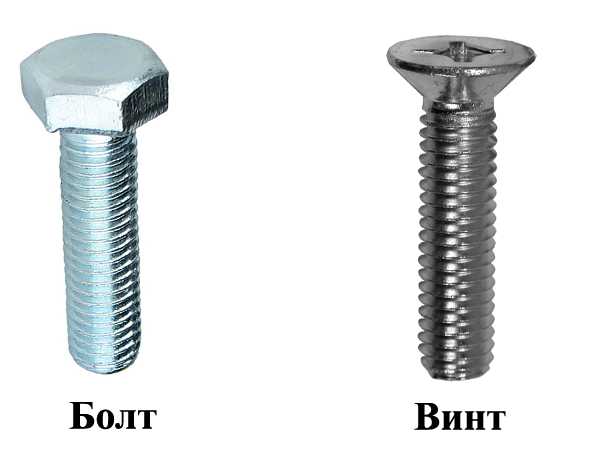

Как выглядит болт и чем отличается от винта
Как упоминалось выше, чтобы четко разграничивать, чем отличается болт от винта, определение каждого из них должно производиться по методу крепления. Так, в качестве фиксирующего элемента у болта используется гайка, а винт непосредственно закручивается вглубь скрепляемых деталей и имеет встречную резьбу во второй из них. Гайки должны иметь такой же размер резьбового отверстия, что и болты, иначе они не подойдут.
Всегда можно уточнить, какая конструкция бывает у болтов с шестигранной головкой, и определить, чем отличается винт от болта, по ГОСТу 7805-70. Именно этот документ регулирует производство названных деталей и их качественные и количественные характеристики.

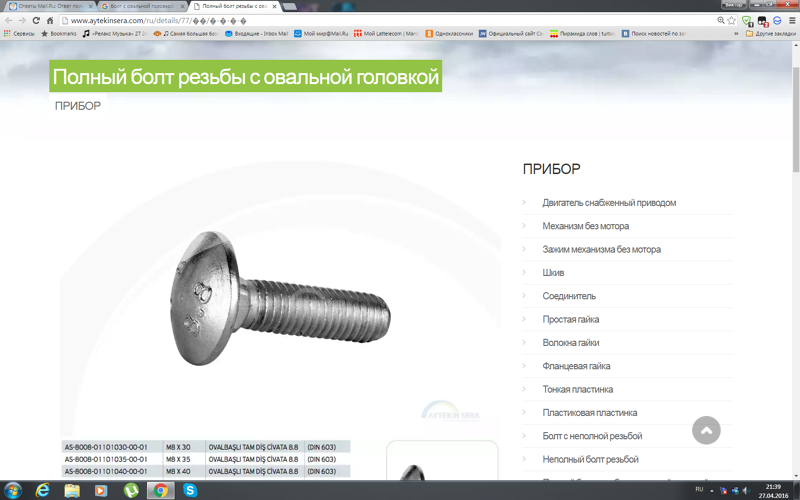

Чаще всего изготавливаются универсальные болты с полной резьбой, но бывают и варианты с неполной – для скрепления плоских деталей большой толщины. По принципу крепления также можно понять, чем отличается болт от винта. Ведь при использовании болта, всегда его второй конец выходит из скрепляемой детали и фиксируется гайкой, тогда как у винта он прячется внутри детали. При рассмотрении конструктивных особенностей уже упоминалось, чем отличается болт от винта, и именно по этому различию болты предназначены для соединения двух плоских деталей, а винты – для плоской детали с изделиями любой толщины.
Болты к тому же при скреплении с гайкой под воздействием вибраций или при соединении деревянных деталей имеют свойство саморазвинчиваться. Чтобы предотвратить это, надевают на болт контргайку (вторую вслед за первой) или используют самоконтрящиеся гайки.
Чтобы не повредить болтом мягкий материал, такой как дерево или пластмасса, и чтобы крепеж под воздействием нагрузок не продавил мягкий материал, под головку болта кладут шайбу. Для более надежных соединений используют две шайбы, помещая вторую под гайку.
Затяжка креплений на литых дисках
Если при установке вы столкнулись с проблемой несоответствия размера болтов на диске колеса, то ее можно решить, купив болты-эксцентрики (имеющие подвижный конус). Например, если размер PCD в дисках составляет 97 мм, а требуется 99 мм, эксцентрики скомпенсируют эту величину за счет конуса, который есть на изделие. Наличие минимального расстояния между внутренней посадкой и наружным диаметром элемента обеспечит возможность перемещения, обозначенное на продукции словом Variation.

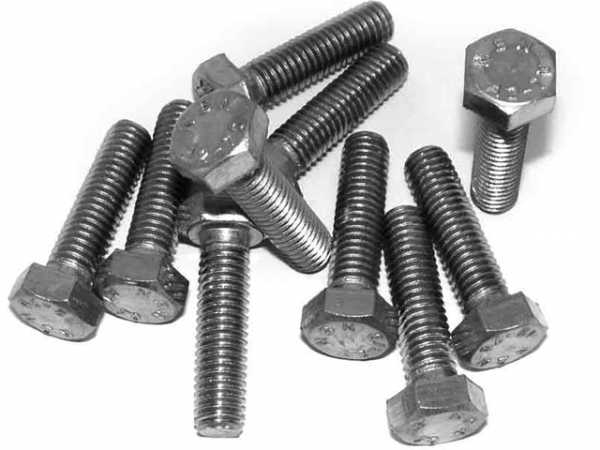

Характерные особенности болта

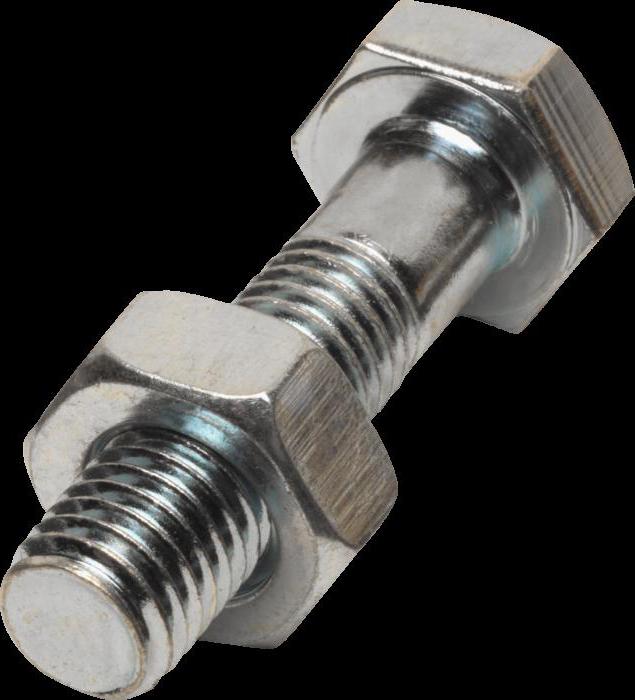

Данный крепежный элемент имеет стержень с наружной резьбой, на одном из концов которой сделана шестигранная головка. Диаметр шляпки (головки) подходит под определенный гаечный ключ. Одна из его сторон несколько утолщена, что позволяет изделию прочно закрепиться в узле, без сдвига в любую сторону.

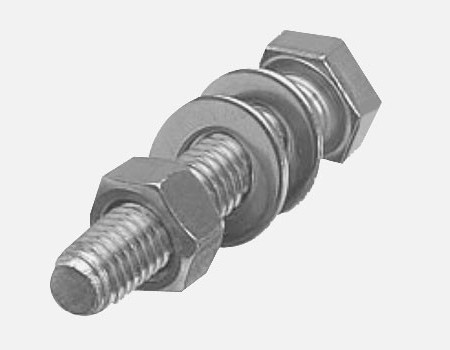

Соединение с метизом называют болтовым, к нему прилагается гайка подходящего диаметра по резьбе. По классификации, болты делят на следующие виды, с указанием цифрового номера DIN:
- Т-образные – 186.
- С квадратным подголовком – 261.
- Откидные – 444.
- Установочные – 561.
- Машиностроительные – 931.
- Высокопрочные – 6 914.
- С упорным фланцем – 6 921.

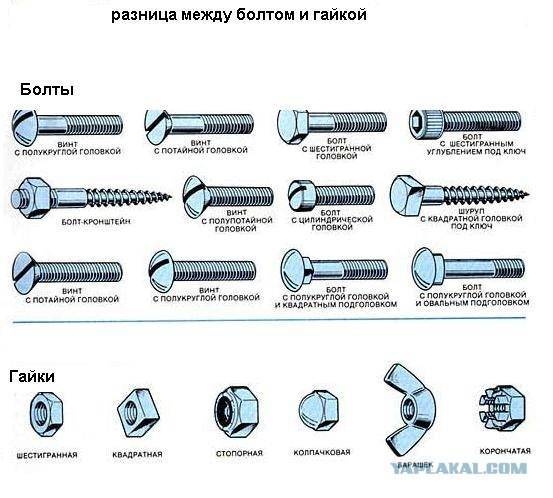

Также болты бывают:
- анкерными;
- полукруглыми;
- потайными;
- шестигранными;
- рым;
- цилиндрическими.
Болты используют для несущих конструкций, многоэтажных сооружений (стены, перекрытия, чердаки, балконы, мансарды), формирования всех видов кровли и фундаментов мостов, а также в автомобиле- и приборостроении.
По своим техническим свойствам, метиз способен выдержать разные типы механической нагрузки с сопрягаемыми элементами (на срез и сдавливание). Образуемое жесткое болтовое соединение устойчиво к любым сдвигам, но при монтаже его располагают только в калиброванном отверстии. После установки, он не должен крутиться по оси, и фиксируется в заданном положении. Осуществляется фиксация в подготовленном проеме, за счет утолщения выше резьбы, расположенного сразу под шляпкой.
По материалу изготовления болты бывают нескольких типов:
- Черновые. Сделаны из высокоуглеродистой штампованной стали, не подвергавшейся механической обработке. Изделия подходят для создания крепежных узлов со значительной, внешней механической нагрузкой.
- Чистовые. Производятся из легированной стали, с полным комплексом механической обработки. Применяются для формирования крепежей с большой и средней нагрузкой.
- Получистые. Штампуются строго по ГОСТу 7798-70, и дополнительно не обрабатываются. Применяются в различных промышленных отраслях. Выдерживают нагрузку разного типа.
Входное отверстие для болта технически соответствует его резьбе. Дополнительно, в местах соединения, к метизу прилагают шайбу, которая надевается под шляпку, и закрепляется снизу гайкой походящего диаметра. Самопроизвольное раскручивание болтового крепления исключено. Но, если монтажный узел устанавливается в месте вибрации, то применяют шайбу Гровера. Такой подход позволит метизу максимально воспрепятствовать разбалтыванию крепежей и откручиванию гаек.
Производители обозначают болт по классу прочности – 3.6; 5.8; 12.9 и т.д. (всего их 11). Первое число в такой маркировке показывает усилие на разрыв. Чем оно больше в цифровом показателе – тем более сильную нагрузку способно выдержать болтовое соединение. Второе число указывает на степень растяжки при различных нагрузках. По габаритам болты обозначаются маркой – от М 10 до М 52.
Что такое болт и винт и чем они отличаются?
Без винтов и болтов сложно представить человеческую промышленность и быт в целом. Ведь именно они отвечают за соединение различных конструкций и механизмов. Эти детали являются одними из необходимейших инструментов в строительстве и производстве товаров. Но мало кто вникал в подробности изготовления и различия этих двух крепежных приспособлений. В чем же их разница? Для чего нужен болт, а для чего — винт? Чтобы впредь не допускать ошибок и грамотно выбирать нужный инструмент, стоит сравнить эти детали и выяснить, в чем они непохожи.

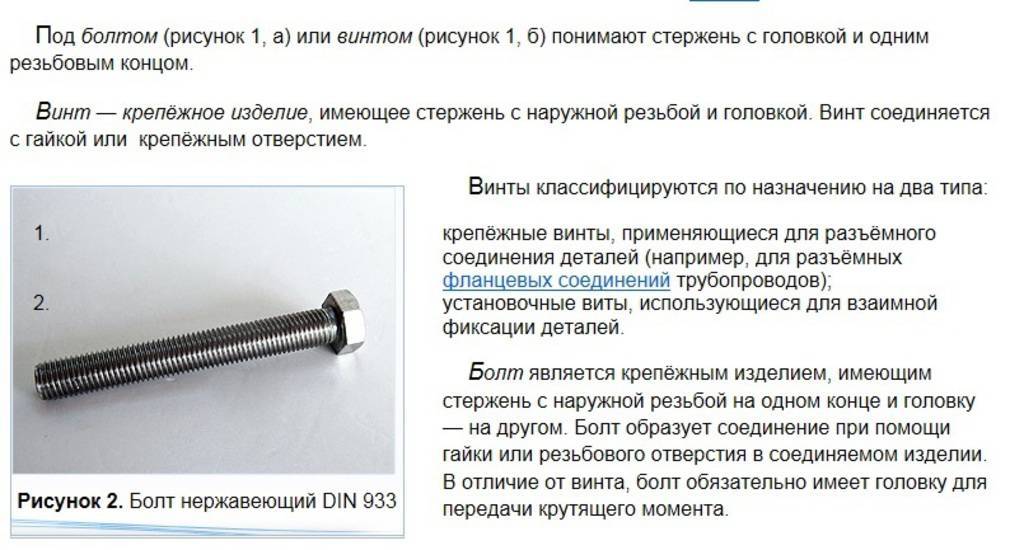

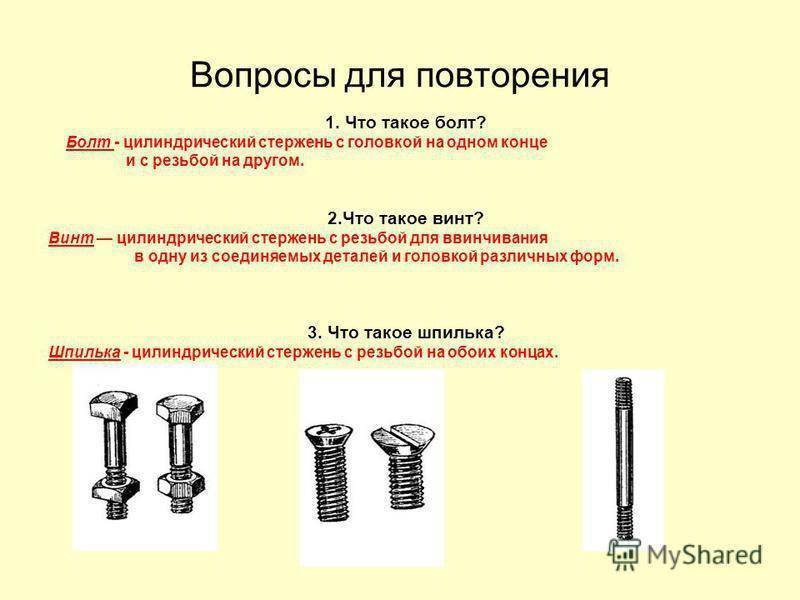

Что такое болт и винт?
Для начала необходимо понять, что из себя представляют эти две детали.
Болт — крепежное изделие, которое используется для соединения различных элементов или деталей в механизмах и строительных сооружениях. Болт выглядит как стержень, с одного конца которого расположена резьба, и с другого — четырех- или шестигранная верхушка. Болты могут отличаться видом конструкции в зависимости от назначения соединения.
Винт — также крепежная деталь, применимая для фиксации разноформатных деталей в машинных соединениях и механизмах. Имеет цилиндрообразную форму стержня с винтовыми лопастями и конструктивным элементом для передачи крутящего момента. Изготавливается из нержавеющей стали или латуни.
В чем их схожесть?

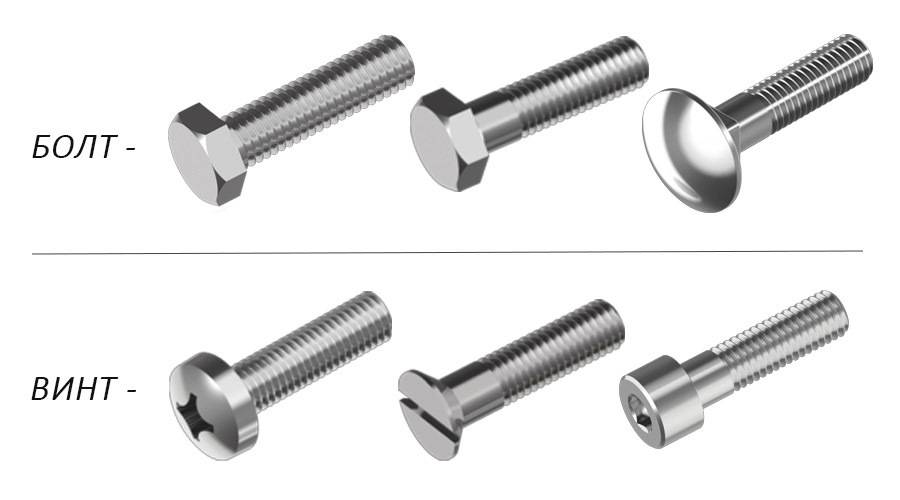

Болт и винт внешне практически не отличаются друг от друга и одинаково используются в машинных конструкциях и строительном деле. По форме и болт, и винт оснащены резьбой с одного конца, а с другого — круглой головкой. Винт и болт изготавливаются исключительно из пород металла: сталь, латунь. Применяются для решения одинаковых задач — фиксации деталей или скрепления в механизмах. И на этом схожести заканчиваются.
Сравнение деталей
Для начала, винт соединяется иначе, чем болт. Они используются на разных схемах нагрузки. Хоть схематически болт и винт похожи, большое значение имеет и применение этих инструментов: болт проходить сквозь детали полностью, а винт вкручивается отверткой в одну из деталей, имеющей резьбу.
Винт
Также важно знать о расчетах деталей: расчет винта состоит в нераскрытии стыка, то есть нагрузка приходится на участок, размещенный вдоль оси соединительных деталей, расчет болта — в срезе, из-за которого нагрузка приходится на место, которое перпендикулярно скрепленным деталям. Винт вкручивается или выкручивается отверткой или торцевым ключом, вставленным в надрез на его головке
Болт затягивают гайкой или гаечным ключом. Также при соединении двух деталей болт не прокручивается внутрь, в то время как винты, которые используются в подвижных, вращаются именно таким образом
Винт вкручивается или выкручивается отверткой или торцевым ключом, вставленным в надрез на его головке. Болт затягивают гайкой или гаечным ключом. Также при соединении двух деталей болт не прокручивается внутрь, в то время как винты, которые используются в подвижных, вращаются именно таким образом.
Головка винта углубляется при вкручивании в крепительную деталь, болтовая головка остается снаружи. Сам термин слова «винт» обозначает «резьба», болт же означает «стержень». Также винты часто выполняются в маленьких, даже крошечных размерах. Например, для скреплений часовых механизмов и других миниатюрных устройствах. Стоит заметить, что болтовое соединение разъединяется срезанием болта, винтовое — срезанием резьбы.
Болты
Основные различия болта и винта
- Разные способы соединения: винтовое и болтовое.
- Болт надежно фиксирует детали и остается статичным, винт имеет свойство вращаться в некоторых скреплениях.
- Применяются различные способы закрепления в детали.
- Болтовое соединение осуществляется гайкой, винтовое — резьбой.
- Винт может углубляться в деталь, болт — нет.
- У винта резьба присутствует полностью, у болта — наполовину.
- Винты могут изготавливаться в мелких размерах, болты — только крупнее размеров.
- Различные способы разъединения. Болтовые разъединяют срезанием болта, винтовые — срезанием резьбы винта.

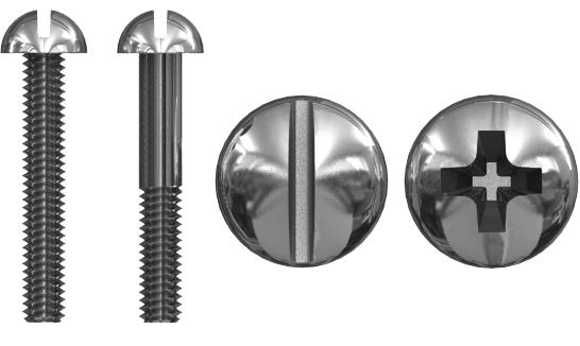

- Головка винта может иметь крестовой или плоский надрез, благодаря которому можно использовать более широкий диапазон инструментов.
По итогу, оба изделия выполняют одинаковые функции, то есть фиксируют и надежно скрепляют детали в одной точке, но при этом имеют некоторые различия во внешнем виде, разные способы скрепления и разъединения, разную степень углубления и скрепляются разными инструментами, что безусловно различает их и делает непохожими друг на друга.

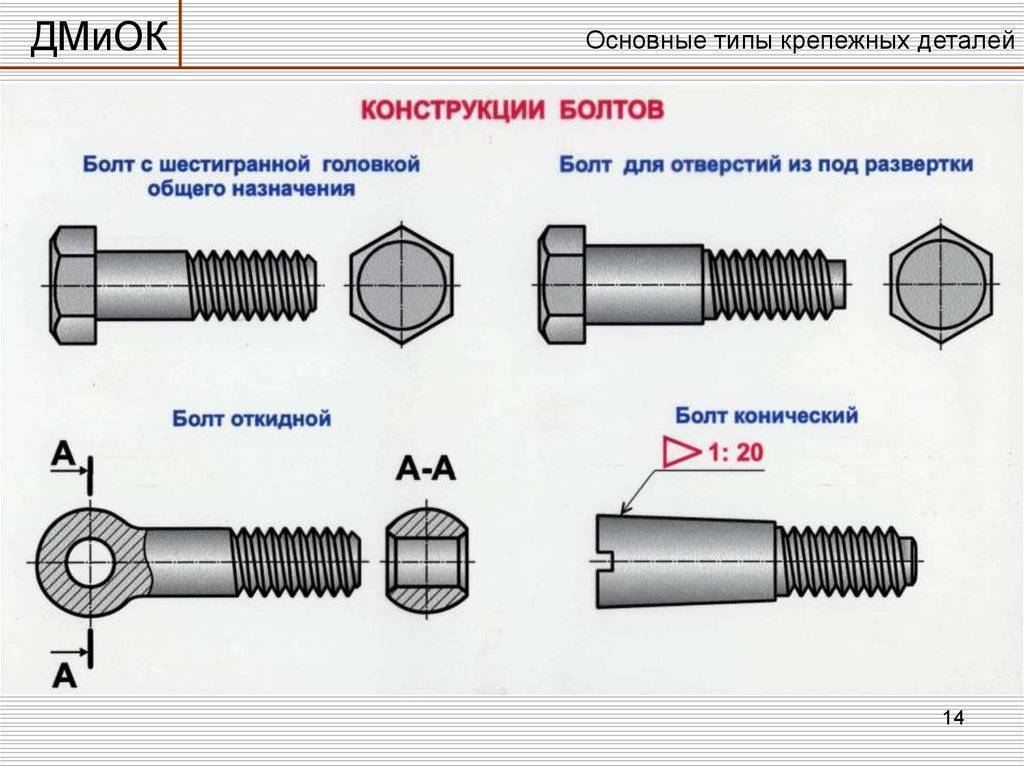

Разновидности болтов
В зависимости от сферы применения и требований к конкретному болтовому соединению можно использовать несколько разновидностей этих изделий:
Черновые болты. Представляют собой метизы, изготавливаемые по технологии штамповки из высокоуглеродистой стали. Дополнительную обработку не проходят. Такие изделия обычно применяются для болтовых соединений, на которые не оказывается значительная нагрузка.
Получистовые болты. Наиболее востребованная на рынке метизов разновидность болтов. Изделия изготавливаются в соответствии с требованиями ГОСТ, но шляпка в процессе изготовления дополнительно не обрабатывается.
Чистовые болты. Изготавливаются по ГОСТ, проходят обязательную механическую обработку. Применяются в болтовых соединениях, в ходе эксплуатации испытывающих большие нагрузки.
Для изготовления болтов обычно применяется легированная сталь марок А2 и А4, углеродистые стали, закаленные и отпущенные стали с присадками из бора, хрома, марганца или устойчивые к коррозии стали марок 20Х13, 20Х18Н10Т. Но для болтовых соединений, которые не испытывают больших нагрузок и не требуют высокой прочности, могут использоваться сплавы алюминия и меди, а также латунь и бронза. Стальные болты для защиты от коррозии снабжаются цинковым покрытием.

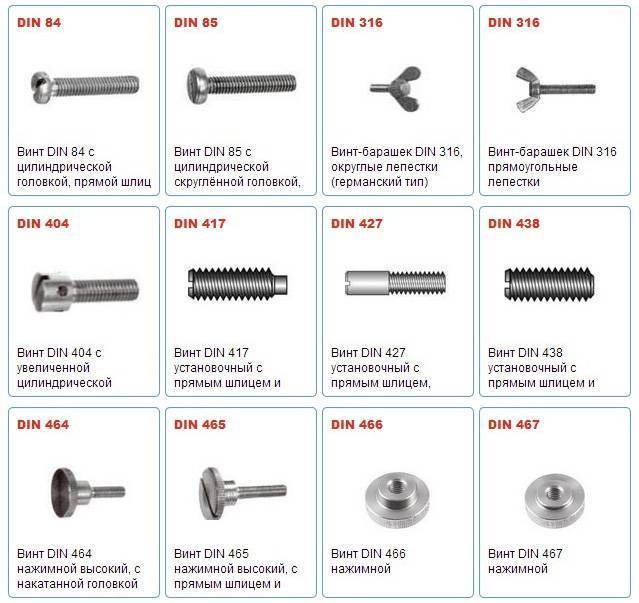

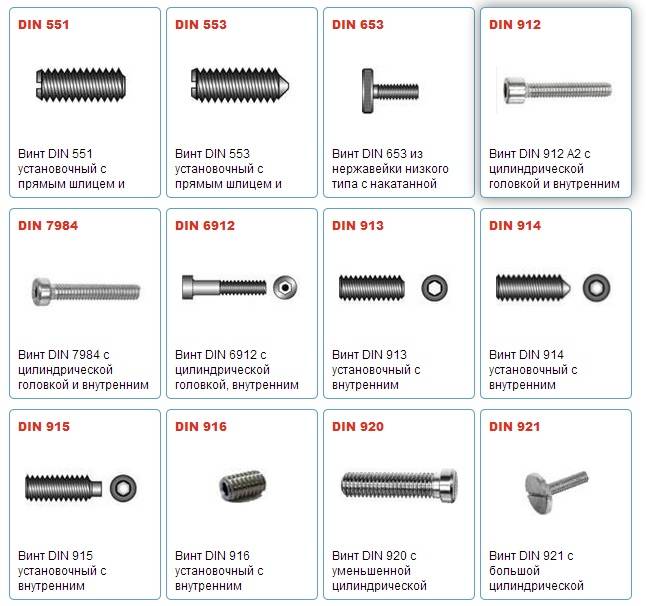

Винт: технические характеристики и место использования
Винт — это элемент крепежа, который имеет резьбовую форму и используется для соединения двух или более объектов. Винты бывают разных размеров, форм и типов, в зависимости от технических требований и места их применения.
Один из наиболее распространенных типов винтов — это гайковый винт. Этот тип винта особенно полезен при креплении соединений, которые нуждаются в регулярном демонтаже, так как этот тип винта может легко быть вывернут с помощью гайки. В то же время, если винт необходимо использовать для работы с тяжелыми нагрузками, более подходящим типом будет шестиугольный винт.
Винты также могут быть с крупной головкой или с мелкой головкой, с плоским или выступающим концом. Кроме того, винты могут иметь острый конец для легкого пробивания материала или закругленный конец для стабильности соединения.
Винты используются в различных отраслях, начиная от строительных работ и заканчивая производством медицинского оборудования. Винты могут быть изготовлены из различных материалов, таких как сталь, алюминий, титан, керамика и даже пластик.
- В строительной отрасли: крепление дверных ручек, крепление кровли, сборка строительных конструкций.
- В автомобильной отрасли: крепление деталей двигателя и ходовой части, крепление колес.
- В медицинской отрасли: использование титановых винтов для имплантации костей.
Таким образом, выбор винта зависит от конкретной технической задачи и места его применения.
Определение и область применения
Чтобы создать прочное крепежное соединение, необходимо точно знать размеры соединяющихся деталей. Длина, ширина крепежного элемента, а также длина, диаметр резьбы, высота головки, высота под ключ – все эти данные важны.
Болты
Крепеж представляет собой метизное изделие – стержень, с нанесенной на него наружной резьбой. Головка может быть различной формы, но чаще в виде шестигранника, под гаечный ключ. Соединение и закрепление производится путем накручивания гайки соответствующего размера. Для равномерного распределения нагрузки и предохранения материала от продавливания используют шайбы.
Болты применяют для укрепления различных конструкций. Они незаменимы в строительстве, машиностроении, станкостроении, изготовлении мебели. Но бывает, что применение болтового соединения становится нерациональным, особенно если скрепляемые детали периодически требуется разбирать. Тогда выбирают альтернативный крепеж.

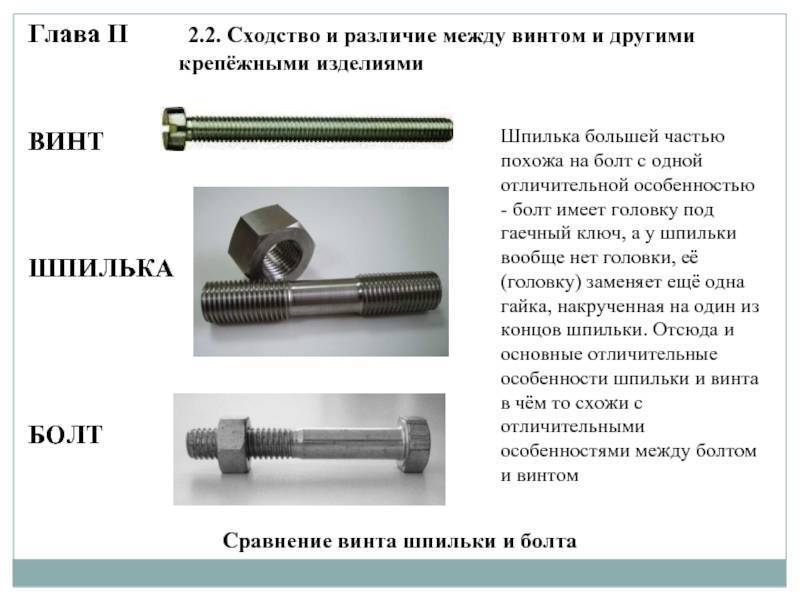

Шпильки
Шпилька также выглядит в виде стержня с нанесенной на него резьбой снаружи, но не имеет головки. Она образует соединение при помощи дополнительных элементов и резьбового отверстия. Этот вид крепежа предназначен для соединения различных модулей с резьбовыми или гладкими отверстиями. Наиболее часто применяется в машиностроении, мебельной, дорожной промышленности. Высокий класс прочности делает шпильки незаменимыми, широко востребованными.
