Для чего нужна пароизоляция
Наверное, нет такого человека, живущего в регионе с переменным климатом, который не сталкивался бы с конденсатом на окнах в холодную пору года (объяснение происходящих физических процессов дано в работе «Почему запотевают пластиковые окна и что с этим делать?»). Такие же процессы происходят и в любых других конструктивных элементах здания. Однако конденсат на их поверхности не образуется, потому что на стадии проектирования так называемая «точка росы» прячется внутри стены, пола, потолка.
Расчетная «точка росы» у стены без утеплителя.
Выполняя термоизоляцию дома или квартиры, хозяин нарушает расчетный график распределения температуры внутри утепляемой конструкции. В результате «точка росы», при которой молекулы пара конденсируются во влажную пленку или капли воды оказывается или внутри утеплителя, или на поверхности утепленной конструкции. В обоих случаях нет ничего хорошего: снижаются теплоизоляционные свойства утеплительных материалов, появляется база для роста колоний микроорганизмов: плесени, грибка.
Утепление стены снаружи изменило тепловой баланс в толще стены, переместив точку росы в слой утеплителя.
При этом, нет разницы, с какой стороны проведено утепление. В любом случае происходят одни и те же процессы.
Кажется, слой утеплителя изнутри очень плохое решение, приводящее к постоянно мокрой стене.
Решение проблемы подсказали специалисты-теплотехники. Их аргумент простой: пар превращается в воду при определенном соотношении влажности и температуры. Если к «точке росы» ограничить доступ молекул пара, то и конденсата не будет. Строители теоретическую подсказку моментально превратили в практическое решение. Так появились пароизоляционные материалы, основная функция которых: ставить барьер на пути движения воды в парообразном состоянии.
Шаг 2: Нижняя обвязка и пол
Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.
Ставим обвязку и лаги
Последовательность операций при монтаже лежня:
- Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
- Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
- Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
- Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
- Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
- Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.
В углах брусья стыкуют «вполдерева» или с коренным шипом.
Укладка лежня.
Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.
Полы в каркасном доме монтируют тремя способами:
- по грунту;
- по лагам;
- по готовому плитному фундаменту.
Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:
- опирают на лежень и укрепляют с внешней стороны фасадной доской;
- устанавливают в вырезанные в нижней обвязки пазы;
- монтируют встык к лежню с помощью металлических кронштейнов.
Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.
Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.
Монтаж лаг пола.
Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:
- Раскраивают и нарезают балки нужной длины.
- Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
- К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
- На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.
При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.
Шаг укладки распорок зависит от ширины пролета:
- 2,5-3,5 м — 1 элемент;
- 3,5-5,4 — 2 доски;
- 5,4-7,2 — 3 распорки;
- больше 7,2 м — от 4 штук.
Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.
Утепление и настил пола
Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности
Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций
Для утепления деревянных полов используются материалы:
- гранулированные — керамзит, шлак, вермикулит;
- рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
- плиты из минеральной ваты, пенополистирола, ДСП;
- жидкие — пенополиуретан, эковата.
Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.
По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.
Утепление минеральной ватой пола в каркасном доме.
Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.
Пароизоляция с вентиляционным зазором.
По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.
Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.
Возможен ли каркасный дом без пароизоляции
Считается, что можно пренебречь таким элементом, как пароизоляция для каркасных стен. Особенно при возведении дачи, которая будет использоваться чаще в теплую и сухую погоду, т. е. летом. Однако следует помнить, что пароизоляционная мембрана и другие элементы подобной защиты обеспечат цельность и сохранность постройки.
Строение необходимо тщательно защитить от пара. Иначе утеплительные материалы, впитывая влагу, будут менять свою изначальную форму. Это приведет к образованию свободного пространства внутри стенового пирога. Возникнут щели, дыры, пустоты и т. п.
Каркасный дом без пароизоляционного слоя в пироге стен не сможет сохранять тепло. Мембраны, пленки и другие подобные материалы с низкой паропропускаемостью предваряют впитывание влажного пара в слой утеплителя. Ведь такие постройки часто утепляют материалами на гигроскопичной основе. Например, матами из ваты. Под воздействием влаги постройка будет постепенно разрушаться и придет в негодность.
Избежать подобных проблем поможет пароизоляция. При закупке материалов, из которых будет строиться каркасный дом или надворные постройки, необходимо внести в смету пленку, мембрану и т. п.
Назначение пароизоляции
Во всех отапливаемых помещениях, зданиях и сооружениях присутствуют водяные пары. Согласно законам физики эти пары всегда стремятся выйти из теплой зоны в зону с наименьшей температурой, то есть из помещения на улицу. В холодное время года это происходит интенсивнее.
При прохождении водяного пара сквозь утепленные строительные конструкции (половое покрытие, потолочное перекрытие, стены и т.д.), происходит его конденсация в точке росы*. В зависимости от её нахождения вода может образовываться внутри утеплителя или на его поверхности.
Чтобы этого не произошло, устанавливается пароизоляция или парогидроизоляция. Она служит для сдерживания основной доли водяных паров и предотвращения от намокания теплоизоляционных материалов и конструктивных элементов.
Без пароизоляции для пола в деревянном доме в зимний период никакая вентиляция не справится с влагой. Конденсат будет проникать везде и накапливаться в таких количествах, что не успеет просохнуть. Теплоизоляция и конструктивные элементы будут намокать, увеличивая теплопотери, будут развиваться плесень и грибок. Через несколько лет такой эксплуатации все комплектующие сгниют. Потому пароизоляция для потолка в деревянном перекрытии так же важна, как и пароизоляция пола в деревянном доме.
Наиболее эффективно пароизоляция работает вместе с вентиляцией. То количество водяных паров, которое пройдет через пароизоляционный барьер, удалит вентиляционная система.
Зачем нужна установка пароизоляции внутри и снаружи дома
При отделке стен дома внутри и снаружи часто применяют утеплители, которые впитывают в себя влагу, как дышащие материалы. В итоге появляется точка сбора конденсата. Это приводит к разрушению утеплителя, появление грибка, деформация и порча отделочных материалов (отслойка обоев, отпадение плитки, деформация гипсокартонных листов).
Для создания нужного микроклимата в помещении используют пароизоляцию, способную не пропускать влагу к утеплителю. Вместе с тем многие из этих составных дышащие, что необходимо как стенам, так и отделочным материалам. Эта особенность позволяет сделать вентиляцию, которая необходима для всех элементов на стенах.
Случаи, когда требуется пароизоляция:
- Когда стены внутри помещения утеплены минватой. Она дышащая, разрушается при попадании влаги.
- Стены, обшитые гипсокартоном и другой облицовкой. В основном между черновой стеной и облицовкой создаётся конденсат, негативно влияющий на отделку.
- Снаружи пароизоляционный слой монтируют для защиты стен от внешних воздействий влаги. Это делают при утеплении фасада здания.
Для создания необходимого климата в помещении с пароизоляцией необходима система вентиляции.
Изоляция кровли от воздействия пара
Обрешетка кровли для вентиляционного зазора
Уложить кровельную пароизоляцию стоит для защиты конструкции от попадания влаги снаружи и внутри. Монтажные работы производятся пошагово:
- Выбор материала и стороны укладки. Фольгированную мембрану располагают блестящей стороной наружу.
- Раскатка материала параллельно карнизу. Между отрезами нужно выполнить нахлест на стены около 15 см.
- Крепление фольгированного паробарьера на скобы специальным степлером.
- Проклейка стыков металлизированным скотчем.
- Установка деревянной обрешетки для фиксации мембраны и размещения наружного утеплителя.
- Крепление теплоизоляции с наружной стороны здания.
- Укладка дополнительного утеплителя – минватой можно заделать ячейки обрешетки.
- Установка диффузионной мембраны, отводящей пар на улицу и сохраняющей тепло в помещении.
- Организация вентзазора в виде обрешетки. Толщина реек образует нужные полости.
На последнем этапе устанавливается двухъярусная обрешетка в виде перпендикулярных планок 25 мм в толщину.

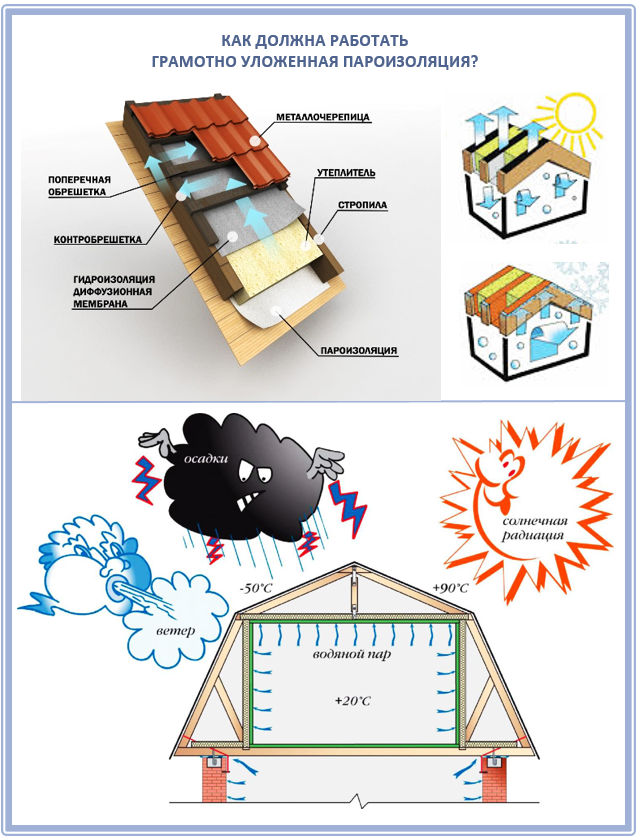

В чем суть пароизоляции крыши?
Защита утеплителя от влаги – одна из самых главных проблем и мы расскажем почему.
Сама по себе вода – прекрасный проводник тепла, ведь неспроста она используется в системах отопления и охлаждения. И, если утеплитель крыши не защищен достаточно от пара из помещения, то хорошим это не закончится. В теплое время года вы еще не будете знать о наличии проблемы, т.к. пар будет легко выветриваться. И в жарких странах, где не бывает минусовой температуры, о пароизоляции утеплителя вообще не задумываются, ведь проблема незаметно решается сама по себе. А вот в российских широтах из-за разницы температур в холодное время года пар поднимается и проникает в утеплитель, концентрируясь в виде воды при встрече с так называемой «точкой росы».
При этом верхний слой утеплителя в кровельном пироге промерзает и создает еще одни условия для намокания изнутри. Эффективность утеплителя значительно понижается, а изменившаяся структура способствует развитию грибка и коррозии. Более того, скапливаясь в большом количестве, влага способна просачиваться снова в помещение и повреждать тем самым внутреннюю отделку. Не допустить подобных проблем поможет пароизоляция.
Чтобы понять, как правильно монтировать пароизоляцию, сначала необходимо разобраться в ее конструкции. Так, утеплитель защищается с двух сторон абсолютно разными пленками, выполняющими противоположные задачи. Снизу, со стороны жилого помещения устанавливается паробарьер, который не будет пропускать пар, а сверху – паропроницаемая мембрана, которая, напротив, выпустит лишнюю влагу из утеплителя и защитит кровлю от протечек:
Но где же логика, спросите вы? Как пар может попасть в утеплитель, если перед ним есть паробарьер? На самом деле ни одна пленка, ни мембрана не защищают на все 100%, а ведь еще бывают плохо приклеенные стыки и другие строительные погрешности
Поэтому какое-то минимальное количество пара все-таки будет в утеплителе, и важно грамотно вывести его наружу без вреда:
Посмотрите внимательно на схему: вы видите, где конденсат появляется в грамотно обустроенной кровле? Правильно, не со стороны помещения, а со стороны кровли, поэтому его легко выводит ветрозащитная антиконденсатная пленка или мембрана. Но конденсат не должен появляться на пароизоляции, и никакая ее сторона с ним не справится, т.к. у нее другая структура, и мы сейчас вам это докажем.
FAQ. Частозадаваемые вопросы по пароизоляции каркасного дома
Какую пароизоляцию выбрать для стен каркасного дома
Для стен да и вообще лучшая пароизоляция для каркасного дома — это обычная полиэтиленовая пленка толщиной 200 микрон (не тоньше).
Но если вам очень хочется, что можно купить пароизоляцию Изоспана или Ютафола, но по мне — это лишняя трата денег. Американцы обычно используют именно полиэтилен и без всяких брендов.
Возможен ли каркасный дом без пароизоляции?
В некоторых климатах, например южных, действительно возможно строить каркасные дома без пароизоляционной пленки. Но эти варианты индивидуальны и нужно очень четко рассчитывать пироги и точку росы. Я бы не стал так экспериментировать
Нужно ли проклеивать пароизоляцию и как?
Да! Проклеивать пленку можно как специальным бутилкаучуковым скотчем, так и клеем. Только так правильно, не проклеивать пароизоляцию нельзя.
Как делать пароизоляцию на видео:
Максим Казаков
Самостоятельно спроектировал и своими руками строю каркасный дом по всем правилам каркасного домостроения. Веду блог о правильном каркасостроении по канадской и скандинавской технологии. Строю и проектирую каркасные дома. Почта для связи: maximkazakovnn@gmail.com
Какой стороной класть (укладывать) пароизоляцию?
А вы берите обычную пароизоляционную пленку, тогда и не сторону не нужно будет смотреть. Но если уже взяли специализированную паропленку, то смотрите в инструкцию. там ВСЁ написано. Просто не ленитесь или строителей заставьте.
Кроме производителя как правильно класть пароизоляцию его производства никто не знает, к каждого из них свои пометки. Но логично, чтобы часть с его брендом была внутри и мы ее видели, они же для нас старались!
У Изоспана-Б все просто. Шероховатая поверхность внутри, на ней остается влага, гладкая сторона этой паропленки ставится к утеплителю.
На этом вопросы о том, как укладывать пароизоляцию заканчиваются. Вы можете залезть на сайт производителя пароизоляционной пленки и посмотреть там точные сведения, например на сайт Ютафола (у изоспана нет нормального сайта).
А поможет ли сверление дыр в ОСБ для того, чтобы пар выходил?
Да. Поможет. Но надо точно знать, где сверлить и сколько. Лучше сверлить равномерно по всей стене и сверху чуть больше. Сколько сверлить? Ну так, чтобы пар выходил и при этом стена не потеряла прочность. Я заочно не смогу сказать. Да и в реальности, наверное, не сказал бы. Сделал бы на глаз. Дырки в большом количестве, знаете ли надоедает сверлить. Ну посверлил бы и бросил. Потом посмотрел бы, что получится.
Конечно, такая работа (сверление дыр в стене) опять зависит от внешней отделки дома. Той, что по ОСБ. Если дом у Вас оштукатуренный, то в нем тяжеловато дыры делать… Не физически, а морально, так сказать.
Порядок монтажа пароизоляции
Монтаж пароизоляции можно условно разделить на 5 этапов. На первом, если дом не новый, демонтируется облицовка до деревянного каркаса стены. Параллельно с этим утеплитель и древесина проверяются на наличие повреждений – если они найдены, то их нужно устранить.
Следующий ключевой этап – просушка стен и минваты. Если это возможно, то лучше вести работы в теплое время года, так как зимой процесс монтажа будут осложнять погодные условия. Если же дом строится с нуля, то последовательный монтаж стен и утеплителя можно проводить без предварительных операций.
Затем начинается монтаж мембраны. Ее раскатывают по всей длине стены и отрезают таким образом, чтобы в углах была возможность сделать нахлест (10-15 см) на соседнюю стену. Крепеж производится по каждой вертикальной доске каркаса с помощью степлера с последующей проклейкой скоб пароизоляционной клейкой лентой типа Паранет от ISOVER.
Элементы для крепежа пароизоляции
Чтобы надежно крепить мембранную или пленочную пароизоляцию, используются гвозди с широкими шляпками или металлические строительные скобы. Самый практичный вариант крепежа – контррейки.
Для повышения герметичности конструкции отдельные элементы пароизоляции дополнительно проклеиваются двухсторонней клейкой лентой или широким металлизированным скотчем.
Чтобы обеспечить длительный срок службы современных утеплителей, потребуется качественная пароизоляционная защита. В противном случае будет сложно получить оптимальное соотношение температурных и влажностных показателей в помещениях. Главное в этом вопросе – правильно выбрать подходящий материал и знать, как и какой стороной выполнять укладку к теплоизолятору.
Правильная сторона пароизоляции: миф или реальность?
Давайте разберемся с таким понятием, как конденсат – это важно. Здесь есть свой подвох: почему-то большинство обывателей уверены, что, если используется качественная пароизоляция, то конденсата вообще не будет. Или же он сам быстро испарится
На самом деле конденсат образуется из той влаги, которая в парообразном состоянии поднимается вверх
Или же он сам быстро испарится. На самом деле конденсат образуется из той влаги, которая в парообразном состоянии поднимается вверх.
Есть такое понятие как «температурная граница», т.е. то определенное условие, при котором температура воздуха и влажности достаточна, чтобы пар выступил в виде капель. Например, при температуре 15°С и влажности воздуха около 65% уже станет образовываться конденсат. А вот если влажность воздуха достигнет 80%, то конденсат появится уже при температуре 17°С.
Другими словами, процесс образования водяного пара — это результат разницы так называемого «парциального давления». Все водяные пары, которые содержатся в воздухе, пытаются выйти наружу – на более холодную улицу через ограждающие конструкции кровли, но встречают на своем пути барьер в виде пароизоляции. Если воздух в доме прогрелся быстрее, чем поверхность пароизоляции, тогда влага из воздуха выпадет на ней в виде конденсата. Здесь как раз хорошо видна разница между утепленной кровлей и неутепленной: любая пароизоляция, которая уложена на утеплитель, прогреется намного быстрее, чем-то та, что напрямую контактирует с холодными элементами кровли.
Если же пароизоляционного слоя нет вообще, или его недостаточно, тогда водяные пары проникают внутрь кровельного пирога и встречают там «фронт холода», который и превращает пар в конденсат, а при особых обстоятельствах еще и в лед. И все это происходит внутри кровли! Этот лед не будет вас беспокоить до тех пор, пока не придет весна, и уличный воздух не прогреется, согрев тем самым кровельные элементы. Тогда накопившиеся лед растает и образует на скатах внутри дома подтеки.
Но при правильно обустроенной кровле конденсат вообще не должен появляться, а потому разница между гладкой и шероховатой стороной пленки не особо существенна.
Установка и монтаж пароизоляционной мембраны с внешней стороны каркасного дома
В таком случае пары влаги и сырость, проходя сквозь стену, образуют конденсат на поверхности мембраны, и это приводит к отсыреванию материала. Снаружи стен каркасного дома монтируется ветрозащита, и в отличие от мембраны пароизоляции отлично пропускает пары влаги и сырости.
Каркасный дом без пароизоляции
Такие утеплители как пенопласт, эковата и ППУ позволяют применить такое решение. Но в данном случае необходимо обеспечить достаточно хорошую вентиляцию всех помещений, для вывода излишек влаги. Лучшим вариантом будет монтаж системы принудительной вытяжной вентиляции.
Эффект двойной пароизоляции
В основном данный эффект, встречается в сырых или техпомещениях, когда все стены отделывают специальными пластиковыми панелями, кафелем или клеенкой, и прочими плохо дышащими материалами. В результате этого влага и сырость запирается между двух материалов с маленькой пароизоляцией. Чтобы избежать данного эффекта, используйте между стеной и отделочным материалом специальную воздушную прослойку, как пример предварительно обшивайте ванную комнату рейкам, а уже после на них крепите отделочный материал. Либо не монтируйте пароизоляцию в данных местах вообще, чтобы сырость и влага могли спокойно уходить через стены, но если большая влажность и сырость присутствуют постоянно, есть риск накапливания ее в стене. Данное решение обычно применяют для временного использования построек, летних домов и дач и прочее.
Конструкции схемы пароихоляции
На сегодняшний день существует две основные конструктивные схемы для пароизоляции стен каркасного дома.
- Первая — пароизоляционная мембрана крепиться на все стойки деревянного каркаса, далее, поверх них производится внутренняя отделка жилых помещений гипсокартоном либо вагонкой.
- Вторая — сверху пароизоляционной пленки устанавливают вертикальную или горизонтальную обрешетку, которая обеспечивает воздушный зазор от каркасной стены в 4-5см.
Рассмотрим, какая из данных конструктивных схем более правильная.
По данному поводу существует множество мнений. Во-первых, многого ряда строительных материалов, которые применяются в Канаде или США, на нашем рынке не найти, или они продаются по огромной цене. Во-вторых, разница между строительными материалами, привезенными из-за границы и отечественными производителями может быть существенно огромной!
При условии достаточно хорошей вентиляции для удаления лишней влаги и сырости, содержащихся в воздухе, конструктивные схемы стены не так уж и важны, потому что правильная пароизоляция каркасного дома – это всего лишь дополнительная страховка. Конструкция стен каркасного дома без определенного воздушного зазора, желательно применять для строительства тех построек, которые будут эксплуатироваться только летом или использоваться временно, — дачи, обеденные зоны и гостевые домики, разнообразные мастерские, и стоянки автомобилей. Но в данном случае нужно сделать вентиляцию, или как минимум поставить вентиляционный короб, обязательно предусмотреть выводы из санузла, кухонной зоны, и технических помещений.
И в заключении отметим, что пароизоляционные пленки либо мембраны выпускают целый ряд строительных фирм, но наиболее известные производители — это ТехноНиколь, Изоспан, Тайвек.
