Наращивание площади сечения балки
Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.
Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.
Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.
В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.
Таблицы расчета перекрытий
Расчет балок перекрытия
Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП «Нагрузки и воздействия»). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).
Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».
Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.
- Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
- Балки серии L изготавливаются длиной до 13,5 метров.
- Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
- Максимальный пролет — расстояние «в свету» между соседними опорами.
- Шаг балок — межосевое расстояние двух соседних балок.
Таблица расчета балок межэтажного и цокольного перекрытия
Расчет нагрузки 400 кг/м2 для деревянных перекрытий
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
|---|---|---|---|---|---|
| 0,3 | 0,4 | 0,5 | 0,6 | ||
| 240 | Балка ICJ-240W | 4,95 | 4,50 | 4,16 | 3,93 |
| 300 | Балка ICJ-300W | 5,80 | 5,35 | 4,96 | 4,70 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,75 | 5,38 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 5,45 | 4,95 | 4,55 | 4,30 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,05 | 5,50 | 5,10 | 4,80 |
| 300 | Балка ICJ-300L | 6,50 | 5,90 | 5,45 | 5,15 |
| 300 | Балка ICJ-300L с полкой 89 мм | 7,20 | 6,55 | 6,10 | 5,75 |
| 360 | Балка ICJ-360L | 7,45 | 6,75 | 6,30 | 5,90 |
| 360 | Балка ICJ-360L с полкой 89 мм | 8,30 | 7,50 | 7,00 | 6,60 |
| 400 | Балка ICJ-400L | 8,10 | 7,35 | 6,80 | 6,40 |
| 400 | Балка ICJ-400L с полкой 89 мм | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L с полкой 89 мм | 10,00 | 9,05 | 8,40 | 7,90 |
| 500 | Балка ICJ-500L | 9,60 | 8,70 | 8,05 | 7,60 |
| 500 | Балка ICJ-500L с полкой 89 мм | 10,60 | 9,60 | 8,95 | 8,40 |
| 600 | Балка ICJ-600L | 11,00 | 9,95 | 9,25 | 8,70 |
| 600 | Балка ICJ-600L с полкой 89 мм | 12,00 | 11,00 | 10,20 | 9,60 |
Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | ||||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | ||
| 240 | Балка ICJ-240W | 5,65 | 5,52 | 4,95 | 4,68 | 4,50 |
| 300 | Балка ICJ-300W | 5,80 | 5,80 | 5,80 | 5,60 | 5,35 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 6,20 | 5,80 | 5,45 | 5,15 | 4,95 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,90 | 6,45 | 6,05 | 5,75 | 5,50 |
| 300 | Балка ICJ-300L | 7,40 | 6,90 | 6,50 | 6,15 | 5,90 |
| 300 | Балка ICJ-300L с полкой 89 мм | 8,25 | 7,70 | 7,20 | 6,90 | 6,60 |
| 360 | Балка ICJ-360L | 8,50 | 7,90 | 7,50 | 7,10 | 6,80 |
| 360 | Балка ICJ-360L с полкой 89 мм | 9,45 | 8,80 | 8,30 | 7,90 | 7,55 |
| 400 | Балка ICJ-400L | 9,25 | 8,60 | 8,10 | 7,70 | 7,40 |
| 400 | Балка ICJ-400L с полкой 89 мм | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L с полкой 89 мм | 11,40 | 10,60 | 10,00 | 9,50 | 9,05 |
| 500 | Балка ICJ-500L | 11,00 | 10,15 | 9,55 | 9,10 | 8,65 |
| 500 | Балка ICJ-500L с полкой 89 мм | 12,15 | 11,30 | 10,60 | 10,05 | 9,65 |
| 600 | Балка ICJ-600L | 12,50 | 11,65 | 11,00 | 10,40 | 9,95 |
| 600 | Балка ICJ-600L с полкой 89 мм | 13,30 | 12,90 | 12,15 | 11,55 | 11,05 |
Расчет балок деревянного перекрытия
Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:
- замерить пролет, который они будут перекрывать;
- определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
- сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
- с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.
Теперь рассмотрим, как это можно сделать.
Длина деревянных балок перекрытия
Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.
В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм. При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся. Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.
Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м. Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.
Определение нагрузки, действующей на перекрытие
Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.
Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.
Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:
70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.
Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:
Робщ.=Рсобств.+Рэкспл. = 50+90=130 кг\м 2 . Округляя в большую сторону принимаем 150 кг/м 2 .
В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:
50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .
При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .
В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .
Выбор балок
Выбор балок для перекрытий основан на их основном назначении и максимальных предполагаемых нагрузок. Наиболее распространёнными считаются балки из деревянного бруса прямоугольного сечения с высотой от 120 до 240 мм и толщиной от 50 до 160 мм. Расстояние между ними при укладке обычно составляет от полуметра до метра.
Рисунок 1. Монтаж дощатого перекрытия чердачного типа.
Бревенчатые перекрытия наиболее выгодны с точки зрения выдерживания перпендикулярных нагрузок и поперечных сдвигов. Если есть возможность самостоятельно заготавливать лес, то на его обработку потребуется минимум усилий. Основная проблема состоит в процессе естественного высушивания, чтобы предотвратить растрескивание или коробление, в течение одного года. Для монтажа подойдут такие балки, которые имеют идеальную геометрию, отсутствует сучковатость и области поражения вредителями.
В каркасных домах допускается выполнять перекрытия из досок с толщиной не менее 25 мм. Это обусловлено тем, что более массивные балки способны вызвать повышенные нагрузки на основание и стены. Также доски используют в целях максимального удешевления конструкции, но не за счёт снижения планки прочности здания ниже допустимого уровня.
Рисунок 2. Сращивание досок перекрытия.
Нюансы, которые присутствуют при устройстве
Основными нюансами при сращивании существующих в наличии балок являются:
- Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
- Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.
Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.
Освещение
Чтобы естественное освещение беспрепятственно попадало в комнаты под крышей, нужны светопрозрачные конструкции. В данном случае единственно правильным решением станет установка мансардных окон. Важный момент в процессе подготовки к установке окна в скаты крыши – изготовление с внутренней стороны прочного деревянного каркаса, который поможет удержать оконные рамы и предотвратить возможную деформацию. Каркас устанавливается между стропильными ногами, поэтому ширина заказывается с учетом такого расстояния и толщины брусов. Окна можно установить на фронтонах или непосредственно в крыше дома. В чем достоинства мансардных окон?
- Экономия на энергозатраты. Такие окна позволяют увеличить пропускную способность естественного освещения на 40%.
- Изысканный дизайн. Окна помогают создать самобытную атмосферу в помещении под крышей, органично дополняют дизайн, создавая простор в комнате.
- Функциональность. Производители предлагают различные конфигурации и функциональную нагрузку окон для чердачных помещений.
Мансардные окна – отличный источник дневного света
Что касается проведения электропроводки на чердак для создания качественного искусственного освещения, то есть несколько проверенных способов:
- прокладывание проводов поверх стен, спрятав их в специальные пластиковые короба;
- обустройство скрытой электропроводки, уложив провода под внутреннюю обшивку.
Первый способ наиболее простой, его можно выполнить быстро и легко своими руками. Второй способ более сложен технически, так как должны учитываться нормы и требования к пожарной безопасности частного дома. Скрытая электропроводка прокладывается на этапе монтажа каркаса, обшивки стен и потолка.
Когда электропроводка проведена на чердак, все розетки и выключатели расставлены по своим местам, можно приступать к самому увлекательному этапу – планированию интерьера. Тут полет фантазии только приветствуется! Можно выбрать классические стилевые решения, уютный Кантри или нежный Прованс. Для молодежи можно создать урбанистическую комнату под крышей в стиле Лофт, а для детей – сказочный островок мечты.
Самый простой способ подчеркнуть красоту интерьера чердака – продуманное освещение
Превращение пыльного и темного чердака в уютную и просторную комнату под самой крышей – процесс трудоемкий и требует финансовых затрат. Зная секреты и хитрости, следуя правилам и советам специалистов, можно в короткий срок преобразить нежилой холодный чердак под крышей в дополнительное жилое пространство.
Преображение заброшенного чердака
Краткая инструкция по установке балок чердачного перекрытия
Балки углубляются в несущие стены на 200 мм. Так как дерево соприкасается с бетоном, кирпичом, блоками и пр., края балок требуют более тщательной антисептической обработки и гидроизоляции.
Шаг 1: В кирпичной кладке сделайте монолитную ленту фундамента под укладку балок перекрытия. Это поможет надежно закрепить бруски к основанию. На основу уложите гидроизоляционное полотно.
Шаг 2: Сделайте разметку для балок, согласно проекту дома. Первым нужно установить центральный брус. Он может иметь большее сечение и служить для установки вертикальных стоек под коньковый брус.
Шаг 3: Края балок обработайте антисептиком для древесины и оберните гидроизоляционной пленкой. Можно окунуть концы балок в битумную мастику и уложить их на слой рубероида.
Шаг 4: Выкладывайте брусья на несущие перекрытия по разметкам. С обеих сторон балки закрепите усиленными стальными уголками.
Балки – выбираем вид и размеры
В частном доме опоры для перекрытия обычно делают из бруса либо обрезных досок. Сечение первого берут от 6х20 до 10х22 см. Рекомендованные размеры досок – 10–25 см (ширина), 3,8–5 см (толщина). Реже применяются обтесанные с трех сторон или обычные круглые бревна максимальной длиной 600 см. В последние годы становятся популярными балки из клееного бруса. Они представляют собой изделия из соединенных (по горизонтали, вертикали) друг с другом древесных панелей. Их продают в готовом к применению виде. Они имеют стандартные геометрические параметры. Перекрытие из клееного бруса не может иметь длину более 12 м.
Шаг опор, их протяженность, сечение – взаимосвязанные величины. Сначала требуется определиться с подходящей длиной элементов. Ее выбирают, ориентируясь на величину пролета. А затем рассчитывают шаг укладки и сечение балок. В таблице ниже представлена информация, которая позволяет без дополнительных расчетов подобрать сечение балок в сантиметрах для перекрытий с шагом 0,6 и 1 м, с пролетами от 2 до 6 м при показателе нагрузки на конструкцию не более 400 кг/ кв. см.
| Шаг/пролет. м | 6 | 5 | 4,5 | 4 | 3 | 2,5 | 2 |
| 1 | 17,5х25 | 15х22,5 | 15х20 | 12,5х20 | 10х17,5 | 10х15 | 7,5х15 |
| 0,6 | 15х22,5 | 12,5х20 | 10х20 | 10х20 | 7,5х17,5 | 7,5х15 | 7,5х10 |
При более скромных нагрузках допускается применять балки меньших размеров.

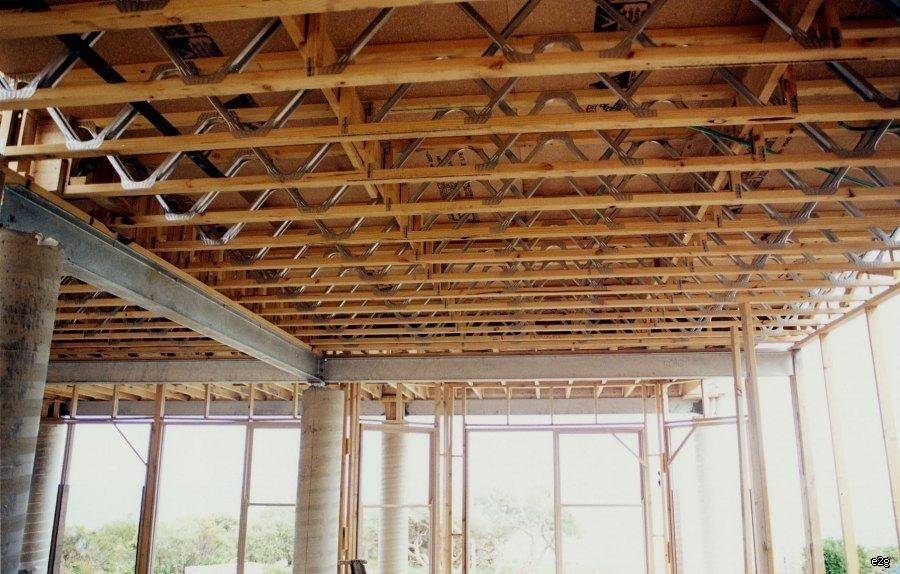

Виды деревянных ферм
Подобные конструкции могут использоваться не только при строительстве крыш, раньше, например, они использовались при строительстве мостов. Но, учитывая восприимчивость дерева к влаге и воздействию насекомых (несмотря на все защитные пропитки), в последнее время они используются главным образом именно для устройства крыши, или в качестве перекрытий между этажами в частном строительстве.
Что же касается классификации, то по назначению можно выделить:
- деревянные стропильные фермы – их можно собрать на земле, а потом просто поднять и закрепить на уже почти готовом доме. Это очень удобно и сокращает время строительства;
- фермы-перекрытия – в этом случае они используются в роли перекрытия между этажами.

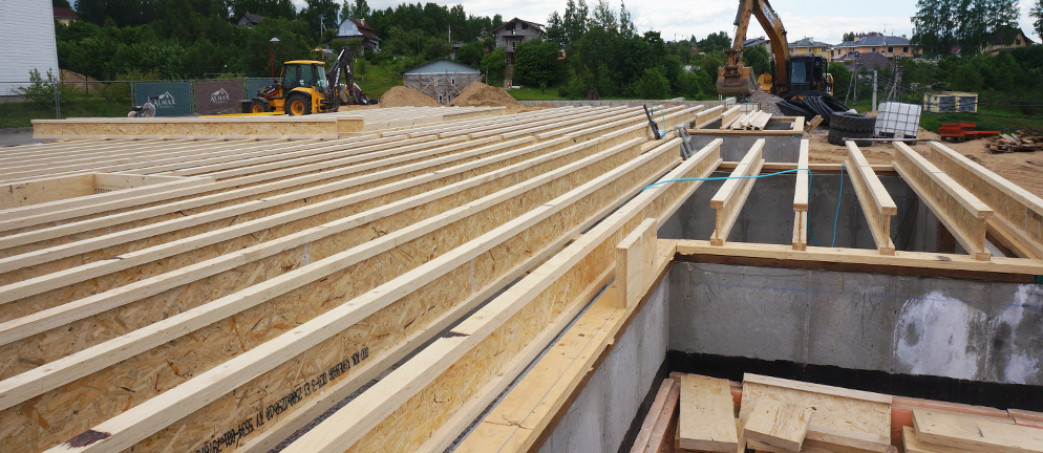

На фото – заготовки для перекрытия
Есть определенные отличие и в форме конструкции, можно выделить такие типы как:
с параллельными поясами – используются для устройства перекрытия между этажами;
- треугольные – при строительстве частных домов каркас крыши состоит из нескольких треугольных ферм, соединенных поверху деревянным брусом;
- прямоугольные фермы могут использоваться для устройства крыши с небольшим уклоном;
- возможны варианты с трапециевидным очертанием, а также с искривленным верхним поясом.
На схеме представлены разные варианты очертания верхнего пояса
Как правило, ферма из дерева изготавливается либо из деревянного бруса, либо из достаточно широких досок (если нагрузка будет главным образом вертикальной).
Но возможны и другие варианты:
- при необходимости восприятия больших нагрузок могут использоваться комбинированные конструкции. В них, например, нижний пояс может быть изготовлен из стали, а остальные элементы – быть деревянными. Это позволит максимально снизить вес, а металл без проблем выдержит эксплуатационную нагрузку;
- встречаются и фермы, изготовленные из фанерных труб. Главным преимуществом такого вида можно считать малый вес (даже по сравнению с аналогом из бруса или доски). Небольшая цена также может считаться преимуществом. Конечно, прочность таких сооружений несколько меньше, чем у аналогов, изготовленных из толстых брусьев, поэтому и используют их главным образом не в качестве несущих конструкций;
Схема узла из фанерных труб
- фермы, в которых сочетается стеклопластик и дерево можно считать экзотикой, но они существуют. Стеклопластик довольно прочный, к тому же обладает малым весом, так что конструкция получается довольно прочной и легкой;
- но чаще всего встречаются обычные конструкции, изготовленные из цельного либо клееного бруса, а также досок.
Что означает понятие?
Это строительная конструкция дома изготавливается для вертикального зонирования внутреннего пространства дома по высоте, принятия и передачи динамических и статистических нагрузок на нижерасположенные стеновые конструкции и основания здания. Тем самым они гарантируют требуемую конструктивную жесткость здания.
Базовые требования к данному элементу строительства здания:
- Прочность, конструкция должна выдерживать максимальную нагрузку 400 кг/м2, для цокольных и чердачных перекрытий без постоянного нахождения людей, эти параметры уменьшаются до 200 кг/м2. Балки которые способны выдержать этот вес имеют размеры: с длиной пролета 2.2 м – сечение 150*75 мм; от 2.2 до 3.2 м — 175*100 мм; от 3.2 до 5 м — 225*150 мм.
Размер сечения балки от ее длины также определяется соотношением 1:24. При длине в 400 см, допустимая высота балки: 400/24 — 170 мм.
- Теплозащита, коэффициента сопротивления теплопередаче установлена R = 4,95 м2К/Вт.
- По требованиям СНиП индекс изоляции по воздушному шуму должен быть не выше 52.0 дБ, а индекс ударного — 60.0 дБ.
- Паропроницаемость по утеплителю, зависит от его типа, например, для внутреннего утепления минватой она равна — 0,48 г/(м ч гПа), а для внешнего утепления Пеноплэксом, со стороны подвала на цокольном перекрытии — 0,32 г/(м ч гПа).
- Плотность по внешнему слою из доски или плиты — 500 кг/м3, по утеплителю минвате – 200 кг/м3.
Расчет деревянной балки чердачного перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок
При строительстве крыши всегда особое внимание уделяется конструкции чердака
Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели
Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.
Для начала предлагаем вам посмотреть небольшой
Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.
Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.
Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:
- Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
- Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
- И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.
В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.
Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.
И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.
Порядок изготовления деревянной балки двутавровой
Подразумевается, что материалы просушены, отбракованы и готовы к использованию.
Планки
Наиболее важный технологический этап. От того, насколько точно произведена разметка, зависят долговечность двутавровой балки и ее способность держать расчетную нагрузку. Даже малейший перекос стенки будет иметь самые негативные последствия. Выборка древесины в брусе должна вестись строго по осевой линии заготовки. Это и учитывается при разметке деревянной детали под двутавровую балку. Причем независимо от линейных параметров планки.
Часто встречающийся вопрос – какова глубина паза в брусе? Здесь нужно ориентироваться на габариты стенки. Рекомендуемая выборка дерева – порядка 10% от длины двутавровой балки.
Стенка
Так как она устанавливается в пазы, подготовленные в брусе, соответствующие кромки листа (плиты) следует немного стесать.
Сборка двутавровой балки
Сам процесс изготовления, когда все грамотно организовано, много времени не занимает.
- Промазка клеем пазов в планках.
- Установка в заготовку, которая является нижней, листовой или плитной стенки.
- Накладка бруса сверху, прижим и выравнивание.
Особенность работы
Необходимо не только добиться плотного прилегания всех частей двутавровой балки, но и избежать их перекоса в процессе высыхания клея. Для этого следует использовать любое «железо» с соответствующим профилем. Можно взять готовый швеллер по размерам планок, согнуть листовой металл, придав ему нужную форму. Останется лишь эти детали наложить на собранную двутавровую балку снизу и сверху и зафиксировать хомутами или обмотать веревкой, как кокон.
Практические рекомендации
- Расчет параметров двутавровой балки в зависимости от нагрузки лучше доверить профессионалу. Собрать ее своими руками несложно, а вот самостоятельно определить необходимые параметры (к примеру, толщину, ширину заготовок) сможет лишь специалист в этой области. Сэкономив на оплате его услуг, впоследствии можно потерять значительно больше на капитальном ремонте.
- Не следует использовать изделия, изготовленные по единому шаблону, для разных условий применения. Опять-таки, из-за возможных отличий по предельной нагрузке.
- Покупная древесина, даже промышленной осушки, характеризуется определенным уровнем влажности. Перед тем, как приступать к «конструированию» двутавровых балок и их сборке своими руками, пиломатериалы следует некоторое время выдержать в условиях, где они дополнительно просохнут. В противном случае есть риск, что после установки опорного элемента его поведет, а вместе с ним и всю конструкцию.
- Производительность можно существенно повысить, если правильно организовать работу по изготовлению двутавров. Независимо от размеров балок, все они имеют идентичную конструкцию. Следовательно, целесообразно процесс подготовки разбить на несколько этапов. Например, раскрой материалов, шлифовка образцов, их обработка препаратами (антипирены, антисептики) и так далее. При выполнении однотипных операций экономия времени налицо. В этом случае на изготовление одного двутавра уйдет минут 15, не больше.
- Решение использовать для стенки доску – не совсем правильное. Рекомендованные выше материалы из фрагментов дерева (фанера, OSB) в процессе изготовления подвергаются «горячему» прессованию. Значит, характеризуются большой плотностью. А вот о древесине такого не скажешь. Поэтому доска при сборке двутавровой балки используется крайне редко – при небольшой высоте изделия, и то, по необходимости. Причем берутся только плотные породы, а они стоят довольно дорого. Да и их защита от впитывания влаги потребует более интенсивной обработки. Вывод – такое решение экономически неоправданно.
Собственно, ничего сложного ни на этапе подготовки, ни в процессе сборки двутавровой балки своими руками нет. Если инженерные расчеты сделаны грамотно, с учетом всех особенностей эксплуатации, то самодельный опорный элемент получится ничуть не хуже заводского. А главное – в точности подойдет по месту установки.
Общие сведения
Чаще всего потребность в частичном или даже полном ремонте деревянной конструкции возникает по причине некачественной защиты древесины от влаги и прочих негативных факторов. Поэтому, в процессе изготовления сооружений из дерева необходимо обрабатывать все их детали антисептическими и влагозащитными пропитками, которые предотвращают процесс гниения, поражение древесины плесенью или насекомыми-паразитами.
Кроме того, еще на стадии проектирования конструкции необходимо выполнить ее расчет. К примеру, если речь идет о балках перекрытия, то обязательно выполняется их расчет на прогиб. Это позволит использовать материалы подходящего сечения.
Какие требования предъявляют к перекрытиям?
Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).
Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.
Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.
Для повышения жесткости перекрытия деревянные балки укрепляют распорками
Деревянные балки укреплены распорками, которые повышают жесткость конструкции
Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.
Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.
Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.
Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.
В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет
Балочные перекрытия. Особенности
Используемые балки для перекрытий могут быть из различного материала: дерева, металла, железобетона. Конструкция при использовании любого из вышеперечисленного строительного материала одинакова. Перекрытия из дерева в большей части случаев производятся с помощью несущих балок, самого пола, обязательного межбалочного заполнения и необходимого отделочного слоя потолка. Звуко- и теплоизоляция может быть обеспечена настилом, так называемым накатом. Перекрытие напоминает этакий «бутерброд», где все слои должны присутствовать в необходимом размере для того, чтобы получился нужный результат. В основном балочные перекрытия как междуэтажные, так и цокольные и чердачные очень похожи друг на друга. Они отделяют жилые помещения дома от не жилых. Даже монтаж их проводится одинаково, за исключением некоторых нюансов.
Межэтажные перекрытия должны монтироваться несколько по-другому, так как с двух сторон у них находятся комнаты, а не хозяйственное пространство. Деревянные балки перекрытий должны быть уложены, как правило, параллельно друг другу по короткой стороне пролета. Если балки располагаются не близко друг к другу, расстояние между ними должно быть одинаковым. При устройстве балочных междуэтажных перекрытий в первую очередь нужно закрепить балки. В зависимости от того, какие стены реализованы при строительстве домов — каркасные или капитальные — оставляются специальные зазоры для закрепления балок.
- Если же стены домов капитальные и выполняются из дерева, то заранее готовить «гнезда» для балок необязательно — достаточно будет уже при монтаже балочных перекрытий вырезать подходящие зазоры для укладки перекрытий. Однако каркасные стены нуждаются в специально подготовленных «гнездах».
- Если используются деревянные балки для перекрытий, то необходимо предварительно обработать концы балок для предотвращения их гниения или преждевременного разрушения.

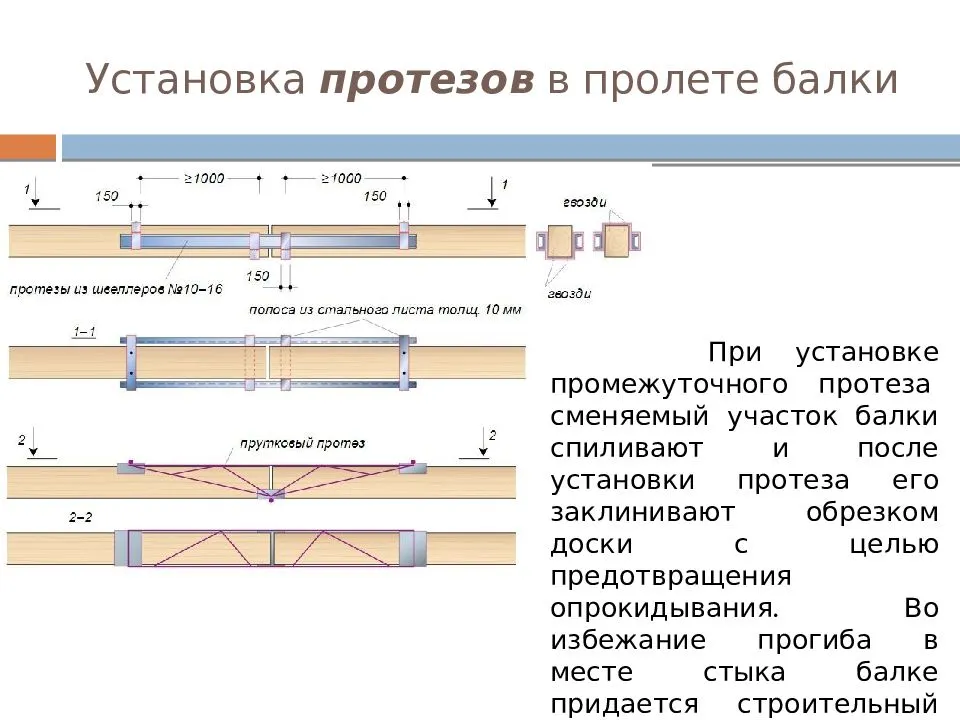

- Для ширины пролета нужно брать соответственное сечение балок: чем больше ширина, тем толще балка (см. Таблица 21). Если же ширина пролета достаточно велика, а бруса подходящего размера нет, то можно провести сращение имеющихся балок, чтобы достичь нужной толщины. Это, конечно, может привести к общей не прочности конструкции.
- Для обеспечения жесткости получившуюся составную балку необходимо надежно фиксировать в местах соединения. Желательно использовать такие строительные элементы вразнобой — то есть чтобы места соединений в этих балках не находились друг напротив друга. Таким образом, давление на места, где сращиваются балки, минимизируется и за счет этого достигается дополнительная прочность.
Кроме того, при организации перекрытий можно использовать не только деревянный брус. Для этого подойдут и бревна нужного диаметра. Конечно же, их нужно обтесать со всех сторон. Это, несомненно, будет и дешевле — ведь пиломатериалы на строительном рынке стоят гораздо больше, чем круглый лес. Однако при этом нельзя использовать «свежие» бревна. Для того чтобы применять их при монтаже перекрытия, нужно выдержать круглый лес хотя бы полгода — год в сухом месте, иначе перекрытие «поведет» и это будет являться причиной деформации всего дома.
После укладки деревянного бруса или обтесанных бревен необходимо произвести настил наката. Для этого к балкам с помощью гвоздей крепят специальные черепные бруски с сечением 5х5 см, и уже на них накладывают выбранные доски наката; часто мастера делают так, что нижняя часть балки, используемой для перекрытия, равняется с накатом. Это способствует дальнейшей беспроблемной отделке потолка.
При укладке наката не обязательно использовать полноценные деревянные доски — вполне сгодится и «горбыль». После наката идет теплоутеплитель. Он может быть совершенно разным — от минеральной ваты до опилок. Так же как и с балками, накат должен просохнуть. Кроме того, перед тем, как уложить утеплитель, нужно проложить накат бумагой. Если же принято решение использовать опилки или другие сыпучие материалы, то их количество не должно превышать трех четвертей высоты балки.
После закладывания утеплителя поверх балок укладывают толь или рубероид, а уж потом — лаги. Однако в большинстве случаев лаги не укладывают, если брусья перекрытий находятся рядом друг с другом. Если же балки располагаются далеко друг от друга, то лаги необходимы для создания сплошного перекрытия. При монтаже цокольного и чердачного перекрытий могут не использоваться такие элементы, как утеплитель и накат. Для засыпки логично будет засыпать гравий, и покрыть рубероидом.
