Технические вопросы переноса
Перед тем как планировать работу с выключателем, необходимо разобраться с принципом его установки. От входного квартирного электрощитка во все комнаты отходит электрическая разводка.
Причем основной провод идет возле потолка, параллельно ему. Стандартная цепь выглядит следующим образом. От основного провода отводится параллельная линия на осветительный прибор (светильник, люстру).
В осветительную цепь последовательно врезается отвод на выключатель. Все соединения проводятся в распределительной (монтажной) коробке под потолком. Далее провода по основному каналу направляются в то место, где удобно. Здесь устанавливается еще одна распределительная коробка, от которой цепь вертикально опускается вниз.
На нужной высоте устанавливают выключатель, который присоединяют к подведенным проводам. Количество проводов и схема присоединения зависят от типа осветительного прибора – простой светильник или люстра с несколькими вариантами включения.
Возможные варианты переноса
- Изменение расположения выключателя только по вертикали (высоте). В этом случае, используется уже существующая электропроводка, отходящая от распределительной коробки. Ее надо укоротить (при подъеме выключателя) или удлинить (уменьшение высоты до выключателя).
- Изменение расположения в горизонтальном направлении. При переносе на расстояние до 1 м допускается провода присоединить в гнезде старого выключателя, а канал для них до нового места отвести по стене в горизонтальном направлении. Если необходимо значительно отдалить выключатель, то придется ставить новую распределительную коробку. Для этого вскрывается канал под потолком и в нужном месте делается вертикальный отвод для нового выключателя.
- Перенос на противоположную сторону стены. В этом случае необходимо заменить всю цепь. В распределительной коробке светильника отсоединяются старые и подсоединяются новые провода. Их направляют в противоположную сторону параллельно основной проводке. В нужном месте монтируется распределительная коробка, и вертикально вниз отводится цепь для нового выключателя.
Наиболее сложный вариант – установка нового осветительного прибора, который ранее не был предусмотрен по проекту помещения. Придется выполнить весь комплекс работ.
Это отвод основной проводки на светильник с установкой соответствующей монтажной коробки, врезка цепи, отведение ее до нужного места установки, монтаж коробки и вертикальный отвод на выключатель, установка и подключение его в удобном месте.
Подготовка к переносу
Перед началом работ по переносу выключателя необходимо провести подготовительные мероприятия:
- Определение нового места для установки.
- Разработка схемы переноса электрической цепи. Выбор технологии проведения работ.
- Приобретение и подготовка необходимых материалов. Для переноса, прежде всего, понадобятся провод или кабель с сечением жил, аналогичным сечению проводов светильника. Кроме того, должен быть идентичен и материал. При использовании алюминия потребуются провода сечением 2,5 кв. мм, а для меди – 1,5 кв. мм. Для соединения лучше всего подойдут клеммные зажимы. Заранее следует подготовить изоляционную ленту.
- Вскрытие канала разводки и определение проводов, к которым следует присоединять новую цепь.
- Проведение разметки точек установки монтажной коробки, выключателя и линии для прокладки провода (кабеля).
Что делать со старым отверстием для выключателя
Остается вопрос: а как быть со старой «дыркой» от выключателя? Ведь не торчать же ей без дела. Можно, в принципе, предложить два варианта. Например, просто наложить декоративную крышку, которая продается в любом строительном магазине. Нужно будет убедиться, что размеры крышки совпадают с размерами подрозетника. Как уже упоминалось выше, старый подрозетник заодно будет выполнять роль распределяющей коробки. Впрочем, можно будет замазать отверстие и алебастром. По какому именно пути пойти – решать именно вам. Кстати, о распределительной коробке. Выбирая место для нового выключателя, нужно не забывать про то, что, согласно существующим нормам, он не должен располагаться от коробки распределения дальше, чем на три метра. Учитывая небольшие размеры городских (да и сельских тоже) квартир, соблюсти это требование будет несложно.
Заделать отверстия алебастром — самое простое решение для избавления от дыр в стене.
Как перенести выключатель в другое место своими руками: инструктаж
Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.
Инструменты
Набор необходимых инструментов отличается от метода переноса. Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.
Дополнительные необходимые инструменты:
- дюбеля с хомутами;
- изолирующий материал или изолента;
- распределительная коробка;
- плоскогубцы;
- строительный гипс или шпатлевка;
- молоток;
- коронки для сверления;
- кабель.
Демонтаж старого выключателя
Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:
- выключается подача тока с центрального автомата квартиры/дома;
- снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
- отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
- отвинчиваются болтики и снимается сердцевина (сердечник);
- проверка тока (обязательно даже при выключении электричества);
- отсоединение проводов;
- зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.
Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.
Вывод нового провода
Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:
- Отключение подачи тока по всему дому.
- Вскрытие распределительной коробки и отсоединение старого провода.
- Демонтаж старого выключателя.
- Заделывание предыдущей штробы цементом или штукатуркой.
- Сверление новой штробы и гнезда для нового месторасположения.
- Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
- Установка в штробу дюбель-хомутов на 50 см друг от друга.
- Прокладка нового кабеля в штробе с дальнейшей фиксацией.
- Протягиваем кабеля к распределительной коробке.
- Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.
Монтаж выключателя в другое место
В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода. Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:
- Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
- Обязательно производить изоляцию при скручивания кабеля изолентой.
- Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.
Возможные причины переноса
Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:
- Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
- Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
- Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).
Это интересно: Подключение электричества к дому самостоятельно своими руками: Инструкция
Ремонт выключателя
Далеко не всегда требуется замена выключателя при его плохой работе. Вполне возможно, что следует просто провести небольшой ремонт.
О его необходимости говорят такие признаки: не включается или не выключается свет при нажатии клавиши, раздается треск после включения, часто перегорают лампы в светильнике, моргает свет, нагревается выключатель.
Необходимые инструменты и материалы
Для проведения ремонта достаточно иметь такой инструмент:
- отвертки (минусовые и крестовые, разного размера);
- плоскогубцы;
- кусачки;
- тестер;
- индикаторная отвертка;
- шлифовальная шкурка;
- надфиль.
Работы начинают с разборки выключателя. Процедура выполняется ранее описанным способом.
Чистка контактов
Наиболее частой причиной неисправности становится подгорание контактов. Их чистку вполне можно провести своими руками. Грубая очистка обеспечивается плоской отверткой и ножом. Для тонкой работы потребуется шлифовальная шкурка. Все надо делать аккуратно, чтобы не повредить пружинный механизм и пластиковые детали.
Другие возможные неполадки и способы их устранения
Можно выделить и другие причины неполадок:
- Плохой контакт в зажиме. Концы проводов извлекают из клеммника и откусывают на расстоянии 10-15 мм. Затем провода снова зачищают и повторно надежно закрепляют.
- Некачественные винты зажима. Они не обеспечивают надежное закрепление провода. Возможно, не хватает длины. Можно попытаться заменить винты или увеличить диаметр провода путем его сгиба или лужения.
Как собрать выключатель
При поломке пластмассовых деталей и подплавлении корпуса ремонт проводить нецелесообразно. Гораздо проще заменить старый выключатель новым.
Особенности процесса
Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).
Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.
Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.
Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине плас нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.
Стоимость
Приемник монтируется на провода светильника. Подойдет к любой люстре, так как размер устройства не велик. К недостаткам устройства можно отнести высокую стоимость. К примеру, устройство российского производства HiTE PRO стоит от 1400 рублей
Беспроводной выключатель можно закрепить даже на двухсторонний скотч, так как очень легкий и плоский. Выключатель можно приклеить даже к потолку, на стену, спинку кровати, тумбочку и т. п.
Понятная инструкция, с которой может справиться любой и монтировать выключатели самостоятельно без помощи электрика. Перед началом работ обязательно отключить автомат, который питает линию освещения.
Радио реле в устройстве можно запрограммировать только на выключение, включение, переключение, таймер. Добавить можно сколько угодно выключателей (до 200 шт.), запрограммировав как удобно именно Вам.
Источник
Распространенные методы переноса розеток
Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.
Укорачивание провода
Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.
Порядок действий следующий:
- Демонтаж розетки и подрозетника.
- Извлечение провода из штробы до нужной высоты.
- Высверливание отверстия под новый подрозетник.
- Заведение проводов в подрозетник и его монтаж.
- Заделывание старого отверстия под розетку и штроб.
- Установка розетки.

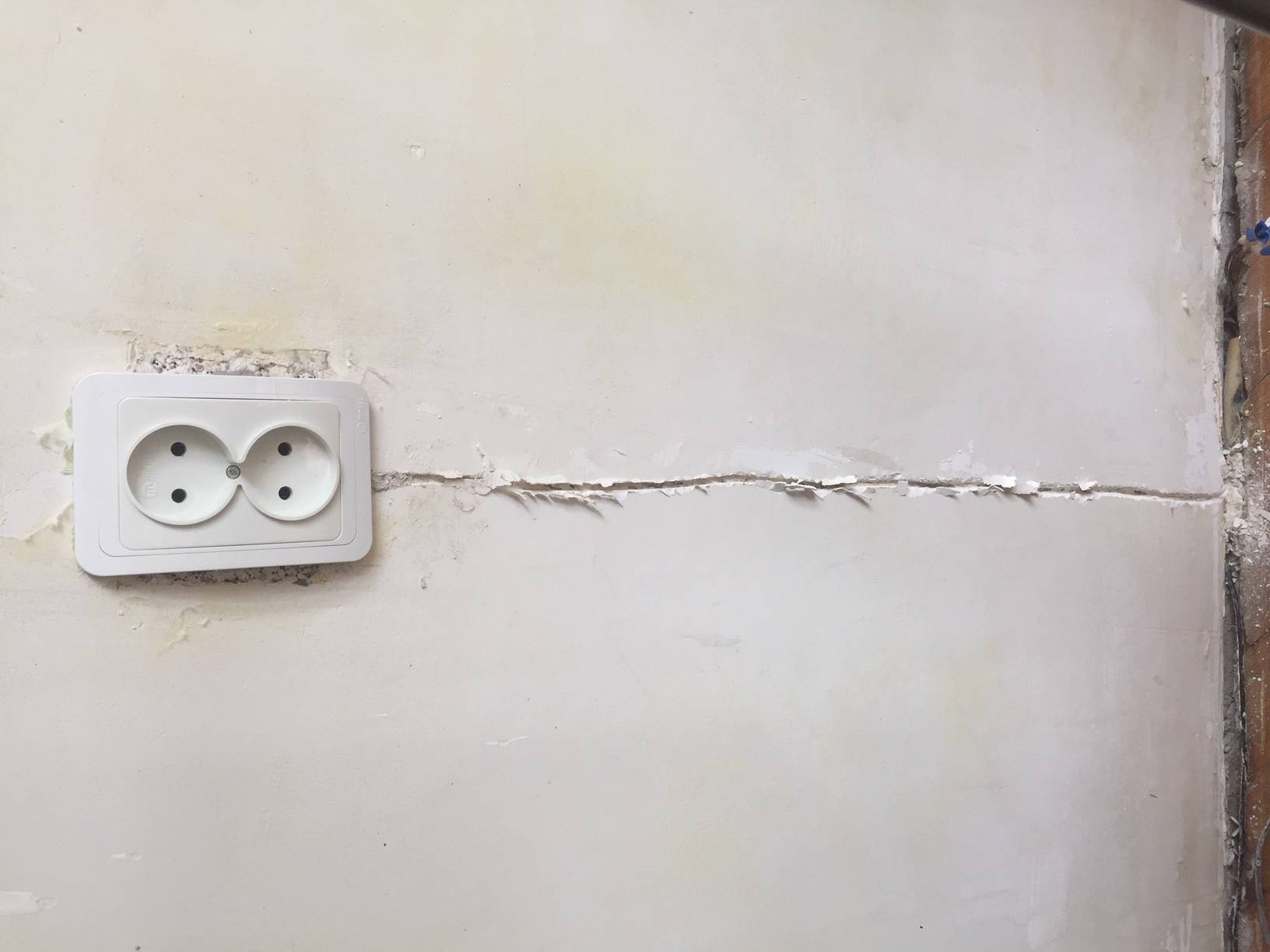

Смещение розетки – удлинение провода
Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.
Все делается в таком порядке:
- Снимаются старые розетка и подрозетник.
- Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
- На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
- Наращивается провод и прокладывается к новой розетке.
- Заделываются штробы и устанавливается розетка.
В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.
Соединение шлейфом
Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.
Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.
Нюансов тут немного:
- Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
- Провод для новой розетки надо подбирать такого же сечения, как и для старой.
- Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

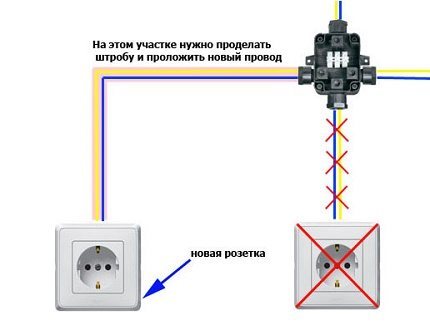

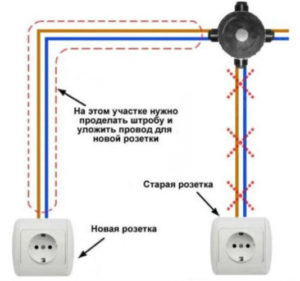

Прокладка новой линии
Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.
Делается все за несколько шагов:
- Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
- В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
- Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
- Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.
Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.
Особенности процесса
Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).
Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.
Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.
Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.
Технические вопросы переноса
Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

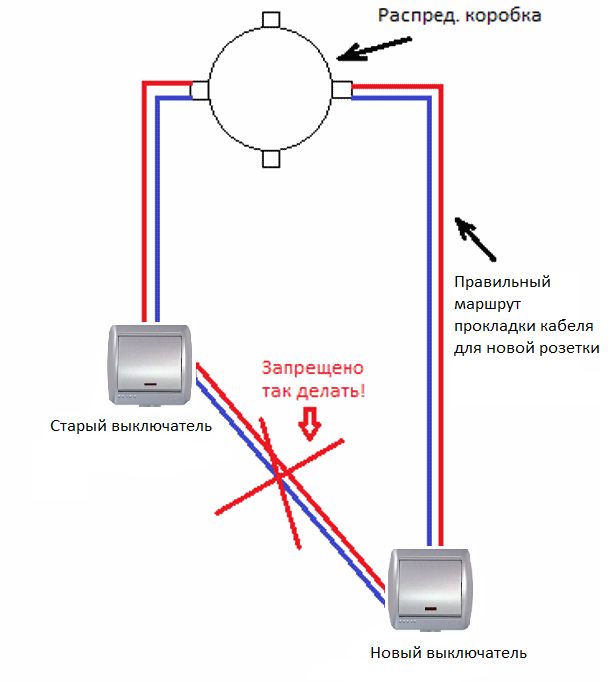

- Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
- Наиболее подходящее сечение кабеля – 1,5 мм2.
- Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.
Использование шлейфа
Соединение выключателей шлейфом
Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.
Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.
Удлинение провода
Перенос выключателя с помощью удлинения провода
Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.
Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.
Вывод новой линии
Провода спрятаны под кабель-канал
Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.
Подсоединение без штробления
Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.
Что делать со старым отверстием
Заделывание отверстия старого выключателя в гипсокартоне
После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.
После высыхания туда можно наклеить обои или повесить картину.

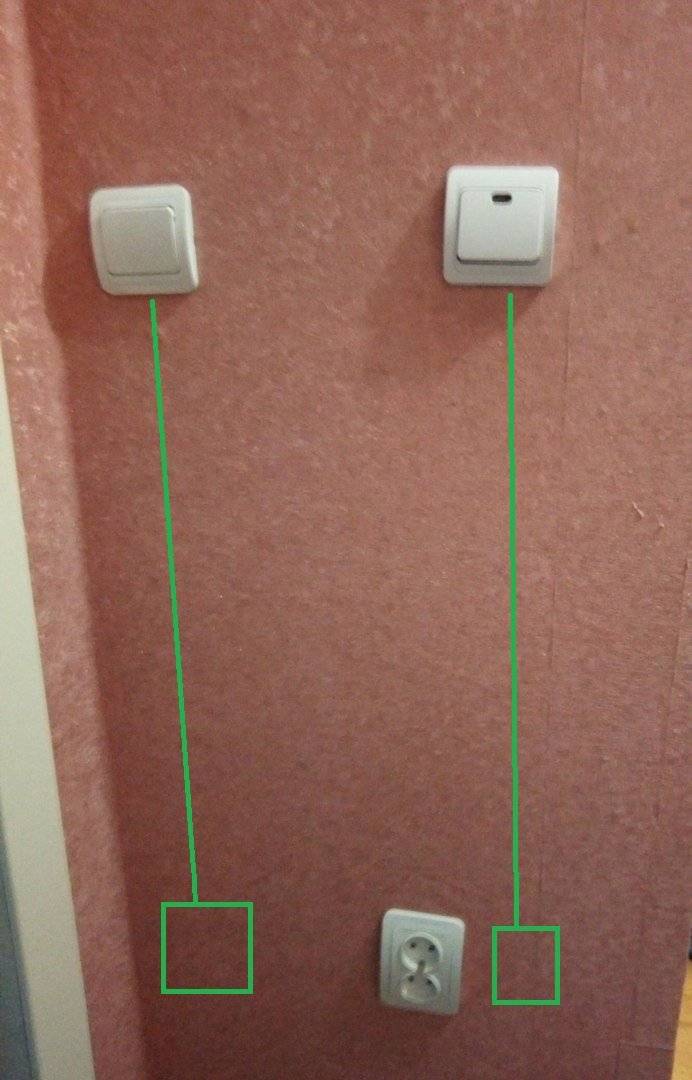

Как опустить выключатель ниже по стене
Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.
Использование кабель-канала
Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.
От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.
Вывод нового ответвления
Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.
Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.
С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату
Штробление стены и монтаж «стакана»
Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.
По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

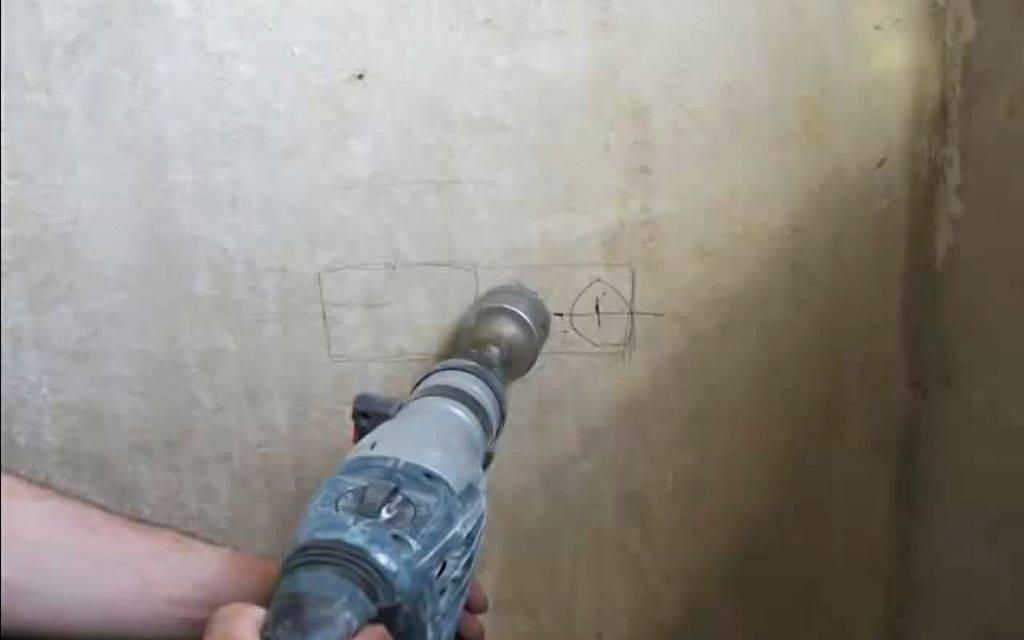

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.
Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника
Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.
