Расчет и планирование ленточного фундамента

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

1. Подошва.
2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
3. Подбетонока – устройство и тип.
4. Конфигурация сечения.
5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

• Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
• Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.

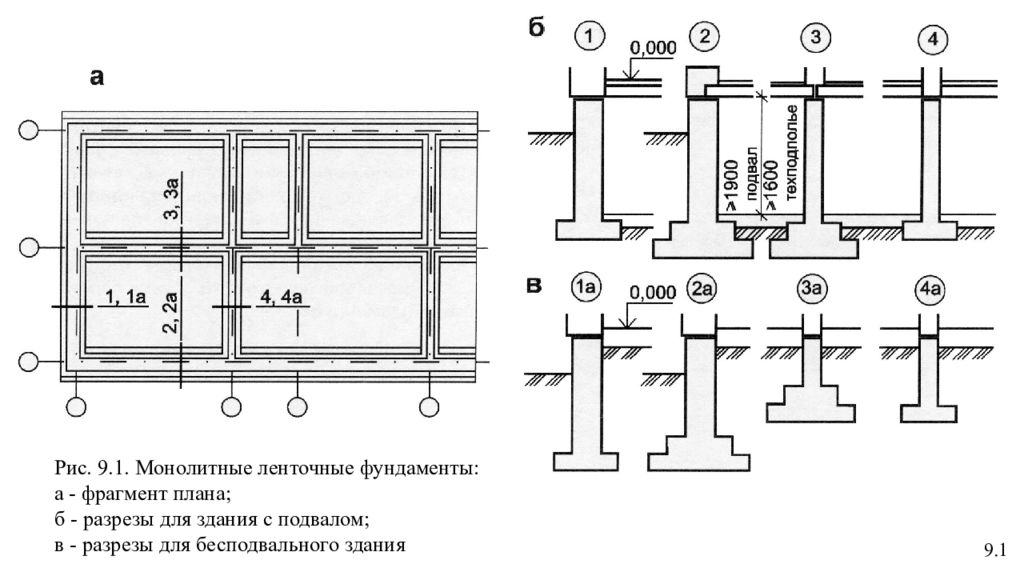

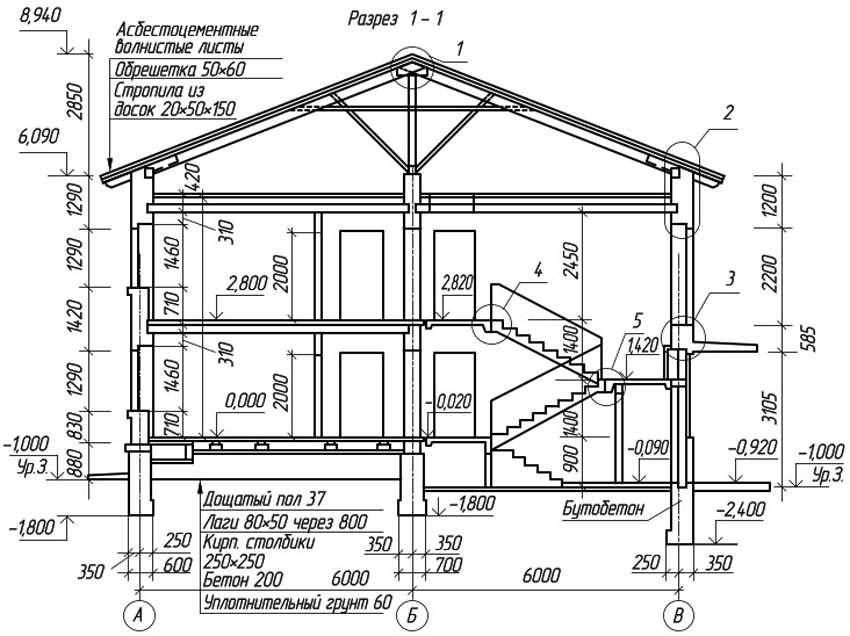

Чертеж заглубленного ленточного фундамента в разрезе.

План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Выполнение чертежей планов

Планом называется горизонтальное сечение зда­ния, на уровне низа оконных проемов, проектируе­мое на горизонтальную плоскость проекции  Чертеж плана дает представление конфигурации зда­ния о расположении всех помещений этажа, их связи между собой, их размерах и форме, о расположении лестничных клеток, оконных и дверных проемов и, их размерах. В плане отражается также и конструкция здания, система опор, пролеты перекрытий, толщи­на наружных и внутренних стен, столбов, колонн и их взаимная связь.

Планы располагаются на  листе таким  образом,  чтобы стена главного фасада была снизу плана. При изображении на одном листе планов этажей их следует располагать в определенном    порядке – снизу вверх или слева направо: первый, второй и т. д.

Чертежи планов здания рекомендуется вычерчивать в следующей последовательности сначала на лист чертежной бумаги (в том месте, где было намечено вычертить план здания)    наносят  модульную сетку осей, т. е. основные осевые размеры здания. Разбивочные оси необходимо располагать в соответствии с требованиями Единой модульной системы (ЕМС). После разметки на чертеже сетки осей вычерчивают наружные и внутренние несущие стены и столбы, в соответствии с правилами привязки этих конструктивных элементов  к разбивочным осям, а затем вычерчивают все остальные детали плана здания, согласно принятым условным графическим обозначениям. В стенах и перегородках  изображают оконные и дверные проемы. В дверных проемах показывают направление открывания  дверей  (отмах дверного полотна). На планы следует нанести также предусмотренные проектом санитарные приборы и оборудование, вентиляционные и дымоходные каналы и т. п.

На чертеже плана здания необходимо указать три линии (цепочки) размеров:

а) на первой размерной линии указывают размеры проемов и простенков;

б) на второй размерной линии проставляют размеры между модульными разбивочными осями несущих конструкций (наружных стен, внутренних капи­тальных стен или столбов);

в) на третьей размерной линии указывают общие (габаритные) размеры между осями наружных стен здания.

Первая размерная  линия располагается    на рас­стоянии 15—20 мм от внешнего контура здания. Ес­ли здание имеет выступающие части (эркер, крыльцо, ступени входа), то это расстояние принимают от наиболее выступающей части. Размерные линии следует располагать на расстоянии 7—10 мм друг от друга.

На расстоянии 12-15 мм от третьей размерной линии все разбивочные оси заканчивают кружками диаметром 7—10мм, в которых указывают маркировочные цифровые и буквенные обозначения.

По горизонтали для обозначения вертикальных осей в кружках проставляют сева направо арабские цифры, по вертикали для обозначения горизонталь­ных осей указывают снизу вверх в алфавитном порядке русские заглавные буквы. Буквы 3, О, X, Ы не применяют. Конец и начало одной оси обознача­ет одной и той же цифрой или буквой. Если план здания симметричен и имеет небольшие габариты, то простановка размеров и маркировка осей делается только слева и снизу плана.

Внутри плана здания проставляют ширину и глубину каждого помещения, толщину стен и перегородок, сечения столбов, размеры дверных проемов. На плане указывают названия помещений и их площади в м2 (цифры заключают в кружок или подчеркивают). Если на плане невозможно указать название помещений, то составляют экспликацию, в которой указывают наименования и площади помещений в м2.

Вне контура плана наносят линии сечения разрезов  со стрелками, показывающими направление взгляда, и обозначают их цифрами или буквами по ГОСТу 2.305-68.

На плане промышленного здания сплошными тон­кими линиями показывают рельсовые пути и конту­ры основного технологического оборудования, влия­ющего на конструктивное решение. Штриховыми линиями, обозначают  контуры  посадочных площадок, подпольные каналы, перекрытые съемными плитами, подкрановые пути, монорельсы, кран-балки и т. п.  К этим элементам чертежа  должны быть даны соответствующие поясняющие надписи, например: моторельс 1,0 т; электрокабельный тоннель и т. п.

Потребуются ли услуги профессиональных специалистов для создания чертежа?

Разумеется, план ленточного фундамента для жилого дома нуждается в намного более точных и детальных расчетах, которые лучше всего доверить специалисту. Обращаясь к мастеру своего дела, вы можете быть уверены, что чертеж будет:

• легко читаемым;
• максимально точным;
• соответствующим всем требованиям СНиП;
• содержащим исчерпывающую информацию о подготовительных работах;
• имеющим, кроме основного чертежа, технические приложения в виде различных таблиц, схем и т.д.

В этой статье мы постарались предоставить исчерпывающую информацию о процессе и принципе создания чертежа ленточного фундамента для жилого, а также нежилого сооружения. И помните, что если вы не уверены в своих силах, то не пытайтесь самостоятельно или же при помощи нелицензионных программ проводить расчеты, необходимые для такого основания. Экономия в таком случае может быть чревата огромными потерями или же даже разрушением всей постройки или ограждения.

Как сделать фундамент

Чтобы правильно построить фундамент для дома, важно пошагово выполнить разметку, затем соорудить опалубку, после чего уже можно будет выполнять заливку бетонной смеси. Эти этапы подойдут и для сборной конструкции. Только вместо заливки раствора потребуется уложить все элементы в определенном порядке

Опалубка же потребуется только для столбчатого, ленточного и плитного типов. Свайный же монтируется без нее

Только вместо заливки раствора потребуется уложить все элементы в определенном порядке. Опалубка же потребуется только для столбчатого, ленточного и плитного типов. Свайный же монтируется без нее.

Разметка

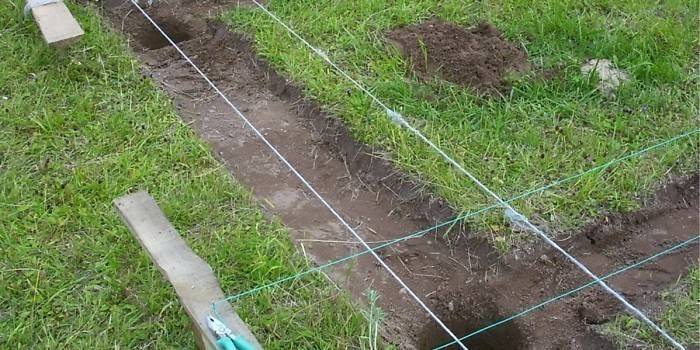

Еще до начала земляных работ выполняют разметку углов и сторон здания по вычерченной схеме. Для этого потребуются простые материалы и инструменты – веревка, шнур или леска, которые были бы заметны на фоне земли. Еще необходимо запастись рулеткой и колышками для обозначения углов. Пошаговая инструкция, как сделать разметку фундамента:

1. Вбить один колышек в базисный угол здания, любой по выбору.
2. Далее по направлению одной из стен отмерять 4 м. Вбить еще один колышек, соединить с предыдущим веревкой.
3. Затем перейти к смежной стене. От первого колышка отмерять по ее направлению 3 м, вбить еще один колышек, соединить их.
4. Измерить расстояние между несоединенными колышками – оно должно составлять 5 м (правило золотого треугольника, или Пифагора).
5. Отрегулировать положение колышков, чтобы стороны были равны 3, 4 и 5 м.
6. Далее протянуть веревку на необходимую длину стен. Тем же образом выполнить другие прямые углы.

Как заливать­

Следующий после разметки этап — заливка фундамента. Бетономешалку лучше расположить в непосредственной близости от места его устройства. Заливать необходимо все сразу или же так, чтобы количество слоев бетона не превышало двух. Каждый из них необходимо уплотнить, например, прутом арматуры или же специальным вибратором. По окончании работ готовую конструкцию по всей площади накрывают слоем пленки или же рубероида, чтобы уберечь от погодных факторов. Проектную прочность бетон набирает спустя 28 суток.

Опалубка

В частном строительстве чаще используется установка опалубки временного характера. Она выполняет роль цоколя при возведении ленточного, плитного или столбчатого. Для ее монтажа можно использовать второсортные деревянные бруски и доски. Из них делают специальный щиты, которые устанавливают по периметру траншей. Для соединения используют гвозди или саморезы. После установки щитов нужно изготовить хомуты, которые придают опалубке жесткость. Сами щиты дополнительно подпирают откосами.

Расчет арматурных прутьев

Расчет арматуры

Чтобы рассчитать количество и объем арматуры, необходимо сначала набросать эскиз или сделать чертеж каркаса. Пример расчета:

1. Периметр: (6 + 7) х 2 = 26 м;
2. Длина всего сооружения: 26 + 6 = 31 м, где 6 – длина внутренней поперечной ленты;
3. Длина всех арматурных стержней: 31 х 4 = 124 м.
4. Если допустить только одно соединение арматуры на один стержень, по потребуется 4 прута, которые нужно умножить на число стен (5 стен с внутренней стеной): получается 20 стыков. Это значит, что нужно добавить еще 20 м к результату;
5. Общая длина арматурных прутьев — 124 + 20 = 144 м.

Также понадобится рассчитать армирующий каркас из гладкой арматуры Ø 8 мм для вертикального упрочнения каркаса и для горизонтальных перемычек:

1. Расстояние между прутьями – 0,5 м;
2. Количество армоколец в поясе: 31 / 0,5 = 62;
3. Периметр армокольца: для армирующей решетки высотой 0,5 м и расстоянием между стержнями 0,25 м расчет следующий: (0,5 м +0,25 м) х 2 = 1,5 м;
4. Чтобы рассчитать требуемую длину всех армирующих прутьев с запасом на нахлест, вычисленная длина прутьев умножается на 1,5: 62 х 1,5 = 93 м;

Вязание арматуры

Чтобы получился правильный расчёт ленточный фундамент долен всегда делаться с запасом всех материалов. Еще один упрощенный вариант расчета:

N_r x L x S = 1,3 x M_z + M_m + N_s + N_v;

Где:

1. N_r— сопротивление грунта;
2. L – длина фундамента;
3. S – ширина;
4. M_z— вес дома;
5. M_{m —} вес мебели;
6. N_s– нагрузка от слоя снега;
7. N_v–ветровая нагрузка;
8. По приведенным выше формулам также рассчитывается ширина основы S.

Расчетная глубина промерзания грунта определяется по формуле: d = k_nd_fn;

Где:

1. k_n– коэффициент теплового состояния дома;
2. d_fn— глубина промерзания грунта.

Подготовительный этап

Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия — выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

• отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
• ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.

Специальные программы

В них уже заложены определенные методики расчетов, пользователю следует только ввести свои данные:

• длина ленты,
• вес здания,
• тип грунта и т. д.

Для разового расчета удобнее калькуляторы, профессиональные проектировщики используют приложения, которые можно точнее настроить, они сохраняют историю расчетов, более надежно работают.

Согласно отзывам профессиональных строителей и частных застройщиков самый удобный и информативный калькулятор расчета ленточного фундамента по этой ссылке.

С его помощью можно легко рассчитать:

1. Размер ленты.
2. Параметры опалубки.
3. Диаметр и количество арматуры.
4. Объем бетона для заливки.

Для расчетов по материалам, с учетом их стоимости, рекомендуют этот сервис. В данном случае в форму вносятся такие данные как пропорции бетона, вид арматуры, размеры досок для опалубки и другая информация, которую можно взять из пояснительной записки архитектора.

Общая методика расчетов толщины

Перед началом расчета поводят геологический анализ почвы и из справочной информации выбирают значение удельного давления на грунт для выбранного типа фундамента. Учитывая степень пучения грунта вычисляют глубину подошвы.

На этапе определения весовых нагрузок учитывают все конструкционные особенности постройки (материал стен, размер проемов, массу кровли и прочее). К полученному значению добавляют эксплуатационную нагрузку для всех этажей и среднюю нагрузку снежного покрова для своего типа крыши.

Зная площадь основания монолитной плиты и величину удельной нагрузки на один квадратный метры участка, находят расчетный объем фундамента и предварительную толщину основания.

После этого расчет нужно повторить, но уже учитывая вес питы основания, прибавив его к нагрузкам здания. Полученное число сравнивают с допустимым давлением для выбранного участка. Рассчитанные параметры будут полезны при выборе марки бетона для раствора и схемы армирования.

Защитные материалы

Узел гидроизоляции фундамента может быть выполнен из разных материалов. Их выкладывают на защищаемую поверхность послойно в 2-4 приема. Примерами могут быть:

• окрасочная изоляция с применением материала вида 1-5;
• оклеечная прослойка 7 либо 8 типа;
• литая с сырьем типа 4.

Иногда практикуется комбинация разных видов материалов. Например, на загрунтованную щебенку с битумной пропиткой наносят асфальтную изоляцию типа 5. Затем на стяжку (3 см) и затирку (1 см) из цемента помещают материал для армирования (стеклоткань). Сверху наносится окрасочная изоляция 2 вида.

Литая

Окрасочная

Оклеечная

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

• тепло- и гидроизоляция,
• схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

• для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
• для повышения прочности рекомендуется их связка в единую конструкцию,
• для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
• сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

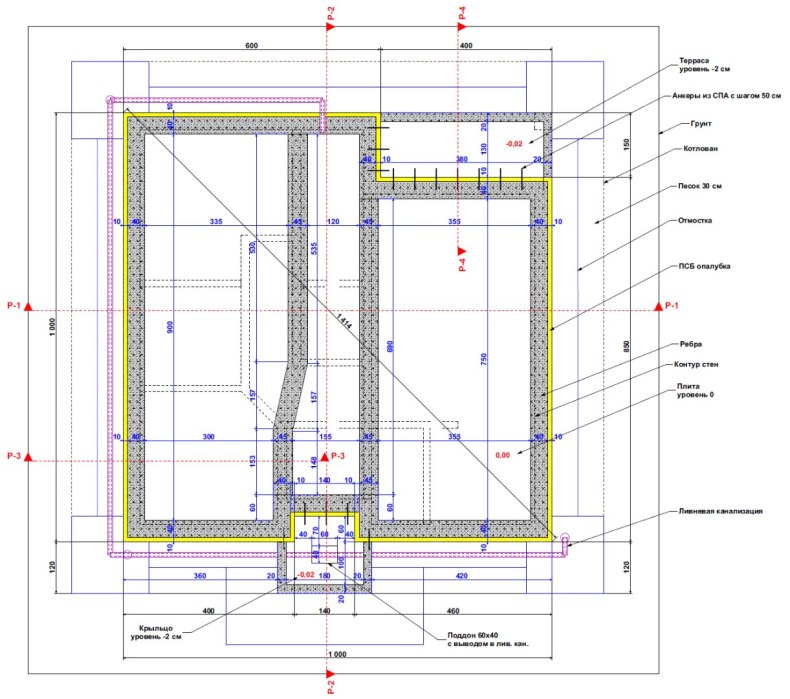

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Проектирование: план и чертеж

Последовательность проектных работ

Перед началом составления проекта необходимо принять решение по предназначению будущего объекта. К примеру, следует решить, строить фундамент под небольшой жилой домик или заливать основание под дачу.

Для дома следует определить, сколько комнат планируется устроить. При возникновении необходимости в жилые помещения должны быть включены гостевые комнаты. В черновом варианте планировки следует указать подробные чертежи основания.

Фундаментный чертеж должен включать всю массу объекта, показатель увеличения нагрузок во время эксплуатационного периода, особенности почвенного состава

Здесь очень важно отобразить тип грунта, от которого будет зависеть показатель прочности и долговечности будущего объекта

Очередной этап формирования проекта – подсчитать и указать все дополнительные сооружения, которые планируется построить на участке. Сюда могут войти гаражный бокс, кладовка, туалет, баня.

Для особой планировки размещения фундаментной основы нуждаются заказчики, стремящиеся создать уединенную зону для отдыха на собственной территории

Им очень важно расположить основной фасад таким образом, чтобы скрыть его от посторонних взоров украшениями ландшафта

До того, как завершится создание фундаментного плана, следует указать необходимые объемы земельных работ по устранению всех неровных мест на территории. Теперь разрешается перейти к составлению генплана и нанесению чертежей фундаментной основы на бумажный носитель информации.

Преимущества и недостатки

Основное достоинство монолитной фундаментной основы заключается в показателе прочности и способности выдерживать существенные нагрузочные усилия. Такой фундамент выдерживает сезонные смещения почвы, воздействие осадков, температурные перепады.

Кроме того, к числу плюсов относятся:

• быстрота выполнения работ и их эффективность. Как правило, строительство монолитного фундамента для небольшого дома не требует применения специальной строительной техники;
• большой выбор схем монолитного фундамента. Как правило, за счет сплошной основы появляется возможность использовать каркасные конфигурации, полностью соответствующие проектным чертежам, вплоть до нестандартных форм;
• герметичность. Если заливку монолитной плиты фундамента выполнять в соответствии с технологией, исключающей образование стыков, и добавлять в бетонную смесь гидрофобные добавки, можно создать основание, способное противостоять воздействию влаги.

К сожалению, монолитный фундамент – это не стопроцентная гарантия успеха, так как, и в нем имеются определенные недостатки. К их числу относятся:

• значительный расход бетона;
• довольно трудоемкие строительные работы;
• необходимость проведения подготовительных мероприятий.

Если сравнивать плюсы и минусы фундамента из монолитной плиты, вы придете к выводу, что эффективный результат требует хорошей подготовки.

Расчет фундамента МЗЛФ для коттеджа 6х5 м

Выбран проект шале с размерами ленты:

• • • наружный периметр 6х5 м;
    • ось 5,5х4,5 м;
    • ширина ленты 0,5 м, высота 0,7 м;
    • перегородка по ширине;
    • стандартные стержни арматуры 11,7 м.

На выходе получится лента длиной 25 м с площадью подошвы 12,5 квадратов, внешней поверхностью 17,5 м2. Для нее понадобится 9,625 куба бетона (учтен 10% запас), который весит 22,62 т, создает на грунт нагрузку 0,18 кг/см2.

Минимальные характеристики арматуры в этом случае получатся:

• • • диаметр – 12 мм с поперечными стержнями 6 мм;
    • пояса – два по три стержня;
    • шаг поперечных стержней 0,35 м;
    • нахлест – 0,56 м;
    • количество продольного прутка – 140 кг либо 157,2 м;
    • количество поперечной арматуры – 38 кг либо 171,4 м;
    • опалубка – 42 шестиметровых доски шириной 15 см, опоры через 1 м в количестве 44 шт.

https://www.youtube.com/watch?v=B0qKNFeXRgo

В калькуляторах бесплатных сервисов подставляются необходимые значения, на выходе получается подобие сметы, которую можно распечатать здесь же. Это снижает транспортные расходы, избавляет от большого запаса, который не пригодится в дальнейшем

На этапе заливки ленты важно не забыть о вентиляционных, технологических отверстиях. Первые необходимы для увеличения ресурса основания, цоколя, перекрытия нулевого цикла

Сквозь гильзы, установленные в технологических отверстиях, позже будут подводиться системы жизнеобеспечения. Выдалбливание/высверливание отверстий в застывшем бетоне чревато микротрещинами вокруг отверстий.

Проводим расчеты самостоятельно

Уверяем вас, что сегодня в сети предоставлено достаточное количество информации для того, чтобы максимально провести все необходимые расчеты. Для этого совершенно не обязательно быть инженером и иметь техническое образование. При ответственном подходе к вопросу, а также будучи наблюдательным и внимательным человеком, с легкостью можно рассчитать все критерии, необходимые для создания, к примеру, ленточного основания для нежилого сооружения либо ограждающей конструкции

Важно учитывать следующее:

• Вертикальное воздействие на грунт;
• Нагрузку веса основной конструкции на основание;
• Вес крыши и стропильной системы (но только в том случае, если вы собираетесь возводить сарай или нежилой флигель);
• Создавая чертеж фундамента, для того, чтобы исключить погрешности, результаты необходимо умножить на «2%». Это поможет перестраховаться от возможных недочетов в процессе самостоятельного проектирования.

Конструирования длинной стены с перепадом

Самая сложная стена — это стена с перепадом по высоте заложения фундамента.  СНиП четко говорит, что фундамент должен находиться на одной отметке, но если так не возможно, то нужно делать уступы. Длинна пологого участка должна быть не менее 1,2 метра, а разрыв по глубине заложения не более 60 см.

Поскольку такие уступы выкопать экскаватором не возможно, то придется дорабатывать грунт вручную лопатой и ломом. В скальнике сделать уступы в 20 см вручную довольно нетривиальная задача, так что с шагом 1,8 метров примерно я проектирую уступы по 10-12 см, которые позволят соблюсти СНиП. Если честно, то я не понимаю зачем это нужно.

В узлах уступов должно быть армирование с усилением этих узлов. Для перехода арматуры нужно сделать специальные элементы типа зигзага, а арматура должна анкериться в бетоне не менее 400 мм (либо делать лапки вверх, что сложно в построечных условиях).

Продольная балка фундамента

Ну и под колонны нужны «клюшки» из 18 арматуры длинной 2500 мм, а с загибом 200 мм. Хомуты 350 х 350 с шагом 200 для связи тоже к колоннам.

Рассмотрим устройство каждого из типов фундамента отдельно

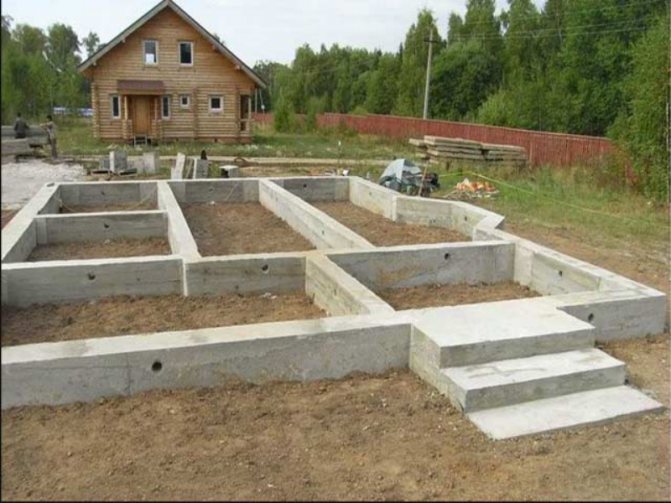

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

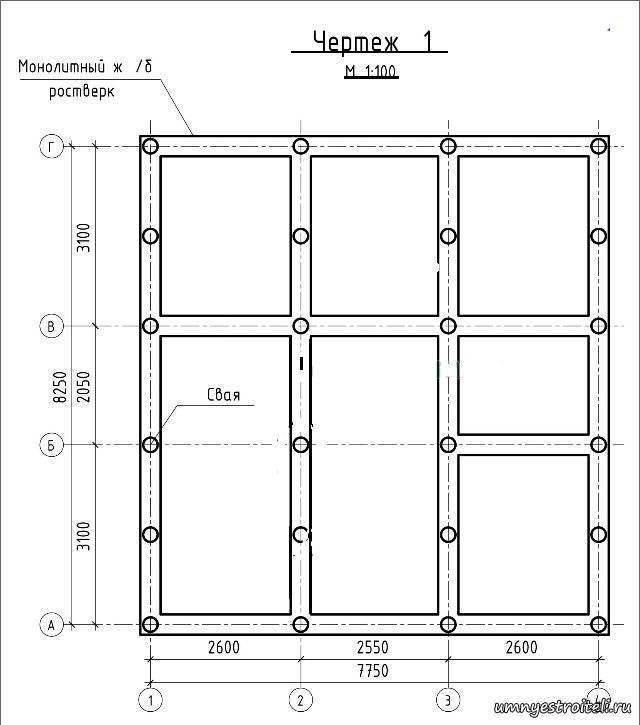

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

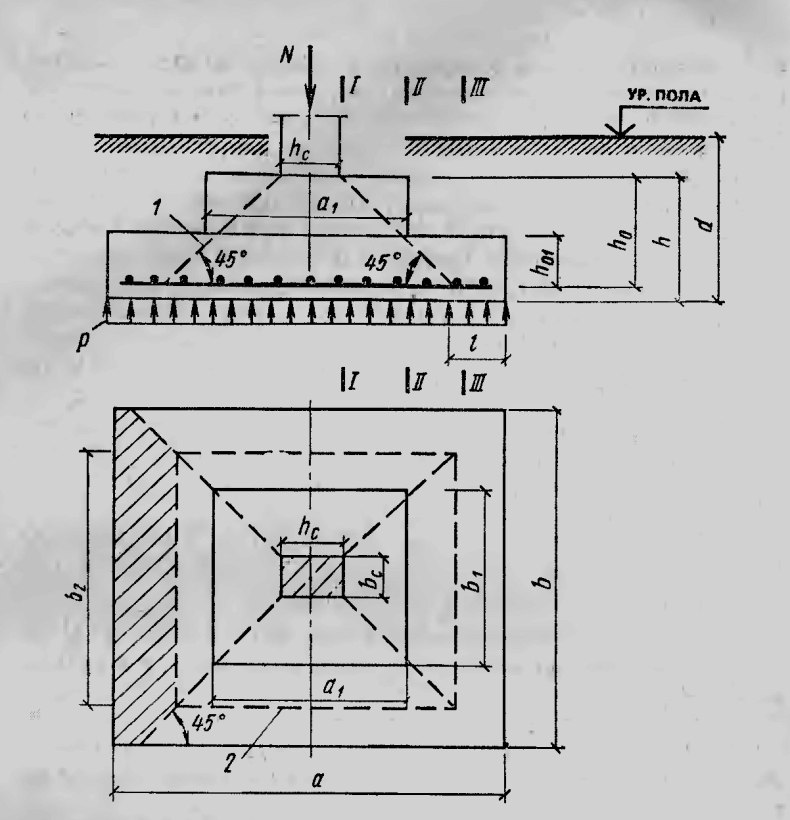

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Особенности проектирования

Главная причина, по которой появляется необходимость в разработке проекта объекта любого предназначения заключена в потребности зафиксировать детали, способные возникнуть на этапе строительства

Все это важно учесть, чтобы не ошибиться во время работы

Потребитель, имеющий собственные эскизы и обратившийся в строительную фирму, получает возможность не только отслеживать ход выполнения работ, но и сам активно участвовать в них. В таком случае заказчику следует заблаговременно обсудить все моменты по сотрудничеству, чтобы договор получился взаимовыгодным.

Перед созданиеv проекта следует дождаться, пока закончат составлять план объекта. Чтобы согласовать проект, придется связаться с соответствующей компанией, способной проверить его на правильность. Только потом заказчик получает подробный список работ, рекомендуемых к проведению при заливке фундаментной основы.

Занимаясь созданием проекта, следует брать во внимание технические параметры будущего объекта. Не рекомендуется пользоваться чужими чертежами и расчетами, потому что они могут не учитывать конкретные особенности участка, отведенного под застройку

При проектировании ленточного фундамента необходимо учесть все действующие технические нормативы и условия на проектирование. Обязательно применяется каталоговый сборник на изделия и сооружения, выпускаемые отечественными предприятиями. Чтобы облегчить процесс понимания проектной документации, каждая ее стадия должна иметь свой порядковый номер.

Чтобы схему можно было легко перенести на местность, рекомендуется соблюдать масштабирование. Если встречаются особенно крупные изображения, их делают выносными с указанием отдельного масштаба.

Облегчается перенос чертежей с помощью осевой разметки. Необходимо отметить, что разбивка и боковые оси должны наноситься не только на план, но и на отдельно взятые элементы с выносными видами. Чтобы чертежи получались детальными и точными, следует указывать расстояние от крайней оси до разбивочной.

Виды ленточного фундамента по способу устройства

Какова должна быть глубина

Глубина заложения ленточного фундамента — один из самых важных параметров при его возведении. Циклические химические и физические процессы, происходящие в грунте достаточно сложны и агрессивны. В этой связи именно уровень опоры строение на грунт является определяющим. Оптимальным считается заглубление не менее 25 см ниже уровня промерзания.

Существуют специальные формулы расчета глубин фундамента, учитывающие множество коэффициентов для каждого региона. Более простым решением считается использование таблиц, где указаны статистические данные промерзания грунта той или иной местности. В качестве примера назовем некоторые данные из нее.

Так для таких городов, как Воркута, Салехард и Нижневартовск глубина промерзания грунта составляет — 240 см

Киров, Казань, Ульяновск — 170 см

Смоленск, Волгоград, Курск — 120 см

При строительстве дома в Ростове-на-Дону или Краснодаре следует ориентироваться на уровень 80-90 см

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

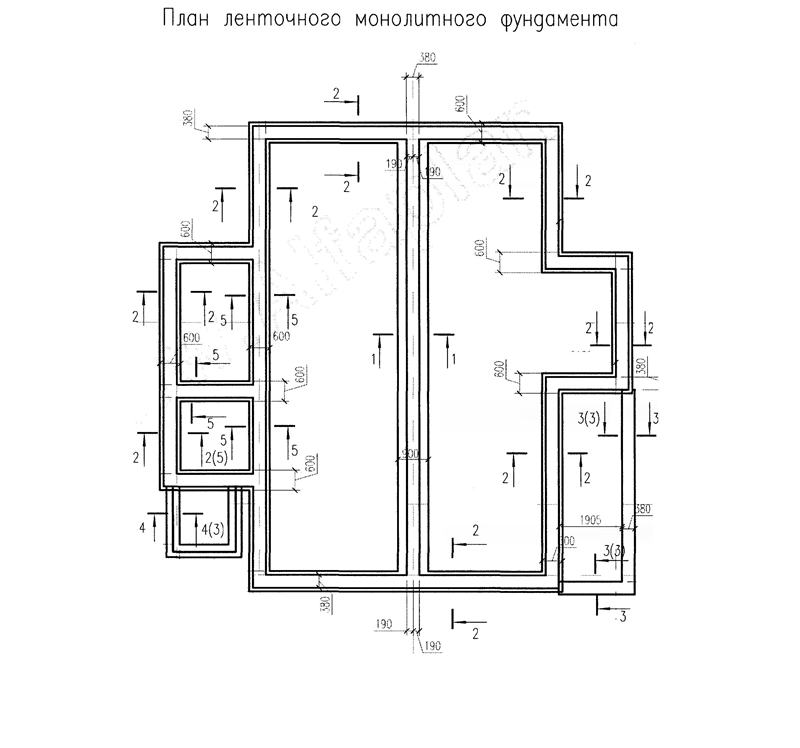

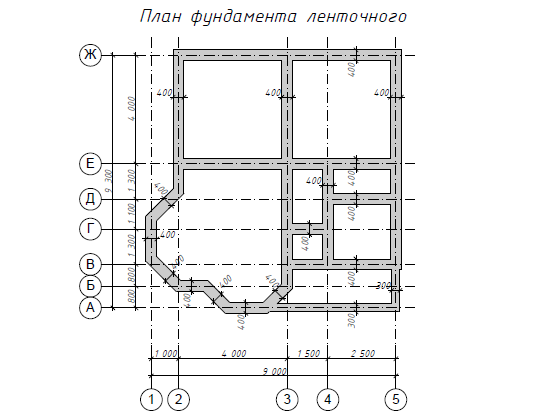

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Выбор типа фундамента

Чтобы подобрать правильный фундамент, необходимо четко определить тип почвы на месте, где будет стоять постройка.

Что конкретно зависит от определения вида почвы?

• Глубина, на которую опустят фундамент;
• Типовые характеристики фундамента;
• Возможность, или отсутствие возможности, дальнейшего наличия и обустройства подвала;
• Подобрать правильный и качественный вид гидроизоляции.

Для того, что бы изучить строение и тип почвы на местности, потребуется разрыть неглубокие ямы в трех, четырех местах, либо прорубить на этих местах скважины. Необходимо опираться на доступные возможности.

• Если для того, чтобы прорубить скважины, нет нужного оборудования, можно вырыть ямы вручную. Оба способа считаются правильными и подойдут для определения структуры почвы.
• Один из важных моментов, необходимо выкапывать ямы, так, чтобы между ними оставалось расстояние, не меньше одного метра. Для чего делать несколько ям? Состояние почвы может быть различным, даже если это один и тот же участок, соответственно свойства грунта будут разными.
• Для строительства зданий, даже одно этажных, это играет очень важную роль. Бывают случаи, когда человек ориентируется на грунт со слов соседей, и ложно считает, что у него точно такой же.
• Это грубая ошибка, за которую придется заплатить качеством постройки. Обязательно нужно проводить исследование почвы именно своего участка.

Подобная глубина полностью даст ответ о типе и строении почвы, преобладающем на данном куске земли. Далее необходимо определиться с глубиной фундамента и с его типом.

Приведем примеры наиболее распространенных видов почвы, и рассмотрим решение выбора типа фундамента, в каждом отдельном случае.

Если грунт полу-каменистый или каменистый, это означает, что у него преобладает повышенная несущая способность. В таком случае могут подойти любые варианты фундамента, исключением будет фундамент, выполненный из свай.
