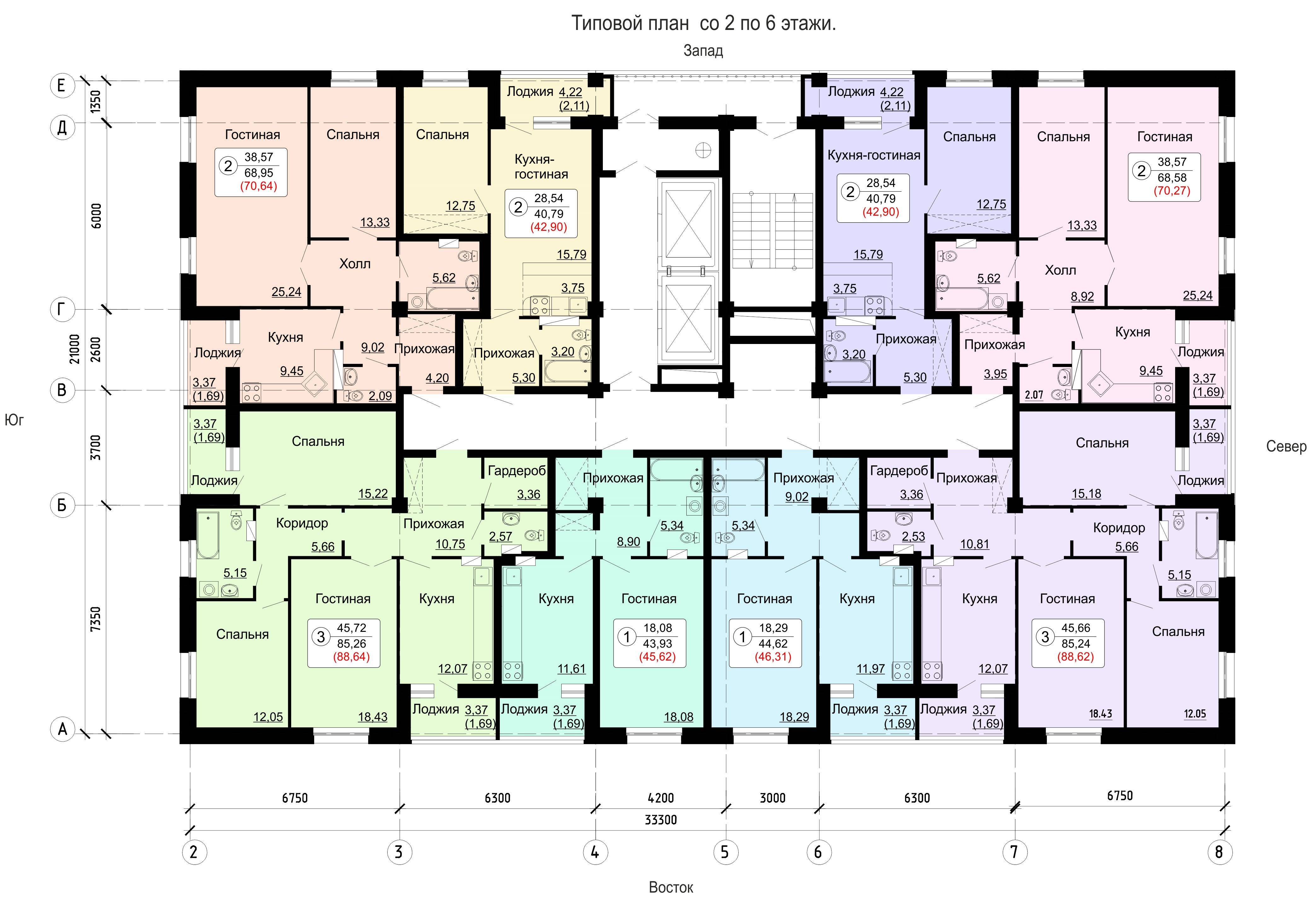

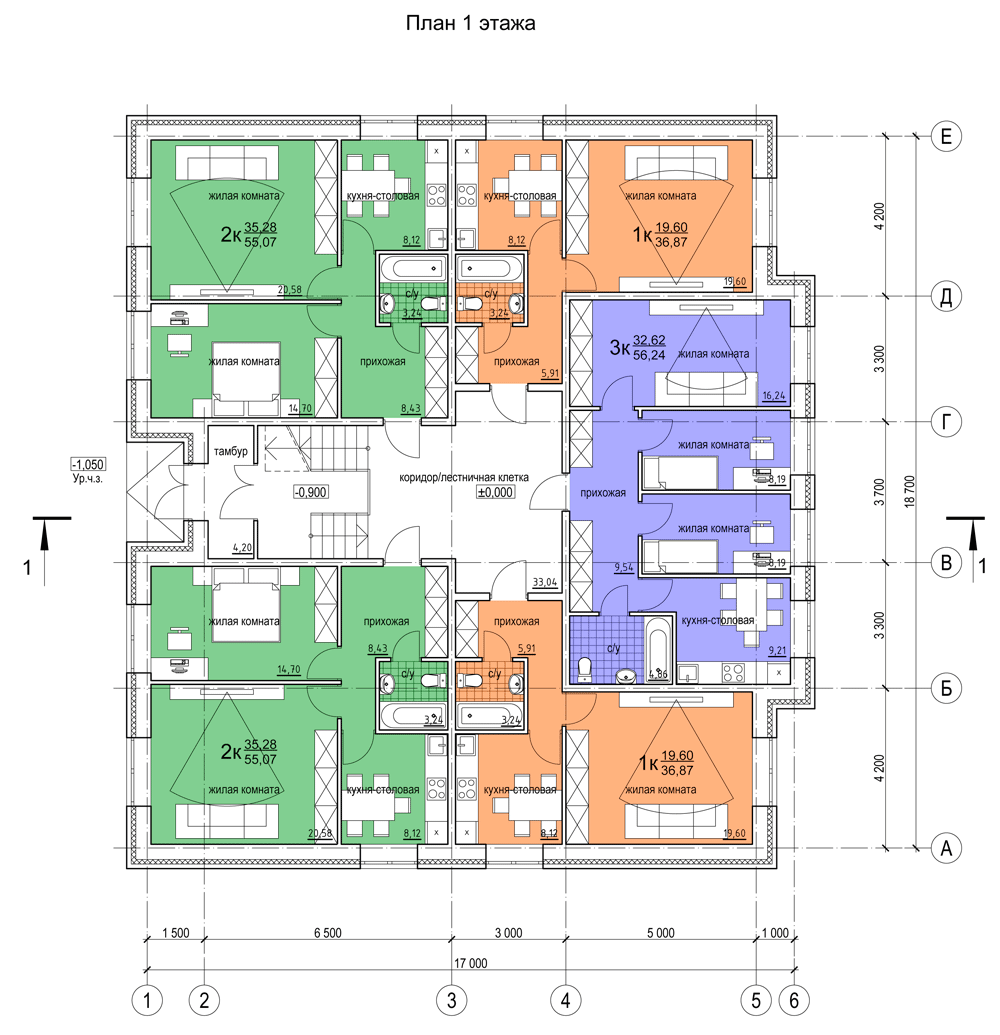

План типового многоэтажного жилого дома

Квартира

Она считается основным элементом жилого дома. В квартире могут предусматриваться помещения разного назначения. Они могут быть жилыми, открытыми, подсобными. В каждой квартире предусматриваются инженерные сети. Осуществляя проектирование электроснабжения жилого дома, необходимо определить точки входа проводки в каждое помещение. В составе квартир соцназначения допускается, а в других типах объектов рекомендуется обустройство открытых пространств. К ним относят, в частности, террасы, веранды, балконы, лоджии и пр.

Квартира должна соответствовать потребностям конкретного человека и удовлетворять нужды семьи в целом. Этот факт определяет двойственность требований, предъявляемых к таким помещениям. Квартиры должны быть изолированы друг от друга, но по отдельности должны образовывать единое пространство.

Строительство

Непосредственно строительство жилого многоэтажного дома проходит в несколько этапов. Рассмотрим эти стадии подробно:

Подготовка участка под строительство

Застройщик выполняет предварительные работы, которые позволяют приступить к возведению объекта. Сюда входит ограждение территории во избежание проникновения посторонних лиц, очистка земельного участка от деревьев, сооружений или зданий (если они имеют место), а также переоборудование инженерных сетей, мешающих выполнению строительных мероприятий.

На этом же этапе застройщик организует пути для подъезда транспорта, продумывает нюансы прокладки коммуникаций, предусматривает системы для защиты от дождевой воды, устанавливает бытовые и административные помещения.

Разметка осей дома

Эта стадия строительства крайне важна и нуждается в проведении точных вычислений, а также внимательной проверке полученных результатов. Даже небольшие отклонения могут привести к ряду последствий, которые невозможно будет исправить. В процессе проведения разметки применяются измерительные приборы нового типа, отличающиеся высокой точностью.

Земляные работы

Особенностью этого этапа является подготовка котлована для последующей укладки фундамента. Также проводится работа по созданию траншей для подвода коммуникаций. При строительстве многоквартирного дома с большим числом этажей объем земельных работ большой, поэтому используется специальная техника — экскаваторы и бульдозеры.

Укладка фундамента

В основе любого многоэтажного сооружения лежит фундамент, от качества которого зависит надежность, прочности и, соответственно, срок жизни готового здания

Основа берет на себя наибольшую нагрузку, поэтому при составлении проекта ей уделяется максимальное внимание

Вид применяемого фундамента зависит от грунта. К примеру, при возведении многоэтажного здания может потребоваться подсыпка песком или гравием. Основные работы на этой стадии — заливка бетона, способного выдержать высотное сооружение.

Строительство внешних стен

Продолжительность и сложность этого этапа зависит от выбранной технологии. Вариантов предостаточно — возведение здания из кирпича, применение ж/б панелей или строительство по монолитной технологии. Последний вариант пользуется наибольшим спросом из-за простоты, надежности и высокой скорости возведения.

Подвод коммуникаций

Как отмечалось выше, траншеи под коммуникации готовятся еще на стадии земляных работ. На этом этапе производится укладка элементов газо-, водо- и электроснабжения. Здесь же выполняются работы по подводу канализации и других инженерных сетей.

Обустройство крыши

Объем и сложность работ зависит от выбранного типа кровли. Современные многоэтажные дома часто имеют эксплуатируемый тип крыши с возможностью обустройства наверху зимнего сада. Это, в свою очередь, повышает стоимость строительства.

Завершающие этапы

На завершающей стадии выполняются следующие работы:

Создание внутренних перегородок — разделение дома на квартиры с учетом составленного ранее проекта, а также оснащение здания лифтами.
Монтаж окон и установка металлических дверей в квартирах будущих жильцов.
Обустройство внутренних коммуникаций — монтаж электрической проводки, канализации, систем водо- и газоснабжения, установка счетчиков на воду и газ.
Стяжка пола. В процессе работ применяется песчано-бетонный состав, а после заливки производится выравнивание поверхности.
Внутренняя отделка — бывает черновой и финишной. Многие строительные компании продают жилье с черновой отделкой, что позволяет снизить стоимость на квартиры. Если застройщик выполняет полноценный объем работ, в полученную недвижимость можно сразу заселяться, но и цена будет выше.
Внешняя отделка — обработка фасада, а также ремонт помещений общего пользования. При продаже квартир с черновой отделкой помещения общего пользования (холл, подъезд, лестничные площадки) должны быть полностью готовы к эксплуатации.

Плюсы и минусы дома 1-335 первого поколения

Достоинства

два окна в одном помещении в угловых квартирах, что увеличивает обзор и освещенность помещений;
наличие тещиной комнаты (кладовки) в трешках;
есть встроенные шкафы в одно и 2х комнатном жилье;
срок эксплуатации разный некоторые сносят, а некоторые ремонтируют;
наличие встроенных шкафов.
присутствуют кладовые в некоторых двушках и трешках.

Недостатки

узкие и тесные прихожие, неудобные для установки шкафа;
маленький метраж кухни;
по 2 окна в одном помещении в угловых помещениях – это неудобно при расстановке мебели;
лифт не предусмотрен;
проходная комната в некоторых трешках и двушках;
присутствуют колонны практически во всех помещениях;
совмещенные санузлы во всех квартирах;
ригели под потолком помещений;
есть вероятность течи межпанельных швов.

Готовый проект 15-ти этажного, трехподъездного, многоквартирного жилого дома

Описание готового проекта многоквартирного жилого дома МКД 9.1

Здание запроектировано как 4-секционный 9-10 этажный объем со встроенными предприятиями обслуживания населения, помещениями офисов. Встроенная часть занимает 1 этаж. Объем здания имеет П-образную форму. Входы в жилые образования расположены со стороны двора. Главные входы в общественные помещения расположены со стороны красной линии. Все квартиры предназначены для посемейного заселения, комнаты в квартирах не проходные, санузлы раздельные и совмещенные. В каждой секции предусмотрены лифты для подъема людей и грузов (грузопассажирские Q=630 кг, скорость 1,6 м/с). Система управления – одиночная, смешанная собирательная при движении вниз. Мусороудаление в жилых домах осуществляется при помощи вертикальных мусоропроводов и поэтажных приемных клапанов, камеры мусоросборников расположены на отметках входов в подъезд.

Технико-экономические показатели проекта МКД 9.1

Площадь застройки	2577,65	м2
Этажность	9-10	эт
Площадь жилого здания	16592,30	м2
Общая площадь квартир	14152,24	м2
Жилая площадь квартир	7366,18	м2
Строительный объем (жилая часть)	72604,7	м3
Строительный объем (встроенная часть)	13414,02	м3
Количество квартир	288	шт
1-комнатных	162	шт
2-комнатных	92	шт
3-комнатных	34	шт
Полезная площадь встраиваемых помещений	1676,6	м2
Общая площадь встраиваемых помещений	2056,77	м2

Фасады здания разработаны с лоджиями. Отделка цоколя, боковых поверхностей крылец – штукатурка с рустовкой под естественный камень. Покрытие крылец входов в общественные помещения – керамогранит. Наружные стены общественных помещений (кроме помещ. ТСЖ) облицовываются керамогранитом серого цвета. Внутренние вертикальные поверхности лоджий окрашены полимерным составом. Остекление лоджий (тонированное в массе стекло) квартир принято на всю высоту этажа с устройством металлического ограждения на высоту 1200 мм вдоль внутренней поверхности остекления, а так же с экранами. Остекление всех лоджий и окна с переплетами из ПВХ. Окна встроенных помещений из ПВХ, цвет переплетов — белый. Окна, балконные двери из ПВХ. Подоконные сливы окрашиваются порошковым напылением в заводских условиях. Наружные двери входов в жилье окрашены порошковым покрытием в заводских условиях. Наружные двери входов в встроенные помещения – алюминиевые, окрашенные в заводских условиях.

В 9-ти этажном многоквартирном жилом доме запроектированы следующие встроенные нежилые помещения:

промтоварный магазин;
магазин строительных материалов;
салон красоты;
помещения ТСЖ.

Назначение встроенных нежилых помещений может быть изменено по пожеланию клиента.

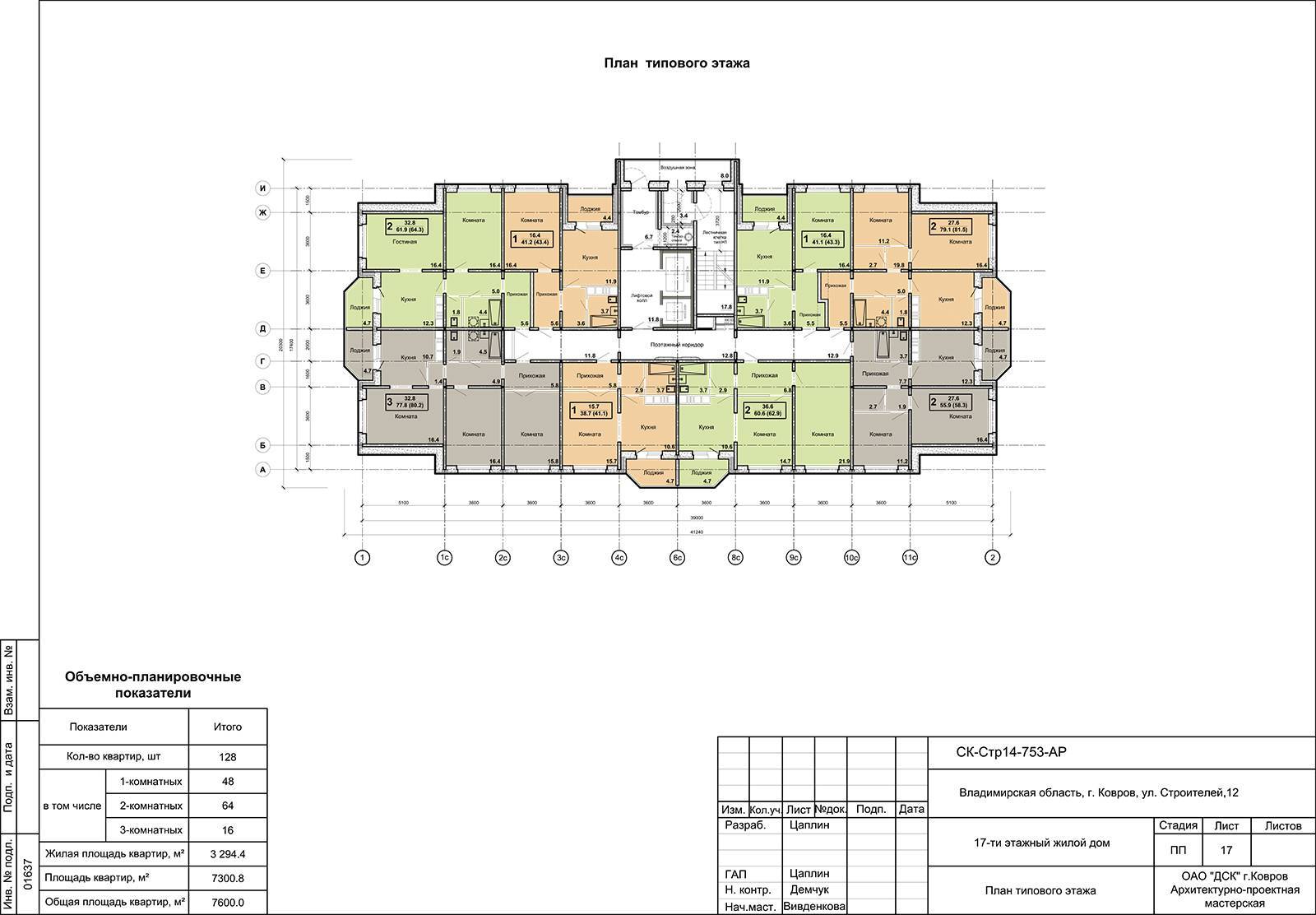

План типового этажа девятиэтажного дома Секция «Г»

Благоустройство территории 9 этажного жилого дома со встроенными помещениями предусматривает устройство проездов, тротуаров, площадок для отдыха и хозяйственных нужд жильцов дома, обслуживающего персонала встроенных предприятий общественного назначения.

Данный типовой проект девятиэтажного дома имеет возможность реализоваться в одно-, двух-, трех-, пятисекционном исполнении. Каждую типовую секцию многоквартирного 9-ти этажного жилого дома можно блокировать в жилые многосекционные дома. Типовой проект привязывается к любому климатическому району РФ и успешно реализуется в социальных программах.

Возможные корректировки типового проекта:

приведение площадей, количества комнат и квартир в соответствие требованиям заказчика;
приведение планировки помещений к нормам инсоляции;
исключение мусоропровода;
замена материала стен, перегородок, наружной отделки фасада, утеплителя;
замена стропильной крыши на плоскую крышу;
приведение проектных решений в соответствие климатическим параметрам места строительства;
замена балконов на лоджии;
применение внутренней отделки эконом класса;
корректировка инженерных систем в зависимости от технических условий;
замена материала труб инженерных коммуникаций, замена приборов отопления;
приведение вентиляции и электроснабжения под установку электрических плит;
прочие.

Корректировка типового проекта осуществляется на основе технического задания заказчика и оплачивается отдельно.

Реальность и перспективы

Устаревшее законодательство мешает развитию многоэтажного каркасного домостроения в России. По законам РФ строительство домов из дерева, высота которых превышает пять метров, а площадь 500 кв. м, запрещено. Такие же ограничения существуют и в некоторых странах Европы.

Что мешает развитию деревянного домостроения

К примеру, в Финляндии нельзя строить деревянные здания выше трех этажей. В Австрии запрещено строительство деревянных строений выше шести этажей. Однако специалисты в этой сфере не теряют надежду, что в России в скором времени этот вопрос решится.

Многие компании сегодня уже интересуются, как строить многоэтажные дома из дерева, но на этом часто вопрос заканчивается. Ассоциация деревянного строительства может оказать поддержку таким стараниям, но для этого нужно обращаться за помощью с уже готовым проектом на руках.

Глава Карелии отмечал, что регион может стать пилотной площадкой для начала массового деревянного домостроения. Имеется ввиду строительство большого комплекса многоэтажных домов. Много компаний сегодня занимаются лесозаготовкой и переработкой леса на территории Карелии. Однако к решительным действиям по строительству пока так и не перешли.

Екатерина Фурман отмечает, что работа по подготовке к строительству жилого комплекса на данный момент ведется. Однако для полноценного строительства необходимо преодолеть определенные трудности, в том числе и экономического характера. Поэтому сложно сказать, когда именно начнутся строительные работы.

Успешные проекты

Пока в РФ только размышляют над перспективой домостроения с применением деревянных материалов, архитекторы стран мира поражают достижениями в этой сфере. Один из примеров – разработка японского архитектора Шигеру Бана. Он смог построить семиэтажное здание издательства Tamedia, площадь которого составляет 1000 кв. м. Несущая конструкция – система из деревянных столбов. Детали склеены, а потом обработаны на фрезерном станке с точностью до миллиметра.

Архитектор из Канады создал проект дома в 30-этажей под названием Tall Wood. В этом строении учтены все недостатки построенных до этого деревянных высоток. Для сборки основной конструкции небоскреба будут использовать специальные ламинированные балки из дерева, склеенные и спрессованные под давлением. При этом сам архитектор считает, что это далеко не предел, а из дерева можно строить и более высокие здания.

Самые известные деревянные высотки в мире

На сегодняшний день лидирующие позиции в списке многоэтажных каркасных домов занимают Forté Building в австралийском городе Доклендс и Stadthaus в Лондоне.

Forté Building представляет собой жилой дом гостиничного типа в 10 этажей, построенный из деревянных панелей CLT.
Stadthaus – здание в 9 этажей, лестницы, пол и несущие стены которого выполнены из древесины.

Есть новости, что к 2023 году специалисты из скандинавской компании CF Moller Architects планируют построить в Стокгольме небоскреб высотой в 34 этажа. В то же время их коллеги из Чикаго уже планируют строительство башни из дерева, высота которой будет составлять 42 этажа. Эта башня задумывается как офисное здание. Целые кварталы из древесины будут возведены на территории Швеции, Италии и Финляндии.

По утверждению отечественных экспертов передовые технологии строительства многоэтажных домов из дерева используются и в нашей стране. Более того, все самые новые и эффективные материалы уже давно производятся на территории России. Эксперты опасаются только того, что население не примет такие эксперименты и новые проекты не получат поддержки.

Екатерина Фурман утверждает, что на сегодняшний день в Росси вопрос о строительстве многоэтажных каркасных домов из дерева не стоит. И вряд ли эта ситуация изменится в ближайшее десятилетие. Начинать такие проекты стоит со строительства многоквартирных домов. И первые шаги в этом направлении уже делаются.

Поэтажный план БТИ

Поэтажный план оформляется с помощью программных средств: «Полигон», «АИС БТИ», «Camtoprint», AutoCad.

Документ печатается в черно-белом формате, с использованием приема масштабирования и элементов условного обозначения. Содержание документа – 2 листа формата А4.

Отличие от кадастрового паспорта заключается в наличии более подробного плана квартиры, с указанием ее технических параметров:

высоты потолков;
конфигурации углов;
квадратуры жилых и вспомогательных помещений.

Специалисты также обозначают наличие незаконных перепланировок, которые обводятся в документы красной линией.

Документ содержит параметры каждого жилого помещения, с обозначением направлений несущих стен и перегородок. В экспликации жилых помещений обозначается расположение внутренних инженерных коммуникаций.

Технический паспорт БТИ содержит шифр проекта и дома, этажность частного дома или квартиры. Геометрические параметры помещения содержат номера, комнат, назначение и площадь помещений.

На квартиру

Поэтажный план можно получить при подаче заявления на признание многоэтажного дома аварийным или подлежащим сносу.

Экспликация прилагается с целью подтверждения износа коммуникаций, стен здания.

Описывается размер каждого помещения, тип перекрытий, особенности проведения коммуникаций. Необходимая информация предоставляется в табличной форме.

Поэтажный план на дом нужен для того, чтобы узаконить самовольную постройку. Двух- и трехэтажные здания требуют заключения специалиста о техническом состоянии здания, его планировки.

Для многоэтажного здания документ оформляется на каждый этаж – по заявлению собственника конкретной квартиры.

План содержит:

подробное описание структуры здания;
особенности расположения квартир;
поверхностное описание жилых помещений.

Экспликация

Экспликация представляет собой описание жилого помещения.

В документе:

указываются детальные изображения параметров жилья, балконов и вспомогательных помещений;
обозначается адрес жилья и его фактическое местонахождение – регион, муниципальный район и кадастровый округ.

Экспликация выдается только по заявлению собственника помещения или его представителя – по нотариально удостоверенной доверенности.

Образец экспликации к поэтажному плану можно скачать здесь.

Условные обозначения

Документ содержит ситуационный план масштабом 1: 10000 и с другими, изначально определяемыми, параметрами.

Указываются:

границы земельного участка (значок – прямоугольник);
наличие общественных сервитутов;
размерные линии;
точки поворота земельного участка, на котором расположено здание.

Специалисты также обозначают расположение точек врезки инженерных коммуникаций в центральную систему.

Штрихами и цифровыми подписями помечаются размеры жилого помещения.

Можно ли получить кадастровый паспорт в БТИ? Смотрите тут.

Подробности

Подготовительный этап к строительству многоквартирного дома

План типового многоэтажного жилого дома – ответственная и сложная задача. Работы будут начаты с кадастровых работ. Они проводятся кадастровой палатой, и как правило, это занимает до 1 месяца. Чтобы получать требуемые данные, заявитель должен собирать такой пакет документов:

Межевание документированного типа.
Решение представителей власти о том, чтобы предоставлять определенные земельные участки в частное владение.
Заявление.
Оплата по квитанции про документирование.

При получении документов, заявители должны по максимуму тщательно все изучать. Во всех экземплярах должны быть одинаковые данные, и каждому листу выписки присваивают уникальный номер порядка, который заверен профессионалом из кадастровой палаты. Готовка выписка содержит такие данные:

Номер по кадастру – уникальный номерной знак, который был присвоен определенному участку грунта, и по которому он в будущем будет проходить по всем спискам и архивам.
Название участка – обычно в такой строке просто указано «пользование землей».
Земельная категория – в определенных случаях стоит пометка «не установлено».
Площадь – данные берут из документации про постановление о внесенном межевании и уточнениях.
Цель предоставления.
Особенные отметки – тут уточняют всевозможные данные, к примеру, сведения про права заявителя.

На видео представлен образец кадастровой выписки

Как применяемый материал воздействует на проектирование дома

Как уже было сказано выше, технический план дома со множеством квартир может быть составлен грамотными мастерами из любых серьезных и давно популярных на рынке услуг компании проектирования. Но перед тем, как обращаться к мастерам, следует определиться с тем, какие материалы будут применены при строительстве. От этого будет много зависеть. При процессе строительства можно применять всевозможные строительные материалы, отличающиеся по размеру, весу, характеристикам тепловой изоляции и множеством остальных. По этой причине план девятиэтажного дома из ж/б плит будет сильно отличаться от плана аналогичного здания, но из кирпичей.

Итак, как же планировка квартир и зданий будет зависеть от применяемых материалов? железобетонные плиты обладают строго нормированными габаритами, оптимальными по весу, прочности и качествам тепловой изоляции. по этой причине проектировщикам требуется отталкиваться от существующих данных, образуя проекты домов с исключительно нормированными габаритами.

Чуть проще обстоят дела при составлении проекта здания из кирпичей, будь до 3-х или 9-ти этажный дом. И хотя бы размеры кирпиче строго нормированы, его малый размер в сравнении с плитами даст куда больший простор для фантазии.

И монолитные дома, у которых большие сроки строительства (в сравнении с панельными), а также не самые лучшие технические параметры (в сравнении с кирпичными) дают самый большой простор для проектирования. Длина и толщина стен может зависеть лишь от степени материальной прочности, а значит, но требуется подгонять каждый сантиметр под материальные требования.

Требуется ли платить за план-проект

План многоэтажного жилого дома часто заказывали строители и после дублировали его 5-9 раз, чтобы получилось многоэтажное здание. Естественно, что это вовсе недопустимо. Дело в том, что нагрузки на основание и несущие конструкции пятиэтажного и одноэтажного здания сильно отличаются. И халатное отношение вместе с ужасным мастером и желанием свести к минимуму траты, часто приводит к ужасной трагедии. Далее представлено обучающее видео о создании домового плана или квартиры. По этой причине, если вы интересуетесь планировкой квартир в 5 этажей из кирпичей, которые размещены в средней полосе РФ, следует заказывать именно такой проект у профи. Да, потребуется отдавать большую сумму, но после вы будете уверены, что качественны выстроенный по таким проектам дом сможет выстоять десятки лет.

Расстановка мебели в хрущевке серии i-335

Строительная серия 1 335 отличается тесными коридорами. Длина и ширина которых не позволяет поставить шкаф, поэтому приходится воспользоваться вешалками.

Грамотный план по обустройству мебелью – это важный нюанс обстановки малометражного жилья. От этого зависит комфорт и уют в жилье.

Как поставить мебель на схеме квартиры i335 можно посмотреть на чертежах ниже.

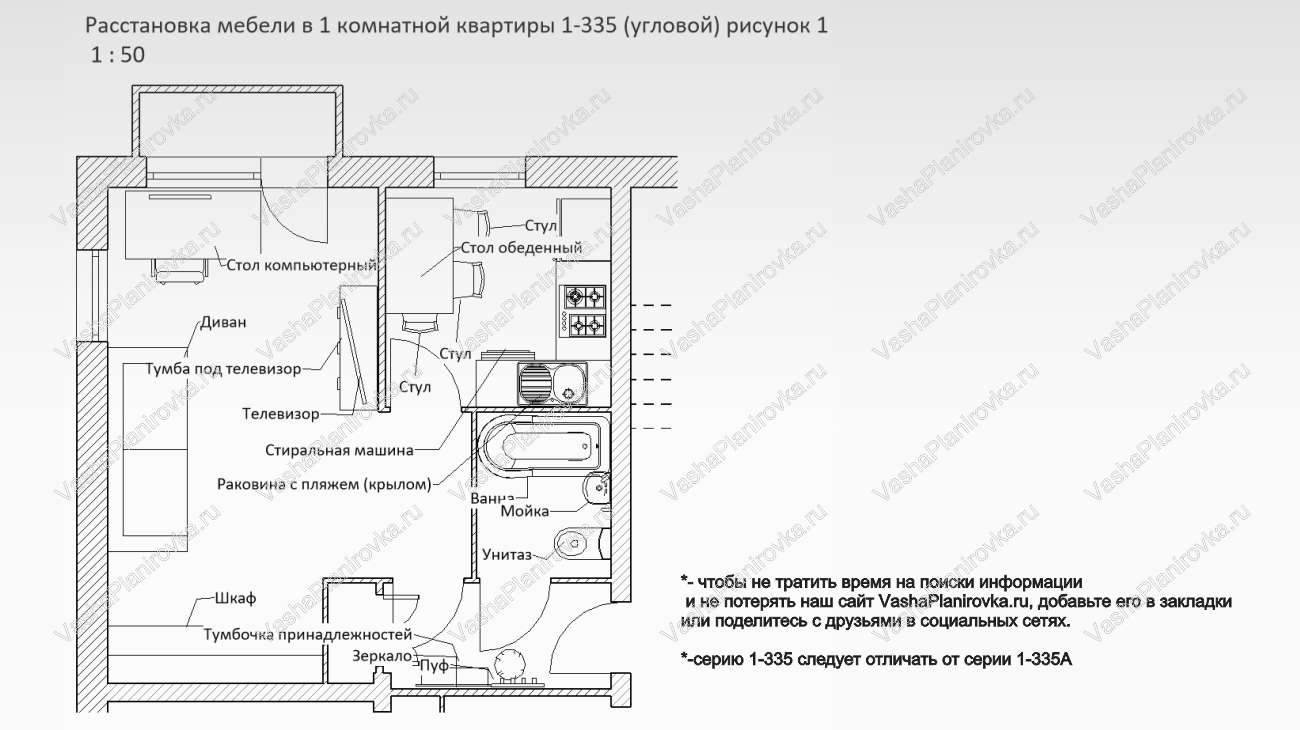

План расстановки мебели в 1 комнатной квартире i-335 (угловой)

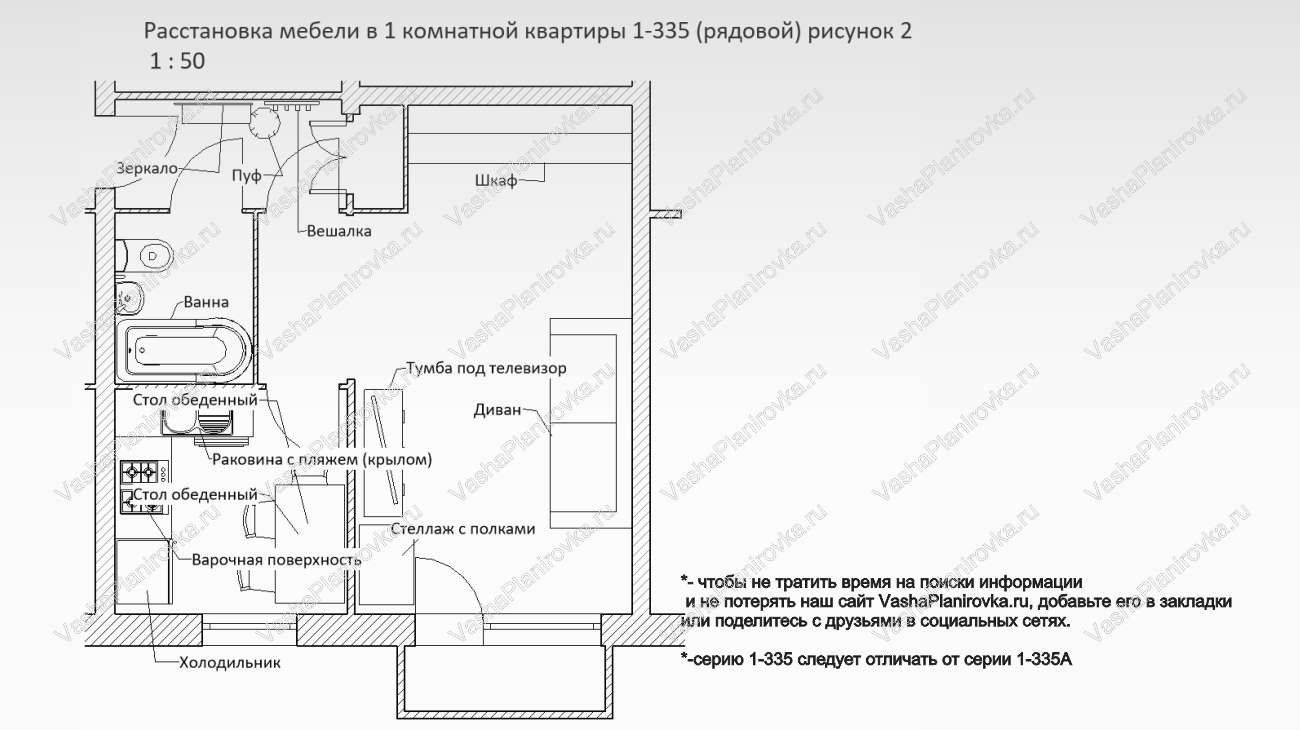

i-335 обстановка мебелью однушки (рядовой)

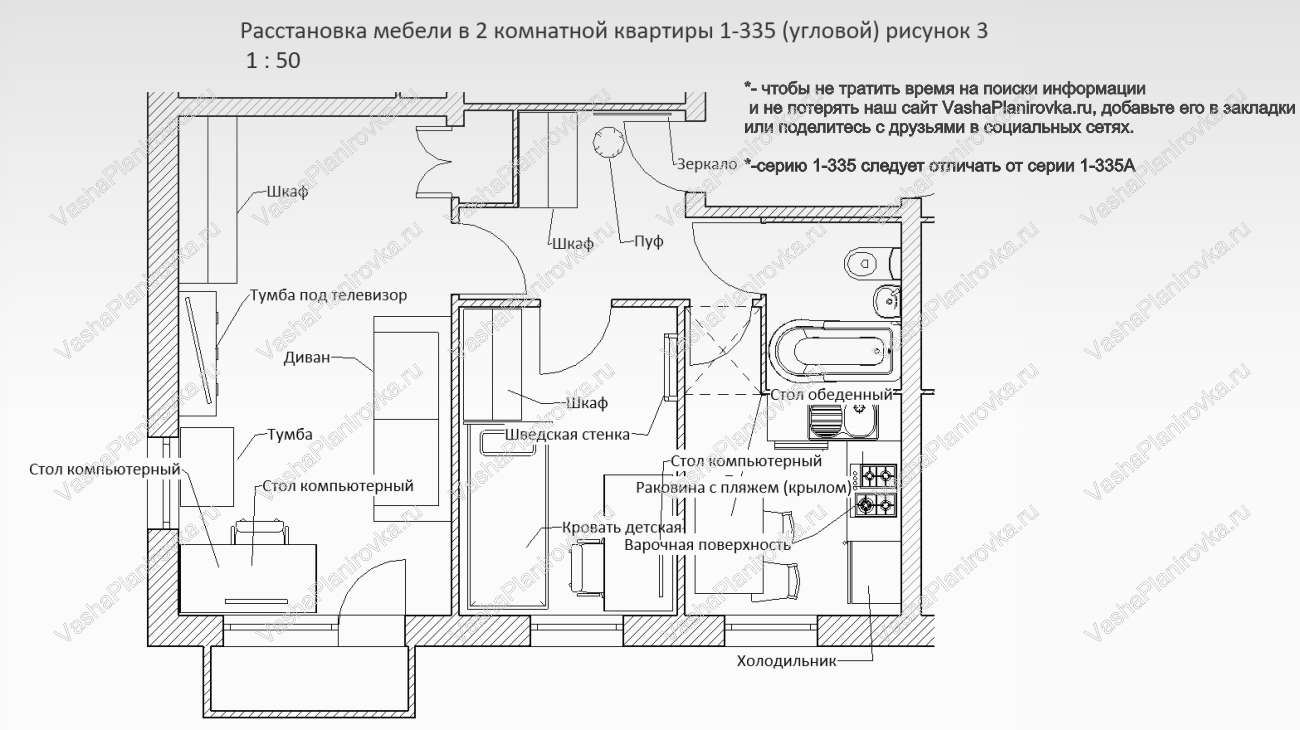

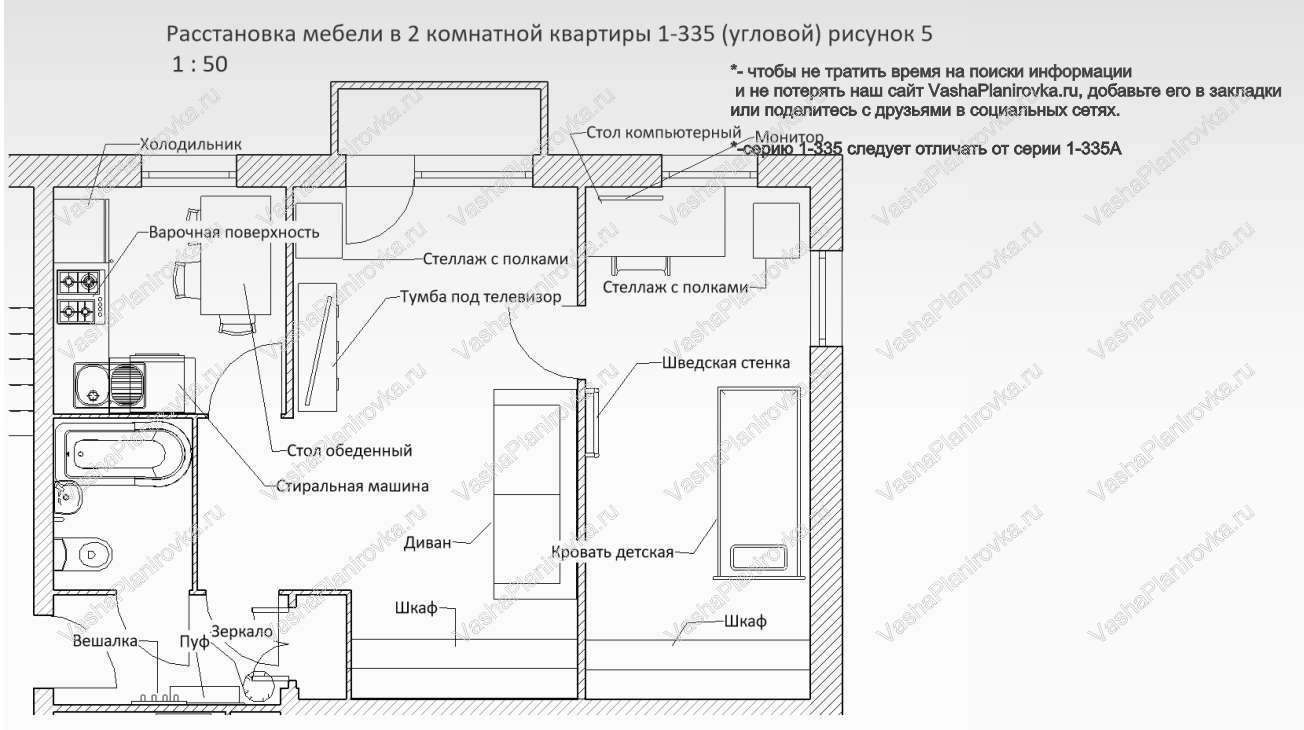

Схема обстановки 2 комнатной квартиры (1-335) угловой

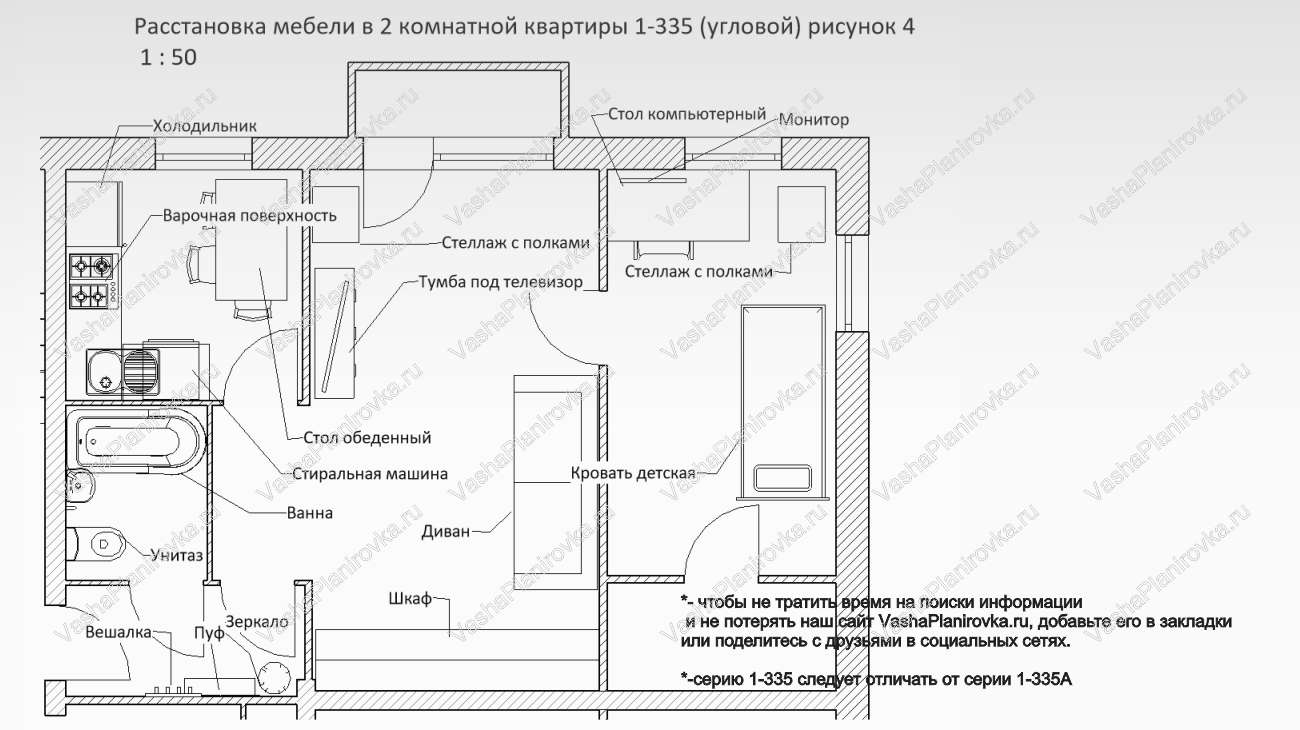

i 335 обстановка квартиры двухкомнатной угловой

I-335 обстановка мебелью двушки угловой

Двушка i-335 с расстановкой мебели (линейная)

I 335 2х комнатная квартира с расстановкой мебели (центральная)

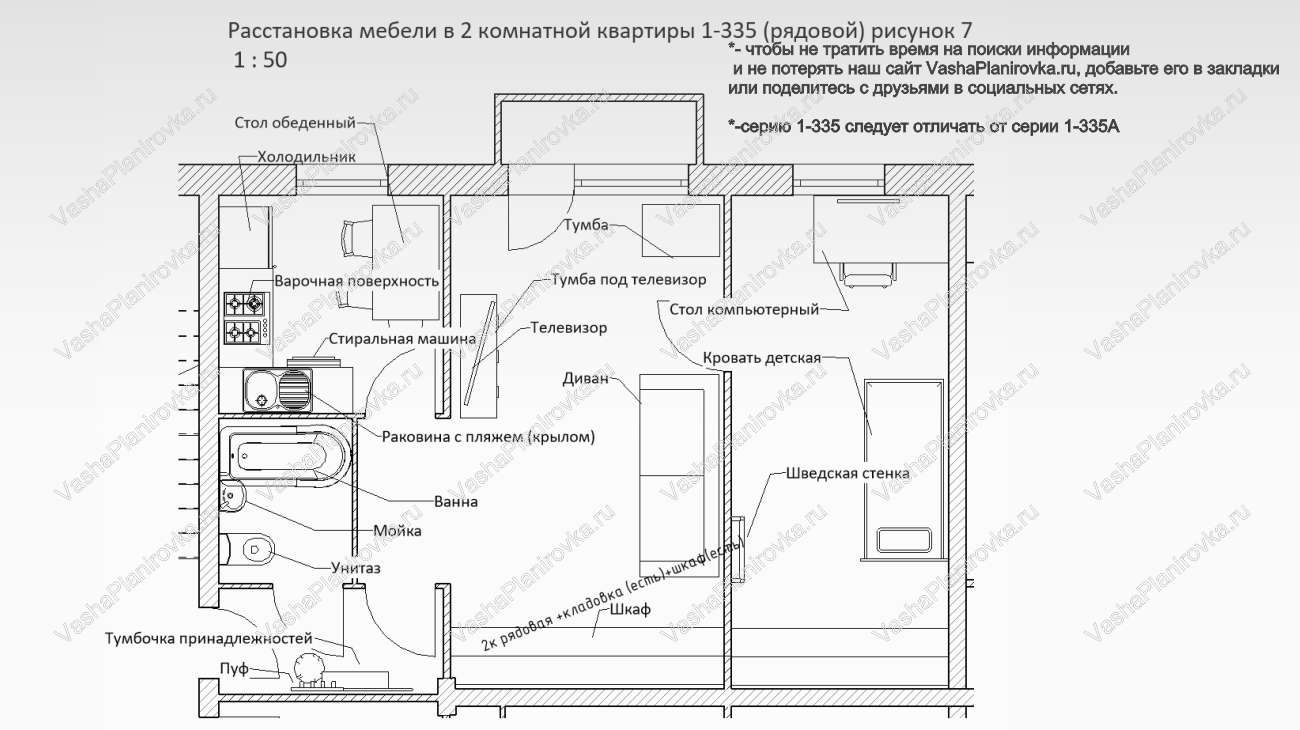

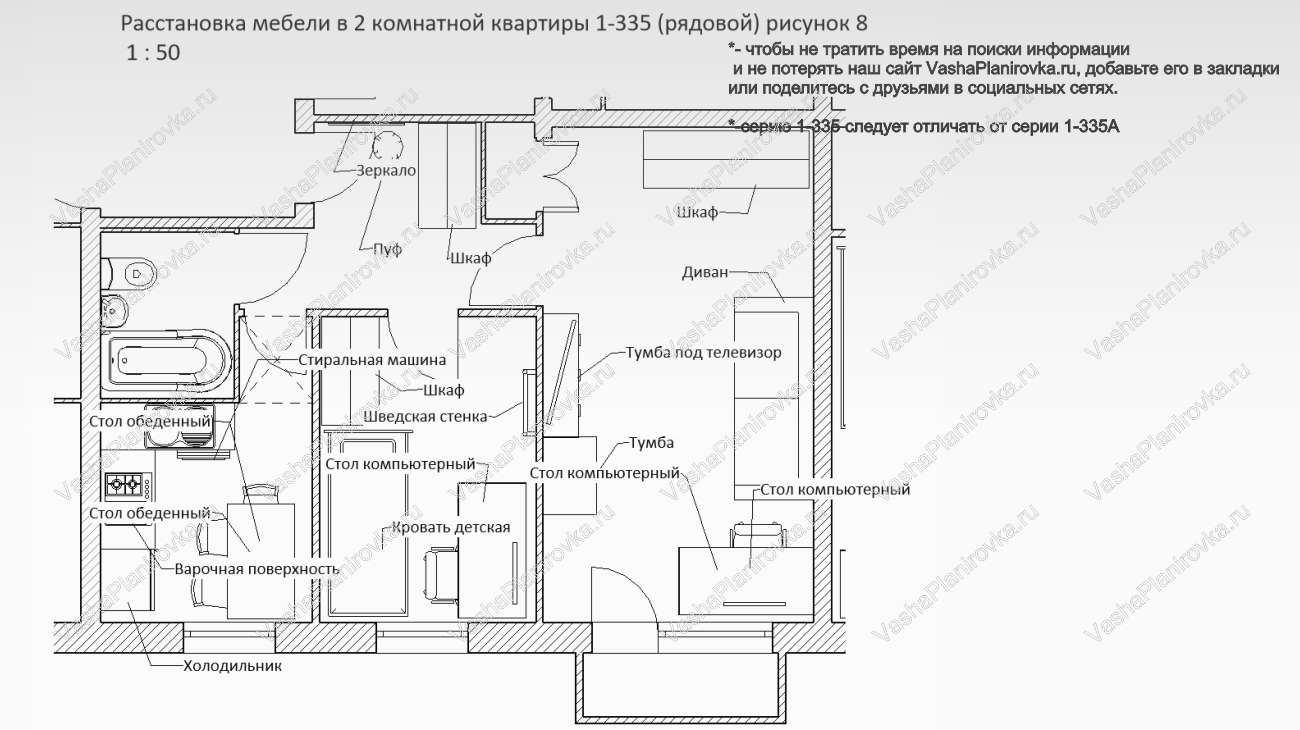

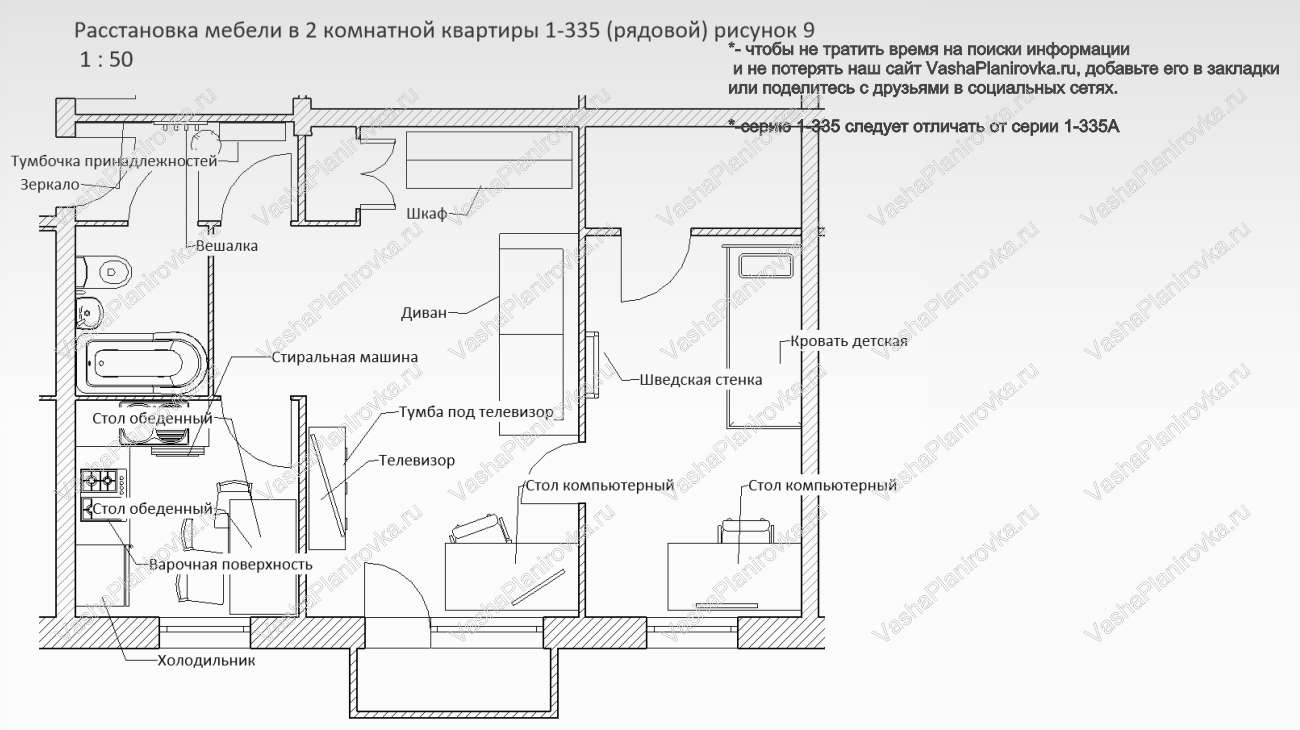

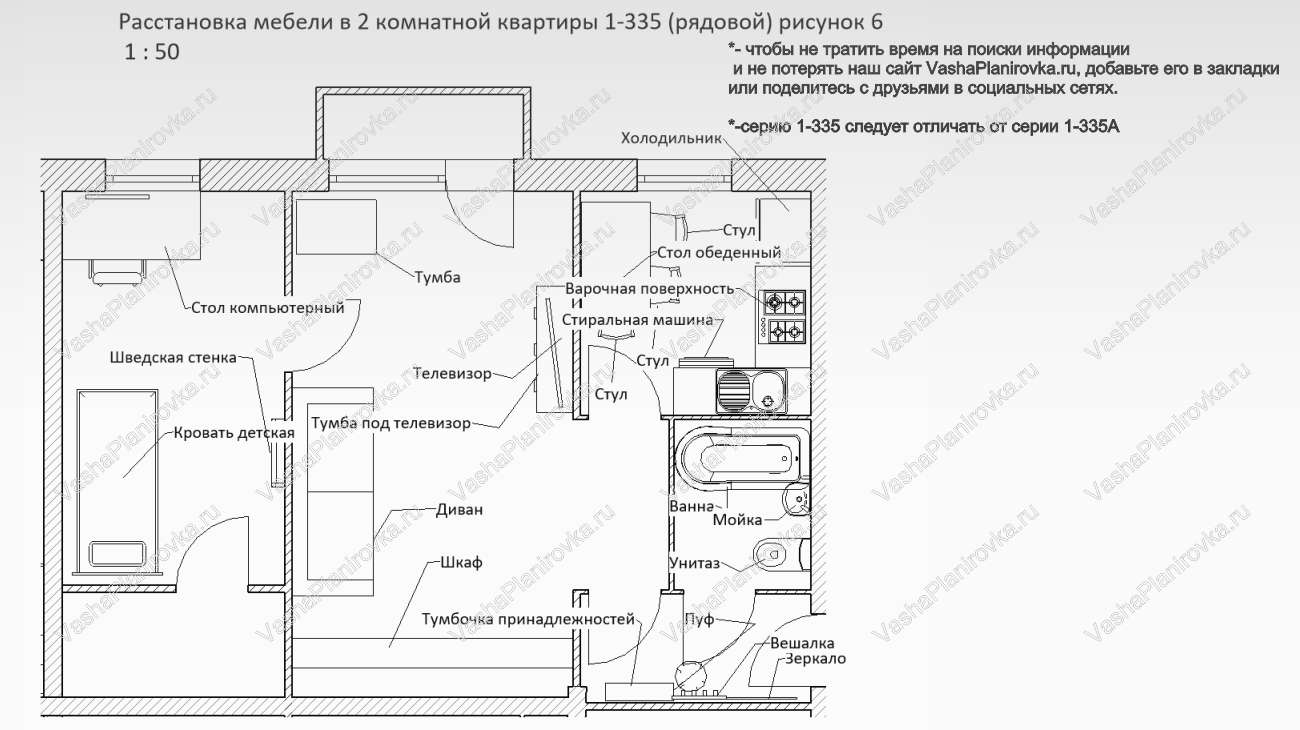

И-335 обстановка мебелью двушки рядовой

Хрущевка И-335 2 комнатная квартира меблировка

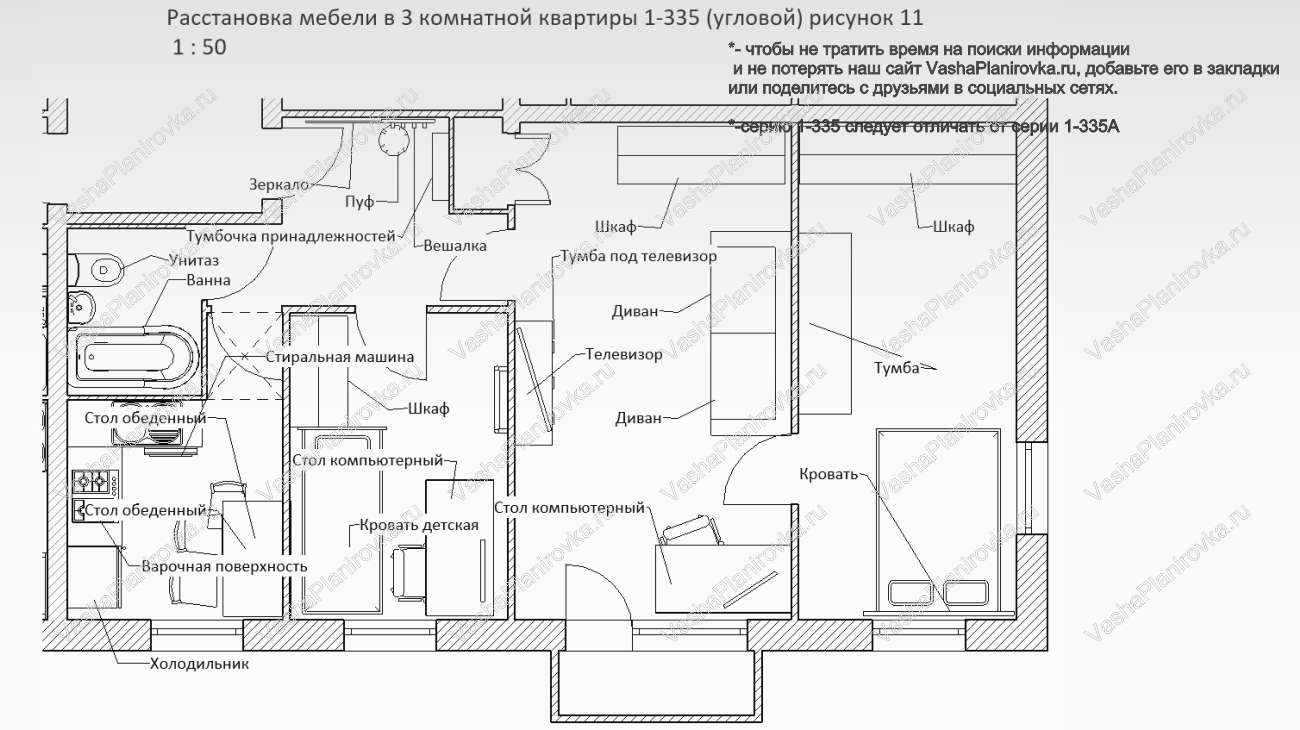

И-335 расположение мебели в трешке угловой

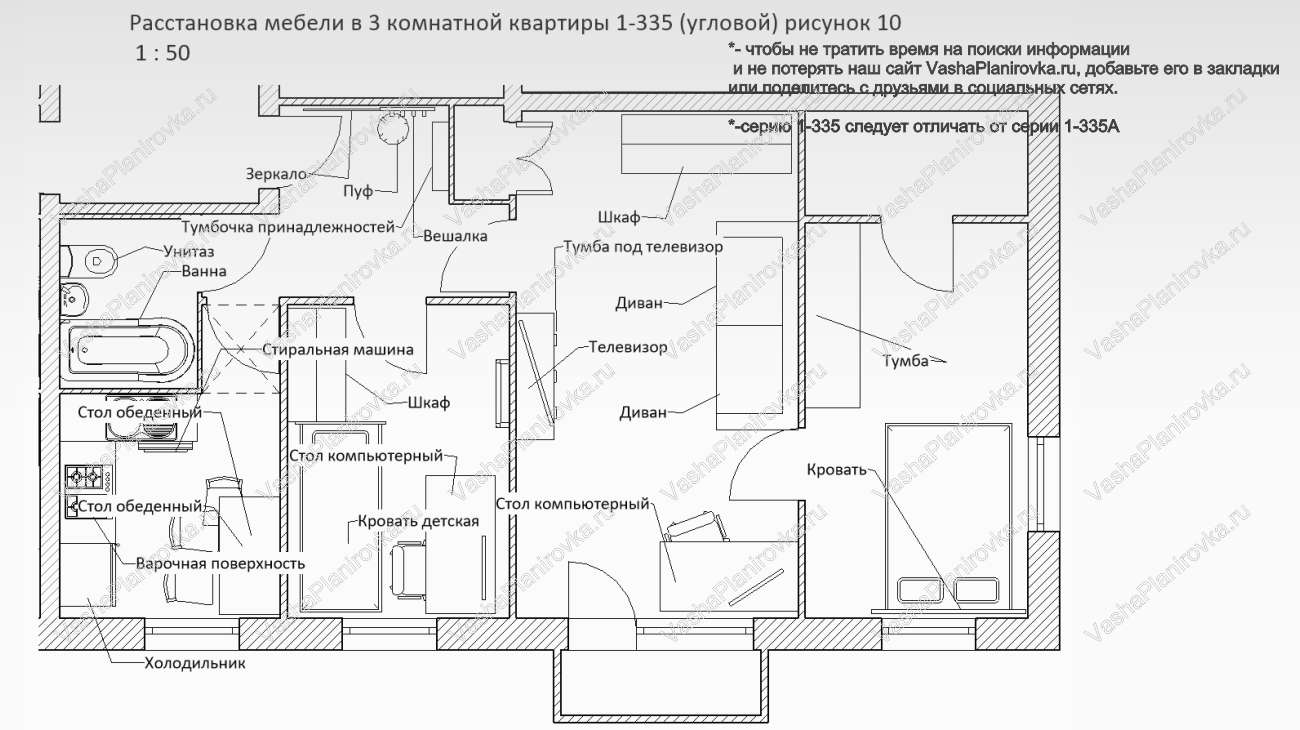

1 335 план мебели в трешке угловой

Обустройство мебелью трешки i -335 (распашонки)

i 335 й серии размещение мебели в 3 х комнатной квартире (в центре)

1 335 панельный дом меблировка трехкомнатной квартиры (центральной)

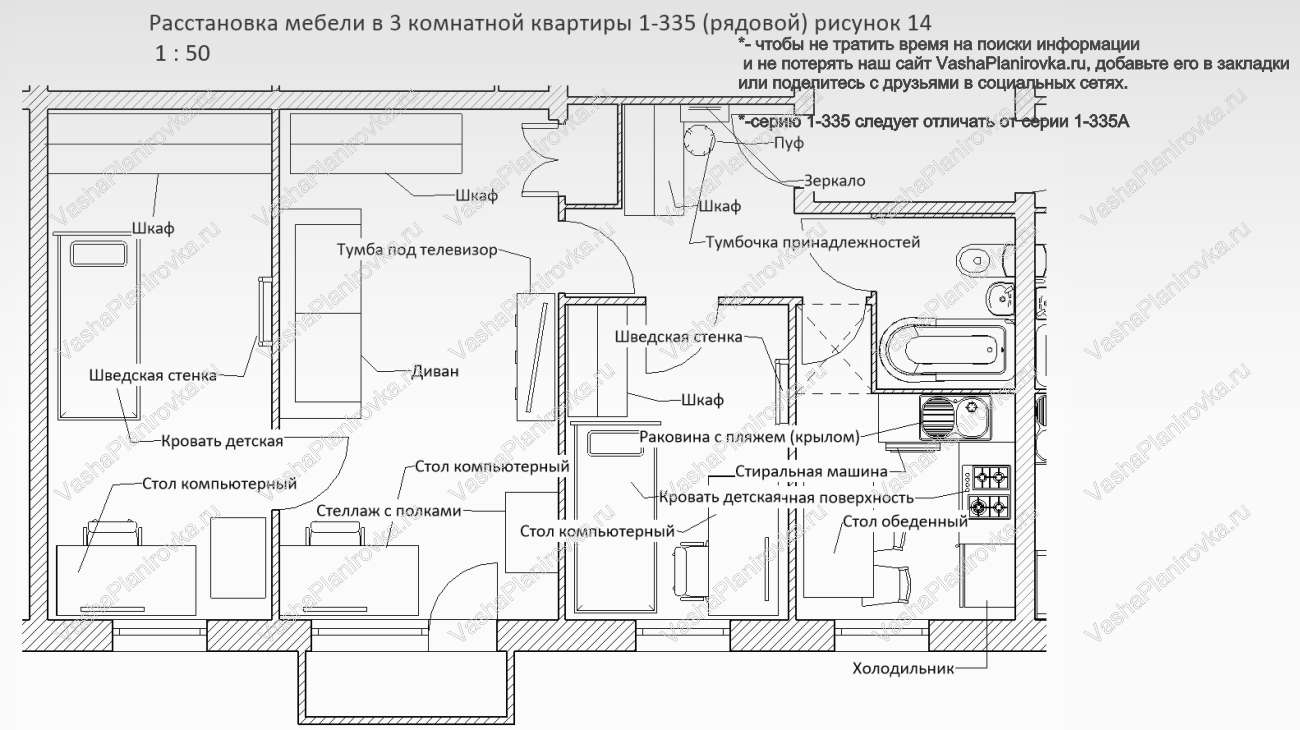

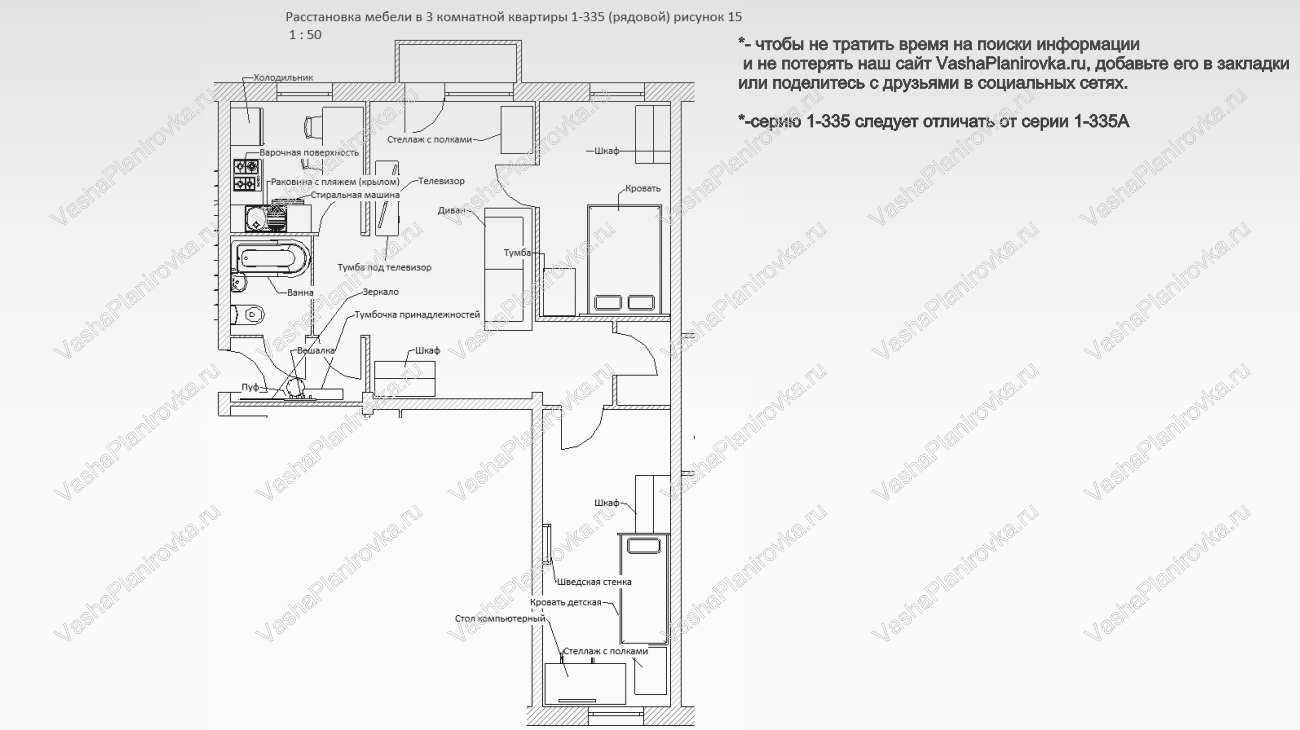

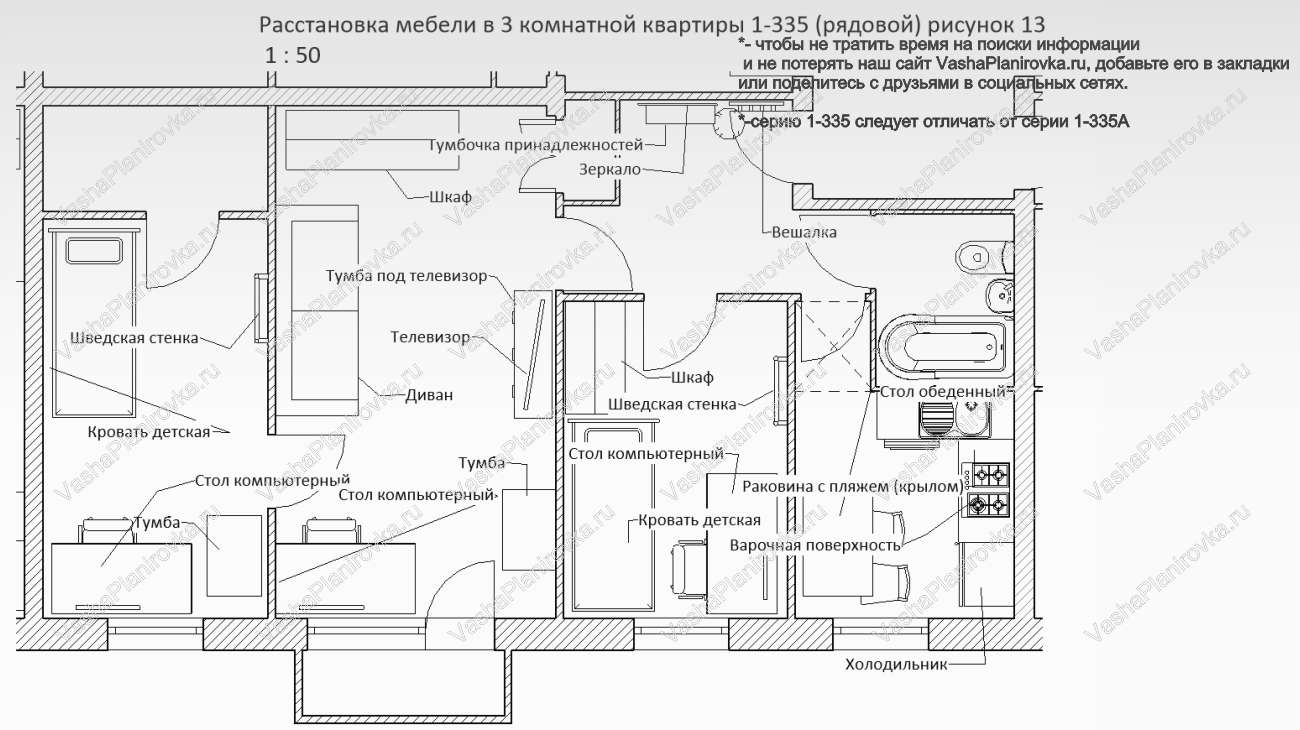

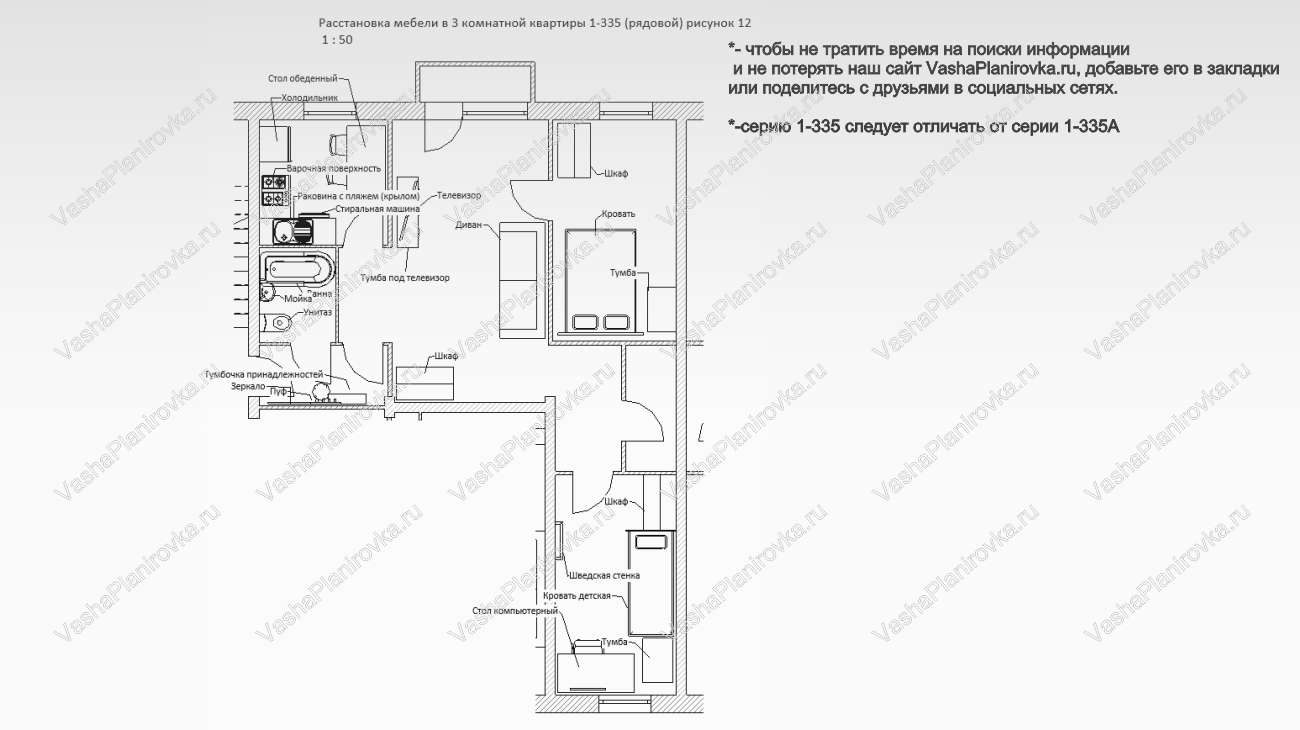

i 335 обстановка мебелью трехкомнатной квартиры (распашонки) рядовой

Монолитное строительство

Тип застройки основан на заливке здания бетонной смесью непосредственно на строительной площадке

Одна из самых новых технологий – монолитное строительство жилого дома. Тип застройки основан на заливке здания бетонной смесью непосредственно на строительной площадке. Стоимость работ высокая, трудозатраты также высоки, поэтому чаще всего применяется монолитно-панельное строительство, где застройка производится посредством готовых монолитных ж/б плит, изготовленных заводским образом. Рассматривая монолитную технологию, стоит уточнить, что все процессы производятся только в сезоны с теплой температурой, в случае осадков работа останавливается. Крайне необходим подробный план проводимых работ, так как любое отступление от процесса, задержка или неверный выбор марки цемента грозит нарушением технологии, в результате чего застройщик получит непрочный дом, требующий постоянных доделок.

Этапы строительства:

Подготовка площадки, обустройство фундамента заглубленного типа;
Монтаж арматурного каркаса;
Монтаж опалубки;
Заливка бетонной смеси;
Прогрев бетона для лучшего схватывания в случае снижения температуры окружающей среды;
Демонтаж опалубки;
Обустройство межэтажных перекрытий;
Монтаж кровли;
Внешняя отделка.

Бетонные составы отличаются высокими показателями изоляции, энергоемкости, поэтому строение не потребует дополнительных работ по укладке гидро-, тепло-, звукоизоляции

Преимущества монолитного строительства:

Свободная планировка;
Индивидуальность конфигурации зданий;
Гладкость всех стеновых и потолочных панелей, из-за чего стадия отделки сокращается до минимума;
Повышенная сейсмостойкость строений.

Недостатки монолитного строительства:

Применение высококвалифицированного труда;
Высокая цена строительства зданий;
Малое использование технологии.

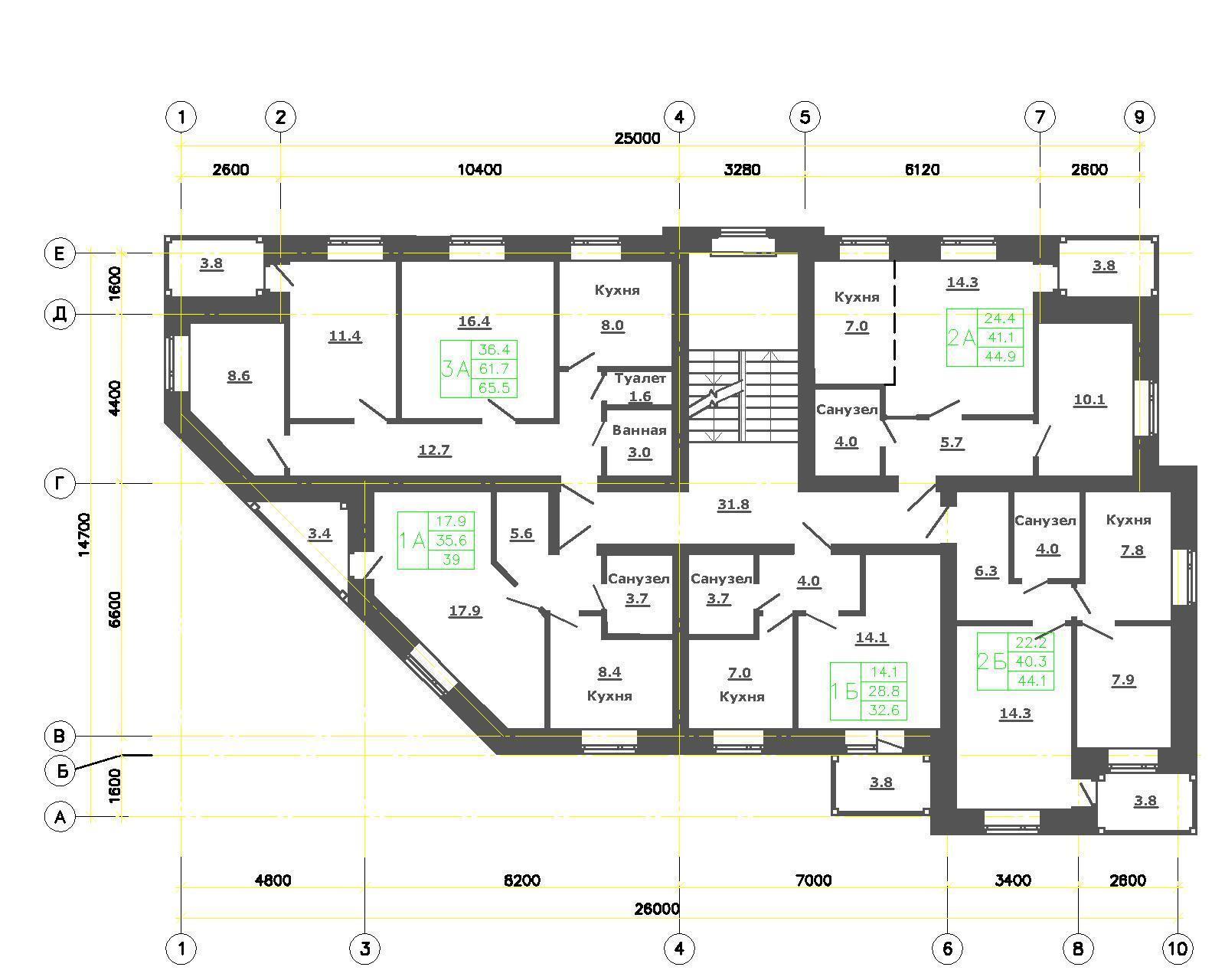

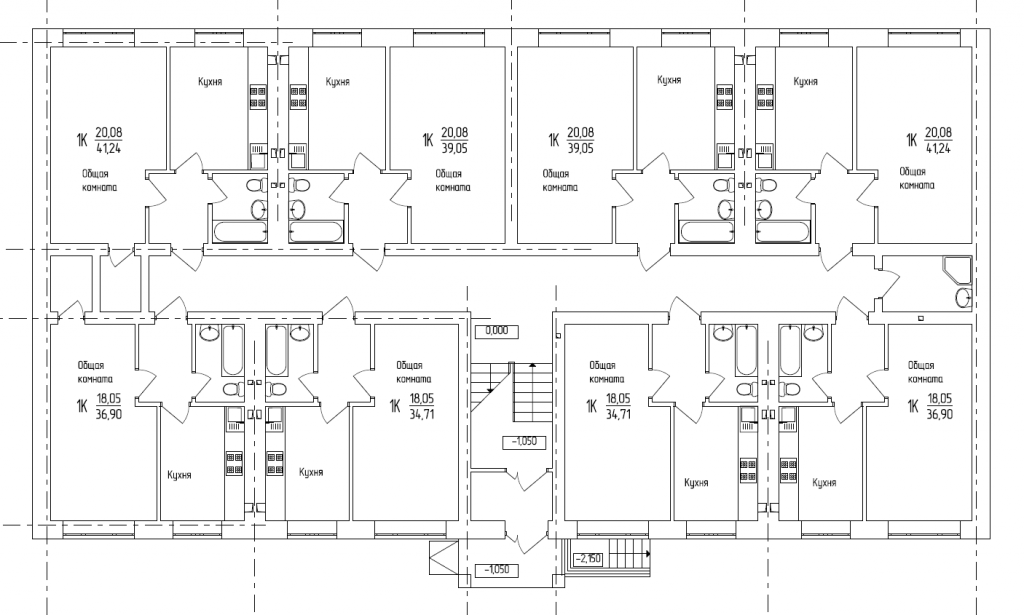

План многоэтажного жилого дома с размерами
