Назначение и особенности конструкции

Не все пользователи знают, что такое коллектор канализации. При этом, большинство людей имеет примерное представление об общем строении системы. Незнаком сам термин, определение элемента.

Сам термин обозначает подземный трубопровод или канал большого размера. Иногда в коллекторы помещают целые реки. Например, помещение под землю реки Неглинной в Москве.

Канализационный коллектор — это основной трубопровод, по которому стоки перемещаются от участков слива до систем очистки. Его длина может составлять несколько километров или ограничиваться считанными метрами. В зависимости от размеров, для строительства используются готовые трубы или строительные материалы:

• кирпич;
• железобетонные блоки или монолитная отливка.

Использование кирпичной кладки в настоящее время прекращено из-за низкой скорости сборки. Строительство канализационных коллекторов требует высокой скорости, поэтому используют сборные каналы из железобетонных колец, или производят заливку прямо на месте. Однако, современные системы строят из готовых пластиковых элементов. Они превосходят все альтернативные варианты по скорости сборки, долговечности, устойчивости к воздействию воды и агрессивных веществ. Во время реконструкции старые системы часто заменяют на новые пластиковые каналы.

Коллектор канализации обычной городской системы не имеет слишком больших размеров. Его сечение обеспечивает пропускную способность городской сети с учетом коэффициента запаса на случай увеличения числа пользователей. Для устранения засоров и пробивки пробок по всей длине устанавливают коллекторные колодцы. Они обеспечивают доступ для проведения ремонтных работ. Кроме этого, колодцы ставят в узлах или на точках поворота линии. На дне колодцев устанавливают желоба, соединяющие входной и выходной патрубки. Они выполняют направляющую функцию, способствуют сохранению энергии потока.

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

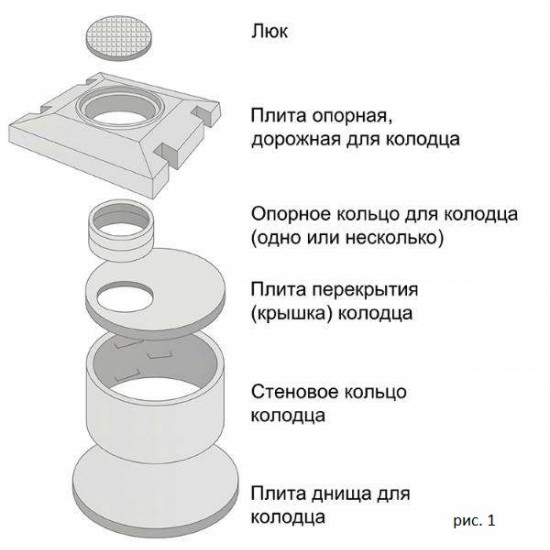

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Впрочем, многие приобретают уже готовую крышку с люком

В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете. Однако в продаже можно найти также красные и желтые варианты

Однако в продаже можно найти также красные и желтые варианты.

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

• чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
• стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
• алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.

Следует отметить, что не каждая дождевая канализация содержит непременно все эти компоненты, однако из них можно соорудить эффективную систему любого уровня сложности.

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

• Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
• Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
• Ставить ЛОС на дистанции в 10 м от речек и ручейков;
• Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

Разновидности

Установка точечной ливневки своими руками

Чтобы ливневка вокруг дома работала верно, необходимо внимательно следить за последовательностью и качеством действий при ее обустройстве. Перед созданием конструкции стоит выполнить расчет ливневки. Первым делом устанавливаются воронки, которые чаще всего называют дождеприемниками. Устанавливать воронки нужно там, где стекает вода, собранная водостоком, находящимся на крыше здания. Для установки дождеприемников необходимо подготовить маленькие углубления.

Из трубы вода поступает в коллектор, который является специальным резервуаром, обеспечивающим временное хранение ливневых стоков (про

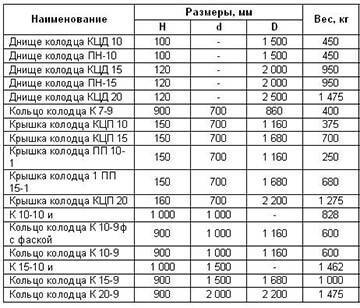

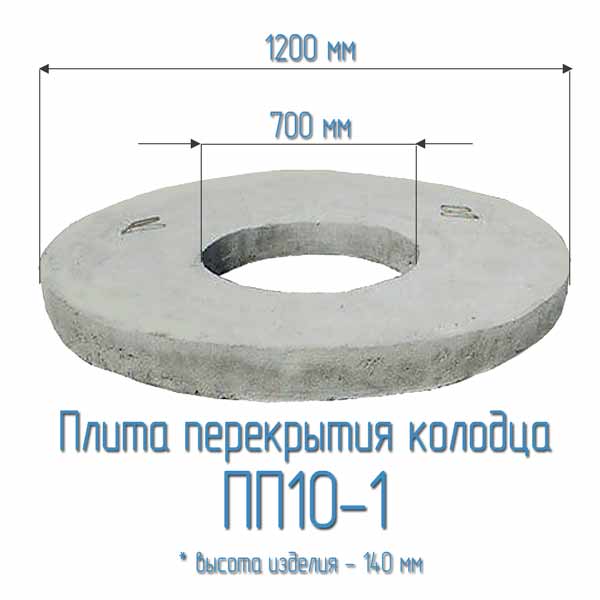

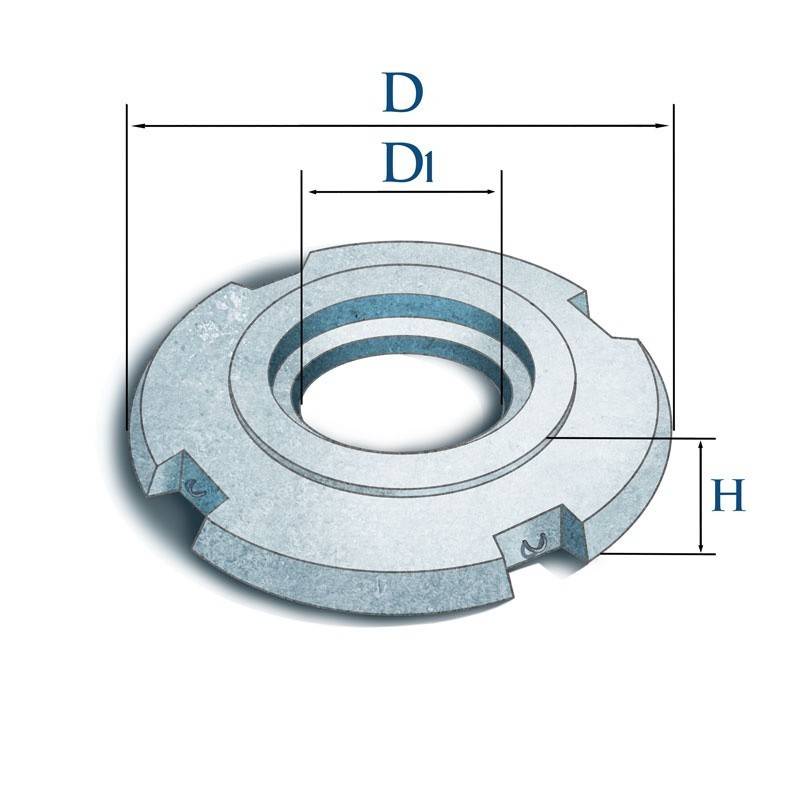

Технические требования

Основание изготавливается из прочного армированного бетона, марка которого должна быть не ниже М-200. Он обязан соответствовать таким техническим требованиям:

• Коррозийная стойкость и класс водонепроницаемости W4.
• Армирование – сталь В-1.
• Прочность на сжатие – В.
• Удельная эффективная активность до 370 Бк/кг.
• Морозоустойчивость – не меньше F50. Должен быть рассчитан на более 100 циклов заморозки/разморозки.

Также предусматривается ГОСТ на соблюдение технических требований. Согласно ему, изделие должно соответствовать определенной прочности, устойчивости и жесткости к трещинам.

Конструкция и преимущества стеклопластиковых коллекторов дождевой канализации производства компании «Флотенк»

Компания «Флотенк» для производства ливневых коллекторов использует такой композитный материал, как стеклопластик. Именно благодаря его отличным характеристикам эти емкости как нельзя лучше выполняют возложенные на них задачи.

Прежде всего, следует сказать, что коллекторы из стеклопластика для сбора дождевой воды по своим прочностным характеристикам, устойчивости к статическим и динамическим механическим нагрузкам существенно превосходят те, что выпускаются другими фирмами из пластмасс (как правило — полипропилена), и почти не уступают металлическим.

Эти коллекторы имеют совсем небольшую массу, что облегчает их транспортировку, погрузочно-разгрузочные работы, а также монтаж. Одной из особенностей и одновременно преимуществ стеклопластиковых ливневых канализационных коллекторов является то, что они имеют практически идеально гладкую внутреннюю поверхность, отложения на ней образуются очень медленно, и поэтому очищать стенки емкостей нужно достаточно редко

Что касается такой важной характеристики, как срок эксплуатации, то он у этих резервуаров чрезвычайно длителен, и измеряется несколькими десятилетиями

Купить или заказать коллекторы для «ливневки» из стеклопластика именно в компании «Флотенк» имеет смысл еще и потому, что они предлагаются по очень выгодной цене. Эта фирма сама их и разрабатывает, и изготавливает, поэтому стоимость резервуаров вполне разумная, существенно более низкая, чем у многочисленных посредников.

Функции и особенности ливневых коллекторов

Коллектор сточных вод — это, по сути дела, аккумулятор всех поверхностных стоков, которые в нем отстаиваются, очищаясь при этом от механических загрязнений. Если в отводимых водах их достаточно много, то эти устройства могут дополнительно оснащаться или фильтрами, или решетками.

Разрабатывая дождевые коллекторы для сбора ливневых вод с той или иной территории, проектировщики обязательно принимают во внимание два следующих фактора: предполагаемый максимальной объем накапливаемых стоков, а также способ их удаления. В зависимости от этих условий определяется то, какую именно емкость резервуар должен иметь в том или ином случае. Из коллекторов дождевой канализации отстоявшаяся вода может удаляться на поля фильтрации или же (если уровень их загрязненности соответствует действующим нормативам) непосредственно в окружающую среду (овраги, водоемы)

Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях

Из коллекторов дождевой канализации отстоявшаяся вода может удаляться на поля фильтрации или же (если уровень их загрязненности соответствует действующим нормативам) непосредственно в окружающую среду (овраги, водоемы). Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях.

Что такое канализационный коллектор?

Можно, конечно, купить уже готовый дом, но это далеко не всем по карману. Поэтому затягиваем пояса и начинаем строительный процесс. А чтобы сэкономить, можно некоторые этапы провести своими руками. Например, самостоятельно выполнить монтаж канализационного коллектора.

Не надо путать его с коллектором системы отопления — это совершенно разные вещи. Под канализационным коллектором понимается магистраль, в которую входят уложенные в траншеи канализационные трубы и сборная емкость.

Это может быть выгребной колодец или септик.

Рассмотрим более подробно некоторые составные части этой системы.

Выпуски сточных вод в водные объекты

Выпуски сточных вод – это специальные сооружения, целью которых является обеспечение сброса сточных вод в водный объект. При выборе типа выпуска и места его расположения исходят из того, чтобы было обеспечено как можно более полное смешение сточных вод с водой. Поэтому выпуски всех типов надлежит размещать в местах с повышенной турбулентностью, т. е. на порогах, в протоках, сужениях и т. д.

Выпуски классифицируются:

• по месту расположения: береговые, русловые;
• конструкции: затопленные, незатопленные, сосредоточенные, рассеивающие и эжекторные.

Конструкция выпусков принимается с учетом требований судоходства, режимов уровней волновых воздействий, а также морфологических, гидрологических характеристик водотоков, геологических условий и режима переформирования русел.

Береговые выпуски могут быть затопленные и незатопленные.

Затопленный выпуск представляют собой береговой колодец с выходом сточных вод под уровень воды в водном объекте.

Незатопленный береговой выпуск устраивается в виде открытого быстротока, канала, консольного сброса (рисунок 24).

Из-за небольшой эффективности смешения сточных вод береговые выпуски используют в основном для сброса поверхностных и условно чистых сточных вод.

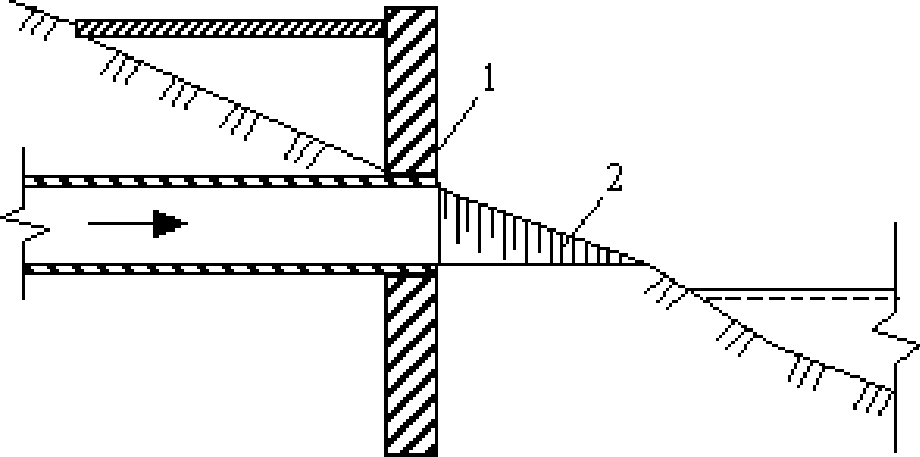

Рисунок 24 – Незатопленный береговой выпуск: 1 – бетонная стенка; 2 – лоток

Русловой выпуск представляет собой трубопровод, выдвинутый в русло реки. Выпуски этого типа подразделяются на сосредоточенные, рассеивающие и эжекторные (рисунок 25).

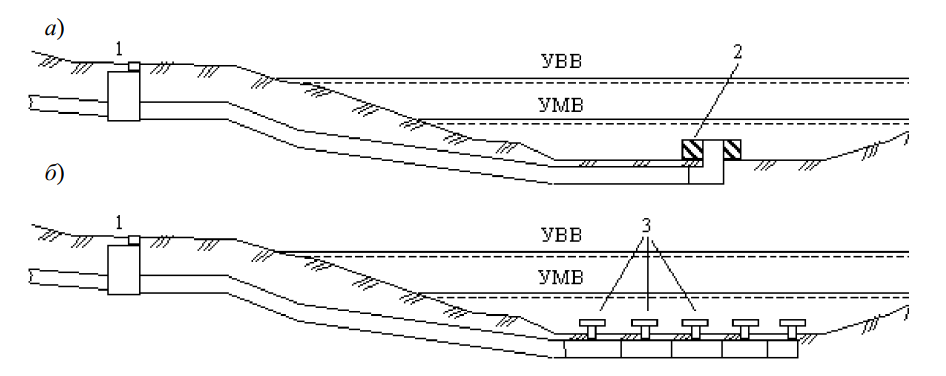

Рисунок 25 – Схемы русловых выпусков: а – сосредоточенный; б – рассеивающий; 1 – береговой колодец; 2 – бетонный оголовок; 3 – оголовки с насадками

Сосредоточенный русловой выпуск заканчивается оголовком в виде бетонного блока. Трубопроводы русловых выпусков проектируются из стальных труб с усиленной изоляцией или пластмассовых труб с укладкой их в траншеях.

Рассеивающие выпуски имеют горизонтальный участок трубопровода, по всей длине которого расположены несколько оголовков или сделаны прорези. Такой участок может быть расположен в канаве с засыпкой или приподнят над дном реки.

Эжекторные выпуски имеют несколько эжектирующих насадков на трубопроводе.

Оголовки предназначены для увеличения скорости истечения жидкости, бывают различных конструкций (рисунок 26).

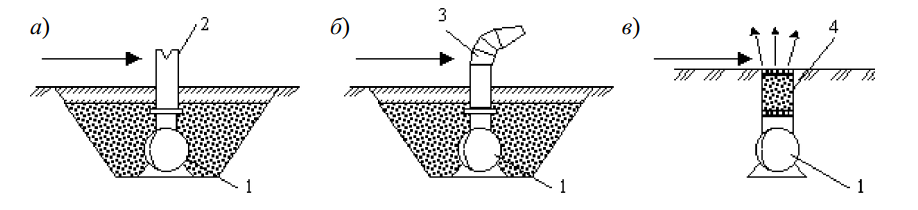

Рисунок 26 – Оголовки рассеивающих выпусков а – с конусным рассекателем; б – с отводом и соплом; в – без насадки; 1 – распределительный трубопровод; 2 – рассекатель; 3 – сопло; 4 – гравийная засыпка

Ливнеотводы предусматриваются в виде:

• выпусков с оголовками в форме стенок с открылками – при неукрепленных берегах;
• отверстия в подпорной стенке – при наличии набережных.

Ливнеспуски проектируются в виде камеры с водосливным устройством, рассчитанным на сбрасываемый в водный объект расход воды. Конструкция водосливного устройства принимается в зависимости от местных условий (местоположения ливнеспуска на главном коллекторе или притоке, максимального уровня воды в водном объекте).

Просмотров: 445

Как правильно хранить и транспортировать

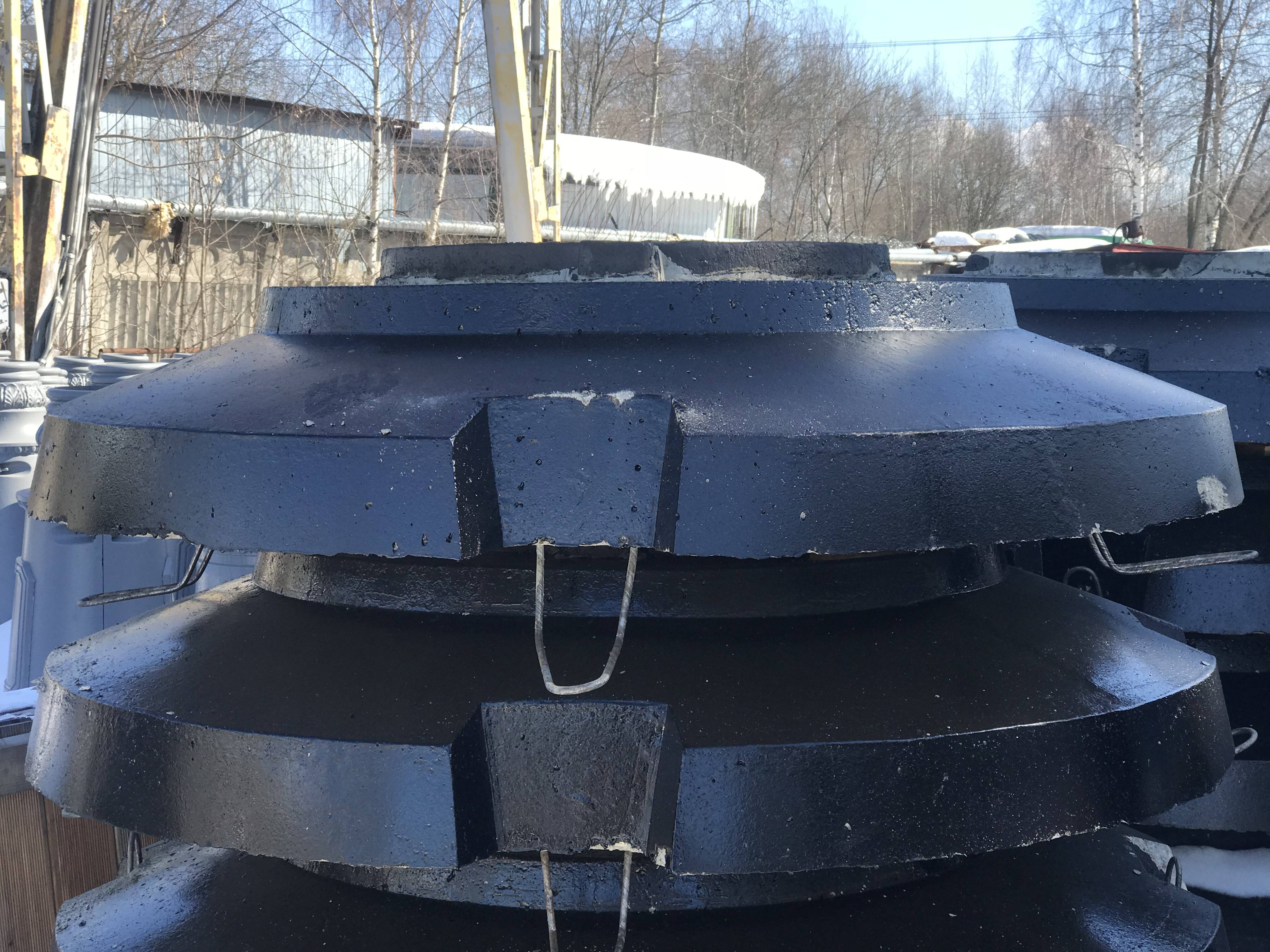

Что касается способа хранения, то это исключительно штабельный вариант. Лицевая сторона должна быть направлена вверх. В один штабель допускается укладка до шести рядов. Если их будет больше, то под собственным весом они могут повредиться.

Между основанием обязательно подкладываются прокладки. Их толщина должна быть не меньше 40 мм. Что касается транспортировки, то высота одного штабеля не должна превышать 2,5 метра.

Ниже предоставляются основополагающие советы и рекомендации по хранению и транспортировке изделий:

Согласно инструкции, транспортировка должна осуществляться в рабочем положении. Это касается и хранения, то есть в горизонтальном положении.
Недопустимо складировать плиты хоть как

Крайне важно соблюдать количество рядов, а именно до шести, а также складывать в определенном порядке.
Рабочие камеры должны располагаться в один ряд.
При складировании изделий необходимо соблюдать предписанные правила и требования. Важно достичь того, чтобы они были в полной сохранности и не повреждались окружающими конструкциями.

В случае применения неразъемной формы в процессе производства продукции, при хранении возможен технологический уклон не больше 10 процентов.

Виды ливневых колодцев и их назначение

В зависимости от возложенных на него обязанностей, ливневый колодец может быть нескольких типов:

• фильтрующий (он же поглотительный) – как можно понять из самого названия, такой колодец предназначается для отфильтровывания попавшей в него воды. Он оборудуется без дна и устанавливается выше водоносной жилы. Таким образом, вода естественным ходом со временем проходит через фильтрационный грунт и очищается
• приемный (или накопительный) колодец служит для того, чтобы поступившая в него вода могла быть впоследствии использована для прочих технических нужд. Как правило, для того, чтобы извлечь воду из него, требуется применение специальных насосов.

• колодец перепадный. Он предназначается для того, чтобы уравнять перепады в рельефе местности и помочь справиться системе с большими потоками воды;

• также имеется такой вид ливневого колодца, как смотровой, он же инспекционный. Можно будет с помощью такого колодца держать под контролем уровень воды в системе и отслеживать состояние труб.

Как осуществляется гашение скорости движения вод

Гашение силы потока достигается вследствие перепада уровня сточных вод. Конструкция стандартного колодца гасителя позволяет снизить напор на 17-20%. Чем глубже он находится, тем сильнее будет замедляться сточный поток.

В многоступенчатых колодцах вода перемещается по плоскостям, находящимся на разных уровнях. При этом последующая плоскость находится ниже предыдущей, наподобие ступенек. Скорость потока снижается неоднократно, по мере перемещения воды по каскаду.

Замедляет скорость потока толща воды в емкости (бьеф), в которую он ударяет. Установка дополнительной перегородки (водоотбойника) еще сильнее понижает скорость потока. Вместо перегородки может быть закреплена специальная решетка.

Снижает напор поворотное колено с углом 90º, установленное на входящей трубе.

Если в сточных водах попадается крупный мусор, колодец оснащают сороулавливающей корзиной (решеткой). Она будет задерживать плавающие предметы и предотвращать засорение труб. Сороулавливающая корзина также снижает скорость движения сточных вод.

Зачем нужны

Об установке канализационного коллектора

Канализационный коллектор устанавливается в напорных системах канализации. Это делается тогда, когда самотечную систему канализации установить невозможно.

Если сравнивать с самотечной системой, напорная конструкция более сложная, так как в нее входит коллектор, система колодцев, а также насос, который будет откачивать воду. Напорная канализация работает по следующим принципам:

1. Большая емкость для сбора воды расположена неподалеку от дома. Именно сюда всевозможные стоки и поступают.
2. Еще несколько колодцев, которые сооружены по типу септика, расположены за пределами дачного участка.
3. Есть напорная линия трубопровода, которая идет от колодца к септику, причем постепенно поднимается.

Именно такая система канализации весьма популярна в наше время. Благодаря такой конфигурации можно обеспечить незаметность канализации и ее чистоту (насколько это возможно).

Этапы работы

Выбор места и типа колодца

Подходящее место и тип колодца выбирают во время проектирования систем дренажа и ливневой канализации.

Коллекторный колодец устанавливают, как правило, в наиболее низком по рельефу месте участка, ниже уровня промерзания грунта. Нельзя располагать его под проезжей частью. Расстояние от коллектора до бортового камня пешеходной дорожки или проезжей части должно составлять не менее 1-1,5 м. Если нет возможности устройства колодца ниже глубины промерзания, шахту колодца утепляют стекловатой, пенополистиролом или другим рулонным утеплителем, пригодным для наружных работ. Утепленный колодец может быть расположен на глубине до 1 м от поверхности земли.

Стандартный внутренний диаметр коллекторного колодца для индивидуального участка при сбросе в него вод ливневой и дренажной канализации — 850 мм. Колодец, оборудованный отстойником и обратным клапаном, может иметь минимальный диаметр и высоту (по 50 см). Кроме того, в колодце можно установить насос. В гаком случае его габариты следует определять, исходя из технических характеристик насоса.

Земляные работы

Перед началом земляных работ необходимо произвести разметку но периметру будущего колодца, установив на некотором расстоянии от него колышки и натянув между ними шнур. Разметку можно убирать, когда грунт будет снят на 10 см. Грунт выбирают с учетом установки опалубки и толщины стенок колодца.

По мере выемки грунта стенки котлована уплотняют. При этом желательно работать таким образом, чтобы они имели уклон. Это позволит предотвратить осыпание грунта.

К расчетной глубине колодца при устройстве котлована прибавляют 30 см — толщину песчано-гравийной засыпки и дна колодца.

Устройство песчано-гравийной подушки На уплотненный грунт по дну котлована насыпают слой песка толщиной 10 см и утрамбовывают его. Затем укладывают слой щебня или гравия толщиной 10 см, который также уплотняют.

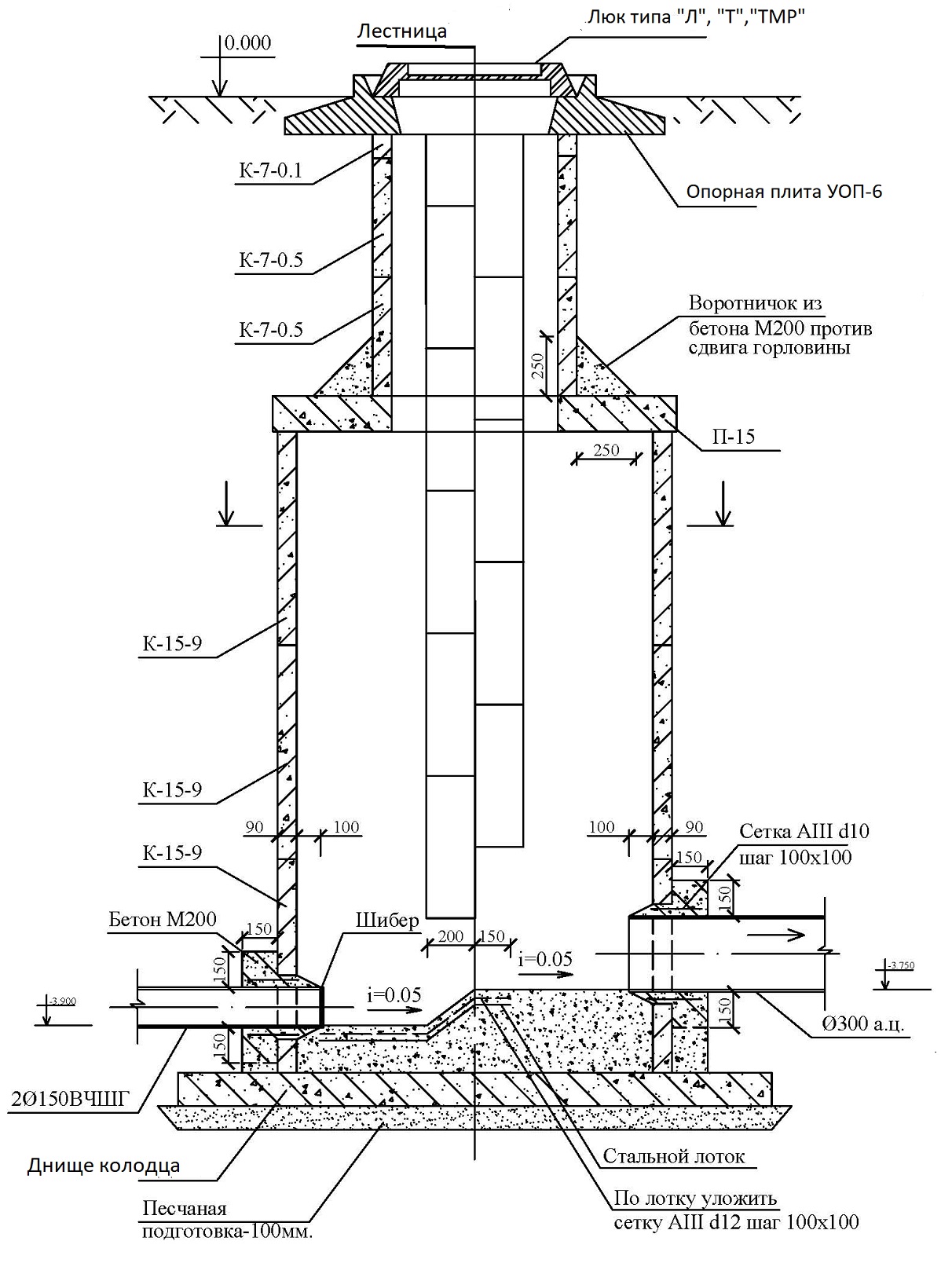

Установка колодца

На этом этапе устраивают днище, шахту и горловину колодца, распределительную плиту под люк. Если предполагается устанавливать колодец из легкого материала, днище необходимо заякорить.

Сначала работают над дном колодца. Для этого на уложенную песчано-гравийную подушку устанавливают опалубку. В нее сеткой укладывают стержни арматуры, которые сваривают между собой или связывают проволокой. Бетон из бетономешалки подают с помощью совковой лопаты и разравнивают полутерком. Затем его штыкуют и трамбуют.

После высыхания днища колодца приступают к возведению стен шахты по тому же принципу. После установки опалубки и арматуры закрепляют патрубки, которые позволят создать отверстия для выпуска труб уже на этапе заливки бетона.

После того как стенки высохнут, опалубку убирают. Затем их снаружи и изнутри промазывают влагостойкой мастикой. Свободные полости между стенками котлована и шахтой колодца засыпают песком, утрамбовывая каждые 10-20 см.

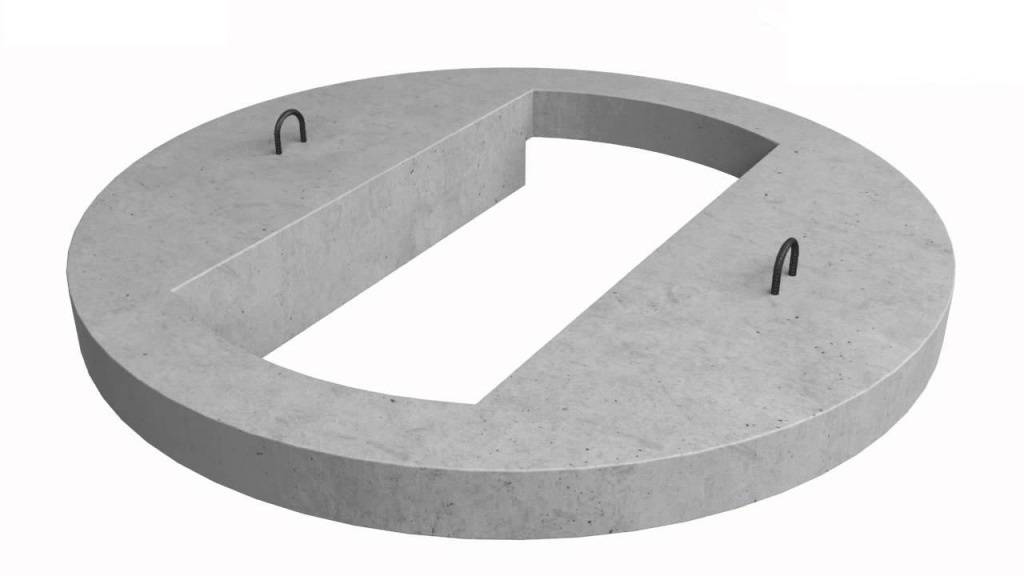

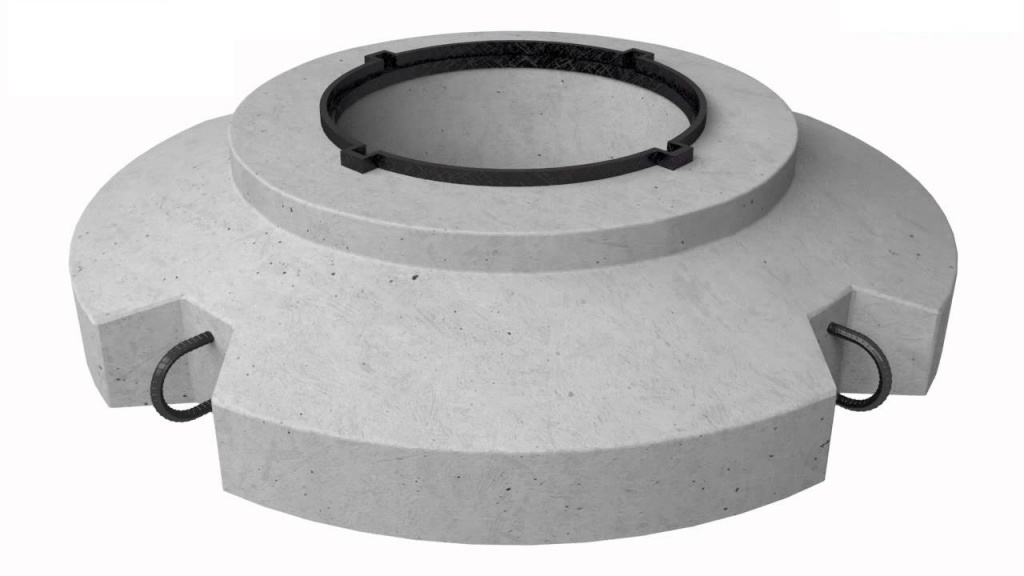

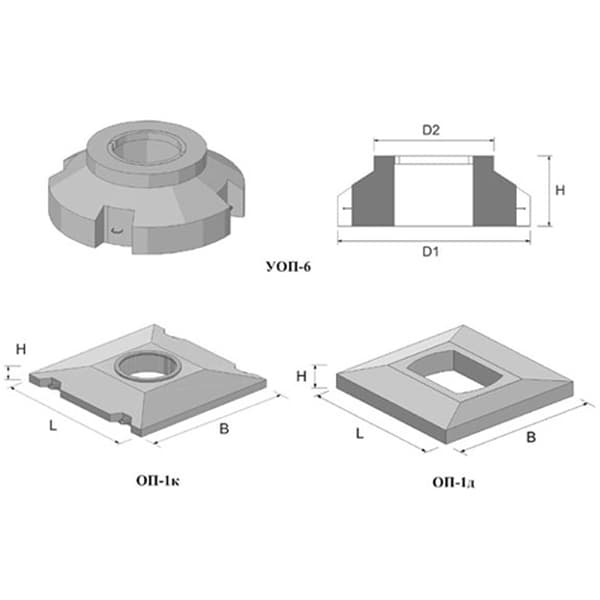

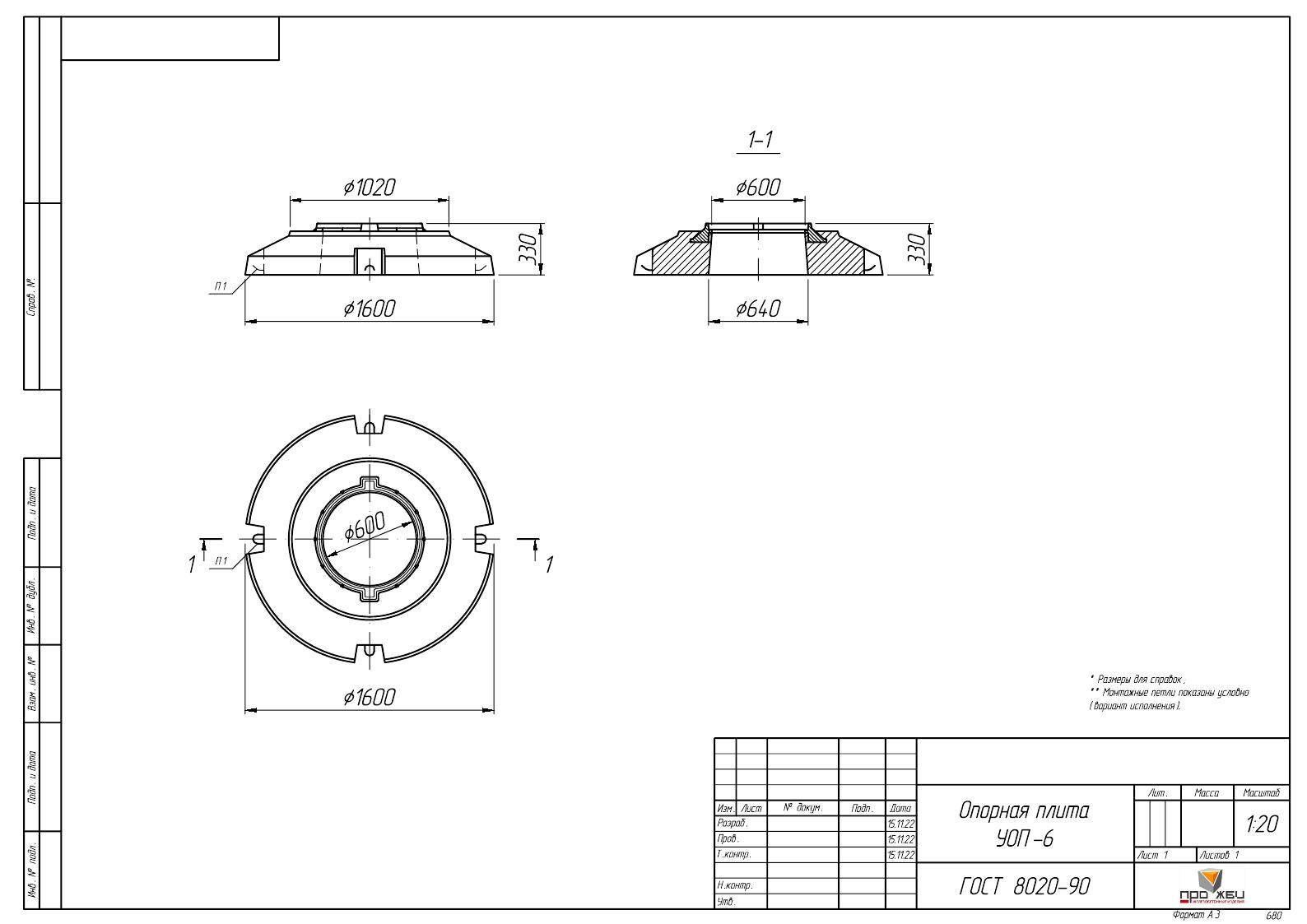

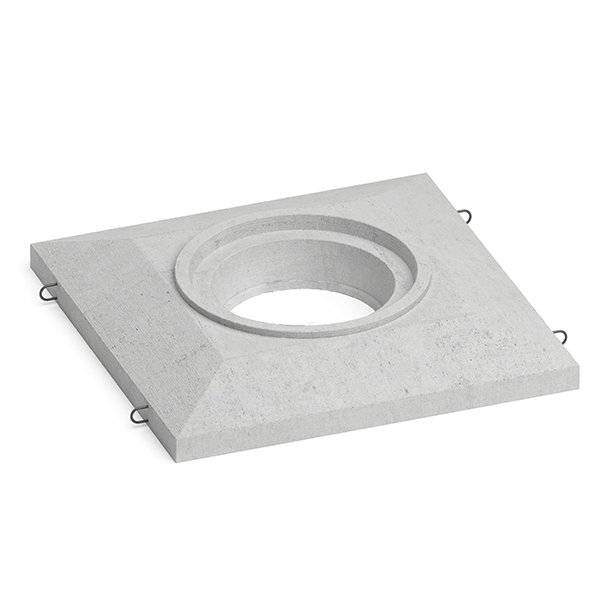

После приступают к возведению распределяющей плиты, в которой с помощью опалубки делают отверстие, впоследствии закрываемое люком.

Подведение труб

Соединение труб с колодцем осуществляют с помощью отверстий в шахте, которые могут быть с готовыми патрубками или без них. Во время установки линейных элементов ливневой канализации стыки шахты колодца с трубами тщательно герметизируют. Для подведения трубы диаметром 110 мм в стенке колодца вырезают круглое отверстие диаметром 114 мм. «Лишнее» пространство заполняют герметиком.

Герметизация колодца

Колодец из железобетона покрывают снаружи специальной влагостойкой мастикой для защиты поверхности бетона от разрушения. Стыки между сборными элементами и патрубками и трубами в обязательном порядке герметизируют.
