Виды радиаторов
Еще несколько десятилетий назад альтернативы чугунным радиаторам не было, то на сегодняшний момент существует большое количество моделей, сделанных из различных материалов. Это определяет их свойства и особенности использования в отопительных системах. Современные радиаторы бывают:

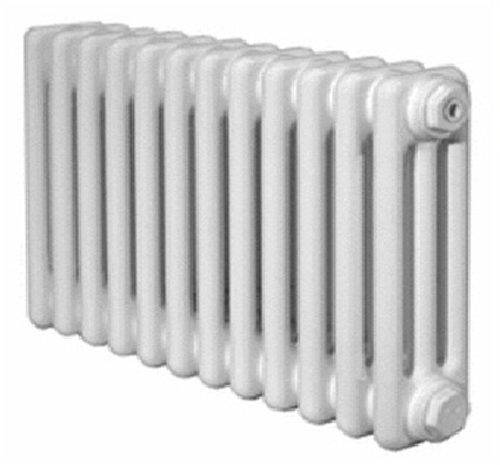

Чугунные радиаторы. Отливаются из чугуна и состоят из нескольких секций. Данные радиаторы считаются «вечными». Они не подвержены влиянию перепадов давления в системах и качеству теплоносителя. Именно поэтому их в основном применяют в квартирах с централизованным отоплением. Недостатком таких радиаторов является их вес и инерционность. Тяжелый прибор требует мощного и надежного крепления, а для монтажа 12-15 секций понадобится усилие 2-3 человек. Также такие радиаторы очень долго нагреваются и медленно остывают, что делает работу котлов индивидуального отопления неэффективной. Именно поэтому использовать их для автономного отопления нет смысла.
- Алюминиевые радиаторы. Обладают легким весом, быстро нагреваются и остывают. Однако, данные приборы очень подвержены влиянию качества теплоносителя и перепадов давления. Алюминиевые радиаторы не устанавливают в системах централизованного отопления.
- Биметаллические радиаторы. Состоят из двух частей. Для провода теплоносителя используется система трубопроводов, изготовленных из стали. На трубный сердечник из стали одевается оболочка из алюминия. Эти радиаторы сочетают в себе надежность и неприхотливость стали с легкостью и отличной теплоотдачей алюминия, что позволяет использовать их как для централизованного, так и для автономного отопления.
Почему ставят батареи под окном. Почему батареи ставят под окнами

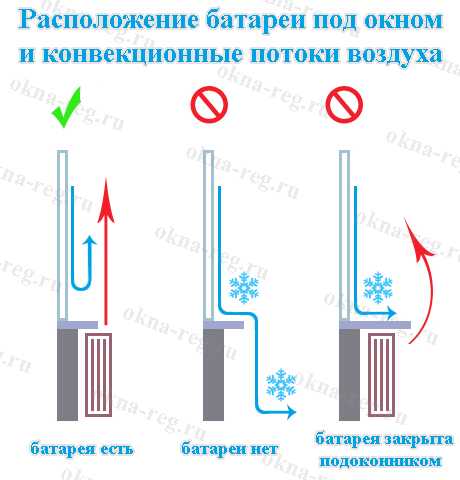

Многие наши сограждане задаются вопросом: «Почему же батареи все-таки ставят непосредственно под окнами?». Казалось бы, пространство возле окна является наименее защищенным от проникновения холода с улицы, так почему бы не разместить радиаторы отопления подальше от таких мест?
Ближе к зиме, когда грядут первые морозы, начинается отопительный сезон. И, действительно, батареи, размещенные под окнами, более эффективно согревают пространство, чем радиаторы, установленные в иных местах.Дело в том, что окно – это место наибольших теплопотерь во всем пространстве дома или квартиры, и оно является самым слабым местом в части теплозащиты. Подойдите к окну и приложите ладонь к стеклу. Вы почувствуете, что стекло холодное, возможно, даже ощутите легкие веяния холодного воздуха. Даже если в оконные проемы вашего дома вмонтированы наиболее современные, качественные и надежные стеклопакеты, и соблюдены все необходимые технологии их установки, они все равно пропускают больше холодного воздуха, чем, например, стены или двери. Все батареи греют пространство по одному принципу, используя способность воздуха к циркуляции. Обратимся к законам физики. Всем известно, что холодный воздух тяжелее теплого и поэтому опускается вниз. То же происходит и с воздухом из окна. Уличный морозный воздух, поступая в помещение сквозь трещины и микропоры, опускается вниз к полу. Но благодаря батареям, прикрепленным под окном, холодный воздух успевает нагреться и поднимается к потолку, уступая место следующей «порции» мороза. Таким образом, холод не успевает распространиться по всей площади помещения, а, наоборот, согреваясь, обеспечивает жилище теплом. Что же происходит с холодным воздухом, если батареи находятся в удалении от окна? Из-за разницы температур, холодный воздух циркулирует от окна вглубь помещения, и только достигнув батареи, начинает нагреваться и «путешествовать» к потолку по уже намеченной схеме. Поэтому, если батарея располагается далеко от окна, процесс отопления комнаты значительно замедляется.
Возможные схемы подключения радиаторов
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Какую схему выбрать
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
Монтаж прибора отопления
Рассмотрим, как выполняется правильная установка радиатора отопления под окном. Технология проста, но требует соблюдения правил для обеспечения бесперебойной функциональности системы, поддержания магистрали в рабочем состоянии без необходимости вмешательства со стороны хозяина. Все работы выполняются своими руками, но если агрегаты из чугуна, потребуется помощник.
Техника монтажа напольных батарей
На пол устанавливаются приборы отопления с большим весом – чугунные, медные. При заполнении внутреннего объема теплоносителем, подключении трубопроводов, масса конструкции может достичь критических показателей, старые стены не выдержат веса
Особенно важно просчитать нагрузку в домах с деревянными или засыпными стенами – это строения частного типа, а также многоквартирные объекты старой застройки
Напольные приборы оснащаются дополнительными ножками на колесах или без них. Если опоры на колесах, их нужно зафиксировать, стационарные опоры крепятся к полу. Фиксация на саморезы, дюбеля с пластиковой головкой или дюбель-гвозди.
Также напольные агрегаты крепятся к стене, для чего используются навесные кронштейны или крюки. Дополнительная фиксация нужна для удержания прибора отопления в вертикальном положении. Высота вкручивания стеновых крюков равна расстоянию от пола до верхнего коллектора радиатора с учетом ширины зазора до подоконника. Перед началом установки нужно разметить проемы, выровнять горизонтальность вкручивания кронштейнов, и только потом фиксировать прибор. Удобнее всего приставить батарею на место, разметить точки крепежей, убрать радиатор и затем навешивать крюки.
Установка настенного радиатора
Навешиваемые приборы отопления поставляются с комплектом подвесов, которые фиксируют изделие на стене. Кронштейны выбираются с учетом веса батареи с теплоносителем и подключенным трубопроводом. Если в комплекте слишком короткие или мягкие крюки, следует заменить их на более прочные.
Сначала нужно решить, на какой высоте от пола вешать радиаторы отопления в частном доме. Стандарт в 120 мм от покрытия пола до нижнего коллектора соблюдается не всегда, например, если в комнате на полу выложена труба подачи теплоносителя или есть выступы. Допустимо снижать или увеличивать расстояние на 20 мм.
Алгоритм работ следующий:
- найти центр оконного проема;
- отметить точку центра прибора отопления;
- совместить две отметки;
- измерить расстояние от нижнего коллектора радиатора до верхнего, прибавить 120 мм, отложить высоту от пола в точке вкручивания подвесов;
- проверить горизонтальность крепления крюков;
- зафиксировать монтажные подвесы на дюбеля, предварительно просверлив в стене отверстия;
- если крюки регулируемые, то можно откорректировать положение батареи, подкручивая кронштейны.
Особых сложностей в монтаже приборов отопления нет. Технология одинакова для батарей из любого материала, различия касаются только видов подвесов и техники фиксации кронштейнов.
Особенности подсоединения радиатора отопления к полипропиленовым трубам
После того, как навесили и закончили обвязку батареи отопления, к ней подсоединяют с подающим и обратным трубам из полипропилена. Для этого нужно иметь сварочный аппарат для пластиковых труб и набор гаечных ключей. Схема подключения металлического радиатора к полимерным трубам изображена на нижнем рисунке.
- 1 – муфта;
- 2 – шаровой кран;
- 3- переходная муфта от металла к полипропилену;
- 4 – соединительная полипропиленовое кольцо;
- 5 – полипропиленовая труба отопительной системы.
Сваривают аппаратом сначала кольцо с переходной муфтой, а затем соединяют кольцо с подводящей трубой. В се остальные соединения стягивают гаечным ключом. Для соединения с металлическими трубами применяют сгоны, шайбы и сквозные гайки.
Расчет высоты
Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.
Важную роль играет и то, каким будет выступ подоконника: он может значительно отходить от стены или быть незаметным. Если под окном нет радиатора, необязательно выдерживать какие-то требования, но если отопление присутствует, выступ должен быть строго регламентирован. Задачей подоконника является перенаправление тепловых потоков. Без него они будут подниматься вверх, и должного нагрева помещения происходить не будет, так как часть тепла будет улетучиваться и распределяться на потолке.
Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу
В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см
Совет: рассчитывая размеры, нужно принимать во внимание уровень стены с отделкой. Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора
Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков
Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков
Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.
Расстояние между подоконником и радиатором отопления останется в этом случае стандартным. Что касается толщины конструкции, обычно она не превышает 4 см, но этот показатель не является нормативом. Более тонкая плита имеет риск деформации, вызванной потоками теплого воздуха. Более толстая имеет большую массу, стоит дороже. Если такие конструкции не предусмотрены дизайнерским замыслом, устанавливать их не имеет смысла. Подробная инструкция по установке подоконника.
Нужен ли зазор?
Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму , однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.
Как расположить занавеску?
Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.
Вывод: не всегда можно применить стандартное расстояние от пола, радиатора, шторы до подоконника, однако можно найти выход, соблюдая определенные требования.
Позвонить на Skype inchin64
Viber, WhatsApp: +7-906-397-0062
Правила расположения батареи и схемы подключения
Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.
Как установить радиатор своими руками
Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.
Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.
В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

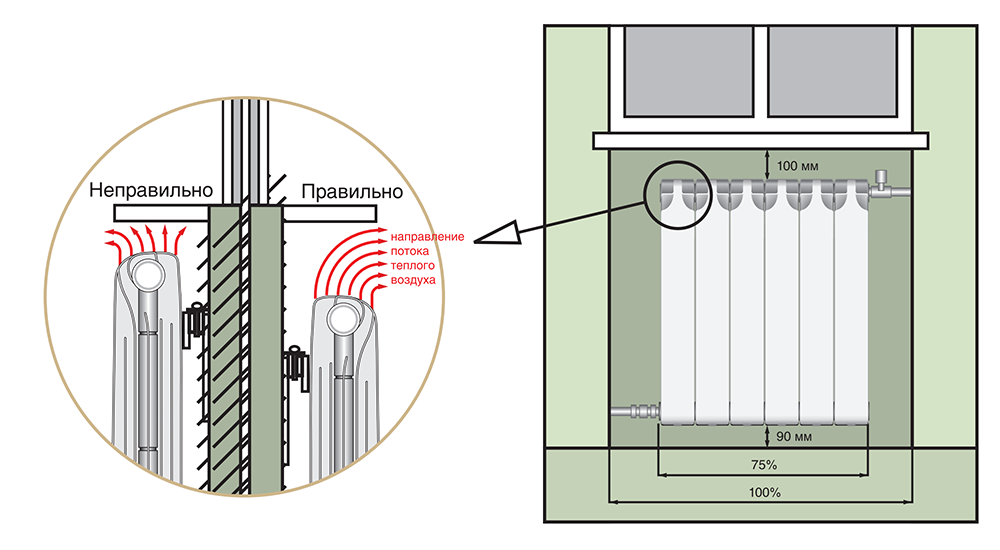

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше
Таблица. Стандартные схемы подключения батарей отопления.
Котельная в частном доме — подбор оборудования, полная схема монтажа Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только.
Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.
Теплоноситель для системы отопления: вода, антифриз — что лучше? Отопление в частном доме – это не просто совокупность нескольких труб и радиаторов. Это сложная система, которая, чтобы.
Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.
Внутрипольные конвекторы для панорамных окон
Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.
Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:
- Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
- Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
- В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.
Внутрипольные конвекторы для панорамных окон.
- Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
- Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле
- Не всегда возможна установка конвекторов по техническим причинам
- Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
- Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.
Как лучше установить батареи в нишу или на стену?
Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.
Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.
Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?
Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.
Куда ставить батареи если в доме стоят большие окна?

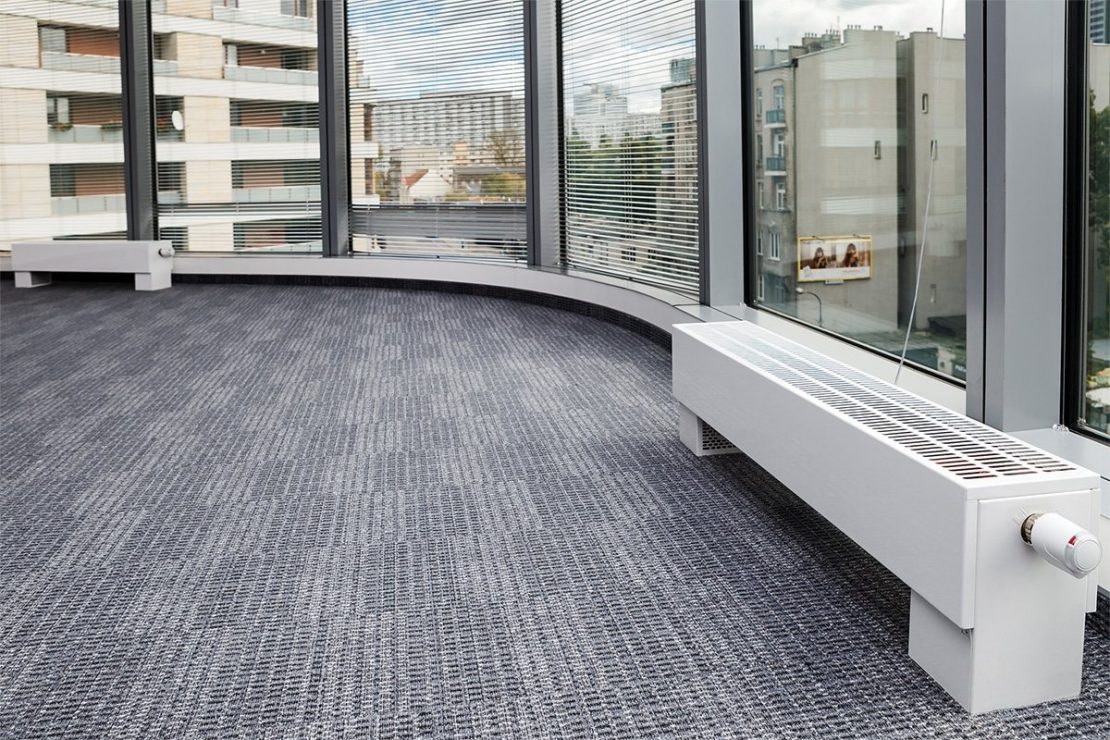

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.
Как правильно расположить радиаторы отопления в частном доме?
Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.
Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.
Зачем ставят батареи в угол?
Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.
Как правильно установить батареи под пластиковыми окнами?
Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.
Нужно ли ставить радиаторы отопления вровень с краем подоконника?
Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.
Что нужно для эффективной работы батарей
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища
Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
- размер и тепловая мощность отопительных приборов;
- место их расположения в комнате;
- способ подключения.
Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

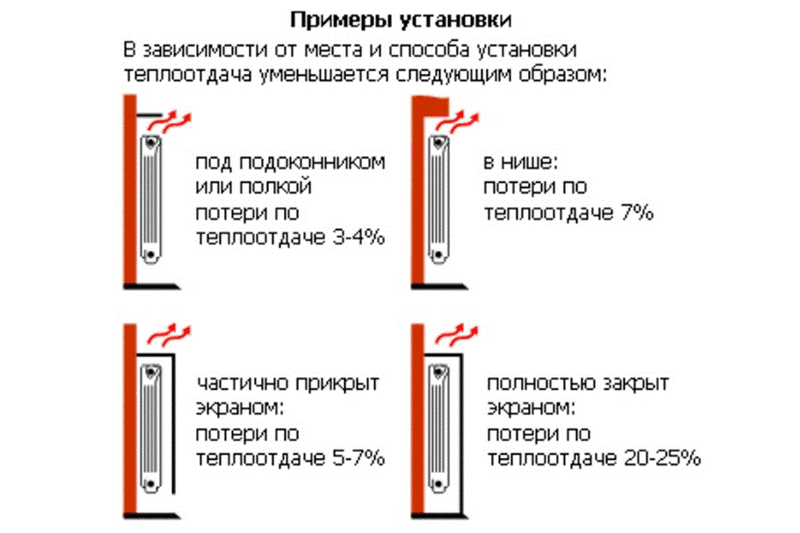

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

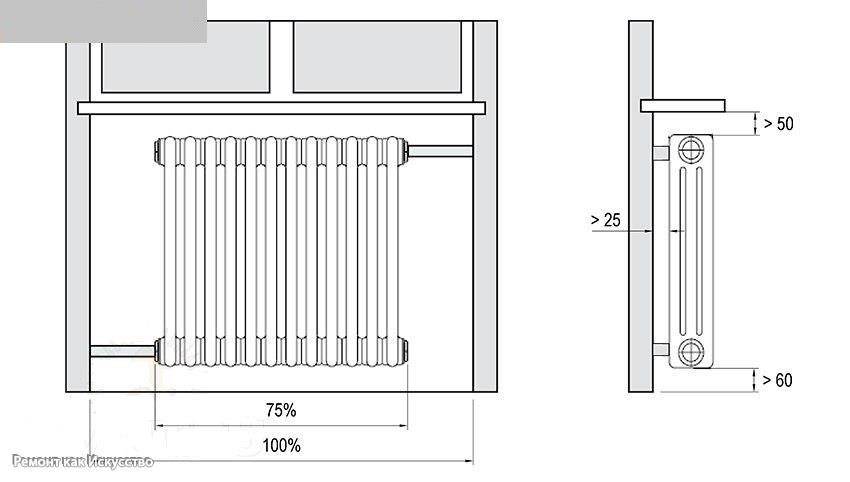

- все радиаторы в одной комнате располагаются на одном уровне;
- ребра конвекторов в вертикальном положении;
- центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
- длина батареи не менее 75% от длины самого окна;
- расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
