Характеристики подкровельной гидроизоляционной мембраны: Инструкция

Виды и характеристики

Tyvek AirGuard SD5. Заслужил наибольшее количество положительных отзывов, так как благодаря своей прозрачности оказался весьма удобным в монтаже – с ним легче контролировать размещение паробарьера и правильное его крепление.

Пароизоляция SD5 обладает большой плотностью 108 г/м2, имеет двухслойную структуру и изготавливается из спанбонда.

Необычны прочностные характеристики этого материала: при распределенной нагрузке разрыв полотна происходит при 170-200 Н/мм, а точечное приложение силы способно проткнуть изоляцию только при 240 Н.

Более эффективной разновидностью SD5 является AirGuard Reflective – здесь паропроницаемость практически нулевая, а 95 % лучистого тепла отражается металлизированной поверхностью обратно в помещение, если перед экраном оставлен достаточный зазор. Изготавливается 4-слойная пароизоляционная пленка из полипропилена, ПЭТ и алюминиевой фольги, поэтому плотность у нее очень высока (149 г/м2), а прочность – лучшая в линейке и в нашем обзоре (до 440 Н/мм).

Помимо паронепроницаемых пленок под маркой Tyvek производятся и так называемые дышащие мембраны:

1. Soft – ветрозащита толщиной 175 мкм с сопротивлением паропроницанию на уровне 0,015 м, то есть позволяет стенам дышать. Именно поэтому ее используют для утепления деревянных домов и при внутренних работах. Изготавливается изоляция Тайвек из ПЭТ высокой плотности (58г/м2), но обладает самыми посредственными прочностными характеристиками во всей линейке – всего 140-165 Н/мм.
2. Housewrap – плотность этого материала выше, чем у Софта (60 г/м2 при той же толщине), что обеспечивает пароизоляции один из лучших показателей сопротивления на разрыв 300-310 Н/мм. А вот при точечном приложении силы Хаусрап показывает слабый результат – всего 50-54 Н.
3. Solid и Solid Silver – проницаемая мембрана в модернизированном варианте идет с металлическим слоем. Он-то и придает пароизоляции способность отражать до 85% ИК-лучей. При толщине 0,45 мм и плотности 150 г/м2 тоже имеет хорошую пропускную способность на уровне 0,02 м.
4. Supro – позиционируется на рынке как двухслойная подкровельная изоляция, но может применяться и для защиты вертикальных конструкций или полов. В модификации Супро Плюс предусмотрена самоклеящаяся кромка, которая позволяет создать единый контур с герметичными нахлестами. На разрыв выдерживает 295-340 Н/мм.

Для эффективной работы пароизоляции и ветровлагозащиты действительно необходимо пользоваться клейкими лентами, чтобы надежно герметизировать стыки.

Однако в своих отзывах строители нередко жалуются, что найти подходящий «скотч» бывает непросто. Поэтому единственно правильным решением будет приобретать изделия той же марки, что и пароизоляционная пленка.

У Тайвека на этот случай есть несколько интересных предложений:

• Бутиловая лента – применяется вместе с проницаемыми мембранами, а также с изоляцией AirGuard. Отлично работает на сжатие.
• Двухсторонняя – способна надежно приклеиваться к паробарьеру даже в условиях высокой влажности и при любой температуре.
• Металлизированная – единственный подходящий вариант для отражающей пароизоляции. Обладает повышенной влагостойкостью.
• Flex Wrap NF – эластичная соединительная лента, предназначенная для работы на сложных поверхностях при креплении мембран к проемам.
• Акриловая – идеально герметизирует любые стыки и нарушения слоя.

Применение изоляции

Пароизоляционная пленка Тайвек выпускается в виде рулонов длиной 30 и 50 м с шириной полотна 1,5 или 2,8 м. Применяют ее для защиты крупных строительных объектов и их элементов:

• при формировании кровельного пирога;
• для пароизоляции стен с утепленным фасадом;
• на период приостановки работ – для защиты недостроенных зданий.

Плюсы и минусы пароизоляции

Технические характеристики Тайвек изменяются в зависимости от применяемых для его производства полимеров, толщины и плотности отдельных серий. Однако можно выделить общие для всех марок изоляции положительные черты:

Виды мембранного покрытия

Мембранная кровля – это тип бесшовного покрытия для крыш различных по предназначению зданий. В результате укладки этого пленочного материала толщиной около двух миллиметров формируется монолитная поверхность с превосходными характеристиками по гидроизоляции и устойчивостью к ультрафиолету.

Различается три основных вида мембранной полимерной кровли:

Мягкая ПВХ мембрана является наиболее дешевой и популярной разновидностью подобных покрытий на крышу. Делается она армирующего стекловолокна, пластификаторов и поливинилхлорида. Подобная технология производства позволяет получить одновременно прочный и гибкий материал для кровли.

Однако за дешевизну ПВХ приходится платить низкой устойчивостью мембраны к кислотам и иным агрессивным жидкостям. При попадании на такое мембранное покрытие, уложенное на крыше, масел и растворителей оно окажется неизбежно повреждено.

Мягкая кровля из ЭПДМ (ЭтиленПропиленДиенМономеров) более устойчива к огню, кислотам и морозу, нежели поливинилхлоридный аналог. Производится такой материал из синтетического каучука и предназначенной для армирования полиэфирной сетки. Стоит ЭПДМ уже несколько дороже и требует для выполнения укладки на крыши клея.

ЭПДМ мембрана Carlisle

ТПО мембрана из термопластичных полиолефинов является самой дорогой и технологичной из рассматриваемых разновидностей. В состав этого материала для кровель входят олефины, стабилизаторы и антипиренные добавки. А в качестве армирующего основания в нем выступает все та же прочная геосетка из полиэфиров.

ТПО мембрана Firestone

У ТПО мембранной кровли наиболее высокие параметры среди оппонентов по устойчивости к сильным морозам (до -60 С), долговечности (до полувека) и прочности. Однако это покрытие для крыши имеет низкую эластичность, затрудняющую монтаж, и требует наличия установки с горячим воздухом для разогрева стыков при укладке.

Покрытия из ТПО мембран – универсальный выбор для любых типов зданий

Использование термопластичных олефиновых полимеров началось относительно недавно, поэтому весь их ассортимент представлен зарубежной продукцией. Имея классическую многослойную компоновку, данные покрытия выигрывают за счет внутренней армирующей сетки, выпускаемой не только из полиэфирных, но и прочных стеклянных волокон.

Плюсы материала:

1. отсутствие летучих добавок, выделяющихся при эксплуатации и снижающих экологические качества;
2. высокая долговечность – покрытие не требует ремонта на протяжении всего использования;
3. полная герметичность за счет сварки в местах стыков;
4. устойчивость к высоким и низким температурам, а также резким температурным скачкам;
5. стабильность при возгорании (обеспечивается добавлением антипиренов);
6. повышенная прочность к проколам и появлению механических дефектов, по сравнению с мембранами других видов;
7. универсальность монтажа – материал можно закреплять как на битумную клеевую основу, так и механическим способом. Это позволяет проводить отделку крыши в любое время года, в отличие от битумных материалов, применение которых зимой недопустимо;
8. хорошая ремонтопригодность при повреждении кровельного пирога;
9. отличная химическая стойкость.

Минусы покрытия:

• повышенная трудоемкость монтажа – при механической фиксации места проколов необходимо дополнительно заваривать с помощью заплаток. При укладке на горячие битумные мастики следует соблюдать требования пожарной безопасности, выделять место для разогрева битума и учитывать повышенную сложность работы с нагретыми смесями;
• высокая стоимость – ТПО мембраны обходятся дороже ПВХ и ЭДПМ покрытий примерно на 30-50 %;
• отсутствие дешевых материалов отечественных производителей.

При выборе полимерной гидроизоляции кровли следует учитывать не только финансовый аспект, но и назначение сооружения, а также интенсивность его эксплуатации. Для небольших хозяйственных пристроек вполне подойдут ПВХ мембраны. Продлить долговечность крыш развлекательных и деловых центров поможет защищенное галькой ЭДПЭ покрытие. Мембраны ТПО стоят дороже своих аналогов, однако оптимальны для гидроизоляции любых кровель, с технической точки зрения.

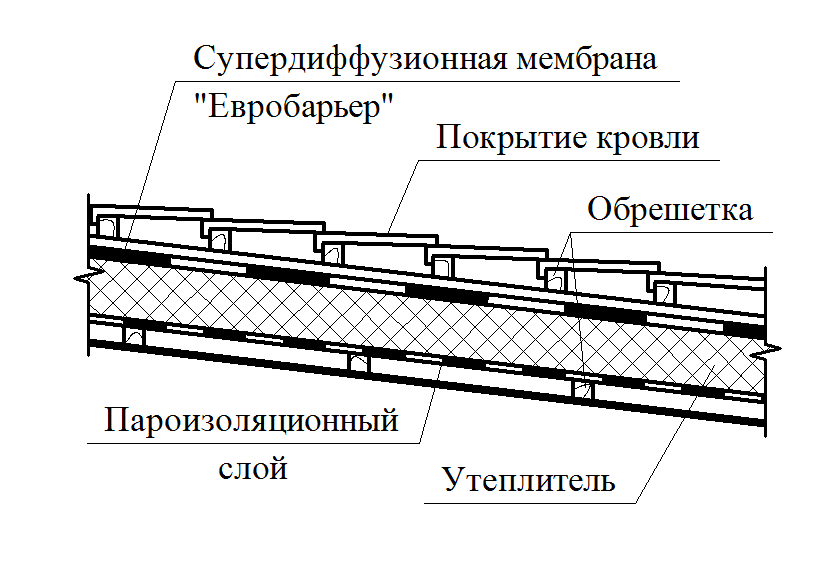

Как устанавливать мембрану — с внутренней или внешней стороны утеплителя?

Паропроницаемая гидроизоляционная мембрана обязательно должна укладываться по определенной методике. Если необходимо теплоизолировать фасад, то пленка для отвода пара должна располагаться с внешней стороны. Тогда как если предстоит утеплить кровлю, то пленка с антиконденсатным покрытием объемного или диффузионного типа укладывается сверху на минеральную вату. При этом необходимо следовать технологии, которая применяется при обустройстве вентилируемых фасадов. Если же кровля не будет иметь утеплителя, то слой пленки должен находиться внизу, под стропилами. При теплоизоляции верхнего перекрытия комнат под чердаком паропроницаемую мембрану необходимо укладывать снизу утеплителя. Паропроницаемая должна использоваться и при внутреннем утеплении стен. В этом случае она не должна иметь перфорацию, а укладывать ее нужно поверх минеральной ваты, внутри комнаты.

Ведущие производители мембран

Кровельные и подкровельные мембраны — востребованный материал, потому их производством занимаются сотни компаний по всему миру. В нашей стране наиболее широко представлена продукция следующих торговых марок: «Стройпластполимер», «Технониколь», «Тайвек», «Стротекс».

«Стройпластполимер»

Акционерное общество «Стройпластполимер» организовано на базе завода, действующего с 1950 года. Расположено в Екатеринбурге. Предприятие располагает развитой дилерской сетью, позволяющей приобретать ПВХ-мембраны «от производителя», то есть без посреднических наценок.

Выпускаются два вида ПВХ мембран:

• «Кровлелон»;
• «Пластфоил».

Мембраны «Пластфоил» обладают хорошими гидроизоляционными качествами

Стоимость рулона с размерами 2х20 м составляет 17,2–24 тыс. руб.

«Технониколь»

Крупный российский концерн, располагающий не только несколькими заводами, но и исследовательским центром. Последний занимается разработкой новых технологий и материалов. Им была создана, к примеру, уникальная система «3-P», повышающая устойчивость ПВХ к ультрафиолету. Технология запатентована, права на неё принадлежат исключительно концерну «Технониколь».

Компания «Технониколь» выпускает мембраны для регионов с умеренным, жарким и холодным климатом

Компания выпускает строительные материалы в весьма широком ассортименте, в том числе и несколько видов кровельных мембран:

1. Logicroof-Arctic. Армированная ПВХ мембрана для регионов с холодным климатом. 20-метровый рулон шириной 2,1 м и толщиной 1,5 мм стоит 27888 руб.
2. Logicproof VRP. Однослойная мембрана с армированием. При толщине 1,2 мм стоимость рулона размером 2,05х25 м — 19 тыс. руб. Рулон 2,05х20 м (1,5 мм) стоит 18,5 тыс. руб.
3. Ecoplast VGR. Цена рулона 2,05х20 м (1,5 мм) — 13,5 тыс. руб.
4. Plastroof VRP. При толщине 1,2 мм рулон имеет размеры 2,05х25 м, цена — 14 тыс. руб. При толщине материала 1,5 мм размеры рулона — 2,05х20 м, стоимость — 14,3 тыс. руб.

Tyvek

Владельцем торговой марки является компания Dupont (США). Производитель выпускает диффузионные и супердиффузионные мембраны из полиэтилена. Особенности продукции:

• обладает высокой прочностью при малом весе;
• не пылит;
• имеет гладкую поверхность, не препятствующую стеканию воды.

Предлагается несколько видов подкровельных диффузионных мембран:

1. Soft. Мембрана однослойная, удельный вес составляет 80 г/м2. Относительное удлинение при разрыве — более 15%. Сопротивление разрыву образца шириной 5 см: 250 Н. Диапазон рабочих температур: от -73 до +100 °C. Под воздействием ультрафиолета мембрана сохраняет свои свойства в течение 4 мес. Стоит рулон (1,5 х 50 м) 4950 руб.
2. Solid. Мембрана с отражающим покрытием. Усиливает теплоизоляционный эффект за счёт отражения инфракрасного излучения. Цена 50-метрового рулона шириной 1,5 м составляет 6500 руб.
3. AirGuard SD Эта мембрана применяется в крышах мансард в качестве пароизоляции (настилается под стропилами и утеплителем). В отличие от обычных пароизоляционных плёнок она пропускает пар, но ограниченно, так, чтобы его было недостаточно для конденсации в утеплителе и на стропилах. Крыша получается «дышащей», что позволяет уменьшить интенсивность вентиляции, а вместе с ней и теплопотери. Цена — 9200 руб. за рулон 1,5 х 50 м.

Strotex

Ещё один производитель диффузионных и супердиффузионных мембран — польская компания Foliarex, владелец торговой марки Strotex.

Мембраны Strotex выпускаются в нескольких исполнениях — с повышенной, обычной прочностью, антиконденсатным слоем

Предлагается несколько разновидностей:

1. Strotex SL PP. Мембрана отличается повышенной прочностью: усилие на разрыв образца шириной 5 см составляет 650–550 Н. Стабильность при УФ облучении сохраняется 1 месяц.
2. Strotex 110 PP. Мембрана с обычной прочностью — 300–250 Н/5 см. Увеличен срок стабильности при УФ излучении до 3 мес.
3. Strotex AC. Мембрана с антиконденсатным слоем. Ворсистое покрытие впитывает влагу, не давая ей стекать на строительные конструкции. Затем вода постепенно испаряется, пар удаляется через продуваемый зазор. Это самый прочный представитель линейки: сопротивление разрыву составляет 950–900 Н/5 см. Впечатляет и устойчивость к УФ-излучению: 6 мес.

Средняя стоимость продукции компании Strotex составляет 1000–2400 руб./рул. (75 м2).

Где применяют мембраны

Контакт с водой опасен для большинства видов строительных материалов, в числе которых широко применяемый бетон. Попадающая на поверхность жидкость проникает в поры, вымывает компоненты цементного вяжущего, ускоряет коррозию арматуры.

Мембранная гидроизоляция подвала Источник katlavan.ru

Сквозная фильтрация приводит к насыщению водой опирающиеся на фундамент стены. Как правило, их возводят из пористых материалов с низкой теплопроводностью. Повышение влажности значительно уменьшает их теплоизоляционные свойства, способствует появлению на поверхности плесени, ухудшает микроклимат в помещении.

Постоянная сырость изменяет свойства материалов, снижает несущую способность, вызывает быстрое разрушение конструкций и сокращение срока службы.

Гидроизоляция мембранными пленками применяется для защиты:

• фундаментов на влажных почвах, пучинистых грунтах с высоким УГВ;
• подземных сооружений — подвалов, тоннелей, паркингов, шахт лифтов, опор мостов, виадуков;
• плоских или скатных кровель, балконов;
• резервуаров — бассейнов, колодцев, прудов;
• стен и полов помещений с повышенной влажностью — душевых, санузлов, бань.

Производители гидроизоляционных пленок гарантируют их надежную работу в течение 25-30 лет. Ведущие российские производители полимерных мембран для фундамента — , «Тема», «Ренолит», «Икопал»,»Пеноплэкс», «Сика», «Протан». Битумные выпускают концерны «Бикрост»,»Рубитекс», «Изол».

Мембрана «Технониколь» Источник ivd.ru

Стоимость мембранных покрытий колеблется от 85 до 1100 рублей за квадратный метр.

Каучуковая мембрана – дешевый и проверенный временем материал

Синтетический каучук относится к самым пластичным полимерным соединениям, которые способны выдержать нагрузки, превышающие предел прочности большинства покрытий. Структура мембраны представлена трехслойным пирогом, армирующую функцию в котором выполняет сетка из полиэфирных волокон.

Нижний слой может изготавливаться в виде битумного материала, комбинированного с армирующей сеткой. Такая компоновка повышает адгезию с основанием при фиксации на битумные мастики. Впервые мембраны ЭДПМ появились в США более полувека назад, поэтому их сильные и слабые стороны хорошо изучены.

Плюсы материала:

• экологичность – выделение вредных веществ во время эксплуатации сведено к минимуму за счет природы полимера, не содержащего токсичных функциональных групп;
• возможность использования с наружным покрытием (подсыпкой) на основе гравия, щебня и пр. Защищенные подобным образом кровли могут использоваться для оборудования наблюдательных и вертолетных площадок;
• при монтаже материала не используются нагревательные устройства, а все стыки между полотнами заклеиваются липкой лентой;
• долговечность и малая нагрузка на кровлю;
• стойкость к перепадам температур;
• значительная прочность на разрыв;
• нечувствительность к нефтепродуктам (можно применять битумные смеси для надежной фиксации);
• высокая пластичность, позволяющая плотно укрывать неровности кровли;
• возможность укладки поверх вышедшей из строя старой битумной гидроизоляции, что существенно снижает трудоемкость и стоимость подготовительных работ.

Минусы покрытия:

• малая прочность на стыке склеенных полотен. Существующие методы вулканизации позволяют исключить эту проблему, однако требуют привлечения специального оборудования и дополнительного персонала;
• при доступе воздуха к нижнему слою мембраны можно ожидать ее ускоренного разрушения за счет окисления и охрупчивания битума;
• меньшая гибкость, по сравнению с ПВХ мембранами, ограничивающая применение материала в случае кровель со сложной поверхностью.

Что представляет собой гидроизоляционная мембрана? Разновидности материалов

Гидроизоляционная кровельная мембрана является ближайшим аналогом известной всем полимерной пленки, используемой в строительных, промышленных и сельскохозяйственных работах. Ее главное отличие – повышенная до 1-1,5 мм толщина, существенно увеличивающая прочность и снижающая вероятность повреждения при механических воздействиях.

Несмотря на значительный ассортимент полимеров, выпускаемых отечественной и зарубежной промышленностью, в кровельных работах получили распространение лишь три разновидности: ПВХ (поливинилхлорид), ЭДПМ (синтетический каучук или этилен-пропилен-диен-мономер) и ТПО (термопластичный олефиновый полимер). Достоинства и недостатки, присущие каждому материалу, ограничивают сферу применения и помогают выбрать подходящее покрытие для конкретного направления.

Технология монтажа современных мембран

Если в вашей кровле сравнительно небольшой угол наклона или длинная ендова, рекомендуем вам положить два слоя мембраны.

Современные объемные мембраны укладывать нужно строго параллельно карнизному свесу. Каждый следующий рулон должен минимум на 7 см перекрывать места крепления, а зону нахлеста склеивайте специальным клеем.

Мембрану вокруг дымоотвода накладывайте на 5-10 см выше будущего кровельного покрытия. Срезы на углах обязательно заклейте.

Для герметизации современных мембран применяют целые наборы клеящих средств. Хотя некоторые из таких пленок уже имеют липкие края, для которых не нужен скотч.

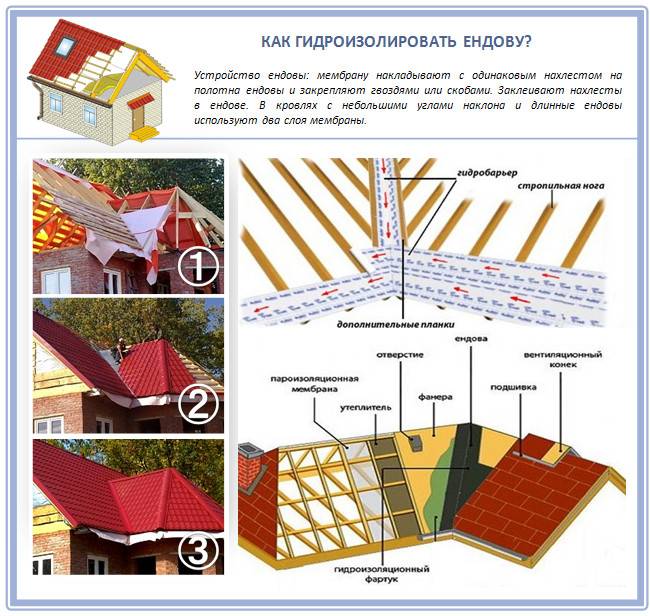

На полотна ендовы мембрану накладывайте с одинаковым нахлестом, и закрепляйте скобами или гвоздями. Все нахлесты в ендове заклейте.

Если же вам на пути попадутся мансардные окна, обходите их так же, как и трубы, учитывая рекомендации их производителей. В основном правила такие: при работе с мансардным окном накладывайте мембрану на оконный короб шириной 5 см. Закрепите и заклейте все соединения, как на картинке. К таким окнам, к слову, нередко предусмотрены специальные уплотнители.

Какую выбрать ветрозащитную мембрану?

Перед тем, как выбрать тот или иной материал, необходимо обратить свое внимание на следующие нюансы:

Первый пункт – это токсичность. Ветрозащитная паропроницаемая мембрана должна быть экологически чистым средством и не выделять токсичных веществ.
Второй пункт – технические свойства

В данном случае необходимо обратить внимание на значение прочности, устойчивости к УФ, допустимый диапазон температуры.
Третий пункт – эксплуатационный срок материала.

Также многие обращают свое внимание на стоимость товара. Наиболее дорогими являются супердиффузионные мембраны, однако они имеют наилучшие характеристики

В плане монтажа отличий нет, все пленки монтируются одинаково.

Антиконденсационные пленки

Иногда в процессе эксплуатации на поверхности полипропиленовой гидроизоляции, обращенной к утеплителю, образуется конденсат. Чтобы этого не происходило, на внутреннюю сторону гидроизоляционной пленки наносят слой вискозного волокна и целлюлозы, который хорошо впитывает и удерживает влагу, не образуя капель даже при ее избыточном количестве. Когда условия для конденсации исчезают, антиконденсапионный слой высыхает. Такие пленки односторонние, поэтому в кровельный «пирог» их надо укладывать шероховатой поверхностью к утеплителю, а гладкой — наружу. Как и в случае с полиэтиленовыми пленками, между полипропиленовой гидроизоляцией и утеплителем должен быть вентиляционный зазор.

При создании кровельного «пирога» нельзя:

• использовать в качестве гидроизоляции «недышащие» материалы: рубероид, пергамин, а также неперфорированную полиэтиленовую пленку — это затруднит выведение из утеплителя влажных паров;
• менять паро- и гидроизоляционные пленки местами или использовать одни вместо других, в этом случае влага обязательно проникнет в утеплитель и он не сможет выполнять свою функцию.

Ни в коем случае нельзя менять паро- и гидроизоляционные пленки местами или использовать одни вместо других

Сферы применения материала

Пленки для утеплителей обладает такими достоинствами, как высокая устойчивость к воздействию щелочей, кислот и растворителей. К тому же за счет включения в состав пигментов, блокирующих солнечное излучение, пленка хорошо задерживает ультрафиолетовые лучи. Благодаря высокой эластичности материала пленку удобно использовать на сложных по геометрии участках.

Строительную пленку используют как для защиты конструктивных элементов возводимых построек от атмосферной влаги, так и паров, поступающих из помещений.

Некоторые ошибочно полагают, что для временной защиты можно использовать обычные полиэтиленовые пленки. Но такие изделия не пропускают воздух, а наоборот, создают благоприятную среду для образования конденсата, что может губительно сказаться на элементах строительных конструкций.

Основные производители

Производителей ветровлагозащитных мембран в мире очень много — этот материал изготавливают все специализированные компании. Европа, Россия, Азия.

1. DELTA
2. TYVEK
3. Изоспан
4. Grand Line
5. Juta
6. Технониколь

Верхние две строчки занимают признанные лидеры, компании, вкладывающие много средств не только в рекламу и просвещение пользователей, но и в новейшие разработки в этой области. Конечно на рынке много и материала отечественного производства хорошего качества. Есть и нишевые производители (фасадные мембраны стойкие к УФ, негорючие мембраны).

Стоимость очень сильно колеблется, но в случае с мембранами все специалисты признают, что экономии тут не должно быть. Решение должно быть взвешено и оправдано. Слишком печальны могут быть последствия, а практика показывает низкое качество дешёвых мембран.

Свойства

Мембраны представляют собой материал, где центральный армирующий слой из полиэстера, стекловолокна или стеклоткани покрыт с двух сторон модифицированными полимерами. Толщина пленки — 0,4-2 мм. Нижний слой, как правило, делают цветным, чтобы легко можно было обнаружить течь и произвести ремонт.

Ассортимент мембран Источник mirkrovli.kiev.ua

Мембранные пленки для подземной гидроизоляции обладают свойствами:

1. Водонепроницаемостью.
2. Высокой водоупорностью, измеряемой в мм ртутного столба.
3. Стойкостью к нагрузке на разрыв, прокол от 16 до 20 мпа.
4. Устойчивостью к химическому и биологическому воздействию.
5. Удлинением при растяжении 120-300%.
6. Малым водопоглощением 0,2-0,6%.
7. Высокой трещиностойкостью.
8. Гибкостью до -60°с.
9. Небольшим весом — до 1 кг в квадратном метре.
10. Стойкостью к ультрафиолету.
11. Термоустойчивостью в интервале температур -40°…+50°.

Мембрана для фундамента соответствует группе горючести Г1-Г3 в зависимости от назначения. Для гидроизоляции бассейнов пленку изготавливают с ярким, устойчивым к выцветанию покрытием.

Повреждения при монтаже или эксплуатации легко отреставрировать. Материал поддается ремонту на протяжении всего срока службы, долго не теряет свойств.

Антиконденсатные пленки

Оптимальный вариант гидроизоляции под кровлю для металлочерепицы или фланцевых покрытий, не обработанных акрилом. Они отлично впитывают воду и защищают кровлю изнутри от избыточной влаги. Существенный недостаток таких пленок — очень большая вероятность выпадения конденсата, который приводит к образованию и развитию коррозионных процессов. Особенно актуальной эта проблема становится летом, когда днем влага попадает под кровлю, а ночью оседает в виде конденсата. Поэтому, если вы собираетесь использовать подобные решения, нужно предусматривать нижний вентиляционный зазор между пленкой и теплоизоляцией. Он будет способствовать выветриванию осевшего конденсата.

Только так они будут эффективно защищать металл кровли от коррозионных процессов.
