Пол по грунту на ленточном фундаменте для деревянного дома

Схема стяжки пола по грунту

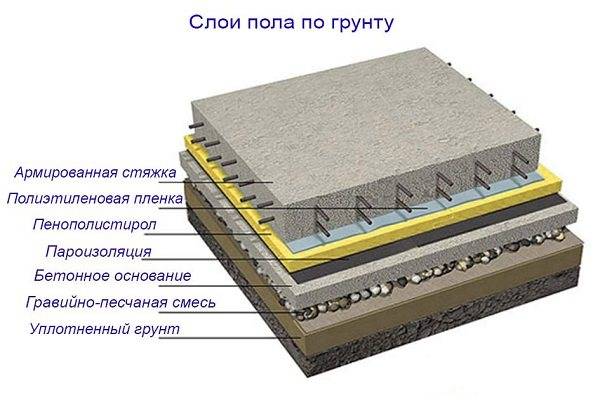

Каково устройство (по слоям)

Для деревянных черновых полов создание сложного пирога необязательно. Достаточно обязательного слоя песчаной засыпки, поверх которого настилается геотекстиль, укладывается или насыпается утеплитель. Состав пирога для бетонного пола по грунту сложнее.

Обычно создаются следующие слои:

Песчаная засыпка.
Слой гравийной подушки.
Укладывается армирующая сетка из металла или стеклопластика.
Черновой слой бетонной стяжки толщиной 10 см.
Слой гидроизоляции.
Утеплитель (керамзит, пенопласт или, лучше, специализированный пеноплекс).
Дополнительный слой гидроизоляции.
Чистовая бетонная стяжка.

Последний слой также рекомендуется армировать, чтобы исключить возможность образования трещин при высыхании. При необходимости, в него можно залить трубопроводы водяного теплого пола, чтобы получить эффективную и экономичную систему обогрева жилища.

Какие слои необходимы и их взаимное расположение

При ограниченном бюджете строительства для наливной стяжки/плиты для пола по грунту минимально необходимыми слоями являются (сверху вниз):

армированная ж/б стяжка – на нее можно уложить большинство напольных покрытий (линолеум, ламинат, ковролин, керамогранит, половую доску, пробку, кафель) либо подоснову для паркета (многослойная фанера);
утеплитель – снижает теплопотери и эксплуатационный бюджет (можно использовать меньшее количество регистров обогрева);
гидроизоляция – не позволяет влаге проникать в теплоизолятор из земли;
подоснова (бетонная подготовка) – в качестве гидроизоляции часто используются пленки, рулонные материалы, мембраны, которые легко повредить при армировании, заливке верхней стяжки, обувью строителей при укладке теплоизолятора, поэтому заливают плиту (4-7 см) из бетона низкой прочности;
подушка – при виброуплотнении нерудного материала достигается стабильность геометрии нижнего слоя, на который будет опираться плавающая стяжка.

Полиэтиленовая пленка между стяжкой и утеплителем не обязательна.

Согласно нормативам СП для жилых домов достаточно 60 см подушки (3 слоя по 20 см). Поэтому при значительной глубине котлована, который изготавливается для ленточного фундамента, целесообразней засыпать его этим же грунтом до проектной отметки так же с послойным уплотнением.

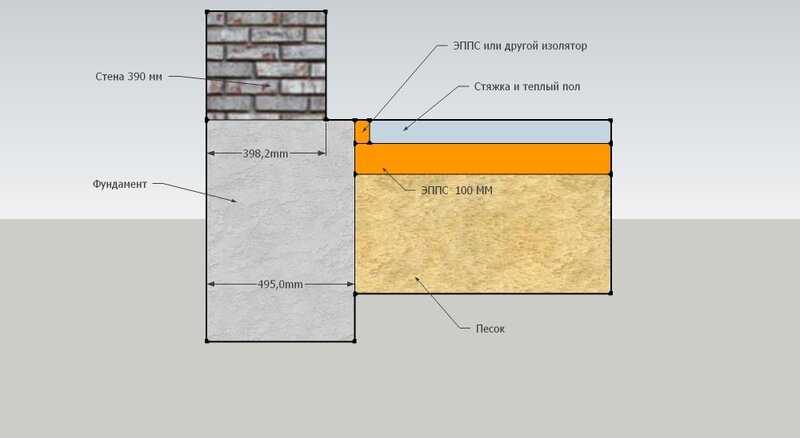

Здание на плитном фундаменте имеет конструкцию пол по грунту по умолчанию. Поэтому перед заливкой плиты достаточно выполнить мероприятия:

обеспечить дублирование инженерных систем – дополнительные гильзы с куском канализационной + водопроводной трубы;
изготовить подушку – выемка 80 см грунта с 60 см обратной засыпкой;
выполнить гидроизоляцию – пленка или рубероид;
уложить теплоизолятор – обычно 5-10 см пенополистирола, сохраняющего свойства даже при намокании, погружении в воду.

Спланировать бюджет строительства для коттеджа возможно только на этапе изготовления проекта. Поэтому пол по грунту необходимо заложить в документацию на начальном этапе.

Подготовка к работе

Подготовительный этап включает в себя изучение почвы на участке, вычисление глубины водоносного слоя и возможных колебаний в течение года. Необходимо обеспечить здание дренажной системой, благодаря которой влага из грунта будет уходить на безопасное расстояние.

Черновую стяжку специалисты рекомендуют проводить по геотекстилю, так в бетонном растворе сохранится влага, которая нужна, чтобы обеспечить нормальное отвердевание. Если же заливку провести на подготовительный слой, то он впитает влагу, что в конечном итоге ослабит прочность полученной стяжки.

Величина усадки подготовительного слоя обычно пропорциональна выбранной толщине.

До начала работ рекомендуется ввести все коммуникации, которые будут располагаться ниже уровня пола, на последующих этапах этот момент будет осуществить значительно сложнее.

Заливая бетонные слои, требуется выдержать весь слой затвердевания, чтобы не допускать деформации или полного разрушения в дальнейшем. Иначе есть риск, что общий пирог утратит прочность или же появятся дефекты геометрии.

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

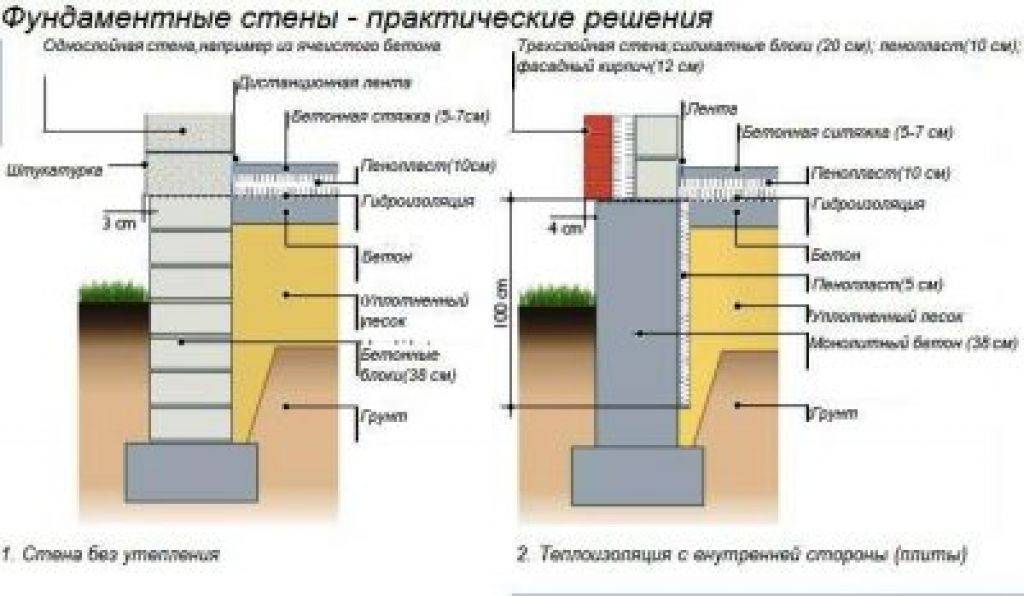

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

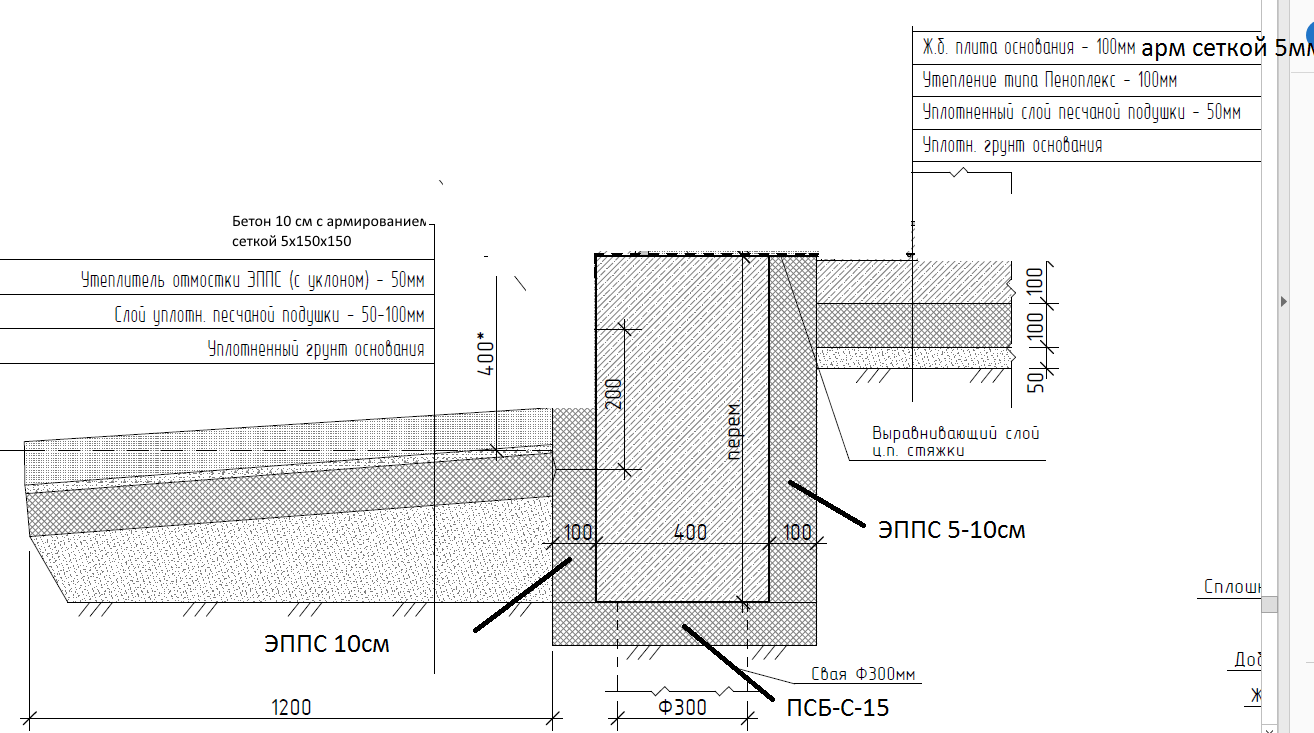

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
Отсутствие подпола не требует проведение работ по организации продухов.
Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
Бетонная стяжка позволяет монтировать систему «теплый пол».
Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Применение пароизоляции в полах по грунту

Следующие вопросы:

Нужно ли скруглять бетонную стяжку при переходе к стене, чтобы не рвать гидропароизоляцию?
Сколько же ему надо сохнуть, чтобы уложить сверху наплавляемую гидропароизоляцию?

Дело в том, что пароизоляция в отличие от гидроизоляции не требует обязательного приклеивания к основанию. Если имеется стяжка, которая вплотную примыкает к стене и необходимо сделать пароизоляцию, то важнее всего проклеить все стыки. Но надо учитывать, что все спайки полос пароизоляции должны быть очень надежными.

В результате, когда разогревается мембрана, она становится очень эластичной, заворачивается на стенку и вроде все идет отлично. Но не стоит забывать, что спустя непродолжительное время она остынет. И тогда слой пароизоляции обязательно уменьшится в объеме и произойдет своеобразная натяжка.

Если при укладке стяжки все углы между стеной и полом не были скруглены, то там образуется пустота. В этом нет ничего страшного. Но появляется серьезная опасность того, что при последующей укладке сетки очень легко и непринужденно можно порвать пароизоляцию. Для этого окажется достаточно ударить краем сетки в угол, ударить сапогом, вдавить щебень – да что угодно. А уберечься от подобных случайностей невозможно. Это же строительство. Именно поэтому необходимо устройство этого скругления. Оно послужит для минимизации человеческого фактора и вероятности подобных непредвиденных ситуаций.

Если же сделать скругление, то подобных пустот не образуется и пароизоляция оказывается защищена. И какой-нибудь случайный удар ничего с ней не сделает. Пароизоляция не порвется, так как под ней есть жесткое основание.

Поэтому, когда было сформировано основание и пароизоляция припаивается к стенам, то приклеивать ее к стяжке просто не имеет смысла. Достаточно пропаять стыки. То есть обеспечить целостность слоя. А дальше она просто пригружается сверху.

Конечно, если стяжка полностью высохла, то пароизоляцию можно и наплавить. Предварительно бетон грунтуется битумной грунтовкой, и затем наплавляется слой пароизоляции. Трудоемкость будет на порядок выше, зато она будет припаяна к основанию. Будет повод гордиться собой и спокойно спать по ночам.

Но в целом, как только бетонная стяжка будет выдерживать вес человека, то можно приступать к укладке пароизоляции. Главное припаять ее к стенам и обязательно пропаять все стыки. А полотно может просто лежать на бетоне.

Технология заливки фундамента

Некоторые вопросы производительности работ

При заливке фундамента своими руками потребуется использование бетономешалки. Для снижения затрат рекомендуется этот агрегат арендовать. Производство раствора осуществляется непосредственно на строительной площадке. Выбор устройства зависит от объема емкости.
Компактная бетономешалка

Компактные конструкции бетономешалок имеют объем на уровне 50-65 л. Небольшая вместимость этих бытовых приборов затрудняет выполнение заливки основания в одиночку даже при автоматизации процесса.
Производительность устройства прямо пропорциональна числу рабочих циклов. Усредненные практические данные говорят, что требуется около 5 минут для приготовления порции раствора. Этот параметр, в основном, зависит от размеров фракций щебня или гравия, которые являются наполнителем. Кроме этого требуется затратить время для перегрузки готового раствора и дальнейшей его транспортировки.

При среднем темпе ведения работ достигается часовая производительность порядка 0,2 куб.м. Этого объема достаточно для заливки свайного фундамента при использовании труда одного работника.

Организация работ

Очевидно, что выполнение всего объема работ по заливке фундамента одним человеком существенно увеличивает трудоемкость процесса. При этом затрачивается достаточно много времени на промежуточные операции, во время которых полученный раствор бетона начинает постепенно застывать. Для того чтобы избежать этого и повысить производительность труда рекомендуется распределить рабочую силу из расчета выполнения одной основной технологической операции одним работником.

Например, один или два человека задействованы на разгрузке емкости и замешивают раствор бетономешалки. Транспортировку и заливку осуществляет еще один работник. Раствор может уплотнять и удалять воздух из его массы один человек. Такая расстановка рабочей силы позволяет достичь непрерывности процесса.

Не всегда удается залить фундамент за один день, поэтому необходимо стараться не создавать больше двух слоев раствора. На ночь поверхность бетона защищается полиэтиленовой пленкой, а появившееся на поверхности цементное молочко на следующий день смывают, и процесс заливки продолжаются. При перерыве между заливками более суток необходимо приостановить работы до момента застывания верха залитого слоя.

Специалисты не имеют однозначного мнения по поводу правильности заливки слоями или отсеками с дальнейшим соединением блоков. Для индивидуального строительства, когда глубина фундамента невелика, этот вопрос не актуален. В случае блочного литья не допускается на стыках выпирающих деталей каркаса.

Если производительность бетономешалки не высокая, то не рекомендуется создавать тонкие горизонтальные слои раствора. Желательно его заливать частями, полностью заполняя опалубку по высоте.

Разновидности стяжки

Обустройство пола по грунту проводится в двух техниках – сухой и наливной. Выбор технологии остается на усмотрение владельца участка.

Выполнение сухой стяжки

Технология предусматривает формирование слоев – подушки на основе щебня, песочной отсыпки, черновой стяжки и гидроизоляции. Затем, с использованием специальных готовых смесей, проводится стяжка напольного покрытия. Готовые составы укладывают так:

Устанавливают маяки (планки или профили), фиксируют их шпаклевкой.
Засыпают между маяками крошеный керамзитный состав. Разравнивают материал по слою гидроизоляции.
Укладывают плиты, которые крепят клеем-герметиком или при помощи саморезов длиной 19 мм.

По завершению монтажных работ края пленки срезаются, а образовавшиеся зазоры заделываются герметиком.

Наливная стяжка полов

Технология наливного пола создает идеально гладкую поверхность для последующей отделки. Обустройство покрытия имеет ряд особенностей:

Гидроизоляционный слой очищается от пыли и обрабатывается жидким стеклом, разбавленным водой в пропорциях 2:1. Поверхность обрабатывается в 2-3 слоя, после полного высыхания каждого (1 час);
Смесь для заливки готовится вручную на основе сыпучего материала и воды. Состав нужно выдержать 10 минут и повторить замес.
Масса выливается на пол слоем 0,3-1 см и разравнивается шпателем.
Устраняются пузырьки воздуха – на поверхности прокатывается игольчатый валик.
Образовавшие после высыхания смеси ликвидируются при помощи шпаклевочной сетки.
Отделка выполняется после застывания массы.

Обустройство наливной стяжки компенсирует нагрузку дома, исключает усадку стен, изолирует шум от отопительного оборудования.

Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод

Этапы заливки

Подготовительный этап

Стяжка пола с учетом функциональности

Правильно залитая стяжка не только позволяет выровнять пол и получить качественную подложку под финишное покрытие. Она дает дополнительную шумоизоляцию, защищает от уличной влаги. В ней же закладывают трубы водяного отопления. Как это делать, рассмотрим далее.

Ударный шум, гул от шагов по лестнице или детских прыжков может стать причиной головной боли и плохого настроения. Если не полностью, то в большей части устранить его можно за счет правильной стяжки. На плиты перекрытия до заливки бетонной смеси укладывают специальные шумоизолирующие плиты.Основа — древесное волокно или гипс. В сердцевину засыпается кварцевый песок или иной наполнитель с аналогичными характеристиками. В самых современных модификациях поверхности дополнительно покрываются парафином для повышения гидроизолирующих свойств.

Нельзя забывать, что вес плит значителен. Если их использовать на втором или последующем этажах, создается дополнительная нагрузка на несущие конструкции. Альтернатива — пенопласт (не ниже ПСБ-С-25), минеральная вата (обязательно обустраивается гидроизоляция). Все перечисленные материалы помимо основной функции (шумопоглощение) становятся дополнительными утеплителями.

Важный момент! Финишное покрытие не должно соприкасаться со стенами. Рекомендованное расстояние — не менее 2-3 см. Нельзя и плинтуса крепить одновременно и к полу, и к стенам. В этом случае шум от шагов домочадцев не будет эхом разноситься по всем комнатам и этажам.

Технология заливки несколько меняется, если есть желание обустроить теплые полы или дополнительную гидроизоляцию, например, на первом этаже. Еще до укладки звукоизолирующего материала основу тщательно застилают специальной мембраной или полиэтиленовой пленкой в два слоя. Перехлест полос — не менее 10 см. Швы можно проклеить при помощи герметика и строительного фена.

Рис. 4. Мокрая стяжка на теплый пол

Сверху на пенопласт или минвату укладывают петли водяных труб и тщательно их закрепляют. Далее следует армирующая решетка и заливка бетонной смеси толщиной 3-5 см.

Важный момент! Укладывать трубы нужно предельно тщательно и аккуратно. Не должно быть заломов, перегибов. Чтобы исправить проблему впоследствии, процесс заливки придется повторить.

Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод

Подробная пошаговая инструкция

Полы по грунту. Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

с опорой на грунт — непосредственно по грунту или на лагах;
либо как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

Рис.1. Монолитное перекрытиепо грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.

Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

теплоизоляцию помещений из условий энергосбережения;
комфортные гигиенические условия для людей;
защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
предотвращать накопление конденсата водяных паров внутри конструкции пола;
снижать передачу ударного шума в соседние помещения по конструкциям здания.

Технология и материалы для армирования

Нижняя обвязка фундамента деревянного дома

Нижняя обвязка – это первый слой бруса или бревен, уложенный на фундамент. В дальнейшем уже именно на ней собирается сам сруб или каркас будущего дома.

Устройство нижней обвязки

На фундаменте частного дома сверху устраивается слой гидроизоляции из мастики, битума или рубероида после чего на него укладываются балки нижней обвязки, предварительно обработанные специальными составами, предотвращающими гниение древесины, порчу насекомыми или грибком. Для предотвращения подвижек эти балки можно накрепко связать между собой строительными металлическими скобами и дополнительно закрепить обвязку к фундаменту, но это действие довольно спорное.

Устройство нижней обвязки

В конце концов, вопрос крепления обвязки к фундаменту частного дома, целиком зависит от вашего выбора и желания. После устройства нижней обвязки можно приступать к сборке перекрытия первого этажа и устройства пола.

Особенности строительства

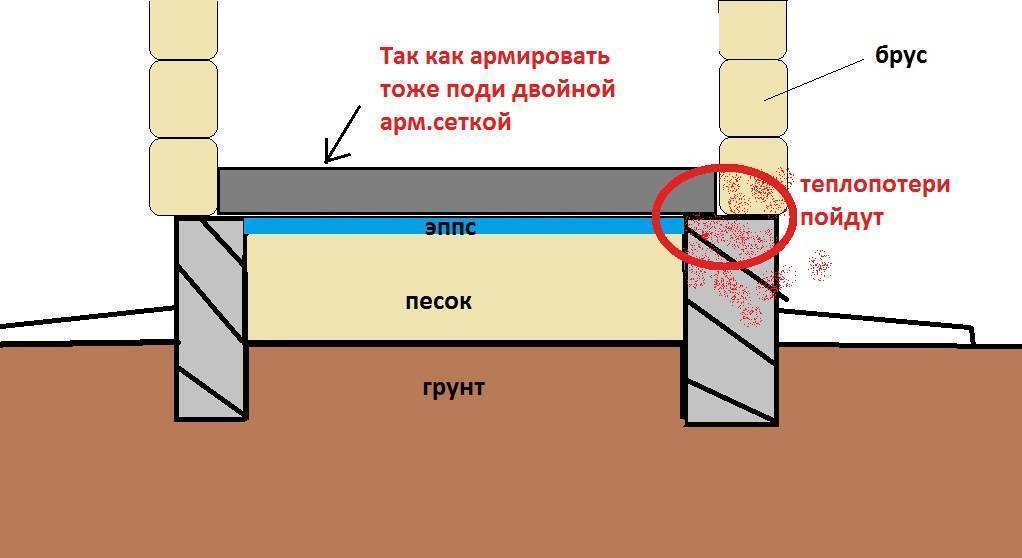

Обычно технология позволяет обустроить полы по грунту в ленточном фундаменте. Метод не применим для сложных типов опорных конструкций, которые сочетают два, либо несколько видов фундамента, например, свайно – ленточные.

Ленточный фундамент в частном доме Источник betonbase.ru

Есть несколько видов черновых полов. Среди них, бетонная стяжка. Опираться: конструкция может:

на несущие стены;
подушку из грунтовой засыпки.

В качестве основы можно использовать дощатый настил на деревянных брусьях (лагах). Для каждого вида конструкции сооружают пирог пола определённого состава. Бетон нельзя заливать прямо на землю либо глину.

Глиняный пол в хозяйственных постройках. Источник 9ban.ru

Необходимо подготовить промежуточный слой основы, обеспечивающей:

жёсткость;
теплоизоляцию;
гидроизоляцию;
стабильность;
способность выдерживать нагрузки.

Решение об укладке полов по грунту принимается на основе результатов исследования почвы

Важно знать, есть ли под зданием близко залегающая к поверхности вода

Деревянный пол по грунту Источник prd.ru

Что потребуется помнить застройщику

Как следует утеплите основание и пол по грунту, иначе большая часть тепла уйдет в почву Конструкция фундамента пола по грунту имеет усиленную эксплуатационную способность. Но для этого потребуется правильно подобрать нужный материал.

Чтобы было проще понять строение пирога изнутри, потребуется изучить те факторы, которые воздействуют на бетонную плиту:

Возникновение пучинистого влияния грунта под жилым строением происходит крайне редко. Загородные дома можно устанавливать на различные виды оснований, но все они устанавливаются на грунт. В случае если утепление подошвы будет не качественным, либо вообще отсутствует, большая часть тепла стремительно уйдет в слои грунта. За счет этого подпол или подвальное помещение, расположенное под домом, будет теплым, что может привести к затруднению хранения овощей. Чтобы этого не произошло, необходимо в обязательном порядке выполнять утепление качественно.
Каждый проект здания должен включать в себя дренажную защиту от воды, которая зачастую появляется в весеннее время года от таяния снега. При наличии отвода влаги грунтовые воды не образуются под конструкцией фундамента, тем самым почва будет сухой.
Не стоит укладывать геотекстиль под песчаную подушку — ухудшится уплотнение
Во многих случаях структура почвы под жилым строением оседает, даже если не происходит пучения. Иногда лента фундамента прикрепляется к конструкции пола при помощи армирования. Когда проседает почва под полом, образуется пространство, а бетонная плита провисает, потому что закреплена на основании. Чтобы избежать подобной ситуации в момент строительства выполняется обратная засыпка. Роется котлован, после чего засыпается щебнем и песком. После определенной толщины производится уплотнение. Если все условия будут выполнены правильно, то усадки не будет.
Большинство строительных организаций считают, что в момент устройства песчаной подушки под основание жилого строения предварительно укладывается геотекстильный материал. Но, по мнению специалистов, в таком случае ухудшится результат уплотнения песчаной или щебневой подушки. В период трамбования слои подушки прессуются вместе с грунтом, который размещен ниже. Под этот пирог лучше всего устанавливать дренажную систему.

В связи с вышеперечисленными факторами следует заострять особое внимание укладке пирога в случае ленточного основания. Благодаря этому значительно увеличится надежность всей конструкции в целом

Укладка других видов фундамента

Рассмотрев самые популярные и часто применяемые в строительстве деревянных домов основы, мы расскажем о еще нескольких видах фундаментов, которые можно возвести своими руками.

Свайно-винтовое основание дома

Самыми легким в монтаже, а также надежными и экономичными считаются свайно-винтовые основы под строения из бревна. Если в своей работе вы задействуете высококачественный материал, который покрыт антикоррозийным веществом, то в результате получите долговечную конструкцию.

Выглядит отдельный элемент как стержень с поверхностью в виде винта, а внизу расположен острый наконечник. Именно из-за своего строения этот свай довольно просто ввернуть в почву, до твердого слоя грунта. Сначала проводят установку всех деталей, а после верх необходимо подрезать, чтобы все сваи были расположены на одном уровне и залить бетонной смесью.

Некоторые используют комбинацию из нескольких видов фундамента. К примеру, основная постройка располагается на плитном основании, а дополнительная, такая как веранда, пристройка – на свайно-винтовом или же столбчатом. Но, как утверждают специалисты, этого делать нельзя, поскольку данное сооружение кроме того что ненадежное, но и опасное. Это объясняется тем, что отдельно пристроенное помещение, обычно соединяют одной крышей. А при усадке основного сооружения или дополнительного в результате влияния температурных перепадов или грунтовых вод кровля может покоситься, что потребует от вас дополнительных затрат на ее восстановление. Более того, в некоторых случаях, даже возможны нарушения стеновой целостности.

Однако, не все комбинации на тему фундамента так плохи. Есть, например, ленточно-свайный вид основы, инструкция ее возведения такова:

Размечают участок и убирают верхний, плодородный шар почвы.

На всю ширину будущих стен, двигаясь по всему периметру, копают ров. Его глубина должна составлять не меньше 30 сантиметров.

Через шаг, равный двум метрам необходимо пробурить скважины, диаметр которых будет 18 сантиметров, а глубина около полутора метра. Укладывается на дно песчаная прослойка. Делается каркас из арматур и опускается в каждую скважину. Ямы с уложенными каркасами заливаются раствором бетона, который необходимо хорошенько утрамбовать. Для части фундамента ленточного вида установить деревянную опалубку. Она обязательно должна возвышаться над землей на полметра. Сваривают каркас из арматурного металла для ленточной основы и вяжут его с элементами, выступающими со скважин. Залить фундамент. После абсолютного высыхания фундамента, выполняют гидроизоляцию сложенным в несколько раз рубероидом и смазав его мастикой

Очень важно провести такое мероприятие перед постройкой именно дома из бревен. Ну, вот и разобрались с тем, какая технология заливки комбинированного фундамента

Ну, вот и разобрались с тем, какая технология заливки комбинированного фундамента.
