Классификация видов
Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.
Классическая
Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.
Так классическая вальмовая крыша выглядит на фото:
Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.
Полувальмовая
Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам. Половинчатая вальма располагается сверху фронтона или снизу от него.
Голландская
Под укороченным треугольным скатом удобно разместить балкон или террасу.
Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.
В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

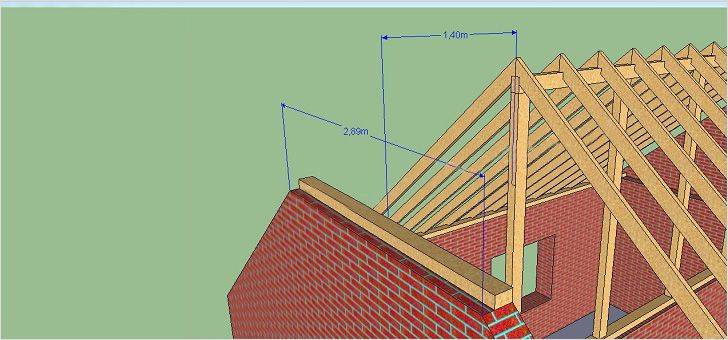

Фото стропильной конструкции голландской крыши:
Датская
Треугольный скат разделен на две части. Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.
Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.
Шатровая
Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.
Такая система отлично подходит для укрытия домов квадратной формы, где все стены равны друг другу. Часто используются при строительстве беседок.
Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.
При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.
Ломаная мансардная
Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы. Все скаты разной площади, под разным углом.
Так выглядит ломаная крыша:
В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.
У висячих стропил отсутствует опоры внутри. Они опираются на внешние опоры. У наслонных внутренняя опора есть.
Многощипцовая с двухскатной системой
Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.
Стропильная конструкция многощипцовой имеет вид множества двухскатных элементов треугольной формы. Вид напоминает комбинация шатровой и двухскатной крыши. Стропила опираются на коньки.
Разновидности полувальмовой четырехскатной крыши
В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.
Голландская полувальмовая крыша
Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.
Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.
Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.
Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео
Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.
Датская полувальмовая крыша
Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.
Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.
Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.
Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.
Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше. Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам
Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.
Особенности привязки вальмовой крыши на коробку здания
В зависимости от размеров коробки здания, угла наклона скатов специалистами используются несколько разновидностей установки каркаса вальмовой крыши на стены:
Крыша с опорой на балки перекрытия
Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.
Что дает такой вариант привязки к стенам дома:
В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.
На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

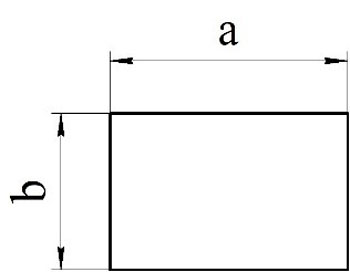

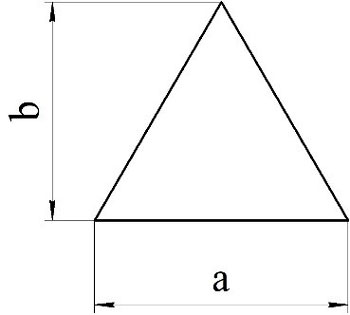

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Конструктивные элементы вальмовой крыши
Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:
Элементы вальмовой кровли
Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.
Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).
Преимущества и недостатки полувальмовой крыши: фото красивых домов
Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.
Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.
Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.
Возможные трудности
Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:
- Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
- Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
- Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.
Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.
Преимущества и недостатки полувальмовой кровли
Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.
В чем преимущества полувальмовой крыши
Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.
Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:
- Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
- Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
- Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.
На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры. Важно! Полувальмы достаточно эффективно отражают напора ветра
Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены
Важно! Полувальмы достаточно эффективно отражают напора ветра. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены
Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.
Недостатки крыши с полувальмами
Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.
Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.
Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.
Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.
Обустройство мансарды
При планировании использования внутреннего пространства в качестве жилого при проектировании полувальмовой крыши:
- Предусматривается возможность утепления ската крыши и фронтонов, с заложением многослойного «дышащего пирога», не удерживающего внутренний конденсат внутри.
На практике это достигается путем защиты утепляющей прослойки с внутренней стороны облицовкой и паробарьером, и заменой непроницаемой рулонной гидроизоляции на диффузионные кровельные мембраны.
- При необходимости (интенсивной эксплуатации, наличии санитарных комнат) закладывается система принудительного вентилирования мансарды.
- Стропильная система проектируется с учетом потребности в максимальном освобождении пространства (диагональные подкосы заменяются ригелями и фермами, вертикальные стойки делаются более массивными и прочными, но редкими, усиливаются требования к декоративности каркаса, зачастую оставляемого открытым).
- Заранее продумываются места расположения окон и габаритной мебели.
Голландская крыша: двускатная полувальмовая конструкция
Голландская кровля обладают более простой конструкцией, чем датская, но при этом почему-то получила меньшее распространение.
Скорее всего дело в том, что она рассчитана на большой стропильный каркас, а его не так-то просто возводить на высоте. И сегодня подобные крыши строят в основном на двух- или трехэтажных усадьбах:
У полувальмовой голландской крыши торцевые скаты в 1,5-3 раза короче боковых. Благодаря этому получается избежать потерь полезной площади в мансардном помещении и установить там обычные окна.
Шаг 1. Устройство мауэрлата на разной высоте
Строительство начинается с установки мауэрлата. Именно на него будут опираться вальмовые или рядовые стропильные ноги. Но мауэрлат будет находиться не на одном уровне, а на разных. На иллюстрации хорошо видно, как это должно быть:
Балки перекрытия нужно укладывать перпендикулярно мауэрлату. Если вам приходится состыковать два бруса, то место их соединения нужно располагать обязательно над несущей стеной, так как оно само по себе слабое.
Шаг 2. Установка и закрепление конькового прогона

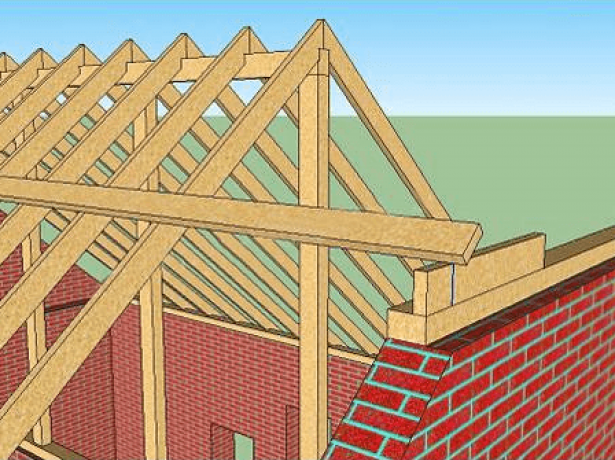

Как только мауэрлат закончен, по центру выставляют коньковые прогоны – один или несколько, в зависимости от того, насколько большой получилась крыша.
Для этого часто используют раму, верхняя часть которой и служит прогоном. К слову, в строительстве полувальмовой крыши рекомендуется использовать одинаковые материалы как для стропил, так и для каркаса, доски не должны быть меньше, чем 50 на 150 мм. Если ширина здания больше, чем 4,6 м, стропильные балки делают составными.
Шаг 3. Закрепление стропильных ног
Затем ставят стропильные ноги. Это классические стропила по бокам крыши и укороченные диагональные ноги с нарожниками для формирования небольших скатов. Для этого между двумя основными скатами устанавливается горизонтальная перемычка. Ее часто называют прибоиной. И к ней как раз под углом присоединяют диагональные стропильные ноги.
Укороченные стропила крепят к коньковой балке двумя гвоздями
И важно, чтобы такие стропила между наклонными полками и нижней опорой были с жесткой фиксацией
Для этого в верхней точке крепления конец нарожника прибивают под углом, чтобы он соединялся со стропилами как можно более плотно. Чтобы еще лучше закрепить каркас, нижнюю плоскость, служащую опорой для стропил, закрепляют брусками с сечением 50 мм.

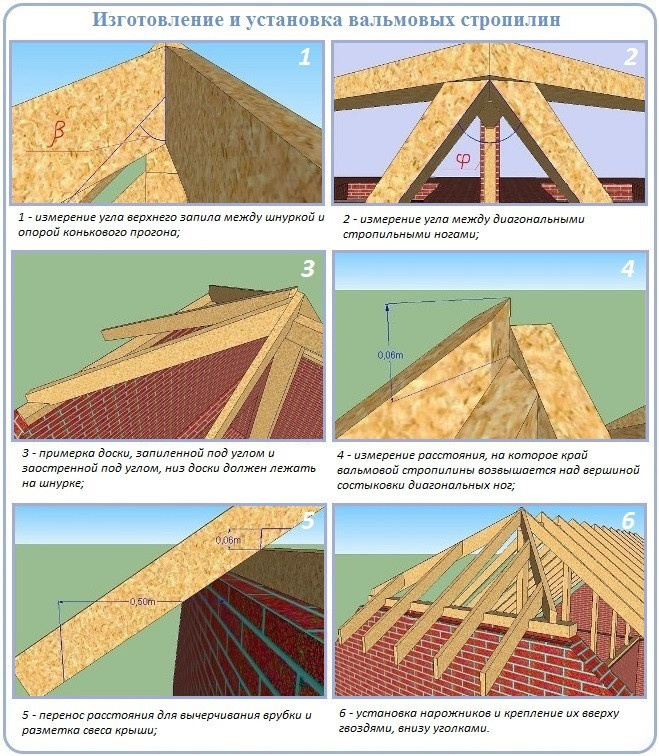

При установке диагональных стропил самое важное – это сформировать ими идеальную плоскость будущих скатов крыши. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

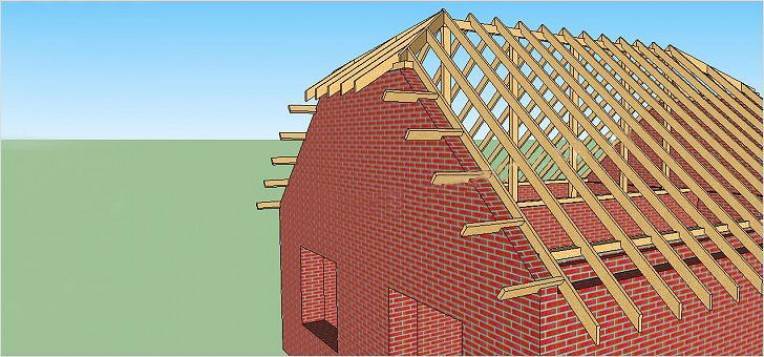

А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:
В приведенной иллюстрации построена висячая стропильная система, без конькового элемента. Наклон полувальм здесь обеспечен за счет более коротких стропильных ног. Все стропильные элементы соединены между собой на металлические пластины.
Вообще всю голландскую кровлю можно построить из готовых стропильных ферм, как и двускатную, в чем и состоит ее основное преимущество перед датской:
Готовые фермы выглядят следующим образом и вы можете заказать их уже готовыми:
Шаг 4. Усиление стропильной системы
Чтобы полувальмовая крыша получилась достаточно жесткой и надежной, все участки соединений обязательно усиливают подкосами. Кроме того, с обеих сторон крайние стропильные фермы в этих местах делают двойными.
Места крепления перемычки к стойке усиливают при помощи коротышей – отрезков доски, которые прибиты снизу. Именно они при повышенной ветровой нагрузке предотвращают деформацию всей стропильной конструкции.
Шаг 5. Изоляция и монтаж кровельного покрытия
Когда все будет готово, можно приступать к изоляционным работам. Кровельное покрытие в таких случаях рассматривают как пары геометрических фигур, и по ним достаточно легко вычислить площадь крыши.
Например, в датской полувальмовой конструкции это по две большие и малые трапеции у основных скатов, а у голландской – две трапеции и два небольших треугольника.
Подведем итог: голландская форма крыши хороша тем, что долгие годы не требует ремонта и достаточна устойчива. Но при ее возведении необходим высокий профессионализм, так как существует определенный ряд сложностей.
А любые ошибки в стропильной системе обычно проявляют себя со временем не лучшим образом. Как вариант, можно заказать по своему чертежу отдельные стропильные элементы, чтобы быть уверенными в их геометрии.
Устройство полувальмовой крыши
Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.
В современных конструкциях полувальмового типа используют два варианта компоновки:
Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
- Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.
В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Схема стропильной системы полувальмовой крыши
В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.
Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:
- Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
- Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
- Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
- Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.
Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.
В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.
Как рассчитать площадь крыши полувальмовой конструкции
Полувальмовые крыши относятся к типу сложных с многочисленными скатами. Как видно из прошлого рисунка, в состав общей кровельной поверхности входят следующие фигуры: треугольник, трапеция, прямоугольник со скошенными углами и сложные фигуры.
Для расчёта общей площади крыши делают следующие операции:
- сначала рисуют общую схему;
- выделяют простые фигуры,
- расставляют размеры сторон каждой фигуры,
- определяют площадь каждой фигуры;
- суммируют полученные результаты и находят общую площадь крыши.
Значение площади крыши нужно для того, чтобы знать, какое количество кровельного материала необходимо закупать. Но при подсчёте кровельного материала для закупки следует учесть, что он продаётся обычно в прямоугольной форме. А поэтому вполне возможно, что площадь закупаемого материала будет в 1,5-2 раза больше расчётной поверхности кровли.
Формулы для расчёта площади плоских фигур приведены в таблице:
| Фигура | Площадь |
 | S = a × b |
 | S = (a × b) / 2 |
 | S = h × (a + b) / 2 |
 или
| S = (a × b) + h × (a + с) / 2 |
Как устроена стропильная система полувальмовой крыши: схема и фото примеры
Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:
- стропильная система, которая выполняет роль основания для удерживания всех элементов;
- мауэрлат – нижняя опорная балка для стропил;
- материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
- кровельное покрытие, которое обеспечивает механическую защиту.
Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность
Это особенно важно при создании полувальмовой мансардной крыши
