Установка подвесного потолка Армстронг и расценки на монтаж

Потолок армстронг. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок – к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Технология монтажа

Установка проходит довольно просто, с ней самостоятельно справится и непрофессионал. Рассмотрим поэтапно технологию монтажа потолков Армстронг с ячейками стандартного размера 600х600 мм.

Разметка

Первым делом с помощью лазерного нивелира определяют самую низкую точку потолка. От неё отмеряют расстояние до будущих плит (минимальный отступ 100 мм, рекомендуемый — 200-250 мм). На этом уровне ставят отметки в углах и с помощью малярного шнура соединяют их линией по периметру комнаты. Так получают место крепления пристенного молдинга и высоту установки несущего профиля.

Затем переходят к разметке потолочной поверхности. Методом пересечения диагоналей находят середину. От неё проводят перпендикуляры к стенам и размечают линии в соответствии со схемой.

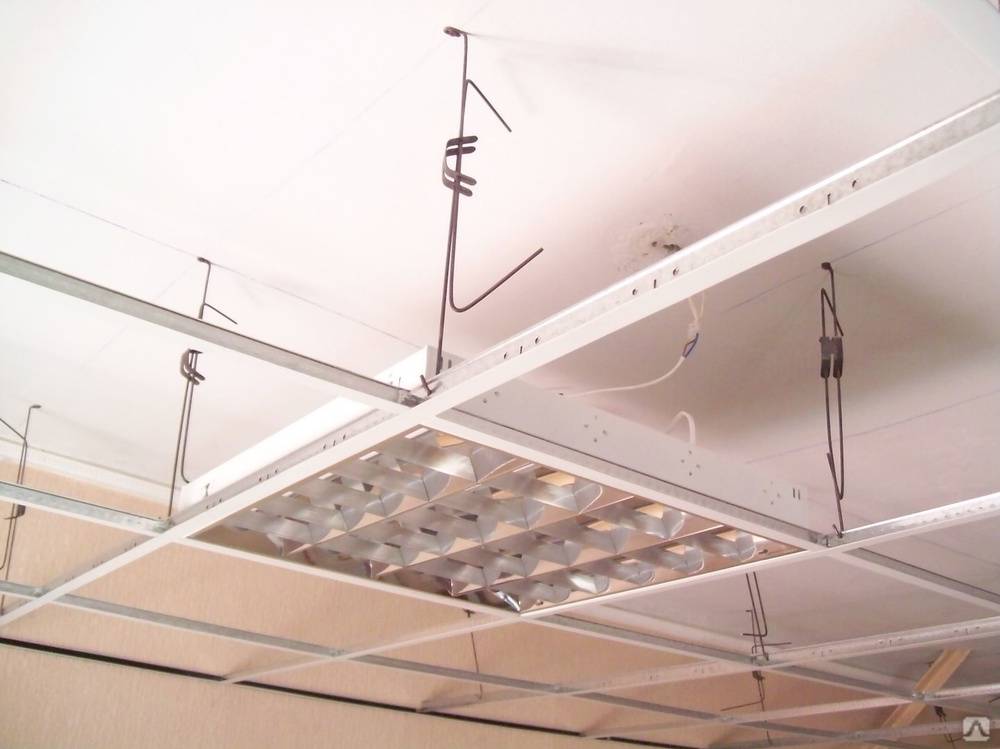

Сборка каркаса

По периметру комнаты устанавливают пристенные молдинги. Крепёж подбирают в зависимости от материала стен. В углах профиль подрезают ножницами по металлу и стыкуют под углом 45 градусов. На прочность конструкции это не повлияет, так как пристенный уголок нагрузки не несёт.

После этого по линиям на потолке согласно схеме сборки устанавливают подвесы. Максимальный шаг — 1,2 м, а от стен отступают 0,6 м. К бетонному потолку подвесы крепят через анкерные болты или дюбеля, предварительно просверлив отверстия. Для деревянного берут саморезы.

После этого собирают несущую часть каркаса. Профили вешают на подвесы, вставляя крюк в отверстие на рейке. Собранный каркас должен располагаться в одной плоскости. Этого добиваются с помощью строительного уровня или натянутой через всю комнату верёвки. Высоту регулируют, изменяя длину подвеса.

Концы несущих реек упираются в пристенный молдинг. Если длины профиля не хватает, его наращивают, используя замок по краям. При необходимости рейки подрезают.

Затем с шагом 60 см устанавливают длинные поперечные профили, их укладывают поперёк несущих, вставляя замок в щель-крепление. После этого между ними крепят короткие рейки, которые образуют квадратные ячейки каркаса.

Монтаж светильников и вентиляции

Разводку электрики проводят до укладки плит. Светильник поднимают к потолку и подключают к сети. Затем аккуратно укладывают в ячейку.

Для вентиляции предварительно устанавливают сплит-систему (как правило, в незаметном углу). Решётку заводят в ячейку и крепят к корпусу блока.

Укладка плит

Панель заводят за профили, развернув по диагонали. Затем поворачивают и укладывают на направляющие. Если каркас смонтирован правильно, плита легко ложится, для установки не нужно прилагать усилий.

Крайние плиты часто приходится подрезать. Это делают строительным ножом по линейке. Режут только с лицевой стороны.

Демонтаж подвесного потолка гэсн. Расценки в смете на демонтаж подвесного потолка «Армстронг»

Как отмечалось выше, разборка плит потолка может потребоваться для монтажа линий электричества, телефонных кабелей и других коммуникаций. Поэтому расценки в смете на разборку подвесного потолка также являются довольно востребованными.

Как правило, работы по демонтажу и разборке находятся в составе ремонтно-строительной части сборников ГЭСН и ФЕР. Таким образом, расценку в смете на демонтаж потолка «Армстронг» возможно применить из сборника ФЕРр63. На рисунке 2 приведена норма из указанного сборника под шифром ФЕРр63-15-1.

Рисунок 2. Норма ФЕРр63-15-1

Как можно понять из названия нормы ФЕРр63-15-1 в состав работ входит как демонтаж плит, так и разборка потолочного каркаса. Кроме того, данная расценка в смете на разборку подвесного потолка также учитывает снятие потолочных креплений. Следует, однако, учесть, что при производстве демонтажных работ образуется строительный мусор, вынос и утилизация которого не учтены в норме ФЕРр63-15-1. Поэтому расценки на указанные виды работ должны быть включены в состав сметной документации отдельной позицией.

Также следует отметить, что нормы из сборника ФЕРр63 могут быть использованы при составлении сметы на ремонт потолка, так как в составе сборника числится множество ремонтных норм. Например, расценка в смете на ремонт потолка «Армстронг» находится в составе таблицы ФЕРр63-14 под номером 3.

Норма ФЕРр63-14-3 предполагает замену только плит потолка, без разборки каркаса. Помимо этого данная норма может быть использована и при составлении сметной формы на частичную замену потолочных плит. Не стоит забывать о том, что при ремонте потолка также не исключено образование строительных отходов, поэтому о применении расценок на их ликвидацию со строительного объекта следует также помнить.

Подготовка потолка

Как и другие виды подвесных потолков, Армстронг полностью скрывает недостатки чернового перекрытия, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска крепко держится на потолке, ее можно не удалять. В случае отслоения отдельных участков или разрушения штукатурки отпавшие куски старой отделки могут повредить плиты, поэтому лучше их удалить, а щели и трещины заделать цементной или алебастровой шпаклевкой.

Снятие штукатурки

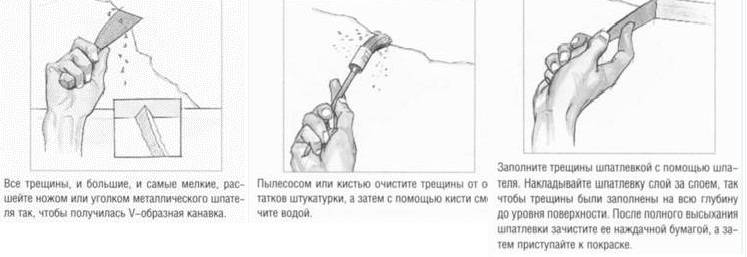

Заделка трещин на потолке

Потолки Армстронг с мягкими плитами боятся воды и при намокании падают на пол и ломаются. Поэтому в помещениях, где возможны протечки воды, необходимо выполнить гидроизоляцию потолка.

Между чистовым потолком и перекрытиями остается расстояние 20-25 см, в котором можно разместить звуко- и теплоизоляционные материалы. В этом случае сначала монтируют каркас из деревянного бруска для волокнистых плит утеплителя, располагая его так, чтобы он был смещен относительно каркаса подвесного потолка. Укладывают утеплитель и закрывают его паропроницаемой влагоизоляционной пленкой. При использовании пенополистирола, его крепят прямо к черновому потолку на клей и дюбели-грибки.

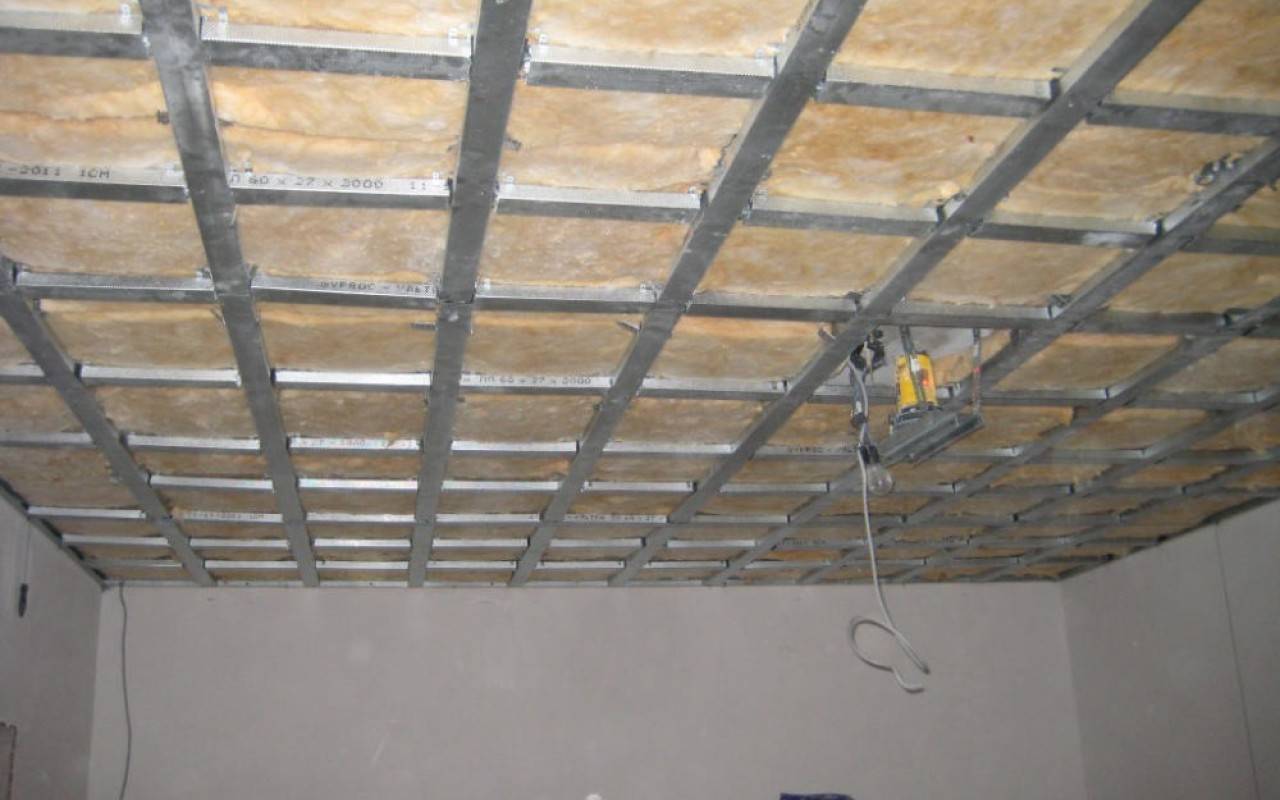

Монтаж каркаса поверх утеплителя

Требования к потолочной поверхности

Система Армстронг полностью скрывают черновую поверхность, поэтому от неё не требуется идеальное состояние. Поскольку подвесной потолок устанавливается с отступом от базового перекрытия, то допустимы и небольшие перепады по высоте. Но нужно удалить остатки прежнего покрытия — краски, штукатурки, обоев и т. п.

У бетонного потолка заделывают щели между плитами, если где-то откалываются куски — их убирают и цементируют углубления. Желательно покрыть всю поверхность грунтовкой с антисептиком, которая защитит от образование грибка. Деревянный потолок проверяют на следы гниения и плесени, при необходимости удаляют повреждённые части, затем пропитывают антипиреновыми и противоплесневыми составами.

Обязательная схема-чертеж перед монтажом

Схема потолка нужна, чтобы распланировать расположение плит. Расчёт материалов будет точнее, а монтаж упростится.

Чаще всего встречаются квадратные плиты Армстронг 600х600 мм, поэтому при дальнейших рассчетах будем использовать этот размер. Чтобы подготовить схему раскладки, сначала измеряют помещение. Затем на бумаге или в компьютерной программе создают чертеж в масштабе.

Панели укладывают, начиная от центра. Тогда по краям остаются симметричные обрезки. Установка потолка армстронг предполагает два варианта центровки. При первом в середине комнаты будет одна плитка. А во втором — четыре, уложенные углами точно в центр.

Таким образом планируют расположение плит на будущем навесном потолке. Как видно на схеме, в первом случае по краям получаются слишком маленькие обрезки, работать с которыми будет затруднительно, поэтому лучше выбрать второй вариант с укладкой от центра помещения.

Чтобы определить эту точку, с помощью малярного шнура отбивают две диагонали из углов. Место пересечения и будет центром комнаты. Через него проводят две линии перпендикулярно стенам. Затем через каждые 600 мм откладывают паралели и размечают весь потолок согласно схеме.

Демонтаж потолка армстронг: расценка. Демонтаж «Армстронга». Расценка в смете.

При применении расценки на демонтаж «Армстронга» действуют те же принципы, что и при его монтаже: так же важна осведомленность о демонтируемых плитах, каркасах и креплениях. Однако в отличие от монтажных работ, расценки на которые в большинстве своем находятся в составе сборников нормативных баз ФЕР (ГЭСН) на строительные работы, при составлении локальных смет, смет по форме №4, актов КС-2 и прочей сметной документации на демонтажные работы следует обращаться к ремонтно-строительным сборникам ФЕР/ГЭСН. Таким образом, расценку в смете на демонтаж «Армстронга» возможно обнаружить в сборнике ФЕРр63 под названием «Стекольные, обойные и облицовочные работы».

Как показано на рисунке 2, указанный выше сборник включает в себя работы, касающиеся не только потолочных покрытий, но также стен, стекол и фасада. Итак, расценка на демонтаж «Армстронга» находится в составе таблиц ФЕРр 63-15 под названием «Разборка элементов облицовки потолков с разборкой каркаса». Нормой под шифром ФЕРр63-15-01 учтена искомая работа по демонтажу потолков из растровых плит, к коим относятся и потолки типа «Армстронг» в том числе. Демонтаж происходит поэтапно: сначала демонтируются плиты, затем разбирается каркас и снимаются крепления каркаса. При демонтаже может образоваться строительный мусор, а также материалы, которые еще могут быть использованы в дальнейшем, поэтому в смету могут быть включены расценки по погрузке и перевозке демонтированных материалов отдельной позицией, если это предусмотрено проектными схемами или ведомостями на демонтаж.

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

2. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

3. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

4. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

5. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

6. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Уход и правила очистки плит

Для стандартных минеральных панелей подходит только сухая чистка: мягкой тряпочкой или пылесосом. Водостойкие (металлические или стеклянные) можно мыть. Но нужно подбирать составы без абразивных частиц. Подойдут и средства для очистки стёкол.

Если не удалось удалить загрязнения с плиты, её можно обновить: покрасить в тот же цвет. Подбирают дышащие составы, которые не закупоривают поры на минеральных панелях. Можно выкрасить и профили, тогда они будут меньше заметны.

Если понадобился ремонт — не проблема! Плиты не закреплены, любую из них можно вынуть и заменить на новую. Также при необходимости чинят проводку и вентиляцию, спрятанную за потолком.

Потолок армстронг устанавливают не только в коммерческих помещениях, но и дома, если позволяет высота. Такая отделка сочетается с интерьерами в современных стилях. Монтаж подвесных потолков армстронг несложно выполнить своими руками, что позволяет сэкономить на ремонте.

Устройство потолков: плитно-ячеистых по каркасу из оцинкованного профиля. Устройство плитно-ячеистого потолка

Потолок типа armstrong состоит из каркаса, который крепится с помощью подвесов к перекрытиям, и потолочных плит. Каркас монтируется из несущих, периметральных (стеновых), поперечных и угловых профилей.

Размеры плит идут двух стандартов: 60х60 см и 60х120 см, толщина – от 8 до 25 мм, вес – от 2,7 до 8 кг. Они могут быть из минеральных и органических материалов, металлическими (перфорированные и цельные металлические листы), зеркальными с рисунком, пластиковыми, деревянными и стеклянными. Жесткие плиты более тяжелые, поэтому требуют усиленных профилей.

Минеральные плиты изготавливаются из минваты, экологически небезопасного материала, поэтому стали все меньше использоваться. Их преимущество – в наличии мелких пор, которые способствуют улучшенной вентиляции воздуха. В состав органических плит входят отходы от переработки бумаги.

В зависимости от свойств наполнителя выпускаются следующие плиты:

• Эконом-класса, не имеют особых свойств, поэтому используются в обычных условиях.
• Функционального типа. Имеют декоративную отделку, влагостойкие, огнестойкие, устойчивые к ударным нагрузкам.
• Влагостойкие. Используются в помещениях с повышенной влажностью: бассейнах, прачечных, банях.
• Акустические. Имеют повышенные звукоизоляционные характеристики, устанавливаются в школах, кинотеатрах, спортзалах.
• Медицинские. Плиты с антибактериальным покрытием, используются в заведениях общественного питания, медицинских учреждениях.
• Дизайнерские. Используются для оригинального оформления помещений, отличаются оригинальным рисунком.

Мягкие панели легко режутся монтажным ножом, стеклянные – алмазным инструментом, остальные твердые плиты режут специальным инструментом. Плиты для подвесного потолка можно изготовить своими руками из плит МДФ или деревянных панелей.

Каркас потолка монтируется из следующих элементов:

• несущих Т-образных профилей, длина которых 3,7 м;
• продольных профилей Т-образной формы длиной 1,2 м, крепящихся к несущим с шагом 60 см;
• поперечных Т-образных профилей длиной 60 см;
• подвесов (крючков и штанг): штангу крепим к потолку, крючок – к профилю;
• на стенах по периметру крепим угловой стеновой трехметровый профиль.

В качестве крепежных элементов используем анкерные болты саморезы и дюбели.

Нюансы установки подвесного потолка в квартире

Основная проблема с такой отделкой — снижение высоты помещений. Для жилых комнат она должна быть не меньше 250 см. То есть система армстронг больше подходит для квартир с потолками от 270 см. А для домов с низкими потолками, вроде хрущёвок, приходится подбирать другие способы отделки.

Второй нюанс — стилистический. Плиты на потолке хорошо вписываются в современные интерьеры — например, минимализм или хай-тек. Но в домах с более традиционной обстановкой они могут смотреться чужеродно, «по-офисному». Чаще всего системы Армстронг устанавливают в ванных комнатах в сочетании со стеклянными плитами и внутренней подсветкой.
