Охранно-пожарная сигнализация в квартире: устройство, схема, подключение самостоятельно

Составные части оборудования охранно-пожарных систем

Пожарная сигнализация считается необходимым условием безопасности на любом предприятии. Для того чтобы понять принцип ее функционирования, необходимо знать, из чего она состоит. Ее комплектуют следующие устройства:

  • Датчики, которые позволяют выявить возникновение открытого огня или задымленности в помещении;
  • Механизмы сбора информации с датчиков или панели контроля;
  • Программы управления безопасностью (компьютер или компьютерная сеть со специализированным программным обеспечением).

Основные аспекты в работе ОПС

Принцип работы пожарно-охранной сигнализации достаточно прост и понятен. Принимающими устройствами являются извещатели, которые оснащены различного рода датчиками. Поступившая на сенсорные механизмы (датчики) информация о возгорании передается в устройство сбора данных (контрольную панель). В более сложных системах, где управление осуществляется централизованным способом, информация передается на центральный пульт управления (компьютер). Заложенное в ПК программное обеспечение принимает, в зависимости от полученной информации, решение и приводит систему в действие.

Активные работают по принципу постоянного сигнала. Если он меняется, то датчик передаст сообщение о срабатывании функции пожаротушения на контрольную панель. Пассивные откликаются на изменения во внешней среде, например: на повышение температуры в зоне охраняемого объекта. В зависимости от воздействующего фактора, принцип действия пожарной сигнализации может отличаться.

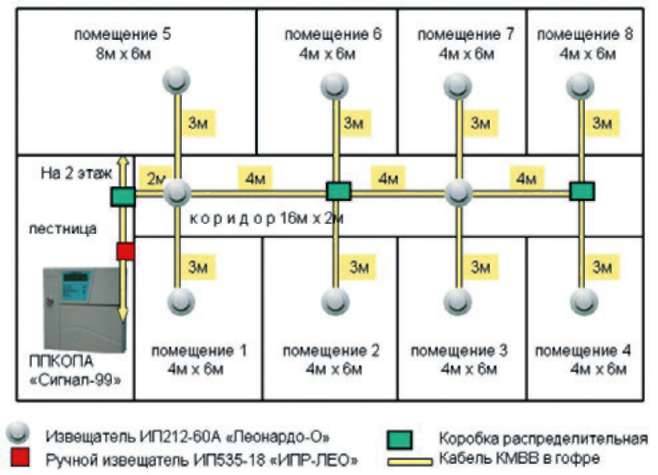

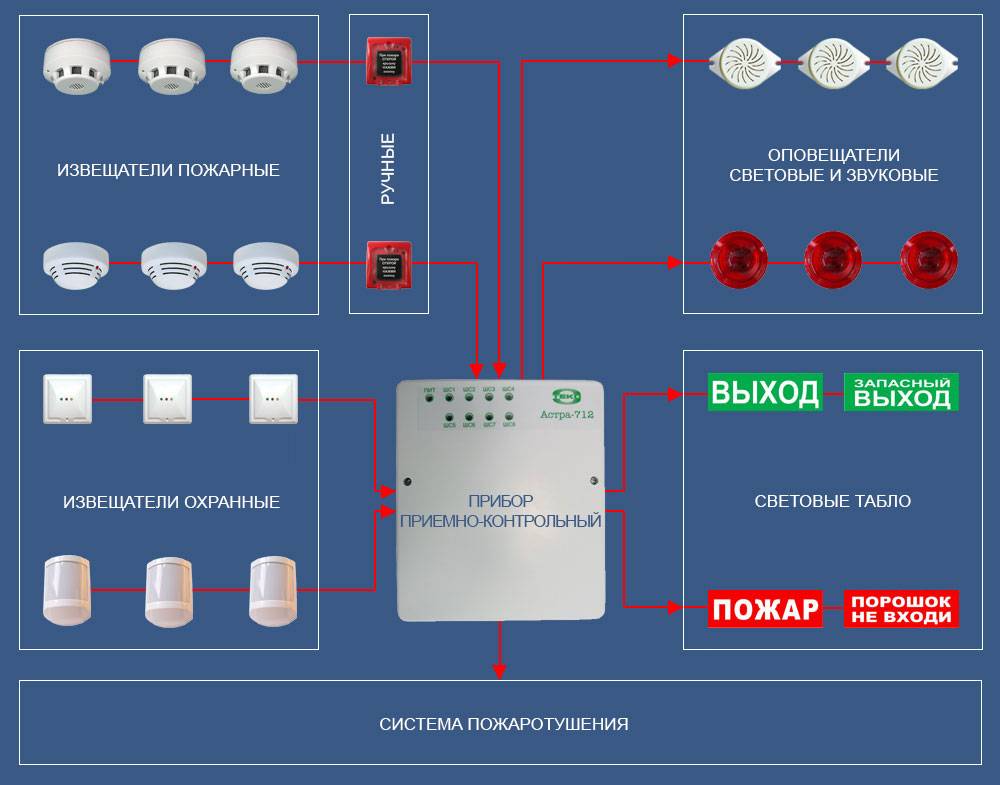

На схеме указано, каким образом работает данное оборудование. При возникновении ситуации, которая угрожает жизни и здоровью людей, происходит оповещение с помощью специального звукового сигнала. Часто, кроме звукового сигнала, устанавливаются специальные световые таблички, помогающие человеку в условиях задымленности найти эвакуационный выход.

Далее, если помещение оборудовано СКУД, дается сигнал на исполнительные устройства: электромеханический замок, ворота, шлагбаумы, шлюзовые кабины, турникеты и т. п. Они открывают двери эвакуационного выхода для быстрого и беспрепятственного покидания людьми зоны, где возникла чрезвычайная ситуация.

Если же объект оборудован системой автоматического тушения возгорания, то она обязательно срабатывает. Одновременно включается функция дымоудаления.

Важным моментом, заложенным в алгоритме действий при срабатывании пожарной сигнализации, является тот факт, что обязательно должно быть отключено электропитание объекта, при этом система охраны в автоматическом режиме переходит на источник бесперебойного питания, то есть аккумуляторную батарею. Схема подключения всегда идет с комплектом сигнализации, однако ее подсоединение обязательно нужно доверить специалистам, имеющим лицензии на установку и обслуживание системы, так как это гарантирует правильную и непрерывную работу оборудования.

На видео – о пожарной безопасности:

Что представляет собой схема подключения противопожарного оборудования?

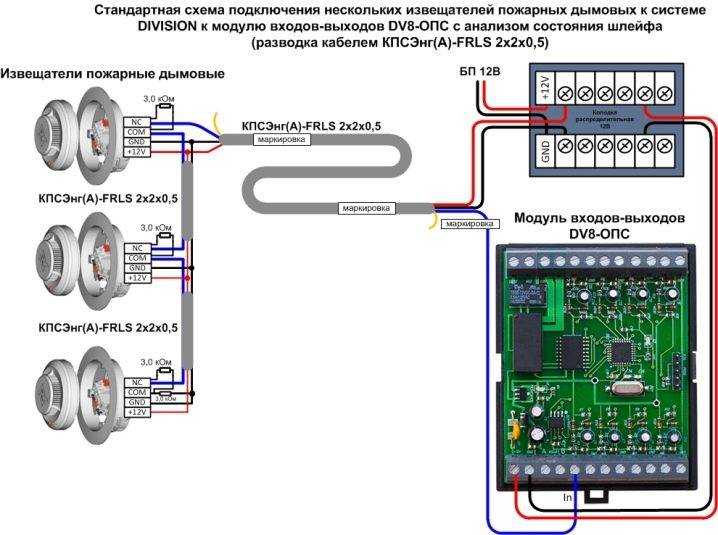

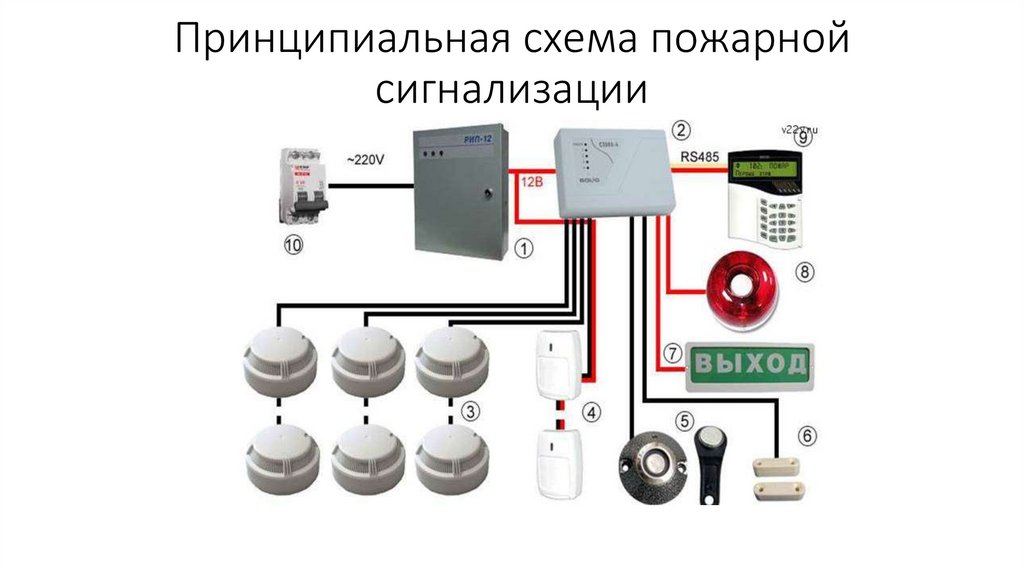

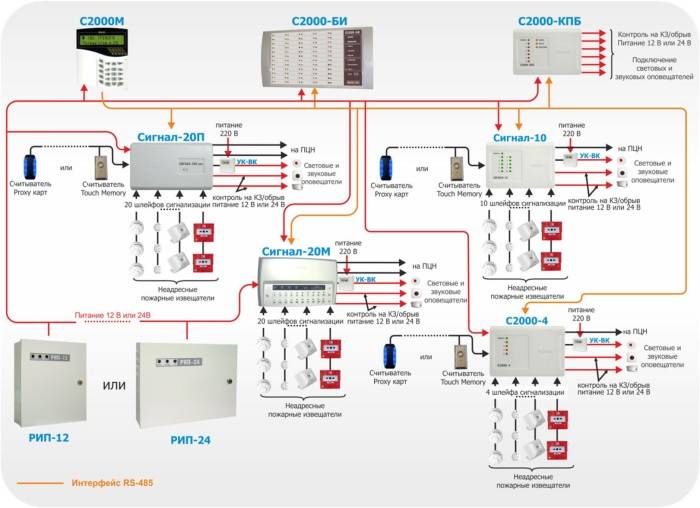

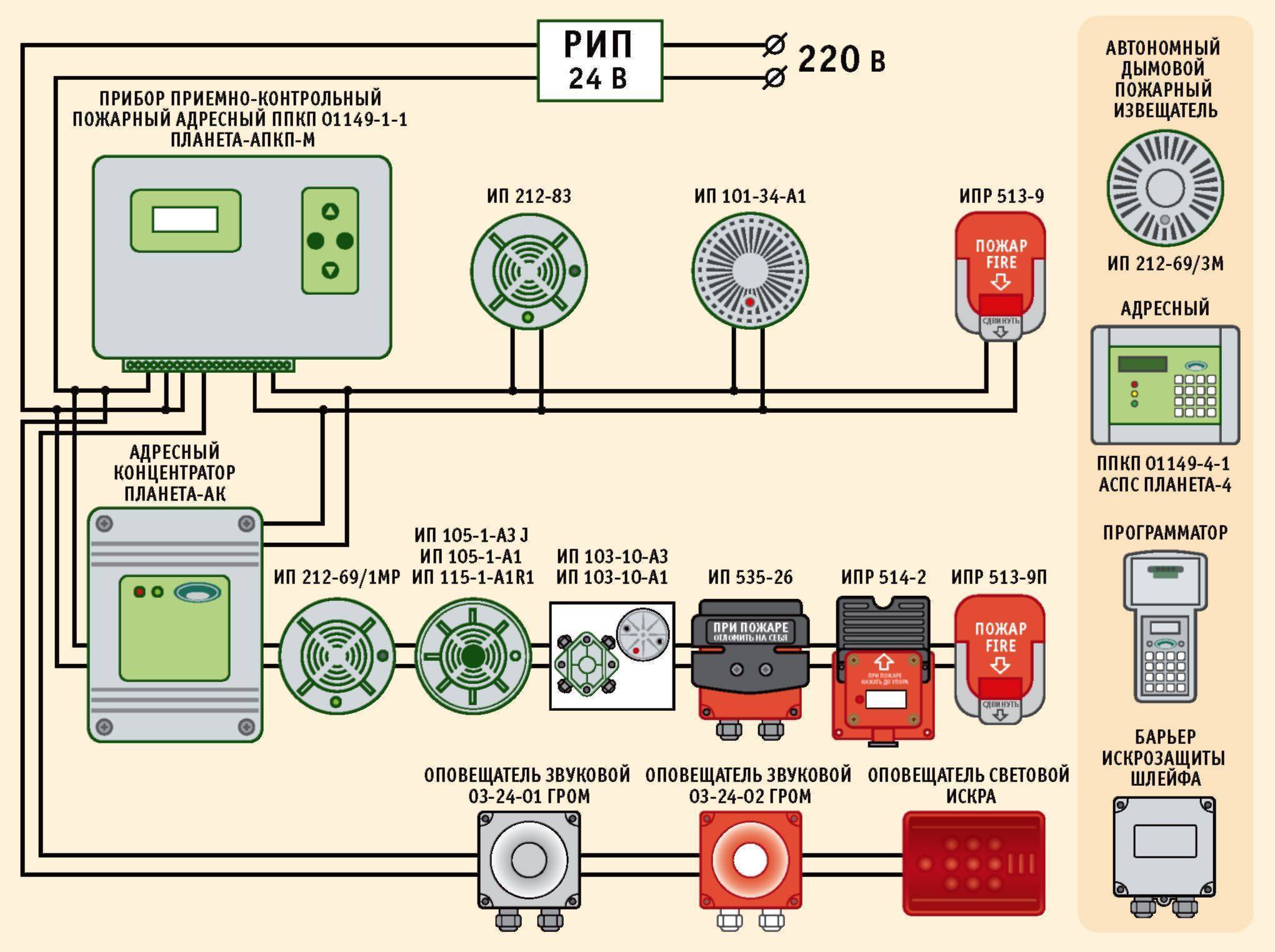

Принципиальная схема подключения оборудования противопожарного комплекса представляет собой графическое изображение расположения устройств и механизмов в помещении. Она обязательно включает в себя условные обозначения и план прокладывания соединительных цепей. Все охранно-пожарные системы являются электрическими, поэтому их подключение должно строго соответствовать схеме. Ее, как правило, составляют следующие механизмы:

  • Устройства извещения;
  • Станция приема;
  • Блок резервного электропитания;
  • Блок основного питания;
  • Подсистема переключения;
  • Проводка (соединительные линии);
  • Исполнительные устройства тушения пожара.

Правильно установленная пожарная сигнализация – залог сохранности вашего имущества и собственной безопасности. На современном рынке представлено несколько эффективных систем, работающих по разным принципам. Изучите особенности доступных вариантов, выберите самый подходящий тип пожарной сигнализации, а затем ознакомьтесь с руководством по расчету и установке датчиков и действиям в случае ложного срабатывания сигнализации.

Где и как установить пожарные датчики

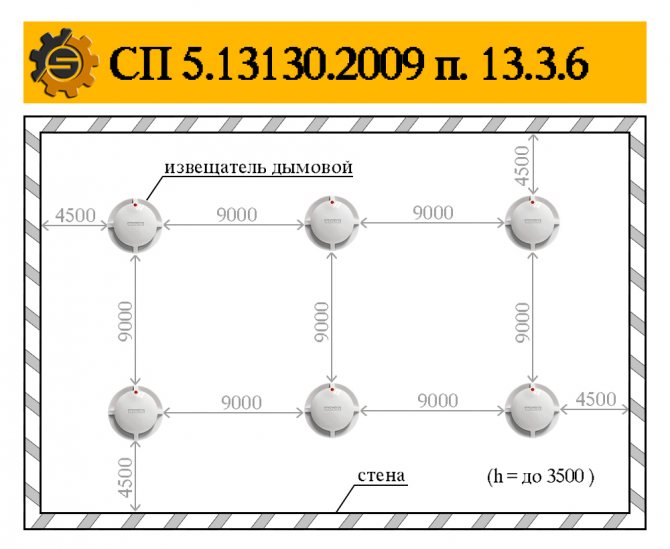

На проектной стадии следует уделить значительное внимание целесообразному размещению пожарных извещателей в жилом помещении. Датчики обязательно установить в местах повышенного пожарного риска – на кухне, в гостиной, оборудованной камином. Дополнительную защиту обеспечат извещатели, размещенные в спальнях и коридоре

Дополнительную защиту обеспечат извещатели, размещенные в спальнях и коридоре.

Монтаж датчиков в кухне требует особой тонкости — ведь и температура и влажность в этом помещении всегда повышены.

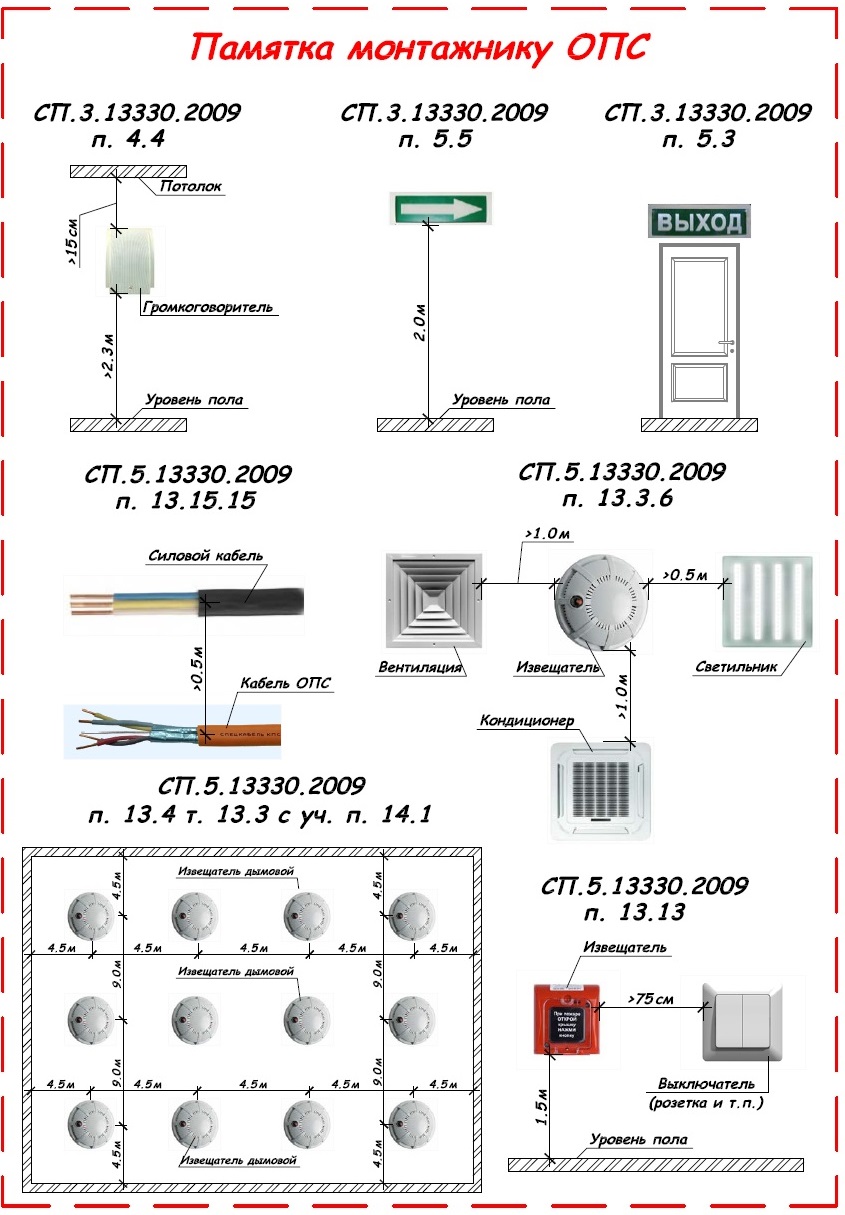

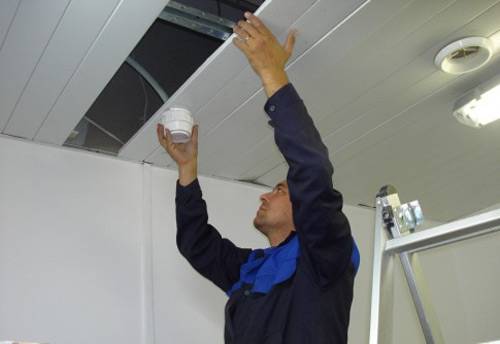

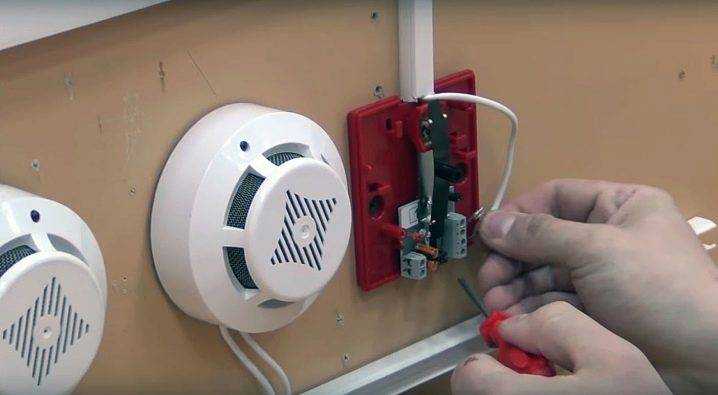

Установка датчиков мастером

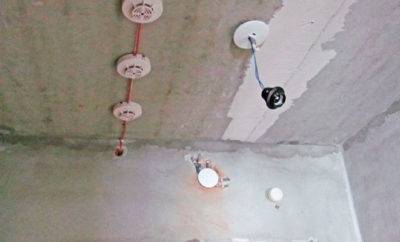

Извещатели крепятся в местах, удаленных от приборов нагревания и батарей – это обеспечивает их правильное функционирование.

Общие сведения

Основные задачи и функции пожарной сигнализации:

  1. Быстро обнаружить возгорание;
  2. Своевременно подать сигнал опасности пожара и оповестить (жильцов, службы охраны жилища, консьержек и пр.);
  3. В автоматическом режиме передать сигнал диспетчерским службам МЧС;
  4. Еcли конструктивно предусмотрено, запустить систему автоматического пожаротушения.

Процесс обнаружения и предупреждения возгораний и пожаров в жилых помещениях включает самые современные технологии и очень часто он входит в главный комплекс  общей безопасности зданий, помещении и территории.

Основные компоненты противопожарного комплекса для жилых квартир, многоквартирных зданий, коттеджей и домов включают:

  1. Контрольная панель (мозг системы) анализирует сигналы от датчиков, шлейфов и отправляет цифровой сигнал на панель автоматики;
  2. Индикационный блок – суммирует и анализирует для представления общей состояние датчиков;
  3. Датчики обнаружения сканируют помещения на наличие задымления, резкого скачка температуры и СО₂.

Последнее время Российская Федерация на законодательном и техническом уровне в значительной степени усилила позиции по предупреждению пожаров в жилом секторе. Так, при проектировании многоквартирных зданий обязательны системы противопожарной сигнализации. После ввода зданий в эксплуатацию управляющая компания отвечает за противопожарную безопасность. На крупных промышленных или социальных объектах предусмотрена установка автоматических систем пожаротушения.

Правовое регулирование изложено в федеральных законах 69-ФЗ от 21 декабря 1994 года и 123-ФЗ от 22.07.08 года.

Подробнее о лицензировании работ по проектированию, монтажу и обслуживанию пожарной сигнализации можно прочитать здесь.

Классификация

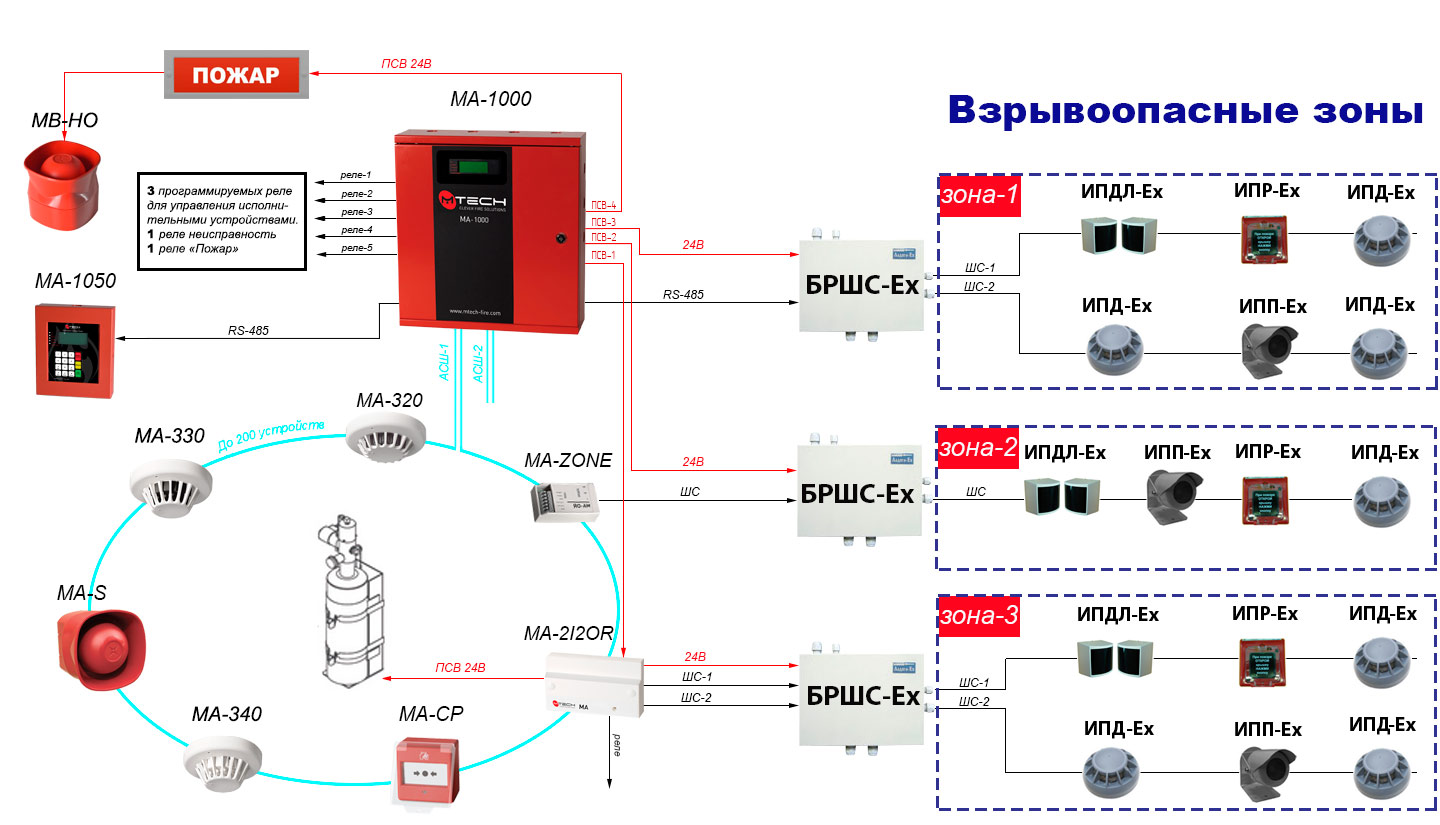

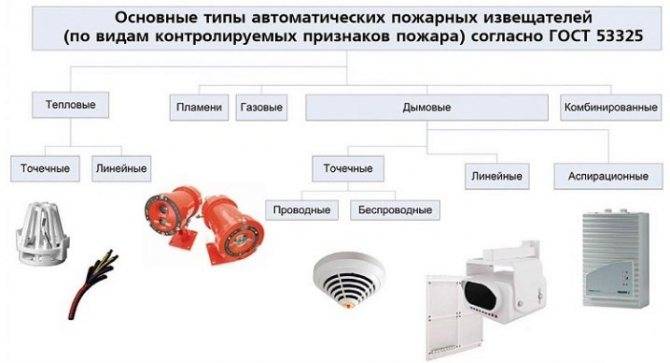

Пожарный извещатель позволяет отслеживать преобразования в помещении реакцией на признаки возгорания. Устройства отличаются простой инсталляцией и длительным сроком службы.

По типу передаваемого сигнала

Этот параметр у агрегатов бывает однорежимный или многорежимный. Для первого варианта необходимо достаточное воздействие внешнего фактора. Например, температура должна повыситься на несколько позиций, прежде чем датчик переключится в режим информирования.

Многорежимный вариант работает в двух режимах: «Пожар», «Нет пожара». Второй параметр показывает исправность аппарата, что удобно для служб безопасности, ведь узнать, как реагируют однорежимные вещатели, можно только во время проверки, а ее никто не будет устраивать каждый день. Такие варианты используются сегодня повсюду в противопожарной системе, и они показывают хорошие результаты работы.

Еще бывают многорежимные автоматические аппараты, которые сообщают о неисправности системы на пульт. Это качество оценили на крупных объектах, где проверить каждый извещатель не представляется возможным. Мастера распознают характер переданной неисправности и могут сразу же взять с собой необходимые запчасти и инструменты.

Датчик пожара аналогового типа отслеживает и внешнее преобразование, и величину параметра. При обнаружении перемен эти виды реагируют звуковым сигналом. Тип передачи команды может быть:

  • проводной;
  • беспроводной.

По локализации

По этому параметру изделия бывают:

  • точечными;
  • многоточечными;
  • линейными.

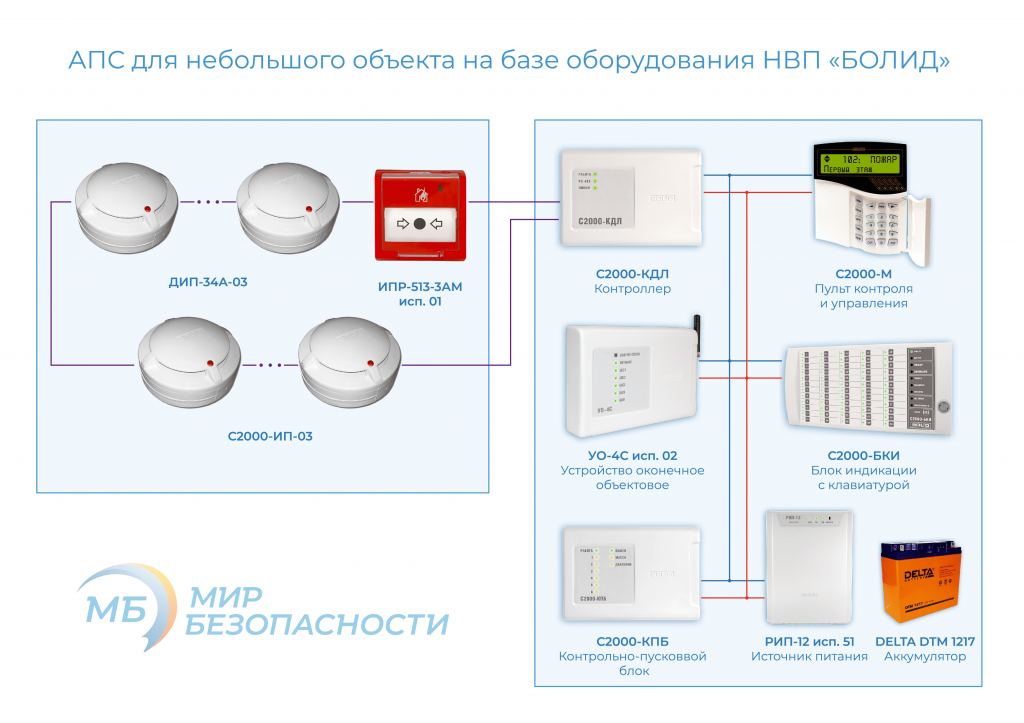

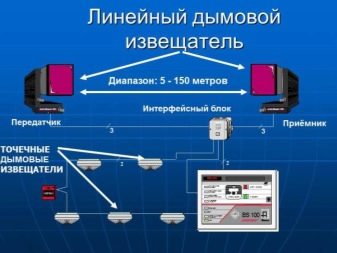

Извещатели с единичным датчиком обычно собираются в совокупности. Это чаще всего адресные или бытовые варианты. Многоточечные приборы имеют в своем составе несколько разнотипных датчиков. Линейные аппараты отслеживают территорию вдоль определенной линии. Устройства бывают парными или одиночными. В паре может присутствовать фотоэлемент, который обнаруживает задымление.

По типу отслеживания изменения параметра

Наибольшей популярностью пользуются газовые датчики, которые откликаются на углекислый или угарный газ в воздухе. Приборы чаще выбирают для частного дома или квартиры, на производствах почти не используются. Комбинированные виды извещателей представляют собой гибрид агрегата, в корпус которого помещены дополняющие друг друга системы. В основном между собой сопоставляют тепловые и дымовые устройства.

Оптический извещатель снабжен релейным выходом. Когда реле активно, происходит самопроверка прибора, о которой говорит световая или звуковая индикация. Кнопка теста с индикатором находится на верхней крышке, поэтому устройство может быть активировано не очень густым дымом. О нормальном режиме работы свидетельствуют короткие мигания индикаторов.

По типу датчика

По этому параметру устройства подразделяются на:

  • тепловые;
  • дымовые;
  • датчики пламени.

Дымовые и тепловые модели редко подходят для производственных помещений, поэтому на предприятиях чаще устанавливают датчики пламени. Показатели дыма и температуры в цехах почти всегда выше нормы.

Датчики пламени не подходят для монтажа в жилых домах и офисных учреждениях. Там, где наблюдается скопление людей, рекомендуется монтировать комбинированные устройства. Иначе система будет регулярно передавать сигнал тревоги.

Датчики пламени бывают ультрафиолетовыми или инфракрасными. Последние не подходят для помещений, где постоянно функционируют электрические нагреватели. Первые считаются равноценной заменой второго варианта. Альтернативным выбором при невозможности установки обоих вариантов будет магнитный излучатель. Он откликается на очаг возгорания из-за особого магнитного поля.

Как развивались АОС

Виды пожарной сигнализации

Нарушители, в свою очередь, стараются разработать эффективные, быстрые и незаметные способы обхода всех степеней защиты. На клеммы теплового контрольного элемента от источника питания подается стабилизированное напряжение.

После сработки теплового извещателя происходит размыкание контактов извещателя и в шлейф сигнализации добавляется номинал резистора Rбал. Датчики Датчики и их соединительные провода — ключевой узел ОПС, определяющий ее надежность в целом. Слева верху — электронный блок, а на пустом месте около него в круглосуточно охраняемых помещениях располагается пульт управления, но обычно его относят подальше.

Назначение пожарной сигнализации Ее основная задача сводится к тому, чтобы при первых признаках возгорания оперативно передать информацию в дежурную службу, способную быстро прибыть на место происшествия и принять экстренные меры по тушению возникшего очага пламени, предотвратить его распространение. Первый слева — профессиональный многолучевой аналого-цифровой. Среди них сведениям о начале возникновения пожара на ответственных промышленных объектах и внутри многоэтажных зданий с большим количеством людей отводится важнейшее значение.
Сигнализация — установка и принципы ! Сможет каждый !

Современные виды датчиков

Датчики различного типа присутствуют в охранно-пожарной сигнализации любого типа. Их количество и функциональность могут быть различными, но именно благодаря чувствительным приборам происходит реакция системы на возгорание. Классификация устройств зависит от типа передаваемого сигнала, варианта отслеживаемого изменения параметра, а также в зависимости от локализации и типа датчика.
Чувствительные приборы классифицируются и по назначению, а одна система может включать в себя несколько типов элементов. Благодаря этому обеспечивается функциональность охранно-пожарной сигнализации.

Датчик температуры

Тепловые приборы, чувствительные к повышению температуры в помещении, всегда присутствуют в охранно-пожарной сигнализации. Действие такого устройства активируется при повышении температуры воздуха в подконтрольной среде. Некоторые устройства работают в зависимости изменения электрического сопротивления в зависимости от изменения температуры, а в иных вариантах применяются деформирующиеся структуры.

Датчики отличаются и внешним видом

Дымовые датчики

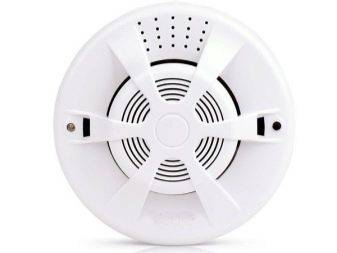

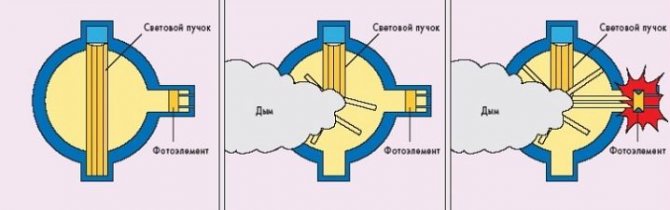

Чувствительные компоненты, которые срабатывают при появлении дыма, являются востребованным и эффективным вариантом для охранно-пожарной сигнализации. Они быстро улавливают проявления дыма и позволяют своевременно предпринять необходимые действия. Например, короткое замыкание электропроводки часто происходит при слабом доступе кислорода и отличается длительным периодом тления. В таком случае датчик дыма подаёт необходимый сигнал и активируется работа системы пожаротушения, если такая конструкция предусмотрена в проекте.

Дымовой датчик малозаметен на потолке

Датчик пламени: принцип действия и особенности

Качественные датчики пламени активно реагируют на открытый огонь или тлеющий очаг. Приборы практически не используют в жилых зонах, но они эффективны на производственных или открытых площадках. Принцип действия основан на том, что пламя всегда сопровождается электромагнитным излучением, степень которого зависит от интенсивности и температуры огня.
Излучение разделяется на видимое, инфракрасное и ультрафиолетовое. Чувствительный компонент прибора быстро улавливает такие проявления в одном или нескольких диапазонах. Часто такие датчики применяют в газовой и нефтехимической промышленности.

Внешний вид датчика пламени довольно прост

Газовый датчик

Этот прибор очень редко применяется в автоматических сигнализациях пожаротушения, так как велик риск ложных тревог. В бытовых целях датчик эффективен и оповещает об утечке газа из коммуникаций. Прибор реагирует на проявления угарного или углекислого газа.

Организация пожарной безопасности на предприятии сложная задача, которая решается простыми шагами

Условные обозначения пожарных извещателей

Для комбинированных пожарных извещателей:

Элемент Х1 — обозначает контролируемый признак пожара.

Вместо Х1 приводят одно из следующих цифровых обозначений:

  • 1 — тепловой;
  • 2 — дымовой;
  • 3 — пламени;
  • 4 — газовый;
  • 5 — ручной;
  • 6-8 — резерв;
  • 9 — при контроле других факторов пожара.

Элемент Х2Х3 обозначает принцип действия ИП. Вместо Х2ХЗ приводят одно из следующих цифровых обозначений:

  • 01 — с использованием зависимости электрического сопротивления элементов от температуры;
  • 02 — с использованием термо-ЭДС;
  • 03 — с использованием линейного расширения;
  • 04 — с использованием плавких или сгораемых вставок;
  • 05 — с использованием зависимости магнитной индукции от температуры;
  • 06 — с использованием эффекта Холла;
  • 07 — с использованием объемного расширения (жидкости, газа);
  • 08 — с использованием сегнетоэлектриков;
  • 09 — с использованием зависимости модуля упругости от температуры;
  • 10 — с использованием резонансно-акустических методов контроля температуры;
  • 11 — радиоизотопный;
  • 12 — оптико-электронный;
  • 13 — электроиндукционный;
  • 14 — с использованием эффекта «памяти формы»;
  • 15 — ионизационный;
  • 16 — с использованием электохимических ячеек;
  • 17 — с использованием полупроводниковых газовых сенсоров;
  • 18 — с использованием металлооксидных сенсоров;
  • 19…27 — резерв;
  • 28 — видимого спектра;
  • 29 — ультрафиолетовый;
  • 30 — инфракрасный;
  • 31 — термобарометрический;
  • 32 — с использованием материалов, изменяющих оптическую проводимость в зависимости от температуры;
  • 33 — аэроионный;
  • 34 — термошумовой;
  • 35 — при использовании других принципов действия пожарного извещателя.

Элемент Х4 обозначает порядковый номер разработки пожарного извещателя данного типа.

Элемент Х5 обозначает класс пожарного извещателя (для ИПТ, ИПДА, ИПП, ИПР).

Пример — Условное обозначение ИПТ имеет вид «ИП 101-8-А1», где 1 — тепловой; 01 — с использованием зависимости электрического сопротивления от температуры; 8 — порядковый номер разработки; А1 — класс ИПТ.

Пожарный извещатель дополнительно может иметь условное наименование и/или коммерческое название.

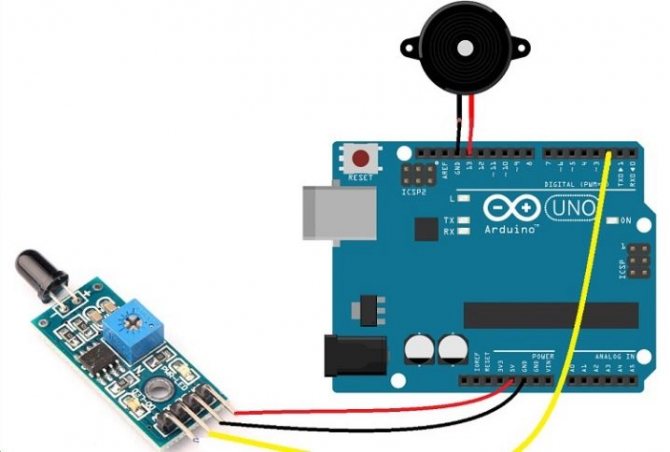

Подключение сигнализации на примере типичных датчиков

Общие сведения о подключении

Особенности подключения

Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.

Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека.
В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.

Эксплуатация и установка

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

  1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
  2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
  3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

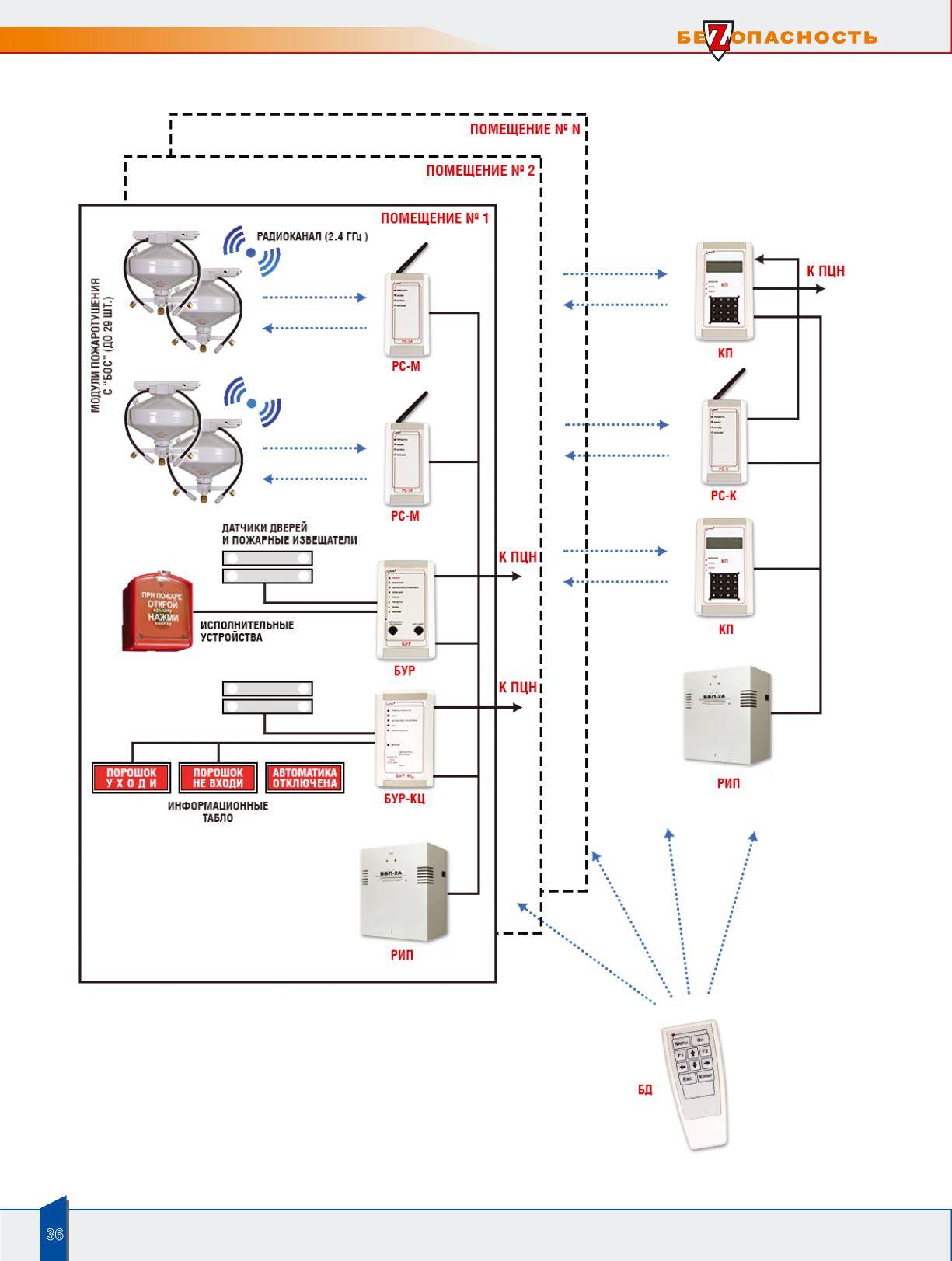

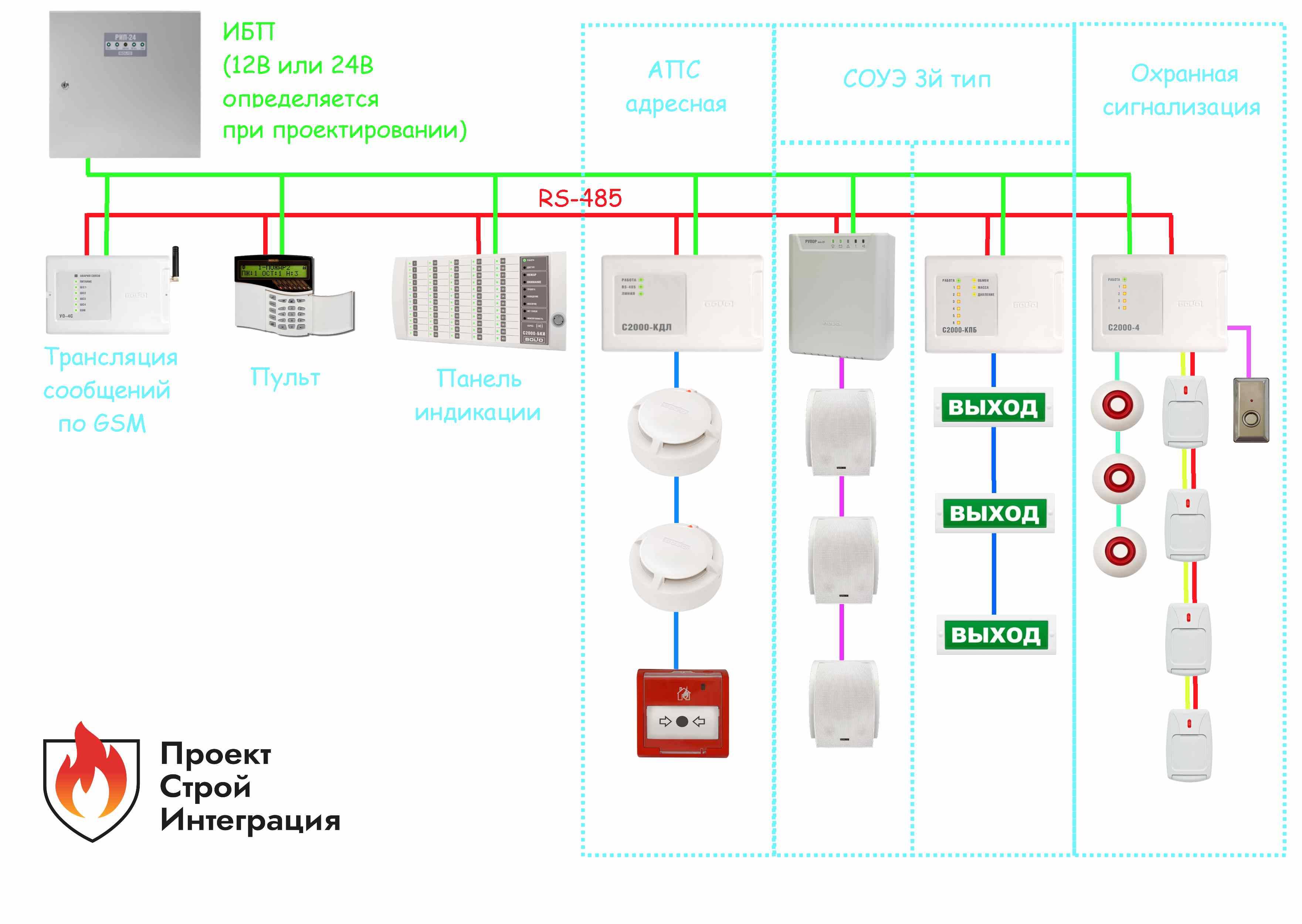

ФОТО: unitest.ruПринципиальная структурная схема охранно-пожарной сигнализации с максимальной комплектацией для жилищного комплекса с подземной парковкой

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

  • магнитоконтактные (геркон) – контролируют открытие дверей и окон;
  • акустические – реагируют на звук разбитого стекла;
  • вибрационные – контролируют механическое воздействие на строительные конструкции;

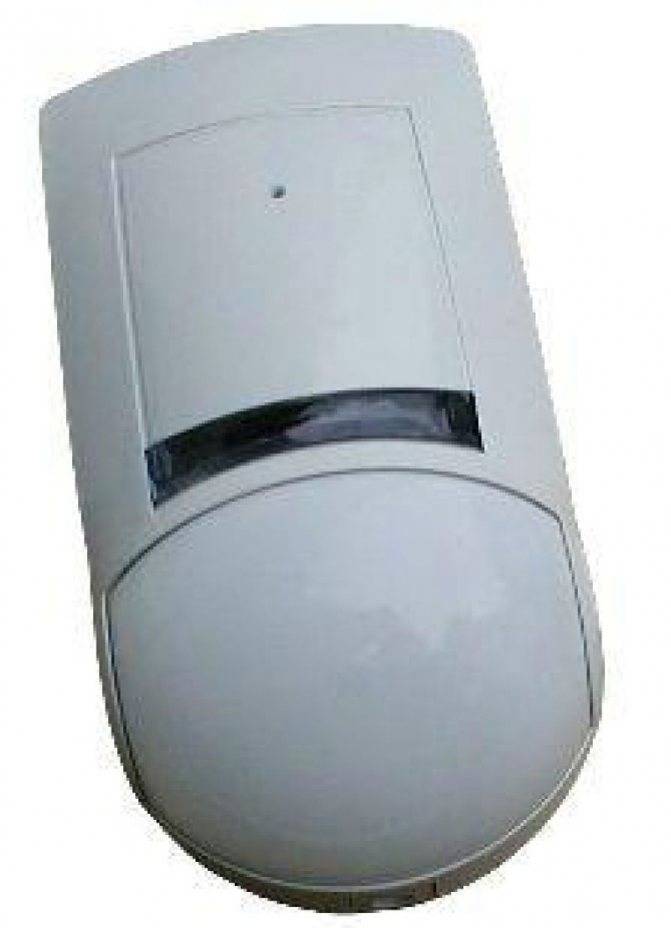

  • движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

  • дымовые;
  • тепловые;
  • пламени.

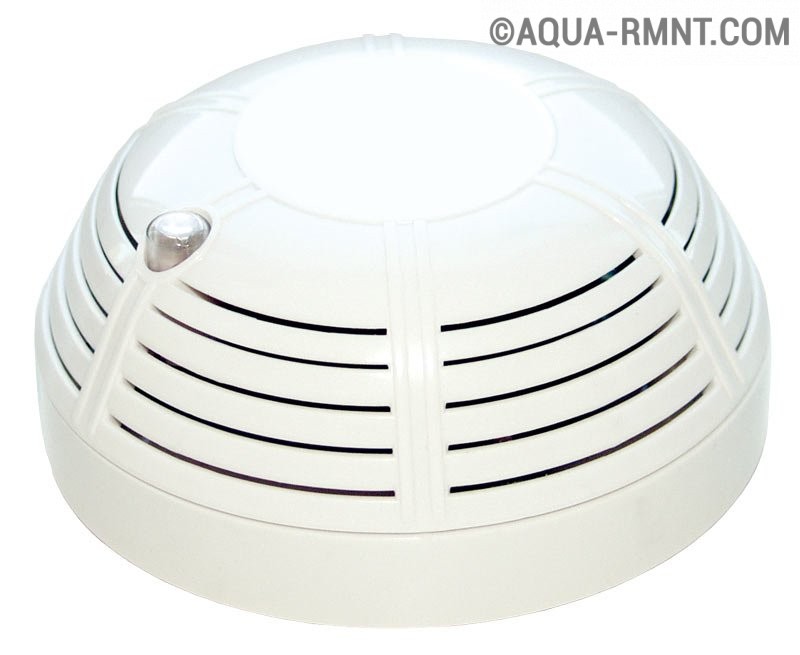

ФОТО:upload.wikimedia.orgДымовой извещатель, используемый в системах пожарной сигнализации

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

  • информационная ёмкость;
  • информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

ФОТО: compel.ruПринципиальная схема приёмно-контрольного прибора пожарной сигнализации

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

ФОТО: sector-sb.ruМаркировка, обозначающая степень горючести кабеля

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

Подготовительные работы к монтажу АУПС

Перед осуществлением установочных работ элементов АУПС необходимо проверить их целостность и работоспособность, подготовить необходимую техническую документацию, подобрать материалы и организовать рабочее место. Следует подготовить журнал производства работ и акты:

  • Обследования со сметой, планом здания, ТЗ.
  • Приемки и передачи оборудования в монтаж.
  • Готовности строения к осуществлению работ.
  • Освидетельствования скрытых работ.
  • О проведении входного контроля.
  • Испытания трубопроводов.
  • Об окончании монтажных работ.
  • Об окончании пусконаладочных работ.
  • О приемке средств в эксплуатацию.

Основные разновидности датчиков

Пожарные извещатели или датчики представляют собой особые приспособления, позволяющие фиксировать определённые свойства возгорания пожара с изначальным его обнаружением и дальнейшим предотвращением. Также датчики — это основной элемент всей системы сигнализации, обеспечивающие противопожарную безопасность. Безотказность извещателя определяет, в общем, эффективную работу системы, а делятся они на такие виды, как:

Тепловые извещатели

Реагируют на перепады температуры воздуха и могут делиться на:

  • Пороговые извещатели имеют относительно низкую эффективность, поскольку срабатывать они начинают от 70 градусов. А высокий спрос на них обусловлен только низкой стоимостью.
  • Интегральные извещатели могут обнаружить возгорание на самых ранних его проявлениях. Но так как в них используются 2 термоэлемента, а в сам извещатель устанавливается система обработки сигнала, стоимость подобных датчиков будет значительно выше.

    Тепловой извещатель системы ОПС

Применять датчик тепла необходимо только в случае, если тепло является главным признаком возгорания.

Дымовые извещатели

Помогают выявлять наличие дыма в воздухе, а работают они по принципу рассеивания инфракрасного излучения на частицах дыма. Недостаток дымовых датчиков заключается в том, что они способны срабатывать даже при значительном количестве пыли, а также пара в помещении. Но между тем они очень популярны, хотя дымовые датчики не применяют в курилках или сильно запылённых комнатах.


Дымовой извещатель ОПС

Извещатели пламени

Срабатывают только от открытого пламени или тлеющего очага. Устанавливают их в основном в помещениях, где возможно проявление возгорания без изначального выделения дыма. Также они способны выявить возгорание на начальных стадиях, то есть, при отсутствии большинства факторов, таких как перепады температуры и задымление. Извещатели пламени применяются в производственных помещениях, характеризующихся значительным теплообменом и запылённостью.

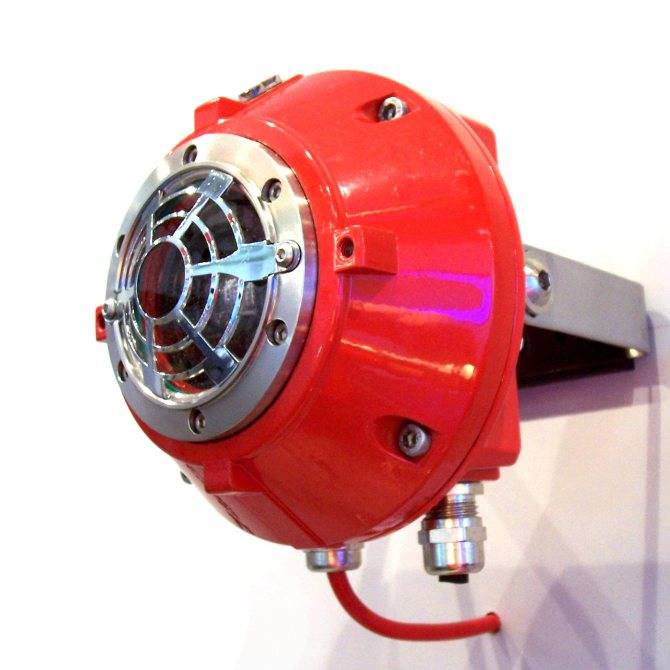

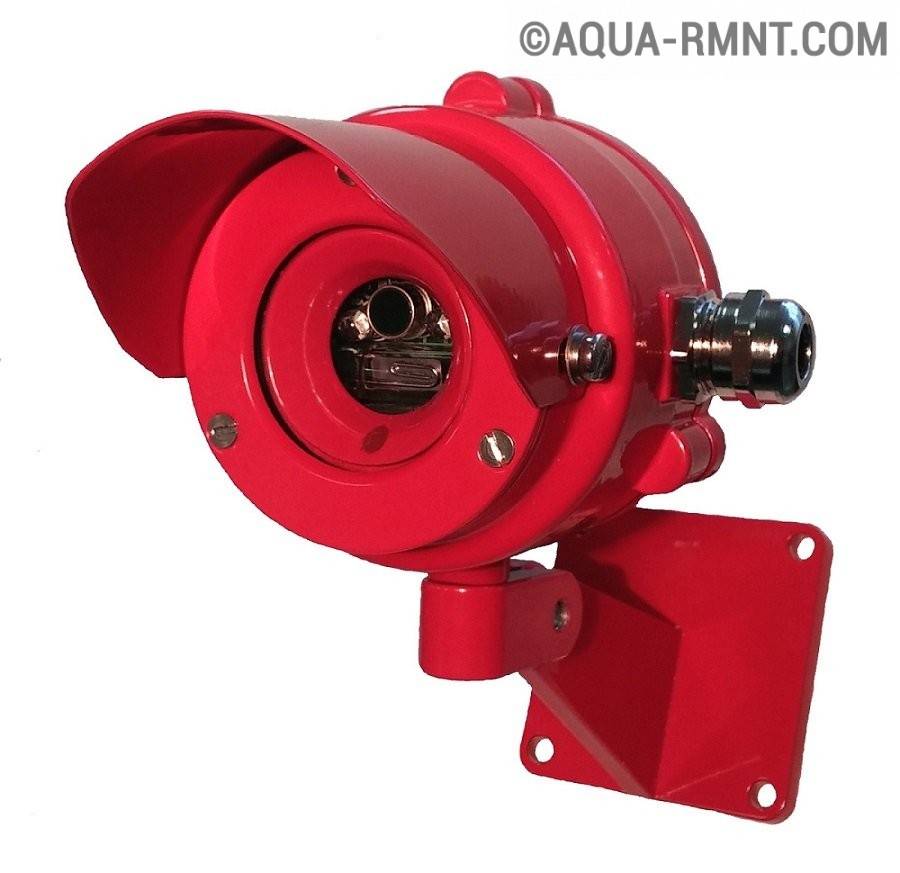

Извещатель пламени ОПС

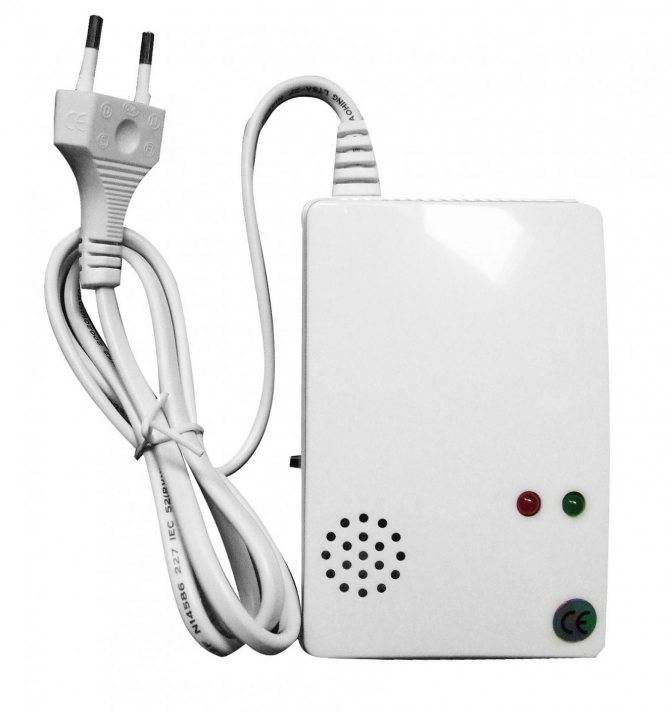

Извещатель утечки газа

Эти датчики подходят для разного применения, поскольку они реагируют на дым, высокую температуру и даже газ в воздухе. Действуют они по принципу выявления ряда химических реакций. Данные извещатели имеют частицы окиси углерода, а настройки, работающие в автоматическом режиме, могут определить идеальную температуру окиси, при изменении которой поступает об этом сигнал.


Извещатель утечки газа системы ОПС

Комбинированные датчики

Способны выявлять признаки возгорания сразу же несколькими способами. В основном это приспособления, в которых есть функции не только дымового, но и теплового датчика, благодаря чему можно конкретно выявить признаки возгорания, а затем оповестить людей.

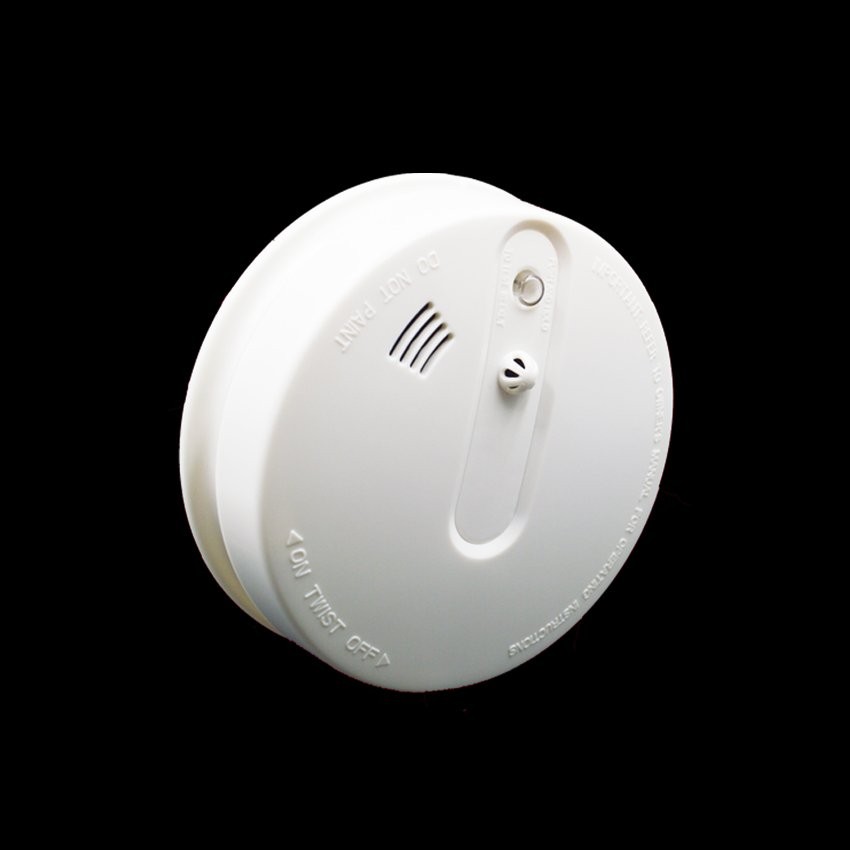

Комбинированный извещатель системы ОПС

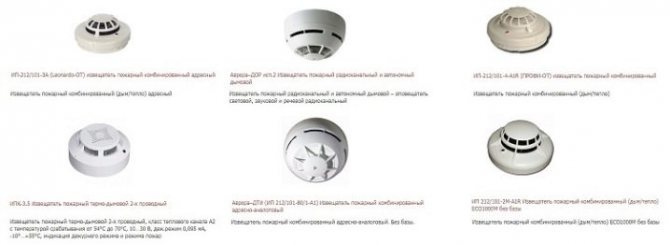

Производители и популярные модели

Выпускают извещатели пожарные российские производители и зарубежные. Среди них

  • старейшая японская фирма Hochiki
    ,
  • популярнейшая Siemens
    , в которую влилась швейцарский производитель Cerberus.
  • Хорошо зарекомендовали себя пожарные извещатели британской компании Appolo
    .
  • Также хорошо известна System Sensor
    , чья продукция выпускается в 8 крупнейших странах – от США до России.

В нашей стране на пожарных тепловых извещателях специализируется

  • предприятие “Аргус-Спектр”
    , расположенное на базе научно-промышленного комплекса в Санкт-Петербурге.
  • Комплектстройсервис
    является одним из ведущих по отечественным разработкам.
  • Магнито-Контакт
    выпускает датчики на базе герметичных контактов,
  • широкий спектр продукции у “Сибирского арсенала
    ”,
  • научно-производственного предприятия “Специнформатика-СИ
    ”.
  • Также свою продукцию предлагают Частное предприятие “Артон
    ” и “Спецавтоматика
    ”.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
