Сборка приспособлений для фрезеровки дерева в домашних условиях

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

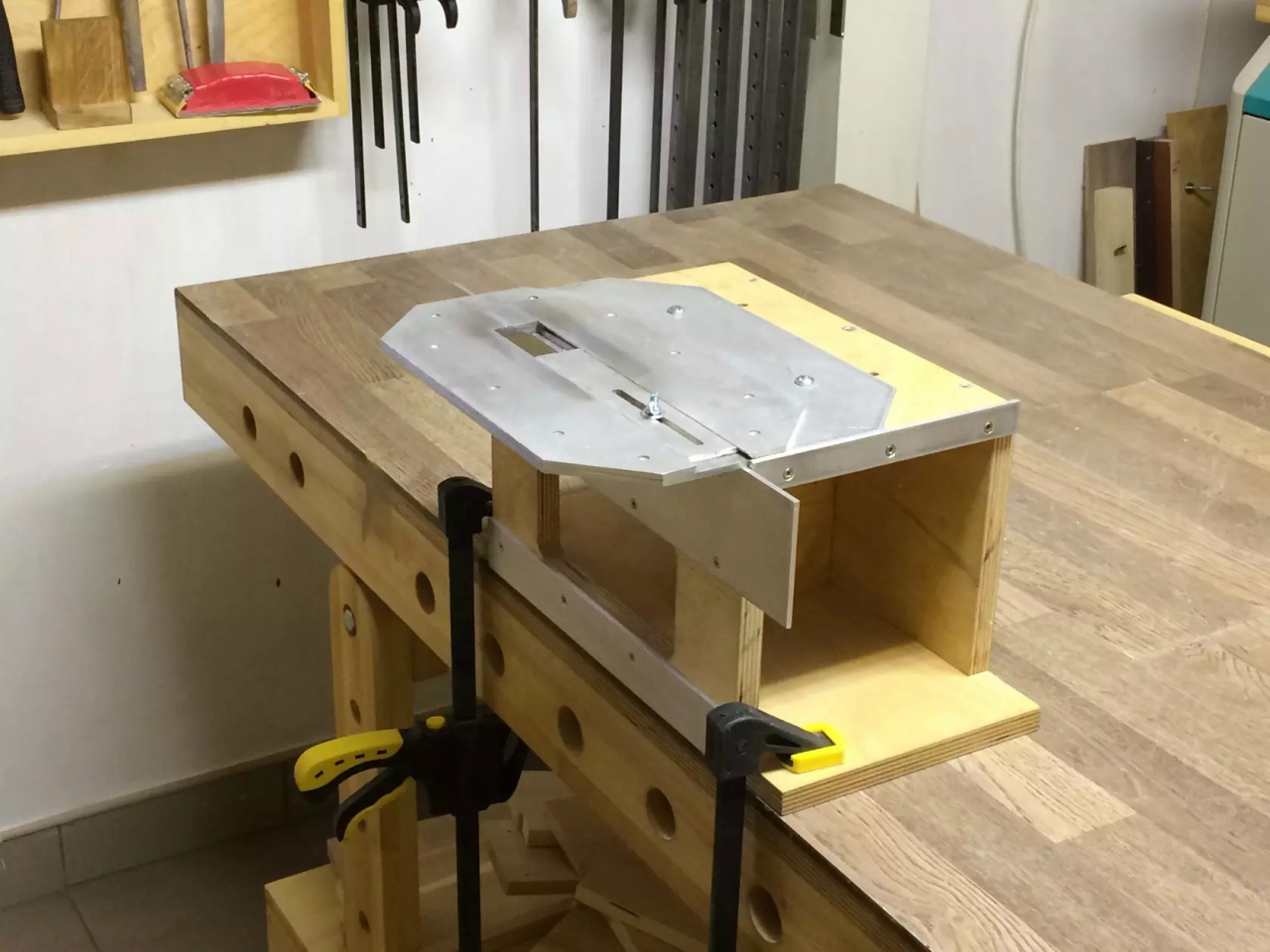

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
Два штыря на пластине обеспечат ровный ход инструмента

Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора. Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

Читать также: Соединение ласточкин хвост ручным фрезером

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

Несколько рекомендаций

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Иногда появляется необходимость изготовить разное количество одинаковых заготовок разной формы, для этого и существует фрезерование по шаблону. Большой сложности в изготовлении различного количества прямоугольных изделий с равными сторонами нет. Допустим необходимо изготовить одинаковые поделки криволинейной формы, значит средством для ускорения работы, станет шаблон. Смотрите наши рекомендации в способе тиражирования изделий своими руками сложных форм.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

  • вертикальный – верхнего типа;
  • ламельный;
  • кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

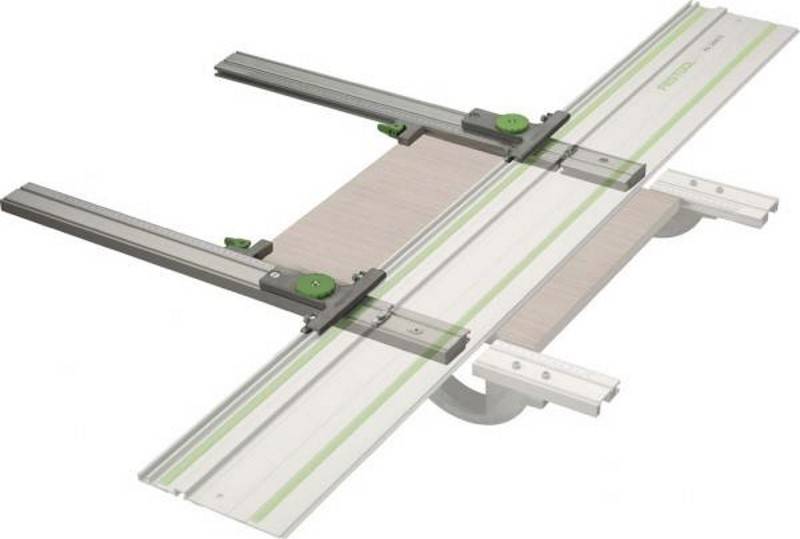

Направляющая шина

Направляющая шина – это устройство для фрезерного станка по дереву, которое выполняет ту же функцию, что и параллельный упор. Отличие заключается в том, что размещается оно в разных положениях относительно боковой поверхности детали. Планка представляет собой изделие, которое фиксируется на столе при помощи струбцин.

Для изготовления приспособления своими руками берется деревянный брусок и обрабатывается до получения гладкой поверхности. Оно удобно для фрезерования паза одновременно в 2 деталях.

Часто приспособление изготавливается из 2 частей. Брусок фиксируется на основании в виде фанеры. При изготовлении паза расстояние от упора до края низа шаблона соответствует размеру от наружной поверхности фрезы до начала подошвы станка. Такое устройство используется только для 1 диаметра инструмента.

Следующая разновидность – упор с откидной частью. Его использование ведется для изготовления отверстий разного диаметра. Для этого 2 доски соединяются между собой с помощью петель. Одна из них выравнивается по осевой линии паза. После этого она отворачивается, и освободившееся место занимает фрезер, который упирается поверхностью в неподвижный элемент.

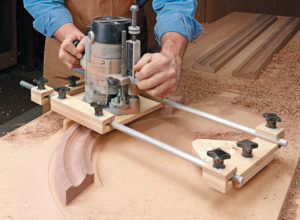

Фрезерование окружностей


Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Как сделать дополнения и оснастку для фрезы по дереву своими руками

При изготовлении изделий из дерева применяют различный инструмент, который значительно ускоряет процесс и снижают количество затрачиваемых усилий. К ним относится фрезер, но он совершенно бесполезен без дополнений. Его невозможно удержать руками на нужной траектории. Для этого используют дополнения для фрезы по дереву, своими руками их легко можно изготовить.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала.

При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать.

Конструкция таких дополнений довольно проста и не потребует чертежа для самостоятельного изготовления.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

  • Стержней, которые крепятся к корпусу инструмента.
  • Винта точной настойки, используется для регулировки промежутка между фрезой и поверхностью.
  • Стопорного винта, с его помощью стержни крепятся в нужном положении.
  • Накладок, на них ставится инструмент.

Конструкция основы довольно проста и её можно изготовить самостоятельно.

Для подготовки дополнения к работе нужно:

  • Установить стержни в отверстия корпуса инструмента и зафиксировать их винтом.
  • Выставить нужное расстояние между поверхностью и фрезой.

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Копировальные шаблоны и кольца

Копировальная втулка ходит по краю шаблона и тем самым задаёт лезвию нужное направление. Дополнение крепится к нижней части инструмента с помощью винтов или специальных усиков. Пользоваться копировальной втулкой для фрезера довольно просто, но нужно чтобы размер режущего лезвия и кольца был одинаковым, а во время работы они не должны соприкасаться.

Шаблон фиксируется на материале с помощью скотча или струбцин. Кольца должны плотно лежать на заготовке. С помощью этого приспособления округляют углы деталей и вырезают кромку.

Для повышения удобства на шаблоны устанавливают подшипники или кольца. Но существует несколько условий: их диаметр должен совпадать или дополнительно нужно установить ограничитель, который будет держать шаблон на расстоянии от заготовки.

А для фигурного фрезерования применяют гибкие шаблоны.

Перед тем как сделать шаблон для фрезера, нужно определиться с пазами, которые он будет вырезать. Для его изготовления лучше всего применять оргалит толщиной не менее 6 мм. А чтобы увеличить долговечность, используют берёзу: она обладает лучшими характеристиками.

Фрезерование с помощью шаблонов часто используется установщиками мебели, когда требуется вырезка большого количества отверстий и пазов. Это позволяет значительно сократить время монтажа, а также увеличить качество работы.

Для получения хорошего результата от использования шаблона нужно учитывать несколько моментов:

  • Перед работой фрезер выставляется на полную глубину.
  • Максимально точное смещение деталей может быть достигнуто с помощью двух дополнительных стержней.
  • Шиповые детали, выполненные с помощью шаблона, не требуют дополнительной фиксации клеем.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ

Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

  1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
  2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
  3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
  4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами. Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

  1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
  2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
  3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

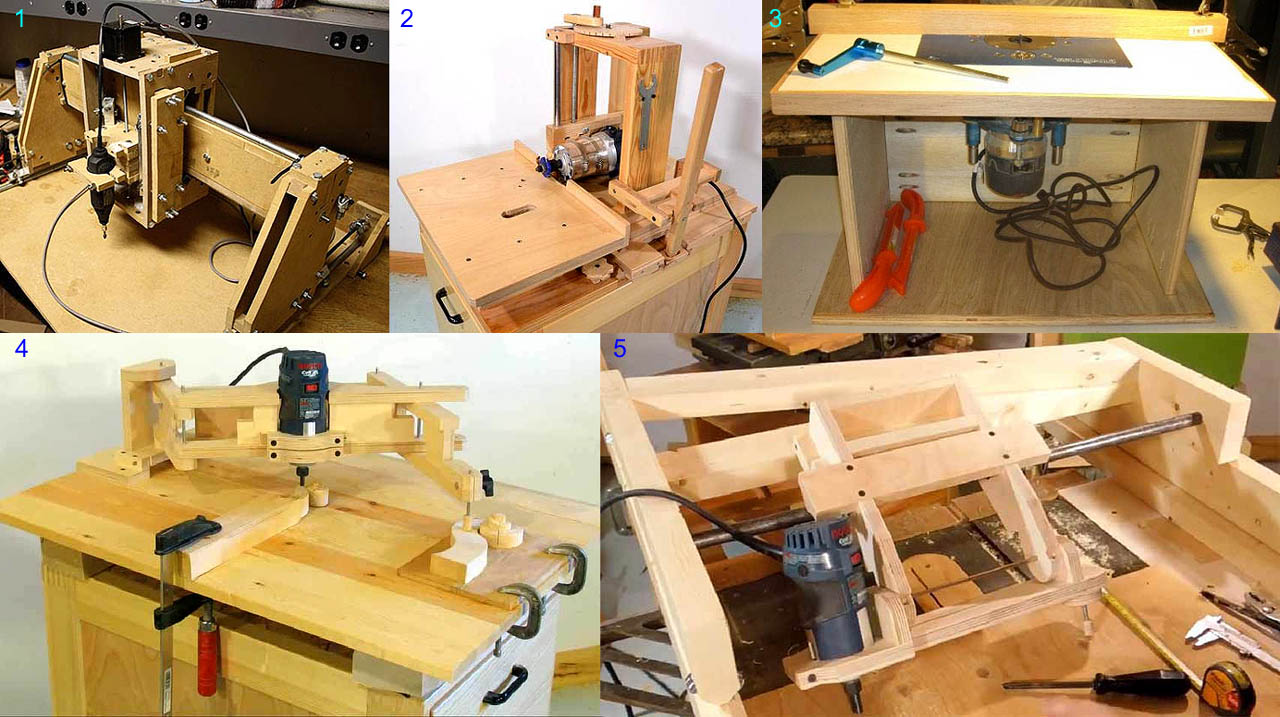

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками.

Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами.

Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

  1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
  2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
  3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

https://www.youtube.com/watch?v=nHgcCVTne9Y

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

  1. Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
  2. Конструкция представлена основанием, которое может иметь самую различную форму.
  3. На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени.

Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине.

В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление ручного фрезера из обыкновенной дрели

Вон инструкция, как сделать ручной фрезер из дрели своими руками:

  • Вырежьте из доски две круглых заготовки.
  • Измерьте диаметр основания дрели сразу же после патрона.
  • Возьмите один из сделанных ранее деревянных кругов и проделайте в нём отверстие такого же размера.
  • Во второй заготовке просверлите отверстие чуть побольше.
  • Обработайте получившиеся «баранки» наждачной бумагой.

Деталь с более узким отверстием разметьте и раскроите в соответствии со схемой. Проделайте пару поверхностных отверстий, чтобы скрыть головки болтов. Далее просверлите их насквозь более тонким сверлом. Под конец распилите эту всю «прелесть» пополам.

К элементу с большей дыркой прикрепите два бруска, упрятав саморезы.

Две части распиленной заготовки соедините друг с другом при помощи болтов и прикрутите к заготовке с брусками. Вденьте данную приспособу в дрель и затяните болты. Устройство готово к работе!

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

Механические приспособления

Существует несколько видов стандартных приспособлений для ручного фрезера, применяемых для выполнения разных задач. При желании сделать их самостоятельно не составит особых трудностей, если знать особенности конструкции.

Параллельный упор

Эта оснастка дает возможность выполнения аккуратных прямых, фигурных резов. В большинстве случаев она идет в комплекте с основным инструментом.

Параллельный упор состоит из:

  • направляющих штанг, вставляемых в корпус;
  • стопорного винта для фиксации штанг;
  • опорных накладок;
  • настроечного винта для создания пространства между болванкой и осью.

В качестве направляющей для фрезера подойдет ровная кромка детали, параллельно которой он и будет передвигаться. В качестве упора лучше выбрать продолговатый предмет, прикрепленный штангой, а лучше двумя.

Сначала нужно сделать контрольный паз, а затем измерять длину до него от края заготовки и обозначить нулевую отметку. Передвигая упор, следует определить нужное расстояние и провести точно рез.

Направляющая шина

Такая оснастка по выполнению задач схожа с предыдущим приспособлением, подходит для проведения аккуратных прямых резов. При этом можно задать любой угол направления хода.

Зафиксировать шину можно струбицами

В качестве шины следует применять линейку или длинный ровный брус, а для фиксации основы использовать присоски. Такой упрощенный вариант подойдет для выполнения несложных задач. А в случае необходимости более надежного приспособления следует к фанерной основе прибить доску. Тогда упор края базы фрезера будет приходиться на доску, а основа штанги обозначит область обработки. Приспособление можно применять, если нужно получить одинаковые фрезы.

Возможен и другой вариант изготовления направляющей шины. Его следует применять, если фрезы имеют разный диаметр. Тогда доску в роли линейки не следует прибивать к основе, а нужно ее зафиксировать зажимами. Это позволит при необходимости менять расстояние с учетом диаметра фреза от рабочей зоны.

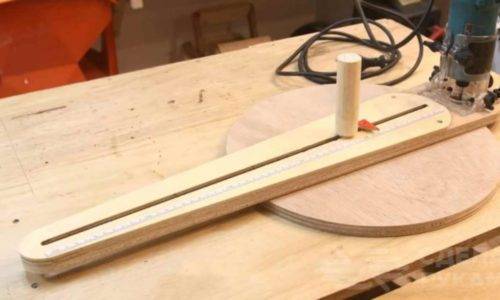

Циркуль

Основная функция данного приспособления — вырезание круглой поверхности. Чтобы самостоятельно сделать циркуль, понадобится подготовить фанеру, саморезы, болт, деревянный барашек, гайку, а также фрезер, пилу, шуруповерт.

Алгоритм действий:

  1. На фанере разметить прямоугольник 50*150 мм.
  2. Подготовить отверстия для крепежных болтов 20-30 мм.
  3. Проделать сквозной паз по центральной линии, чтобы осевой болт был шире его.
  4. С обратной стороны площадки сделать для гайки с шайбой углубление.
  5. Зафиксировать вторую гайку в деревянном барашке.
  6. Собрать центральную ось.
  7. В качестве шпильки поставить болт нужной длины, удалив предварительно шляпку.

Циркулем можно сделать овальные, круглые резы

Копировальная втулка

Это приспособление для фрезера необходимо, когда следует вырезать одинаковые детали на разных заготовках, а также для формирования сложного рисунка.

Для изготовления копировальной втулки следует применять сталь, которая рассчитана на прикладные усилия. В этом случае диаметр оснастки должен быть шире, чем фрезы. Ведь при вырезании рисунка внутри шаблона он будет меньше, а по внешним контурам — больше.

Шаблоны

Эти приспособления используются, когда необходимо создать серию деревянных изделий.

Чаще всего шаблоны нужны для:

  • сборки мебели;
  • изготовления фигурных наличников;
  • производства шипов;
  • подготовки углублений под дверные замки, петли.

Для создания такого приспособления своими руками достаточно распечатать на принтере трафарет, а затем перенести его на материал и вырезать. Но, чтобы шаблоны не утратили свою функциональность при эксплуатации, рекомендуется их делать из пластмассы, текстолита, металла, многослойной фанеры.

Шаблоны можно оснащать также подшипником или кольцом

Насадки, шипорезные приспособления

Применение специальных насадок позволяет улучшить качество пазов. Приспособления имеют разной формы основания. На них установить два штыря для обеспечения прямолинейного движения. Располагать их нужно на одном уровне с центром фрезы. В этом случае паз будет находиться по центру торца.

Также существуют специальные шипорезные оснастки для фрезера, состоящие из:

  • нижних, боковых, верхних хорошо зафиксированных направляющих;
  • планки, ограничивающей выборку, с одной степенью свободы.

Чтобы получить такое приспособление, нужно по краям основания поставить одинаковые вертикальные ребра с вырезами по центру. На них зафиксировать рельсы для передвижения инструмента, а для безопасности установить деревянные рейки как ограничители.

Дополнительно к фанерной основе прикрепить регулятор выборки деталей. В этом случае в качестве фиксатора может быть барашковый винт.

Копировальное кольцо


Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

  1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
  2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
  3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
