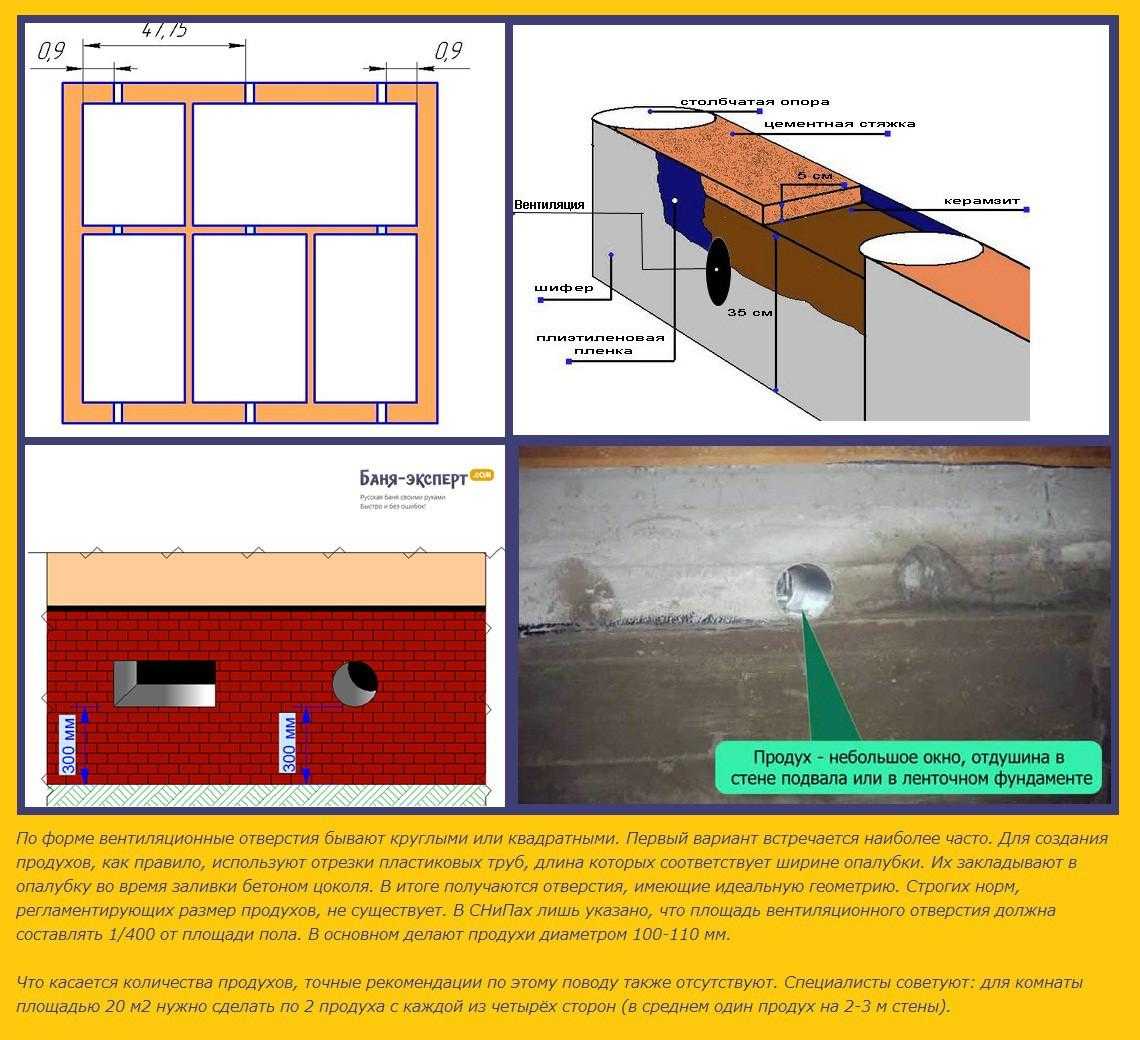

Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов

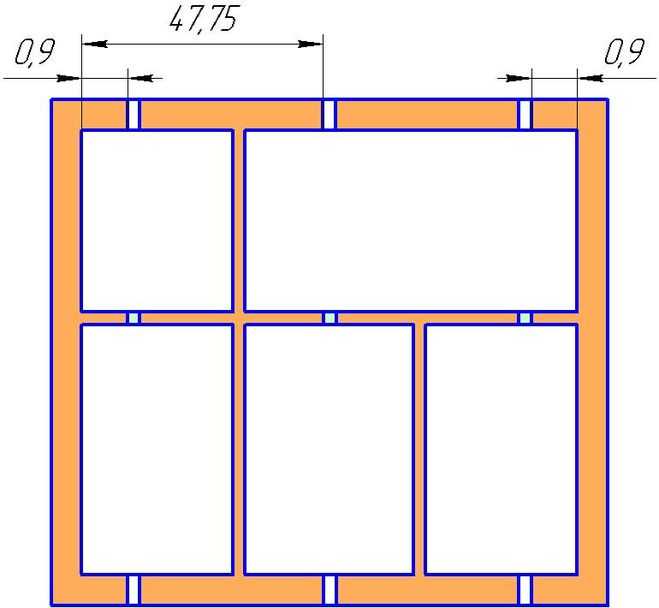

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

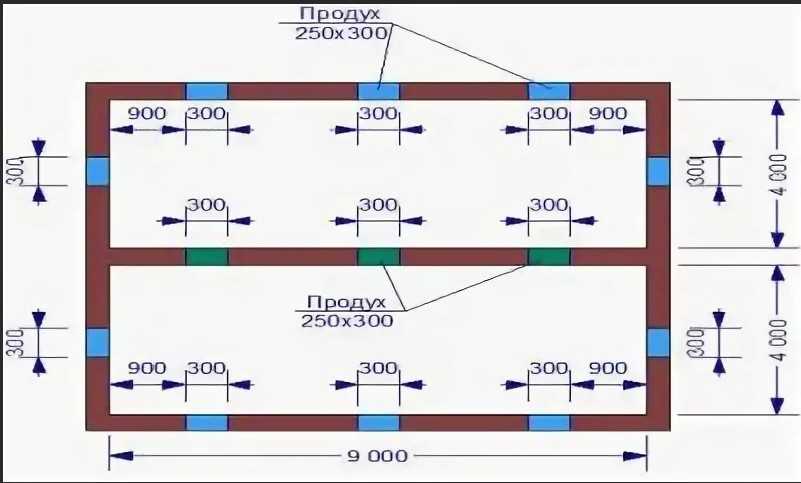

Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
Зачем нужны продухи в фундаменте
Такой важный элемент вентиляционной системы, как продухи в фундаменте, продлевает срок эксплуатации строений, создает в помещении комфортный микроклимат и защищает жильцов дома от болезней. Особенно необходим он в деревянных постройках.
Дело в том, что из грунта под домом при положительной температуре испаряется влага. Даже качественно выполненная гидроизоляция не всегда способна препятствовать этому процессу. Влага конденсируется на всех элементах строения, в том числе на бетонных стенах фундамента и перекрытиях пола.
Повышенная влажность постепенно разрушает металлические и деревянные части конструкции. Кроме того, на них образуются грибок и плесень, которые приводят к гниению перекрытий пола и самой его поверхности. Из-за этого снижается прочность и долговечность всего сооружения.
Плесень и грибок при повышенной влажности в цоколе дома могут появится как на дереве, так и на других материалах: кирпиче, газосиликатных блоках и бетонных конструкциях.
Запах плесени и гнили вместе со спертым воздухом просачиваются в жилое помещение, что негативно сказывается на его микроклимате.
Кроме влаги, из земли выделяются такие опасные для здоровья человека газы, как метан и радон. Повышенная концентрация последнего приводит к разрушению живых клеток и образованию раковых опухолей. Этот радиоактивный газ-убийца не имеет ни цвета, ни запаха. Определить его наличие можно только специальным прибором.
Чтобы не подвергать жизнь жильцов дома опасности, и устраивают продухи в фундаменте, причем не только на стадии строительства, но и в уже возведенном сооружении.
Как навсегда избавиться от сырости в погребе и подвалеУзнайте прямо сейчас о том, как бороться с сыростью.
Решетки на продухи. Муки выбора.
В этой статье поговорим о частном случае использования фасадной решетки – установку ее на продух. Продух в фундаменте
Само слово «продух» означает небольшое отверстие, обычно, в цоколе или фронтоне здания для обеспечения естественной вентиляции в замкнутом подполе или чердаке. Подобные отверстия предусмотрены п.3.4.3. «Правил и норм технической эксплуатации жилищного фонда»: «Подвалы и технические подполья должны проветриваться регулярно в течение всего года с помощью вытяжных каналов, вентиляционных отверстий в окнах и цоколе или других устройств при обеспечении не менее чем однократного воздухообмена».
СНиП 31-01-2003 «ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ» в п.9.10. дает более конкретные указания: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».
Разберем на примере. Для дома 6х8м с подвалом площадь подвала 48 кв.м. Продухи должны быть площадью 0,12 кв.м. Предположим, что на каждой стене мы выполняем по одному продуху, то есть делаем четыре одинаковых продуха. Площадь каждого получится 0,03 кв.м. Увеличиваем до 0,05 кв.м. — минимальная площадь по СНиПу. Но, если мы закрываем продухи решетками, нужно учесть частичное перекрытие площади решеткой. То есть ориентироваться нужно на живое сечение решетки, а не на площадь продуха. Для решетки площадью живого сечения 0,05 кв.м., например, АВ1 285х315, геометрический размер проема продуха составит 300х340мм. И таких продухов следует предусматривать четыре. Тогда будет выполнено предписание СНиП.
Решетка в продухе чердака
Итак, продухи выполнены, плесень подвалу и чердаку не угрожает. Что ищет застройщик для продуха? Правильно, декоративную вентиляционную решетку. Мы постоянно сталкиваемся с желанием заказчика дополнить решетку клапаном расхода воздуха, чтобы «не промерзал зимой подвал. Закрывать на зиму и открывать весной». Ошибка в задании на изготовление решетки повторяется с удивительным постоянством.
Мы отговариваем заказчиков от такого решения по следующим соображениям.
- во-первых, это нарушение Правил и норм технической эксплуатации жилого фонда, предписывающих проветривание регулярно в течение всего года (смотри выше);
- во-вторых, никакого промерзания не случится, если продухи выполнены в соответствии со СНиПом (смотри выше);
- в-третьих, клапан удорожает решетку;
- в-четвертых, клапан не предназначен для эксплуатации в этих условиях. Подвижные его части будут закисать от атмосферных воздействий, он придет в негодность через сезон;
- наконец, если очень уж захочется закрыть проем, сделать это лучше, вставив позади решетки кусок базальтовой ваты или утеплителя. Вентиляция хоть какая-то останется, а продуваться подвал не будет. Это и дешевле и лучше, чем использовать как утеплитель заслонки клапана. Снять решетку 2 раза в год, чтобы вставить или удалить утеплитель, порой, гораздо проще, чем ковыряться, пытаясь открыть или закрыть заслонки закисшего клапана.

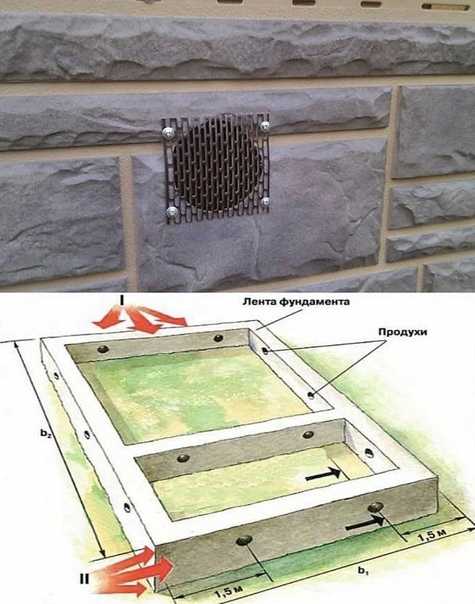

Решетка АВ1 в продухе цоколя Теперь о самих решетках. Обычно, на продух устанавливаются решетки типа АВ1 – обычные фасадные решетки небольших размеров. Если дополнить решетку сеткой с ячейкой 1х1см (решетка АВ1С), то через продухи в подвал не смогут пробраться как птицы, так и мыши-полевки, отличающиеся подвижными костями черепа, что позволяет им протиснуться лишь в ячейки большего размера.
Для чердачных помещений возможна установка решеток вместо слуховых окон или в дополнение к ним на фронтон крыши. Другой вариант – крепление в подшив свесов кровли.
Решетки, как правило, окрашиваются порошковой эмалью в цвет дома, цоколя, оконных рам или ставень. При выборе цвета действует то же правило, что и на кухне: чем меньше используемых цветов для элементов фасада, тем лучше.
Продухи на здании XIX века г. Эгер, Венгрия
И последнее. Порошковая окраска эпоксиполиэфирными составами не подходит для цокольных решеток. Следует выбирать только атмосферостойкие полиэфирные краски, которые не боятся перепадов температур, влаги и не выцветают от солнечных лучей.
Следуйте этим несложным правилам выбора, и ваши решетки на продухах будут красивым украшением цоколя на долгие годы.
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
Как сделать продухи в готовом фундаменте
Если заложен только фундамент, на нем устанавливают цокольную стенку с отверстиями – например, кирпичную. В случае, когда стены уже возведены (или еще нет, но наращивать ленту по каким-либо причинам нельзя), продухи вырезают в имеющемся цоколе. Чтобы сделать это качественно и не повредить основание, лучше пригласить профессионалов.
Так делаются продухи в готовом фундаменте
Если выполняете эту работу своими руками:
- используйте алмазный бур;
- старайтесь не повредить арматуру ленты;
- в готовое отверстие поместите усиливающий каркас, т.к. проделанное отверстие понизит несущую способность цоколя.
Дополнительное снижение влажности
Чтобы систему вентилирования не приходилось усиливать путем увеличения суммарного сечения или установки вентиляторов, нужно провести следующие работы:
- Устройство эффективной дренажной системы – отведение воды от фундамента.
- Гидроизоляция основания дома и цоколя. Существует много типов гидроизоляции: она может быть рулонной, наплавляемой, обмазочной и пр.
- Выполнение утепления. Лучший по экономичности и эффективности материал – ЭППС. Это хороший теплоизолятор, который не пропускает воду. Он не интересует грызунов и не гниет. ЭППС можно утеплить и отмостку.
Перечисленные мероприятия не отменяют, а всего лишь дополняют вентиляцию. Только в комплексе можно добиться идеального осушения пространства в подвальных отсеках.
Если дом построен на грунтовом основании, плохо отводящем воду, кроме системы вентилирование обязательно нужен дренаж и ливневка. Дренажная система соберет воду из почвы и верхних слоев грунта, ливневка – соберет и отведет осадки
При устройстве системы по принудительной схеме расходов на монтаж, содержание и обслуживание будет больше, чем при организации естественного типа. Нужно учитывать, что зимой на стенках самих вентиляционных труб может образовываться конденсат, а в морозы и вовсе сечение может забить куржак.
Вентиляция подполья в деревянном доме
Каркас, сруб деревянного дома чаще всего возводится на столбчатом фундаменте, который может быть организован различными способами. Расстояние между столбами цоколя закладывается кирпичом, блоками. При этом следует оставить вентиляционные проемы для проветривания пространства под полом.
Если перекрытие пола отдельно от обвязки, оно устанавливается на столбики с использованием «плавающей» технологии, когда между перекрытием и стенами остается зазор 10 мм. Таким образом проветривается пол вместе с подпольем.
Зазоры возле стен закрываются плинтусами, но вентилирование происходит через небольшие щели. По противоположным сторонам комнат размещают плинтуса со специальными отверстиями для лучшего проветривания подпольного объема.
Кроме того, по углам, вдоль стен можно сделать специальные проемы для вентиляции, закрыть их декоративными решетками. Это также будет способствовать улучшению циркуляции воздуха внутри перекрытия, под полом строения.
Назначение продухов в фундаментах частных домов
Продухи или отдушины представляют собой отверстия небольшого размера, которые выполняются в различных конструктивных элементах здания, например, крыше или фундаменте.
Особенно серьезное значение приобретает правильное устройство продушин при возведении деревянных построек
Это тем более важно, если учесть, что здания из бревна или различных видов бруса считаются сегодня наиболее востребованными в частном домостроении
Продухи в фундаменте выступают обязательным элементом постройки в том случае, если речь идет о здании, конструкция которого предусматривает наличие подпольного пространства. Как правило, это относится к домам, при возведении которых используется ленточное основание фундамент и его разновидности – ленточно-свайная или ленточно-столбчатая. Назначение продухов в подобных сооружениях обусловлено необходимостью решения следующих задач:
- Установление в подпольном пространстве оптимального уровня влажности путем проветривания, что необходимо, так как водяные пары практически всегда выделяются из грунта. Важнейшей целью устройства продухов является поддержание строительных конструкций в сухом состоянии, что гарантирует максимальный срок эксплуатации;
- Удаление из подполья вредных веществ и газов, которые накапливаются внутри. Например, большинство специалистов придерживаются мнения о том, что из почвы в небольших количествах, но постоянно выделяется радон. При неэффективно работающей вентиляции концентрация этого вещества увеличивается, что приводит к негативному воздействию на здоровье обитателей дома;
- Поддержание температуры в подполье на необходимом для эффективной эксплуатации уровне. Согласно действующему сегодня Своду правил, для этого требуется, чтобы температура в неотапливаемом подпольном пространстве была выше, чем снаружи, максимум, на 2 градуса.
В большинстве случаев устройство продушин выполняется в процессе строительства. Форма отдушин не имеет серьезного значения, поэтому наиболее часто применяются простые в исполнении круглые или прямоугольные конструктивные элементы. Оптимальным вариантом определения их размеров и количества выступает расчет на стадии разработки проекта постройки.
Правильное изготовление вентиляции

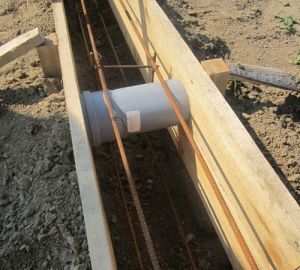

Устройство отдушин до заливки фундамента, применяемый материал — пластмассовая труба для вентиляций
Чтобы получить сухой подвал, необходима хорошая вентиляция. Такую вентиляцию в фундаментах закладывают в проект при организации опалубки. Для организации продухов необходимо учитывать их расположение над поверхностью земли. Высота отдушин от поверхности не должна быть менее 30 см, чтобы весной через них не подтекала талая или дождевая вода.
Вероятно, в некоторых случаях, вентиляционные отверстия нужно будет делать выше если позволит высота фундамента. Все зависит от климата и количества снега. Отметим, что для организации вентиляции нельзя применять деревянные брусья. Для продухов лучше использовать пластиковые или асбестовые куски труб диаметром 110-130 мм, монтируемые в бетон (на этапе его заливки).
Кроме влаги, в подпольном пространстве может скапливаться радон. Больше всего влаги и газа поступает туда зимой. Ведь почва под домом не промерзает. Чтобы таких проблем не возникло, и устраивают продухи-отдушины.
Вытаскивают коробы и брусья из фундамента не ранее, чем через месяц после его закладки. За это время они «приклеиваются» к бетону, и выбить их оттуда тяжело. Для такой операции нужно выполнить следующие действия:
- После высыхания бетона берется сверло для металла и сверлится брусок с обеих сторон, в центре или вокруг.
- Потом берется сверло для дерева, высверливается отверстие насквозь, причем сверло не должно быть более 2,5 см.
- Сделав сквозное отверстие, нужно полукруглой стамеской расширить отверстие от центра в любую сторону.
- Затем при помощи прямой стамески отбивается пристывшая сторона.
Процедура удаления забитых таким образом брусьев достаточно трудоёмкая. Потому лучше применять иные методы, например, отдушины можно делать используя металлические коробы вместо брусков, поскольку его легче выбить из фундаментной основы. Так же можно использовать для этого канализационные трубы. При этом располагают вентиляционные отдушины строго одна против другой.
Особенности
Изготовление продуха в готовой конструкции коттеджа
Для качественного обустройства вентиляционного подпола окошки закрывают специальными решетчатыми крышками (изготовленные своими руками из сеток или решеток). Это делают, чтобы не дать возможности животным проникнуть через продухи в дом. Диаметр коробок подбирают соразмерно вентиляционным крышкам. Если продухи не сделаны заранее, они сверлятся при помощи алмазных коронок.
Форма отверстий может быть самой разной: квадратной, круглой, треугольной. Но, как правило, они делаются прямоугольными. Располагать отдушины необходимо ровно, на одинаковых расстояниях одно от другого. Если в доме холодно, то отверстия лучше закрыть. Но в деревянных домах их не закрывают, ни при каких обстоятельствах, особенно если дом новый.
В случае отсутствия вентиляции или закрытых отверстий можно понести затраты, связанные с ремонтом фундамента или очистки стен от образовавшейся гнили и плесени.
Немного о положительных сторонах
В отличие от иных способов организации вентиляции, продухи имеют куда больше достоинств. Главные из них:
- долгий срок службы;
- низкая цена;
- уменьшение теплопотерь;
- экологическая чистота;
- практичность.
Ни один из других способов вентиляции не сравнится по эффективности и практичности с продухами.

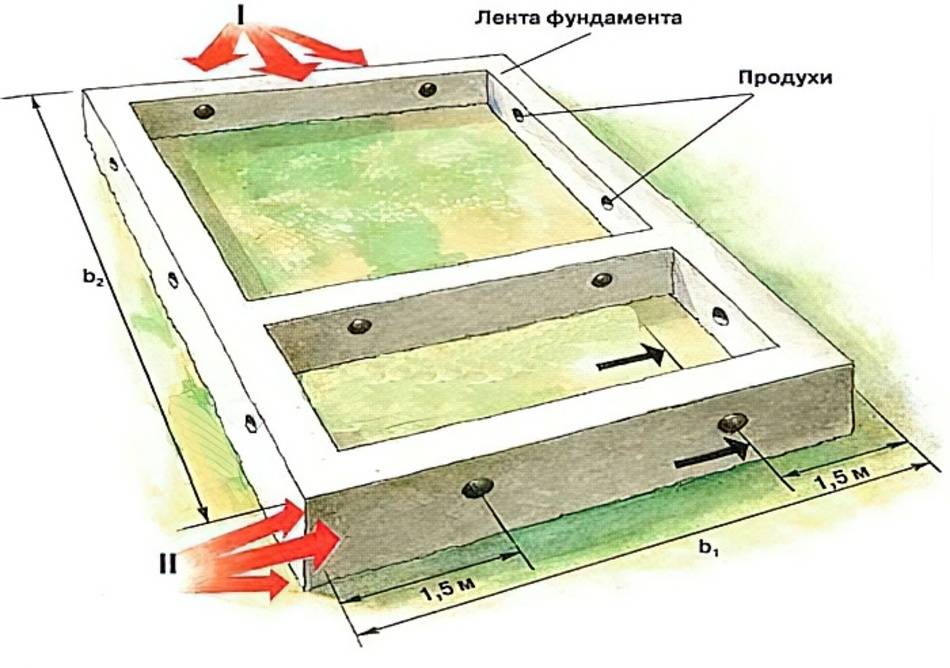

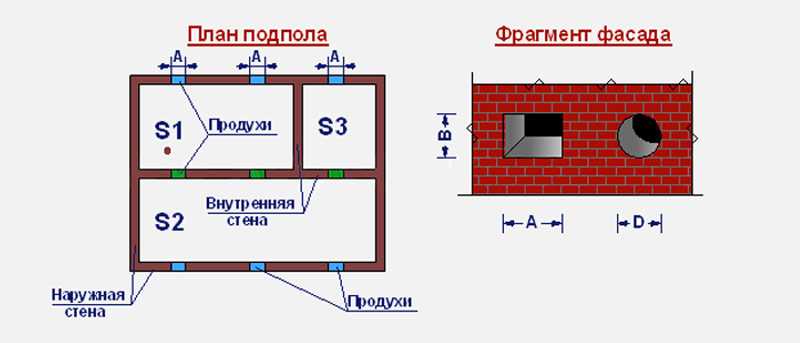

Схематическое отображение месторасположения и размеров
Оптимальное количество окошек-продухов должно быть одно на 2−3 метра. Стоит учитывать в каком месте расположен деревянный дом, если он стоит на возвышении, то достаточно будет двух продухов, для дома в низине от четырех. Домовладельцам которые строят дом желательно узнать диаграмму местной розы ветров (диаграмма режима ветра в определенном месте по многолетним наблюдениям), чтобы соотношение продухов с каждой стороны не было проблемой. Рассмотрим на примере как произвести расчет.
Допустим, размеры фундамента составляют 5 на 6 метров. Планируемые размеры продухов, имеющих прямоугольное сечение 20 на 25 см. Нужно рассчитать минимально допустимое число окошек и правильно расположить их вдоль стен.
Требуемая площадь продухов определяется формулой:
S = F/400 = 30/400 = 0,075 м 2 ,
где: F — площадь подвала.
Нужное число продухов определяется следующим образом:
N = S/P = 0,075/0,05 = 1,5 ≈ 2 шт,
где: Р = 0,2х0,25 = 0,5 — площадь одного продуха.
Получается, нужно 4 отверстия, чтобы избежать не продуваемых «мешков». Располагать их можно на короткой или длинной стороне дома. Но лучшая вентиляция будет при расположении продухов на коротких сторонах. Высота над землей не ниже 30 см от грунта.
ПРОДУХИ ЗИМОЙ
ЗАКРЫВАТЬ ЛИ ПРОДУХИ НА ЗИМУ?
На практике существуют моменты, когда присутствует необходимость закрывать продухи на зиму, а в других случаях делать этого категорически не рекомендуется.
Согласно Постановлению Госстроя России от 27 сентября 2003 г. N 170, пункт 2.6.8.: «Продухи в подвалах и технических подпольях на зиму можно закрывать только в случае сильных морозов». Это связано с тем, что продухи — как система естественной вентиляции подвала, должна работать в том числе и зимой.
Закупоривание отдушин на зиму несет риск возникновения высокой влажности с последующим гниением и разрушением строительных конструкций; риск получить вредные испарения в доме.
ЧТО БУДЕТ ЕСЛИ ПРОДУХИ ЗАКРЫТЬ?
Если у вас под домом почва с повышенной влажностью или существуют причины для её возникновения — вы рискуете превратить подвал в мокрое, заплесневелое и пахнущее помещение со всеми вытекающими последствиями.
В этом случае при закрытых продухах и наличии работающего отопления, в подвале будет образовываться конденсат, который со временем может создать самый настоящий потоп. При нормальном уровень влажности в подвале и отсутствии скопления газа радона, продухи можно и закрыть.
Если вы все же решитесь перекрыть поток свежего воздуха в свой подвал, первым делом установите гигрометр (измеритель влажности) и термометр. Закройте продухи и контролируйте показания гигрометра, в подвале нормальный уровень влажности согласно норм технической эксплуатации жилищного фонда составляет 60%: «Подвальные помещения должны быть сухими, чистыми, иметь освещение и вентиляцию. Температура воздуха должна быть не ниже + 5 С, относительная влажность воздуха — не выше 60%«.
Если уровень влажности превысит норму, попробуйте открыть несколько противоположных продухов, возможно в этом случае вы разрешите проблему высокой влажности с сохранением приемлемого температурного режима. Приобретите для продухов специальные решетки, с помощью которых вы сможете приоткрывать продухи и регулировать количество поступающего воздуха в подвал.
ЧТО БУДЕТ ЕСЛИ ПРОДУХИ НА ЗИМУ НЕ ЗАКРЫВАТЬ?
Если пол не утеплен — у вас дома будет холодно. При низких отрицательных температурах вы рискуете заморозить трубы водоснабжения и обеспечить промерзание фундамента и близлежащего грунта. А если у вас под домом пучинистый грунт, имейте ввиду: силы пучения настолько велики, что могут приподнять ваш фундамент или обеспечить трещину в фундаменте и стене.
Как сделать продухи в готовом фундаменте
Если заложен только фундамент, на нем устанавливают цокольную стенку с отверстиями – например, кирпичную. В случае, когда стены уже возведены (или еще нет, но наращивать ленту по каким-либо причинам нельзя), продухи вырезают в имеющемся цоколе. Чтобы сделать это качественно и не повредить основание, лучше пригласить профессионалов.
Так делаются продухи в готовом фундаменте
Если выполняете эту работу своими руками:
- используйте алмазный бур;
- старайтесь не повредить арматуру ленты;
- в готовое отверстие поместите усиливающий каркас, т.к. проделанное отверстие понизит несущую способность цоколя.
Расчет продухов
Приведем пример типового расчета продухов с вариантами их расположения.
Типовой расчет №1
Предполагаемый дом имеет основание 5*6 м. Исходя из этой величины, получаем минимальную величину одного продуха в 0,05 квадратного метра. Величину отверстия на выходе примем 20*25 см. Необходимо рассчитать количество отдушин и расположить их грамотно.
По площади всех отверстий для воздухообмена считаем, что 1/400-тая часть будет 0,075 квадратных метров. Делим на площадь одного отверстия в 0,05 кв.м. и получаем 1,5. Что означает: для данного цоколя достаточным будет наличие двух продухов.
Но делать нужно не 2, а 4, чтобы не было участков подвала, где нет циркуляции воздуха, в силу правила о размещении отверстий на расстоянии 90 см от углов цоколя. Высота принимается равной 30 см.
Если в подвале дома обустроены перегородки, то такие отверстия нужно делать в каждой перемычке с фундаментом.
Устройство вентиляции в частном доме своими руками
Шаг № 1 Расчеты
Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:
Р=VхK, где
V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;
K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.
Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:
- Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
- Толщина стен помещений.
- Количество бытовой и компьютерной техники.
- Площадь остекления.
- Расположение здания относительно сторон света.
- Наличие (отсутствие) преобладающего ветра в этой местности.
- Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.
Шаг № 2 Естественная вентиляция: улучшение параметров
Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».
Принцип вентсистемы в двухэтажном частном доме
В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).
Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.
Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).
Шаг № 3 Приточная и вытяжная вентсистемы
Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.
Рекупепатор для вентсистемы
Приточная вентиляция в частном доме, монтируется в стену таким образом:
- С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
- В него вставляется труба с утеплителем.
- На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
- Подключение к электрической сети.
- Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.
Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.
Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.
Шаг № 4 Вентиляция в частном доме своими руками схема
Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.
Энергоэкономиное устройство вентканала
Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:
- воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
- очищается от вредных примесей атмосферы;
- нагревается до необходимой температуры;
- далее, по воздухопроводу, поступает во все помещения дома;
- отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
- отдает свое тепло входящему холодному воздуху;
- из рекуператора, по вытяжной трубе – в атмосферу.
