Инженерные коммуникации
Проекты каркасных домов бесплатно иногда могут быть без данных о прокладываемых инженерных коммуникациях. Это связано с тем, что водопровод, электроснабжение и газ часто требуют подготовки собственных проектов. Как правило, ими занимаются те организации, которые обеспечивают городское или поселковое электро-, водо- и газоснабжение. Поэтому даже в заказной проектной документации на каркасные дома нет схем прокладывания труб канализации и водопровода, электрических кабелей и расположения электроприборов, а также газовых труб и газового оборудования.
Заказ проекта электроснабжения производят в организации, которая поставляет потребителям электрический ток. Этот проект готовится по месту жительства заказчика. При этом зачастую проект можно заказать только в данной государственной организации и нельзя получить его в другом проектном месте.
Аналогичная ситуация с проектом газоснабжения. Поставщик газа – монополист на выпуск и подписание газовых проектов для жилого дома. Что касается прокладывания водопровода и канализационного слива, то здесь зачастую проектом не пользуются. Просто приобретают и прокладывают трубы заданного диаметра.
Начало: проект, разрешение
Пример проекта Существует огромное количество проектов каркасно щитовых домов. Основные их отличия – размер и площадь строения, этажность, планировка, наличие или отсутствие дополнительных пристроек.
Но рекомендуемый порядок построения почти не изменяется, несмотря на этажность, размеры потенциального жилища и прочие его особенности.
По существующему порядку, перед началом возведения любого жилого строения, будущие хозяева должны получить разрешение на проведение всех необходимых мероприятий, для чего им приходится обращаться в соответствующие государственные инстанции. Обычно это административные органы данного населенного пункта.
Любому дому необходим план, или проект. Его можно заказать у профессионалов, в специализированной организации, а можно составить самостоятельно, своими руками: главное, чтобы он имелся. Иначе существует риск возникновения разнообразных затруднений, что, скорее всего, станет причиной последующего удорожания объекта.
В открытых источниках можно отыскать оптимальный вам проект каркасного дома для возведения своими руками.
Среди многообразия представленных решений не составит труда подобрать подходящий именно вам. Он станет главным ориентиром для строительства.
Дома в американском стиле
Дома в американском стиле имеют большую террасу с колоннами перед входом в дом. Она может быть двухсветной до верха кровли или выделена отдельной односкатной крышей. Но главный фасад дома всегда очень нарядный. Угол кровли небольшой, что уменьшает ветровые нагрузки. Дома в американском стиле менее брутальные и более воздушные по сравнению с финскими, потому что «американский стиль» не подразумевает необходимость выдерживать большие снеговые нагрузки и сохранение тепла при сильных морозах.
Фотогалерея: примеры домов в американском стиле с односкатной крышей
Односкатная крыша с зелёным покрытием подчёркивает натуральность постройки
Вторая кровля выступает как навес веранды
Застеклённая терраса всегда смотрится эффектно
Каждая комната может иметь раздвижные двери на веранду, опоясывающую фасад
Обзор схем и планирование строительства
Если проект предполагает использование небольших деталей, можно строить дом самостоятельно и даже не привлекать крупную технику. Каркасный дом предполагает отсутствие бетонных перекрытий, кирпича, тяжелых каменных блоков, благодаря чему его элементы значительно легче, а монтаж – проще.
Благодаря легкости постройки, нет необходимости делать огромный монолитный фундамент
Но при выборе последнего важно также учесть и особенности почвы на участке. Так, на глинистых грунтах без монолитного фундамента не обойтись. А если почва песчаная, достаточно сделать мелкозаглубленный ленточный или столбчатый фундамент
А если почва песчаная, достаточно сделать мелкозаглубленный ленточный или столбчатый фундамент.
Каркасный дом можно строить одним из двух способов:
- Самостоятельное строительство. Используются самые мелкие исходные детали, а не блоки, чтобы их было комфортно собирать без техники.
- Использование готовых собранных блоков, приобретенных с завода и установка их при помощи тяжелой техники.
Рассмотрим первый вариант самостоятельного строительства. Сначала составляют проект дома, учитывая все его особенности, а также бюджет и количество материала. Это важный этап, без которого не обойтись.
Важно приобрести все стройматериалы до начала реализации проекта, чтобы потом не останавливать дело ввиду отсутствия различных элементов
Одноэтажный дачный дом 4х4м с крыльцом
Более удачный вариант планировки. Украшением дома служит крыльцо, которое не уменьшает полезную площадь дома. Пара небольших комнат позволяет создать небольшие спальни или кухню, а большое помещение можно использовать как гостиную или комнату общего назначения.
Садовые дома, конечно, имеют и более крупные габариты, но заслуживают ли они внимательного изучения? Дачный дом – это каркас из несущих стен с каркасными перегородками внутри и простыми кровельными системами (двухскатной или односкатной кровлей). Такие дома можно строить даже без подробного проекта
Важно лишь представлять расположение проемов в здании (которые подготавливаются в процессе возведения каркаса) и знать правила возведения каркасных конструкций. Гораздо более интересными представляются жилые дома, где потребуются более подробные чертежи, а также планы расположения инженерных систем
Смета строительства каркасного дома
Самой большой опасностью при начинании строительства одноэтажного каркасного дома является неправильный расчет всего бюджета стройки и не учет всех необходимых строительных материалов. В самом идеальном случае процесс может затянуться на неопределенный срок, а при худшем раскладе проект могут заморозить и работы приостановятся.
Во избежание данной ситуации при самостоятельном строительстве каркасного дома нужно заказать проектную документацию у специалистов.
Бесплатные чертежи одноэтажных каркасных домов и их схемы включают в себя также специальную подробную смету. В которой указано, сколько понадобиться строительного материала на каждом этапе стройки в рулонах, метрах, килограммах, а также указан конкретный диапазон рыночных цен.
Если вы строите дом поэтапно, то вам ненужно будет тратить средства сразу на приобретение всех строительных материалов. Вы сможете покупать их постепенно, по мере поэтапного строительства дома.
Это достаточно удобно с точки зрения хранения, доставки и разгрузочных работ. Этот вопрос особо актуален для строителей домов на садовых участках. В маленьком пространстве установить дом, расположить все строительные материалы, и защитить их от внешних атмосферных осадков будет практически невозможно.
Хороший бесплатный проект
Хороший проект – это рабочие чертежи, подробные планы и схемы, которые необходимы для каждого из этапов строительства каркасного дома.
После просмотра данного типа документа, у вас не останется ни каких вопросов по строительству дома. Качественная и понятная проектная документация – это широкая возможность спланировать всю работу на стройке и свести к минимуму все ошибки.
Помимо этого, хороший и качественный проект оптимизирует работу строителей, сводит к минимуму распилочные работы и подгонки материала, а это приводит к значительной экономии времени на стройке.
А также можно избежать незапланированных отходов, оставшихся после распилки строительного материала, и это приведет к ощутимой экономии. Это можно выполнить с помощью подбора специальных материалов под определенный проект, либо при разработке проекта каркасного дома при учете материалов, представленных в настоящее время на рынке. Листовой материал кратный площади стен дает возможность сделать обшивку очень быстро и без каких-либо лишних отходов.
Хороший и качественный проект может снизить затраты и другим способом. Пример, по проекту предусмотрено применение пиломатериала для опалубки в будущем строительстве, и это приводит к существенному снижению затрат и большой экономии.
Одноэтажный каркасный дом: бесплатные проекты и чертежи
Бесплатные проекты – это определенный миф, который широко распространен среди строителей.
Скачать или найти готовый проект, который бы вас полностью удовлетворил, просто не реально. В интернете представлены сотни бесплатных чертежей некоторых частей дома, разные планировки и модели одноэтажных каркасных домов, и варианты декорирования фасада. Но качественных и надежных проектов в сети нет.
Связано это не только с нарушением авторских прав, но и с тем, что все готовые проекты каркасных домов и чертежи – это сложная документация, которая разработана под определенные строительные условия. В данном документе учитывается тип грунта и уровень грунтовых вод, их пучинистость, а эти показатели помогают правильно подобрать фундамент и рассчитать несущую нагрузку.
Даже у однотипных одноэтажных каркасных домов, одинаковых на первый взгляд, есть различия, которые конкретно отражены в проектной документации. В каждом определенном случае используются разные строительные материалы, разное количество утеплительного слоя, различные замковые соединения и устройство кровли. Даже инженерные коммуникации в одинаковых каркасных домах, расположенных в разных регионах, могут быть устроены по-разному.
Бесплатные проекты в интернете можно найти для небольших дачных домов еще старых годов постройки. Хотя, с появлением новейших технологий и строительных материалов, а также более простых технических решений они не будут являться верным документом.
Без документов и чертежей строительство каркасного дома выйдет на 25% дороже, чем с наличием документов.
Как правило, стоимость пакета документов под ключ для среднего каркасного дома будет стоить около 10 тыс.руб. В среднем стоимость готового проекта не превышает и 5% от стоимости всех работ, и гораздо чаще она составляет 2%. При чем, наличие качественной документации позволит вам сэкономить большую часть бюджета.
Дизайн-документы
В эту категорию входят все доступные рисунки, концепты которые создавали дизайнеры и инженеры во время разработки дома. Кроме обычных чертежей здесь находятся рисунки помещения с предположительным дизайном, рисунок готового объекта в разрезе, проч
Изучение дизайн-документов позволит составить полную картину того, как будет выглядеть готовый дом, на какие особенности стоит обратить внимание, что необходимо изменить исходя из особенностей участка
Так, место подведения газоснабжения, водоснабжения, электроэнергии, наличие общей канализации или выгребной ямы – все это внесет свои коррективы в общий план здания.

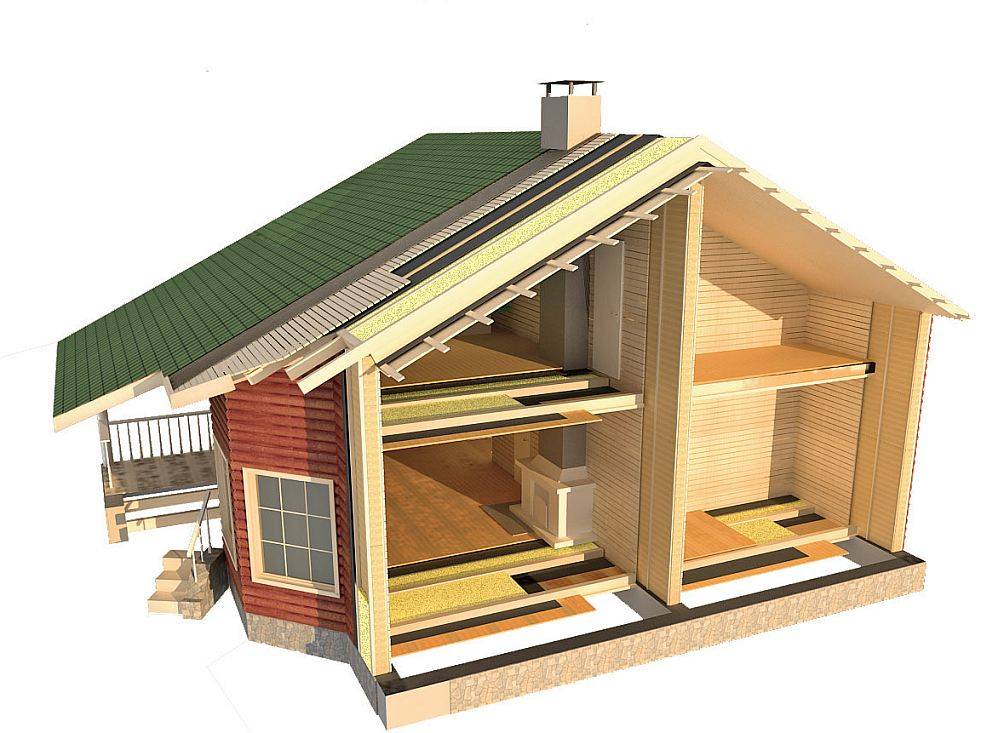

Многослойный строительный пирог стены
Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя — облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.
Пирог стены каркаса.
Три основных слоя — утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.
Как обустраивают стену каркасника
Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.
Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки — отталкивает влагу и воду, шершавая – проводит. Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной — к утепляющему слою. Крепят скобами к каркасу.
На заметкуВажно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%
При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.
С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.
На заметкуОбрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.
С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.
С внутренней стороны — монтаж панелей внутренних стен — вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.
Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.
Устройство вальмовой.
Что такое ригель?
Специалисты могут дать исчерпывающий ответ, что такое ригель и почему без него невозможно построить ни один значительный объект в любом сегменте современного строительства. По сути, это мощная опорная балка с одной или двумя полками, укладываемая горизонтально и связывающая между собой вертикальные несущие балки. На полки опираются торцами бетонные плиты межэтажных перекрытий, а вся масса плит предается на вертикальные несущие балки и через них на монолитный ригель, обвязывающий фундамент по периметру.
Ригель Кроме железобетона в строительстве могут изготавливаться ригеля из металла в форме одно-, двутавровых балок, которые используются в металлокаркасных сооружениях, а также из деревянных брусьев с врубами — для перекрытия пола и потолка досками в частном домостроении. Применение в строительстве металла и дерева — это частность, а массово в многоэтажном жилом домостроении, в коммерческих и промышленных проектах используется ригель бетонный, как элемент, входящий в набор железобетонных конструкций, без которых не может обходиться строительная отрасль.
Ригель При строительстве каркасных домов, крупных инженерных сооружений, малоэтажных строений каждая деталь конструкции имеет жизненно важное значение, а тем более ригель, который принимает на себя все основные нагрузки. Поэтому бетонный ригель производится по ГОСТу в заводских условиях, в жестких геометрически правильных формах с обязательным армированием каркасами, для которых используется стальная арматура А10
Ригель Химические предприятия сегодня разрабатывают различные присадки и пластификаторы для улучшения характеристик, обеспечивающих усиление ригеля. Лучшие наработки химиков пришли на заводы ЖБИ и теперь в рабочие смеси добавляются специальные пластификаторы, которые повышают пластичность смеси при заливке и делают железобетонные изделия, в том числе ригеля, влагоустойчивыми и морозостойкими.
Соответственно, крупные производители ЖБИ плотно сотрудничают с производителями строительной химии, в частности — изготовителями суперпластификаторов и добавок в бетон, выбирая стабильные компании, способные производить и поставлять большие объемы добавок. Одним из таких постоянных партнёров для многих заводов ЖБИ в РФ стала компания GOODHIM, имеющая собственную химическую лабораторию и развернутую сеть контактов с поставщиками химических компонентов высокого качества.
Ригель Неуклонное следование требованиям ГОСТа, новые технологии производства ЖБИ и использование только высококачественного сырья, позволяет производить различные типы ригелей экстремально большой длины и способных выдерживать сверхвысокие нагрузки при эксплуатации многоэтажных зданий, мостов, эстакад и других монументальных строений.
Проекты каркасных домов с односкатной крышей
Типовой проект каркасного дома: есть большая дневная зона, пара детских комнат, спальня с собственной гардеробной и ванной, гостевая комната, технические помещения, общая ванная комната и, наконец, что не менее важно, зоны для газового котла, бойлера или кладовки
Дома под ключ требуют работы с привлеченными к оценке экспертами. Чтобы правильно составить всю проектную документацию, следует точно рассчитать все необходимые материалы и составить подробный план монтажа всех систем.
Определить полную стоимость дома можно, но только после того, как:
- Будут разработаны и утверждены чертежи всех строительных конструкций и внешней отделки;
- Выполнено проектирование прокладки всех коммуникаций (канализация, газификация, электричество и водоснабжение);
- Проведен анализ почвы и выбран тип фундамента, который вы построите под дом.
В настоящее время у архитекторов есть проекты строительства, которые стоят от 1000 долларов. Это очень удобно, потому что вы существенно сэкономите при оценке стоимости и времени возведения.
Подготовленные планы полностью адаптированы к типу земли на участке в вашем регионе и имеют все необходимые и утвержденные развертки для коммуникаций.

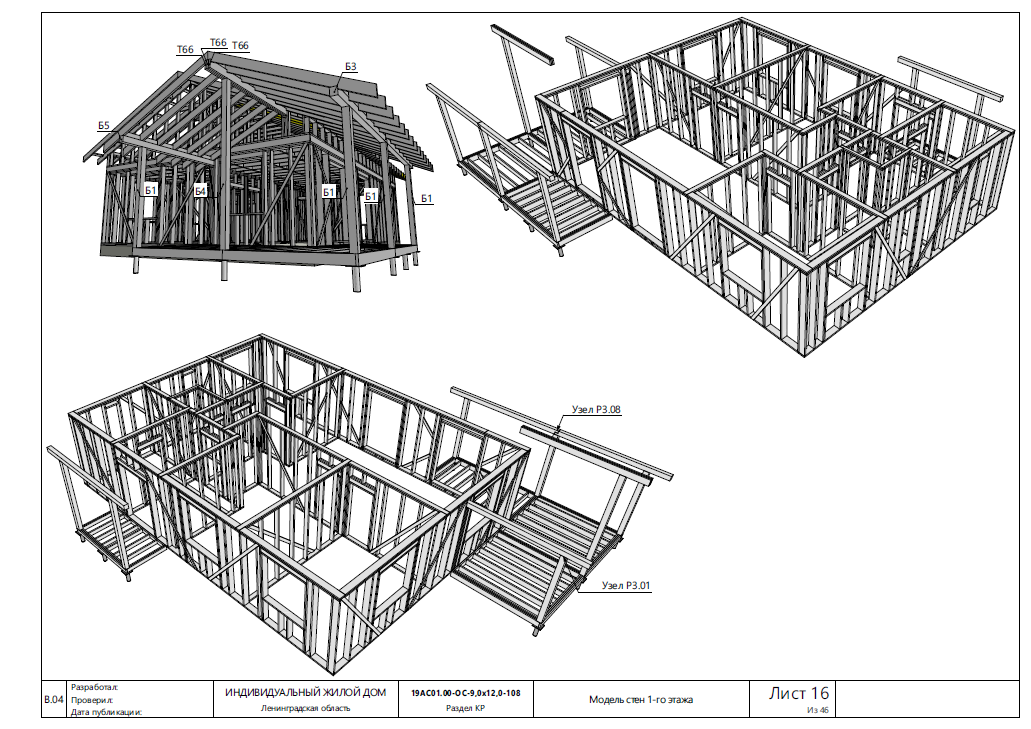

Чертежи домов каркасных. Узлы каркасного дома от фундамента до кровли
В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.
В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.
Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.
О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.
Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками
Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи. Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93
Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93 .
Обсудить на форуме ().
Да вот по опыту форума, лучше эти сваи предусмотреть по середине, да конечно пролеты вроде не большие чуть более 3,5.м и в роде как если делать меж лаг 380.мм (430.мм по центрам) и запас есть и все такое, но все-же для дома ПМЖ на сваи лучше не скупиться..
Добрый день,
Понравился данный проект, самое то для дачного дома круглогодичного проживания. Но решил немного его переделать. Сдвинул несущую стену в середину, чтобы крыша опиралась на коньковую балку. Нижнее перекрытие планирую делать доской 200х50 по принципу платформы. Накидал свайное поле, единственное не могу уразуметь, достаточно ли пустить ряд свай по центру под несущей стеной или требуется еще дополнительно два ряда свай закладывать?
Во вложении красным обозначены сваи, которые под вопросом. Требуются ли они? Спасибо!
Вложенный файл:
Имя файла: KD-73svai.pdf Размер файла:130 COM_KUNENA_USER_ATTACHMENT_FILE_WEIGHTЕгоррез пишет:
Сергей добрый день, не могли бы: 1. сделать чертеж свайного поля под этот проект; 2.подсказать, как сделать фундамент под печь в кухню, как его привязать к сваям, нужно ли? 3. У меня грунты пучинистые-под плодородным суглинок, а после 3-4 метров голубая глина, УГВ весной 30см, обычно 50-70 см. — хочу мелкозаглубленные сваи с пятками на песчанном основании делать-будет нормальным?,»de»:,»es»:,»pt»:,»fr»:t»:g»:l»:o»:a»:>
Особенности проектирования
При проектировании стоит ориентироваться не только на внешний вид дома 6х8, но и на его функциональность. Необходимо в плане этажей удобно расположить комнаты, бытовые приборы и коммуникации. Если проект будет спланирован детально, не потребуется покупка лишних строительных материалов для черновой отделки. Таким образом, можно легко представить, как будет выглядеть будущий коттедж.
В проекте следует максимально приблизить форму помещений к прямоугольнику или квадрату. Это облегчит в дальнейшем расстановку мебели. Проект получится создать в онлайн-программах, но лучше предварительно проконсультироваться со специалистами. Иначе есть риск появления проблем с технологической стороны.
При правильном размещении помещений в доме здание будет комфортным для жизни. Помещение с котельной должно располагаться на первом этаже. Предусматривается вариант с печкой, ее лучше возводить в центре дома.
Стоит соблюдать следующие принципы:
Кухню площадью 4 кв. м и санузел сделать полностью глухими, окружить несколькими жилыми комнатами; Для несущих стен выбрать толщину 200-300 м. Этого хватит для выдерживания нагрузки крыши и влияния плохой погоды; Гипсокартонные перегородки между комнатами создать толщиной 90-120 мм
Следует уделять внимание ширине дверного блока; Высота здания – 2,7-3 м; Тамбур в маленьком коттедже создавать необязательно. Хватит коридора 120-150 см шириной
Стандартный проект коттеджа 6х8 предполагает расположение санузла, гостиной и кухни на нижнем этаже, детской комнаты и спальни для взрослых – на верхнем. Если дом 6х8 – гостевой, то его можно объединить с главным коттеджем с помощью веранды или террасы. Тогда нужно создать больше спален и гардеробную, сделать их большей площадью. В обеденной зоне и дополнительных комнатах для хозяйственных нужд отпадает необходимость, санузлы остаются.
Проектирование первого этажа
Для проекта одноэтажного дома 6х8 ленточный фундамент не подойдет. Если в здании два этажа, нужно более надежное основание. Фундамент на винтовых сваях – это хорошее решение под брусовой, каркасно-щитовой, бревенчатый коттедж.
Что необходимо для создания проекта
За основу будущего строения можно взять типовой чертеж и проект дома, благо, специальной литературы для дачников за последние годы выпущено множество. Однако опытные мастера советуют составить план дачного домика самостоятельно. Это позволит учесть все потребности хозяев, правильно рассчитать размеры комнат с учетом количества людей, которые будут жить в строении. Проект строения лучше делать на миллиметровой бумаге. Ее покупают в магазинах, торгующих канцелярскими товарами. Кроме этого, будут также нужны:
- карандаш чертежный;
- линейка;
- угольник;
- транспортир;
- резинка стиральная.
Лучше, если в работе мастер будет использовать 2 типа карандашей, с твердым и мягким грифелями.
Вариант планировки одноэтажного частного дома 6 на 6 метров
Первый нужен при изготовлении черновика проекта, а при помощи второго можно будет навести все линии в окончательном варианте чертежа. Транспортир, при помощи которого измеряют величины углов, нужен в случае, если хозяин дачи решит сделать помещения многоугольными, отойдя от традиционной формы проектирования помещений. Если в планах создателя предусмотрено наличие выступающей части (эркера) с окном, то его лучше рисовать при помощи циркуля.
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
