Как выбрать профиль для ГКЛ
Как производят профиль
Монтажный холоднокатанный профиль для гипсокартона изготавливают из стальной ленты (штрипса). Сталь нелегированная малоуглеродистая, толщина от 0,4 мм, с цинковым защитным покрытием.
Пока оно остаётся ненарушенным, оцинкованная сталь считается нержавеющей. В местах повреждения покрытия непременно появляются следы коррозии.

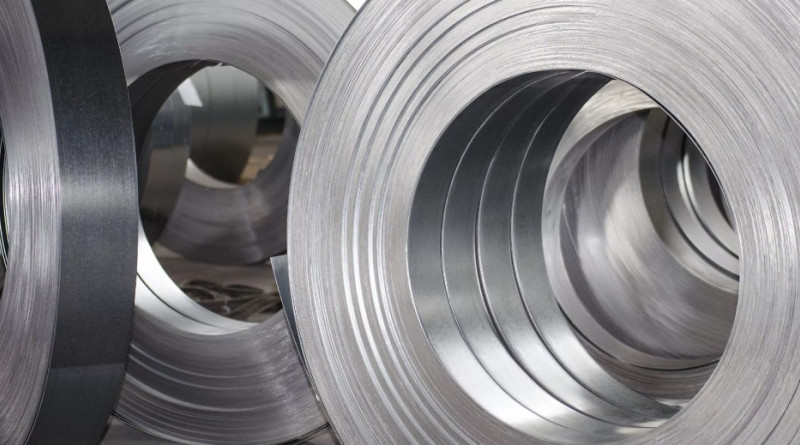

Стальной штрипс для производства профиля
Большинство производителей не рекомендуют раскраивать профиль дисковый режущий инструмент (УШМ, дисковую пилу). При их работе температура металла повышается, и цинковое покрытие легко отстаёт от основания.
Технологические этапы
Процесс цехового изготовления профиля:
- Рулон с лентой устанавливают в станок-размотчик, оборудованный системой торможения. Его задача — блокировать возможность инерционного движения барабана.
- В размотчике лента отматывается и направляется на прокатный стан.
- По пути штрипс проходит через пуансон, где перфорируется — это нужно для удобства вкручивания саморезов при монтаже.
- В зависимости от разновидности профиля, ему придаётся необходимый рельеф. Делается это путём установки на прокатный стан вальцов различной конфигурации.
- В процессе проката полки профиля гофрируют, что необходимо для повышения жёсткости.
- На выходе профиль обрезают в нужную длину электромеханическими ножницами, с соблюдением перпендикулярности торца продольным граням изделия.
Работа системы регулируется автоматическим или полуавтоматическим пультом управления.
Виды производственного брака
При изготовления профиля порой допускают различные виды производственного брака, которые зачастую видны невооружённым глазом.
Недостаточная толщина металла, которая обычно бывает в изделиях кустарных производителей. При этом страдает и прочность всего каркаса для гипсокартона и отдельные соединения, так как саморез для профиля нормально не фиксируется, а прокручивается.
Отделка на таком каркасе будет недолговечна, поэтому не рекомендуется покупать подозрительно дешевый товар.
- Ржавчина, проступающая в нескольких местах, свидетельствует о некачественной оцинковке. Остановить коррозию такого изделия не удастся, поэтому лучше не использовать его для сборки каркаса.
- Нарушенная конфигурация изделий свидетельствует о плохой прокатке, каркас из него не получится выставить по уровню.
В нарушении формы не всегда виноват производитель. Причина может быть в неправильном хранении на складе.
- Габариты должны соответствовать заданным типоразмерам. По ГОСТу отклонения допускаются лишь в 1-2 мм.
- Для продукции небольших предприятий присущ такой дефект, как недостаточная глубина наносимой на полки профиля насечки. В погоне за сокращением трудозатрат они выпускают практически гладкие изделия, из-за чего саморезы плохо вкручиваются в металл.
Структурированная спинка стоечного профиля
Ещё один дефект – наличие заусенцев по краям, на несущую способность каркаса не влияет, но неудобно для монтажника.
Чтобы не травмировать руки, профиль придётся перед применением подшлифовывать, а это затраты времени.
Чтобы не сталкиваться с подобными проблемами, рекомендуется закупать продукцию проверенных производителей.
Покраска ГКЛ и установка освещения
При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.
Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.
Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка — схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.
Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок — UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок — CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 — 1000 | 2600, 3100, 4000 | — | — |
| 1001 — 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 — 3000 | 2001-3000 | ||
| 3001 — 4000 | 3001-4000 | ||
| 4001 — 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Общие понятия о каркасных системах и подсистемах
Понимание ключевых принципов построения каркаса конструкций из ГКЛ помогает добиться трёх главных технологических задач:
Правильное составление спецификации и максимально выгодная закупка материалов.
Быстрая и удобная сборка конструкции, в том числе и в стеснённых условиях.
Соответствие требуемым показателям прочности и надёжности, высокий срок службы.

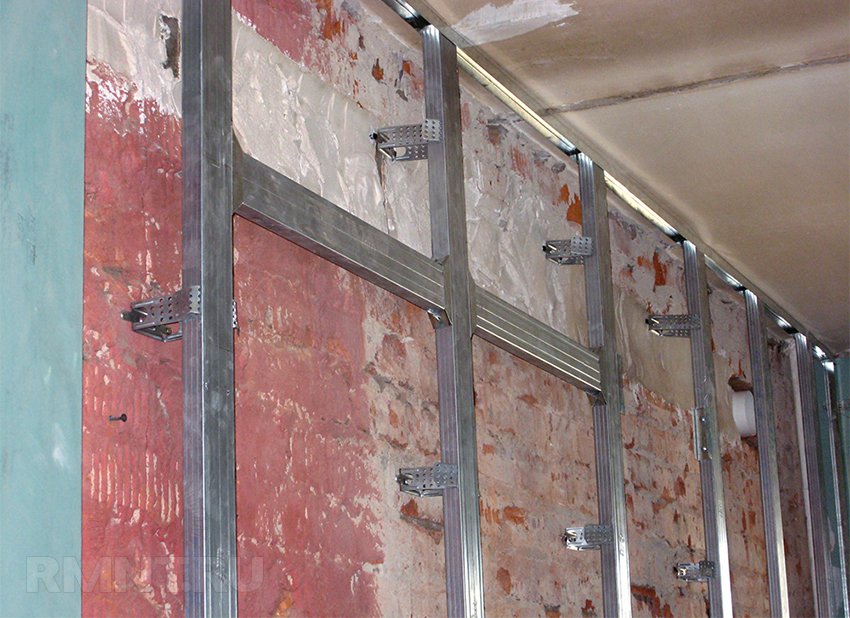

Для потолочных, стеновых конструкций и перегородок действует разный подход к сооружению каркасной системы. Обшивка стен ставит своей целью выравнивание плоскостей для дальнейшей работы и обеспечение их требуемым сопротивлением продавливанию. Каркас в этом случае служит своего рода базой для обшивки, сохраняя устойчивость к фронтальному давлению и поддерживая внушительный вес листов обшивки.

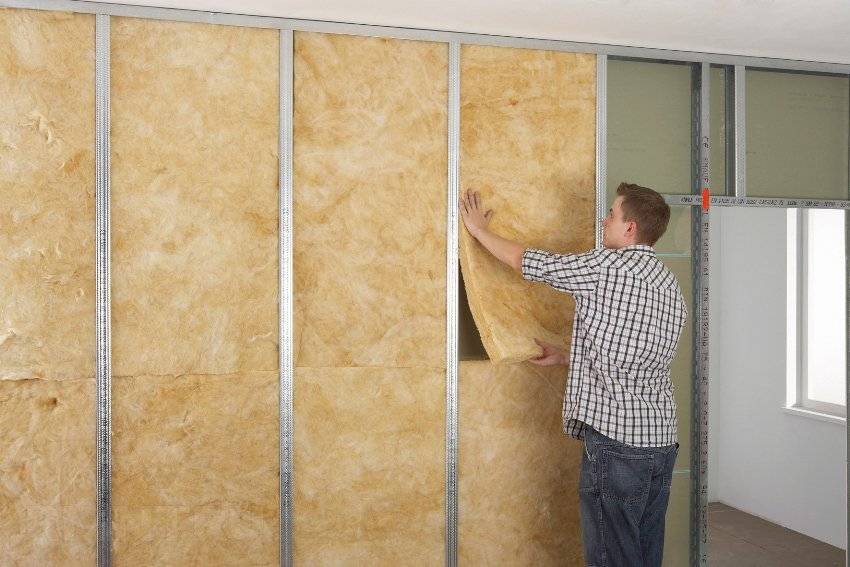

Перегородки имеют более сложное исполнение. Их каркас должен выдерживать фронтальные воздействия во встречных направлениях, предоставлять достаточно мощную основу для закрепления обшивки, дверных блоков и навески инсталляций разного рода. Второстепенной задачей ставится обеспечение достаточного объёма полости внутри перегородки, в которой размещается тепловая и звуковая изоляция.

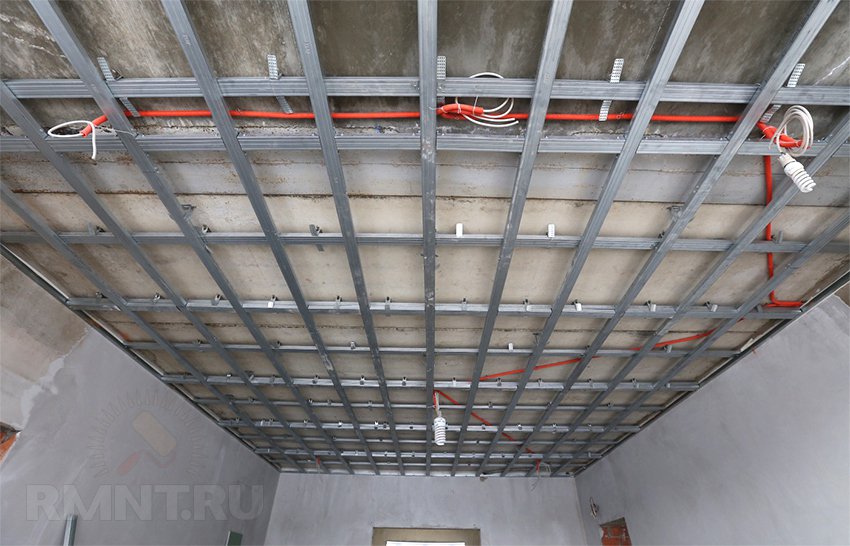

Силы, действующие в каркасе подвесного потолка, коренным образом отличаются от остальных систем. Элементы крепления всей конструкции к потолку принимают на себя основную статическую нагрузку. При этом сам каркас должен обеспечить идеальную плоскостность, ведь потолок, в отличие от стен, характеризуется большей площадью, и исключить эффекты провисания и коробления, а это бывает довольно сложно.
Очень часто каркасные системы делают многоуровневыми для распределения функциональных целей на каждом из них. Таким образом, базовый (или основной) каркас обеспечивает достаточную жёсткость и надёжность, а несущая часть выполняет функцию крепления листов, их выравнивания или придания необходимой формы.
Профиль для гипсокартона — виды, размеры, применение
Пример монтажа направляющего профиля
Направляющий профиль имеет П-образную форму с гладкими стенками. Иногда пару ребер жесткости могут быть на дне профиля, боковые стенки всегда гладкие.
Направляющий профиль для гипсокартона
Размеры направляющего профиля. В продаже можно встретить 4 размера профиля:
- 27х28мм — для отделки потолка.
- 50х40мм — для отделки стен.
- 50х75мм — для возведения перегородок.
- 50х100мм — для возведения перегородок.
Чаще всего в ремонте используется два размера направляющего профиля — 27х28мм и 50х40мм.
Толщина направляющего профиля колеблется от 0,4мм до 0,6мм, длина — от 3 до 6 метров.
Характеристики направляющих профилей
Элементы созданы для сооружения потолочных и стеновых конструкций. Производители маркируют их ПН. Они помогают равномерно распределить нагрузку листов ГК по поверхности.
Направляющие профили для гипсокартона (виды: потолочный и плоскостной) отвечают за жесткость металлического каркаса. К ним крепят вспомогательные элементы.
Толщина стенки плоскостного профиля составляет 7,5-10 см. Ширина достигает 5 см, а толщина планки – 4 см. В структуре изделия есть специальные отверстия. С их помощью каркас крепят к основанию.
Примечание. Дополнительные отверстия нужного диаметра в профиле можно просверлить дрелью.
Направляющий потолочный профиль для гипсокартона (размеры и виды изделия различные) монтируют либо на поверхность потолка, либо на верхнюю часть стены. Выбор типа крепления зависит от сложности конструкции.
Совет. Если подвесной потолок имеет несколько уровней, каркас лучше закрепить на горизонтальной и вертикальной плоскости.
Толщина стенки изделия составляет 0,4-0,6 мм. Длина профиля достигает 3-4 м. Высота ребер – 2,7 см, ширина стенки – 2,8 см. Изделия выдерживают предельно допустимые физические нагрузки.
Производство профилей для ГКЛ
Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:
- Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
- Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.
Соединитель двухуровневый
Металлический профиль для гипсокартона проходит два основных этапа производства:
- Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
- Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.
Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.
Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.
Алюминиевый профиль и его особенности.
Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.
Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.
Оцинкованный профиль.
Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.
Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.
Виды профилей
- CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
- Направляющий профиль 27х28. Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
- UW — направляющий профиль 50х40, 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
- CW — стоечный профиль 50х50, 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
- Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.
Технология монтажа профиля
Про металлопрокат и металлические изделия
Металлические изделия имеют ведущее значение в строительстве и отделке гражданский зданий и промышленных объектов. Металлические изделия в отделке и ремонте помещений — это металлические профили для каркаса, а также металлопрокат в виде круглых и квадратных труб. Металлопрокат в строительстве более разнообразен. Это арматура, уголки, швеллера, металлическая проволока, различные листы, двутавровые балки. Перевозка металлопроката достаточно дорога и большой выбор металлопроката у продавца важен для сокращения расходов и комплексного комплектования объекта
Нужен металлопрокат обратите внимание на — оператора на рынке металлопроката в Днепровском регионе
Крепёж для гипсокартонных систем
Чтобы надежно прикрепить гипсокартон к металлическим поверхностям, используют саморезы с частой резьбой типа TN25 (длиной 25 мм). Если обшивка в несколько слоев, то берут саморезы 35 — 40 мм длинной. Чтобы прикрепить ГКЛ к обрешетке из дерева, используют саморезы с широким шагом резьбы длинной 35 мм.
Саморезы LB 9, 11, 16 и LN 9, 11, 16
Прикреплять прямой подвес, удлинять и соединять различные виды профилей под гипсокартон нужно сверлящими саморезами типа LB 9, 11, 16. Подойдут и прокалывающие саморезы LN 9, 11, 16. Цифры означают длину самореза в миллиметрах. Самый маленький сверлящий саморез LB 9 имеет длину 9 мм. У всех мелких крепежных элементов есть недостаток – их тяжело закрутить. А шляпка сильно выступает и мешает прилеганию гипсокартона.
Саморезы с пресс шайбой
Практичнее применять универсальные саморезы с пресс-шайбами, которыми можно работать с любыми поверхностями. Их делают и прокалывающего, и сверлящего типа. Длина варьируется от 9 до 100 мм, иногда больше. Самые ходовые размеры – 16 и 14 мм, которые могут использоваться почти везде.
Саморезы с нейлоновыми дюбелями
Для крепления к стене направляющих профилей для гипсокартона типа UW или UD лучше всего использовать пластиковые дюбеля.
Прямые или анкерные подвесы удобно крепить к потолку при помощи специального крепежа анкер-клин. Его не берет коррозия, он не подвержен рассыханию, и поэтому служит впечатляюще долго. При изготовлении потолка экономить не стоит. Крепеж должен быть непременно металлическим и прочным. Кроме этого можно использовать потолочный дюбель.
Если мы прикрепляем каркас (подвесы и направляющие профили) к несущим элементам из бетона, кирпича или блоков, то берем специальные дюбели. Подойдут пластиковые крепежные элементы с головкой-грибком, диаметром 6 мм и длиной 40 — 60 мм. Их можно забивать прямо молотком. Перед работой нужно запастись различными видами крепежа, чтобы иметь возможность соединять любые детали, например, пустотелые. При использовании вместо подвесов прутков берите анкеры TDN или их аналоги.
Производители профилей для гипсокартона
Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.
Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).

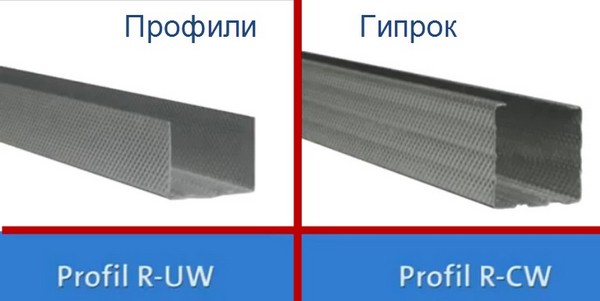

У профилей Гипрок и стенки и основание имеют уникальное рефленное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.
Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.
Рассчитываем количество профилей для гипсокартона
Перед покупкой планок нужно подсчитать, сколько их понадобится. Для этого можно зайти на тематический форум, посмотреть фото, видео в конце статьи, для того чтобы узнать, как составляется чертеж каркаса.
Виды изделий
На нем обязательно указываются все используемые планки для гипсокартона, их габариты и вид.
Расчет количества направляющих для одной стены
Этапы вычислений для перегородки:
- В первую очередь считается направляющий профиль для гипсокартона. Он устанавливается по периметру перегородки. Поэтому тут применяется формула: П = (Д + В) * 2, где Д является протяженностью конструкции, В – высотой. Например, размеры стены равны 5х3 м. Тогда метраж ПН составляет: (5 + 3) * 2 = 16 м.
- Иногда в стене, перегородке из гипсокартона есть ниша, окно либо дверной проем. В этом случае производятся вычисления их периметра по приведенной формуле, и все результаты суммируются.
- Далее находится количество стоек под гипсокартон. Обычно они выставляются через каждые 60 см стены. Ее протяженность разделяется на эту цифру. Для приведенного примера это: 500 : 60 = 8,33 ≈ 9 стоек. После этого определяется метраж материала. Число планок перемножается с высотой помещения: 9 * 3 = 27 м профиля.
- Затем вычисляется количество горизонтальных распорок. Они устанавливаются через каждые 0,6 м. Поэтому высота перегородки в сантиметрах разделяется на величину шага: 300 : 60 = 5 штук ПС. Метраж перемычек находится при перемножении этой цифры с длиной стены: 5 * 5 = 25 м.
Монтаж конструкции каркаса
Подобные вычисления используются для всех проемов, в которых будут установлены перегородки. Либо для стен, которые по проекту облицовываются гипсокартоном. Результаты суммируются, так находится общий метраж направляющих и стоечных элементов, нужных для квартиры или дома.
Что нужно для устройства перегородки из ГКЛ?
Помимо материалов, для устройства перегородок из ГКЛ понадобится ручной и электрический инструмент:
- Набор шлицевых и крестообразных отверток.
- Нож строительный для резки листов, сменные лезвия.
- Строительный уровень лазерный и линейка длиной 1,5–2,0 м. Вместо лазера можно использовать водяной уровень и отвес.
- Линейка длинная металлическая, рулетка, карандаш.
- Шнур отбивочный для разметки.
- Обдирочный рашпиль для зачистки кромок.
- Рубанок кромочный обдирочный (можно использовать строительный нож).
- Ножницы по металлу.
- Игольчатый валик для сгибания ГКЛ.
- Просекатель для крепления профилей. Можно обойтись без него, соединяя профили саморезами «металл-металл».
Рекомендуем: Чем и как лучше утеплить изнутри частный дом? Варианты правильной теплоизоляции Для малярных работ по гипсокартону понадобится:
- Набор шпателей металлических (100 мм, 250 мм и 350 мм — 2 шт.).
- Держатели для абразивов — шкурки и сетки алмазной.
- Миксер для приготовления раствора штукатурки и шпаклевки.
Для окраски перегородок дополнительно понадобятся валики для грунтовки и покраски, набор натуральных кистей.
Электрический инструмент для монтажа:
- Перфоратор (дрель ударного действия).
- Углошлифовальная машина («болгарка»).
- Шуруповерт.
- Дрель электрическая.
- Лобзик электрический.
Материалы для монтажа
Гипсокартон можно крепить на металлический профиль или деревянную обрешетку.
Металлический сборочный профиль включает:
- Два вида оцинкованного профиля: UW (направляющий) и CW (стоечный), длина 3 или 4 м, ширина 50, 75, 100, 125 и 150 мм.
- Соединители профилей.
- Кронштейны П-образные.
Крепеж:
- Тексы (саморезы для металла) диаметр 3,5 мм, длина 9,5 мм для соединения профилей.
- Саморезы по металлу диаметр 3,5 мм, длина 25 мм для крепления ГКЛ.
- Дюбели диаметр 6 мм для крепления профиля к стенам.
Деревянная обрешетка включает:
- Брус хвойных пород 50х60 мм для стояков, 60х40 мм, для обрешетки, высота 2,8-3,0 м, влажность 12-18%.
- Саморезы по металлу.
Производители профилей для гипсокартона
Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.
Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).
У профилей Гипрок и стенки и основание имеют уникальное рифлёное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.
Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.
