Как осуществляется прокладка кабеля в траншее в трубе, какие расценки в смете?

Кабель АКВВГнг

Кабель АКВВГнгКабель АКВВГнг используется для подключения к различным системам управления, а также электроприборам. Специалисты рекомендуют приобретать его, когда необходимо неподвижная прокладка. Размещать изделие разрешается как на открытом воздухе, так и в земле. Также его прокладывают в специальных сооружениях: каналах, туннелях, коробах. Заказать

Электропроводка бывает:

  • • открытой – под потолками, по стенам, опорам, фермам и другим строительным элементам зданий;
  • • скрытой – внутри конструктивных элементов (в стенах, фундаментах, перекрытиях, под полом) с применением штукатурки или без неё, с использованием труб, коробов либо без них;
  • • наружной (бывает открытой и скрытой) – по наружным стенам, под навесами (уличная).

Если на территории открытых распределительных установок (аббревиатура ОРУ) высокий уровень грунтовых вод, то кабельные линии прокладывают надземным способом (по пункту 2.3.111). При прокладке по железобетонным лоткам или плитам для схода ливневых вод предусматривают уклон 0,2 % либо выполняют проёмы в дне.

Особенности применения труб из ПВХ, ПНД и стали

Поливинилхлоридные (ПВХ) – морозостойкость до -15 °С, потеря прочности при воздействии солнечной радиации, то есть при наружной (уличной) прокладке рассыплется после зимы (только для помещений и зданий).

Из полиэтилена низкого давления (ПНД или ПЭНД) – морозостойкость до -45 °С, стойкость к химическим веществам и растворителям, диэлектрик (сопротивление не менее 100 МОм), то есть подходит для дополнительной защиты кабелей при прокладке в земле.

Стальные – нельзя применять для открытой и скрытой электропроводки в сырых помещениях и наружных (уличных) установках (по таблице 2.1.2 на странице 138 ПУЭ-7).

Согласно пункту 2.1.12 это чердачное помещение, в котором по пункту 2.1.74 нельзя располагать коммутационные аппараты (под них запроектирован щит) электроприёмников, находящихся на чердаке.

Какие кабели подходят?

Для прокладки в трубах применяют кабели с пластмассовой или резиновой оболочке по пункту 2.3.42. Сюда подходят кабели и провода в поливинилхлоридной оболочке:

и другие.

Для четырёхпроводных сетей применяют четырёхжильные кабели. Прокладка нулевых жил отдельно от фазных не допустима. Есть исключения для трёхжильных кабелей по пункту 2.3.52.

В одной стальной и другой механически прочной трубе прокладывают (по пункту 2.1.15):

  • • все электрические сети одного агрегата;
  • • силовые и контрольные сети устройств, связанных технологическим процессом;
  • • сети рабочего освещения (до 8 проводов);
  • • сети аварийного эвакуационного освещения (до 8 проводов).

В одной трубе нельзя прокладывать (по пункту 2.1.16):

  • • взаиморезервируемые сети;
  • вместе сети рабочего и аварийного освещения;
  • цепи безопасного сверхнизкого напряжения (до 42 В) и цепи с напряжением выше 42 В.

Как подобрать трубу по диаметру кабеля?

Требования к прокладке кабеля в трубе по ПУЭ-7

При прокладке труб под кабель обеспечивают:

  • • уклон, чтобы не скапливалась влага (по пункту 2.1.63 ПУЭ-7);
  • • уплотнения в пыльных помещениях и в зданиях с газами, которые разрушают оболочку или изоляцию кабелей (по пункту 2.1.64 ПУЭ-7);
  • • пожаробезопасность с соблюдением пунктов 2.1.36; 2.1.39; 2.1.40 и не только этих (например, применение кабелей и проводов с изоляцией и оболочкой из трудносгораемых материалов, с индексом «нг»).

По пунктам 2.3.105 и 2.3.84 глубина закладки в землю 0,7 м (линии до 20 кВ). При пересечении улиц и площадей 1 м. Снижение глубины до 0,5 м возможно в случае ввода линии в здание при длине участка до 5 м. Прокладка линий напряжением 6-10 кВ по пахотным землям на глубине 1 м (сверху могут быть посевы). В полах производственных помещений и на закрытых территориях глубина заложения не нормирована.

  • • любое (между контрольными кабелями в трубах);
  • • 0,1 м (силовые и контрольные линии напряжением до 10 кВ);
  • • 0,5 м (до «чужого» кабеля или проводника в трубе).

Уклон не менее 0,2 % в сторону колодца (для стекания попавшей воды и конденсата). По пункту 2.3.22 усилие тяжения кабеля определяем с учётом допустимых механических напряжений для жил:

Силовых кабелей (по таблице 7-18 источника 2 – справочник)

  • • с медными жилами – не более 50 Н/мм2;
  • • с алюминиевыми жилами
  • • многопроволочными – не более 40 Н/мм2;
  • • однопроволочными – не более 20 Н/мм2;

Последовательность операций при укладке труб большого диаметра в траншею

Предназначенные для трубопроводов изделия проверяются дважды:

  1. Заводом-производителем.
  2. Перед укладкой в траншею.

Вручную, с помощью несложных приспособлений, или с применением средств малой механизации укладывают только трубы малого диаметра, в остальных случаях требуется применение кранов. Опустить трубу или секцию в котлован – процесс трудоемкий и медленный, что сказывается на сроках и стоимости выполняемых работ. Ускорить укладку стальных труб помогает использование крупноразмерных креплений, содержащих:

  • вертикальные щиты;
  • горизонтальные прогоны;
  • распорные рамы, расставленные в 3-3,5 м одна от другой.

При использовании крупноразмерных креплений применяют одну из двух схем укладки:

  1. В два потока. Сначала труба укладывается монтажниками с помощью крана на дно, окончательно выверяется ее положение и производится временное закрепление. Затем другая группа монтажников зачеканивает стыки, используя компрессор и пневмомолотки.
  2. В три потока. Укладка, сварка, выверка положения и временное закрепление сразу двух труб по отдельности проводятся с помощью двух кранов. Третий поток выполняет зачеканку стыков.

Укладка магистрали, состоящей из одной ветки, производится в два потока

Закрепление выполняется присыпкой грунта или с использованием клиньев. Стыки безнапорных труб заделываются просмоленной паклей или асбоцементными смесями, напорных – с помощью резиновых колец или манжет. Соединения стальных изделий свариваются, полимерных – склеиваются и свариваются.

Восстановление благоустройства. Восстановление озеленения. Материалы

  • Кабель ОМЗКГЦ-10-01-0,22-8-(8,0) ( в т.ч. техзапас 15м)
  • Кабель ОМЗКГМ-10-01-0,22-48-(7,0) ( в т.ч. техзапас 15м)
  • Проволока оцинковЛ=3мм
  • Кросс оптический КОСу-24-ГО 8SC/APC-1-Ку
  • Кросс оптический КОСу-24-2U 48SC/APC-1-Ку
  • Делитель оптический 1×24, 1260/1650, равномерный, SC/APC
  • Шнур оптический pc SC/APC-SC/APC, SM 3mm, 3,0м
  • Кросс оптический КОСу-24-ГО 32SC/APC-1-Ку
  • Муфта МОГ-У-44-1К4845
  • Гильза КДЗС-60
  • Труба техническая безнапорная d=110 мм., толщина стенки 6,3мм, SDR 17,6 (в хлыстах по 6,0 метров)
  • Муфты для соединения труб с уплотнительными кольцами для п/э труб d=П0мм
  • Напорные трубы из полиэтилена по ГОСТ 18599-2003 (Для ГНБ) d.110
  • Труба гофрированная d=25мм
  • Крепеж-клипса для труб d25
  • Дюбель -гвоздь
  • Колодец ККС-2
  • Люк чугунный телефонный ГТС тип «Л»
  • 2-я крышка люка с замком для люков тип «Л» и «Т»
  • Консоль ККЧ-2
  • Кронштейн
  • Болт консольный
  • Ерши для крепления кронштейна
  • Бетон
  • Песок
  • Кирпич
  • Цемент
  • Пена монтажная 750 мл
  • Шкаф настенный металлический 15U c метал.дверью
  • Шкаф настенный 22U (600х530) c метал.дверью
  • Коробка установочная под 2 авт. Выключателя (КМПн 1/2 IP30
  • Розетка тройная
  • Шина PEN «земля-ноль» 6х9мм 10/1 (10 групп/креп по центр) ИЭК-установка на корпус
  • Кабельный организатор с металлическими кольцами,ГО
  • Счетчик однофазный
  • Розетка электрическая
  • Извещатель магнитно-контактный для металлических конструкций, поверхностный.
  • Шайба гроверная пружинная, цинк DIN 127 М8
  • шайба кузовная М8
  • гайка шестигр. М8
  • болт с пол.рез DIN 933 ZN 8×25
  • Выключатель автоматический однополюсный 16А С 4.5кА EASY 9
  • Выключатель автоматический однополюсный 6А C ВА47-29 4.5кА
  • Кабель силовой с ПВХизоляцией пониженной пожароопасности, на напряжение до 0,66 и 1кВ, от -30°С до +50°С (ВВГнг 3×2,5 мм)
  • Провод ПВ3 4,0 мм2, желто-зеленый
  • Наконечник медный 6мм2 луженый под опрессовку
  • Хомут червячный АВА 11-17 C7/W1
  • OSLC Муфта соединительная (на 10пар)
  • Кольцо нумерационное
  • Краска маслянная
  • Анкерные болты
  • Инженерно-технический указатель каб.колодца Таттелеком
  • Инженерно-технический указатель ввода каб.канала Таттелеком

Порядок и технология укладки кабеля в землю

Примеры использования

  • Труба для прокладки кабеля в земле используется в тех случаях, когда есть вероятность его повреждения. Например, это может быть протяжка кабеля от жилого частного дома к гаражу или ли другой хозяйственной постройке, расположенной во дворе.
  • Подготовка коммуникаций для прокладки проводов и кабелей различного назначения при жилом и нежилом строительстве, в том числе и при строительстве деревянных домов, дач или коттеджей.
  • При оформлении кафе или баров в одном из вышеозначенных стилей трубу можно использовать в качестве элемента интерьера, при этом получив дополнительную возможность модернизации системы освещения, установки вывесок или дисплеев.
  • Во время ремонта в квартире труба может использоваться для организации места под установку ТВ: кабели питания техники, антенный и соединительные шнуры от спутниковых ресиверов и другого мультимедиа-оборудования будут «спрятаны» в канал, расположенный в стене.

Для прокладки проводов может использоваться различные виды труб:

Для большинства случаев оптимальным вариантом будет использование стальной оцинкованной профильной трубы. За счет своей геометрии она обеспечивает наилучшую защиту от непреднамеренного сдавливания или перегиба линии, а цинковый слой улучшает устойчивость к коррозии при использовании в агрессивных средах. При этом отсутствие шва никак не влияет на эксплуатационные характеристики, но повышает цену.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Подвод электричества к дому под землей: для частного дома и дачи, виды кабеля Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов. Спрашивайте, я на связи!

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

  • ААБл, ААБ2л;
  • ААШв, ААШп;
  • АСБ;
  • ААПл, ААП2л;
  • АСПл;
  • АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Дополнительные требования

Существует также ряд второстепенных требований к укладке кабеля:

  • От линии водопровода и канализации отступают не менее одного м. Расстояние от газопровода – свыше двух м.
  • Участки повышенной нагрузки, например, подъездные дороги, места парковки, рекомендуется избегать. Их обходят по периметру.
  • Кабельный канал вдоль трамвайных путей укладывается на расстоянии 2,75 м от оси пути.
  • Возле автодорог силовые магистрали прокладывают по внешней стороне кювета или основания насыпи, отступив не менее 1,5 м от бордюрного камня.
  • В местах пересечения с водоотводами, водопроводной или газопроводной сетью, возле больших камней и фундамента кабель помещают в защитную оболочку.

От фундамента здания канал располагают не ближе 0,6 м. Более близкое расположение запрещено нормативными документами. Это связано с возможными смещениями грунта или строения, способными вызвать нарушение линии электропривода.

Пересечения токоподводящих трасс следует избегать. Если это неизбежно, то оба провода помещают в защитный футляр из гофроканала, ПНД или металлической трубы. Их длину выбирают такой, чтобы она отступала от точки пересечения более чем на 1 м в обе стороны. Кабели следует класть на расстоянии 15 см один над другим.

Электропроводку следует защитить от просадки почвы. Для этого по всей длине канала кладут кирпич, располагая его перпендикулярно проводам или используя асбоцементную трубу.

Классификация методов прокладки трубопровода

Проведение укладки во многом зависит от того, каким образом прокладывается трубопроводная система. Существует три основных метода прокладки в зависимости от расположения трубопровода:

  1. Надземный.
  2. Подземный.
  3. Подводный.

Методы прокладки выбирают также в зависимости от воздействия таких факторов, как:

  • структура грунта;
  • диаметр трубопровода;
  • методы проведения работ;
  • интенсивность транспортного сообщения.

Совокупностью влияния перечисленных факторов определяется метод прокладки трубопровода:

  1. Открытый.
  2. Скрытый.
  3. Закрытый (бестраншейный).

На выбор метода прокладки труб влияет множество факторов, большое значение имеет структура грунта

Прокладка кабеля в трубе в траншее: расценка в смете на работу и материалы, виды труб, технология и алгоритм подземной укладки

Бестраншейная прокладка кабеля под землей

Невзирая на большую цену возведения кабельных линий, по сравнению с ценой воздушных линий электропередачи, спрос на кабельные линии из года в год возрастает. Данное явление вызвано существенным возрастанием энергопотребления и стремительным развитием уже существующих на данный момент электрических сетей. По этой причине сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.

В настоящее время различают такие способы бестраншейной прокладки кабельных линий:

  • прокладка кабельной линии под землей;- прокладка в кабельных тоннелях;
  • прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);

Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до800 мм или отрезками в 20-100 м при небольших расстояниях.

Ориентировочная стоимость работ на прокладку одного пог. метра трубы методом ГНБ (без подготовительных работ, цены трубы), включая НДС 20%.

Диаметр трубы мм.до 200 м.п.Свыше 200 м.п. Свыше 500 м.п.
631400 руб.1350 руб.1300 руб.
1101800 руб.1750 руб.1700 руб.
1602600 руб.2400 руб.2200 руб.
2253200 руб.3100 руб.2900 руб.
3154500 руб.4200 руб.4000 руб.
4006500 руб.6300 руб.6000 руб.
4508000 руб.7800 руб.7500 руб.
5009000 руб.8500 руб.8000 руб.
63012000 руб.11000 руб.10000 руб.
71016000 руб.15000 руб.14000 руб.
80018000 руб.17000 руб.16000 руб.

Цена работ может изменяться в зависимости от условий производства, окончательный расчет сметы будет предоставлен после выезда специалиста на объект.

Работаем по Москве, Московской области и соседним регионам.

Методы прокола грунта

Проколы под кабель могут выполняться разными способами:

  • Гидропрокол. Кабельный канал (скважина) организовывается при помощи подачи водной струи под высоким давлением. Кинетическая энергия воды способна размыть в почве отверстие диаметром до 50 см.
  • Вибропрокол. Скважина организовывается с применением вибрационного молота. Способ идеально подходит для супесчаных, песчаных и плывунных почв. Отличается скоростью прохода от 20 до 60 м/час.
  • Ударно-вибрационно-вдавливающий метод. Отличается максимальной эффективностью по сравнению с двумя предыдущими. Подразумевает воздействие на грунт ударного импульса в сочетании со статическим вдавливанием.

Собственно, какова целесообразность?

А целесообразность ищите в «библии» электромонтажа — нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.

Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.

Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.


Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.

Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.

Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.

Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.

Требования к траншеям

Пластиковые или металлические? — вот в чем вопрос

Порядок действий

После прокладки труб в траншеи на мягком грунте — «постель» выполняется их присыпка слоем мелкого песка 0.2м над ними.

Засыпку труб осуществляют в любом климатическом периоде, практически сразу после завершения монтажных работ:

  1. Предварительно перед засыпкой проверяют соответствие выполненных работ проекту, исправность установленных линий инженерных сетей и плотность их прилегания к днищу выработки;
  2. устраивают подъездные пути для перемещения грунта, и техники;
  3. оформляют письменный допуск на засыпку сетей;
  4. засыпку труб ведут таким образом, чтобы предотвратить поперечное движение труб. С этой целью трубы специально закрепляют точечной присыпкой экскаватором.
  5. Процесс засыпки выполняют по разработанной подрядной организацией технологической карте.
  6. После завершения работ по уплотнению почвы объект представляют авторскому и техническому надзорам.

Формула подсчета объема работ

Это важный этап  строительства, от него будет в конечном итоге зависеть стоимость технологического заполнения траншеи грунтом.

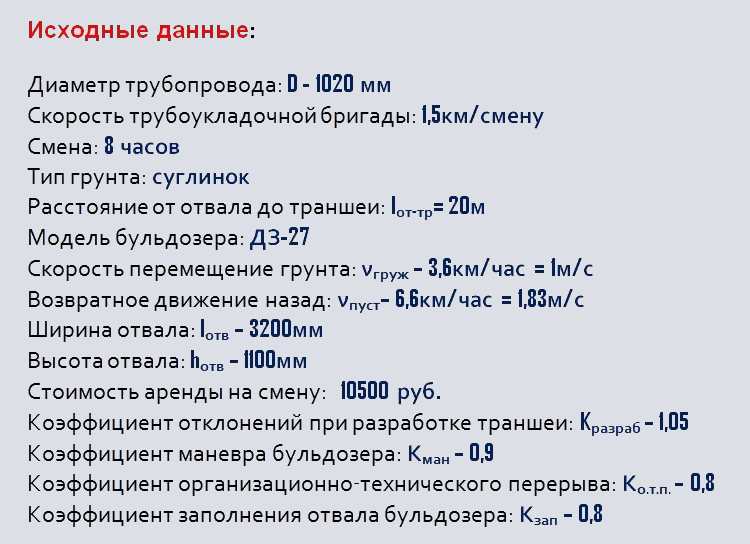

Например, для следующих исходных данных вначале выполняется расчет объема грунта для засыпки, затем объем вывоза грунта одной единицей транспорта, количество ходок, временные показатели и стоимость аренды:

Эти расчеты дадут возможность определить необходимый парк бульдозеров для производства работ:

Все необходимые расчеты сводятся в таблицу:

Эксплуатационная производительность экскаватора в рабочую смену устанавливается следующим образом: Пэ=60*c*g*n1*k1*k3, где:

  • c — длительность смены;
  • n1 — число выполняемых действий ковшом в минуту;
  • k1 — коэффициент эксплуатации экскаватора;
  • k3 — коэффициент эксплуатации ковша;
  • g — емкость ковша экскаватора.

Уплотнение насыпного грунта

Технологические операции со всеми подробностями приведены в техрекомендациях ТР 73–98, где отображены требования по уплотнению грунта при выполнении таких работ.

После чего процесс засыпания проходит по следующей схеме:

  • 4 зону наполняют и трамбуют лопатами.
  • 2 и 3 зоны наполняют лопатами, а ручными трамбовками уплотняют, кроме зоны 1 над трубой.
  • 5 зону наполняют при применении экскаватора, трамбуют механическими трамбовками.

При уклоне выемки 20 и более градусов, почву фиксируют, чтобы она не сползала и не смогла быть вымытой водой.

Расценки в смете по ГЭСН

Расчет сметы выполнения обратной засыпки выполняется по базе ГЭСН, при этом рассчитывается потребность в технике и материальных ресурсах:

Ведомость потребности в машинах, инструменте, инвентаре:

Далее рассчитываются расход материалов, необходимых для обслуживания бульдозера и катка и сводятся в таблицу из расчета на 1000 м3:

Затраты машинного времени и трудозатраты при выполнении обратной засыпки со смонтированными инженерно-техническими линиями определяют по Единым государственным нормам и расценкам.

Продолжительность таких работ определяется календарным планом и представлена в таблице:

Региональные цены

Засыпка траншей при монтаже коммунальных и производственных инженерных сетей выполняются во всех регионах России.

Понятно, что в том случае если она арендует транспорт, работа будет стоить дороже, а проходить, скорее всего, медленнее.

Согласно предложениям, которые имеются в открытом доступе по состоянию на 1.06.2020 года, цены на обратную засыпку траншеи выглядят следующим образом:

Технологические операцииЦена, руб.Цена, руб.Цена, руб.Цена, руб.Цена, руб.
РегионыМоскваКраснодарТомскВологдаМурманск
Уплотнение грунта, м3500430610410580
Механическая обратная засыпка грунта, м3600500740540710
Ручная засыпка  в пазухи   с трамбовкой и увлажнением водой, м38006001000710900
Ручное перемещение грунта  с выравниванием и трамбовкой , т130120250170230
Обратная засыпка   послойным  методом с трамбовкой, м3300240500350420
Подсыпка  песком  до  150 мм, м3700560890610800
Механическое передвижение грунта, м3750650900590780

Технология и алгоритм подземной укладки электрокабеля

Все монтажные работы выполняются по утвержденному проекту. Процесс монтажа содержит обязательные этапы:

  1. Выборка и согласование кабельной линии. От этого этапа зависит стоимость монтажный работ, поэтому придерживаются правил: длина кабельного участка должна быть минимальной, а месторасположение ЛЭП— обеспечить возможность проведения СМР, техобслуживание и ремонт. Процесс разбивки проводится в строгом соответствии со схемою с использованием колышков по центральной оси возводимой выработки и на заворотах и дополнительно на прямолинейном участке через 50 м.
  2. Рытье выемки для силовых электролиний в основном производятся механизированным методом. Ручная подготовка грунта выполняется при небольших объемах либо в труднодоступных для механизмов участках, а также при доводке размеров выработки до проектных характеристик.
  3. Прием траншеи под начала укладку кабельной продукции выполняется согласно нормам СП 45.13330.

При этом контролируется: соответствие характеристик подготовленной траншеи проекту, полный набор характеристик грунтовых слоев и их уплотнение, равнозначность отметки уклонов проектным данным.

По завершению приемки составляется акты, подтверждающие объемы выполнения скрытых работ.

Приготовление кабельных изделий к монтажу

Важно правильно транспортировать кабеля в барабанах и выполнить проектную систему строповки, чтобы не допустить обрушения кабеля на землю. Далее кабель должен пройти испытание сопротивление изоляции токожил перед укладкой и установкой силовой линии. Протягивают электрокабель в трубу

Соединяют с действующей линией кабельной муфтою и проверяют омметром отсутствие межжиловых замыканий, и аналогично между жилами и броневой защитой. Выполняют засыпку трубы мелким грунтом без крупных вкраплений. Защищают траншею строительным кирпичом либо плитами. Прокладывают сигнальную — ленту. Составляют акты скрытых промежуточных этапов. Выполняют еще одну проверку кабеля на самозамыкание токожил с землёй

Протягивают электрокабель в трубу. Соединяют с действующей линией кабельной муфтою и проверяют омметром отсутствие межжиловых замыканий, и аналогично между жилами и броневой защитой. Выполняют засыпку трубы мелким грунтом без крупных вкраплений. Защищают траншею строительным кирпичом либо плитами. Прокладывают сигнальную — ленту. Составляют акты скрытых промежуточных этапов. Выполняют еще одну проверку кабеля на самозамыкание токожил с землёй.

В металлических

При монтаже подземной ЛЭП в металлических токопроводящих трубах, необходимо качественно выполнить систему заземления. Данная защита обязана быть посчитана в соответствующем разделе проекта. Защитное заземление обязано присутствовать отдельно для электроснабжающей линии и для труб-футляров.

Также важно соблюсти уклон трассы, который выполняется в сторону распредустройства электрической схемы. Трубы в точках соединения между собой обрабатывают антикоррозионным составом

Гофрированных

При этом уложенный кабель в трубах должен не превышать 0.5 просвета траншеи по высоте. Встраивание электрокабеля в грунт в пластиковых трубах производится на гладкую, гомогенную плоскость.

Для данного нужно выполнять рытье максимально близко по времени к моменту укладки кабеля в почву, а наполнение траншеи производить немедленно по окончанию монтажа кабельной линии.

При подземном монтаже кабеля в пластиковых защитных конструкциях, днище выемки производится, из песка, с целью создания постоянной ровной основы по всей длине конструкции. Для нижнего основания траншеи, нужно применить чистый, отлично уплотненный песок калибровкой меньше 2 мм, а для верхней и боковой засыпки допускается песок зернистостью 1.5 мм.

В пластиковых

Установка силового кабеля в трубы из полиэтилена обладает рядом отличительных черт. Прежде всего, фиксируют коммуникацию через промежутки от 0.6 до 0.8 м особыми зажимами либо клипсами.

Чтобы протащить кабель внутри трубы, используются специализированные протяжки, которыми трубная система комплектуется на заводе-изготовителе. Если они отсутствуют, допускается их заменить обыкновенной стальной проволокой.

В противоположность от стальной трубы, участки которой состыкуются при помощи резьбовых монтажных деталей, соединение единичных участков пластиковых труб выполняется паяльным снаряжением муфтами из материала, соответствующего материалу защитной трубы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
